无功补偿电容柜操作方法

电容补偿柜安全操作规程

电容补偿投切操作规程：

一.电容柜再投入时须先投一次部分，再投二次部分，切出反之。

二，操作电容柜的投切顺序：

1.手动投入：投隔离开关---将二次控制开关至手动位置依次投入各组电容器。

2.手动切除：将二次控制开关至手动位置依次切除各组电容---切出隔离开关。

3.自动投切;投隔离开关----将二次控制开关至自动位置，功补仪将自动投切电容器。

注意：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行中的电容器 。

4.手动或自动投切时，应注意电容器组在短时间内反复投切。投切延时时间不少于30秒，为60秒以上，让电容器有足够的放电时间。

电机是感性负载，它需吸纳电网的有功及无功电流运行的，电力电容器并接在三相电源终端是产生无功电流的，这个无功电流补偿提供给感性 负载耗用，减少电网输送消耗的无功，使电网线损耗降低，并可提高终端线路电压，也可以提高变压器的效率。电容器内部并接有电阻放电线圈 。

,.

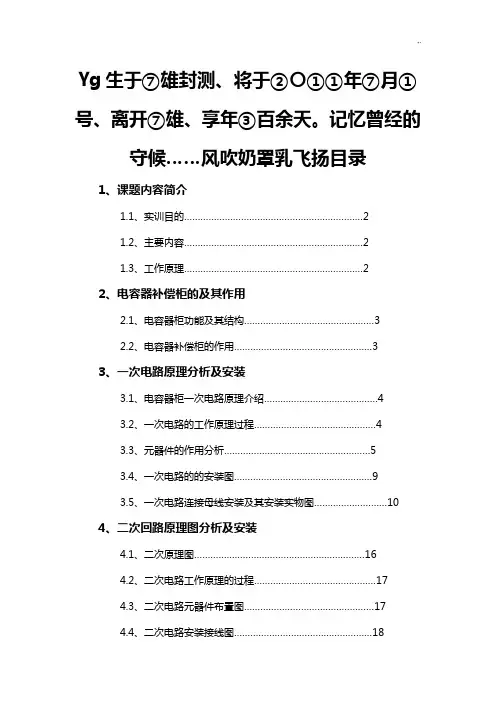

Yg生于⑦雄封测、将于②〇①①年⑦月①号、离开⑦雄、享年③百余天。记忆曾经的守候……风吹奶罩乳飞扬目录

1、课题内容简介

1.1、实训目的…………………………………………………………2

1.2、主要内容…………………………………………………………2

1.3、工作原理…………………………………………………………2

2、电容器补偿柜的及其作用

2.1、电容器柜功能及其结构…………………………………………3

2.2、电容器补偿柜的作用……………………………………………3

3、一次电路原理分析及安装

3.1、电容器柜一次电路原理介绍……………………………………4

3.2、一次电路的工作原理过程………………………………………4

3.3、元器件的作用分析………………………………………………5

3.4、一次电路的的安装图……………………………………………9

3.5、一次电路连接母线安装及其安装实物图………………………10

4、二次回路原理图分析及安装

4.1、二次原理图………………………………………………………16

4.2、二次电路工作原理的过程………………………………………17

4.3、二次电路元器件布置图…………………………………………17

4.4、二次电路安装接线图……………………………………………18 ,.

4.5、二次电路的安装工艺……………………………………………18

4.6、安装步骤…………………………………………………………19

5、绝缘电阻测试、介电强度试验

5.1、以500伏绝缘摇表测试法测试绝缘电阻………………………20

5.2、工频及冲击耐压…………………………………………………20

附1图表 ……………………………………………………………21

保护电路有效性

绝缘电阻及交流耐压

6、心得体会………………………………………………………………22

7、结束语…………………………………………………………………23

精选 doc 可编辑

word欢迎下载

第一章 入门指南

1 适合场合

 在高速或极高速无功功率变化的场合，如：汽车工业的电焊车间、以及水泵、风机、电梯、吊车、破碎机、矿山运输、电气铁路等场合。

 高层建筑物：是集商务、金融、办公、住、食、娱乐、服务为一体的场合，其用电设备对电网品质要求也很高。

 重要负荷场合： 如：银行、交通枢纽、通信枢纽、 机场、医院。。。。。等部门。

 局域发电站、风力发电站： 能起到增容作用，使局域发电机特性变硬。

2 运行环境

 使用地点：户内

 环境温度：-25℃～+50℃ 。

 相对湿度：相对湿度<90%。

 海拔高度：<2000m。

 大气压力：80Kpa～110Kpa。

 环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导

电尘埃。

3 技术参数

 额定电压：230V、400V、690V，50Hz

 取样信号：

电流：5A、1A

电压：230V、400V、690V

 装机容量：90～1920kvar

 功率因数设定范围：0.7感性～0.7容性，可任意设定

 响应时间：<20ms

 电抗率：5.67%、6%、7%、12%、13%、14%

 功率损耗：<1.5%

4 柜体结构

 柜体型号：GGD、GCS、MNS，其他

 外形尺寸：800mm、1000mm(宽)，800mm、1000mm(深)，2100mm、 精选 doc 可编辑

word欢迎下载 2200mm(高)，其他可定制精选 doc 可编辑

word欢迎下载  柜体材料：冷轧钢板

 柜体颜色：EAL7032或者按用户要求，表面喷塑

精品文档

精品文档 电容无功补偿柜

一. 电容补偿柜之作用 :用以提高功率因数，调整电网电压，降低线路损耗，充分发挥设备效率，改善供电质量。

二.电容柜工作原理:用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

三 . 电容补偿技术 :在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压 90

度的无功分量。这个无功分量叫做电感无功电流。与电感无功电流相应的功率叫做电感无功功率。当功率因数很低时，也就是无功功率很大时会有以下危害：

• 增长线路电流使线路损耗增大，浪费电能。 精品文档

精品文档 • 因线路电流增大，可使电压降低影响设备使用。

• 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于 0.7 时，供电局可拒绝供电。

• 对发电机而言，以 310KW 发电机为例。

310KW发电机的额定功率为 280KW ，额定电流为 530A ，当负载功率因数 0.6 时

功率 = 380 x 530 x 1.732 x 0.6 = 210KW

从上可看出，在负载为 530A 时，机组的柴油机部分很轻松，而电球以不堪重负，如负荷再增加则需再开一台发电机。加接入电容补偿柜，让功率因数达到 0.96 ，同样 210KW 的负荷。
