无功电容补偿柜操作方法

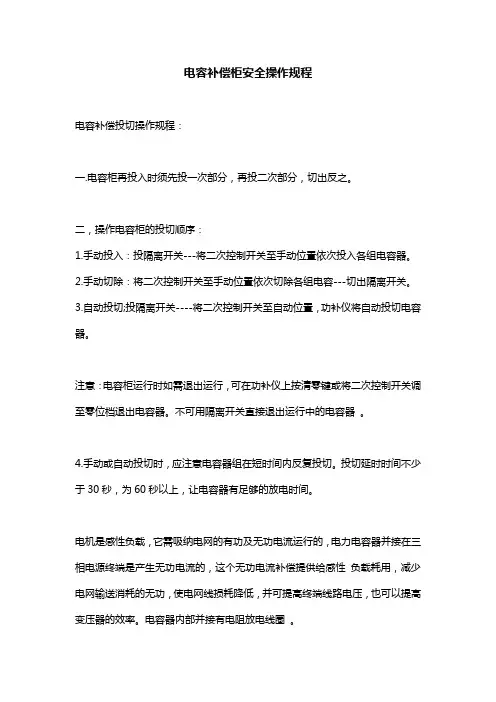

电容补偿柜安全操作规程

电容补偿投切操作规程：

一.电容柜再投入时须先投一次部分，再投二次部分，切出反之。

二，操作电容柜的投切顺序：

1.手动投入：投隔离开关---将二次控制开关至手动位置依次投入各组电容器。

2.手动切除：将二次控制开关至手动位置依次切除各组电容---切出隔离开关。

3.自动投切;投隔离开关----将二次控制开关至自动位置，功补仪将自动投切电容器。

注意：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行中的电容器 。

4.手动或自动投切时，应注意电容器组在短时间内反复投切。投切延时时间不少于30秒，为60秒以上，让电容器有足够的放电时间。

电机是感性负载，它需吸纳电网的有功及无功电流运行的，电力电容器并接在三相电源终端是产生无功电流的，这个无功电流补偿提供给感性 负载耗用，减少电网输送消耗的无功，使电网线损耗降低，并可提高终端线路电压，也可以提高变压器的效率。电容器内部并接有电阻放电线圈 。

电容补偿柜补偿原理及无功补偿计算

1电力电容器的补偿原理

电容器在原理上相当于产生容性无功电流的发电机。其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。在输出一定有功功率的情况下,供电系统的损耗降低。比较起来电容器是减轻变压器、供电系统和 工业 配电负荷的最简便、最经济的方法。因此,电容器作为电力系统的无功补偿势在必行。当前,采用并联电容器作为无功补偿装置已经非常普遍。

2电力电容器补偿的特点

2.1优点

电力电容器无功补偿装置具有安装方便,安装地点增减方便;有功损耗小(仅为额定容量的0.4 %左右);建设周期短;投资小;无旋转部件,运行维护简便;个别电容器组损坏,不影响整个电容器组运行等优点。

2.2缺点

电力电容器无功补偿装置的缺点有:只能进行有级调节,不能进行平滑调节;通风不良,一旦电容器运行温度高于70 ℃时,易发生膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;无功补偿精度低,易影响补偿效果;补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。

3无功补偿方式

3.1高压分散补偿

高压分散补偿实际就是在单台变压器高压侧安装的,用以改善电源电压质量的无功补偿电容器。其主要用于城市高压配电中。

3.2高压集中补偿

高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV～10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。但这种补偿方式的补偿经济效益较差。

精品文档

精品文档 电容无功补偿柜

一. 电容补偿柜之作用 :用以提高功率因数，调整电网电压，降低线路损耗，充分发挥设备效率，改善供电质量。

二.电容柜工作原理:用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

三 . 电容补偿技术 :在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压 90

度的无功分量。这个无功分量叫做电感无功电流。与电感无功电流相应的功率叫做电感无功功率。当功率因数很低时，也就是无功功率很大时会有以下危害：

• 增长线路电流使线路损耗增大，浪费电能。 精品文档

精品文档 • 因线路电流增大，可使电压降低影响设备使用。

• 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于 0.7 时，供电局可拒绝供电。

• 对发电机而言，以 310KW 发电机为例。

310KW发电机的额定功率为 280KW ，额定电流为 530A ，当负载功率因数 0.6 时

功率 = 380 x 530 x 1.732 x 0.6 = 210KW

从上可看出，在负载为 530A 时，机组的柴油机部分很轻松，而电球以不堪重负，如负荷再增加则需再开一台发电机。加接入电容补偿柜，让功率因数达到 0.96 ，同样 210KW 的负荷。

电容补偿柜作业指导书

一、目的.

为提高电网功率因数、减少线路损耗，提高电压质量,全面提升电网设备效率，规范电容补偿柜，特编写此指导书。

二、安全注意事项。

1.在处理故障电容器前，应先拉开断路器及断路器两侧的隔离开关，然后验电、装设接地线。

2.由于故障电容器可能发生引线接触不良,内部断线或熔丝熔断等，因此有一部分电荷有可能未放出来，所以在接触故障电容器前，还应戴上绝缘手套,用短路线将故障电容器的两极短接并接地，方可动手拆卸。

3。对双星形接线电容器组的中性线及多个电容器的串联线，还应单独放电

三、工作原理。

在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大,功率因数较低.并联电容器后，电容器的电流将抵消一部分电感电流,从而使电感电流减小,总电流随之减小，电压与电流的相位差变小，使功率因数提高.

四、基本操作。

操作电容柜的投切顺序： 1.手动投入：投隔离开关→将二次控制开关至手动位置依次投入各组电容器。

2.手动切除：将二次控制开关至手动位置依次切除各组电容→切出隔离开关. 自动投切：投隔离开关→将二次控制开关至自动位置，功补仪将自动投切电容器。

3.手动或自动投切时,应注意电容器组在短时间内反复投切，投切延时时间不少于30秒，最好为60秒以上,让电容器有足够的放电时间。

4。 每天巡查电容器，如电容器外壳膨胀且无电流，则应退出运行,避免事故发生.

5 。电容器投入运行，电网电压上升,如果电压超过1.1 Un,部分电容器或全部电容器应退出运行。为了确保电容器可靠运行，延长使用寿命，电容器应维持在额定电压界定电流下工作。

6. 电容器是否损坏的初步鉴别，首先观察外观是否正常,有无变形，其次用电容表测量电容值是否正常。

7. 使用过的电容器其电容值均匀下降是正常现象

注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行运行中的电容器!
