DS18B20的工作原理

DS18B20的工作原理DS18B20是一种数字温度传感器，其工作原理基于温度对半导体材料电阻的影响。

本文将详细介绍DS18B20的工作原理。

DS18B20采用了单总线接口，使得其连接和控制变得简单方便。

它由三个主要部分组成：温度传感器、数字转换器和总线接口电路。

温度传感器部分是DS18B20的核心，它采用了特殊的半导体材料，该材料的电阻与温度呈线性关系。

当温度上升时，半导体材料的电阻值会增加；当温度下降时，电阻值会减小。

这种特性使得DS18B20能够通过测量电阻值来间接测量温度。

数字转换器部分负责将传感器测得的电阻值转换为数字信号。

DS18B20采用了Delta-Sigma调制技术，将模拟信号转换为数字信号。

通过对电阻值进行采样和量化，可以得到与温度相关的数字信号。

总线接口电路是DS18B20与控制器之间的连接桥梁。

DS18B20采用了单总线接口协议，即只需要一个引脚就可以完成数据传输和控制。

总线接口电路负责接收控制器发送的指令，并将传感器测得的温度数据发送给控制器。

DS18B20的工作流程如下：首先，控制器发送启动转换指令给DS18B20，传感器开始测量温度。

然后，控制器通过总线接口电路读取传感器的温度数据。

最后，控制器根据接收到的温度数据进行处理和显示。

DS18B20具有以下特点：首先，它具有较高的温度测量精度，通常可以达到±0.5°C。

其次，DS18B20具有较低的功耗，工作电流仅为1-5mA。

此外，DS18B20还具有较长的传输距离，可以达到100米左右。

总之，DS18B20是一种基于半导体材料电阻与温度相关的数字温度传感器。

通过测量电阻值，并经过数字转换和总线接口电路的处理，DS18B20可以将温度信息转化为数字信号，并与控制器进行通信。

其高精度、低功耗和远距离传输等特点，使得DS18B20在各种温度测量应用中得到广泛应用。

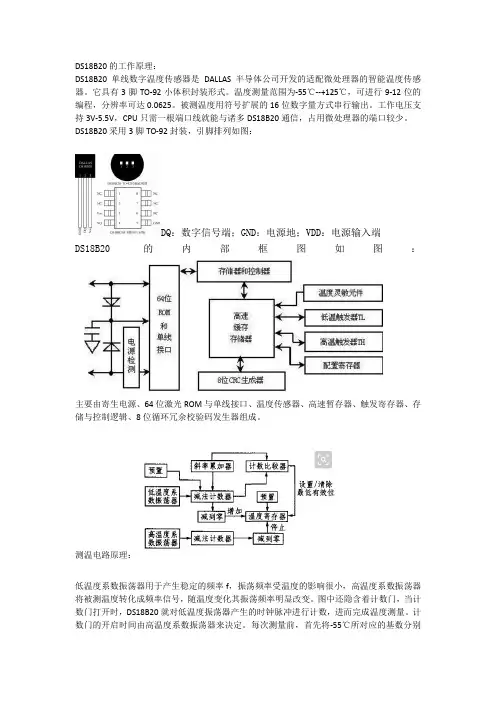

DS18B20的工作原理：DS18B20单线数字温度传感器是DALLAS半导体公司开发的适配微处理器的智能温度传感器。

它具有3脚TO-92小体积封装形式。

温度测量范围为-55℃--+125℃，可进行9-12位的编程，分辨率可达0.0625。

被测温度用符号扩展的16位数字量方式串行输出。

工作电压支持3V-5.5V，CPU只需一根端口线就能与诸多DS18B20通信，占用微处理器的端口较少。

DS18B20采用3脚TO-92封装，引脚排列如图：DQ：数字信号端；GND：电源地；VDD：电源输入端DS18B20的内部框图如图：主要由寄生电源、64位激光ROM与单线接口、温度传感器、高速暂存器、触发寄存器、存储与控制逻辑、8位循环冗余校验码发生器组成。

测温电路原理：低温度系数振荡器用于产生稳定的频率f，振荡频率受温度的影响很小，高温度系数振荡器将被测温度转化成频率信号，随温度变化其振荡频率明显改变。

图中还隐含着计数门，当计数门打开时，DS18B20就对低温度振荡器产生的时钟脉冲进行计数，进而完成温度测量。

计数门的开启时间由高温度系数振荡器来决定。

每次测量前，首先将-55℃所对应的基数分别置入减法计数器、温度寄存器中。

在计数门关闭之前若计数器已减至零，温度寄存器中的数值就增加0.5℃。

然后，计数器依斜率累加器的状态置入新的数值，再对时钟计数，然后减至零，温度寄存器值又增加0.5℃。

只要计数门仍未关闭，就重复上诉过程，直至温度寄存器值达到被测温度值。

温度传感器的应用背景：当今社会已经完全进入了电子信息化，温度控制器在各行各业中已经得到了充分的利用。

具有对温度进行实时监控的功能，保证机器，测量仪器等等的正常运坐，他最大的特点是能实时监控周围温度的高低，并能同时控制电机运作来改变温度。

现阶段运用于国内大部分家庭，系统效率越来越高，成本也越来越低。

并可以根据其性质进行相应的改进运用于不同场合进行温度监测控制，比如仓库里、汽车里、电脑等等，带来大量的经济效益。

DS18B20的工作原理DS18B20是一种数字温度传感器，它采用单总线接口进行通信，并且具有高精度和可靠性。

DS18B20的工作原理基于温度对半导体材料电阻值的影响。

DS18B20传感器内部包含一个温度传感器和一个数字转换器。

温度传感器是基于PN结的二极管，其电阻值与温度呈负温度系数。

当温度升高时，半导体材料的电阻值减小，反之亦然。

DS18B20传感器通过单总线接口与主控设备进行通信。

在通信过程中，主控设备发送指令给传感器，传感器将温度数据转换成数字信号并发送回主控设备。

DS18B20传感器采用一种称为“1-Wire”的通信协议。

这种协议允许多个DS18B20传感器通过单根总线进行连接，每个传感器都有唯一的64位ROM代码，用于区分不同的传感器。

在通信过程中，主控设备向总线发送复位脉冲，然后传感器会回应存在脉冲。

主控设备发送指令给传感器，传感器根据指令进行相应的操作，例如读取温度值。

传感器将温度值转换为数字信号，并通过总线发送给主控设备。

DS18B20传感器具有高精度和可靠性。

它可以测量范围从-55°C到+125°C，并且具有±0.5°C的温度精度。

传感器内部有一个温度转换器，可以将温度转换为12位的数字信号，提供更高的精度。

DS18B20传感器还具有一些其他特性，例如可编程分辨率和温度报警功能。

可编程分辨率允许用户选择不同的温度精度，从9位到12位。

温度报警功能可以设置上下限温度值，当温度超过或低于设定值时，传感器将触发警报。

总结一下，DS18B20的工作原理是基于温度对半导体材料电阻值的影响。

它通过单总线接口与主控设备通信，采用1-Wire通信协议。

传感器内部有一个温度传感器和数字转换器，可以将温度转换为数字信号并发送给主控设备。

DS18B20具有高精度、可靠性和一些额外的特性，使其在许多应用中被广泛使用。

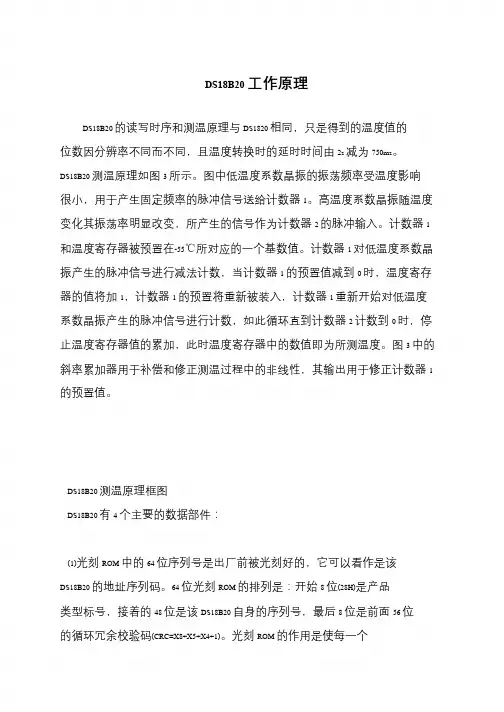

DS18B20 工作原理DS18B20 的读写时序和测温原理与DS1820 相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s 减为750ms。

DS18B20 测温原理如图3 所示。

图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器1。

高温度系数晶振随温度变化其振荡率明显改变，所产生的信号作为计数器2 的脉冲输入。

计数器1 和温度寄存器被预置在-55℃所对应的一个基数值。

计数器1 对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1 的预置值减到0 时，温度寄存器的值将加1，计数器1 的预置将重新被装入，计数器1 重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2 计数到0 时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。

图3 中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正计数器1 的预置值。

DS18B20 测温原理框图DS18B20 有4 个主要的数据部件：(1)光刻ROM 中的64 位序列号是出厂前被光刻好的，它可以看作是该DS18B20 的地址序列码。

64 位光刻ROM 的排列是：开始8 位(28H)是产品类型标号，接着的48 位是该DS18B20 自身的序列号，最后8 位是前面56 位的循环冗余校验码(CRC=X8+X5+X4+1)。

光刻ROM 的作用是使每一个DS18B20 都各不相同，这样就可以实现一根总线上挂接多个DS18B20 的目的。

(2)DS18B20 中的温度传感器可完成对温度的测量，以12 位转化为例：用16 位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB 形式表达，其中S 为符号位。

DS18B20 温度值格式表这是12 位转化后得到的12 位数据，存储在18B20 的两个8 比特的RAM 中，二进制中的前面5 位是符号位，如果测得的温度大于0，这5 位为0，只要将测到的数值乘于0.0625 即可得到实际温度;如果温度小于0，这5 位为1，测到的数值需要取反加1 再乘于0.0625 即可得到实际温度。
