DS18B20温度传感器工作原理及其应用电路图

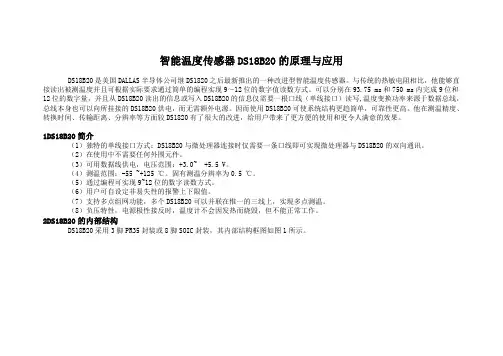

智能温度传感器DS18B20的原理与应用DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。

与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。

可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。

因而使用DS18B20可使系统结构更趋简单，可靠性更高。

他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。

1DS18B20简介（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。

（2）在使用中不需要任何外围元件。

（3）可用数据线供电，电压范围：+3.0~ +5.5 V。

（4）测温范围：-55 ~+125 ℃。

固有测温分辨率为0.5 ℃。

（5）通过编程可实现9~12位的数字读数方式。

（6）用户可自设定非易失性的报警上下限值。

（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。

（8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。

2DS18B20的内部结构DS18B20采用3脚PR35封装或8脚SOIC封装，其内部结构框图如图1所示。

(1) 64 b闪速ROM的结构如下：开始8位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后8位是前56位的CRC校验码，这也是多个DS18B20可以采用一线进行通信的原因。

(2) 非易市失性温度报警触发器TH和TL，可通过软件写入用户报警上下限。

(3) 高速暂存存储器DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的E 2RAM。

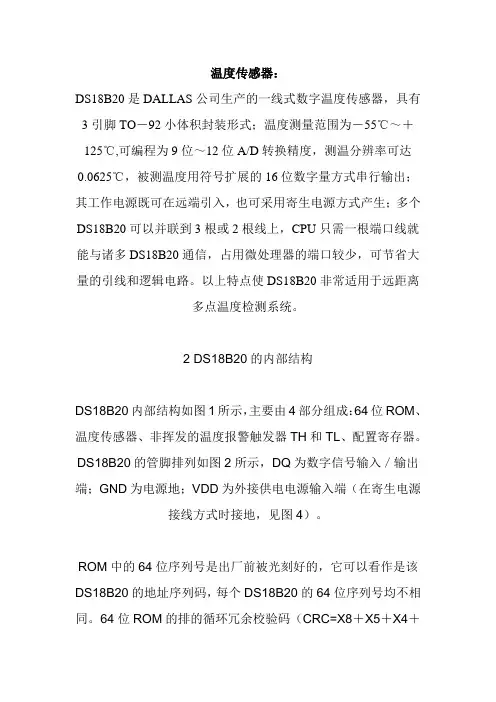

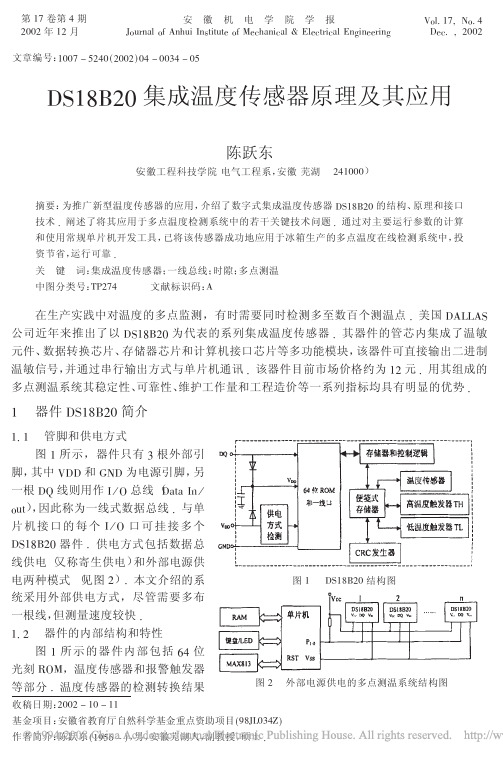

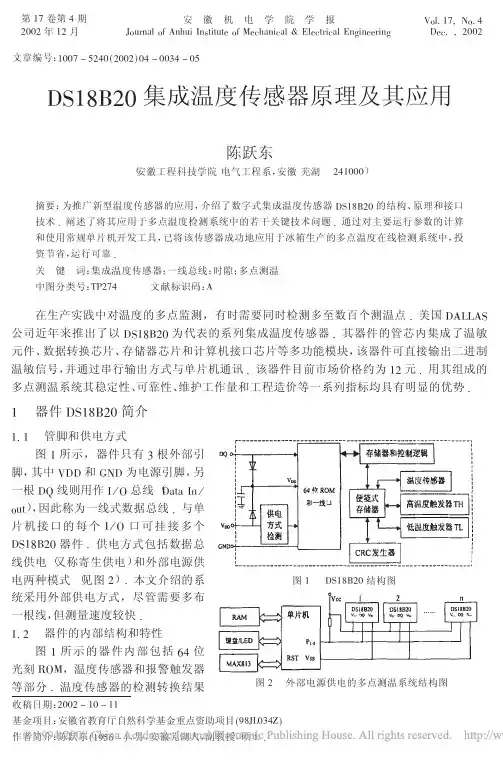

温度传感器：DS18B20是DALLAS公司生产的一线式数字温度传感器，具有3引脚TO－92小体积封装形式；温度测量范围为－55℃～＋125℃,可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可在远端引入，也可采用寄生电源方式产生；多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与诸多DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。

以上特点使DS18B20非常适用于远距离多点温度检测系统。

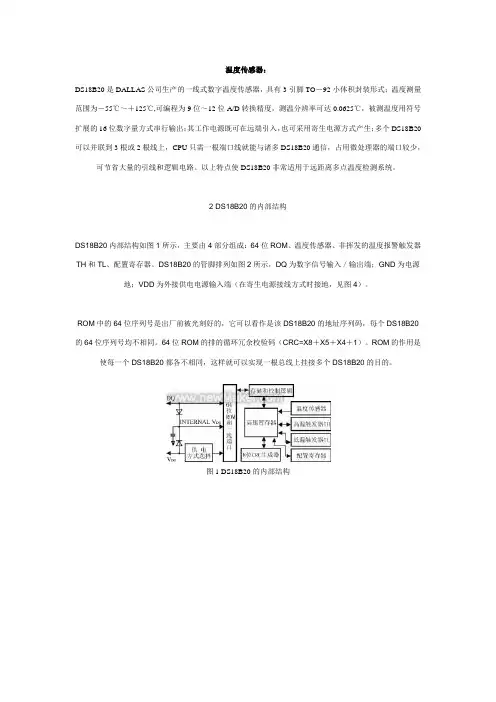

2 DS18B20的内部结构DS18B20内部结构如图1所示，主要由4部分组成：64位ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。

DS18B20的管脚排列如图2所示，DQ为数字信号输入／输出端；GND为电源地；VDD为外接供电电源输入端（在寄生电源接线方式时接地，见图4）。

ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码，每个DS18B20的64位序列号均不相同。

64位ROM的排的循环冗余校验码（CRC=X8＋X5＋X4＋1）。

ROM的作用是使每一个DS18B20都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。

图1 DS18B20的内部结构图2DS18B20的管脚排列DS18B20中的温度传感器完成对温度的测量，用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。

例如＋125℃的数字输出为07D0H，＋25.0625℃的数字输出为0191H，－25.0625℃的数字输出为FF6FH，－55℃的数字输出为FC90H。

温度值高字节高低温报警触发器TH和TL、配置寄存器均由一个字节的EEPROM组成，使用一个存储器功能命令可对TH、TL或配置寄存器写入。

其中配置寄存器的格式如下：R1、R0决定温度转换的精度位数：R1R0=“00”，9位精度，最大转换时间为93.75ms；R1R0=“01”，10位精度，最大转换时间为187.5ms；R1R0=“10”，11位精度，最大转换时间为375ms；R1R0=“11”，12位精度，最大转换时间为750ms；未编程时默认为12位精度。

DS18B20的工作原理
DS18B20传感器使用一根三线总线与控制器进行通信。

这根总线上有
一个唯一的ROM代码，用于识别DS18B20传感器。

控制器可以通过总线向
传感器发送指令，以获取温度值。

传感器可采用独立供电，也可以从总线
上获取便携供电，传输数据使用可调制频率脉冲编码技术。

传感器测量温度时，先将一定时间的电流通过温度传感器，根据材料
特性，温度传感器的电阻值与温度成正比。

然后，通过电阻测量，测量传
感器两端的电压，并利用该电压计算出温度值。

传感器将通过总线向控制器发送温度值，由模数转换器将电阻值转换
为数字形式。

控制器接收到数字温度值后，可以进一步将其转换为实际温
度值，并进行相应的处理和显示。

DS18B20传感器具有很高的精度和稳定性。

它的温度测量范围广，通
常为-55到+125摄氏度。

传感器的精度可以达到0.5摄氏度，分辨率为
12位。

此外，DS18B20传感器还具有多种应用接口和配置选项，以满足不
同的应用需求。

总结来说，DS18B20传感器的工作原理是利用半导体材料的电阻随温
度变化而变化的特性，通过测量电阻值来推断温度。

它通过总线与控制器
进行通信，并使用模数转换器将测量到的电阻值转换为数字形式的温度值。

传感器具有高精度、稳定性和灵活性的特点，广泛应用于各种温度测量领域。

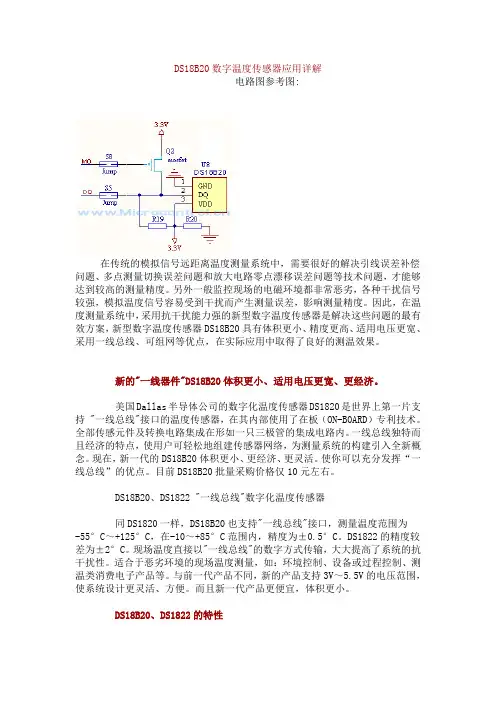

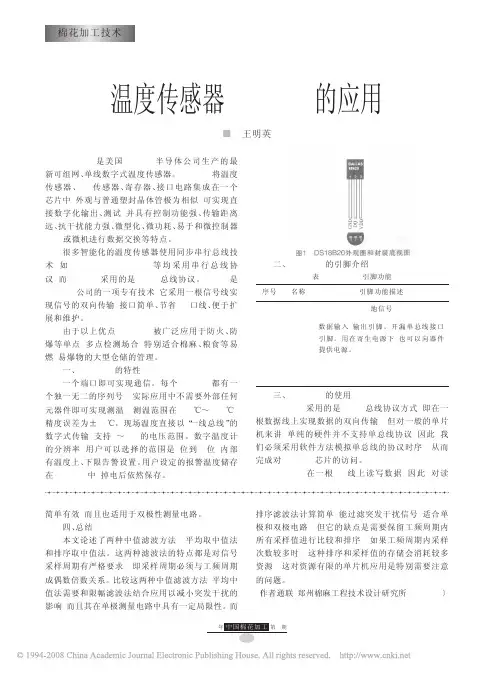

DS18B20数字温度传感器应用详解电路图参考图:在传统的模拟信号远距离温度测量系统中，需要很好的解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能够达到较高的测量精度。

另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。

因此，在温度测量系统中，采用抗干扰能力强的新型数字温度传感器是解决这些问题的最有效方案，新型数字温度传感器DS18B20具有体积更小、精度更高、适用电压更宽、采用一线总线、可组网等优点，在实际应用中取得了良好的测温效果。

新的"一线器件"DS18B20体积更小、适用电压更宽、更经济。

美国Dallas半导体公司的数字化温度传感器DS1820是世界上第一片支持 "一线总线"接口的温度传感器，在其内部使用了在板（ON-B0ARD）专利技术。

全部传感元件及转换电路集成在形如一只三极管的集成电路内。

一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。

现在，新一代的DS18B20体积更小、更经济、更灵活。

使你可以充分发挥“一线总线”的优点。

目前DS18B20批量采购价格仅10元左右。

DS18B20、DS1822 "一线总线"数字化温度传感器同DS1820一样，DS18B20也支持"一线总线"接口，测量温度范围为-55°C～+125°C，在-10～+85°C范围内，精度为±0.5°C。

DS1822的精度较差为±2°C。

现场温度直接以"一线总线"的数字方式传输，大大提高了系统的抗干扰性。

适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。

与前一代产品不同，新的产品支持3V～5.5V的电压范围，使系统设计更灵活、方便。

1.DS18B20的工作原理① DS18B20数字温度传感器概述DS18B20数字温度传感器是DALLAS公司生产的1－Wire，即单总线器件，具有线路简单，体积小的特点。

因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计，十分方便。

DS18B20产品的特点●只要求一个端口即可实现通信。

●在DS18B20中的每个器件上都有独一无二的序列号。

●实际应用中不需要外部任何元器件即可实现测温。

●测量温度范围在－55.C到＋125.C之间。

●数字温度计的分辨率用户可以从9位到12位选择。

●内部有温度上、下限告警设置。

TO－92封装的DS18B20的引脚排列见右图，其引脚功能描述见表表3-2DS18B20详细引脚功能描述②DS18B20的内部结构DS18B20的内部框图下图所示，DS18B20 的内部有64 位的ROM 单元，和9 字节的暂存器单元。

64位ROM存储器件独一无二的序列号。

暂存器包含两字节（0和1字节）的温度寄存器，用于存储温度传感器的数字输出。

暂存器还提供一字节的上线警报触发（T H）和下线警报触发（TL）寄存器（2和3字节），和一字节的配置寄存器（4字节），使用者可以通过配置寄存器来设置温度转换的精度。

暂存器的5、6和7字节器件内部保留使用。

第八字节含有循环冗余码（CRC ）。

使用寄生电源时，DS18B20不需额外的供电电源；当总线为高电平时，功率由单总线上的上拉电阻通过DQ引脚提供；高电平总线信号同时也向内部电容CPP充电，CPP 在总线低电平时为器件供电。

（字节5~8 就不用看了）。

图为暂存器A.温度寄存器（0和1字节）DS18B20中的温度传感器可完成对温度的测量，以12位转化为例：用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。

这是12位转化后得到的12位数据，存储在18B20的两个8比特的RAM中，二进制中的前面5位是符号位，如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1再乘于0.0625即可得到实际温度。

DS18B20温度传感器工作原理及其应用电路图时间：2012-02-16 14:16:04 来源：赛微电子网作者：前言温度与工农业生产密切相关，对温度的测量和控制是提高生产效率、保证产品质量以及保障生产安全和节约能源的保障。

随着工业的不断发展，由于温度测量的普遍性，温度传感器的市场份额大大增加，居传感器首位。

数字化温度传感器DS18B20是世界上第一片支持“一线总线”接口的温度传感器。

现在，新一代的DS18B20温度传感器体积更小、更经济、更灵活。

DS18B20温度传感器测量温度范围为-55℃～+125℃。

在-10℃～+85℃范围内，精度为±0.5℃。

现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。

基于DS18B20温度传感器的重要性，小编整理出DS18B20温度传感器工作原理及其应用电路图供大家参考。

一、DS18B20温度传感器工作原理（热电阻工作原理）DS18B20温度传感器工作原理框图如图所示：DS18B20温度传感器工作原理框图图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器1。

高温度系数晶振随温度变化其振荡频率明显改变，所产生的信号作为计数器2的脉冲输入。

计数器1和温度寄存器被预置在-55℃所对应的一个基数值。

计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度寄存器的值将加1，计数器1的预置将重新被装入，计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。

斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正计数器1的预置值。

二、DS18B20温度传感器的应用电路1.DS18B20温度传感器寄生电源供电方式电路图寄生电源方式特点：(1)进行远距离测温时，无须本地电源。

(2)可以在没有常规电源的条件下读取ROM。

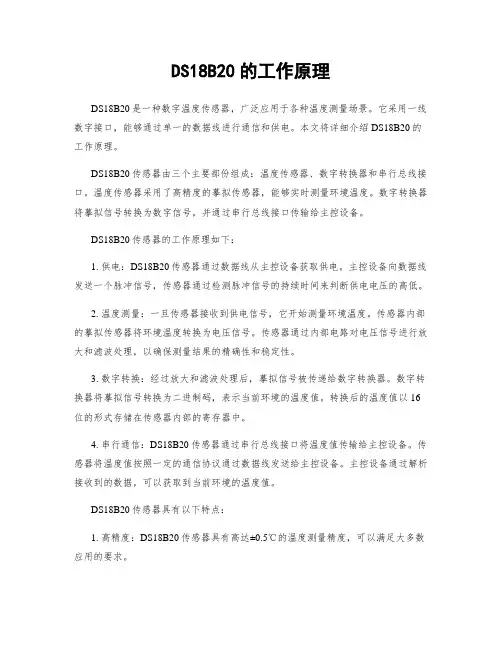

DS18B20的工作原理DS18B20是一种数字温度传感器，广泛应用于各种温度测量场景。

它采用一线数字接口，能够通过单一的数据线进行通信和供电。

本文将详细介绍DS18B20的工作原理。

DS18B20传感器由三个主要部份组成：温度传感器、数字转换器和串行总线接口。

温度传感器采用了高精度的摹拟传感器，能够实时测量环境温度。

数字转换器将摹拟信号转换为数字信号，并通过串行总线接口传输给主控设备。

DS18B20传感器的工作原理如下：1. 供电：DS18B20传感器通过数据线从主控设备获取供电。

主控设备向数据线发送一个脉冲信号，传感器通过检测脉冲信号的持续时间来判断供电电压的高低。

2. 温度测量：一旦传感器接收到供电信号，它开始测量环境温度。

传感器内部的摹拟传感器将环境温度转换为电压信号。

传感器通过内部电路对电压信号进行放大和滤波处理，以确保测量结果的精确性和稳定性。

3. 数字转换：经过放大和滤波处理后，摹拟信号被传递给数字转换器。

数字转换器将摹拟信号转换为二进制码，表示当前环境的温度值。

转换后的温度值以16位的形式存储在传感器内部的寄存器中。

4. 串行通信：DS18B20传感器通过串行总线接口将温度值传输给主控设备。

传感器将温度值按照一定的通信协议通过数据线发送给主控设备。

主控设备通过解析接收到的数据，可以获取到当前环境的温度值。

DS18B20传感器具有以下特点：1. 高精度：DS18B20传感器具有高达±0.5℃的温度测量精度，可以满足大多数应用的要求。

2. 数字接口：传感器采用一线数字接口，只需要一个数据线进行通信和供电，简化了系统设计和布线。

3. 多节点连接：多个DS18B20传感器可以通过串行总线接口连接到同一个主控设备，实现多点温度测量。

4. 低功耗：传感器在待机状态下功耗极低，惟独几微瓦，适适合于电池供电的应用场景。

5. 高可靠性：传感器具有内置的温度补偿和故障检测功能，能够提高系统的可靠性和稳定性。

温度传感器：DS18B20是DALLAS公司生产的一线式数字温度传感器，具有3引脚TO－92小体积封装形式；温度测量范围为－55℃～＋125℃,可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可在远端引入，也可采用寄生电源方式产生；多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与诸多DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。

以上特点使DS18B20非常适用于远距离多点温度检测系统。

2 DS18B20的内部结构DS18B20内部结构如图1所示，主要由4部分组成：64位ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。

DS18B20的管脚排列如图2所示，DQ为数字信号输入／输出端；GND为电源地；VDD为外接供电电源输入端（在寄生电源接线方式时接地，见图4）。

ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码，每个DS18B20的64位序列号均不相同。

64位ROM的排的循环冗余校验码（CRC=X8＋X5＋X4＋1）。

ROM的作用是使每一个DS18B20都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。

图2DS18B20的管脚排列DS18B20中的温度传感器完成对温度的测量，用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S 为符号位。

例如＋125℃的数字输出为07D0H，＋25.0625℃的数字输出为0191H，－25.0625℃的数字输出为FF6FH，－55℃的数字输出为FC90H。

温度值高字节高低温报警触发器TH和TL、配置寄存器均由一个字节的EEPROM组成，使用一个存储器功能命令可对TH、TL或配置寄存器写入。

其中配置寄存器的格式如下：R1、R0决定温度转换的精度位数：R1R0=“00”，9位精度，最大转换时间为93.75ms；R1R0=“01”，10位精度，最大转换时间为187.5ms；R1R0=“10”，11位精度，最大转换时间为375ms；R1R0=“11”，12位精度，最大转换时间为750ms；未编程时默认为12位精度。
