盐227-斜2井轨迹控制实践及认识

东辛油田盐227块致密砂砾岩油藏井工厂开发技术赵明宸;徐赋海;姜亦栋;覃忠校;高师华;王瑞军;李友倍【摘要】东辛油田盐227块致密砂砾岩油藏前期采用常规方式开采,实施直斜井压裂投产,油井产能和区块采油速度均较低,经济效益差.研究区采用集中钻井、集中压裂、集中投产的集约化建设型井工厂非常规开发模式,强化技术研究及集成应用,针对油藏地质特征及储层性质,开展了井网优化、钻井工程、多级分段压裂以及井筒举升工艺等井工厂开发配套技术研究.在东辛油田盐227块的应用效果较好,平均单井钻井周期仅为87.6 d,压裂施工速度平均为3.5段/d,储量动用率为96.7％,平均单井产液量为26.3 m3/d,产油量为13.7 t/d,含水率为47.8％,明显改善了盐227块致密砂砾岩油藏的开发效果.【期刊名称】《油气地质与采收率》【年(卷),期】2014(021)001【总页数】4页(P103-106)【关键词】井工厂开发技术;致密砂砾岩油藏;钻井技术;压裂技术;举升工艺;盐227块【作者】赵明宸;徐赋海;姜亦栋;覃忠校;高师华;王瑞军;李友倍【作者单位】中国石化胜利油田分公司东辛采油厂,山东东营257094;中国石化胜利油田分公司东辛采油厂,山东东营257094;中国石化胜利油田分公司东辛采油厂,山东东营257094;中国石化胜利油田分公司东辛采油厂,山东东营257094;中国石化胜利油田分公司东辛采油厂,山东东营257094;中国石化胜利油田分公司东辛采油厂,山东东营257094;中国石化胜利油田分公司东辛采油厂,山东东营257094【正文语种】中文【中图分类】TE349随着勘探程度日益提高，致密砂砾岩油藏已成为胜利油区增储上产的接替阵地。

该类油藏具有沉积类型、岩性构成和井间连通复杂等特点［1］，其开发配套技术一直都是研究的难点，也是油田低渗透油藏综合利用示范基地的主要攻关内容。

东辛油田盐227块致密砂砾岩油藏自2009年投入开发，采用直斜井压裂投产，试采3口井，平均单井产液量为3 m3/d，产油量为1.2 t/d，油井产能低，储量动用率低，常规开发技术效益差。

一、钻井液技术施工难点1.平原组、明化镇组地层松软，防坍塌卡钻。

2.二开以后采用清水钻进，将上部井眼打成开放式井眼，为后期施工的防糊工作打好基础，本井段缺失沙一段，进入沙河街组前，把失水控制在设计范围内。

3.沙三段、沙四上部为砂泥互层，易垮塌，大位移水平井，钻进周期较长，这就要求钻井液有足够的润滑性，和较强的抑制性，来保证井壁稳定，防止发生井下复杂与事故。

4.三开裸眼段长，且含有大段砂砾岩，砂泥岩互层，井底温度高。

储层温度138℃，地温梯度3.49℃/100m，要求钻井液具有良好抗温性。

5.水平位移大，水平段长，后期施工摩阻升高、扭矩增大、脱压严重，要求钻井液具有更好的润滑防卡性能。

二、钻井液维护处理措施一开井段： 一开采用配浆开钻，钻进中要不断补充增粘剂，来保证钻井液的粘度和切力，满足大井眼的钻进需求。

完进尺以后起钻通井，下钻到底，加大泵的排量充分循环钻井液，确保井眼畅通，后配土粉+提粘剂进行封井（封全井），确保了下套管和固井的顺利施工。

二开井段:1.钻出表层时采用小排量钻进，适当降低泵排量（推荐排量32 L/s），直到钻铤全部钻出表层，来防止水泥环脱落。

2.钻铤出表层套管后大循环清水钻进，加大排量，适量加入PAM胶液来控制控制粘土分散，上部井眼为开放式井眼，1100m改为双路循环，根据造浆情况1300m左右改为小循环适度造浆，使钻井液具有一定的粘度、切力，有较强的携岩和悬浮能力，进入东营组1400m 左右定性处理，主要使用改性铵盐调整钻井液流型，LV-CMC护胶降低失水，逐步降低API滤失量到设计范围内。

本段地层主要材料配方：6%～8%膨润土+0.5%～1.0%L V-CMC+0.5%PAM+0.5%有机胺+0.2%天然高分子+0.3%超细碳酸钙+2%～3%胶乳沥青+0.5%～1%改性铵盐钻进至距东营底200m处须提高钻井液抑制性，逐步加入有机胺每次加量1%，结合天然高分子降失水剂（或LV-CMC、LV-PAC）降低滤失量， API滤失量控制在5mL以内，钻井液粘度维持在35-40s为对付极易垮塌的沙河街组打下基础.该段泥浆主要配方：（4～6）%膨润土0.3～0.7%PAM+1%有机胺+（0.1～0.5%）铵盐+ (0.5-1.0)%LV-CMC+1%KFT。

中国石油大学胜利学院学报Journal of Shengli College China University of Petroleum2021年3月第35卷第1期Mar. 2021Vol. 35 No. 1doi ： 10* 3969/j ・ issn. 1673-5935.2021.01而刑微地震监测数据综合解释技术以胜利油田水力压裂地面微地震监测数据为例陈红(中国石化胜利油田分公司东辛采油厂，山东东营257000)［摘要］微地震监测技术是监测油气藏压裂改造等生产活动的重要手段，目前对其监测结果的解释不够系统，未充分发挥其对下步钻井设计、压裂设计、油气藏开发等活动的指导作用。

系统阐释一种微地震监测数据综合解释技术，该技术应用微地震监测事件点、测录井、常规三维地震、压裂施工过程参数等各种资料，对微地震监测事件点空间分布特征、改造效果进行分析，同时系统分析人工裂缝带空间分布特征与压裂施工过程参数、沉积相 带、岩性及岩性组合、天然裂缝分布之间的关系，解释该压裂结果产生的地质和工程原因。

利用该解释技术既可以综合评估压裂改造的效果，也可以通过对产生该结果的地质与工程原因的分析,指导下一步的开发井网部署、注水调参、该类储层钻井及压裂设计等生产工作。

［关键词］微地震;非常规;压裂;综合解释［中图分类号JTE 122 ［文献标识码］A ［文章编号］1673-5935(2021)01-0040-05微地震监测技术是通过观测生产活动过程中岩 石破裂、震动等发生的微小地震事件来分析生产活动 对岩石、地基、地下油藏改造情况的一种地球物理技 术E 0近年来随着致密油、页岩油等非常规油气资源的规模勘探开发,作为监测井下水力压裂效果的关键技术，微地震监测技术发展迅速，尤其是对于油田其 他生产活动影响较小、采集较方便的地面微地震监测 技术更是取得了长足进步,但是对于微地震监测结果的解释，仍然主要是从微地震事件点的空间分布出 发,解释压裂产生的裂缝带长度、高度、倾角、方 位加］，然后直接运用其结果分析人工裂缝分布，进而根据人工裂缝分布开展产能方案部署、注水效果分析 等生产工作，对于微地震监测数据的解释不够系统, 没有充分发挥其对下一步生产活动的指导作用。

五段制井身轨迹控制技术在盐22—斜21井的应用摘要：五段制钻井即为直井段-增斜段-稳斜段-降斜段-直井段定向钻井技术。

该技术已经在盐22区块四口井进行了钻井施工，取的了很好地效果，摸索了一定的经验。

本文着重介绍对盐22-斜21井的井眼轨迹控制应用与效果。

在该井钻进过程中主要克服了钻遇不整合面附近及砂砾岩地层井斜不易控制、地磁倾角对井斜的影响、邻井防碰、位移大携岩困难、井壁稳定等技术难点。

取得了不错的经济指标和技术指标，为本区块的施工提供了一定的借鉴。

关键词：五段制井身轨迹防碰井壁稳定一、地质概述盐22-斜21井位于济阳坳陷东营凹陷盐家陡坡带盐22块，是为了开发盐22地区沙四段油气藏为钻探目的。

完钻层位在沙四上纯上亚段，地层由北向南倾，向南抬起，构造形态呈鼻状，闭合高度约为200m，两翼地层倾角为10～15o。

目的层为沙四上亚段，埋深为3000～4200m，厚度为600～850m，岩性以粗砾岩、细砾岩、砾状砂岩、含砾砂岩为主，夹砂质泥岩和泥岩。

储层均质性相对较好，主要是利用定向井控制面积较大的优势，开发该油藏，提高储量动用程度，改善开发效果，提高采收率。

二、施工难点1.井网密度大，该井处于垦利县城区附近，受地域限制的影响，井位布控难度大，在0.05km2 的范围内布井13多口，无形中增加了钻井的防碰施工难度。

2.要求以0o井斜角中靶，中靶后稳斜完钻，中靶半径小于15米，稳斜段较长3040m-3950m，增加了井身轨迹控制的难度。

3.另该井水平位移达到307米，水平位移大造成了钻井液携砂困难，井壁稳定困难起下钻摩阻加大易造成复杂情况。

4.井身轨迹为直-增-稳-降-稳五段制剖面，在增斜段、降斜段方位易变化，摩阻扭矩增大，钻具传压困难，轨迹控制难度增大。

5.地层倾角大55.57°，容易形成地层造斜现象，倾角越大，造斜现象越严重。

6.该井为二开井，表层为410米，油层3950米，裸眼段较长，特别是上部泥岩段地层，井壁不稳定易坍塌，对钻井液及施工工艺都提出了较高要求。

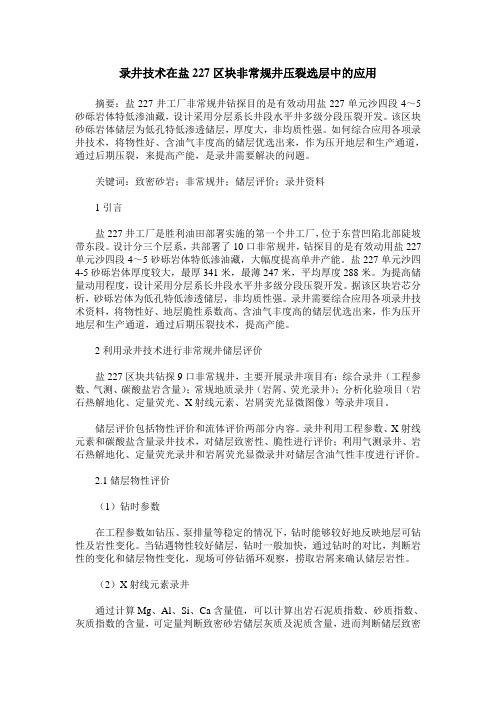

录井技术在盐227区块非常规井压裂选层中的应用摘要：盐227井工厂非常规井钻探目的是有效动用盐227单元沙四段4～5砂砾岩体特低渗油藏，设计采用分层系长井段水平井多级分段压裂开发。

该区块砂砾岩体储层为低孔特低渗透储层，厚度大，非均质性强。

如何综合应用各项录井技术，将物性好、含油气丰度高的储层优选出来，作为压开地层和生产通道，通过后期压裂，来提高产能，是录井需要解决的问题。

关键词：致密砂岩；非常规井；储层评价；录井资料1引言盐227井工厂是胜利油田部署实施的第一个井工厂，位于东营凹陷北部陡坡带东段。

设计分三个层系，共部署了10口非常规井，钻探目的是有效动用盐227单元沙四段4～5砂砾岩体特低渗油藏，大幅度提高单井产能。

盐227单元沙四4-5砂砾岩体厚度较大，最厚341米，最薄247米，平均厚度288米。

为提高储量动用程度，设计采用分层系长井段水平井多级分段压裂开发。

据该区块岩芯分析，砂砾岩体为低孔特低渗透储层，非均质性强。

录井需要综合应用各项录井技术资料，将物性好、地层脆性系数高、含油气丰度高的储层优选出来，作为压开地层和生产通道，通过后期压裂技术，提高产能。

2利用录井技术进行非常规井储层评价盐227区块共钻探9口非常规井，主要开展录井项目有：综合录井（工程参数、气测、碳酸盐岩含量）；常规地质录井（岩屑、荧光录井）；分析化验项目（岩石热解地化、定量荧光、X射线元素、岩屑荧光显微图像）等录井项目。

储层评价包括物性评价和流体评价两部分内容。

录井利用工程参数、X射线元素和碳酸盐含量录井技术，对储层致密性、脆性进行评价；利用气测录井、岩石热解地化、定量荧光录井和岩屑荧光显微录井对储层含油气性丰度进行评价。

2.1储层物性评价（1）钻时参数在工程参数如钻压、泵排量等稳定的情况下，钻时能够较好地反映地层可钻性及岩性变化。

当钻遇物性较好储层，钻时一般加快，通过钻时的对比，判断岩性的变化和储层物性变化，现场可停钻循环观察，捞取岩屑来确认储层岩性。

盐227-斜2井轨迹控制实践及认识摘要：盐227-斜2井位于济阳坳陷东营凹陷北部陡坡构造带盐227区块，属于典型的单靶点、五段制井身剖面的定向井。

本井井眼轨道设计合理，实际井眼轨迹控制方法正确。

本文介绍了该井的设计概况、轨迹控制措施、施工技术要点、钻井液技术等情况，总结出了利用定向钻井技术进行五段制井身轨迹控制的一些规律，并给出了几点建议。

关键词：盐227-斜2 轨迹控制技术措施钻井技术1、概况1.1 地质设计盐227-斜2井是一口位于盐家油田盐227-1井井口方位52度，距离457m 的生产井，构造位置为济阳坳陷东营凹陷北部陡坡构造带盐227-1井区砂砾岩体较高部位；设计井深：3550.00m，目的层深度3200.00m，完钻层位为沙四上纯下亚段，其钻探目的为评价盐227-1井区沙四段砂砾岩储层发育及其含油气情况，完钻原则为井底50m无油气显示定深完钻。

1.2 工程设计根据井口坐标和靶点坐标的相对位置，以及地质设计要求，并且根据甲方以0°井斜中靶、中靶后稳斜完钻的要求，将该井设计成直-增-稳-降-稳五段制剖面，设计基本数据如下：表1 盐227-斜2井剖面设计基本数据表2、施工难点与技术措施2.1 施工难点(1)设计造斜点2600.00m，完钻井深3561.64m，斜井段总长为961.64m，斜井段较长，且靶区要求控制在30m范围内，对轨迹控制要求较高；(2)“S”型剖面设计较复杂，钻进过程中摩阻、扭矩相对较大，易发生钻具断裂等事故；(3)“S”型剖面限定了钻进方式的变化，增加了轨迹控制难度，由于“S”型井眼的影响，钻具自身重力的作用，在降斜井段与井壁产生较大的接触力，导致下部采用滑动钻进方式调整轨迹难度增加；(4)“S”型井眼稳斜段及下部降斜段易发生键槽卡钻。

2.2 技术措施(1)直井段采用单钟摆钻具结构小钻压吊打，勤测斜进行实时检测，确保上部直井段打直，为下部施工奠定基础；(2)定向时简化钻具结构，钻进方式采取滑动钻进和复合钻进相结合的方式，严格控制狗腿度，保证井眼轨迹平滑，有利于防止井下事故的发生；(3)为确保井下安全，对所有入井钻具和接头进行探伤，定期进行短起下作业和分段循环，防止岩屑床的形成，确保岩屑能顺利返出井口，防止各类卡钻事故的发生；(4)增加钻井液中原油含量，提高钻井液润滑性，降低摩阻，采用低钻压复合钻进，以降低钻具的扭矩。

水平井丛式井组优快钻井技术在盐227区块的应用吴明波【摘要】胜利油田盐227区块为低孔特低渗致密砂砾岩油藏,前期采用常规直井压裂开发产量低、经济效益差.为了提高动用储量,改用集中钻井、集中压裂、集中投产的水平丛式井组方式开发,但井组第1口井-盐227——1HF井存在大井眼定向钻时慢、水平段重复划眼等问题,致使该井施工周期较长、钻井时效差、单井投资大.为此,在后续施工中,对井眼轨道、井身结构、钻头选型、钻井液等技术进行了优化,8口井平均单井钻井周期79.7 d,较盐227-1HF井缩短53.9 d,投产后日产量明显提高.【期刊名称】《石油地质与工程》【年(卷),期】2016(030)002【总页数】4页(P112-115)【关键词】盐227区块;丛式井组;井身结构;轨迹控制;钻井液技术;致密砂岩【作者】吴明波【作者单位】中国石化胜利石油工程有限公司钻井工艺研究院,山东东营257017【正文语种】中文【中图分类】TE243.2胜利油田盐227区块位于济阳坳陷东营凹陷北部陡坡构造带盐227砂砾岩体，主要目的层为沙四上亚段，油藏埋深3 170～3 950 m，含油面积1.5 km2，石油地质储量302×104 t。

构造呈北东-南西向展布的单斜形态，地层西南低、东北高，倾角20°，最大主应力方向为近东西向。

沉积类型为扇三角洲沉积，纵向上看，底部以砾岩为主，向上岩性变细，上部为夹灰色泥质砂岩和深灰色泥岩；平面上看，垂直物源方向砂砾岩体岩性变化快，厚度变化大，靠近物源方向(北部)粒度粗，远离物源方向粒度细。

据岩心分析资料，目的层孔隙度最大13.4%，最小1.4%，平均6.1%；渗透率最大45.6×10-3 μm2，最小0.02×10-3 μm2，平均1.6×10-3 μm2。

由于盐227区块属于低孔、特低渗砂砾岩油藏[1]，前期采用常规直井开发效果不佳(先期完钻3口井，仅1口井产量达到2 t/d)，因此，改用水平井丛式井组开发方案。
