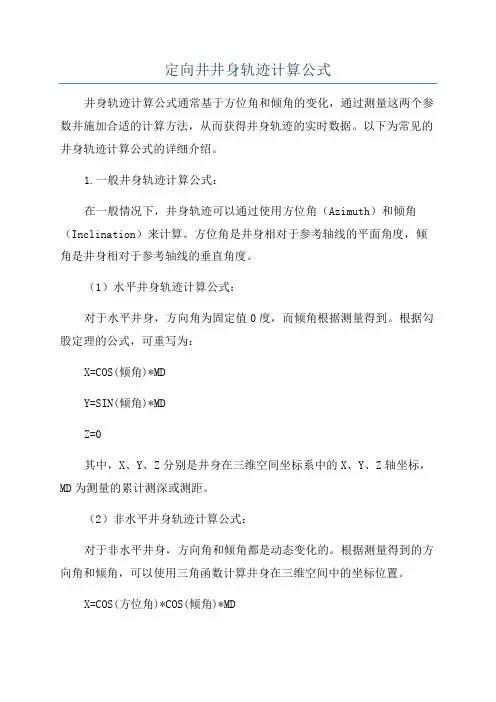

定向井井身轨迹计算公式井身轨迹计算公式通常基于方位角和倾角的变化，通过测量这两个参数并施加合适的计算方法，从而获得井身轨迹的实时数据。
以下为常见的井身轨迹计算公式的详细介绍。
1.一般井身轨迹计算公式：在一般情况下，井身轨迹可以通过使用方位角（Azimuth）和倾角（Inclination）来计算。
方位角是井身相对于参考轴线的平面角度，倾角是井身相对于参考轴线的垂直角度。
（1）水平井身轨迹计算公式：对于水平井身，方向角为固定值0度，而倾角根据测量得到。
根据勾股定理的公式，可重写为：X=COS(倾角)*MDY=SIN(倾角)*MDZ=0其中，X、Y、Z分别是井身在三维空间坐标系中的X、Y、Z轴坐标，MD为测量的累计测深或测距。
（2）非水平井身轨迹计算公式：对于非水平井身，方向角和倾角都是动态变化的。
根据测量得到的方向角和倾角，可以使用三角函数计算井身在三维空间中的坐标位置。
X=COS(方位角)*COS(倾角)*MDY=SIN(方位角)*COS(倾角)*MDZ=SIN(倾角)*MD其中，X、Y、Z分别是井身在三维空间坐标系中的X、Y、Z轴坐标，MD为测量的累计测深或测距。
2.井身轨迹计算方法：井身轨迹的计算方法有很多，以下是其中两种常见的方法：（1）正演计算法：正演计算法是一种基于初始位置和起始方向进行连续迭代计算的方法，通过在每个测深点处使用三角函数和向量运算，根据方向角和倾角计算后面的点的位置。
这种方法适用于复杂的三维轨迹计算。
（2）逆演计算法：逆演计算法是一种从目标位置逆向计算的方法，它通过目标位置和方向，以及前一个点的位置和方向，通过反向的三角函数和向量运算计算前一个点的位置。
这种方法适用于实时测量和校正井身轨迹。
3.计算误差和改进方法：根据测量过程和仪器的精度，井身轨迹计算可能会引入误差。
为了减小误差，可以采用以下方法：（1）校正误差：在测量过程中，根据测量仪器的精度和标定，进行误差校正和修正。
1 井身轨迹控制常规的水平井都由直井段、增斜段和水平段3部分组成。
由直井段末端的造斜段（kop）到钻至靶窗的增斜井段，这一控制过程为着陆控制；在靶体内钻水平段这一控制过程称为水平控制。
水平井的垂直段与常规直井及定向井的直井段控制没有根本区别。
水平井井眼轨道控制的突出特点集中体现在着陆控制和水平控制，设计到一些新的概念指标和特殊的控制方法。
1.1 水平井井眼轨道控制技术的特点水平井钻井技术是定向井技术的延伸和发展。
水平井的井眼轨道控制技术与定向井相比有类似之处，但也有显著差异，体现了水平井轨道控制的突出技术特征。
1.1.1中靶要求高定向井的靶区为目的层上的一个圆形，通称靶圆，靶圆中心称为靶心。
靶心是井身设计轨道中靶的理论位置，而靶圆是考虑到因误差而造成的实钻轨道中靶的允差范围。
一般来说，定向井的目的层越深，其靶圆半径也越大。
例如一口井垂深为1800-2100m的定向井，其靶圆半径通为30-45m，如上所述，水平井的靶体是一个以矩形靶窗为前端面的呈水平或近似水平放置的长方体或与之接近的几何体（拟柱体，棱台等）。
靶窗的高度与油层状况有关，宽度一般是高度的5倍，水平井长度则和水平井的增斜段曲率半径类型有关。
例如，对厚油层，其靶窗高度可达20m，但对薄油层，该高度可小到4m甚至更小。
按我国对石油水平井的规定，水平段井斜角应在86°以上，长、中、短半径3类水平井的水平段长度一般分别不得小于500m，300m，60m 。
很显然，水平井的目标（靶体）比定向井的目标（靶圆）要求苛刻，前者是立体（三维），后者是平面（二维），因此中靶要求更高。
对于水平井来说，井眼轨道进入目标窗口（靶窗）还不够，还要防止在钻水平段的过程中钻头穿出靶体造成脱靶，而对定向井来说，只要保证钻入靶圆即为成功。
1.1.2控制难度大由于上述定向井和水平井的目标性质与要求对比可知，水平井轨道控制难度大于定向井。
而且，由于常规定向井的最大井斜角一般在60°以内，不存在因目的层的地质误差造成脱靶的问题。

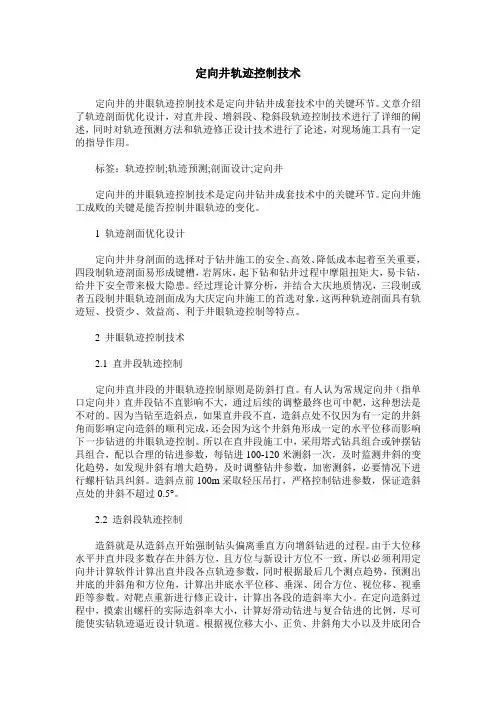

定向井轨迹控制技术定向井的井眼轨迹控制技术是定向井钻井成套技术中的关键环节。
文章介绍了轨迹剖面优化设计，对直井段、增斜段、稳斜段轨迹控制技术进行了详细的阐述，同时对轨迹预测方法和轨迹修正设计技术进行了论述，对现场施工具有一定的指导作用。
标签：轨迹控制;轨迹预测;剖面设计;定向井定向井的井眼轨迹控制技术是定向井钻井成套技术中的关键环节。
定向井施工成败的关键是能否控制井眼轨迹的变化。
1 轨迹剖面优化设计定向井井身剖面的选择对于钻井施工的安全、高效、降低成本起着至关重要，四段制轨迹剖面易形成键槽，岩屑床，起下钻和钻井过程中摩阻扭矩大，易卡钻，给井下安全带来极大隐患。
经过理论计算分析，并结合大庆地质情况，三段制或者五段制井眼轨迹剖面成为大庆定向井施工的首选对象，这两种轨迹剖面具有轨迹短、投资少、效益高、利于井眼轨迹控制等特点。
2 井眼轨迹控制技术2.1 直井段轨迹控制定向井直井段的井眼轨迹控制原则是防斜打直。
有人认为常规定向井（指单口定向井）直井段钻不直影响不大，通过后续的调整最终也可中靶，这种想法是不对的。
因为当钻至造斜点，如果直井段不直，造斜点处不仅因为有一定的井斜角而影响定向造斜的顺利完成，还会因为这个井斜角形成一定的水平位移而影响下一步钻进的井眼轨迹控制。
所以在直井段施工中，采用塔式钻具组合或钟摆钻具组合，配以合理的钻进参数，每钻进100-120米测斜一次，及时监测井斜的变化趋势，如发现井斜有增大趋势，及时调整钻井参数，加密测斜，必要情况下进行螺杆钻具纠斜。
造斜点前100m采取轻压吊打，严格控制钻进参数，保证造斜点处的井斜不超过0.5°。
2.2 造斜段轨迹控制造斜就是从造斜点开始强制钻头偏离垂直方向增斜钻进的过程。
由于大位移水平井直井段多数存在井斜方位，且方位与新设计方位不一致，所以必须利用定向井计算软件计算出直井段各点轨迹参数，同时根据最后几个测点趋势，预测出井底的井斜角和方位角，计算出井底水平位移、垂深、闭合方位、视位移、视垂距等参数。

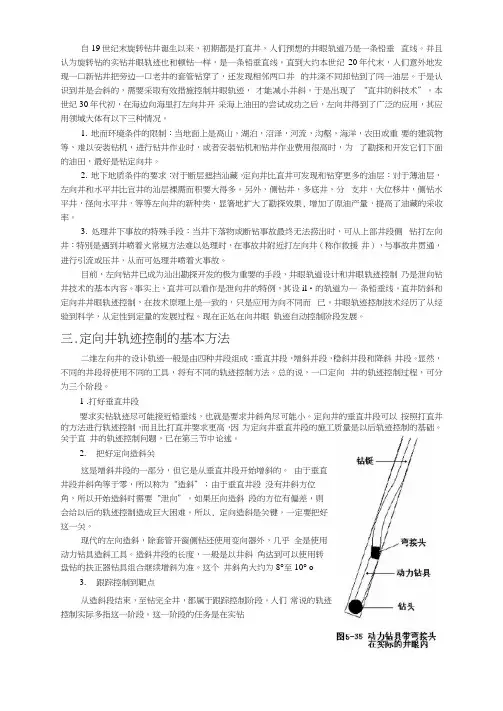

自19世纪末旋转钻井诞生以来，初期都是打直井，人们预想的井眼轨道乃是一条铅垂直线。
并且认为旋转钻的实钻井眼轨迹也和顿钻一样，是一条铅垂直线。
直到大约本世纪20年代末，人们意外地发现一口新钻井把旁边一口老井的套管钻穿了，还发现相邻两口井的井深不同却钻到了同一油层。
于是认识到井是会斜的，需要采取有效措施控制井眼轨迹，才能减小井斜。
于是出现了“直井防斜技术”。
本世纪30年代初，在海边向海里打左向井开采海上油田的尝试成功之后，左向井得到了广泛的应用，其应用领域大体有以下三种情况。
1.地而环境条件的限制：当地面上是髙山，湖泊，沼泽，河流，沟壑，海洋，农田或重要的建筑物等，难以安装钻机，进行钻井作业时，或者安装钻机和钻井作业费用很高时，为了勘探和开发它们下面的油田，最好是钻定向井。
2.地下地质条件的要求：对于断层遮挡汕藏，定向井比直井可发现和钻穿更多的油层：对于薄油层，左向井和水平井比宜井的汕层裸需而积要大得多。
另外，侧钻井，多底井，分支井，大位移井，侧钻水平井，径向水平井，等等左向井的新种类，显箸地扩大了勘探效果, 增加了原油产量，提高了油藏的采收率。
3.处理井下事故的特殊手段：当井下落物或断钻事故最终无法捞岀时，可从上部井段侧钻打左向井：特別是遇到井喷着火常规方法难以处理时，在事故井附近打左向井（称作救援井），与事故井贯通，进行引流或压井，从而可处理井喷着火事故。
目前，左向钻井已成为汕出勘探开发的极为重要的手段，井眼轨道设计和井眼轨迹控制乃是泄向钻井技术的基本内容。
事实上，直井可以看作是泄向井的特例，其设il•的轨道为一条铅垂线。
直井防斜和定向井井眼轨迹控制，在技术原理上是一致的，只是应用方向不同而已。
井眼轨迹控制技术经历了从经验到科学，从定性到定量的发展过程。
现在正处在向井眼轨迹自动控制阶段发展。
三.定向井轨迹控制的基本方法二维左向井的设讣轨迹一般是由四种井段组成：垂直井段，增斜井段，稳斜井段和降斜井段。
Navigator定向井水平井轨迹设计及计算分析系统 简介 Navigator定向井水平井轨迹设计及计算分析系统，是为中国陆上石油钻井行业量身定制的一套定向井工程辅助系统。
它可以帮助定向井工程师合理地设计一个井的轨道，在轨迹控制过程中进行实钻计算和轨迹分析，无论何种情况，该系统都会为操作者提供准确、高效、灵活的解决方案和计算结果。
Navigator系统拥有轨道设计、实钻计算分析、防碰扫描等几大功能模块。
轨道设计模块提供十几种设计模型，可以进行任何类型轨道设计；实钻计算准确可靠，轨迹分析功能丰富，实用；Navigator的设计及计算方法、报表输出符合最新的行业标准和国际惯例，全中文界面，图形实时显示、图片编辑、输出功能强大，是一套操作简单、先进实用的轨迹软件。
主要的功能：1、轨道设计Navigator提供六种二维剖面设计模型和五种三维设计模型，几乎涵盖了所有国内外石油钻井行业可能出现的轨道形式。
无论是从井口开始的初始设计，还是在定向井工程中的扭方位待钻设计、侧钻设计，Navigator都可以轻松完成。
并且，设计操作简洁而灵活，用户可在原设计轨道上任意添加新的井段，以适应定向井、水平井无限延伸的要求。
所有的设计模型均提供设计轨道优选功能，系统自动计算出可能的轨道备选。
设计工程师可以根据自己现有的工具、仪器的配套能力和已经获得的经验，遵循技术经济效益最大化的原则，选择最满意的设计轨道方案。
2、实钻计算Navigator提供了准确的实钻测斜计算，根据用户选择的实钻计算方法（最小曲率法和曲率半径法），可计算出垂深、北坐标、东坐标、视平移、狗腿度、井斜变化率、方位变化率、闭合方位角和工具面角（装置角）等9项参数，为用户提供完整、丰富的数据信息。
数据输入支持数据整体输入和手动录入两种方式。
手动录入提供了界面友好的测斜计算表格，用户只需添加、修改、删除计算表格的数据，即可完成测斜计算。
系统还为用户提供了极其人性化的键盘及鼠标操作模式使计算表格具备了自动跳格、自动换行和自动赋值功能，能够极大方便用户进行数据录入工作。
定向井,丛式井,水平井名词解释Last updated on the afternoon of January 3, 2021定向井，丛式井，水平井名词解释?1，定向井沿着预先设计的井眼轨道，按既定的方向偏离井口垂线一定的距离，钻达目标的井。
2，丛式井在一个井场或一个钻井平台上，有计划地钻出两口或两口以上的定向井，可含一口直井。
3，救援井为抢救某一口井喷，着火的井而设计施工的定向井，又称救险井。
4，多底井在一个井口下面有两个或两个以上井底的定向井。
5，绕障井为避开在地下存在着某种不允许通过或难以穿过的障碍，沿一定井眼轨迹钻达目标的定向井。
6，多目标定向井有两个或两个以上目标的定向井。
7，大斜度井最大井斜角在60~80度的定向井。
8，水平井井斜角大于或等于86度，并保持这种角度钻完一定长度的水平段的定向井。
9，长曲率半径水平井造斜率小于6度/30米的水平井。
10，中曲率半径水平井造斜率为6~20度/30米的水平井。
11，短曲率半径水平井造斜率高达每米1~10度的水平井。
12，斜直井用倾斜钻机或倾斜式井架完成的，自井口开始井眼轨迹首先是一段斜直井段的定向井。
13，井眼轨道表示设计的定向井井眼轴线形状的图形，有称井眼轴线和井身剖面。
14，二维定向井井眼轨道井眼轴线只在某一个给定方位上的铅垂平面内变化，即设计方位角为一常数的井眼轴线。
15，三段制井眼轨道自井口开始至最终目标点，依次为直井段，增斜段，稳斜段的设计井眼轴线；又称直——增——稳，剖面。
16，“S”型井眼轨道自井口开始至最终目标点，依次为垂直段，增斜段，稳斜段，降斜段，稳斜段的设计井眼轴线；又称直——增——稳——降——稳剖面。
17，悬链线井眼轨道设计有悬链线井段的井眼轴线。
18，抛物线井眼轨道设计有抛物线井段的井眼轴线。
19，水平井井眼轨道设计有水平延伸段的井眼轴线。
20，三维定向井井眼轨道设计有方位角变化的井眼轴线21，靶心有地质设计确定的定向井地下坐标点，又称目标点。
井眼轨迹控制技术 (1)三、海洋定向井直井防斜技术 (12)四、海洋定向井预斜技术 (14)上图为某平台表层预斜轨迹与内排井直井段轨迹对比图 (15)五、造斜段、稳斜段、降斜段轨迹控制 (15)井眼轨迹控制技术井眼轨迹控制指：按照设计要求（地质设计、钻井工程设计、定向井设计等），利用定向井工艺、技术，完成定向井、水平井、水平分枝井等轨迹控制的过程。
井眼轨迹控制技术按照定向井的工艺过程，可分为直井段、预斜段、造斜段、增斜段、稳斜段、降斜段和扭方位井段等控制技术。
目前海洋定向井轨迹控制使用的是导向钻具，而在陆地油田有的还是用常规钻具组合（增斜、降斜、稳斜、降斜）实现井眼轨迹的控制。
定向井井眼轨迹控制考虑的因素及工作内容包括：1.造斜点的选择(1).选择地层均一，可钻性好的地层(2).KOP在前一层套管鞋以下50米，套以免损坏套管鞋(3).初始造斜的准确性非常重要(4).大于25度的定向井方位易控制2.造斜率选择(1).大斜度大位移定向井：2～3度/30米(2).一般丛式井3 ～5度/30米(3).造斜率要均匀3.降斜率(1).对于“S”井眼，通常降斜率1～2度/30米(2).如降斜后仍然要钻长的井段，降斜率还要小，以免键槽卡钻4.预测井眼轨迹要考虑的方面(1).底部钻具组合的受力分析(2).地层的因素：岩性、均匀性、走向、倾向、倾角(3).钻头结构、形状(4).侧向切削模型和轴向切削模型，确定侧向力5.钻具组合影响轨迹：底部钻具组合表现不同的效果，是由于不同的钻具有各自的力学特性，产生钻头侧向力的方向和大小不同。
(1).1#STB和2#STB的距离(2).（刚度）钻铤内外径、材料(3).扶正器尺寸(4).钻头类型和冠部形状6.井眼方向控制内容：(1).井斜角的控制：增斜、降斜、稳斜；(2).井斜方位角控制：增方位、降方位、稳方位；7.定向井轨迹控制的主要做法1)第一阶段：打好垂直井段(1).垂直井段打不好，将给造斜带来很大的困难。
定向井和水平井钻井技术简介第一节定向井井身参数和测斜计算一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。
定向钻井的应用范围很广，可归纳如图9－l所示。
定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J”型、“S”型和连续增斜型。
按井斜角的大小范围定向井又可分为：常规定向井井斜角＜55°大斜度井井斜角55～85°水平井井斜角＞85°（有水平延伸段）大位移井指总水平位移与总垂深之比n≥2的井，对n≥3的大位移井称为超大位移井。
二．定向井井身参数实际钻井的定向井井眼轴线是一条空间曲线。
钻进一定的井段后，要进行测斜，被测的点叫测点。
两个测点之间的距离称为测段长度。
每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素。
1．测量井深：指井口至测点间的井眼实际长度。
2．井斜角：测点处的井眼方向线与重力线之间的夹角。
3．方位角：以正北方向线为始边，顺时针旋转至方位线所转过的角度，该方向线是指在水平面上，方位角可在0—360°之间变化。
目前，广泛使用的各种磁力测斜仪测得的方位值是以地球磁北方位线为准的，称为磁方位角。
磁北方向线与正北方向线之间有一个夹角，称磁偏角，磁偏角有东、西之分，称为东或西磁偏角，真方位的计算式如下：真方位＝磁方位角十东磁偏角或真方位＝磁方位角一西磁偏角公式可概括为“东加西减”四个字。
4．造斜点：从垂直井段开始倾斜的起点。
5．垂直井深：通过井眼轨迹上某点的水平面到井口的距离。
6．闭合距和闭合方位（l）闭合距：指水平投影面上测点到井口的距离，通常指靶点或井底的位移，而其他测点的闭合距离可称为水平位移。
（2）闭合方位：指水平投影响图上，从正北方向顺时针转至测点与井口连线之间的夹角。
7．井斜变化率和方位变化率：井斜变化率是指单位长度内的井斜角度变化情况，方位变化率是指单位长度内的方位角变化情况，均以度／100米来表示（也可使用度／30米或度／100英尺等）。
定向井钻井轨迹设计与控制技术研究摘要：在定向井钻井过程中，井眼轨迹的设计和控制至关重要，它可以决定定向井施工的成败。
因此，有必要进一步探索定向井井眼轨迹的设计和控制技术，以实现安全、优质、高效的定向井施工。
定向井轨迹的选择对钻井施工的安全、高效、低成本起着重要作用。
关键词：定向井；钻井轨迹；设计；轨迹控制前言近年来，随着钻井工程技术和钻井设备的不断改进，钻井技术得到了快速发展。
定向钻井作为一种非常重要和实用的钻井方法，受到了人们的极大关注。
井眼轨迹设计技术是一整套钻井技术中的第一个关键环节。
定向井是指根据预先设计的井斜方向和井筒轴线形状钻探的井。
换句话说，任何设计目标偏离井口所在垂直线的井都属于定向井。
定向井是相对于垂直井而言的，根据设计的井筒轴线分为二维定向井和三维定向井。
由于油气资源短缺以及当前油气生产中遇到的问题，为定向井轨迹设计提供了广阔的发展前景和空间。
定向井轨迹的设计方法和实际钻井偏移测量理论将是研究的重要趋势。
现在，进入计算机快速发展时期，将现有和更成熟的工程模型计算机化，以提高现场施工人员的工作效率；另一方面，准确及时地将现场数据输入计算机，为未来的数据统计和科研分析提供第一手现场真实数据。
因此，利用定向井轨迹设计的软件实现和强大的计算机编程功能，实现了定向井轨迹优化设计软件的研究。
通过不断的实验和改进，设计的轨迹不仅满足了施工现场条件的限制，而且是满足各种设计条件的理想轨迹。
1.定向井轨迹概念井眼轨迹可分为两类：设计轨迹和实际钻井轨迹。
其中，设计轨迹可分为钻孔前设计的轨迹和钻孔过程中钻孔时修改或调整的轨迹。
设计轨迹通常由一些分段的特殊曲线组成，具有很强的规律性。
设计轨迹和实际钻井轨迹都是连续光滑的空间曲线，只有一条线，在三维空间中随机变化，没有任何规则可循。
为了表达这样的曲线，可以使用图形来显示井轨迹的形状，或者使用几何参数来描述井轨迹的形式。
这两种方法相互补充，并且通常以一种既考虑到图形方法的视觉和直观特性，又考虑到精确和灵活的分析参数的优势的方式应用。
定向井及水平井在钻进和起下钻过程中应注意的事项1、良好的井身轨迹是（大位移）定向井、水平井成败的关键,它可以降低摩阻、减小扭矩并延缓键槽的形成。
控制轨迹时不要仅以中靶为目的,关键要考虑为下一步施工减少难度――努力保证井眼轨迹的平滑，减少螺旋井段的出现。
2、在保证井身轨迹符合设计要求的前提下，钻井施工中要使用加重钻杆，尽量简化钻具结构；避免扶正器以上使用光钻挺（过渡点要带大于光钻铤尺寸的扶正器）；钻具组合中使用随钻震（上、下）击器。
使用无线随钻（如FEWD）的井在特殊情况下，如上部可钻性好的地层、井斜和方位不好控制的井段或井段快打完时，采用复合钻进的方式可获得较好的井眼轨迹和较高的生产时效（减少起下钻作业时间），但前提是必须注意动力钻具和钻头的使用寿命。
3、要注意泵压的变化：钻井过程中要注意井眼是否有不畅通（沙子多）或动力钻具坏造成的憋压现象？因此，要求钻井过程中要保证足够的排量（水眼尽量放大、上返速度≥1m/s），有利于清洁井眼。
4、要注意摩阻的变化：在井身轨迹一定的情况下，观察摩阻是否属正常范围，有无增大或粘的现象；钻井过程中要勤搞短起下钻（如定向初期100～150m左右／次，水平段80～100m/次……关键是要结合携沙情况、泵压、摩阻的变化等实际情况来定）；搞短起下要拉过造斜点进入直井段（不能长时间不过造斜点）。
过造斜点时要特别小心—严禁强压硬砸，防键槽卡钻。
5、要注意扭矩的变化：钻进过程中观察转盘憋劲是否变化↑很大，摘转盘后打倒车是否很厉害。
若扭矩变化的大，要分析原因：井身轨迹引起（质量差）、携沙或润滑不好引起……，保持良好的泥浆性能是成功与否的保障。
特别是在造斜段或水平段钻遇泥岩层，一定要调整好泥浆性能、降低失水，防止井壁掉块或坍塌。
6、防卡：①防粘卡！—按要求加足润滑剂、勤活动钻具（以上下活动为主）。
钻进过程中一般不加固体润滑剂，以加液体润滑剂为主—防止堵随钻仪器的孔，固体润滑剂最好在下套管之前加入；使用好固控设备，严格控制泥浆的粘切、般土含量、密度及含沙量，防止糊井壁。
第三章定向井、水平井井身轨迹控制技术第一节定向井、水平井井眼轨迹控制理论无论是定向井，还是水平井，控制井眼轨迹的最终目的都是要按设计要求中靶。
但因水平井的井身剖面特点、目的层靶区的要求等与普通定向井和多目标井不同，在井眼轨迹控制方面具有许多与定向井、多目标井不同的新概念，需要建立一套新的概念和理论体系来作为水平井井眼轨迹控制的理论依据和指导思想。
我们在长、中半径水平井的井眼轨迹控制模式的形成和验证过程中，针对不断出现的轨迹控制问题，建立了适应于水平井轨迹控制特点的几个新概念。
一、水平井的中靶概念地质给出的水平井靶区通常是一个在目的层内以设计的水平井眼轨道为轴线的柱状靶，其横截面多为矩形或圆。
我们可以把这个柱状靶看成是由无数个相互平行的法面平面组成，因此，控制水平井井眼轨迹中靶，与普通定向井、多目标井是个截然不同的新概念，主要体现是:井眼轨迹中靶时进入的平面是一个法平面（也称目标窗口），但中靶的靶区不是一个平面，而是一个柱状体，因此，不仅要求实钻轨迹点在窗口平面的设计范围内，而且要求点的矢量方向符合设计，使实钻轨迹点在进入目标窗口平面后的每一个点都处于靶柱所限制的范围内。
也就是说，控制水平井井眼轨迹中靶的要素是实钻轨迹在靶柱内的每一点的位置要到位（即入靶点的井斜角、方位角、垂深和位移在设计要求的范围内），也就是我们所讲的矢量中靶。
二、水平井增斜井段井眼轨迹控制的特点及影响因素对一口实钻水平井，从造斜点到目的层入靶点的设计垂深增量和水平位移增量是一定的，如果实钻轨迹点的位置和矢量方向偏离设计轨道，势必改变待钻井眼的垂深增量和位移增量的关系，也直接影响到待钻井眼轨迹的中靶精度。
水平井钻井工程设计中所给定的钻具组合是在一定的理论计算和实践经验的基础上得出的，随着理性认识的深化和实践经验总结，设计的钻具组合钻出实际井眼轨迹与设计轨道曲线的符合程度会不断提高。
但是，由于井下条件的复杂性和多变性，这个符合程度总是相对的。
实钻井眼轨迹点的位置相对于设计轨道曲线总是会提前、或适中、或滞后，点的井斜角大小也可能是超前、适中、或滞后。
实钻轨迹点的位置和点的井斜角大小对待钻井眼轨迹中靶的影响规律是：①实钻轨迹点的位置超前，•相当于缩短了靶前位移。
此时若井斜角偏大，会使稳斜钻至目的层所产生的位移接近甚至超过目标窗口平面的位置，必将延迟入靶，且往往在窗口处脱靶。
②轨迹点位置适中，•若此时井斜角大小也适中，是实钻轨迹与设计轨道符合的理想状态。
但若井斜角大小超前过多，往往需要加长稳斜段，可能造成延迟入靶，或在窗口处脱靶。
③轨迹点的位置滞后，•相当于加长靶前位移。
此时若井斜角偏低，就需要提高造斜率以改变待钻井眼垂深和位移增量之间的关系，往往要采用较高的造斜率而提前入靶。
实践表明，控制轨迹点的位置接近或少量滞后于设计轨道，并保持合适的井斜角，有利于井眼轨迹的控制。
点的井斜角偏大可能导致脱靶或入靶前所需要的造斜率偏高。
实际上，水平井造斜段井眼轨迹控制也是轨迹点的位置和矢量方向的综合控制，这对于没有设计稳斜调整段的井身剖面更是如此。
在实际井眼轨迹控制过程中，我们根据造斜段井眼轨迹控制的新概念和实钻轨迹点的位置、点的井斜角大小对待钻井眼轨迹中靶的影响规律，将造斜井段井眼轨迹的控制程度限定在有利于入靶点矢量中靶的范围内。
也就是说，在轨迹预测计算结果表明有余地、并有后备工具条件时，应当充分发挥动力钻具的一次造斜能力，以提高工作效率，减少起下钻次数。
三、井身剖面的特点及广义调整井段的概念根据长、中半径水平井常用井身剖面曲线的特点，剖面类型大致可分为单圆弧增斜剖面、具有稳斜调整段的剖面和多段增斜剖面（或分段造斜剖面）几种类型，不同的剖面类型在轨迹控制上有不同的特点，待钻井眼轨迹的预测和现场设计方法也有所不同。
1、水平井常用井身剖面曲线的特点①单圆弧增斜剖面单圆弧增斜剖面是最简单的剖面，它从造斜点开始，以不变的造斜率钻达目标,胜利油田的樊 13- 平 1 井采用了这种剖面。
这种剖面要求靶区范围足够宽，以满足钻具造斜率偏差的要求，除非能够准确地控制钻具的造斜性能，否则需要花较大的工作量随时调整和控制造斜率，因而一般很少采用这种剖面。
②具有切线调整段的剖面具有切线调整段的剖面，它又可分为：（a）•单曲率—切线剖面：具有造斜率相等的两个造斜段，中间以稳斜段调整。
（b）•变曲率—切线剖面：由两个（或两个以上）造斜率不相等的造斜段组成，中间用一个（或一个以上）稳斜段来调整。
如永35—平 1 井、草 20—平 1 井、草 20—平 2 井等就属于这种剖面。
这是最常用的剖面类型，因为多数造斜钻具的造斜特性不可能保持非常稳定，常常产生一定程度的偏差，这就需要在造斜井段之间增加一斜直井段来调节补偿这种偏差。
单曲率—切线剖面后一段的造斜率可以在钻第一造斜段的过程中比较精确地预测出来，然后及时计算修改稳斜段的长度，以补偿第一段造斜率与设计的偏差，使井眼轨迹准确地钻达目标点的垂深。
③多造斜率剖面多造斜率剖面（或分段造斜剖面），造斜曲线由两个以上不同造斜率的造斜段组成，是一种比较复杂的井身剖面。
在水平 4 井攻关和试验过程中，•我们根据胜利油田地质地层特点，采用了三段增斜方法设计水平井井眼轨道，在实钻过程中可以充分发挥动力钻具和转盘钻具各自的优势，提高钻井速度。
将常规设计的稳斜井段改为第二增斜段，通过调整该段的造斜率和段长，同样可以弥补钻具造斜能力的偏差，而且还可以实现用一套钻具组合完成第一造斜段的通井和第二造斜段的钻进，并减少了起下钻次数。
转盘增斜钻具组合与稳斜的刚性钻具组合比较，其刚性小，摩阻力小，不易出新井眼，有利于井下安全。
采用转盘钻具钻进可以使用较大的钻压以提高机械钻速，缩短钻井周期。
2、广义的调整井段概念据国外水平井资料介绍，在多数水平井设计中习惯采用具有稳斜调整段的剖面，用稳斜段作为轨迹控制的调整井段。
通过实践我们认识到，水平井的调整井段还有更为广泛的含义。
首先，我们知道，目的层入靶点位置的准确性和目的层厚度是影响水平井中靶的重要因素之一。
如何利用稳斜调整井段来提高中靶精度，对目的层是薄产层的水平井尤为重要。
由于在井斜角较大时，增斜率的偏差主要影响水平位移，而对垂深的影响很小，可以在大井斜角度下提高垂深的精度。
因此，在入靶前的大井斜角井段增加一稳斜调整段，既可调整垂深精度，又有助于及时辨别地质标准层，以便及时准确地确定目的层入靶点的相对位置。
其次，由于目前的硬件条件不十分完善，在钻中半径水平井的两趟动力钻具组合井段之间选择一调整井段，采用柔性的转盘增斜钻具组合来钻进，不仅可以钻出较小的造斜率井段以缓解第一和第三段造斜率，满足对井眼轨迹控制的需要，而且对改变井眼的清洁状况、防止出新眼都具有十分重要的作用。
因此，调整井段的广义概念不仅是调整井眼轨迹，同时可以调整钻井过程中井眼的清洁净化状况；不仅调整井眼轨迹的中靶精度，还可根据地质要求及时调整目的层入靶点的相对位置；不仅可以是稳斜井段，还可以是适当造斜率的增斜井段。
四、水平井待钻井眼轨迹的现场设计预测模式在水平井井眼轨迹的控制过程中，由于地质因素、钻具的造斜能力、钻井参数等发生变化，往往使实际的造斜率与设计或理论造斜率不同，或者由于地质设计目的层发生变化等，这都需要根据实钻情况在现场随时预测待钻井眼的钻进趋势，及时调整和修改设计方案，采取相应措施。
现场待钻井眼的设计和预测，在不同的条件和具有不同的中靶要求下具有不同的计算模式，但水平井待钻井眼轨迹设计和预测的目的都是要计算在一定前提条件下钻至入靶窗口时的垂深、投影位移、井斜角和井斜方位角是否合符要求（也即控制实钻轨迹点的位置和矢量方向在设计精度范围内中靶）。
对设计的二维剖面水平井，控制井眼轨迹的中心任务是控制其造斜率Kα（也即控制剖面曲率半径 Rv），中半径水平井更是如此。
在这类水平井中虽然控制方位变化率也是非常重要的，但通过我们的现场实践和分析比较后认为有下列几方面的原因，在待钻井眼轨迹现场设计预测时可以先不考虑方位变化率 KФ，•待造斜率 Kα设计完成后•（由 •Kα=5730/Rv 求得），再根据所需方位变化量△Ф求出待钻井眼的方位变化率KФ，或求出单位水平投影位移的方位变化量 KvФ。
①造斜率 Kα远比方位漂移率 KФ高，•Kα非常接近井眼曲率 •K（即狗腿严重度），因而在作待钻井眼轨迹设计时可以先忽略KФ。
②一般在大井斜角情况下的井斜方位角变化很小，趋于稳定。
③在以动力钻具为主控制井眼轨迹时，随时可以修正调整方位角Ф。
④入靶窗口和靶区往往对横距△d 的要求范围较大，因而对方位角Ф的允许误差范围△Ф也较大。
因此，我们所建立的待钻井眼设计模式主要以设计 Rv 为主，对待钻井眼的三维设计和预测，我们也建立了相应的设计预测模式。
1 按位置和矢量方向准确中靶的现场设计模式如图 3-1 所示的曲线 ab cd 在 d 点按设计的目的层垂深 Hm、•靶前位移 Am 和井斜角αm 准确中靶，即中靶时满足的条件∶H=Hm，V=Am，α=αm，我们根据图示的几何关系可以导出下式:△L＝（n △H － m △V）／（1 － cos△α） .......（3-1）Rv＝（△H tg αb－△V）／（m tgαb＋cosαm）.....（3-2）其中: △H＝Hm－Hb△V＝Am－Vb△α＝αm－αbm＝sinαm－sinαbn＝cosαb－cosαm式中:△L ---------- 切线稳斜段段长Rv ---------- 第二增斜段的垂直曲率半径αb ---------- 设计的始点（b点）井斜角Hb ---------- 设计的始点（b点）垂深Vb ---------- 设计的始点（b点）投影位移αm ---------- 目的层（水平段）的稳斜角若求出△L＝0 表示稳斜段长为 0，即不存在稳斜段若求出△L＜0 表示按 Hm、Am、αm 三要素准确中靶的剖面不存在，应更换计算模式按中靶精度范围进行设计。
若计算出的 Rv 不合理（即现场条件不可能实现），也应更换计算模式按设计精度范围进行设计。
图 3-1 按位置和矢量方向中靶设计模式示意图2 在入靶窗口上下允许范围内按矢量方向中靶的设计模式如图 4-2 所示，靶区允许纵向误差范围△Hm（△Hm＝2△h），也就是允许在垂深H1 和 H2 之间入靶并使造斜终点的井斜角等于水平段井斜角αm，•即中靶时满足的条件是：•H＝Hm±△h 并在 V＝Aa～Ab 之间使α＝αm。
