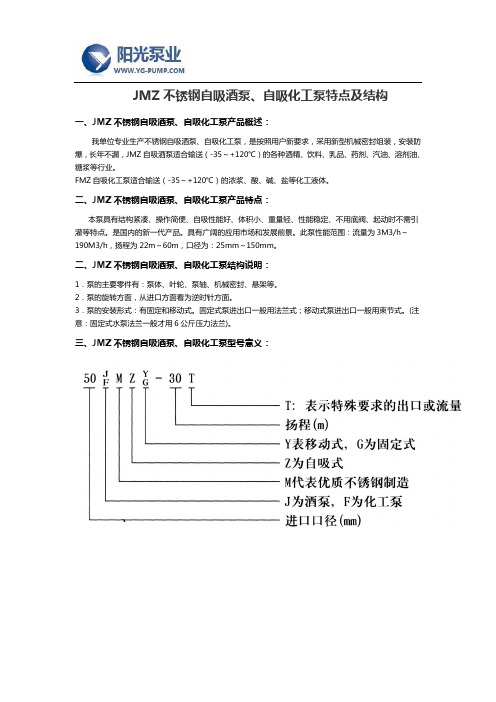

JMZ不锈钢自吸泵型号及特点

JMZ不锈钢自吸酒泵、自吸化工泵特点及结构
一、JMZ不锈钢自吸酒泵、自吸化工泵产品概述：
我单位专业生产不锈钢自吸酒泵、自吸化工泵，是按照用户新要求，采用新型机械密封组装，安装防爆，长年不漏，JMZ自吸酒泵适合输送（-35～+120℃）的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等行业。

FMZ自吸化工泵适合输送（-35～+120℃）的浓浆、酸、碱、盐等化工液体。

二、JMZ不锈钢自吸酒泵、自吸化工泵产品特点：
本泵具有结构紧凑、操作简便、自吸性能好、体积小、重量轻、性能稳定、不用底阀、起动时不需引灌等特点。

是国内的新一代产品。

具有广阔的应用市场和发展前景。

此泵性能范围：流量为3M3/h～190M3/h，扬程为22m～60m，口径为：25mm～150mm。

二、JMZ不锈钢自吸酒泵、自吸化工泵结构说明：
1．泵的主要零件有：泵体、叶轮、泵轴、机械密封、悬架等。

2．泵的旋转方面，从进口方面看为逆时针方面。

3．泵的安装形式：有固定和移动式。

固定式泵进出口一般用法兰式；移动式泵进出口一般用束节式。

(注意：固定式水泵法兰一般才用6公斤压力法兰)。

三、JMZ不锈钢自吸酒泵、自吸化工泵型号意义：
四、JMZ不锈钢自吸酒泵、自吸化工泵产品结构：。

不锈钢耐腐蚀自吸泵厂家及技术参数一、不锈钢耐腐蚀自吸泵特点：不锈钢耐腐蚀自吸泵是研制的不锈钢耐腐蚀离心泵，泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联系和带轴承托架式两种，所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封，产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀性能可靠，使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

二、不锈钢耐腐蚀自吸泵使用材质：1、过流零件及连接架：1Cr18Ni9Ti不锈钢2、机械密封：静环：陶瓷（SiC）。

动环石墨浸渍呋喃树脂。

3、橡胶结构件：氟橡胶。

1Cr18Ni9Ti不锈钢离心泵。

4、如输送介质或使用条件与本泵配置材料不相配时，可另议配置其它材质。

如：过流零件配316，轴封可配聚四氟乙烯。

或其它种类的动静环等。

三、不锈钢耐腐蚀自吸泵主要用途：不锈钢耐腐蚀自吸泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式)，含或不含）有细小软颗粒或纤维质，带腐蚀性或有卫生要求的液体，不锈钢耐腐蚀自吸泵还具有自吸性能，两系列泵广泛适用于食口、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

四、不锈钢耐腐蚀自吸泵技术参数：流量：0.8-31m3/h；扬程：3-30m；电机功率：2.2-55KW；转速：2800r/min；口径：φ25-φ50；介质温度：≤100℃；自吸高度：1-2m。

五、不锈钢耐腐蚀自吸泵型号意义：例如：50SFB-1850-进口口径（mm）SFB -直联式不锈钢耐腐蚀离心泵18-流量（m3/h）13-扬程（m）。

不锈钢自吸泵型号及注意事项一、不锈钢自吸泵概述不锈钢自吸泵的结构类型很多，其中，外混式自吸泵的工作原理是：水泵启动前先在泵壳内灌满水(或泵壳内自身存有水)。

启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。

另一方面，被叶轮排到气水分离室中的水又经左右回水孔流回到叶轮外缘。

左回水孔流回的水在在压力差和重力的作用下，射向叶轮槽道内，并被叶轮击碎，与吸入管路来的空气混合后，甩向蜗壳，向旋转方向流动。

然后与右回水孔流来的水汇合，顺着蜗壳流动。

由于液体在蜗壳内不断冲击叶栅，不断被叶轮击碎，就同空气强烈搅拌混合，生成气水混合物，并不断地流动致使气水不能分离。

混合物在蜗壳出口被隔舌剥离，沿短管进入分离室。

在分离室内空气被分离出来，由出口管排掉，而水仍经左右回水孔流向叶轮外缘，并与吸入管空气相混合。

如此反复循环，逐渐将吸入管路中的空气排尽，使水进入泵内，完成自吸过程。

内混式的不锈钢自吸泵，工作原理与外混式自吸泵相同，其区别只是回水不流向叶轮外缘，而流向叶轮入口。

内混式自吸泵在启动时，须打开叶轮前下方的回流阀，使泵内液体流回到叶轮入口。

水在叶轮高速转动的作用下与吸入管来的空气相混合，形成气水混合物排至分离室。

在这里空气排出而水又从回流阀返回到叶轮入口。

如此反复进行，直至空气排尽，吸上水来。

不锈钢自吸泵的自吸高度，与叶轮前密封间隙、泵的转数、分离室液面高度等因素有关。

叶轮前密封间隙越小，自吸高度越大，一般取为0.3~0.5毫米;在间隙增大时，除自吸高度下降外，泵的扬程、效率均降低。

泵的自吸高度随叶轮的圆周速度u2的增大而增大，但到最大自吸高度时，转数增加而自吸高度就不再增加了，此时只是缩短自吸时间;当转数下降时，自吸高度则随着下降。

在其它条件不变的情况下，自吸高度还随着储水高度的增加而增加(但也不能超过分离室的最佳储水高度)。

为了在自吸泵中更好地使气水混合，叶轮的叶片须少些，使叶栅的节距增大;并宜采用半开式叶轮(或叶轮槽道较宽的叶轮)，这样更方便于回水深入地射进叶轮叶栅中。

不锈钢自吸泵主要用途及常见故障与维修不锈钢自吸泵主要用来输送汽油、煤油、柴油，航空煤油等石油产品。

介质温度在-20℃～+80℃，是一种优良的船用装卸油泵。

并适用于陆地油库、油罐车等储油装置的油料输送。

也可以用来输送海水、淡水等。

该泵属自吸式离心泵，具有结构简单、操作维护方便、运行平稳、排量大、郊率高、便于调节、使用范围广等特点。

自吸式离心油泵的结构型式采用轴向回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。

泵的轴承采用单列向心球轴承。

在泵的轴承体底部设有冷却室，泵内部高、低压区间有密封环。

轴端采用机械密封。

不锈钢自吸泵常见故障与维修：不锈钢自吸泵故障现象产生原因排除方法不锈钢自吸泵不出油1.泵壳内未加储液或储液不足2.吸入管路漏气3.转速太低4.吸程太高或吸入管路过长5.机械密封泄漏量过大6.吸入管路气体不能从出口排出1.加足储液2.检查并排除漏气现象3.调整转速4.降低吸程或缩短吸入管路5.修复或更换6.使之排出不锈钢自吸泵杂音和振动较大1.底脚不稳2.泵轴弯曲3.汽蚀现象4.轴承磨损严重5.进出管路内有杂物6.泵与电动机两者主轴不同心1.加固2.更换或校正3.调整工况4.更换5.清除杂物6.调整同轴度不锈钢自吸泵出油量不足1.叶轮流道与吸入管被堵塞2.叶轮或叶轮密封磨损严重3.功率不足或转速太低1.排除堵塞物2.更换口环3.加足功率、调至额定转速不锈钢自吸泵轴功率消耗过大1.流量过大2.转速太高3.泵轴弯曲或叶轮卡碰4.泵内流道堵塞或被卡住1.升高出口压力2.适当降低3.更换或校正4.排队堵塞物。

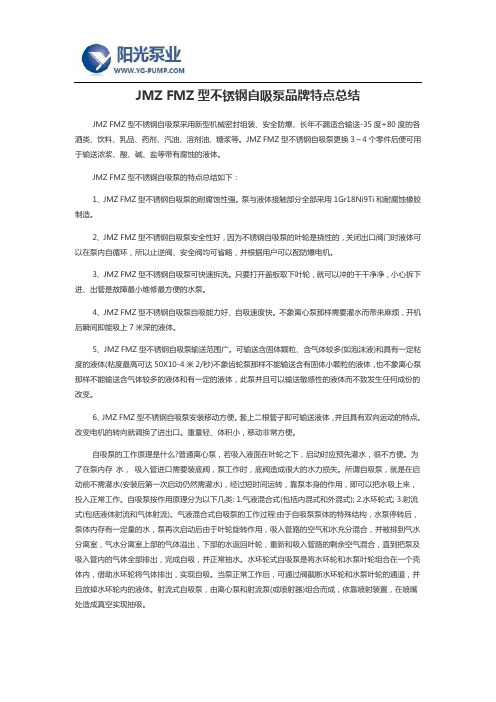

JMZ FMZ型不锈钢自吸泵品牌特点总结JMZ FMZ型不锈钢自吸泵采用新型机械密封组装、安全防爆、长年不漏适合输送-35度+80度的各酒类、饮料、乳品、药剂、汽油、溶剂油、糖浆等。

JMZ FMZ型不锈钢自吸泵更换3～4个零件后便可用于输送浓浆、酸、碱、盐等带有腐蚀的液体。

JMZ FMZ型不锈钢自吸泵的特点总结如下：1、JMZ FMZ型不锈钢自吸泵的耐腐蚀性强。

泵与液体接触部分全部采用1Gr18Ni9Ti和耐腐蚀橡胶制造。

2、JMZ FMZ型不锈钢自吸泵安全性好，因为不锈钢自吸泵的叶轮是挠性的，关闭出口阀门时液体可以在泵内自循环，所以止逆阀、安全阀均可省略，并根据用户可以配防爆电机。

3、JMZ FMZ型不锈钢自吸泵可快速拆洗。

只要打开盖板取下叶轮，就可以冲的干干净净，小心拆下进、出管是故障最小维修最方便的水泵。

4、JMZ FMZ型不锈钢自吸泵自吸能力好、自吸速度快。

不象离心泵那样需要灌水而带来麻烦，开机后瞬间即能吸上7米深的液体。

5、JMZ FMZ型不锈钢自吸泵输送范围广。

可输送含固体颗粒、含气体较多(如泡沫液)和具有一定粘度的液体(粘度最高可达50X10-4米2/秒)不象齿轮泵那样不能输送含有固体小颗粒的液体，也不象离心泵那样不能输送含气体较多的液体和有一定的液体，此泵并且可以输送敏感性的液体而不致发生任何成份的改变。

6、JMZ FMZ型不锈钢自吸泵安装移动方便。

套上二根管子即可输送液体，并且具有双向运动的特点。

改变电机的转向就调换了进出口。

重量轻、体积小，移动非常方便。

自吸泵的工作原理是什么?普通离心泵，若吸入液面在叶轮之下，启动时应预先灌水，很不方便。

为了在泵内存水，吸入管进口需要装底阀，泵工作时，底阀造成很大的水力损失。

所谓自吸泵，就是在启动前不需灌水(安装后第一次启动仍然需灌水)，经过短时间运转，靠泵本身的作用，即可以把水吸上来，投入正常工作。

自吸泵按作用原理分为以下几类: 1.气液混合式(包括内混式和外混式); 2.水环轮式; 3.射流式(包括液体射流和气体射流)。

不锈钢自吸磁力泵结构组成及特点结构组成：1.泵体：不锈钢自吸磁力泵的泵体通常采用不锈钢材料制造，具有良好的耐腐蚀性能和耐高温性能。

泵体内部设置有吸入孔和排出孔，以实现液体吸入和泵送。

2.轴封：由于不锈钢自吸磁力泵的特殊应用环境，传统的机械密封在防腐蚀和耐高温性能方面往往无法满足要求。

因此，不锈钢自吸磁力泵采用了磁力驱动技术，通过磁力耦合代替传统的机械密封，实现了泵体与电机之间的完全分离，杜绝了泄漏问题。

3.叶轮：不锈钢自吸磁力泵的叶轮通常采用闭式叶轮，以增加泵的吸水能力和泵送能力。

叶轮材质也采用不锈钢，以增加泵的耐腐蚀性能和耐高温性能。

4.电机：不锈钢自吸磁力泵的电机通常是隔离型电机，通过磁力耦合传递动力到泵的叶轮，实现泵的工作。

电机与泵体之间通过磁力耦合实现完全隔离，以防止泄漏发生。

特点：1.耐腐蚀性强：不锈钢自吸磁力泵采用不锈钢材料制造，具有良好的耐腐蚀性能，可以泵送各种腐蚀性液体。

2.不堵塞：叶轮采用闭式结构，不易发生堵塞，适用于泵送含有固体颗粒的液体。

3.自吸功能：不锈钢自吸磁力泵具有自吸功能，能够在无液情况下自动吸取液体，并实现泵送。

4.无泄漏：通过磁力耦合技术，实现了泵体与电机的完全隔离，避免了传统机械密封的泄漏问题。

5.节能环保：不锈钢自吸磁力泵采用闭式叶轮和磁力传动技术，减少了能量损失，提高了泵的效率。

6.维护方便：不锈钢自吸磁力泵具有结构简单、体积小、重量轻的特点，便于安装和维护。

总结：不锈钢自吸磁力泵由泵体、轴封、叶轮和电机等部件组成。

它具有耐腐蚀性强、自吸功能、不易堵塞、无泄漏、节能环保和维护方便等特点。

它广泛应用于化工、制药、冶金、环保等行业，泵送各种腐蚀性液体和含有固体颗粒的液体。

不锈钢自吸泵概述及特点不锈钢自吸泵的调试内容：一、起动及操作1、点动自吸泵，注意泵轴的转向是否正确。

2、注意转动时有无不正常的声响和振动。

3、注意压力表及真空表读数，起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后，说明泵内已经上液，进入正常输液作业。

4、在泵进入正常输液作业前即自吸过程中，应特别注意泵内水温升高情况，如果这个过程过长，泵内水温过高，则停泵检查其原因。

5、如果泵内液体温度过高而引起自吸困难，那么可以暂时停机，利用吐出管路中的液体倒流回泵内或向泵体上加储液口处直接向泵内补充液体，使泵内液体降温，然后起动即可。

6、泵在工作过程中如发生强烈振动和噪声，有可能是泵发生汽蚀所致，汽蚀产生的原因有两种：一是进口管流速过大，二是吸程过高。

流速过大时可调节出口控制阀，升高压力表读数，在进口管路有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。

7、泵在工作过程中因故停泵，需再起动时，出口控制阀应稍开(不要全闭)，这样既有利于自吸过程中气体从吐出口排出，又能保证尖在较轻的负责下启动。

8、注意检查管路系统有无渗漏现象。

二、停泵1、首先必须关闭吐出管路上的闸阀。

2、使泵停止转动。

3、在寒冷季节，应浆泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。

三、不锈钢自吸泵电机部分1、接通电源后无反应。

多数是电源插头、电源引出线和电机绕组短路所致。

2、难启动或不能启动,且伴有嗡嗡的声音。

检修时可用小竹片按运转方向快速拨动风叶,若电机迅速运转起来,说明是启动电容或启动绕组损坏,应更换相同容量的电容或修理启动绕组;若电机发卡,多是电机和泵头的机械故障,如轴承损坏、叶轮卡死等。

3、电机能运转,但转速慢,且机壳过热、有烧焦臭味。

多数是电机绕组短路所致,应拆开电机,视损坏情况分别采用焊接、跳线、隔离、重绕等措施修复。

4、运转时噪声大、振动大。

多数是轴承损坏或轴承与机壳的配合不当,需拆开电机检查,若是轴承损坏应更换;若轴承跑外圆,可对泵壳的配合面采用錾花处理;若轴承跑内圆,可对电机轴的磨损部位采用錾花处理,磨损严重的,采用先堆焊后车削的方法修复。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】产品：【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】产品简介：移动式自吸泵简称(酒泵)是按照用户新要求，采用新型机械密封组装，安全防爆，长年不漏。

JMZ自吸酒泵适用输送(-35°C~+120°C)的各种酒精、饮料、乳品、药剂、汽油、溶剂油、糖浆等行业。

FMZ 自吸化工泵适合输送(-35°C~+120°C)的浓浆、酸、碱、盐等化工液体。

本泵具有结构紧凑、操作简便、自吸性能好、体积小、重量轻、性能稳定，不用底阀，起动时不需引灌等特点，是国内的新一代产品，具有广阔的应用市场和发展前景。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】型号意义：【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】性能范围：流量为3M3/h～200M3/h，扬程为15m～60m，口径为：25mm～200mm。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】产品特点：JMZ、FMZ型不锈钢移动式自吸泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

JMZ、FMZ型不锈钢移动式自吸泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】结构说明：1．自吸泵的主要零件有：泵体、叶轮、泵轴、机械密封、悬架等。

2．自吸泵的旋转方面，从进口方面看为逆时针方面。

3．自吸泵的安装形式：有固定和移动式。

固定式自吸泵进出口一般用法兰式；移动式自吸泵进出口一般用束节式。

(注意：固定式水泵法兰一般才用6公斤压力法兰)。

【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】结构图：1束节式盖头9机械密封2放液螺丝10轴承体3阻水阀11油咀4叶轮螺母12泵轴5束节式出口13轴承6泵体14压盖7叶轮15联轴器8泵盖16弹性块【JMZ、FMZ型不锈钢移动式自吸泵,自吸式污水泵】性能参数：名称输送酒类、饮料、汽油、乳品型号主要性能参数输送酸、碱、浓浆及高温液体的型号配套功率(KW)进口(mm)出口(mm)流量(m3／h)扬程(H)吸程(m)转速(r／min)自吸泵25JMZ-2225253225290025FMZ-22 1.1 25JMZ-3025253306290025FMZ-30 1.5 40JMZ-2240256225290040FMZ-22 1.5 40JMZ-3040256306290040FMZ-30 2.2 40JMZ-4040256406290040FMZ-403 50JMZ-22504012225290050FMZ-22 2.2 50JMZ-30T505020306290050FMZ-304【JMZ、FMZ型不锈钢移动式自吸泵】性能曲线图：【JMZ、FMZ型不锈钢移动式自吸泵】安装尺寸图：【JMZ、FMZ型不锈钢移动式自吸泵】使用说明：1.本单位泵出厂时一般都已配好三相电机，用户接上380V电源，转向正确，便可使用。

不锈钢自吸泵原理引言：不锈钢自吸泵是一种常用的工业泵类，广泛应用于供水、农业灌溉、工业循环、给排水等领域。

本文将从不锈钢自吸泵的工作原理、结构构造以及应用特点等方面进行详细介绍。

一、工作原理：不锈钢自吸泵是一种能够自吸并将液体输送出去的泵类。

其工作原理基于离心力和负压效应。

当泵启动时，泵轴带动叶轮高速旋转，产生离心力。

同时，由于叶轮的特殊设计，液体被离心力推向叶轮外缘，并形成负压区域。

这一负压区域使得泵体内的液体通过吸入管道被吸入泵内，形成自吸效果。

随着泵体内液体的不断吸入，泵体内部形成一定的压力，从而使液体被推向出口管道，实现输送功能。

二、结构构造：1. 泵体：不锈钢自吸泵的泵体通常采用不锈钢材质制造，具有良好的耐腐蚀性能和机械强度，适用于输送各种液体。

2. 叶轮：叶轮是不锈钢自吸泵的核心部件，其形状和数量会影响泵的性能。

常见的叶轮形式有开式、半开式和闭式等，根据具体应用需求选用不同形式的叶轮。

3. 泵轴：泵轴是连接电机和叶轮的重要部件，通常采用不锈钢材质制造，具有良好的强度和耐腐蚀性能。

4. 导流器：导流器位于叶轮和泵体之间，起到引导液体流动的作用，提高泵的效率。

5. 密封件：不锈钢自吸泵通常采用机械密封或填料密封形式，以防止泵体内的液体泄漏。

三、应用特点：1. 自吸性能好：不锈钢自吸泵具有良好的自吸性能，能够在启动时迅速吸入液体，并开始输送，无需额外的辅助装置。

2. 耐腐蚀性强：由于采用不锈钢材质制造，不锈钢自吸泵具有良好的耐腐蚀性能，适用于输送各种腐蚀性液体。

3. 结构紧凑：不锈钢自吸泵结构紧凑，体积小，占地面积少，便于安装和维护。

4. 运行稳定可靠：不锈钢自吸泵具有较高的运行稳定性和可靠性，能够长时间连续运行，无需频繁维护。

5. 适应性广泛：不锈钢自吸泵适用于各种液体输送，如水、酸、碱等，可广泛应用于供水、农业灌溉、工业循环、给排水等领域。

结论：不锈钢自吸泵凭借其良好的自吸性能、耐腐蚀性强以及结构紧凑等特点，成为工业泵类中的重要设备。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

现在大多数的工业生产废水及城市污水处理中都会使用到排污泵，这也从侧面说明了排污泵的用途之广泛，并且排污泵还是现在处理污水杂物的主流运输设备之一。

在排污泵中规格型号十分众多，具体有着自吸式、潜水式、液下式等等规格系列，而今天上海沈泉排污泵厂要为大家讲解的就是其中的zw自吸式无堵塞排污泵，用户若是掌握了该款泵自吸排污泵的规格型号参数，那么在日后的选型及应用都是非常有帮助的，具体内容大家请参阅下文。

一、ZW自吸式无堵塞排污泵产品简介：上海沈泉泵阀生产制造的ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G 少维修，性能达到GJ先进水平，具有广阔的应用市场和发展前景。

二、ZW自吸式无堵塞排污泵型号意义：三、ZW自吸式无堵塞排污泵产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

四、ZW自吸式无堵塞排污泵选型技术参数：流量：5-800m3/h;扬程：12-60m;电机功率：2.2-55KW;转速：1450-2900r/min;口径：φ25-φ300;介质温度：≤100℃;自吸高度：4.5-6.0m。

五、ZW型自吸式无堵塞排污泵性能参数表：六、ZW型自吸式无堵塞排污泵选型：用户在对于自吸式污水泵的选型时，可以根据上述参数来进行选择型号，此外，还应当向厂家说明自己的需求，如流量、扬程、介质、工作场景等等，这样厂家就能根据需求来挑选出适合用户的自吸泵。
