自吸泵安装图与用法一、自吸泵的安装图二、自吸泵的用法自吸泵启动前的准备：1、首先清除自吸泵吸水池内所有杂物，如木块、砖头、纤维织品、金属丝等。
在泵运行时，应有措施防止新的杂物进入泵吸水池内。
2、确定泵吸水池内的水位在允许的水位之上，若小于规定值，则泵运行时可能会产生旋涡并将空气带人泵内，引起机组振动和汽蚀，此时应增加泵的淹没深度。
3、检查电机转向(从电机往泵看，叶轮为逆时针方向旋转)。
机组冷却润滑水系统一定要在泵启动之前向机组供水。
4、检查填料的压紧程度，不要太紧或太松，同时，注意填料压盖是否压得均匀。
5、安装好出口压力表，以检测系统阻力，因为在通常情况下，由于系统的变化，需要用阀门调节流量和压力。
为了得到安全和满意的运行效果，在开车前应进行水锤分析。
自吸泵的使用方法及步骤启动：1、满足前面的要求后，可按下列顺序启动机组：排气阀处于工作状态；主泵启动。
2、水泵在真空状态下千万不能启动。
由于停车后，管路系统产生回流，水在泵内引起真空，在泵重新启动之前，要有足够的时问和措施让空气进入泵内，以消除真空。
3、在泵启动和运行时，应考虑避免水锤现象的发生。
为了得到安全和满意的运行效果，不同管路装置采用不同的启动方法。
4、采用一个双速电动阀门，泵和阀门同时启动，阀门在1 5s内全开。
阀门与泵电机联锁，当阀门关闭至30。
时，泵电机断开电源，阀门关闭时间不少于45s。
泵排出阀与泵电机同时启动，阀门行程时间为30s以下。
将泵排出阀开至30。
后，再启动泵和电机，阀门继续开启到全开。
停车时，当阀门关闭至3磁力泵0°时，泵电机才断开电源，阀门关闭时间不少于45s。

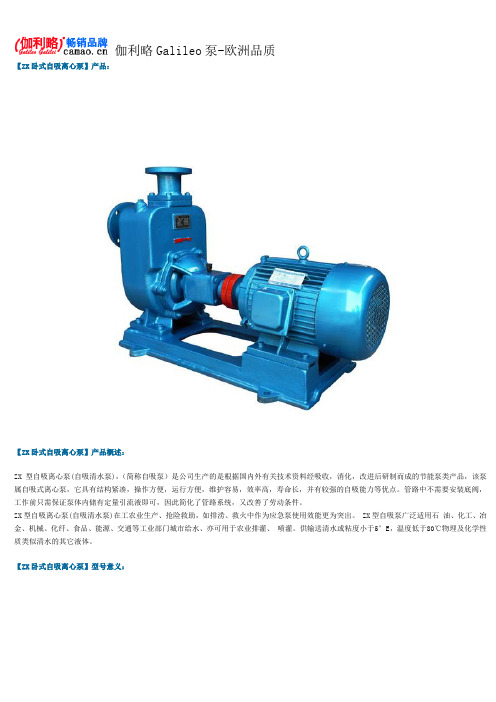

【ZX卧式自吸离心泵】产品：【ZX卧式自吸离心泵】产品概述：ZX型自吸离心泵(自吸清水泵)，（简称自吸泵）是公司生产的是根据国内外有关技术资料经吸收，消化，改进后研制而成的节能泵类产品，该泵属自吸式离心泵，它具有结构紧凑，操作方便，运行方便，维护容易，效率高，寿命长，并有较强的自吸能力等优点。
管路中不需要安装底阀，工作前只需保证泵体内储有定量引流液即可，因此简化了管路系统，又改善了劳动条件。
ZX型自吸离心泵(自吸清水泵)在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。
ZX型自吸泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。
供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
【ZX卧式自吸离心泵】型号意义：【ZX卧式自吸离心泵】产品用途：ZX型自吸泵是卧式自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。
【ZX卧式自吸离心泵】结构图：序号部件名称序号部件名称1进口接管5叶轮2进口单向阀6机械密封3出水接管7轴承座4泵体8泵轴【ZX卧式自吸离心泵】使用范围：流量：3.2～550m3/h扬程：12～80m电机功率：0.75～132kw口径：25～300mm吸程：5～6.5m【ZX型自吸离心泵(自吸清水泵)】性能参数：型号流量Q扬程(m)吸程(m)转速(r/min)自吸性能(min/5m)功率(Kw)(m 3 /h)(L/s)轴功率电机功率25ZX3.2-20 3.20.920 6.52900 1.90.46 1.125ZX3.2-32 3.20.932 6.52900 1.80.8 1.5 40ZX6.3-20 6.3 1.820 6.52900 1.90.87 1.5 40ZX10-4010 2.840 6.52900 1.5 2.74 50ZX15-1215 4.212 6.52900 2.4 1.1 1.5 50ZX18-2018520 6.52900 1.9 1.8 2.2 50ZX12.5-3212.5 3.532 6.52900 1.5 2.13 50ZX20-3020 5.630 6.52900 1.5 2.64 50ZX14-3514 3.935 6.52900 1.5 2.74 50ZX10-4010 2.840 6.52900 1.5 2.74 50ZX12.5-5012.5 3.550 6.52900 1.4 4.3 5.5 50ZXZX15-6015 4.260 6.52900 1.3 6.27.5 50ZX20-7.520 5.67.5 6.52900 1.39.811 65ZX30-15308.315 6.529002 1.93 65ZX25-3225 6.93262900 1.5 4.4 5.5 80ZX35-13359.71362900 3.4 1.93 80ZX43-1743121762900 1.8 3.14 80ZX40-224011.12262900 1.9 4.4 5.5 80ZX50-255013.92562900 1.5 5.27.5 80ZX50-325013.93262900 1.5 6.87.5 80ZX60-556016.75562900 1.51518.5 80ZX60-706016.77062900 1.220.122 100ZX100-2010027.82062900 1.87.811 100ZX100-4010027.84062900 1.816.322 100ZX100-6510027.86562900 1.827.730 100ZX70-757019.47562900 1.824.330 150ZX170-5517047.25552900 1.839.245 150ZX170-6517047.26552900 1.346.355 150ZX160-8016044.48052900 1.253.655 200ZX400-32400111.132********.155 200ZX280-6328077.86351450 1.573.990 200ZX350-6535097.26551450 1.597.2110 250ZX550-32550152.83251450272.375 250ZX400-50400111.1505145028090 250ZX450-5545012555514502102.1110 250ZX400-75400111.17551450 1.5125.6132 300ZX600-32600166.73251450279.290 300ZX500-50500138.950514502104.6110 300ZX550-55550152.855514502117.6132【ZX型自吸离心泵(自吸清水泵)】故障原因及排除方法：故障现象原因分析排除方法ZX自吸泵不出水1.泵壳内未加储液或储液不足2.吸入管路漏气3.转速太低4.吸程太高或吸入管路过长5.机械密封泄漏量过大6.吸入管路气体不能从出口排出1.加足储液2.检查并排除漏气现象3.调整转速4.降低吸程或缩短吸入管路5.修复或更换6.使之排出ZX自吸泵杂音和振动较大1.底脚不稳2.泵轴弯曲3.汽蚀现象4.轴承磨损严重5.进口管路内有杂物6.泵与电动机两者主轴不同心1.加固2.更换或校正3.调整工况4.更换5.清除杂物6.调整同轴度ZX自吸泵出水量不足1.叶轮流道与吸入管被堵塞2.叶轮或叶轮密封磨损严重3.功率不足或转速太低1.排除堵塞物2.更换口环3.加足功率、调至额定转速ZX自吸泵轴功率消耗过大1.流量过大2.转速太高3.泵轴弯曲或叶轮卡碰4.泵内流道堵塞或被卡住1.升高出口压力2.适当降低3.更换或校正4.排队堵塞物怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

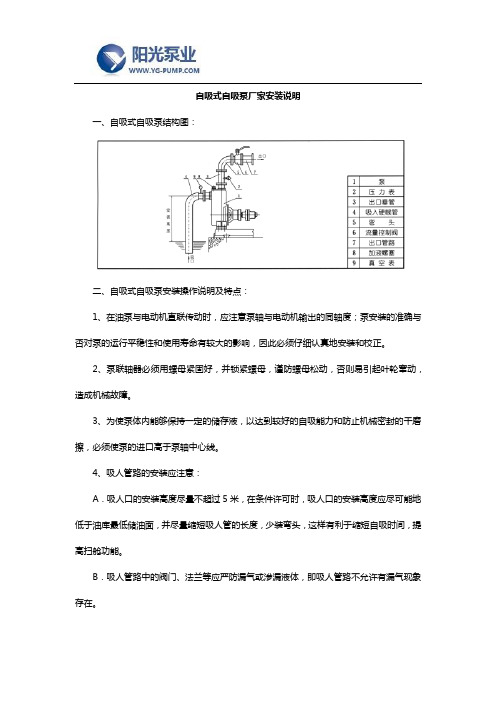

自吸式自吸泵厂家安装说明一、自吸式自吸泵结构图：二、自吸式自吸泵安装操作说明及特点：1、在油泵与电动机直联传动时，应注意泵轴与电动机输出的同轴度；泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。
2、泵联轴器必须用螺母紧固好，并锁紧螺母，谨防螺母松动，否则易引起叶轮窜动，造成机械故障。
3、为使泵体内能够保持一定的储存液，以达到较好的自吸能力和防止机械密封的干磨擦，必须使泵的进口高于泵轴中心线。
4、吸人管路的安装应注意：A．吸人口的安装高度尽量不超过5米，在条件许可时，吸人口的安装高度应尽可能地低于油库最低储油面，并尽量缩短吸人管的长度，少装弯头，这样有利于缩短自吸时间，提高扫舱功能。
B．吸人管路中的阀门、法兰等应严防漏气或渗漏液体，即吸人管路不允许有漏气现象存在。
C．应防止泵体内吸人固体等杂物，为此吸人管路上应设置过滤器。
过滤器的有效过流面积应为吸人管截面的2-3倍，过滤器应定期检查。
D．吸人管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。
5、油泵在安装时，应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查泵壳及管路中有无石块，铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。
泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后，作最后检查，如无不良现象，则认为安装已妥，在试运转中应检查轴承的温度，轴承体的温度不宜超过70度。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为移1 2的胶管或塑料管之用，其螺纹尺寸为M1 2×175。
1 0、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。
水泵安装标准
一、重点控制项目
1.施工前需进行深化设计,泵房总体布局合理,通道顺畅，泵组齐整，管线顺直，控制柜上方不得架设水管。
2.应浇筑泵组混凝土基础，基础高度15~20cm,地脚螺栓至基础边缘距离不应小于IOOmm,混凝土标号不低于C20o
3.水泵底座安装弹簧或橡胶隔振装置，水泵进出口处安装软接头。
4.整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000。
5.吸水管水平管段上不应有气囊和漏气现象。
变径连接时，应采用偏心异径管件并应采用管顶平接。
6.水泵应设置扁钢地网接地，并涂上黑黄相间的油漆；软接头处应用铜线跨接，铜线截面积不小于4平方毫米。
7.管道与泵连接后，不应在其上游进行焊接和气割，防止焊渣进入泵内吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量。
8.基础周边设置集水沟宽15Cm;每台泵组均用管道接引泄水孔，从而保证泵房干爽。
二.一般控制项目
1.水泵装卸和存放符合要求，泵机表面无损坏和锈蚀。
2.泵组设备均设置标识牌，信息准确齐全。
3.气压罐上应安装安全阀、压力表、泄水管、水位指示器等，周围应有不小于0.7m宽的净空。
4.泵房应铺贴地砖,美观，并进行清洁。
三.质量通病现象
1.泵组未设置混凝土基础，或基础开裂，螺栓松动。
2.水泵周围未设置排水沟槽，导致地面湿滑。
3.水泵减震器或软接头未设置，导致管道震动或响声过大。
4.未设置接地网或软接头跨接。
5.吸水管未采用偏心异径管，导致形成气囊，致使水泵喘震。

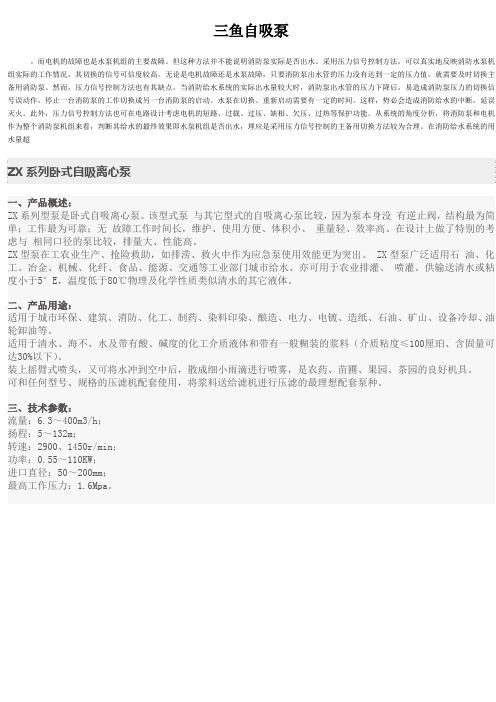

三鱼自吸泵。
而电机的故障也是水泵机组的主要故障。
但这种方法并不能说明消防泵实际是否出水。
采用压力信号控制方法，可以真实地反映消防水泵机组实际的工作情况，其切换的信号可信度较高。
无论是电机故障还是水泵故障，只要消防泵出水管的压力没有达到一定的压力值，就需要及时切换主备用消防泵。
然而，压力信号控制方法也有其缺点。
当消防给水系统的实际出水量较大时，消防泵出水管的压力下降后，易造成消防泵压力的切换信号误动作，停止一台消防泵的工作切换成另一台消防泵的启动。
水泵在切换、重新启动需要有一定的时间。
这样，势必会造成消防给水的中断，延误灭火。
此外，压力信号控制方法也可在电路设计考虑电机的短路、过载、过压、缺相、欠压、过热等保护功能。
从系统的角度分析，将消防泵和电机作为整个消防泵机组来看，判断其给水的最终效果即水泵机组是否出水，理应是采用压力信号控制的主备用切换方法较为合理。
在消防给水系统的用水量超ZX系列卧式自吸离心泵一、产品概述：ZX系列型泵是卧式自吸离心泵。
该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构最为简单；工作最为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。
ZX型泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。
ZX型泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。
供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
二、产品用途：适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
ZX 系列自吸泵是属于自吸式离心泵,它具有结构经凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自吸能力等优点.管路中不需安装底阀,工作前只需保留泵体内储有宣引液即可,因此简化了管路系统,改善了劳动条件.
自吸泵性能参数
流量范围：2m³/h-600m³/h
扬程范围：5m-80m
功率范围：0.75kw-132kw
适用介质：浓度的酸、碱、盐、有机溶剂和清水、污水等
运行温度：-20℃—200℃ 120℃以上采用耐高温材料，详情咨询我公司。
可针对实际工况，选择不同的配置，提供准确的解决方案。
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、
水利、电镀、造纸、石油、矿山、设备、冷却、油轮卸油等.
2、适用于清水、海水及带有酸、碱度的化工介质液体黑和带有一般糊状的浆料（介质粘度100厘珀、含固量可达30%以下）
3、装上摇臂式喷头,双可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好极机具.
4、可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的最理想配套泵种.
河南水泵厂集团有限公司是河南省水泵厂行业的领军企业，国内水泵行业知名企业。
公司前身为河南省水泵厂，经河南省人民政府批准，于2008年初改制为河南省水泵厂有限公司，2013年改制为河南水泵厂集团有限公司（简称：河南水泵集团）。
公司是专业致力于水利水电工程、凿井工程施工，注水泵、潜水泵、消防泵、清水泵、化工泵等研发、生产、销售、技术服务于一体的现代化企业，占地面积17.8万平方米，建筑面积12.9万平方米。
ZX自吸泵型号定义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、ZX系列卧式自吸泵产品概述：ZX系列型泵是卧式自吸泵。
该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构最为简单；工作最为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。
ZX型自吸泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。
ZX型泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。
供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
二、ZX系列卧式自吸泵技术参数：流量：6.3～400m3/h；扬程：5～132m；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。
三、ZX系列卧式自吸泵维护和拆装：该自吸离心泵的特点是结构简单可靠，经久耐用。
在泵正常情况下，一般不需要经常拆?保养。
当发现故障后随时给予排除即可。
1.维护该泵时应注意几个主要部位:a. 滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。
b. 前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
【ZX卧式自吸离心泵】产品：【ZX卧式自吸离心泵】产品概述：ZX型自吸离心泵(自吸清水泵)，（简称自吸泵）是公司生产的是根据国内外有关技术资料经吸收，消化，改进后研制而成的节能泵类产品，该泵属自吸式离心泵，它具有结构紧凑，操作方便，运行方便，维护容易，效率高，寿命长，并有较强的自吸能力等优点。
管路中不需要安装底阀，工作前只需保证泵体内储有定量引流液即可，因此简化了管路系统，又改善了劳动条件。
ZX型自吸离心泵(自吸清水泵)在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。
ZX型自吸泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。
供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
【ZX卧式自吸离心泵】型号意义：【ZX卧式自吸离心泵】产品用途：ZX型自吸泵是卧式自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。
【ZX卧式自吸离心泵】结构图：序号部件名称序号部件名称1进口接管5叶轮2进口单向阀6机械密封3出水接管7轴承座4泵体8泵轴【ZX卧式自吸离心泵】使用范围：流量：3.2～550m3/h扬程：12～80m电机功率：0.75～132kw口径：25～300mm吸程：5～6.5m【ZX型自吸离心泵(自吸清水泵)】性能参数：型号流量Q扬程(m)吸程(m)转速(r/min)自吸性能(min/5m)功率(Kw)(m 3 /h)(L/s)轴功率电机功率25ZX3.2-20 3.20.920 6.52900 1.90.46 1.1 25ZX3.2-32 3.20.932 6.52900 1.80.8 1.5 40ZX6.3-20 6.3 1.820 6.52900 1.90.87 1.5 40ZX10-4010 2.840 6.52900 1.5 2.74 50ZX15-1215 4.212 6.52900 2.4 1.1 1.5 50ZX18-2018520 6.52900 1.9 1.8 2.2 50ZX12.5-3212.5 3.532 6.52900 1.5 2.13 50ZX20-3020 5.630 6.52900 1.5 2.64 50ZX14-3514 3.935 6.52900 1.5 2.74 50ZX10-4010 2.840 6.52900 1.5 2.74 50ZX12.5-5012.5 3.550 6.52900 1.4 4.3 5.5 50ZXZX15-6015 4.260 6.52900 1.3 6.27.5 50ZX20-7.520 5.67.5 6.52900 1.39.811 65ZX30-15308.315 6.529002 1.93 65ZX25-3225 6.93262900 1.5 4.4 5.5 80ZX35-13359.71362900 3.4 1.93 80ZX43-1743121762900 1.8 3.14 80ZX40-224011.12262900 1.9 4.4 5.5 80ZX50-255013.92562900 1.5 5.27.5 80ZX50-325013.93262900 1.5 6.87.5 80ZX60-556016.75562900 1.51518.5 80ZX60-706016.77062900 1.220.122 100ZX100-2010027.82062900 1.87.811 100ZX100-4010027.84062900 1.816.322 100ZX100-6510027.86562900 1.827.730 100ZX70-757019.47562900 1.824.330 150ZX170-5517047.25552900 1.839.245 150ZX170-6517047.26552900 1.346.355 150ZX160-8016044.48052900 1.253.655 200ZX400-32400111.132********.155 200ZX280-6328077.86351450 1.573.990 200ZX350-6535097.26551450 1.597.2110 250ZX550-32550152.83251450272.375 250ZX400-50400111.1505145028090 250ZX450-5545012555514502102.1110 250ZX400-75400111.17551450 1.5125.6132 300ZX600-32600166.73251450279.290 300ZX500-50500138.950514502104.6110300ZX550-55550152.855514502117.6132【ZX型自吸离心泵(自吸清水泵)】故障原因及排除方法：故障现象原因分析排除方法ZX自吸泵不出水1.泵壳内未加储液或储液不足2.吸入管路漏气3.转速太低4.吸程太高或吸入管路过长5.机械密封泄漏量过大6.吸入管路气体不能从出口排出1.加足储液2.检查并排除漏气现象3.调整转速4.降低吸程或缩短吸入管路5.修复或更换6.使之排出ZX自吸泵杂音和振动较大1.底脚不稳2.泵轴弯曲3.汽蚀现象4.轴承磨损严重5.进口管路内有杂物6.泵与电动机两者主轴不同心1.加固2.更换或校正3.调整工况4.更换5.清除杂物6.调整同轴度ZX自吸泵出水量不足1.叶轮流道与吸入管被堵塞2.叶轮或叶轮密封磨损严重3.功率不足或转速太低1.排除堵塞物2.更换口环3.加足功率、调至额定转速ZX自吸泵轴功率消耗过大1.流量过大2.转速太高3.泵轴弯曲或叶轮卡碰4.泵内流道堵塞或被卡住1.升高出口压力2.适当降低3.更换或校正4.排队堵塞物怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
【ZW型无堵塞自吸排污泵】安装尺寸图：型号L L1L2L3L4A F B1B2H Hl H2n3n-d 25-8-15800640115400220210450250300190310500244-φl6 32-5-20800640115400220210450250300190310500244-φl6 32-10-20800640115400220210450250300190310500244-φl6 32-9-30890740140445230220510310360205345540244-φl6 40-10-208006401154002202104502503001903lO500244-φl6 40-20-5800640115400220210450250300190310500244-φl6 40-15-30890740140445230220510310360205345540244-φl6 50-10-20800640115400220210450250300190310500244-φl6 50-20-12800640115400220210450250300190310500244-φl6 50-15-30890740140445230220510310360205345540244-φl6 50-20-351130840135570315350650350410240430630254-φl8 65-30-181120770125520370390720350410250445705254-φl8 65-25-301130840135570315360660350410240430640254-φl8 65-25-401130840135570315360660350410240430640254-φl8 65-40-251130840135570315360660350410240430640254-φl8 65-65-251190840135570380390720350410255465705254-φl8 80-40-161120770125520370390720350410250445705254-φl8 80-40-251190840135570380390720350410255465705254-φl8 80-25-401190840135570380390720350410255465705254-φl8 80-65-251190840135570380390720350410255465705254-φl8 80m80-3513251050170705350390720450500270465725254-φ23 80-40-5013701050170705350390720450500270465725254-φ23 80-50-6013901050170705350390720450500270465725254-φ23 100-80-2013501010170630450430825430480300580820284-φ18 100-100-1513501010170630450430825430480300580820284-φ18 100-100-2014201035200630450430825450500300580820254-φ23 100-100-3015201050170705450430825450500300580820254-φ23100-80-4516201180210785450430825500550325600840284-φ23 100-80-6016201180210785450430825500550325600840284-φ23 100-80-8016701250210785450430825500550325600840284-φ23 125-120-2016501260255750610560990450500325625910304-φ23 150-180-1416501260255750610560990450500325625910304-φ23 150-180-2017101260255750610560990450500325625910304-φ23 150-180-3018201350275800630560990520565350650930304-φ23 150-180-3819301450300850655560990580660350650930304-φ23 200-280-141920144030084080072012055205653656801030304-φ23 200-280-202035144030084080072012055205653656801030304-φ23 200-300-252060144030084080072012055205653656801030304-φ23 200-280-282145154030094080072012055806603857001050304-φ23 250-420-2021801600300100080080013306106804308001200304-φ23 300-800-14258018803001280800103015006106805309001350304-φ23ZW型自吸无堵塞排污泵价格编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)1 25ZW8-15 1.5 2900 1612 2071 2419 2905 3364 37112 32ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39483 40ZW20-15 2.2 2900 1682 2224 2560 3058 3600 39484 40ZW15-30 3 2900 1765 2477 2905 3364 4087 45185 50ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39486 50ZW20-12 2.2 2900 1682 2224 2560 3058 3600 39487 50ZWIB-22 3 2900 1765 2477 2905 3364 4087 45188 50ZW15-30 3 2900 1765 2477 2905 3364 4087 45189 50ZW20-35 5.5 2900 2141 3517 4156 3836 5199 583810 65ZW30-18 4 2900 2141 3058 3545 3670 4587 507411 65ZW30-18 4 1450 2683 3628 4128 5352 6311 681112 65ZW25-30 5.5 2900 2294 3614 4462 4281 5602 629713 65ZW25-40 7.5 2900 2377 3823 4712 4434 5894 661614 65ZW40-25 7.5 2900 2530 3975 4712 4434 5894 661615 65ZW40-16 4 2900 2141 3058 3545 3670 4587 507416 80ZW40-16 4 1450 2669 3628 4128 5352 6311 681117 80ZW65-25 7.5 2900 2599 4059 4782 4823 6269 700618 80ZW80-35 15 2900 3211 5782 6491 5352 7923 864619 80ZW40-50 18.5 2900 3670 6575 7339 6422 9327 1009120 80ZW50-60 22 2900 3823 7645 8535 6881 10703 1159321 100ZWl00-15 7.5 1450 3906 5379 6172 7951 9452 1021722 100ZW100-20 11 1450 4212 6728 7311 8257 10786 1137023 100ZW100-30 22 2900 3670 7492 8382 7339 11162 1205124 100ZW80-45 30 2900 5657 10703 11468 10397 15443 1662425 100ZW80-60 37 2900 6116 11468 12691 10703 16055 1743126 100ZW80-80 45 2900 6881 13761 14984 11468 18348 1972427 125ZW120-20 15 1450 6881 9633 10397 12538 15290 1608228 150ZW180-14 15 1450 6881 9633 10397 12538 15290 16082编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)29 150ZW180-20 22 1450 7186 11162 12163 12844 16819 1782030 150ZW180-30 37 1450 9939 16360 18126 20642 27063 2889831 150ZW180-38 55 1450 10550 18960 20975 21406 29968 3204032 200ZW280-14 22 1450 10397 14373 15366 17736 21712 2148933 200ZW280-20 37 1450 11009 17431 19196 20794 27216 2898234 200ZW300-25 45 1450 11468 18501 20294 20947 27981 2978835 200ZW280-28 55 1450 12691 21253 23116 24158 32721 34583ZWL系列直联式自吸无堵塞排污泵编号型号口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机1 ZWL25-8-15 25 8 15 1.5 2900 1904 3169 2321 35032 ZWL25-8-30 25 8 303 2800 2002 3739 2711 41703 ZWL32-5-20 32 5 20 2.2 2900 2057 3378 2391 37254 ZWL32-10-20 32 10 20 2.2 2900 2057 3378 2391 37255 ZWL32-9-30 32 9 30 3 2900 2280 3739 2711 41706 ZWL40-10-20 40 10 20 2.2 2900 2057 3378 2391 37257 ZWL40-20-15 40 20 15 2.2 2900 2057 3378 2391 37258 ZWL40-15-30 40 15 30 3 2900 2280 3739 2711 41709 ZWL50-20-12 50 20 12 2.2 2900 2057 3378 2391 372510 ZWL50-20-15 50 20 15 2.2 2900 2057 3378 2391 41711 ZWL50-10-20 50 10 20 2.2 2900 2057 3378 2391 372512 ZWL50-15-30 50 15 30 3 2900 2558 3739 2711 417013 ZWL50-18-20 50 18 20 3 2900 2280 3739 2711 417014 ZWL50-20-35 50 20 35 5.5 2900 3336 5352 4101 604715 ZWL50-20-40 50 20 40 7.5 2900 3545 5491 4309 625516 ZWL50-20-50 50 20 50 11 2900 5074 7645 5977 861817 ZWL65-30-18 65 30 18 4 2900 2780 4309 3336 486518 ZWL65-30-18 65 30 18 4 1450 3267 5977 3753 646419 ZWL65-25-30 65 25 30 5.5 2900 3336 5491 4101 604720 ZWL65-25-40 65 25 40 7.5 2900 3545 5352 4309 625521 ZWL65-40-25 65 40 25 7.5 2900 3545 5491 4309 625522 ZWL65-150-30 65 50 30 7.5 2900 3545 5491 4309 625523 ZWL65-65-25 65 65 25 7.5 2900 3545 5491 4309 625524 ZWL65-25-50 65 25 50 11 2900 5074 7645 5977 861825 ZWL80-40-16 80 40 16 4 2900 2780 4309 3336 486526 ZWL8O-40-16 80 40 16 4 1450 3267 5977 3753 646427 ZWL80-40-25 80 40 25 7.5 2900 3545 5491 4309 6255口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配编号型号(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机28 ZWL80-25-40 80 25 40 7.5 2900 3545 5491 4309 625529 ZWL80-65-25 80 65 25 7.5 2900 3545 5491 4309 625530 ZWL80-50-30 80 50 30 7.5 2900 3545 5491 4309 625531 ZWL80-80-35 80 80 35 15 2900 5226 7923 6116 882732 ZWL80-80-45 80 80 45 18.5 2900 5810 8688 6811 966133 ZWL80-50-60 100 50 60 22 2900 6533 10008 7993 1098134 2WL100-100-15 100 100 15 7.5 1450 4726 8757 5421 945235 ZWL100-80-20 100 80 20 7.5 1450 4726 8757 5421 945236 ZWL100-100-20 100 100 20 11 1450 5977 9869 6603 1056437 ZWL100-100-30 100 100 30 22 2000 6811 10356 7645 1112038 ZWL100-80-45 100 80 45 30 2900 10425 16819 12510 1890439 ZWL100-80-60 100 80 60 37 2900 11259 17792 13761 2015540 ZWL100-80-80 100 80 80 45 2900 12927 19599 15429 2210141 ZWL125-120-20 125 120 20 15 1450 8896 15985 9591 1668042 ZWLl50-180-14 150 180 14 15 1450 8896 15985 9591 1668043 ZWL150-200-15 150 200 15 18.5 1450 9869 16958 10842 1793144 ZWL150-200-20 150 200 20 22 1450 10286 17375 11259 1834845 ZWL150-160-30 150 160 30 30 1450 13761 24464 15151 2585446 ZWL150-180-30 150 180 30 37 1450 14734 25576 16263 2696647 ZWL150-180-38 150 180 38 55 1450 18904 30858 21128 3336048 ZWL150-150-45 150 150 45 55 1450 18904 30858 21128 3336049 ZWL200-280-14 200 280 14 22 1450 12788 23908 13761 2488150 ZWL200-280-20 200 280 20 37 1450 16124 27939 17792 2946851 ZWL200-300-25 200 300 25 45 1450 17097 29051 18765 3071952 ZWL200-280-28 200 280 28 55 1450 19460 33777 160545 3586253 ZWL250-420-20 250 420 20 55 1450 23630 37530 27105 4072754 ZWL300-800-14 300 800 14 55 1450 28217 53932 36140 56990。
