自吸泵应该怎样选型及选型举例

ZXL自吸泵型号意义及使用条件
ZXL自吸泵的型号意义一般为ZXL-XX，其中“ZXL”表示自吸泵，而“XX”代表具体的泵型号。

不同的泵型号代表着泵的不同特性和参数，用户在选择ZXL自吸泵时，应根据具体的使用要求和工作环境来选择适合的泵型号。

1.温度：ZXL自吸泵适用于输送清洁水或物理化学性质类似于水的液体，泵体内的工作温度一般在0℃~80℃之间。

如果介质温度超过80℃，需要选用耐热材料制成的泵体。

2.压力：ZXL自吸泵的工作压力范围较广，适用于输送中等压力的液体，一般在1.6MPa以内。

如果介质压力超过1.6MPa，需要选用耐压性能更好的泵型号。

3.流量：ZXL自吸泵的流量范围较大，一般在1~1000m³/h之间。

用户在选择泵型号时，应根据具体的流量需求来选用适合的泵型号，以确保泵的工作效率和性能。

4.泵的材质：ZXL自吸泵的泵体、叶轮和轴承等关键部件通常采用铸铁、不锈钢等材质制成，确保泵的耐腐蚀性和耐磨性。

用户在选择泵型号时，应根据输送介质的特性来选择适合的泵材质，以延长泵的使用寿命。

总之，ZXL自吸泵在选择和使用时，需要考虑到介质的温度、压力、流量以及泵的材质等因素，选择适合的泵型号，并在实际工作中合理操作和维护，以确保泵的正常运行和延长泵的使用寿命。

化工硫酸自吸泵该如何选型？
硫酸腐蚀性很厉害,输送的时候选什么样的化工硫酸自吸泵合适呢?
介质：98%浓硫酸
介质比重：1.84
介质温度：常温
介质中固体颗粒含量：1%细小颗粒
输送流量设计：12立方/小时
输送扬程设计：20米
化工硫酸自吸泵选型概述：
一、材质：
本来可以耐浓硫酸的材质有很多,不同浓度和温度的硫酸对材料的腐
蚀差别较大，对于浓度在80%以上、温度小于80℃的浓硫酸，碳钢和铸铁有较好的耐蚀性，但它不适合高速流动的硫酸，不适用作泵阀的材料。

普通不锈钢如304、316对硫酸介质也用途有限。

因此输送硫酸的泵阀通常采用高硅铸铁、高合金不锈钢制造。

氟塑料具有较好的耐硫酸性能，采用衬氟泵是一种更为经济的选择，所以泵管家建议的材质还是氟塑料，因为该材料不但有耐腐蚀性，其密封性与机械强度也突为显著。

以保证在输送浓硫酸过程中的长久性。

因此建议氟塑料为浓硫酸泵的材质。

二、化工硫酸自吸泵选型：
输送比重为1.84的高比重浓硫酸，显然磁力驱动泵不是理想的选择，因为磁力泵中磁力扭距达不到要求，很可能导致“退磁”或“升温”等不良现象，所以，建议建选用化工硫酸自吸泵。

三、选择化工硫酸自吸泵型号
跟据标准离心泵性能参数表，化工硫酸自吸泵型号:IHF50-32-125。

耐高温自吸泵应该选什么样的自吸泵一、耐高温自吸泵用途耐高温自吸泵通常运用与抽吸热水、也可运用与食品行业抽吸高温的液体例如：豆浆、牛奶等，还可以运用与蒸汽管道破裂后形成的积水，选用不锈钢材质或者合金钢材质还能用于抽吸具有腐蚀性的高温液体作为耐腐蚀耐高温自吸泵使用。

二、耐高温自吸泵选型注意事项很多用户在选用耐高温自吸泵时不知道应该怎样选用不知道耐高温自吸泵用什么自吸泵，下面为大家分享关于耐高温自吸泵的选型注意事项:1、水在大气压下沸点也就在100度，常规的自吸泵在使用过程中水温度超过了60度就明显出现汽蚀现象、导致自吸泵抽不上水或者出水量变小的情况出现，所以我们建议50度以下的温度可以选用常规的自吸泵，超过了50度应该选用自吸泵抗汽蚀效果更好的自吸泵类产品。

例如我公司的：在普通自吸排污泵基础上优化升级的高吸程自吸排污泵类产品如果液体里面没有颗粒杂质需要的流量比较小可以选用博禹的吸水快的自吸泵类产品。

2、耐高温自吸泵还应该注意不要选用直连式的自吸泵类产品应该选用带有联轴器的自吸泵产品比较合适，因为采用有联轴器的自吸泵不会因为水温高的原因把温度传递到电机上面。

三、耐高温自吸泵的种类1、能抽吸含有杂质的耐高温自吸泵这种自吸泵就是博禹公司在ZW自吸排污泵优化升级的一款高吸程自吸泵类产品，这类泵有颗粒无颗粒均能使用，温度在100度以内还能保住抽吸高度达到5-6米左右，如果需要更高必须加装真空辅助装置、利用真空泵快速的把进口管道空气抽干净使其形成负压把水给抽吸上来，我们把它用字母BYGXCZW表示博禹牌高吸程自吸排污泵。

2、不锈钢耐高温自吸泵不锈钢耐高温自吸泵同样是采用联轴器形式的高温自吸泵，主要针对与用于输送具有腐蚀性的高温介质、或者输送一些食品级的液体用，食品上使用的高温自吸泵采用的泵体一律选用精密铸铁的自吸泵，这种不锈钢耐高温自吸泵吸上水的速度特别快。

3、大流量耐高温自吸泵这类高温自吸泵泵体比常规自吸泵要大很多、耐温效果好，运用与一些特殊抢险车上效果比较好、例如有的城市有蒸汽管网当一些特殊情况导致管网爆裂之后形成的积水需要抽排时就可以使用该系列大流量耐高温自吸泵。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家就为大家简单的讲解下这款自吸排污泵的型号及参数，以便大家在日后的选型中能够有很好的帮助。

现在就请大家跟着小编一起来看看下面的内容吧。

自吸无堵塞排污泵概述：上海品牌厂家沈泉泵阀生产制造的ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可像一般的清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G少维修，性能达到G家先进水平，具有广阔的应用市场和发展前景。

ZW自吸式无堵塞排污泵型号意义：ZW型自吸式无堵塞排污泵可选流量范围：5-800(m3/h); 功率范围：1.5-55(KW); 扬程范围：12-60(m); 口径范围：25-300(mm)，当然如需了解更多的详细内容可直接参考站内的ZW自吸式无堵塞排污泵产品介绍。

且此款自吸排污泵还拥有以下优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

好了，以上就是关于ZW自吸式无堵塞排污泵型号及参数的内容，希望能够帮助到大家。

若是还想了解更多相关泵类知识内容，可持续关注本站，沈泉将会为大家时时更新更多相关泵类知识内容。

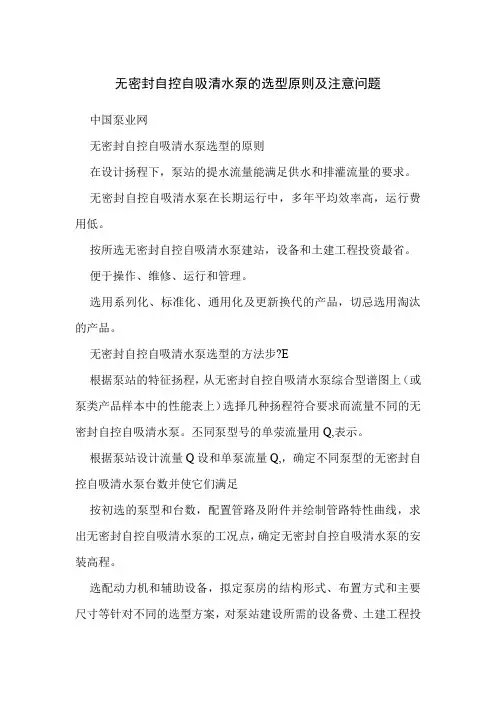

无密封自控自吸清水泵的选型原则及注意问题中国泵业网无密封自控自吸清水泵选型的原则在设计扬程下，泵站的提水流量能满足供水和排灌流量的要求。

无密封自控自吸清水泵在长期运行中，多年平均效率高，运行费用低。

按所选无密封自控自吸清水泵建站，设备和土建工程投资最省。

便于操作、维修、运行和管理。

选用系列化、标准化、通用化及更新换代的产品，切忌选用淘汰的产品。

无密封自控自吸清水泵选型的方法步?E根据泵站的特征扬程，从无密封自控自吸清水泵综合型谱图上（或泵类产品样本中的性能表上）选择几种扬程符合要求而流量不同的无密封自控自吸清水泵。

丕同泵型号的单荥流量用Q,表示。

根据泵站设计流量Q设和单泵流量Q,，确定不同泵型的无密封自控自吸清水泵台数并使它们满足按初选的泵型和台数，配置管路及附件并绘制管路特性曲线，求出无密封自控自吸清水泵的工况点，确定无密封自控自吸清水泵的安装高程。

选配动力机和辅助设备，拟定泵房的结构形式、布置方式和主要尺寸等针对不同的选型方案，对泵站建设所需的设备费、土建工程投资、运行管理费等进行估算。

根据无密封自控自吸清水泵选型原则，按照各方案的技术经济条件，供水可靠性、适应性进行分析与比较，选出最优方案，最后确定采用的泵型和台数。

无密封自控自吸清水泵选型中应注意的问题无密封自控自吸清水泵类型的选择排灌泵站常用的叶片泵有离心泵、轴流泵和混流泵等。

离心泵扬程较大，流量较小；轴流泵扬程较低、流量较大；混流泵介于离心泵和轴流泵二者之间。

一般情况下，设计扬程小于10m，宜选轴流泵；5?20m时选混流泵较好；20?100m时应首选单级离心泵；大于100m 时，可选多级离心泵。

轴流泵和混流泵都可选用时，应优先选用混流泵。

因为混流泵的高效区比轴流泵宽、流量变化时，轴功率变化小，动力机在额定功率左右运行，比较经济，适应流量范围广，抗汽蚀性能好，泵站土建工程投资少，安装检修方便等。

离心泵和混流泵都可选用时，如扬程变化较大，应优先选用离心泵。

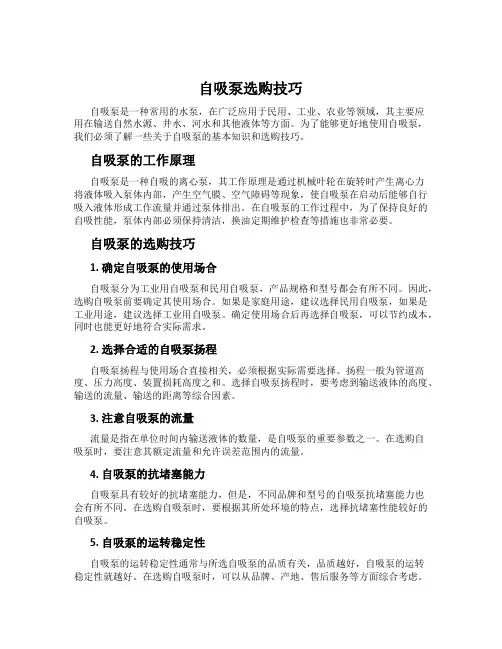

自吸泵选购技巧自吸泵是一种常用的水泵，在广泛应用于民用、工业、农业等领域，其主要应用在输送自然水源、井水、河水和其他液体等方面。

为了能够更好地使用自吸泵，我们必须了解一些关于自吸泵的基本知识和选购技巧。

自吸泵的工作原理自吸泵是一种自吸的离心泵，其工作原理是通过机械叶轮在旋转时产生离心力将液体吸入泵体内部，产生空气膜、空气障碍等现象，使自吸泵在启动后能够自行吸入液体形成工作流量并通过泵体排出。

在自吸泵的工作过程中，为了保持良好的自吸性能，泵体内部必须保持清洁，换油定期维护检查等措施也非常必要。

自吸泵的选购技巧1. 确定自吸泵的使用场合自吸泵分为工业用自吸泵和民用自吸泵，产品规格和型号都会有所不同。

因此，选购自吸泵前要确定其使用场合。

如果是家庭用途，建议选择民用自吸泵，如果是工业用途，建议选择工业用自吸泵。

确定使用场合后再选择自吸泵，可以节约成本，同时也能更好地符合实际需求。

2. 选择合适的自吸泵扬程自吸泵扬程与使用场合直接相关，必须根据实际需要选择。

扬程一般为管道高度、压力高度、装置损耗高度之和。

选择自吸泵扬程时，要考虑到输送液体的高度、输送的流量、输送的距离等综合因素。

3. 注意自吸泵的流量流量是指在单位时间内输送液体的数量，是自吸泵的重要参数之一。

在选购自吸泵时，要注意其额定流量和允许误差范围内的流量。

4. 自吸泵的抗堵塞能力自吸泵具有较好的抗堵塞能力，但是，不同品牌和型号的自吸泵抗堵塞能力也会有所不同。

在选购自吸泵时，要根据其所处环境的特点，选择抗堵塞性能较好的自吸泵。

5. 自吸泵的运转稳定性自吸泵的运转稳定性通常与所选自吸泵的品质有关，品质越好，自吸泵的运转稳定性就越好。

在选购自吸泵时，可以从品牌、产地、售后服务等方面综合考虑。

6. 自吸泵的价格自吸泵的价格也是我们必须考虑的一个问题。

在选购自吸泵时，一定要选择性价比比较高的自吸泵，可以根据产品质量、品牌知名度、售后服务等方面进行综合考虑。

自吸泵型号特点及选型一、概述WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温耐压、一次引流、终生自吸等多种功能。

目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共一千余种规格。

在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

二、独特的优点1、采用泵用连环式多面离心密封装置，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了跑、冒、滴、漏，是替代原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。

2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。

3、移植真空泵原理，自吸性能稳定可靠，特别是采用电动空气控制阀，真正实现了一次引流，终生自吸。

4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。

5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

三、不同造型的用途特点长方型、圆锥型为您提供了不同形式的安装选择余地;防爆型适用于易燃、易爆环境;户外型借助安全的立体户外罩，在露天工作的情况下，有效的防雨、防雾、防潮、防湿;推车移动型可将水泵推移到您所需要的工位上作业。

四、关于配套电机功率为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等级。

您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件是：连续运行，吸程，流量，扬程三项性能均需达标(选定型号的规定标准); B级工况条件是：连续运行，三项性能只需两项达标; C级工况条件是：连续运行，三项性能只需一项达标;五、选型方法(1)性能参数表中类别代码栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。

材质符号栏中T、G、PP、BXG四组字母分别代表：铁、钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)四种材质。

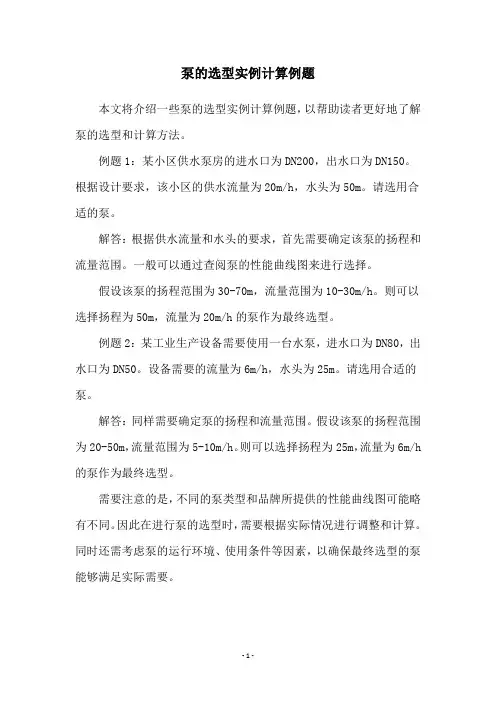

泵的选型实例计算例题
本文将介绍一些泵的选型实例计算例题，以帮助读者更好地了解泵的选型和计算方法。

例题1：某小区供水泵房的进水口为DN200，出水口为DN150。

根据设计要求，该小区的供水流量为20m/h，水头为50m。

请选用合适的泵。

解答：根据供水流量和水头的要求，首先需要确定该泵的扬程和流量范围。

一般可以通过查阅泵的性能曲线图来进行选择。

假设该泵的扬程范围为30-70m，流量范围为10-30m/h。

则可以选择扬程为50m，流量为20m/h的泵作为最终选型。

例题2：某工业生产设备需要使用一台水泵，进水口为DN80，出水口为DN50。

设备需要的流量为6m/h，水头为25m。

请选用合适的泵。

解答：同样需要确定泵的扬程和流量范围。

假设该泵的扬程范围为20-50m，流量范围为5-10m/h。

则可以选择扬程为25m，流量为6m/h 的泵作为最终选型。

需要注意的是，不同的泵类型和品牌所提供的性能曲线图可能略有不同。

因此在进行泵的选型时，需要根据实际情况进行调整和计算。

同时还需考虑泵的运行环境、使用条件等因素，以确保最终选型的泵能够满足实际需要。

- 1 -。

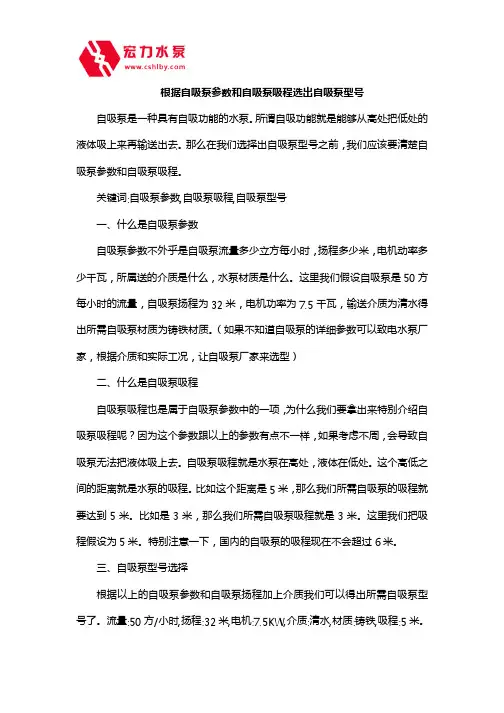

根据自吸泵参数和自吸泵吸程选出自吸泵型号自吸泵是一种具有自吸功能的水泵。

所谓自吸功能就是能够从高处把低处的液体吸上来再输送出去。

那么在我们选择出自吸泵型号之前，我们应该要清楚自吸泵参数和自吸泵吸程。

关键词:自吸泵参数,自吸泵吸程,自吸泵型号一、什么是自吸泵参数自吸泵参数不外乎是自吸泵流量多少立方每小时，扬程多少米，电机动率多少千瓦，所属送的介质是什么，水泵材质是什么。

这里我们假设自吸泵是50方每小时的流量，自吸泵扬程为32米，电机功率为7.5千瓦，输送介质为清水得出所需自吸泵材质为铸铁材质。

（如果不知道自吸泵的详细参数可以致电水泵厂家，根据介质和实际工况，让自吸泵厂家来选型）二、什么是自吸泵吸程自吸泵吸程也是属于自吸泵参数中的一项，为什么我们要拿出来特别介绍自吸泵吸程呢？因为这个参数跟以上的参数有点不一样，如果考虑不周，会导致自吸泵无法把液体吸上去。

自吸泵吸程就是水泵在高处，液体在低处。

这个高低之间的距离就是水泵的吸程。

比如这个距离是5米，那么我们所需自吸泵的吸程就要达到5米。

比如是3米，那么我们所需自吸泵吸程就是3米。

这里我们把吸程假设为5米。

特别注意一下，国内的自吸泵的吸程现在不会超过6米。

三、自吸泵型号选择根据以上的自吸泵参数和自吸泵扬程加上介质我们可以得出所需自吸泵型号了。

流量:50方/小时,扬程:32米,电机:7.5KW,介质:清水,材质:铸铁,吸程:5米。

得出自吸泵型号:ZX80-65-160。

以上自吸泵型号顺便做个解释：ZX代表清水自吸泵，80代表进口为80mm，65代表出口为65mm，160代表叶轮直径为160mm。

其实目前国内很多机械产品都是根据所需机械参数和实际工况来选型的，比如说像铁矿干式磁选机也必须要知道它的参数才能选择出他的型号。

以上就是我们根据自吸泵参数和自吸泵吸程选出的自吸泵型号。

特别注意一下：离心泵中的管道离心泵也可以当成自吸泵来使用，但是我们要考虑到管道离心泵的汽蚀余量，这里就不做介绍了，我们会单级单吸离心泵的技术文章中来详细介绍。

ZX化工自吸式泵的选择型号需求
ZX自吸式泵选择型号需满足泵流量、泵扬程、电压、吸程及其温度等基本的工艺参数需求。

依据传输的液体特性需要满足耐腐蚀、防爆等需求。

如果泵送的液体含有固体可以，需要询问颗粒直径是不是能够完整经过叶轮缝隙，不然会产生堵塞等状况。

轴封需求：ZX化工自吸式泵依据传输的液体化学属性，挑选适合的材质，尽量延长泵轴封的应用寿命。

较之易燃易爆区域用泵，应挑选改进型自吸式泵即CYZ-A防爆自吸油泵，该泵配置的新型防爆电动机及其铜质叶轮可以传输轻质油，确保不发生火花状况，若防爆等级有特殊需求需提前提出，不然配置的都是EXDIIBT4型电动机。

部分稀酸液体挑选不锈钢也不是最佳的挑选时可以挑选氟合金自吸式泵，虽然价格较高，但是可以确保不产生腐蚀。

化工自吸式泵由于需要连续长久运转，选择型号环节不可马虎，装配、应用及其维护依据应用说明书操控即可，前期的选择型号如果出现较大偏差会致使应用中泵应用达不到更好状态，易损件(机封、轴承)容易损坏，泵运作不平稳产生强烈跳动，电动机发热超电流等一系列故障，这是调换泵都无法处理的。

自吸式泵吸不上水的因素及处理办法。

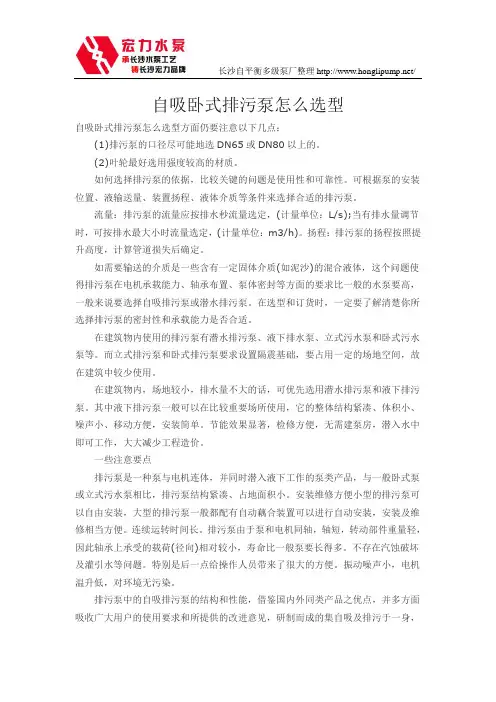

自吸卧式排污泵怎么选型自吸卧式排污泵怎么选型方面仍要注意以下几点：(1)排污泵的口径尽可能地选DN65或DN80以上的。

(2)叶轮最好选用强度较高的材质。

如何选择排污泵的依据，比较关键的问题是使用性和可靠性。

可根据泵的安装位置、液输送量、装置扬程、液体介质等条件来选择合适的排污泵。

流量：排污泵的流量应按排水秒流量选定，(计量单位：L/s);当有排水量调节时，可按排水最大小时流量选定，(计量单位：m3/h)。

扬程：排污泵的扬程按照提升高度，计算管道损失后确定。

如需要输送的介质是一些含有一定固体介质(如泥沙)的混合液体，这个问题使得排污泵在电机承载能力、轴承布置、泵体密封等方面的要求比一般的水泵要高，一般来说要选择自吸排污泵或潜水排污泵。

在选型和订货时，一定要了解清楚你所选择排污泵的密封性和承载能力是否合适。

在建筑物内使用的排污泵有潜水排污泵、液下排水泵、立式污水泵和卧式污水泵等。

而立式排污泵和卧式排污泵要求设置隔震基础，要占用一定的场地空间，故在建筑中较少使用。

在建筑物内，场地较小，排水量不大的话，可优先选用潜水排污泵和液下排污泵。

其中液下排污泵一般可以在比较重要场所使用，它的整体结构紧凑、体积小、噪声小、移动方便，安装简单。

节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

一些注意要点排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。

安装维修方便小型的排污泵可以自由安装，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。

连续运转时间长。

排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷(径向)相对较小，寿命比一般泵要长得多。

不存在汽蚀破坏及灌引水等问题。

特别是后一点给操作人员带来了很大的方便。

振动噪声小，电机温升低，对环境无污染。

排污泵中的自吸排污泵的结构和性能，借鉴国内外同类产品之优点，并多方面吸收广大用户的使用要求和所提供的改进意见，研制而成的集自吸及排污于一身，即可象一般清水自吸泵那样不需安底阀，不需引灌水、又可抽吸含有大颗固体块、长纤维的污物、沉淀物、废矿杂质、粪便处理及一切工程污水和胶质液体;排污泵选型与维护：对于排污泵来说最关键的问题是可靠性问题，因为需要输送的介质是一些含有固体物料的混合液体，这个问题使得排污泵在密封、电机承载能力、轴承布置及选用等方面的要求比一般的泵要高，因此在选型时，一定要了解清楚排污泵的密封可靠性和承载能力。

【ZCQ型自吸式磁力泵】产品：【ZCQ型自吸式磁力泵】产品简介：ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本公司工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。

【ZCQ型自吸式磁力泵】型号意义：【ZCQ型自吸式磁力泵】工作原理：ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。

泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

【ZCQ型自吸式磁力泵】主要特点：ZCQ型自吸式磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。

【ZCQ型自吸式磁力泵】产品用途：ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。

【ZCQ型自吸式磁力泵】结构图：1泵体2静环3动环4加水螺栓5叶轮6密封圈7隔板8隔离板9外磁钢总成10内磁钢总成11泵轴12轴套13联接架14电机【ZCQ型自吸式磁力泵】性能参数：型号口径扬程m流量L/min电机功率KW转速r/min电压V自吸性能m/3分进口mm出口mmZCQ20-12-100201212500.372900220/3804 ZCQ25-20-115252015110 1.129003804 ZCQ32-25-115322515110 1.129003804 ZCQ32-25-145322525110 1.129003804ZCQ40-32-132403220180 2.229003804 ZCQ40-32-160403232180429003804 ZCQ50-40-145504025240429003804 ZCQ50-40-160504032220429003804 ZCQ65-50-145655025280 5.529003804 ZCQ65-50-1606550324507.529003804 ZCQ80-65-1258065208007.529003804 ZCQ80-65-1608065328001529003804注：泵体材质不锈钢(1Cr18Ni9Ti)【ZCQ型自吸式磁力泵】性能曲线图：【ZCQ型自吸式磁力泵】安装示意图：【ZCQ型自吸式磁力泵】安装尺寸图：型号A B1B2B3h H H1H2L L1L2m-Φd ZCQ20-15-110901501982256022554315410902104--Φ18 ZCQ25-20-11510018025028080240603505501202854--Φ12 ZCQ32-25-11510018025028080240603505501202854--Φ12 ZCQ32-25-14510518025028080255603605551302854--Φ12 ZCQ40-32-13210520027031090265603756101303504--Φ14 ZCQ40-32-160115260320360112295604206851703054--Φ14 ZCQ50-40-145115260320360112295604206851703054--Φ14 ZCQ50-40-160115260320360112295604206851703054--Φ14 ZCQ65-50-145145280345390132315604407602103604--Φ16 ZCQ65-50-160150280345390132345604757751853604--Φ16 ZCQ80-65-12517028034539013244660510802203604--Φ16 ZCQ80-65-16018035042047016048010065010002703904--Φ18【ZCQ型自吸式磁力泵】安装使用：1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。

自吸式自吸泵品牌及选型说明一、自吸式自吸泵拆装维修：该泵的特点是结构简单可靠，经久耐用。

在泵正常情况下，一般不需要经常拆开保养。

当发现故障后随时给予排除即可。

1．维护该泵时应注意几个主要部位。

A．滚动轴承：当油泵长期运行后，轴承磨损到一定程度时，须进行更换。

B．前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。

C．机械密封：机械密封在不漏油的情况下，一般不应拆开检查。

若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。

装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。

因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。

其修复办法，可对磨擦付端面进行研磨使恢复镜面。

机械密封产生泄漏的另一原因是“o”形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。

此时则需调整或更换“O”形密封圈进行重新装配。

2．油泵拆装顺序：A．拆下电动机或脱出联轴器。

B．拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。

C．拆下叶轮螺母，拉出叶轮，检查叶轮和后密封环的径向间隙。

D．松出机械密封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“o”形密封圈(或缓冲垫)的密封情况。

E．旋出联轴器的紧定螺母，拉出联轴器。

F．拆下轴承端盖，拆出泵轴和轴承。

G．安装时以相反顺序进行装配即可。

二、自吸式自吸泵故障原因及排除方法：三、自吸式自吸泵结构图：--- 四、自吸式自吸泵型号定义：例如：80CYZ-A-3280-吸入口径(mm)C-能满足船用要求Y-输送介质为油Z-自吸泵A-改进型32-扬程(m)。

自吸排污泵正确选型自吸排污泵作为一种非常常用的污水泵，其在市政、工业和农业中的应用特别广泛。

正确选型的自吸排污泵能够起到事半功倍的效果，提升工作效率，节省能源成本。

因此，对于需要选型的用户来说，了解自吸排污泵选型的几个关键因素是特别必要的。

1. 自吸高度自吸高度是指自吸排污泵从常温自吸高度的最大距离。

要依据实在的应用环境选择相应自吸高度的自吸排污泵。

在实际应用中，假如自吸高度小于所选自吸排污泵的自吸高度，那么自吸排污泵就无法正常启动。

反之，假如所选自吸排污泵的自吸高度大于实际应用环境下的自吸高度，则会造成挥霍，加添能源成本。

因此，在选型时，确定要精准测量所需自吸高度，以选择合适的自吸排污泵。

2. 流量流量是自吸排污泵一个紧要的性能指标。

它是指自吸排污泵单位时间内流过的液体体积。

在选型时，需要依据工作场景中的实际流量需求来选择匹配的自吸排污泵。

假如自吸排污泵的流量小于实际需求，那么会导致无法充分使用要求；而假如自吸排污泵的流量过大，则会造成能源的挥霍，加添成本。

3. 扬程扬程是指自吸排污泵输送液体过程中所需要克服的液体重力势能的高度。

也就是说，可以将扬程视为自吸排污泵在输液过程中的“高度”。

在实际应用场景中，所需扬程也是一个至关紧要的因素。

假如所选自吸排污泵的扬程不足以覆盖实际应用场景中的高度差，那么会导致无法正常工作的情况。

4. 液体性质另外，在进行自吸排污泵选型时，还需要考虑液体的性质。

比如，液体的温度、浓度、腐蚀性等因素，都会对自吸排污泵的选型产生影响。

在实际应用中，假如液体粘稠度过大、温度过高，那么会对自吸排污泵的使用效率产生影响。

同时，假如液体中的腐蚀性比较强，那么需要选择具有较高耐腐蚀本领的自吸排污泵。

5. 应用环境最后，还需要考虑应用环境的因素。

比如，选型时需要考虑自吸排污泵的外形尺寸是否符合安装要求，是否需要防爆、防护等特别要求等。

在实际使用中，需要依据实在的应用要求，选择不同类型、不同材质、不同规格的自吸排污泵。

自吸泵选型计算公式自吸泵是一种常见的抽水设备，在很多领域都有广泛的应用。

要想选到合适的自吸泵，就得搞清楚选型计算公式，这可关系到它能不能高效稳定地工作。

咱先来说说自吸泵选型的重要性。

就拿我之前在一个工厂的经历来说吧，那时候厂里的自吸泵老是出问题，不是抽不上水，就是效率极低，搞得生产都受到了影响。

后来一查，原来是选型没选对！这就好比让一个小孩去干大人的重活，能不累垮嘛。

自吸泵选型的计算公式，主要涉及到流量、扬程、功率这些关键参数。

流量呢，简单说就是单位时间内通过泵的液体体积，这就好比一条河，流量大，水流就多。

扬程呢，指的是泵能够把液体提升的高度，就像你爬山，爬得越高，扬程就越大。

功率嘛，就是泵干活儿需要的力气，力气大，干活儿就更带劲。

流量的计算公式是：Q = V × t ，其中 Q 表示流量，V 是体积，t 是时间。

比如说，在 10 秒钟内抽了 5 立方米的水，那流量就是 5÷10 =0.5 立方米每秒。

扬程的计算就稍微复杂点啦。

要考虑液体的比重、管道的阻力、垂直高度等等。

一般来说，总扬程 = 实际扬程 + 损失扬程。

实际扬程就是你要把水提升的高度，损失扬程得考虑管道的摩擦、弯头的阻力这些因素。

功率的计算也有讲究，P = ρgQH/η ，这里面 P 是功率，ρ 是液体密度，g 是重力加速度，Q 是流量，H 是扬程，η 是泵的效率。

我还记得有一次，给一个小型农场选自吸泵。

农场主跟我说，他要灌溉一大片果园，需要足够的水量。

我就按照上面的公式，仔细计算了流量和扬程。

还特意去果园实地查看了管道的长度和布置，考虑了可能的阻力损失。

最后选了一台功率合适的自吸泵，那效果，杠杠的！果园的灌溉问题完美解决，农场主笑得合不拢嘴。

在实际选型的时候，可不能光靠公式生搬硬套。

还得考虑很多实际情况，比如水质的情况、温度的影响、安装环境等等。

而且不同厂家的自吸泵，性能也会有些差异，所以得多比较、多了解。

总之，自吸泵选型计算公式是个重要的工具，但要用好它，还得结合实际，用心去琢磨。

自吸排污泵的好处及选择方法使用潜水泵产品的场合用自吸泵也能使用而且成本比较低，自吸泵有清水自吸泵、无堵塞自吸排污泵、不锈钢耐腐蚀自吸泵、增强聚丙烯自吸泵、氟塑料合金自吸泵、无密封自控自吸泵等。

所以有必要为您讲解关于自吸泵的好处有哪些：1、自吸泵的好处之一是它不需要安装在水池里面而是装在水池上面，避免了潜水泵常年浸泡在水池中容易被锈蚀或者由于密封件损坏而导致潜水泵电机进水而烧坏电机。

2、自吸泵的好处还可以采用防爆电机的可以输送易燃易爆的液体，例如汽油（叶轮采用铜叶轮的自吸油泵）、酒精等液体。

3、自吸泵的好处之一还有可以采用柴油机驱动为动力的用于农田灌溉、应急抢险无电源的场所。

4、自吸泵还可以装在移动拖车上面或者大型电源泵车上面用于城市防汛抢险之用抽取城市积水之用。

5、自吸泵第一次灌水后以后就不需要灌水，能把低处或者远处的液体抽吸到泵体里面来再排走，进口不需要安装底阀不像离心泵一样遇到液位比泵低的工况必须在进口管道装底阀，离心泵停机时间长了由于底阀密封性能不好进口管道里面的水回流之后下次启动还需要罐水，而且安装底阀之后还会影响离心泵的流量，而自吸泵就避免了此类现象，这也是使用自吸泵的好处之一。

6、小型自吸泵进口管道可以配软管使用，能达到可以移动进口软管抽吸不同点液体的作用，而不用移动自吸泵就能达到移动点抽液的作用，比如抽吸多个油桶就用得到。

用户选择水泵时，最好是到农机部门认可的销售点，一定要认清生产厂家。

建议优先考虑购买自吸排污泵，并且看清牌号和产品质量合格证。

千万不能购买“三无”（即无生产厂家、无生产日期、无生产许可证）产品，否则出现了问题，用户将束手无策.永嘉县海坦泵业有限公司三证齐全、质量可靠、生产各项性能均严格按照国家相关标准要求的企业。

水泵是建筑给水系统中的主要升压设备，除了直接给水方式和单设水箱给水方式外，其他给水方式都需要使用水泵。

在建筑给水系统中，一般较多采用离心式水泵。

离心泵的共同特点是结构简单、体积小、效率高、流量和扬程在一定范围内可调及运转平稳等特点。

耐高温自吸泵选型耐高温自吸泵选型耐高温自吸泵用途耐高温自吸泵通常运用与抽吸热水、也可运用与食品行业抽吸高温的液体例如：豆浆、牛奶等，还可以运用与蒸汽管道破裂后形成的积水，选用不锈钢材质或者合金钢材质还能用于抽吸具有腐蚀性的高温液体作为耐腐蚀耐高温自吸泵使用。

耐高温自吸泵选型注意事项1、水在大气压下沸点也就在100度，常规的自吸泵在使用过程中水温度超过了60度就明显出现汽蚀现象、导致自吸泵抽不上水或者出水量变小的情况出现，所以我们建议50度以下的温度可以选用常规的自吸泵，超过了50度应该选用自吸泵抗汽蚀效果更好的自吸泵类产品。

例如我公司的：在普通自吸排污泵基础上优化升级的高吸程自吸排污泵类产品如果液体里面没有颗粒杂质需要的流量比较小可以选用的吸水快的自吸泵类产品。

2、耐高温自吸泵还应该注意不要选用直连式的自吸泵类产品应该选用带有联轴器的自吸泵产品比较合适，因为采用有联轴器的自吸泵不会因为水温高的原因把温度传递到电机上面。

耐高温自吸泵的种类1、能抽吸含有杂质的耐高温自吸泵这种自吸泵就是在ZW自吸排污泵优化升级的一款高吸程自吸泵类产品，这类泵有颗粒无颗粒均能使用，温度在100度以内还能保住抽吸高度达到5-6米左右，如果需要更高必须加装真空辅助装置、利用真空泵快速的把进口管道空气抽干净使其形成负压把水给抽吸上来，我们把它用字母BYGXCZW表示高吸程自吸排污泵。

2、不锈钢耐高温自吸泵不锈钢耐高温自吸泵同样是采用联轴器形式的高温自吸泵，主要针对与用于输送具有腐蚀性的高温介质、或者输送一些食品级的液体用，食品上使用的高温自吸泵采用的泵体一律选用精密铸铁的自吸泵，这种不锈钢耐高温自吸泵吸上水的速度特别快。

3、大流量耐高温自吸泵这类高温自吸泵泵体比常规自吸泵要大很多、耐温效果好，运用与一些特殊抢险车上效果比较好、例如有的城市有蒸汽管网当一些特殊情况导致管网爆裂之后形成的积水需要抽排时就可以使用该系列大流量耐高温自吸泵。

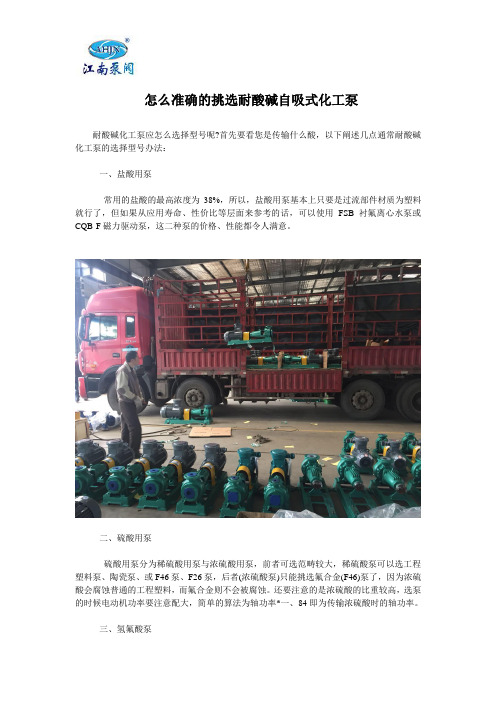

怎么准确的挑选耐酸碱自吸式化工泵耐酸碱化工泵应怎么选择型号呢?首先要看您是传输什么酸，以下阐述几点通常耐酸碱化工泵的选择型号办法：一、盐酸用泵常用的盐酸的最高浓度为38%，所以，盐酸用泵基本上只要是过流部件材质为塑料就行了，但如果从应用寿命、性价比等层面来参考的话，可以使用FSB衬氟离心水泵或CQB-F 磁力驱动泵，这二种泵的价格、性能都令人满意。

二、硫酸用泵硫酸用泵分为稀硫酸用泵与浓硫酸用泵，前者可选范畴较大，稀硫酸泵可以选工程塑料泵、陶瓷泵、或F46泵、F26泵，后者(浓硫酸泵)只能挑选氟合金(F46)泵了，因为浓硫酸会腐蚀普通的工程塑料，而氟合金则不会被腐蚀。

还要注意的是浓硫酸的比重较高，选泵的时候电动机功率要注意配大，简单的算法为轴功率*一、84即为传输浓硫酸时的轴功率。

三、氢氟酸泵氢氟酸的腐蚀性非常强，提倡使用氟合金磁力驱动泵，且一定要将该系列泵的陶瓷件换成耐氢氟酸的材质。

四、硝酸泵硝酸传输泵也提倡使用氟合金磁力驱动泵，且橡胶密封圈要换成氟合金材质的。

五、醋酸泵它是有机酸中腐蚀性最强的物质之一，普通钢铁在所有浓度与温度的醋酸中都会严重腐蚀，不锈钢是优良的耐醋酸材质，含钼的316不锈钢还能应用于高温与稀醋酸蒸气。

较之高温高浓醋酸或含有其它腐蚀液体等苛刻需求时，可使用高合金不锈钢或氟合金磁力驱动泵。

如CQB磁力驱动泵、CQ316L不锈钢磁力驱动泵六、盐水(海水)普通钢铁在氯化钠溶液与海水、咸水中腐蚀率不太高，通常须使用涂料保护;各类不锈钢也有很低的均匀腐蚀率，但可能因氯离子而引起局部性腐蚀，通常使用316不锈钢较好，但其价格较高，提倡使用氟合金离心水泵，如IHF化工离心水泵。

七、密封密封形式：磁力驱动泵为静密封形式，故可以不用参考密封性了，离心水泵通常使用外装式波纹管机封，其耐磨耐腐性均较好，如传输的液体含有颗粒，则可使用硬对硬机封。
