单片机原理及接口技术胡景春第四章单片机（Microcontroller）是一种集成了微处理器、存储器和输入输出接口的集成电路。
它可以完成数据的处理和控制，并且在各种应用领域得到广泛应用。
单片机原理及接口技术是介绍单片机的基本原理和与外部设备接口的技术。
在单片机原理及接口技术的第四章中，主要介绍了单片机的输入输出端口和访问方式、中断控制、以及与外设接口的通信协议等内容。
接下来将对这些内容进行详细介绍。
在单片机中，输入输出端口用来与外部设备进行数据的交互。
在访问输入输出端口时，可以使用直接寻址方式、间接寻址方式或其他特殊的寻址方式。
直接寻址方式是指通过端口地址直接访问端口，间接寻址方式是指通过一个或多个寄存器来访问端口。
在实际应用中，可以根据需要选择不同的访问方式。
中断是单片机与外设进行通信的一种重要方式。
中断是指在单片机运行过程中，当一些特定的事件发生时，会打断当前的任务，转而处理与该事件相关的任务。
单片机通过设置中断标志位和中断屏蔽位来控制中断的触发和处理。
中断向量表用于存放各个中断服务程序的入口地址，当一个中断发生时，单片机会根据中断标志位和中断屏蔽位以及中断向量表中的内容来确定相应的中断服务程序，并执行该程序。
与外设接口的通信协议是指单片机与外设之间进行数据交换的一种规则。
常见的通信协议有串行通信、并行通信和同步通信等。
串行通信是指数据位按照顺序一个个传输，常见的串行通信协议有USART、SPI、I2C等。
并行通信是指数据位同时传输，常见的并行通信协议有GPIO（通用并行输入输出）、并行接口等。
同步通信是指数据位在发送和接收之间需要通过其中一种同步信号进行同步，常见的同步通信协议有CAN、Ethernet等。
在单片机原理及接口技术的第四章中，还介绍了对键盘、显示器、数码管、液晶显示器、ADC（模数转换器）和DAC（数模转换器）等外设的接口技术。
通过这些接口技术，可以将单片机与各种外设进行连接和通信，实现对外设的控制和数据交换。
微型计算机接口技术1. 引言微型计算机接口技术是指将微型计算机与外部设备连接的一种技术，它使得计算机能够与各种外设进行数据交互和控制。
在计算机技术的发展中，接口技术起着至关重要的作用，为计算机系统提供了更多的功能和扩展性。
本文将探讨微型计算机接口技术的基本概念、常见接口类型以及应用领域等相关内容。
2. 微型计算机接口技术概述在计算机系统中，接口是计算机与外部设备之间进行数据传输和通信的桥梁。
接口技术使得计算机能够与各种设备进行连接，实现数据的输入和输出，从而扩展了计算机的功能。
微型计算机接口技术是一种特定类型的接口技术，它使用不同的接口标准和协议来实现计算机与外部设备之间的数据交换。
3. 常见的微型计算机接口技术3.1 USB 接口USB（Universal Serial Bus）接口是目前应用最广泛的微型计算机接口之一。
它具有高速传输、热插拨和广泛兼容等特点，支持多种外部设备的连接，如鼠标、键盘、打印机、摄像头等。
USB接口也被广泛应用于移动存储设备，如U盘和移动硬盘。
3.2 HDMI 接口HDMI（High-Definition Multimedia Interface）接口主要用于高清视频和音频信号的传输，它提供了高质量的图像和音效输出。
HDMI接口支持多通道数字音频传输，可以连接计算机与显示器、投影仪、电视等设备，用于视频会议、演示和娱乐等场景。
3.3 Ethernet 接口Ethernet接口是用于计算机网络连接的一种接口技术，它使用RJ45接口进行物理连接。
Ethernet接口支持高速数据传输，常用于局域网（LAN）和广域网（WAN）的连接。
它是实现互联网连接的关键技术之一，支持计算机之间的数据共享和通信。
4. 微型计算机接口技术的应用领域4.1 工业自动化微型计算机接口技术在工业自动化领域中起着重要作用。
通过与传感器和执行器的连接，微型计算机可以实现对生产过程的控制和监控，提高生产效率和质量。
接口技术概念解释：1章：微处理器：指CPU微型计算机：微处理器+内存+I/O接口微型计算机系统：微型计算机+外设+软件单片机：把微型计算机集成在一个芯片上单板机：在一块印刷电路板上安装微处理器+内存+I/O接口+监控程序固件片总线：又称元件级总线。
内总线：又称“系统总线”、“微机总线”、“板级总线”。
外总线：又称通信总线。
总线：两个以上模块间传送信息的公共通路。
2章：执行部件EU：由通用寄存器、标志寄存器、运算器和EU控制系统组成。
从BIU获取指令完成指令规定的操作。
总线接口部件BIU：由段寄存器、指令指针、地址形成逻辑、总线控制逻辑和指令队列组成。
负责取指、取数、存放结果最大方式：指多CPU系统，系统总线控制信号由8288提供。
最小方式：指单CPU系统，系统总线控制信号由8086提供。
指令周期：从一条指令的启动到下一条指令的启动的间隔时间。
总线周期：CPU完成一次对外操作所需时间。
时钟周期：CPU的主频脉冲周期。
等待周期：当外设在3个T周期内无法完成数据读写时，允许插入T W以延长总线操作时间。
称T W为等待周期。
指令寻址方式：指令中操作数的表示方式。
MMX：多媒体扩展。
SEC：单边接触SSE：“Streaming SIMD Extensions”数据流单指令多数据扩展技术乱序执行：不完全按程序规定的指令顺序依次执行。
推测执行：遇到转移指令时，不等结果出来，根据推测提前执行。
也称“风险执行”SIMD：单指令多数据。
3章：存储器芯片的存储容量：可以容纳的二进制信息量。
存储器芯片的存储时间：从给出读命令到信息稳定在输出端的时间间隔。
“对准好”的字：16位字低字节放在偶存储体中。
奇偶分体：为了满足一次访问一个整字，又能访问一个字节的要求，把1MB 内存分成偶存储体和奇存储体。
独立编址：存储器和I/O端口两个独立空间。
4章：I/O接口：把CPU和外设连接起来，实现数据传送的控制电路。
I/O端口：接口电路中可由CPU读写的寄存器。
接口技术知识
接口技术是现代计算机科学中的重要概念之一，指的是软件系统之间相互通信的方法。
在软件开发过程中，接口技术可以用来实现模块化，实现不同系统之间的数据传输、共享和交互，提高系统的可重用性和可扩展性。
接口技术包括两种类型：用户接口和应用程序接口。
用户接口是人机交互的接口，用于用户与软件之间的交互。
应用程序接口是软件系统之间的通信接口，用于软件模块之间的数据传输和交互。
在实际应用中，接口技术可以采用多种技术实现，如SOAP、REST、XML-RPC和JSON-RPC等。
这些技术都提供了不同的数据传输格式和通信协议，可以根据实际应用场景选择合适的技术实现。
除了技术实现，接口技术的设计和开发也非常重要。
在接口设计过程中，需要考虑接口的稳定性、可扩展性、兼容性和安全性等方面，以保证系统的稳定性和可靠性。
总之，接口技术是现代软件开发中不可或缺的一部分，掌握接口技术知识对于软件开发人员来说是必要的。
- 1 -。
计算机接口技术的三项基本功能
计算机接口技术是计算机领域的重要技术之一，它主要用来实现计算机系统与外部设备的数据交互。
接口技术的核心是将计算机内部的数据、信号转换成能够被外设识别的电信号，这样就可以实现计算机与外部设备的数据交换。
计算机接口技术具有以下三项基本功能： 1. 数据交换功能：计算机接口技术的主要功能是实现计算机与外部设备的数据交换。
通过接口技术，计算机可以向外部设备发送指令或数据，也可以从外部设备获取数据或状态信息。
这种数据交换可以是单向的，也可以是双向的。
2. 控制功能：计算机接口技术还可以实现对外部设备的控制。
通过控制接口，计算机可以向外部设备发送控制信号，以控制外部设备的运行状态。
例如，计算机可以通过接口控制打印机的打印速度、打印质量等参数。
3. 时序控制功能：计算机接口技术还可以实现时序控制。
通过接口技术，计算机可以向外部设备发送时序控制信号，以控制外部设备的时序。
例如，计算机可以通过接口控制硬盘读写的时序，以保证数据的正确传输。
总之，计算机接口技术是计算机系统的重要组成部分，它可以实现计算机与外部设备的数据交换、控制和时序控制等功能，为计算机系统的应用提供了有力的支持。
- 1 -。
接口技术及应用总结在计算机科学领域中，接口是用于不同软件系统或组件之间进行通信和交互的关键技术。
接口技术的应用广泛，涵盖了各个领域，如操作系统、网络通信、数据库管理等。
本文将从几个不同的角度来总结接口技术及其应用。
一、操作系统中的接口技术操作系统是计算机系统的核心组件，为应用程序和硬件提供了一个统一的接口。
操作系统通过提供系统调用接口，使得应用程序可以方便地访问底层资源，如文件系统、网络和设备驱动等。
通过操作系统的接口技术，开发人员可以编写更高层次的应用程序，而无需关心底层的硬件细节。
二、网络通信中的接口技术在网络通信中，接口技术扮演着重要的角色。
网络协议中定义了一系列的接口，用于不同设备之间的数据交换和通信。
例如，TCP/IP 协议中的套接字接口，允许应用程序通过网络进行数据传输。
HTTP 协议中的接口则定义了Web服务的请求和响应格式，实现了客户端和服务器之间的通信。
三、数据库管理中的接口技术数据库管理系统（DBMS）是管理和组织数据的软件系统。
DBMS通过提供接口技术，使得应用程序可以方便地访问和操作数据库。
常见的数据库接口技术包括SQL语言和ODBC（开放数据库连接）。
SQL语言是用于数据库查询和操作的标准语言，通过SQL接口，开发人员可以编写复杂的数据库操作。
ODBC是一种标准的数据库接口，允许应用程序通过统一的接口访问不同的数据库管理系统。
四、图形用户界面中的接口技术图形用户界面（GUI）是用户与计算机交互的重要方式。
GUI通过提供接口技术，实现了用户和应用程序之间的交互。
常见的GUI接口技术包括窗口管理、鼠标和键盘事件处理等。
通过GUI接口技术，用户可以方便地进行图形化操作，提高了用户的使用体验。
接口技术在计算机科学领域中具有重要的应用。
无论是操作系统、网络通信、数据库管理还是图形用户界面，接口技术都扮演着关键的角色。
它们提供了方便的交互方式，使得不同软件系统或组件可以相互协作，实现更复杂的功能。

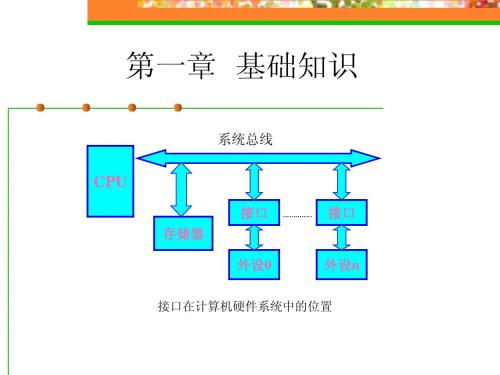

1.什么是接口？接口就是微处理器CPU与外部世界的连接部件，是CPU与外界进行信息交换的中转站。
2.为什么要在CPU与外设之间设置接口？在CPU与外设之间设置接口主要有4个原因3.CPU与外设二者的信号不兼容，包括信号线的功能定义、逻辑定义和时序关系CPU与外设的速度不匹配，CPU的速度快，外设的速度慢若不通过接口，而由CPU直接对外设的操作实施控制，会使CPU处于穷于应付与外设打交道之中，大大降低CPU的效率若外设直接由CPU控制，会使外设的硬件结构依赖于CPU，对外设本身的发展不利。
4.接口电路的硬件一般由哪几部分组成？接口电路的硬件一般由以下几部分组成：（1）基本逻辑电路：包括命令寄存器、状态寄存器和数据缓冲寄存器，是接口电路中的核心（2）端口地址译码电路：实现设备的选择功能（3）供选电路：根据不同任务和功能要求而添加的功能模块电路。
5.接口电路的结构有哪几种形式？接口电路的结构主要有四种：（1）固定式结构：不可编程的接口电路，结构简单、功能单一、固定（2）半固定式结构：由PAL或GAL器件构成的接口电路，功能和工作方式可以通过改写内部的逻辑表达式来改变，但逻辑表达式一旦烧入芯片，其功能和工作方式就固定下来了（3）可编程结构：其功能和工作方式可由编程指定，使用灵活、适应面广，且种类繁多（4）智能型结构：芯片本身就是一个微处理器，外设的全部管理都由智能接口完成，如I/O处理器I0809或通用单片机6.CPU与接口之间有哪几种传送数据的方式？它们各应用在什么场合？CPU与接口之间的数据传送方式主要有查询方式、中断方式和DMA方式：（1）查询方式：主要用于CPU不太忙且传送速度不高的情况下。
无条件传送方式作为查询方式的一个特例，主要用于对简单I/O设备的控制或CPU明确知道外设所处状态的情况下。
（2）中断方式：主要用于CPU的任务比较忙的情况下，尤其适合实时控制和紧急事件的处理（3）DMA方式（直接存储器存取方式）：主要用于高速外设进行大批量数据传送的场合。
第4章接口技术本章主要讲述迈普系列路由器中一些模块接口通信方面的原理及调试信息，旨在帮助用户了解一些路由器的深层次的技术知识，从此亦可以找出路由器出现故障的原因，迅速排除故障。
4.1 以太网口模块4.1.1 以太网地址（MAC地址）在以太网环境中，标识网络节点设备的地址称为以太网地址。
以太网地址为长度48位的二进制数，通常用点分十六进制数表示，形如 00.00.00.00.00.00 ，称为以太网物理地址。
这个地址不仅可以表示一个硬件接口，还可以表示广播地址和多播地址。
用全1表示广播地址，即在以太网范围内所有网络节点都可以收到广播报文。
广播地址形如ff.ff.ff.ff.ff.ff。
用左起第8位为1（二进制）的地址表示多播地址，形如01.00.00.00.00.00 。
一个主机接口通常能接收两种发送：对本接口物理地址寻址的发送和广播发送。
4.1.2 地址解析在IP网络中，一个设备有数据链路（MAC）地址（在局部网上唯一地标识一个接口），也可能有一个网络地址（标识设备所在的那个网络和主机号）。
在以太网上当两台设备通讯时，必须首先从设备的IP 地址决定设备的48位MAC地址，然后才能实现物理层的通信。
从一个IP地址决定局部数据链路地址的过程称作地址解析。
相反，从局部数据链路地址决定IP地址的过程称作反地址解析。
迈普路由器支持以太网的地址解析协议（ARP）。
ARP用于将IP地址与MAC地址相关联。
将IP地址作为输入，ARP决定相关联的MAC地址。
一旦决定了MAC地址之后，IP地址/MAC地址关联就存放在ARP高速缓存中以便高速检索。
然后，IP数据报被封装在链路层的帧中，并在网上发送。
4.1.3 以太网的控制方法以太网的控制方法是所谓的带有冲突检测的载波侦听多路存取(Carrier Sense Multiple Access with Collision Detection，CSMA / CD )，CSMA / CD是对格式化了的数据帧进行传输和解码的算法(计算机逻辑)。
在以太网中，发送结点使用CSMA / CD将帧封装以备传输。
网络上想要传输帧的所有结点都与另外的结点竞争资源，没有哪个结点的优先级比其它结点高。
结点在电缆上监听所有包的传输，如果检测到一个包，非发送结点就进入“延迟”状态。
以太网协议要求每次只有一个结点进行传输。
传输通过发送一个载波信号来完成。
为了检测传输中是否有载着数据的信号，需要检查通信电缆中特定的电压级别，这个过程就是载波侦听(carrier sense)。
当在给定时间内没有在通信介质中检测到信号流量时，所有结点便都具备传输的资格。
在少数情况下，会出现多个结点同时传输的现象，这就会引起冲突( collision )。
传输结点是通过测量信号长度来检测冲突的：如果信号至少有正常长度的两倍长，就说明发生了冲突。
传输结点应用冲突检测软件算法从包冲突中恢复，这种算法会给已经传输了的数据站分配一段时间让它们继续传输。
继续传输的是全部为二进制1的停发信号，通知所有的结点出现了冲突。
然后在每个结点上的软件产生随机的数字，作为传输前需要等待的时间值。
这样就保证了不会有两个结点试图同时再次传输。
4.1.4 以太网帧格式4.1.4.1 802.3帧格式当数据在以太网中传输时，被封装在帧中(见图4-1。
帧的组成部分都是预定义的。
第1部分为前同步信号，56位长。
前同步信号同步帧的传输，由交替的0和1构成。
下一个域是8位的帧起始定界符(Start Frame De l i m i t e r，SFD )。
帧起始定界符的形式为1 0 1 0 1 0 11。
在帧起始定界符之后，跟随着两个包含目标地址和源地址的地址域。
根据 IEEE802.3 标准，地址域是 48 位。
接下来就是指定帧长度的 16 位域。
帧的数据部分在长度域之后。
封装的数据的长度必须是8位的倍数，如果不是，就必须包含一个填充域。
帧的最末部分是帧校验序列(Frame Check Sequence，FCS )域，3 2位长，允许使用循环冗余校验法(Cyclic Redundancy Check，CRC )进行错误检测。
这个值是在封装时从帧的其它域中计算出来的，当目标结点接收到帧时会重新计算一次。
如果重新计算的值与原来计算出来的值不同，就会产生错误，接收结点就要求帧重新传输。
当重计算的值与原来的值完全匹配时， CRC比较算法产生结果0，不发出重新计算的要求。
现在CRC算法已经被指定为IEEE标准。
前同步信号56 帧起始定界符8目标地址48源地址48数据段长度16数据位0-12000填充位0-368校验和32图4- 1 802.3的帧格式4.1.4.2 Ethernet II帧格式Ethernet II是一种以太网数据格式化方法，用于Internet和其它现代网络中，与IEEE 802.3标准的差别很小，从而使得网络传输更有效。
在Ethernet II中，前同步信号为 64 位长，包含有起始分界符和帧开始定界符( SOF )。
Ethernet II 中的目标和源地址都是严格的 48 位(图4-2 )。
Ethernet II使用16位类型域而不是长度域，该域用于高水平的网络通信。
数据域无须填充域来封装，长度界于576位和12 ,208位之间。
域尺寸的最小值和最大值有利于提高包的冲突检测，并确保一个大型的包不会太长时间地占据网络。
Ethernet II帧中的最后一个域是3 2位长的帧校验序列( FCS )域，按照802 .3标准中的方法执行 CRC 。
图4-2 Ethernet II的帧格式4.1.4.3 Ethernet_S N A P帧格式LLC的IEEE802 .2标准的另一特征就是子网络访问协议(SubNetwork Access Protocol，SNAP )。
SNAP 提供了一条快速适应与802.2标准不完全一致的协议(如Apple Talk、DEC的 LAT协议等)的途径。
当这些协议没有预建立的SAP时，DSAP 和 SSAP 域包含着16进制的值AA，即SNAP帧的SAP。
同时， SNAP 帧的控制域为 16 进制的 03。
当实施SNAP帧时，在控制域之后和数据域之前将放置一个协议鉴别器。
各种类型的帧是哪家厂商(如Apple公司)的可以在协议鉴别器的头三个字节中进行鉴别，以太网帧的类型则在最后两个字节中判断。
以太网络提供了扩展的设备选项，被计算机厂商们广泛支持。
以太网流行的原因之一在于，它提供了许多扩展路径进行高速的网络互连。
例如，用户应用现成的 NIC 和电缆线路就可以轻易地将 10Mbps 的以太网升级为 100Mbps 的快速以太网。
而且，还有许多适用于以太网的网络测试和管理工具。
4.1.5 以太口故障诊断当以太口不能正确连通，或者在数据流量大时丢包严重，可从以下步骤逐步排除故障。
首先确定路由器的以太网口连接是否正确。
若使用HUB或LAN Switch 连接以太网，确认HUB或LAN Switch 上的指示灯显示和路由器以太口等显示是否正常。
硬件连接不正确时，经常表现出的故障为：测试机ping路由器无响应，路由器以太网接口的输入、输出报文计数无变化。
路由器的以太网接口配置的IP地址是否正确，包括路由器与以太网口相连的其它设备的网络地址应相同，仅有主机地址不同；以及是否有地址冲突。
是否正确设置ARP 代理，默认情况下，MP路由器以太口打开ARP 代理功能，有时需将其关掉。
有双以太口的路由器，不能将两个以太口的地址设为同一网段，这样会导致ARP 代理工作不正常。
察看是否有冲突包出现。
(察看接口可以看到)协议是否匹配。
目前，以太网接口对IP协议可支持的帧格式有两种，Ethernet_II和Ethernet_SNAP。
迈普路由器均可以同时接收这两种不同格式的IP包，以太网工作方式是否正常。
迈普路由器以太网接口可以支持10/100Mbps两种速率，同时也支持半双工、全双工两种工作方式，其工作方式、传输速率都可以通过自动协商实现自适应目的，因此这一步的检查可以忽略。
通过路由器的调试命令“show interface f0 “察看接口工作是否正常。
1．例：router#show interface fastethernet0fastethernet0:1 Flags: (0xc063) UP BROADCAST MULTICAST ARP RUNNING2 Type: ETHERNET_CSMACD3 Internet address: 128.255.0.1434 Netmask 0xffff0000 Subnetmask 0xffff00005 Broadcast address: 128.255.255.2556 Queue strategy: FIFO7 Metric: 0, MTU: 1500, BW: 100000 Kbps, DLY: 100 usec8 Ethernet address is 0001.7a01.97cd9 Rate: 100Mbit/s Duplex: half duplex10 Babbling recvive 0, babbling transmit 0, heartbeat fail 011 Tx late collision 0, Tx retransmit limit 0, Tx underrun 012 Tx carrier sense 0, Rx length violation 013 Rx not aligned 0, Rx CRC error 0, Rx overrun 014 Rx trunc frame 0, Rx too small 0, Rx alloc mbuf fail 015 5 minute input rate 1000 bits/sec ,1 packets/sec16 5 minute output rate 0 bits/sec ,0 packets/sec17 973 packets received; 121 packets sent18 897 multicast packets received19 9 multicast packets sent20 8 input errors; 0 output errors21 0 collisions; 0 dropped接口属性和IP层属性：1 flags标志表示当前接口的状态（即：UP/DOWN）2 type表示当前接口的封装类型。
F0接口为ETHERNET_CSMACD3 显示接口的本地地址为128.255.0.1434 显示接口本地地址对应的网络掩码为255.255.0.0和子网掩码为255.255.0.05 显示接口的广播地址为128.255.255.2556 显示接口上的队列策略为FIFO（first in first out）7 显示接口上的Metric为0, MTU（最大传输单元）为1500, BW（网络带宽）为100000 Kbps, DLY（网络延迟）为100 usec接口物理属性：8 显示接口以太网硬件地址为0001.7a01.97cd9 以太接口的速率和双工模式接口链路层统计：10 Babbling（超过1518字节）帧的接收和发送数, heartbeat（一种自检）失败统计11 发送冲突，发送重传，和发送underrun（发送数据准备不及）的统计12 发送载波丢失, 和接收帧长度非法统计13 接收不对齐，CRC错和overrun（接收数据处理不及）错统计14 接收帧太长, 接收帧太短, 接收buffer不够的错误统计接口IP层统计：15-16 显示接口的5分钟流量计信息。
