单片机原理与接口技术全套课件完整版ppt教学教程最新最全

单片机原理与接口技术全套课件完整版ppt教学教程最新最全

任务2.2 数码管计数器(静态)显示程序设计
2.2.2 汇编语言伪指令
2. END汇编程序结束伪指令
格式:END 功能:标志源程序的结束，即通知汇编程序不再继续向下汇编。
任务2.2 数码管计数器(静态)显示程序设计
2.2.2 汇编语言伪指令
3. EQU宏代换伪指令
格式:符号EQU字符串 功能:在程序中用EQU后面的字符串去替换EQU前面的符号。EQU后面的字符串可以是
任务2.2 数码管计数器(静态)显示程序设计
2.2.2 汇编语言伪指令
7. DS定义空间伪指令 格式: [ 标号: ] DS表达式 功能:从指定的地址单元开始，保留由表达式指定的若干字节空间作为备用空间。
8. BIT位地址符号伪指令 格式:字符名称BIT位地址 功能:用规定的字符名称表示位地址。
任务2.2 数码管计数器(静态)显示程序设计
该语句一般放在程序开始或结尾。
任务2.2 数码管计数器(静态)显示程序设计
2.2.2 汇编语言伪指令
5. DB字节存储伪指令 格式: [ 标号: ] DB 8位二进制数据表 功能:从指定的地址单元开始，定义若干个字节存储单元的内容。
6. DW字存储伪指令 格式: [ 标号: ] DW 16位二进制数据表 功能:从指定的地址单元开始，定义若干个字存储单元的内容。
任务2.2 数码管计数器(静态)显示程序设计
2.2.1 汇编语言指令概述
指令和程序设计是单片机的两个重要知识(单片机知识包括硬件和软件两部分)。程序是由指令组成的， 指令是程序的最小语言单位。
要编程序就要懂指令(高级语言叫语句)。现在讲的是汇编语言指令。汇编语言指令是机器码的助记符 形式，与二进制的机器码一一对应。用汇编语言指令写成的源程序翻译成机器码的过程叫作汇编。能完成 汇编任务的软件称为汇编程序。

单片机原理及接口技术讲解ppt课件

单片机原理及接口技术讲解ppt课件

内部总线
组成：算术逻辑运算器ALU，算术累加器ACC，寄存器 B，暂存器TMP1，暂存器TMP2，布尔累加器Cy等。
功能：进行移位、算术运算和逻辑运算；MCS-51运算器 还包含有一个布尔（位）处理器，用来处理位操作。
完整最新ppt
11
2.1.3 MCS-51单片机的内部结构
（1）累加器A（ACC）（8位） 功能：暂存操作数及保存运算结果； A是字节
128字节
ROM 存储器 RAM
定时/计数器1
定定时/时计数/计器0数器
计数器输入
CCPPUU
总线
振荡电路
总线控制
XTAL1 OSC XTAL2 C1 C2
EA RESET
PSEN
ALE
4个 I/0输口入输出口 串行口
P0 P2 P1 P3
地址/数据 总线
TXD RXD
完整最新ppt
1个8位CPU； 1个片内振荡器及时钟电路； 128字节RAM（数据存储器）； 4K字节ROM（程序存储器）； 2个16位定时器/计数器； 32条可编程的I/O线（四个8位并行I/O端口）； 1个全双工串行口； 5个中断源；
完整最新ppt
2

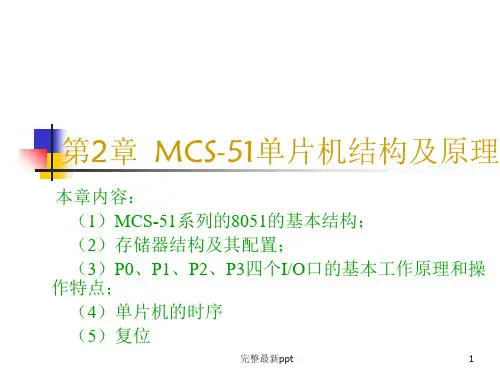

2.1 MCS-51单片机组成及结构
外部中断
PSEN （29）——外部程序存储器读选 通信号（ Program Store Enable） 该信号为低电平时，CPU从外部程序 存储器单元读取指令。
引脚分配
完整最新ppt
6
2.1.2 MCS-51单片机的引脚与功能
（4）控制信号线（续）
EA （31）——内外程序存储器选 择控制 （External Access Enable）。 EA ＝0，CPU对程序存储器的操作 仅限于单片机外部程序存储器。

单片机原理及接口技术ppt课件

单片机原理及接口技术ppt课件
据包；4）发射完成。 二、数据接收流程 1、配置本机地址和要接收的数据包的大小； 2、配置CONFIG寄存器，使之进入接收模式，把CE置高； 3、等待数据包的到来； 4、当接收到正确的数据包，nRF24L01自动把字头、地址和CRC校验位移
去； 5、nRF24L01通过STATUS寄存器的RX_BUF置位通知微控制器，微控制器把
单片机原理及接口技术ppt课件
概要
1. 概述 2. 理论基础 3. 电路设计 4. 硬件设计 5. 软件设计 6. 收获与感想
2.1 电机驱动模板 方案一：L298驱动步进电机
L298驱动步进电机的电路原理图
电机驱动电路简介
运用ST公司的经典驱动芯片L298驱动二相步进电机；芯片为 双电源模式，其中Vss接+5V为芯片提供工作电压，Vs接+16V为驱动 电路提供工作电压；为了不对四个输入口信息产生影响，ENA与 ENB两个使能端接高电平；芯片四个输入端IN1、IN2、IN3、IN4这 四个引脚分别与单片机的引脚连接，目的在于接收单片机的指令 ；芯片接收指令后，在芯片中处理，之后从OUT1、OUT2、OUT3 、OUT4这四个引脚对应输出，输出后再传到步进电机；二相步进 电机对应四个引脚大至可以定义为A、B、-A、-B其中A=1为第一相 通正电流，B=1为第二相通正电流，-A=1为第一相通入反相电流，B=1为第二相通入反相电流；步进电机驱动方式可以分为半步驱动 和整步驱动；半步驱动方式如：1001、0001、0011、0010、0110 、0100、1100、1000；整步驱动如：1000、0100、0010、0001； 如上面所提，按照一定的顺序不断的改变A、B、-A、-B既改变IN1 、IN2、IN3、IN4的输入，即可使步进电机运动，且变化的快慢决 定步进电机的速度。

单片微机原理与接口技术PPT课件

单片微机原理与接口技术PPT课件

定操作对象。
指令集
02
单片机支持的指令集合，包括算术运算、逻辑运算、控制转移
等指令。
寻址方式
03
确定操作数所在位置的方式，包括直接寻址、间接寻址、寄存
器寻址等。
单片机的中断系统
01
02
03
中断源
能够引起单片机中断的信 号来源，如定时器溢出、 外部中断等。
中断优先级
不同中断源的优先级，用 于确定中断处理的先后顺 序。
单片微机原理与接口技术ppt 课件
• 单片机概述 • 单片机原理 • 接口技术 • 单片机编程语言与开发环境 • 单片机应用实例 • 展望与未来发展
01
单片机概述
单片机的定义与特点
总结词
单片机是一种集成电路芯片，它集成了中央处理器、存储器、输入输出接口等计 算机主要部件，具有体积小、功耗低、可靠性高等特点。
输入输出接口是微机系统的重要组成 部分，它们负责与外部设备进行数据 交换。
并行接口通过多条数据线同时传输多 个数据位，具有传输速度快、数据量 大等优点。
输入输出接口的种类繁多，常见的有 并行接口和串行接口。
串行接口则通过一条数据线逐位传输 数据，具有传输速度慢、数据量小等 缺点，但实现简单、成本低。
机器码
机器码是一种二进制代码，直接由单 片机的微处理器执行，是单片机编程 的底层语言。
C语言在单片机开发中的应用
C语言在单片机开发中的优势
C语言具有可读性强、可移植性好、开发效率高等优点，适合用于大 规模、复杂的单片机系统开发。
C语言的基本语法
包括变量定义、数据类型、控制结构、函数等基本语法，是单片机C 语言编程的基础。
Keil软件是一款流行的单片机 开发环境，支持多种单片机型 号和开发语言，具有界面友好 、功能强大等优点。

单片机原理与接口技术.ppt

单片机原理与接口技术.ppt

⑸ 当GATE=1，同时TR0=1时，从图中的
逻辑功能可知或门、与门全部被打开，由外
部信号电平通过 INT 0 来控制定时/计数器的 开启和关闭。INT 0 =1时，与门输出1，定时/ 计数器开启； =0时，与门输出0，定时/
INT 0
计数器关闭。
例：选用定时/计数器1工作方式0产生500µS定时， 在P1.1输出周期为1ms的方波，设晶振频率=6MHZ。

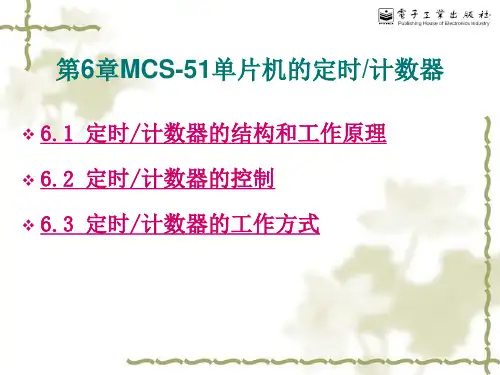

第6章MCS-51单片机的定时/计数器
❖ 6.1 定时/计数器的结构和工作原理 ❖ 6.2 定时/计数器的控制 ❖ 6.3 定时/计数器的工作方式
6.1 定时/计数器的结构和工作原理
1.定时方式概述 在单片机的控制应用中，往往需要定时或延时
的控制，还常常要求有对外部事件计数的计数功能。 要实现这些功能可采用以下几种方法：
地址为88H，可位寻址。
D7 D6 D5 D4 D3 D2
D1
D0
TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
2.工作方式控制寄存器TMOD
工作方式控制寄存器TMOD是8位的特殊功 能寄存器，字节地址为89H，不能位寻址。其 低4位用于定时/计数器0，高4位用于定时/计 数器1。
3.中断允许控制寄存器IE 这个特殊功能寄存器已经在前一章做了 说明，其中与定时/计数器有关的位是EA、 ET0、ET1 。
回上层目录
6.3 定时/计数器的工作方式
由软件对特殊功能寄存器TMOD中的控制位 的设置，可选择定时/计数器的定时功能和计 数功能,对控制位M1、M0的设置，可选择定时 器/计数器的四种工作方式。
数器就加1，当加到定时/计数器全1时，再来一个
Hale Waihona Puke 计数脉冲就使得定时/计数器回到全0（溢出），定

单片机原理及接口技术 ppt课件

单片机原理及接口技术 ppt课件
单片机原理及接口技术 PPT课件
五、中断服务
• 对事件的整个处理过程，称为中断 服务（或中断处理）。
单片机原理及接口技术 PPT课件
六、中断返回
• 中断处理完毕，在返回到原来被中止的 地方，称为中断返回
单片机原理及接口技术 PPT课件
七、中断方式的特点
• 1、中断方式消除了CPU在查询方式中的等待现象， 大大提高了CPU的工作效率。
②ES—串行口中断允许位。
ES=0，禁止串行口中断；
ES=1，允许串行口中断。
③ET1—定时器/计数器T1的溢出中断允许位。
ET1=0，禁止T1中断；
ET1=1，允许T1中断。
④EX1—外部中断1的溢出中断允许位。
EX1=0，禁止外部中断1中断； EX1=1，允许外部中断1中断。
⑤ET0—定时器/计数器T0的溢出中断允许位。
单片机原理及接口技术 PPT课件
1、89C51/S51的中断优先级
• 89C51/S51有两个中断优先级。 • 每个中断请求源均可编程为高优先级中断或低优先级
中断。 • 中断系统中有两个不可寻址的“优先级生效”触发器，
分别指出CPU正在执行的高、低优先级的中断服务程 序。当其为1时则分别屏蔽所有的中断请求。
单片机原理及接口技术 PPT课件
一、89C51/S51中断系统的五个中断源
1、INT0——外部中断0请求，低电平有效。通过P3.2引脚输入。 2、INT1——外部中断1请求，低电平有效。通过P3.3引脚输入。 3、T0——定时器/计数器0溢出中断请求。 4、T1——定时器/计数器1溢出中断请求。 5、TX/RX——串行口中断请求。当串行口完成一帧数据的发送或 接收时，便请求中断。
• 因此，CPU可以使多个外设同时工作，并 分时为各外设提供服务，从而提高了CPU 的利用率和输入和输出的速度。

单片机原理及接口技术课件全书课件完整版ppt全套教学教程

单片机原理及接口技术课件全书课件完整版ppt全套教学教程

二进制算数和逻辑运算 例：用补码运算计算11-7=？
取低八位
二进制算数和逻辑运算
例：A=17H, B=09H, 计算A+B （重点关注对FLAG寄存器各位的影响）
00010111 ＋ 00001001
0010最高位是0 结果不为0
无溢出
1的个数为奇
CF=0
计算机中存储程序和数据的部件。 可分为： a) 内部存储器（内存）/ 主存储器（主存） b) 外部存储器（外存）/ 辅助存储器（辅存）
微型计算机的硬件组成
描述存储器存储二进制信息量多少。 存储二进制信息的基本单位：位（bit，b） 8个二进制位组成的通用基本单元：字节（Byte，B） 微型计算机中通常以字节为单位表示存储容量。
二进制算数和逻辑运算
问题与思考
1. 计算机硬件包含哪些组成部件？ 2. 微型计算机的CPU是如何执行指令的?什么是指令流水线? 3. 什么是内存,内存容量由什么决定,什么是存储单元和内存地址? 4. CPU是如何访问内存的?需要哪些信号线,各信号的作用是什么? 5. 什么是寄存器?寄存器的物理位置在哪里,作用是什么?CPU如何访问寄存器? 6. 几个关键的寄存器PC、SP、FLAG的作用是什么，它们在什么情况下会发生改变？ 7. 堆栈区的功能是什么，通常在什么情况下使用，它是如何访问的？
微型计算机的硬件结构
微型计算机的硬件组成
存储器是计算机中存储程序和数据的部件。计算机的存储器分为两大 部分，一部分为内部存储器或主存储器，简称内存或主存；另一部分 为外部存储器或辅助存储器，简称外存或辅存。
微型计算机的硬件组成
计算机的硬件组成如何？ 运算器的组成及功能？ 控制器的组成及功能？
Thanks
微型计算机的硬件组成

单片机原理及接口技术PPT课件

单片机原理及接口技术PPT课件
11
GATE：门控位。 GATE＝0 时，只要用软件使TCON 中的TR0或
TR1为1，就可以启动定时/计数器工作； GATA＝1 时，要用软件使TR0 或TR1 为1，同时
外部中断引脚INT0或INT1也为高电平时，才能启 动定时/计数器工作。 C/T ：定时/计数模式选择位。 C/T ＝0 为定时模式； C/T =1 为计数模式。 M1、M0：工作方式设置位。定时/计数器有4种工 作方式，由M1、M0进行设置。
TCON
IE
INT0 IT0 1
01
T0 INT1 IT1 1
01
T1
RX TX
EX0 1 EA 1 IE0
ET0 1 TF0
EX1 1 IE1
ET1 1 TF1
RI
TI
≥1
SCON
ES 1
IP
PX0 1 0
PT0 1 0
PX1 1 0
PT1 1 0
PS 1 0
硬件查询
自
高
然
级
1
优
先
级 中断入口
中断源
7
2.6 并口的结构及相关寄存器
1. P0 口（P0.0～P0.7，39～32 脚） （1）P0口作地址/数据复用总线使用（低8位），真双
向口 （2）P0口作通用I/O端口使用，准双向口 （3）P0口线上的“读—修改—写”功能 2. P1 口（P1.0～P1.7、1～8 脚）准双向口 3. P2 口（P2.0～P2.7，21～28 脚） （1）P2口作通用I/O端口使用，准双向口 （2）P2口作地址总线口使用（高8位） 4. P3 口（P3.0～P3.7、10～17 脚） （1）P3口作第一功能口（通用I/O端口）使用，准双

单片机原理与接口技术PPT教程

单片机原理与接口技术PPT教程

B
H
E0 E7 E6 E5 E4 E3 E2 E1 E0 A H
D0 D7 D6 D5 D4 D3 D2 D1 D0 PSW
H
PS PT PX PT PX
B8
——
—
1100 BC BB BA B9 B8
IP
H ———
B0 B7 B6 B5 B4 B3 B2 B1 B0 P3
H
EA
ES ET EX ET EX
1、算术／逻辑部件ALU 2、累加器A 3、寄存器B 4、程序状态字寄存器PSW
D7 D6 D5 D4
D3
D2 D1 D0
Cy AC F0 RS1 RS0 OV … P PSW
图2-2 程 序 状 态 字 PSW
CY（PSW.7）：进位标志位。在进行加法（或减 法）运算时，若运算结果最高位有进位或借位，则CY 自动置“1”，否则CY置“0”，在进行布尔操作运算时， CY（简称C）作为布尔处理器。
1.2 单片机的应用
单片机体积微小、可靠性高、价格低廉，应用范 围广泛。按其应用领域划分，主要有五个方面：
1.2.1 家用电器 1.2.2 智能卡 1.2.3 智能仪器仪表 1.2.4 网络与通讯 1.2.5 工业测控
1.3 单片机芯片简介
1.3.1 4位单片机 1.3.2 8位单片机 1.3.3 16位单片机
64K 4×8 位 URAT 3×16 7
Motorola
8XC51GB 8K
256B
64K
6×8 位
2URA T
3×16 15
6801
2K/4K 128/256B
64K
3×8 位 1×5 位
UART
3×16 位

单片机原理及接口技术复习PPT课件

单片机原理及接口技术复习PPT课件

并行通信接口组成
并行通信接口通常由数据线、地址线 和控制线组成，可以实现数据的并行 读写操作。
模拟量输入输出接口
1 2 3
模拟量输入输出接口概述
模拟量输入输出接口是单片机与模拟信号进行交 互的接口，可以实现模拟信号的采集和输出。
模拟量输入输出接口类型
模拟量输入输出接口可分为模拟量输入接口和模 拟量输出接口，前者用于采集模拟信号，后者用 于输出模拟信号。
单片机的应用领域
总结词
智能仪表、工业控制、智能家居 、通信设备
详细描述
单片机被广泛应用于智能仪表、 工业控制、智能家居、通信设备 等领域，如智能电表、智能家居 控制器、智能门锁等。
单片机的发展历程
总结词
4位单片机、8位单片机、16位单片机、32位单片机
详细描述
单片机的发展历程可以分为4位单片机、8位单片机、16位单片机和32位单片机 四个阶段。随着技术的不断发展，单片机的性能和功能也在不断提升，从最初的 4位单片机发展到现在的32位单片机，应用领域也越来越广泛。
03
定时器/计数器的应 用
定时器/计数器在单片机中的应用 实例。
单片机的中断系统
01
02
03
中断的概念
中断的产生、处理和优先 级的概念。
中断处理过程
中断请求、中断响应、中 断处理和中断返回的过程。
中断的应用
中断在单片机中的应用实 例，如定时器中断、串行 口中断等。
03
单片机存储器与I/O接口
单片机的存储器结构
与云计算技术结合
通过云计算平台，实现远程监控、数据存储和分析。
与人工智能技术结合
利用人工智能算法优化单片机控制策略，提高系统性能。
