单片机应用调研报告一、引言随着科技的飞速发展，单片机在各种领域的应用日益广泛，其强大的处理能力和灵活性使得其在工业控制、智能家居、医疗设备等多个领域都有广泛的应用。
本次调研旨在深入了解单片机的应用现状，分析其发展趋势，以及探讨其未来可能面临的挑战。
二、单片机概述单片机，又称微控制器，是一种集成电路，内部含有处理器核心、内存、可编程输入/输出外设等。
由于其体积小、功耗低、可靠性高、适应性广等特点，单片机在嵌入式系统领域具有不可替代的地位。
三、单片机应用调研1、工业控制：在工业控制领域，单片机被广泛应用于各种自动化设备和机器人。
通过预设的算法和控制逻辑，单片机可以精确地控制机械运动，实现生产过程的自动化和智能化。
2、智能家居：在智能家居领域，单片机也被大量应用。
家庭中的各种设备，如空调、电视、冰箱等，可以通过单片机实现互联互通，实现智能化控制和管理。
3、医疗设备：在医疗设备领域，单片机的应用也越来越广泛。
例如，在医疗诊断设备中，单片机可以用于数据的采集和处理；在医疗器械中，单片机可以用于设备的精确控制。
四、发展趋势和挑战1、发展趋势：随着科技的不断发展，单片机的发展趋势主要体现在以下几个方面：一是处理能力的提升；二是内存容量的增大；三是I/O接口的丰富；四是低功耗设计的优化。
2、挑战：然而，随着应用的深入，单片机也面临着一些挑战。
单片机的安全性问题日益突出，如何保障数据的安全性和隐私性成为了一个重要的问题。
单片机的可维护性和可扩展性问题也日益受到。
由于单片机的种类繁多，如何选择合适的单片机以满足应用需求也是一个重要的问题。
五、结论单片机在各个领域的应用前景广阔，具有巨大的市场潜力。
然而，随着应用的深入，我们也应看到单片机面临的挑战和问题。
在未来的发展中，我们需要更加单片机的安全性和可维护性，同时也要根据应用需求选择合适的单片机种类和型号。
单片机应用实习报告一、实习目的单片机应用实习是一门重要的实践课程，旨在让学生掌握单片机的应用和开发技能，增强动手能力和解决问题的能力。

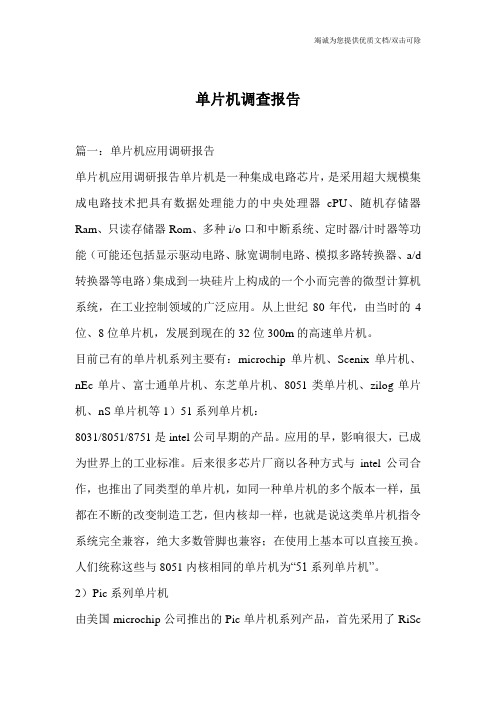

单片机调查报告篇一：单片机应用调研报告单片机应用调研报告单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器cPU、随机存储器Ram、只读存储器Rom、多种i/o口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、a/d 转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域的广泛应用。
从上世纪80年代，由当时的4位、8位单片机，发展到现在的32位300m的高速单片机。
目前已有的单片机系列主要有：microchip单片机、Scenix单片机、nEc单片、富士通单片机、东芝单片机、8051类单片机、zilog单片机、nS单片机等1）51系列单片机：8031/8051/8751是intel公司早期的产品。
应用的早，影响很大，已成为世界上的工业标准。
后来很多芯片厂商以各种方式与intel公司合作，也推出了同类型的单片机，如同一种单片机的多个版本一样，虽都在不断的改变制造工艺，但内核却一样，也就是说这类单片机指令系统完全兼容，绝大多数管脚也兼容；在使用上基本可以直接互换。
人们统称这些与8051内核相同的单片机为“51系列单片机”。
2）Pic系列单片机由美国microchip公司推出的Pic单片机系列产品，首先采用了RiSc结构的嵌入式微控制器，其高速度、低电压、低功耗、大电流Lcd 驱动能力和低价位oTP技术等都体现出单片机产业的新趋势。
3）aVR系列单片机aVR单片机是1997年由aTmEL公司研发出的增强型内置Flash的RiSc(ReducedinstructionSetcPU)精简指令集高速8位单片机。
aVR的单片机可以广泛应用于计算机外部设备、工业实时控制、仪器仪表、通讯设备、家用电器等各个领域。
单片机发展历史简介：单片机诞生于1971年，经历了Scm、mcU、Soc三大阶段，早期的Scm单片机都是8位或4位的。
2024年单片机市场调查报告1. 引言本报告旨在对单片机市场进行全面调查并分析该市场的现状、趋势以及竞争态势。
单片机是一种集成了中央处理器、存储器和其他周边设备功能于一体的微控制器。
它具有体积小、功耗低、成本低等优势，广泛应用于电子产品和嵌入式系统中。
2. 单片机市场概况2.1 市场规模根据市场研究数据，单片机市场在过去几年稳步增长，2019年全球单片机市场规模达到XX亿美元。
预计在未来几年中，单片机市场将保持稳定增长。
2.2 市场分布单片机市场主要分布在亚太地区、北美地区和欧洲地区。
亚太地区是全球最大的单片机市场，占据了市场总体的XX%份额。
北美地区和欧洲地区也具有较大市场份额，分别占据了XX%和XX%。
2.3 市场发展趋势•高性能需求：随着物联网、智能家居和工业自动化等领域的迅猛发展，对单片机的性能要求也在不断提高。
未来的单片机市场将更加关注高性能芯片的研发和生产。
•低功耗技术：随着移动设备和可穿戴设备的普及，低功耗技术成为单片机市场的重要需求。
未来的单片机市场将更加注重提高功耗效率和延长电池寿命。
•特殊应用领域增长：单片机在汽车电子、医疗设备、工业控制等领域有着广泛应用，随着这些领域的不断发展，对单片机市场的需求也将增长。
3. 市场竞争态势3.1 主要竞争对手当前单片机市场的主要竞争对手包括英特尔、微芯科技、飞思卡尔、瑞萨电子、意法半导体等。
这些公司在单片机市场具有较强的技术实力和市场份额。
3.2 竞争策略分析竞争对手在单片机市场主要通过以下策略进行竞争： - 技术创新：不断推出新的产品和解决方案，追求更高的性能和更低的功耗，以满足不同应用领域的需求。
- 成本控制：通过规模化生产和供应链管理来控制成本，提供具有竞争力的产品价格。
-渠道拓展：不断扩大销售渠道和客户网络，提高产品的市场覆盖率。
4. 市场前景展望随着物联网、人工智能等领域的持续发展，单片机市场前景广阔。
未来，单片机市场将进一步发展，趋向更高性能、更低功耗、更广应用领域的方向。
单片机调研报告摘要：本报告主要介绍了单片机的相关知识，包括单片机的定义、作用、应用范围、发展历程，以及市场现状、未来趋势等方面的内容，为读者提供了全面、系统的了解和认识。
1、引言：随着科技的不断进步，单片机作为一种集成电子系统，被广泛应用于各种智能产品中，如汽车、家用电器、机器人等。
本报告旨在深入探讨单片机领域的现状和未来发展方向，为业内人士提供参考。
2、单片机概述：2.1 定义单片机是一种集成电路，实现了计算机内核、存储器、输入输出设备在一个芯片中的系统。
2.2 作用单片机的主要作用是控制系统的运转，开发智能产品的核心。
2.3 应用范围单片机广泛应用于汽车、家用电器、机器人、医疗设备、通信设备等各个领域，特别是在嵌入式系统中，单片机更是不可或缺的组成部分。
2.4 发展历程单片机的历史可以追溯到20世纪60年代。
70年代初，Intel公司推出了一种最早的单片机，被广泛应用在各个领域中。
此后，单片机逐渐得到了人们的认可和应用，同时，也不断地发展和完善。
3、市场现状：3.1 市场规模单片机市场的规模逐年递增，在智能家居、智能制造等领域得到了广泛应用，并且有望在未来继续扩大。
3.2 市场竞争格局国际市场上，Intel、ST、NXP等公司占据着单片机市场的主要份额，国内市场上，则以恩智浦、君正、华为等公司为主要厂商。
4、未来趋势：4.1 方向随着智能家居、智能制造、智能医疗等领域的不断发展，单片机市场应用的潜能将更加巨大。
4.2 技术趋势未来单片机的技术趋势将更注重于自主可控、高保真、低功耗等方面的发展。
5、结论：综上所述，单片机作为一种广泛应用于各种智能产品的电子系统，将在未来得到更广泛的应用，同时，技术趋势将更注重于自主可控、高保真、低功耗等方面的发展。
单片机调研报告调研报告一、单片机发展前景:计算机系统的发展已明显地朝三个方向发展;这三个方向就是:巨型化，单片化，网络化。
以解决复杂系统计算和高速数据处理的仍然是巨型机在起作用，故而，巨型机在目前在朝高速及处理能力的方向努力。
单片机在出现时，Intel公司就给其单片机取名为嵌入式微控制器(embedded microcontroller)。
单片机的最明显的优势，就是可以嵌入到各种仪器、设备中。
这一点是巨型机和网络不可能做到的。
数字单片机的技术进步反映在内部结构、功率消耗、外部电压等级以及制造工艺上。
在这几方面，较为典型地说明了数字单片机的水平。
在目前，用户对单片机的需要越来越多，但是，要求也越来越高。
单片机在内部已集成了越来越多的部件，这些部件包括一般常用的电路，例如:定时器，比较器，A/D转换器，D /A转换器，串行通信接口，Watchdog电路，LCD 控制器等。
有的单片机为了构成控制网络或形成局部网，内部含有局部网络控制模块CAN。
例如，Infineon公司的C 505C，C515C，C167CR，C167CS-32FM，81C90;Motorola公司的68HC08AZ 系列等。
特别是在单片机C167CS-32FM中，内部还含有2个CAN。
因此，这类单片机十分容易构成网络。
特别是在控制，系统较为复杂时，构成一个控制网络十分有用。
特别引人注目的是:现在有的单片机已采用所谓的三核(TrCore)结构。
这是一种建立在系统级芯片(System on a chip)概念上的结构。
这种单片机由三个核组成:一个是微控制器和DSP核，一个是数据和程序存储器核，最后一个是外围专用集成电路(ASIC)。
这种单片机的最大特点在于把DSP和微控制器同时做在一个片上。
虽然从结构定义上讲，DSP是单片机的一种类型，但其作用主要反映在高速计算和特殊处理如快速傅立叶变换等上面。
把它和传统单片机结合集成大大提高了单片机的功能。
单片机自动调研报告模板1. 调研目的和背景本次调研的目的是了解单片机在自动化应用中的现状及发展趋势。
随着科技的不断进步，单片机在各个领域的应用越来越广泛。
通过对单片机的调研，我们可以更好地把握技术发展的方向，对相关产品和项目进行选型和规划。
2. 调研方法本次调研采用了多种方法，包括文献调研、问卷调查和实地访谈。
通过这些方法，我们收集了大量的信息和数据，对单片机的应用领域、技术发展和市场需求进行了全面了解。
3. 单片机应用领域单片机在自动化领域有着广泛的应用，以下是一些主要的应用领域：3.1 工业自动化单片机在工业自动化中起着至关重要的作用。
它可以控制和监测各种工业设备和机械，实现自动化生产和操作。
例如，通过单片机可以控制生产线上的机械臂、传送带以及各种传感器，实现自动化的物料处理和加工。
3.2 家庭自动化随着智能家居的兴起，单片机在家庭自动化中也扮演着重要的角色。
它可以控制家电设备，实现远程开关和定时操作。
例如，通过单片机可以控制灯光、窗帘、空调和安防系统等，提高家庭生活的便利性和舒适性。
3.3 智能交通单片机在智能交通系统中有着广泛的应用，如智能车辆、智能交通信号灯等。
它可以实现车辆的自动驾驶、交通信号的智能控制等功能，提高交通效率和安全性。
4. 单片机技术发展趋势通过对市场调研和技术分析，可以看出单片机未来的发展趋势主要有以下几个方面：4.1 高性能和低功耗随着科技的不断进步，人们对单片机的性能要求越来越高。
未来的单片机会集成更多功能，同时要求功耗更低、能效更高。
4.2 物联网和云计算未来的单片机将更多地融入物联网和云计算技术，实现设备之间的互联互通。
通过与云端的数据交互，可以实现更智能的控制和管理。
4.3 人工智能和机器学习人工智能和机器学习技术的发展也将影响到单片机的应用。
未来的单片机可能会具备一定的智能学习和决策能力，更好地适应各种应用场景。
5. 市场需求和竞争态势单片机市场竞争激烈，主要厂商有很多。
单片机课题研究报告《单片机课题研究报告》一、引言单片机作为嵌入式系统的核心部件，广泛应用于各个领域。
本课题旨在研究单片机的原理和应用，并通过实际项目的实施来深入理解单片机的工作原理和实际应用。
二、研究方法1. 文献综述：通过查阅相关资料和文献，了解单片机的基本原理、结构和应用领域。
2. 硬件实验：借助开发板和相关传感器，实际搭建单片机系统，并进行实验验证。
3. 软件编程：利用单片机开发软件进行编程，实现各种实际应用案例。
4. 数据统计和分析：对实验结果进行数据统计和分析，评估单片机的性能和应用效果。
三、主要内容1. 单片机原理：介绍单片机的基本原理、结构和工作方式，包括CPU、存储器、IO接口等组成部分。
2. 单片机编程：介绍单片机的编程语言和开发环境，包括C语言、汇编语言和相应的开发软件。
3. 单片机应用案例：选择一些常见的单片机应用进行深入研究，如LED显示控制、温度监测等。
4. 实验设计与实施：设计具体的实验方案，搭建实验环境，并进行实验验证。
5. 数据统计与分析：对实验结果进行数据统计和分析，评估单片机的性能和应用效果。
6. 报告撰写：整理实验资料和研究成果，撰写成课题研究报告。
四、预期成果1. 对单片机的原理和应用有深入的理解。
2. 掌握单片机的编程语言和开发环境。
3. 实现多个单片机应用案例，并评估其性能和应用效果。
4. 撰写一份完整的单片机课题研究报告，包括研究方法、主要内容、实验结果等。
五、研究计划1. 第一周：文献综述，了解单片机的基本原理和应用领域。
2. 第二周：搭建单片机实验环境，熟悉单片机编程语言和开发环境。
3. 第三周至第六周：进行具体的实验设计与实施，分析实验结果。
4. 第七周至第八周：撰写课题研究报告，并进行修改和完善。
六、参考文献1. 《单片机原理与应用》，李明著，电子工业出版社，2008。
2. 《C语言程序设计与单片机实验指导》, 张三著, 清华大学出版社, 2014。
单片机调研报告一、调研目的和背景单片机是一种集成电路中的微型计算机，具有处理能力强、体积小、功耗低等特点，广泛应用于嵌入式系统中。
本调研报告旨在了解单片机的发展历程、应用领域和市场前景，为相关领域的研究和开发提供参考。
二、调研方法1. 文献调研：通过阅读相关学术论文、专业书籍和互联网文章，搜集单片机的基本知识和应用案例。
2. 采访调研：与单片机相关的制造商、开发者和用户进行采访，了解其对单片机的看法和应用经验。
三、调研结果1. 单片机的发展历程单片机的发展可以追溯到上世纪60年代，最早应用于军事和航空航天领域。
随着工艺技术的进步和芯片集成度的提高，单片机逐渐普及到社会各个领域，并得到了快速发展。
目前，单片机已经发展到第八代，性能和功能不断提升。
2. 单片机的应用领域单片机广泛应用于嵌入式系统、智能家居、工业控制、汽车电子、医疗设备等领域。
在嵌入式系统中，单片机用于控制和管理各种设备，如智能手机、路由器、电视机等。
在汽车电子领域，单片机用于控制汽车的发动机、刹车系统和安全装置等。
3. 单片机的市场前景单片机市场前景广阔，预计在未来几年将保持稳定增长。
随着物联网、人工智能和自动驾驶等新兴技术的发展，对单片机的需求将进一步增加。
同时，新型的单片机产品和解决方案也将不断涌现，为市场带来新的机遇。
四、调研结论单片机作为一种集成电路中的微型计算机，有着广泛的应用领域和市场前景。
在未来的发展中，单片机将继续发挥重要作用，并随着技术的进步，提供更多功能和性能。
因此，对于相关领域的研究人员和开发者来说，深入了解单片机的原理和应用非常重要，以便能够更好地应用和发展单片机技术。
单片机的调研报告单片机调研报告一、引言单片机（Microcontroller Unit, MCU）是一种集成了中央处理器、存储器、输入输出接口和外设接口等功能于一体的微型计算机系统。
它以其结构简单、功能强大、体积小、功耗低等优点，在各个领域得到了广泛应用。
本报告旨在对单片机进行深入调研，全面了解其概念、分类、应用和发展趋势等内容。
二、概念介绍单片机是一种集成度极高的微型计算机系统，它具备计算能力、内存存储能力以及和外部设备进行通信的能力。
相比于传统的计算机系统，单片机具有体积小、功耗低、速度快、成本低等优点。
其核心部件为中央处理器（CPU），内部包含存储器、输入输出（I/O）接口和外设接口等模块。
三、分类和特点根据单片机的体系结构和指令集，单片机可以分为多种不同的类型，常见的有8位单片机、16位单片机和32位单片机等。
每种类型的单片机有不同的特点和适用场景。
例如，8位单片机适用于简单的控制任务，16位单片机则适用于中等复杂度的应用，32位单片机则具备更强的计算能力和处理速度。
四、应用领域单片机广泛应用于各个领域，包括家电控制、工业控制、汽车行业、通信设备、医疗器械、消费电子等。
以家电控制为例，我们可以通过单片机控制空调、冰箱、洗衣机等家电的开关、温度调节和计时等功能。
在汽车行业，单片机应用于引擎控制、车载娱乐系统、安全系统等。
在医疗器械领域，单片机被广泛用于血压计、血糖仪、心电图仪等设备。
五、发展趋势随着科技的不断进步，单片机也在不断发展和创新。
未来的单片机将趋向于嵌入式系统、物联网和人工智能等领域的发展。
例如，嵌入式系统是单片机发展的重要方向，它能够将单片机与传感器、执行器等设备相结合，实现更复杂的控制任务。
同时，物联网的兴起也为单片机提供了新的发展机遇，单片机可以通过互联网进行通信，实现远程控制和数据传输。
此外，随着人工智能技术的普及，单片机也将应用于人工智能设备，提供更智能化的功能。
六、结论单片机作为一种集成度高、功能强大的微型计算机系统，广泛应用于各个领域。
单片机调研报告大连交通大学2006届本科生毕业设计调研报告调研报告一．国内、外发展现状随着城市的发展，人们的居住环境越来越集中，加之生活个性化的发展，使得城市供水系统的负荷变化很大。
以前大多采用传统的水塔、高位水箱或者是气压增压设备，但都必须有水泵以高出实际用水高度的压力来“提升”水量，增大了水泵的轴功率和功耗。
80年代末期，晶体管型交流电机变频调速技术用于更新改造传统供水设备，使我国供水行业的技术装备水平从90年代初开始经历了一次飞跃。
随着科学技术的进步以及大规模集成电路和微机技术的突飞猛进，交流电机变频调速技术已日趋完善，变频调速器用于交流异步电动机调速，其性能胜过以往任何一种交流调速方式，而且结构简单，因而成为交流电动机调速的最新潮流。
基于此种原因，设计了交流变频调速恒压供水系统，实现水泵电气无级调速，依据用水的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用户用水要求[1]、[4]。
二．供水系统的特点：供水系统一般可以分为居民生活用水和一般工农业用水两部分，于一般工农业用水量变化不大，它可以泵站直接控制流量，不属于考虑的范围。
居民生活用水有以下几个显著特点: (1)用水变化量大。
居民区生活用水高峰期一般在早、中、晚三餐前后，低谷期一般在午夜以后，两者差别很大，用水时不均系数一天内可达10，考虑季节变化一年内可达20[1]。
(2)对水压的要求比较高。
供水系统希望根据流量的变化调节水压，它们之间的关系式如下：H?HZ?Sh?HZ?K2Q2 式中: H-----水泵扬程QHZ-----水网用户要求的用水量----水网中最不利供水点要求扬程Sh----管道水头损失K2-----流量系数，管网本身决定不同水网有不同的关系曲线，该曲线中Sh 的曲率与管网的设计有关。
若供水压力低于这条曲线，将有些地方供不上水，高于它又将增加能耗。
这些都不满足用户的要求。
另外，即使在用水量逐渐降至零时仍维持水压K2 [1]。
1 1 大连交通大学2006届本科生毕业设计调研报告HShHzo关系曲线QmaxQ (3)流量基本上用户控制。
泵的出口阀门控制流量，而阀门又用户控制，调速泵对流量的调节只能随用水量的变化而变化[1]。
三．本课题的来源及意义：在恒压供水技术出现以前，出现过许多供水方式。
这些供水方式并不是在时间上后向前逐渐互相取代的，而是随着更先进的供水方式的出现，同时又有许多落后的供水方式并存的。
下面就逐一分析：(1)一台恒速直接供水系统：这种供水方式是水泵从蓄水池中抽水加压并直接送往用户，有的甚至连蓄水池也没有，直接从城市公用水网中抽水，严重影响城市供用水网压力的稳定。
这种供水方式，水泵整日不停运转，有的可能在夜间用水低谷时段停止运行。
这种系统形式简单、造价最低，但耗电、耗水严重水压不稳，供水质量极差。
可见水泵消耗的功率与流量无关，但效率只是在水泵额定流量附近区域才最高，流量较小时效率极低[3]。
(2)恒速泵加水塔的供水方式: 这种方式是水泵先向水塔供水，再水塔向用户供水。
水塔的合理高度是使水塔最低水位略高于系统所需压力。
水塔注满水后泵停开，水塔水位低于某一位只是在启动水泵。
水泵处于断续工作状态中。
这种供水方式水泵工作在额定流量额定量程的条件下，水泵效率处于高效区。
这种方式显然比以前一种节点，其节点率与水塔容量、水泵额定流量、用水时不均匀稀疏、水泵的开停时间比、开停频率等有关。
供水压力比较稳定。
但这种供水方式基建设备投资最大，占地面积也最大。
水压不可调，不能兼顾近期与远期的需要。
而且系统水压不能随流量的减小、系统所需水压下降而下降，故还存在一些能量损失，而且如果该系统水塔的水位监控装置损坏的话，泵的开停将完全人操作，就会出现能量的严重浪费和供水质量的严重下降[3]。
2 2 大连交通大学2006届本科生毕业设计调研报告(3)恒速泵加气压罐供水方式：这种方式是利用封闭的气压罐式提高为水箱蓄水，通过监测罐内压力来控制泵的开停，罐的占地面积于水塔水箱供水方式相比较小，而且可以放在地上，设备的成本比水塔要得的多，而且气压罐是密封的，所以大大减少水质因异物进入而被污染的可能性。
因此很受欢迎，应有十分广泛。
但气压罐供水方式也存在着许多缺点，在介绍完变频调速供水方式后，再将二者进行比较。
(4)变频调速恒压供水方式：工作原理是：控制器通过检测实际水压值，比较设定水压值和实际水压值的差别，按PID控制规律运算后，输出控制信号至变频器，变频器则根据控制器的输入信号调节水泵电机的供电电压和频率。
当用水量增加时，控制器控制变频器使电动机的电压和频率加大，水泵转速升高，出水量增加；当用水量减少时，控制器控制变频器使电动机的电压和频率降低，水泵转速下降，出水量减少。
通过这种控制方式，就可以使自来水管道压力保持在设定值上[2]。
于变频器的价格较高，变频调速恒压供水系统通常采用多台水泵并联运行，几台水泵共用一台变频器。
工作时，控制器根据用水量的大小，控制配电系统自动选择所需投入运行的水泵数量，一般方法是保持其中一台水泵处于变频器控制下，其它水泵则根据供水量的变化，在工频下全速运行或停机待命.[2] 变频调速是在节能效果上明显优于气压罐式。
气压罐式依靠压力罐中的压缩空气送水，气压罐配套水泵在运行时，是在额定转速、额定流量的条件下。
当系统所需水量下降时。
供水压力超出系统所需压力而造成能量的浪费。
同时水泵是满频率启动，且启动频繁，又会造成一定的能耗。
而变频调速适当系统用水量下降时可无极调节水泵转速，是供水压力与系统所需水压大致相等，这样就节省了许多电能，气压罐式的耗钢量较大，这也是其一个较大的缺点，气压罐使用钢材制造，一般情况下建筑面积万平方米需安装，得气压罐2个。
这样如果在全国推广气压罐式供水系统，这对我国来说将是一项较大的投入。
而变频调速供水系统的变频器是以太微机控制的电器设备，不存在消耗多少钢材的问题。
同时于气罐体积大，一般数量多为2-3个，这样占地面积一般为几十平米。
而变频调速式中的调速装置站的面积仅为零点几平米。
此将带来土建投资的节省。
在运行效果上，气压罐式与调速时相比也存在着一定差距。
气压罐式的运行不稳定，突出表现在它的频繁启动。
于气压罐的调节容积仅占其总容积的1/3-1/6，因而每个罐的调节能力很小，只得依靠频繁的启动来保证供水，这样将产生较大的噪声。
而且电视图像受到严重干扰，严重影响居民的生活。
同时于启动过于频繁，压力不稳，加之硬启动，电气和机械冲击较大，设备损坏很快，[2][3] 3 3 大连交通大学2006届本科生毕业设计调研报告管网和卫生设备也因压力过高增加了水量泄漏。
调速式的运行十分稳定可靠。
没有频繁的启动现象，加之启动方式为软启动设备运行十分平稳，避免了电气、机械冲击。
于压力稳定，小区管网和卫生设备的泄漏水量明显降低，噪音、振动下降，电视图像也不再受干扰，周围居民也不再受影响。
而且于调速式是经水泵加压后直接送往用户的，防止了气压罐中于气水接触、隔膜雨水接触而可能造成的水质二次污染，保证了饮用水水质可靠。
此可见，变频调速式供水系统具有节约能源、节省钢材、节省占地、节省投资，调节能力大、运行稳定可靠的优势，具有明显的经济效益和社会效益。
所以本课题具有较高的实用价值[3]。
三．研究内容：采用系列单片机实现对恒压供水系统的自动控制，供水系统采用三泵循环，变频器软启动并自动调压，并具有显示系统状态的功能。
四．毕业设计的研究目标：通过查阅资料，研究出以单片机为核心的实用控制电路，并进行调试。
可以用显示电路进行对水压和三泵工作状态的显示，而且要有完善的保护、互锁功能，运用三泵循环达到对水压的连续控制。
五．研究手段和方法：使用单片机开发系统和示波器对涉及电路进行硬件和软件的设计以及调试。
六．可行性方案分析：现在最常用的有三种方式。
PLC实现造价高、模拟量输入、输出需要单独设置、但其可靠性强。
而用单片机实现造价低，而且模拟量输入、输出可用各种门电路连接得出，但单片机实现的系统易受外界电磁干扰的影响，可是考虑到恒压供水系统结构较为简单，且其工作环境的电磁干扰较少，因此单片机的可靠性也可以满足要求。
故，本课题我较为倾向使用单片机控制。
作为单片机，它具有如下特点：(1) 可靠性好，芯片本身是按工业测控环境要求设计的，其抗工业噪声干扰优于一般通用CPU：程序指令及常数、表格固化在ROM中不易破坏；许多信号通道均在一个芯片内，故可靠性高[3]。
(2) 易扩展。
片内具有计算机正常运行所必需的部件。
芯片外部有许多供扩展用三总线并行、串行输入输出管脚，很容易构成各种规模的计算机应用系统。
(3) 控制功能强。
为了满足工业控制要求，一般单片机的指令系统中有机丰富的条件分支转移指令、I/O口的逻辑操作以及为处理功能。
一般来说，单片机的逻辑控制功能及运行速度均高于同一档次的微处理器[3]。
(4) 价格便宜也是重要的。
但需专门汇编语言开发，开发周期较长。
用门电路也可以搭出控制电路，这样做造价更低，但稳定性、可靠性 4 4 [3][3][3]大连交通大学2006届本科生毕业设计调研报告最差。
我的初步设想分为四部分：1）2）3）输入通道的设计：将水压传感器的水压测量值送入A/D转换器，转化为数字量，并接收此信号。
输出通道的设计：讲经运算处理后的数字量送往D/A转换器，转换器的模拟量，作为变频其的频率给定，来控制水泵电机的转速。
开关量控制电路的设计：是用来控制电机的起停的。
比如说，在第一台电机工作在工频、第二台变频器控制，但此种工作状态的水压不够，这时需使一、二台电机都工作在工频，将第三台变频器控制。
这时此部分电路就将第三台开启。
4）显示部分设计：用来显示水压和三台电机的运行情况。
实验条件：七．实验条件：89C51CPU芯片、各种数字集成芯片、开发系统、示波器。
八．进度计划：在前三周完成对本课题相关资料的阅读，书写进度计划表和调研报告，完成一片不少于三千汉字的外文翻译，第四周和第五周用来熟悉恒压供水系统的基本原理，第五周第六周熟悉单片机的原理，第七周和第八周用来完成总体方案的硬件设计，第九周和第十周用来完成软件部分的设计，十一周和十二周进行仿真试验，十三周和十四周整理材料，完成论文并准备答辩。
九．。
