土木工程专业09级课程设计任务书(二)(单学号用)单层工业厂房施工组织设计土木工程学院建筑技术教研室2012年9月一、工程项目:某两跨单层金工车间二、结构型式:预制钢筋砼装配式排架结构,钢筋砼杯形基础三、设计目的及要求:目的:使学生通过该课程设计,独立完成该工程的施工组织设计,提高通过综合运用以往学过的知识,解决实际工程问题的能力。
1.进一步熟悉单层厂房的构件吊装工艺,确定结构吊装方案,合理进行构件平面布置。
2.学会对施工活动进行科学管理的技术手段,编制本工程的施工组织设计。
确定施工方案、编制施工进度计划,确定施工平面布置图,编制符合施工要求的技术经济文件。
四、设计资料(一)工程概况:红旗机械厂冲击车间,双跨,一跨为18M,另一跨为21M,柱距6M车间平、剖面见附图所示。
基础结构:C20现浇钢筋砼杯形基础,C15砼垫层主体结构:预制钢筋砼装配式排架结构,矩形柱,每根中柱约10.6T,边柱约8T,抗风柱约6.5T。
柱埋入砼杯形基础0.6M ,T型预应力吊车梁,重1.4T,预应力21M折形屋架,重7.60T,预应力18M折形屋架,重6T。
大型屋面板1.5T厚0.5M,钢筋砼圈梁三道及大门上雨蓬。
起重机吊装索具重量均取0.2T。
(二)施工条件1. 场地条件:东边有空地,可为施工使用,厂内道路与市区道路相通,场地平面图见附图所示。
2. 预制条件:屋架,柱现场预制,其余构件工厂预制按进度提供。
3. 工期要求:总施工时间控制在230天以内,自2012年9月20日开工,每星期工作5天,可酌情考虑开工准备(3天)和验收(5天)时间。
并根据实际情况上机计算实际工作天数和工程结束的日期。
4. 分部分项工程工程量及定额见下表所示。
(三)设计成果内容1. 编制该单层工业厂房施工组织设计说明(1)计算书要有详细计算过程和计算简图,屋面板吊装用图解法复核数解法的计算结果,计算书统一要求用A4纸张装订,封面格式及内容见附页。
小别墅设计任务书(土木09)一、教学目的在学习《房屋建筑学》课程基本原理的基础上,通过本次“小别墅课程设计”题目的训练,使学生进一步熟悉与熟悉建筑平面、立面、剖面图的表达深度及施工图设计的有关内容,并为下阶段进入专业课程学习打下良好的基础。
住宅建筑面广量大,涉及千家万户,建筑设计应紧扣以人为本的设计主体思想,做到精心设计,平面布局力求功能合理,立面造型富有新意,努力为住户制造一个温馨舒适健康的居住环境。
二、设计条件(1) 本设计为私人别墅,具体地点自定。
(2) 技术条件:结构按砖混结构考虑,承重方向的开间或者进深应符合模数,承重墙、外墙、内墙与隔墙厚度结合各地区情况确定,夏季主导风向为东南风,冬季主导风向为北风。
耐火等级为二级,抗震设防烈度为7度。
建筑的水、暖、电均由城市集中供应。
(3)面积指标:建筑面积300~400㎡/栋。
(4)居室面积:大居室15~20㎡、中居室10~15㎡,小居室8~11㎡。
每套别墅务必有一间大居室,要紧居室应能同时两个方向放床,并要求每套别墅居室大小搭配恰当。
(5) 辅助房间:厨房与卫生间。
厨房设置洗池、案台与灶台(燃料:煤或者煤气)与必要的储藏设施,卫生间设置大便器(蹲式或者坐式)、浴缸或者淋浴,也可根据实际情况设置洗面盆。
(6)客厅:面积自定。
(7)其它设施:每户可设置生活阳台、服务阳台,晒台。
(8)层数及层高:建筑层数按二层设计,层高自定。
(9)别墅屋顶形式可使用平屋顶(女儿墙式、挑檐式)、瓦屋顶(二坡式或者四坡式)与平坡结合式屋顶,与其他形式。
(10)建筑材料a.承重墙体均使用240厚承重多孔砖砌筑,按照7度抗震设防设置圈梁、构造柱。
非承重分隔墙均为120厚多孔砖砌筑。
b.楼板、屋面板均为钢筋混凝土整表达浇。
底层除厨房、卫生间及楼梯间为实铺地面外,余均使用架空多孔板。
室内外高差600。
c.内墙面除厨房、卫生间需粘贴面砖外,其余均使用砂浆粉刷;外墙饰面材料(涂料或者面砖)自定。
电气工程学院《课程设计》任务书课程名称:电气控制与PLC课程设计基层教学单位:电气工程及自动化系指导教师:郭忠南等说明:1、此表一式三份,系、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称:电气控制与PLC课程设计基层教学单位:电气工程及自动化系指导教师:郭忠南等说明:1、此表一式三份,系、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称:电气控制与PLC课程设计基层教学单位:电气工程及自动化系指导教师:郭忠南等说明:1、此表一式三份,系、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称:电气控制与PLC课程设计基层教学单位:电气工程及自动化系指导教师:郭忠南等说明:1、此表一式三份,系、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称:电气控制与PLC课程设计基层教学单位:电气工程及自动化系指导教师:郭忠南等说明:1、此表一式三份,系、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称:电气控制与PLC课程设计基层教学单位:电气工程及自动化系指导教师:郭忠南等说明:1、此表一式三份,系、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
电气工程学院教务科电气工程学院《课程设计》任务书课程名称:电气控制与PLC课程设计基层教学单位:电气工程及自动化系指导教师:郭忠南等说明:1、此表一式三份,系、学生各一份,报送院教务科一份。
2、学生那份任务书要求装订到课程设计报告前面。
〈〈机械设计基础课程设计>〉说明书机械制造及自动化专业Jixie zhizao ji zidonghua zhuanye机械设计基础课程设计任务书 2Jixie sheji jichu kecheng sheji renwu shu 2姓名: x x x学号:班级: 09级机电1班指导教师: x x x完成日期: 2010/12/12机械制造及自动化专业机械设计基础课程设计任务书2学生姓名:班级:学号:一、设计题目:设计一用于带式运输机上的单级圆锥齿轮减速器给定数据及要求已知条件:运输带工作拉力F=4kN;运输带工作速度v=1。
2m/s(允许运输带速度误差为±5%);滚筒直径D=400mm;两班制,连续单向运转,载荷较平稳。
环境最高温度350C;小批量生产。
二、应完成的工作1.减速器装配图1张;2.零件工作图1张(从动轴);3.设计说明书1份。
系主任:科室负责人:指导教师:前言这次设计是由封闭在刚性壳内所有内容的齿轮传动是一独立完整的机构。
通过这一次设计可以初步掌握一般简单机械的一套完整设计及方法,构成减速器的通用零部件.这次设计主要介绍了减速器的类型作用及构成等,全方位的运用所学过的知识。
如:机械制图,金属材料工艺学公差等已学过的理论知识.在实际生产中得以分析和解决。
减速器的一般类型有:圆柱齿轮减速器、圆锥齿轮减速器、齿轮-蜗杆减速器,轴装式减速器、组装式减速器、联体式减速器。
在这次设计中进一步培养了工程设计的独立能力,树立正确的设计思想,掌握常用的机械零件,机械传动装置和简单机械设计的方法和步骤,要求综合的考虑使用经济工艺性等方面的要求。
确定合理的设计方案。
目录♣一、电动机的设计 (6)1. 选择电动机 (6)2。
选择电动机容量 (6)3.计算总传动比并分配各级传动比 (7)4。
计算传动装置的运动和动力参数 (7)5。
电动机草图 (8)♣二、带传动的设计 (9)1. 确定计算功率 (9)2.确定V带型号 (9)3。

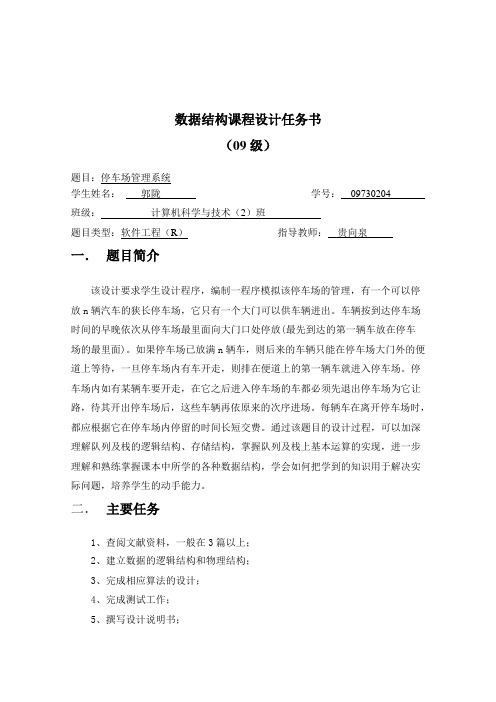

数据结构课程设计任务书(09级)题目:停车场管理系统学生姓名:郭陇学号:09730204班级:计算机科学与技术(2)班题目类型:软件工程(R)指导教师:贵向泉一.题目简介该设计要求学生设计程序,编制一程序模拟该停车场的管理,有一个可以停放n辆汽车的狭长停车场,它只有一个大门可以供车辆进出。
车辆按到达停车场时间的早晚依次从停车场最里面向大门口处停放(最先到达的第一辆车放在停车场的最里面)。
如果停车场已放满n辆车,则后来的车辆只能在停车场大门外的便道上等待,一旦停车场内有车开走,则排在便道上的第一辆车就进入停车场。
停车场内如有某辆车要开走,在它之后进入停车场的车都必须先退出停车场为它让路,待其开出停车场后,这些车辆再依原来的次序进场。
每辆车在离开停车场时,都应根据它在停车场内停留的时间长短交费。
通过该题目的设计过程,可以加深理解队列及栈的逻辑结构、存储结构,掌握队列及栈上基本运算的实现,进一步理解和熟练掌握课本中所学的各种数据结构,学会如何把学到的知识用于解决实际问题,培养学生的动手能力。
二.主要任务1、查阅文献资料,一般在3篇以上;2、建立数据的逻辑结构和物理结构;3、完成相应算法的设计;4、完成测试工作;5、撰写设计说明书;6、做好答辩工作。
三.主要内容、功能及技术指标(1).以栈S作为停车场,栈S1作为让路的临时停车点,队列Q作为车等待时用的便道。
num[10]作为车所在位置的编号,并且限定车场最多能够容纳10辆车,算法对于合法的输入数据都能产生满足规格说明要求的结果;(2).用户根据系统所规定并提示的要求输入有关内容,车场所能容纳的车辆数由收费人员来确定,车辆离开时,车主还可以得到收据,便于收费的管理使用;并且系统程序所提供的一些信息可通过特殊硬件显示出来,供车主了解信息,准确有效的停车。
(3).程序应该能够显示当前存车信息以及等待车的信息,便于管理人员对车辆进行管理,并且能够给等待的车提供一些信息,便于他们能够及时的停车。
新技术学院城市建设系09级建筑学毕业设计任务书(命题老师:余方达)一、设计题目孝南区青少年活动中心建筑方案设计(真实地块、真实功能)二、任务要求1.建设地点:孝孝南区南城新区;2.用地概况:用地位于孝南区南城新区,西临城市主干道玉泉南路,东北侧为规划中的区政府用地,东南为市新商务区。
南面为居住用地,西面为新建的公共绿地(见附图)。
3.规划要求⑴用地东西长197m,南北长230m,其中建筑最突出部分退让道路(玉泉南路、和谐大道)红线不小于15米,北侧退让用地界线不小于5米,西侧退让道路红线不小于5米。
⑵建筑层数以多层为主,建筑总高度控制在50m以下。
(3)、造型要求:新颖独特,有时代感,力争20年不落后。
三、技术要求1.外围护结构热工要求,地区相当于180mm砖墙的热工条件;2.主导风向:夏季主导风向为东南风,冬季主导风向为西北风;3.耐火等级:二级;4.抗震设防:按6度设防;5.日照间距:南方地区按1:1.0考虑;6.建筑的水、暖、电均由城市集中供应。
四、设计要求1.建筑面积(不计地下室)18000 m2 ——20000 m2,地下一层为停车库、设备用房等。
2.平面设计按照各功能房间流程设计布置。
3.在总平面图中综合解决好功能分区、出入口、停车位、道路、绿化消防等问题。
4.房间名称及使用面积见分配表。
5、所有大小会议室都要必须设多媒体功能。
五、图纸要求1.总平面布置(1:500)⑴标明道路、绿化、小品、停车位和出入口的位置;⑵标明技术经济指标:用地面积、建筑密度、容积率和绿化面积。
2.单体设计⑴各层平面图(1:200-300),标注轴线及开间尺寸,画出墙体、柱、楼梯、门窗洞口及门的开启方向,注写房间名称,在一层平面图中注剖切符号;⑵横剖面图一个(1:00-300),剖切位置应选择在楼梯间和能最大限度地表现建筑内部空间的位置。
剖面包括:·基础及基础墙·外墙、内墙·吊平顶·楼地面及屋面构造·楼梯·钢筋混凝土楼板及梁·注明各层楼地面标高·屋面坡度·剖面关键尺寸·使用提供的图例,加以必要的说明(3)、房间数量见附表。
《建筑工程概预算》课程设计任务书一、课程设计基本信息课程设计环节代码:课程设计环节名称:建筑工程概预算课程设计英文名称:Building engineering Project Budget课程设计周数:2周适用对象:09级工程造价专业二、课程设计目的和任务本课程在教学内容上必须坚持理论联系实际,紧密跟踪国家经济建设和建设行业发展的动态和需求,这样才能找准高素质应用型人才培养目标在现代建设行业系统中的定位。
本课程设计让学生编制一个多层建筑的工程造价书,目的是帮助学生进一步理解和消化理论知识,培养学生综合运用所学的基础理论和技术知识解决实际工程问题的能力;进一步学会使用概预算定额和造价软件,学会计算工程量和编制安装工程造价书的原则、步骤、方法和技巧;同时,培养学生收集资料、获取信息和合作交流的能力。
三、课程设计的具体任务:1. 熟悉图纸,收集施工规范、工程验收规范等相关资料。
2. 确定计量单位,计算工程量3. 确定项目名称、项目编码4. 确定综合工程内容5. 会使用概预算定额6. .编制造价书四、课程设计方式课程设计要求个人独立完成,在教师指导下,集中时间、集中地点完成。
1、课程设计指导方法与要求课程设计教学分两个部分进行:(1)实例讲解(2)详细讲解一个建筑工程造价书的编写程序、方法和内容。
2、指导学生编制一个多层建筑工程清单报价书(1)了解工程概况和原始资料通过建筑施工图(建筑总平面图、各层平面图、立面图、剖面图、卫生间大样图等),了解该建筑的位置、建筑面积、占地面积、层数、层高、各个房间的使用功能等。
(2)熟悉贵州省建筑工程定额,收集预算数据。
含当地管理费,当季度人工费、信息材料费及其他项目费用。
其他项目清单计价包括预留金、材料购置费、工程保险费、工程保修费、预算包干费、总承包服务费等。
(3)认真识读建筑图。
各层平面图、详图。
图纸中还应包含设计说明、施工说明、主要设备材料表及图例等。
(4)根据工程量计算规则准确计算工程量。
《路基路面工程》课程设计驻马店市(Ⅳ2)某一级公路桩号 K23+152-K23+178系院:建筑工程学院学生姓名:姚增峰学号:0937110245专业:土木工程年级:09级完成日期:2011.12.21指导教师:王明《路基路面工程》课程设计任务书一、驻马店市(Ⅳ2)某一级公路在桩号 K23+152~K23+178 段。
设计资料:1、路基:填土为密实粘性土,容许承载力 [σ]=250KPa,f=0.40。
2、墙后填料:粘土,φ=23,γ=17.64 KN/m,C=18.72KPa。
3、挡土墙墙身材料:5号砂浆砌片石,γa=22.3KN/m,δ= φ/2,[σ]=2450 KMpa。
4、设计荷载:汽车 -20 级,挂车 -100。
5、路基宽度自拟,边坡坡度自拟。
6、路槽地面距地下水位1.3m,地面地下水位为0.9m。
二路状调查资料:1 交通调查在不利季节调查的双向四车道平均日交通量:预计未来使用期内,交通量年平均增长率为 4-6% ,。
2 材料调查沿线可采集各种砂、石料;附近有矿渣、炉渣可利用;水泥、石灰、沥青等材料当地可供应。
三要求1所有参加课程设计的同学共分六组,每组排列序号;以上交通量是第6号同学的基准交通量。
其他同学,序号每增加或者减收1,相应的每种交通量增加或者减少值为5。
2交通年增长率自己拟定。
3每个学生设计3个路面结构方案比选,选出各项指标最优者。
(1)路基 E0(2)路基 E0(3)路基 E0 (4)路基 E0 (5)路基 E0(6)路基 E0以上路面类型所涉及的各个参数,每个人自己拟定,第一组选(1),第二组选(2),以下类推。
沥青混凝土c=0.2~0.3Mpa,内摩擦角为20~35°。
四设计内容及步骤:(一)沥青混凝土路面1交通量计算;2设计弯沉值;3确定路面结构组合,选择计算层,确定已知各个结构层适宜厚度;4确定土基回弹模量;5确定路面格结构层的抗压强度、劈裂强度;6根据弯沉值,计算未知结构层厚度;7根据确定的各个结构层,进行结构层的换算;8进行各个结构层的弯拉应力计算与验算;9进行结构层的剪应力验算;10各项设计参数都验算合格,进行设计参数汇总,确定设计方案。
《基础工程》课程设计1.设计任务书1.1设计资料某桥上部构造采用装配式钢筋混凝土T形梁。
标准跨径L,计算跨径L。
板式橡胶支座,桥面宽度为7m+2×1.0m,双车道,参照《公路桥涵地基与基础设计规范》(JTG3363—2019)进行设计计算。
设计荷载为公路—II级,人群荷载为3.0kN/m2。
材料:台帽、耳墙及截面a-a 以上均用C20混凝土,γ1=25.00kN/m3;台身(自截面a-a以下)用M7.5浆砌片,块石(面墙用块石,其他用片石,石料强度不小于MU30),γ2=23.00kN/m3;基础用C15素混凝土浇筑,γ3=24.0 kN/m3;台后及溜坡填土γ4=17.00kN/m3;填土的内摩擦角φ=35°,黏聚力c= 0.0。
标准跨径=23m 计算跨径=22.6m水文、地质资料:设计洪水位高程离基底的距离为6.5m(a-a截面处)。
地基土的物理、力学性质指标见下表1.2设计标准规范[1] 魏进王晓谋.基础工程第五版.北京:人民交通出版社股份有限公司,2021.[2] 中华人民共和国交通运输部.公路桥涵设计通用规范:JTG D60—2015.北京:人民交通出版社股份有限公司,2015.[3] 中华人民共和国交通运输部.公路桥涵地基与基础设计规范:JTG D63—2019.北京:人民交通出版社股份有限公司,2019.[4] 中华人民共和国交通运输部.公路钢筋混凝土及预应力混凝土桥涵设计规范:JTG 3362—2018.北京:人民交通出版社股份有限公司,2018.[5] 中华人民共和国交通运输部.公路圬工桥涵设计规范JTG D61—2005.北京:人民交通出版社股份有限公司,2005.1.3进程安排1、桥台及基础构造和拟定的尺寸、绘制轮廓图 12月16日2、荷载计算 12月17日3、工况分析 12月18日4、地基承载力验算 12月19日5、基底偏心距验算 12月20日6、基础稳定性验算 12月20日7、沉降计算 12月21日8. 整理资料、电子版排版 12月21日2计算部分一、 桥台及基础构造和拟定的尺寸桥台及基础和拟定的尺寸如下图所示,基础分两层,每层厚度0.5m ,襟边和台阶宽度相等,取0.4m 。
09模具及数控专业
机械设计基础课程设计
一、设计题目
设计一单级直齿圆柱齿轮减速器中的齿轮传动,如图所示。
已知传递功率为P =3~7.5kw ,小齿轮转速为min /9801r n =,传动比6~3=i ,电机驱动,工作载荷平稳。
小齿轮齿数为40~201=z ,材料选45钢调质处理,硬度为210~250HBW (HSW ),大齿轮材料为45钢正火处理,硬度为170~200HBW 。
图 1 图2
二、设计要求
1、根据以上已知条件,根据强度设计计算公式,设计减速器中的大小齿轮各一个,决定大小齿轮的模数、齿数等参数,包括齿轮的宽度、中心距、分度圆、齿顶圆、齿根圆等。
2、校核大小齿轮的强度。
3、完成大小齿轮的结构设计,并画出大小齿轮的工作图。
要求用A4或A3标准绘图纸完成齿轮的工作图。
工作图可以用绘图软件如AUTOCAD 完成,也可以用手工绘图,要求线条粗细分明,均匀。
4、要求每个同学所应用的已知条件在已知条件中选取,而且不能完全相同,
并独立完成,不能完全照抄其它同学的设计过程和数据,否则以零分处理。
相关计算可参考教材或课程设计指导书。
三、完成时间及提交
提交内容:
设计说明书一份,用于齿轮设计的详细计算说明;
大小齿轮的工作图各一份,要求用A4或A3标准绘图纸完成齿轮的工作图,并打印。
完成时间:
2011年1月1日机械设计基础考试前。
课程设计任务书
(基础工程设计)
专业班级
姓名
学号
指导老师
建工学院
二0一一年十二月
一、设计题目
六安市某住宅楼桩基础设计
二、设计资料
1、地形
拟建建筑场地地势平坦,局部堆有建筑垃圾。
2、工程地质条件
自上而下土层依次如下:
①号土层:素填土,层厚约1.8m,稍湿,松散,承载力特征值f ak=95kPa
②号土层:灰褐色粉质粘土,层厚8.3m,承载力特征值f ak=125kPa。
③号土层:灰褐色淤泥质粘土,层厚12.0m,承载力特征值f ak=95kPa。
④号土层:黄褐色粉土夹粉质粘土,层厚5.3m,湿,可塑,承载力特征
值f ak=140kPa。
⑤号土层:灰-绿色粉质粘土,钻孔未穿透,承载力特征值f ak=210kPa。
3、岩土设计技术参数
岩土设计参数如表1和表2所示.
4、水文地质条件
(1)拟建场区地下水对混凝土结构无腐蚀性。
(2)地下水位深度:位于地表下3.5m。
5、场地条件
建筑物所处场地抗震设防烈度为7度,场地内无可液化砂土、粉土。
6、上部结构资料
拟建建筑物为六层钢筋混凝土结构,长30m,宽9.6m。
室外地坪标高同自然地面,室内外高差450mm。
柱截面尺寸均为400mm×400mm,横向承重,柱网布置如图2所示。
7、上部结构作用
上部结构作用在柱底的荷载效应标准组合值如表3所示,该表中弯矩M K、水平力V K均为横向方向。
上部结构作用在柱底的荷载效应基本组合值如表4所示,该表中弯矩M、水平力V均为横向方向。
8、材料
混凝土强度等级为C25~C30,钢筋采用HPB235、HRB335级。
三、设计分组
首先分为预制班和灌注桩两个大组,再根据所给出的设计资料、荷载资料及学生人数划分为若干小组。
分组示意如下:
(1)预制桩组:
第1组,共10人,选择题号1~10,设计A轴柱下桩基础。
第2组,共10人,选择题号1~10,设计B轴柱下桩基础。
第3组,共10人,选择题号1~10,设计C轴柱下桩基础。
(2)灌注桩组:
第1组,共10人,选择题号1~10,设计A轴柱下桩基础。
第2组,共10人,选择题号1~10,设计B轴柱下桩基础。
第3组,共10人,选择题号1~10,设计C轴柱下桩基础。
四、设计要求
每人根据所在组号和题号,完成指定桩型和指定轴线的桩基础设
计。
对于另外两根轴线的基础,只要求根据所给荷载确定承台尺寸和桩数,以便画出桩基平面布置图。
要求分析过程详细,计算步骤完整,设计说明书的编写应具有条理性,图纸整洁清晰。
四、设计内容
(1)设计桩基础,包括选定桩长和截面尺寸,确定单桩承载力特征值,确定桩数并进行桩的布置,进行桩身和承台的计算并满足构造设计要求,编写设计计算书。
(2)绘制桩基础施工图,包括桩基平面布置图,桩和承台大样图,并提出必要的技术说明。
五、设计成果
1、设计计算书
设计计算书包括以下内容:
(1)确定桩的选型,确定单桩竖向承载力。
(2)估算桩的根数、布桩,确定承台尺寸。
(3)桩基础验算。
(4)桩承台设计,包括抗冲切、抗剪和抗弯的强度计算。
(5)桩身设计,对预制桩,进行吊装验算并满足构造配筋要求;结灌注桩,一般按构造配筋。
2、设计图纸
设计图纸包括以下内容:
(1)桩基础平面布置图
(2)承台大样图
(3)桩身大样图
(4)设计说明
六、设计要求
1. 需提交的报告:
计算说明书和桩基础施工图(1:50);
2.建议图纸采用A2幅面,表达要清楚;计算说明书一律用课程设计用
纸;
3.所有任务必须使用手工完成,禁止使用计算机、复印机等设备;
4.装订顺序:封面(包含信息:《基础工程》课程设计,专业班级,学
号,姓名,日期),设计任务书,计算说明书,施工图(图纸折叠成A4大小)。
七、参考资料
1. 《建筑地基基础设计》(GB50007-2002)
2. 《建筑桩基技术规范》(JGJ94-2008)
3. 陈希哲.土力学地基基础.北京.清华大学出版社.1998
4. 莫海鸿、杨小平.基础工程.北京.建工出版社。
2008
表 1 地基岩土物理力学参数
表 2 桩的极限侧阻力标准值q sk和极限端阻力标准值q pk单位:kPa
图 1 场地平面图
图 2 柱网布置图
表3 柱底荷载效应标准组合值
柱底荷载效应基本组合值
表4
《基础工程》基础课程设计指导书
1基础设计的基本要求
基础的设计必须满足地基承载能力的要求,控制基础的沉降在建筑物允许沉降的范围内,基础结构本身具有足够的强度、刚度和稳定性,本着“安全、合理、经济”的原则,同时应尽可能使基础的施工方法简单。
2桩基础设计内容和步骤
2.1根据上部荷载和土层条件选择合适的持力层,初步确定承台的埋深(此步关系到单桩的承载力和承台的最大高度,要考虑周全);
2.2根据荷载大小,初步确定桩型、桩径及桩身材料;
2.3确定单桩的承载力设计值(采用桩基规范);
2.4确定桩数、桩的平面布置(尽量对称布置),初步拟定承台的尺寸;
2.5 验算作用在基桩上的竖向荷载和水平荷载;
2.5.1 考虑群桩效应,计算群桩中基桩的竖向承载力设计值、水平承载力设计值;
2.5.2 若承载力不满足要求,返回2.1或2.4;
2.6基础的沉降计算,若沉降不满足要求,返回2.1或2.4;
2.7 承台的结构设计
2.7.1 确定承台的尺寸、承台的材料,初步确定承台的高度;
2.7.2 承台的抗冲切计算(包括柱边冲切及角桩冲切),若不满足,返回2.7.1;
2.7.3 承台的抗剪切计算;
2.7.4 承台的抗弯曲计算;
2.7.5 承台局部受压验算
2.8单桩的设计
2.9 绘制施工图。
