下载文档原格式

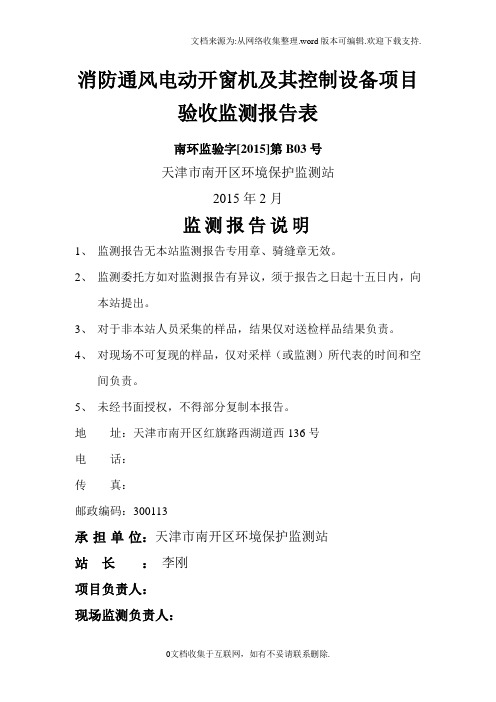

消防通风电动开窗机及其控制设备项目
验收监测报告表
南环监验字[2015]第B03号
天津市南开区环境保护监测站
2015年2月
监测报告说明
1、监测报告无本站监测报告专用章、骑缝章无效。
2、监测委托方如对监测报告有异议，须于报告之日起十五日内，向
本站提出。
3、对于非本站人员采集的样品，结果仅对送检样品结果负责。
4、对现场不可复现的样品，仅对采样（或监测）所代表的时间和空
间负责。
5、未经书面授权，不得部分复制本报告。
地址：天津市南开区红旗路西湖道西136号
电话：
传真：
邮政编码：300113
承担单位：天津市南开区环境保护监测站
站长：李刚
项目负责人：
现场监测负责人：
报告编写：
审核人：
批准人：
批准日期：年月日
项目主要建设情况
验收监测标准、标号、级别
验收监测方法及依据
建设项目工程竣工环境保护“三同时”验收登记表填表单位（盖章）：填表人（签字）：项目经办人（签字）：
注：1、排放增减量：（+）表示增加，（-）表示减少
2、(12)=(6)-(8)-(11)，（9）= (4)-(5)-(8)- (11) +（1）
3、计量单位：废水排放量——万吨/年；废气排放量——万标立方米/年；工业固体废物排放量——万吨/年；水污染物排放浓度——毫克/升；大气污染物排放浓度——毫克/立方米；水污染物排放量——吨/年；大气污染物排放量——吨/年。
自动喷水灭火系统调试、检测、验收记录编号：工程名称 子分部工程名称 □调试 □检测 □ 验收 施工单位 项目负责人 调试单位 监理单位 监理工程师执行规范名称及编号 《火灾自动报警系统设计规范》GB 50116、《建筑电气工程施工质量验收规范》GB 50303、《消防联动控制系统》GB 16806 消防联动控制器型号规格 编号 设置部位消防泵控制箱（柜）型号规格 编号 设置部位 配接设备名称水流指示器数量 N1检测数量 N1验收数量应符合GB 50166-2019表5.0.2的规定压力开关数量 N2检测数量 N2验收数量信号阀数量 N3检测数量 N3验收数量 N3液位探测器数量 N4检测数量 N4验收数量 N4☆预作用阀组数量 N5检测数量 N5验收数量 N5☆排水阀前的电动阀数量 N6检测数量 N6验收数量 N6☆雨淋阀组数量 N7检测数量 N7验收数量 N7☆水幕阀组数量 N8检测数量 N8验收数量 N8☆水幕系统保护的防火卷帘数量 N9检测数量 N9验收数量 应符合GB 50166-2019表5.0.2的规定防护、报警区域数量 Z 检测数量 Z 验收数量 应符合GB 50166-2019表5.0.2的规定编号项目 条款子项（调试、检测、验收内容）施工单位调试记录监理单位检查记录检测、验收结果 调试、检测、验收要求 调试、检测、验收方法 符合 不符合 说明 符合 不符合 说明 合格 不合格 说明 Ⅰ消防泵控制箱、柜的调试、检测、验收部件类型：消防泵控制箱、柜1设备选型规格型号 GB 50116规格型号应符合设计文件的规定对照设计文件核查设备的规格型号— — — — — — □ A2设备设置设置部位 3.1.1设置部位应符合设计文件的规定对照设计文件核查设备的设置部位— — — — — — □ C3消防产品准入制度证书和标识2.2.1应有与其相符合的、有效的认证证书和认证标识核查产品的认证证书和认证标识— — — — — — □ A4安装质量4.1设备安装3.3.23在安装前，应进行功能检查，检查结果不合格的装置不应安装检查控制箱、柜的基本功能是否符合第5项规定— — — — — — □ C外接导线的端部，应设置明显的永久性标识检查外接导线标识的设置情况— — — — — — □ C编号项目 条款子项（调试、检测、验收内容）施工单位调试记录监理单位检查记录检测、验收结果 调试、检测、验收要求 调试、检测、验收方法 符合 不符合 说明 符合 不符合 说明 合格 不合格 说明应按照牢固，不应倾斜；安装在轻质墙体上时，应采取加固措施检查设备的安装情况、设备的加固措施5基本功能调试准备 4.16.1 使消防泵控制箱、柜与消防泵相连接，接通电源，使消防泵控制箱、柜处于正常监视状态 — —5.1操作级别4.16.1控制箱、柜应根据不同的使用对象设置不同的操作级别检查控制箱、柜操作级别划分情况是否符合现行国家标准《消防联动控制系统》GB 16806的规定□ □ □ □ □ C5.2手、自动转换功能控制箱、柜应设有手、自动控制转换功能，且控制箱、柜应能准确显示手、自动控制工作状态手动操作控制箱、柜的手、自动控制转换控制按钮键。
火灾自动报警系统防排烟系统联动部件调试检测检验批质量验收记录日期：2024年10月20日一、现场检查情况：本次验收共涉及火灾自动报警系统防排烟系统的联动部件调试、检测检验批质量验收。
现场检查结果如下：1.设备安装情况：所有联动部件已按照设计要求正确安装，位置准确，固定牢固。
2.电气连接情况：所有电气连接均符合相关标准，接线端子固定可靠，接地连接符合要求，无松动及损坏情况。
3.联动控制：测试了联动部件与火灾自动报警系统防排烟系统的联动控制功能。
通过模拟火灾报警信号，联动部件能够正常启动防排烟设备，并及时反馈运行状态至火灾自动报警系统。
4.运行状态监测：在调试阶段，监测了联动部件的运行状态。
确认联动部件正常运行，无异常噪音，无震动、漏油现象。
二、质量验收结论：本次质量验收结果如下：1.设备安装质量：联动部件安装位置准确，牢固，无妨碍其正常运行的障碍物，符合设计要求。
2.电气连接质量：电气连接符合标准要求，接地连接良好，接线牢固，无松动、损坏情况。
3.联动控制质量：联动部件与火灾自动报警系统防排烟系统联动控制功能正常，能够准确启动防排烟设备，并将运行状态反馈至火灾自动报警系统。
4.运行状态质量：联动部件运行状态正常，无异常噪音、震动或漏油现象，满足设计要求。
综上所述，本次火灾自动报警系统防排烟系统联动部件调试、检测检验批质量验收结果合格。
三、后续工作建议：1.在正式投入使用前，应进行系统全面检测，重点检查联动部件的稳定性和可靠性。
2.建议定期进行设备巡检维护，保持设备联动控制功能的良好状态。
3.如发现联动部件运行异常，应及时进行修理、更换或维护，以确保系统的可用性和正常运行。
验收单位负责人签字：______________________。
建筑消防(电气)设施检测记录表、汇总表检测时间：匚月—日至一月—日检测员：记录员:甲方现场负责人：施工单位现场负责人：电话：电话：________________ 建筑消防（电气,）设施检测记录表__________二、火灾自动报警系统检测时间：1.消防控制室口：⑴设置地点：;⑵防火门口/普通门口，（钢质冰质/铝合金），防火玻璃口，门开启方向口，感烟探测器口; 设备房名称标识口；相关制度口；对外直拨电话口；应急灯口，照明灯具口无关管路通过口；⑶正常照明时的工作面照度 1应急照明时工作面照度 ko资料收集于网络，如有侵权请联系网站删除只供学习与交流⑷消防联动控制设备与输入/输出模块间的连线发生断路、短路故障时间秒。
⑸火灾报警控制器瞅动型）:柜式〃琴台式座挂式/单列/双列/三列。
型号：数量：—台，控制器、控制箱及门接地口；生产厂家：出厂日期：安装距离：正面 m ,后侧 m，左侧 m，右侧 m，距地：m。
火灾报警控制器绝缘电阻：对地 M ,相间 M ；接地电阻。
控制器主电直接连消防电源口， o备专用蓄电池口。
2.不同系统、电压等级、电流类别的导线是否穿在同一管内口，物理位置?顶棚内布线穿管不到位口，未穿管口，物理位置 o3.手动火灾报警按钮口：安装高度：m,物理位置 ,分区最远距离：—mo4.消防广播口：消防广播扬声器背景噪音 dB,最远点声强 dB,物理位置消防广播分区最远距离 m o5.消防电话口：安装高度:—m ,物理位置 o6.火灾警报装置（声光报警器）口：背景噪音 dB,声强 dB,物理位置。
7.火灾探测器内走道安装距离口：⑴宽度小于3m内走道顶棚设置宜居中布置，感烟间距 m ；⑵距端墙距离 m。
⑶物理位置 O注:火灾探测器安装间距见GB5O1162O13/第624条“在宽度小于3m的内走道顶棚上设置点型探测器时，宜居中布置。
感温火灾探测器的安装间距不应超过10m ；感烟火灾探测器的安装间距不应超过15m ；探测器至端墙的距离，不应大于探测器安装间距的。
防火窗检验报告1. 概述本报告旨在对防火窗进行检验，并详细记录检验过程和结果。
本次防火窗检验在XX年XX月XX日进行，共检验XX个防火窗。
检验过程严格按照相关标准进行，以确保防火窗的可靠性和安全性。
2. 检验标准防火窗的检验按照国家标准GB XXXX-XXXX《建筑防火门与窗》执行。
3. 检验过程3.1 检验设备本次检验使用以下设备： - 防火性能测试仪器：用于测量防火窗的防火性能，包括耐火时间、烟密封性能等。
- 尺子、量角器：用于测量防火窗的尺寸和角度。
3.2 检验内容本次防火窗检验主要包括以下内容： 1. 尺寸检验：测量防火窗的长度、宽度和厚度，以确认其符合设计要求。
2. 材料检验：检查防火窗的材料是否符合标准要求，是否有损坏或缺陷。
3. 开闭性能测试：测试防火窗的开闭是否灵活，是否存在卡滞或其他异常情况。
4. 火焰渗透试验：将火焰引燃在防火窗外侧，观察防火窗的表面是否受损，是否有火焰渗透。
5. 烟密封性能测试：在防火窗关闭状态下，引入一定量的烟气，观察烟气是否能够通过防火窗。
3.3 检验结果记录3.3.1 尺寸检验序号防火窗编号长度（mm）宽度（mm）厚度（mm）符合标准1 001 1000 800 50 是2 002 1200 900 55 是3 003 1100 800 50 是3.3.2 材料检验序号防火窗编号材料是否符合标准是否有损坏或缺陷1 001 是无2 002 是少许划痕3 003 是无3.3.3 开闭性能测试序号防火窗编号开闭是否灵活是否存在卡滞或其他异常情况1 001 是无2 002 是无3 003 是有卡滞现象3.3.4 火焰渗透试验序号防火窗编号表面是否受损是否有火焰渗透1 001 无无2 002 无有3 003 无无3.3.5 烟密封性能测试序号防火窗编号烟密封性能是否符合要求1 001 是2 002 否3 003 是4. 检验结论根据以上检验结果，我们得出以下结论：- 防火窗001和003的尺寸、材料、开闭性能和火焰渗透试验结果均符合标准要求，烟密封性能也符合要求； - 防火窗002的开闭性能不够灵活，且在火焰渗透试验中有一定程度的火焰渗透； - 建议对防火窗002进行维修或更换。
