粤教版九年级(上)中考题单元试卷：第13章+探究简单电路(01)

2023-2024学年粤教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计22小题，每题3分，共计66分）1.如图所示，两个相同的验电器，甲带电，乙不带电．用带绝缘柄的金属棒将验电器甲和乙的两金属球连接起来，甲、乙验电器金属箔张角的变化情况是（）A. 甲变小，乙不变B. 甲不变，乙张开C. 甲闭合，乙张开D. 甲变小，乙张开【答案】D【解析】解：甲带电，乙不带电，用带绝缘手柄的金属棒将甲乙连接起来，连接的瞬间，甲使乙带上电，乙的金属箔张开，甲带的电减少，金属箔片张角变小．故选D．2.对静电现象的认识，下列说法正确的是（）A. 摩擦起电创造了电荷B. 自然界只存在正、负两种电荷C. 两个物体靠近时相互吸引，则一定一个物体带正电，另一个物体带负电D. 一个物体没有带电，说明该物体内部没有电子【答案】B【解析】解：A、摩擦起电的实质是电子的转移，电荷的多少没有变化，所以摩擦起电并没有创造电荷，故A错误；B、自然界中只有两种电荷，即正电荷和负电荷，故B正确；C 、两个物体靠近时相互吸引，有两种情况，一种情况是一个带正电，一个带负电，另一种情况是一个带电，另一个不带电，故C错误；D、平常物体不带电并非没有电荷，而是原子内部的原子核中的质子所带的正电荷数与核外电子带的负电的数相等，而带正电的质子与带负电的电子所带电量相等，故对外不显电性，即我们所说的不带电，故D错误．故选：B．3.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，由此可判定（）A. 小球一定带正电B. 小球可能带正电，也可能不带电C. 小球一定不带电D. 小球可能带负电，也可能不带电【答案】B【解析】解：题中说毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球吸引，说明棒与小球带异种电荷或不带电，若带异种电荷则带正电．故选项ACD错误，B正确．故选B．4.甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则（）A. 乙带正电，丙一定带负电B. 乙带正电，丙可能不带电C. 乙带负电，丙一定带负电D. 乙带负电，丙可能带负电【答案】B【解析】由于甲带正电，甲与乙相互排斥，说明甲乙都带正电；甲与丙相互吸引，因为吸引的情况有两种可能，即两球可能都带电且是异种电荷，也可能一个带电，另一个不带电；故丙可能带负电，也可能不带电。

沪粤版九年级物理上册第十三章探究简单电路难点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。

当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．2、某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是A．指针偏转角度变小B．指针不动C．指针偏转角度变大D．指针反向偏转3、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路4、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口5、一个电路中有两盏电灯1L和2L，则下列判断正确的是（）A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联B．若一盏灯暗，另一盏灯亮，则能判断是串联还是并联C．若测得通过每盏电灯的电流不相等，则两灯的连接方式一定为并联D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联6、如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）A．R1短路B．R2短路C．R1断路D．R2断路7、下列生活中的物理数据错误的是A．人以正常速度骑自行车的功率约为 70WB．普通日光灯正常工作电流约 150mAC．中学生从一楼爬到三楼克服重力做功约 3000JD．蓄电池组的电压约为 1.5V8、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。

沪粤版九上物理《探究简单电路》单元测试卷一．选择题（共10小题）1．如图实验中某同学发现两个串联的小灯泡，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是（）A．通过这个灯泡的电流比另一个灯泡的电流小B．灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．小灯泡靠近负极2．如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，记录数据后，下一步首先应该做的是（）A．分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．换用电流表的另一量程，再测出一组电流值D．整理器材，结束实验3．在图所示的电路中，电流表A1的示数是0.5A，电流表A2示数是0.7A，那么，电流表A的示数应该是（）A．1.2A B．0.5A C．0.7A D．0.2A4．安装或维修电脑时，技术人员一般用手摸一下暖气管道或自来水管道，这样做的目的是（）A．降低一下手的温度，可能他手的温度太高容易损坏电子元件B．可能他手上有汗水，防止汗水腐蚀电子元件C．中和身体上的静电，防止静电损坏电子元件D．都不是，另有原因5．关于电现象，下列说法不正确的是（）A．摩擦起电的实质是电荷的转移B．发光二极管具有单向导电性C．自然界只存在正、负两种电荷D．电流的方向总是由电源的正极流向负极6．上海地区家用电冰箱的额定电压为（）A．1.5伏B．24伏C．220伏D．380伏7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．电流表和电压表都不烧坏C．电流表烧环，电压表正常D．电压表烧坏，电流表正常9．如图所示，实验室用电压表的读数为（）A．2.5V B．10.5V C．12V D．12.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示。

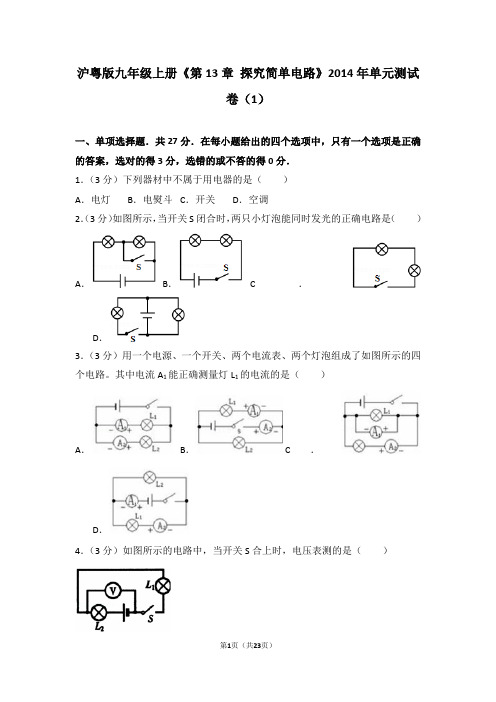

沪粤版九年级上册《第13章探究简单电路》2014年单元测试卷（1）一、单项选择题．共27分．在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分．1．（3分）下列器材中不属于用电器的是（）A．电灯B．电熨斗C．开关D．空调2．（3分）如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）A．B．C．D．3．（3分）用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路。

其中电流A1能正确测量灯L1的电流的是（）A．B． C．D．4．（3分）如图所示的电路中，当开关S合上时，电压表测的是（）A．电源电压B．灯L l两端的电压C．灯L2两端的电压D．灯L2和电源两端的总电压5．（3分）验电器可用来检测（）A．电流做功的多少 B．电路中电流的大小C．物体是否带电D．电路两端的电压6．（3分）如图所示的电路中，开关S闭合后和闭合前的电压表的示数（）A．不变B．增大C．减小D．无法确定7．（3分）如图的四个电路中，与实物电路图对应的是（）A．B．C．D．8．（3分）中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。

图中符合要求的电路是（）A．B．C．D．9．（3分）如图所示的电蚊拍，具有灭蚊和照明等功能。

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用。

下列电路设计符合这种要求的是（）A．B． C．D．二、双项选择题．（每小题4分，共16分．下列各题选项中，只有两个是正确的，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）10．（4分）如图，两盏灯不相同，电源电压为9V，闭合开关后电流表的示数为0.3A，下列说法正确的是（）A．L1与L2是并联B．L1与L2是串联C．L1两端电压是4.5V D．通过L1的电流是0.3A11．（4分）在如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S3D．开关S1、S2、S3都闭合12．（4分）如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路三、填空题．（每空1分，共18分）13．（3分）台式电脑使用一段时间后，散热风扇上会粘着很多灰尘，这是因为扇叶在转动时与空气摩擦带上了，可以轻小物体的缘故。

沪粤版九年级物理上册第十三章探究简单电路单元测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒2、下面数据中符合生活实际的是（）A．教室里课桌的高度大约是80dm B．一名中学生的质量约为500kgC．人体感觉舒适的气温约为40℃D．人体安全电压不高于36V3、在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。

据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。

下面哪个电路设计最能实现这一效果（）A．B．C．D．4、小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。

小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。

下列说法正确的是（）A．塑料小勺能吸引胡椒粉是因为它带了电B．若塑料小勺带负电是因为它失去了电子C．塑料小勺带电是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电，说明小勺是导体5、某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是A．指针偏转角度变小B．指针不动C．指针偏转角度变大D．指针反向偏转6、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。

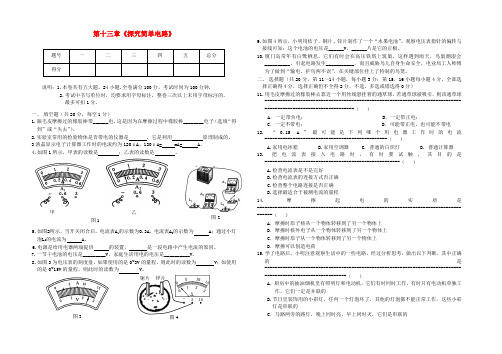

第十三章《探究简单电路》说明：1.本卷共有五大题，24小题.全卷满分100分，考试时间为100分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分.一、填空题（共20分，每空1分）1.跟毛皮摩擦过的橡胶棒带______电。

这是因为在摩擦过程中橡胶棒________电子（选填“得到”或“失去”）。

2.实验室常用的检验物体是否带电的仪器是，它是利用原理制成的。

3液晶显示电子计算器工作时的电流约为120μA。

120μA= mA= A。

4.如图1所示，甲表的读数是；乙表的读数是。

甲乙图15.如图2所示，当开关闭合后，电流表A1的示数为0.3A，电流表A2的示数为 A；通过小灯泡L2的电流为 A。

6.电源是给用电器两端提供的装置，是一段电路中产生电流的原因。

7.一节干电池的电压是_________V，家庭生活用电的电压是__________V.8.如图3为电压表的刻度盘，如果使用的是0~3V的量程，则此时的读数为 V；如使用的是0~15V的量程，则此时的读数为 V。

9.如图4所示，小明用桔子、铜片、锌片制作了一个“水果电池”。

观察电压表指针的偏转与接线可知：这个电池的电压是______V，______片是它的正极。

10.厦门岛常年有白鹭栖息，它们有时会在高压铁塔上筑巢，这样遇到雨天，鸟巢潮湿会__________，引起电路发生___________，而且威胁鸟儿自身生命安全，电业局工人师傅为了做到“输电、护鸟两不误”，在关键部位挂上了特制的鸟笼。

二、选择题（共20分，第11～14小题，每小题3分；第15，16小题每小题4分，全部选择正确得4分，选择正确但不全得2分，不选、多选或错选得0分）11.用毛皮摩擦过的橡胶棒去靠近一个用丝线悬挂着的通草球，若通草球被吸引，则该通草球----------------------------------------------------------------------------------------------------------------（）A．一定带负电；B．一定带正电；C．一定不带电；D．可能带正电，也可能不带电12. “0.15 A”最可能是下列哪个用电器工作时的电流------------------------------------------------（）A.家用电冰箱B.家用空调器C. 普通的白炽灯D. 普通计算器13. 把电流表接入电路时，有时要试触，其目的是-----------------------------------------------------（）A.检查电流表是不是完好B.检查电流表的连接方式否正确C.检查整个电路连接是否正确D.选择最适合于被测电流的量程14. 摩擦起电的实质是--------------------------------------------------------------------------------------（）A．摩擦时原子核从一个物体转移到了另一个物体上B．摩擦时核外电子从一个物体转移到了另一个物体上C．摩擦时原子从一个物体转移到了另一个物体上D．摩擦可以创造电荷15.学了电路后，小明注意观察生活中的一些电路，经过分析思考，做出以下判断，其中正确的是-------------------------------------------------------------------------------------------------------------（）A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们一定是并联的B.节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的C．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的图2图4图3D ．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的 16.如图5所示，当开关S 闭合时，关于三个电流表A 1、A 2和A 3的读数，下列说法不正确的是---------------------------------------------------------------------------------------------------------------（ ）A.电流表A 1的读数等于灯泡L 1中的电流B.电流表A 2的读数等于灯泡L 2 和L 3中的电流之和C.电流表A 1的读数一定等于A 2和A 3的读数之和D.三个电流表的读数相等三、 简答题（共20分，第17小题6分，第18题、19小题7分）17.⑴薄膜塑料袋的袋口合在一起，有时很难张开。

沪粤版【精品】九年级上册《第13章探究简单电路》单元测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（）A．甲处B．乙处C．丙处D．任何一处均可2．下面的几种叙述中，哪一种是并联电路的特征（）A．电路中每一处的电流都相等B．一个开关可以控制整个电路C．各条支路两端的电压都相等D．电路上各部分电压之和等于总电压3．二极管是一种由半导体材料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是A．灯泡不工作，电流表没有示数B．灯泡工作，电流表没有示数C．灯泡不工作，电流表有示数D．灯泡工作，电流表有示数4．在图所示的四个电路中，电压U相等，电阻R1>R2，比较电路中的总电流从大到小排列，顺序正确的是A．丁、甲、乙、丙B．丙、乙、甲、丁C．丙、甲、乙、丁D．甲、乙、丁、丙5．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当人坐在座椅上时，开关S自动闭合．若未系安全带，则开关1S断开，仪表盘上的指示灯亮；若系上安全带，则开关1S闭合，指示灯灭．图中设计最合理的电路图是()A．B．C． D．6．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A．B．C．D．7．小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（）A．B．C．D．8．现有三个轻质小球，实验发现任意两个小球相互靠近（未接触），都相互吸引，由此可判断A．两个小球带负电，一个带正电B．两个小球都带正电，一个带负电C．一个带正电，一个带负电，一个不带电D．一个带电，两个不带电9．如图所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干．利用这些器材可以连接成一个有冷、热两挡风的简易电吹风电路．要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．下图是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是( )A．B．C．D．10．在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。

沪粤版九年级物理上册第十三章探究简单电路单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体2、甲、乙两灯连接在同一电路中，测得通过甲灯的电流是0.3A，通过乙灯的电流是0.5A，则甲、乙两灯的连接方式是（）A．一定串联B．一定并联C．可能串联，也可以并联D．以上说法都不对3、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒4、如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）A．1L断路B．2L断路C．1L短路D．2L短路5、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。

当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。

下列电路符合要求的是（）A．B．C．D．6、按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。

现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（）A．L1短路B．L2短路C．L1断路D．L2断路7、下列对生活中常见物理量的估测，符合实际的是（）A．教室内课桌的高度约为75dm B．一名中学生的质量约为50kgC．人体正常体温约为38℃D．家用电冰箱正常工作时的电流约为5A8、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．电流表A1的读数是0.3A B．灯泡L1和L2并联C．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A9、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口10、如图所示为一种新型“水温感应龙头”。

沪粤版九年级上册《第 13 章研究简单电路》单元测试一．选择题（共 12 小题，满分 48 分，每题 4 分）1．如下图，箭头表示接好电路时电流的方向，甲、乙、丙三处罚别接有电源，电灯和电铃，根据电流的方向能够判断出电源在（）A．甲处B．乙处C．丙处D．任何一处均可2．下边的几种表达中，哪一种是并联电路的特色（）A．电路中每一处的电流都相等B．一个开关能够控制整个电路C．各条支路两头的电压都相等D．电路上各部分电压之和等于总电压3．二极管是一种由半导体资料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，依据这一特色，假如小明接成图丙所示电路，则对于此电路以下说法正确的选项是（）A．灯泡不工作，电流表没有示数B．灯泡工作，电流表没有示数C．灯泡不工作，电流表有示数D．灯泡工作，电流表有示数4．在图所示的四个电路中，电压U 相等，电阻 R1＞R2，比较电路中的总电流从大到小摆列，次序正确的选项是（）A．丁、甲、乙、丙B．丙、乙、甲、丁 C ．丙、甲、乙、丁D．甲、乙、丁、丙5．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当人坐在坐椅上时，开关S 自动闭合。

若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。

图中设计最合理的电路图是（）A．B．C．D．6．小轿车上多数装有一个指示灯，用它来提示司机或乘客车门能否关好。

四个车门中只需有一个车门没关好（相当于一个开关断开），该指示灯就会发光。

以下图 5 为小明同学设计的模拟电路图，你以为不切合要求的是（）A．B．C．D．7．小明家的饮水机拥有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预约温度时，饮水机内部的温控开关 S 自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述状况符合的是（）A．B．C．D．8．现有三个轻质小球，实验发现随意两个小球互相凑近（未接触），都互相吸引，由此可判断（）A．两个小球带负电，一个带正电B．两个小球都带正电，一个带负电C．一个带正电，一个带负电，一个不带电D．一个带电，两个不带电9．如下图，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。

第13章探究简单电路单元测试【满分：100分时间：45分钟】一．选择(共15小题，每小题3分，本大题共45分)1．两个带电体接触后都不带电了，说明它们原来带的电是（）A.同种电荷B.异种电荷C.等量同种电荷D.等量异种电荷【答案】D【解析】A．因为同种电荷排斥，不发生电荷的中和现象，故A不符合题意；B．异种电荷吸引，但如果不是等量的异种电荷不能中和完全，物体也会带电，故B不符合题意；C．如果带等量同种电荷接触后不能发生电荷的中和现象，物体还要带点，故C不符合题意；D．两个带电体接触后都不带电了，说明它们原来带的电是等量异种电荷，故D符合题意。

故选D。

2．“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析不正确的是（）A．光滑铅块挤压在一起就能“粘”住--因为分子间没有斥力B．吸盘式挂衣钩能够“粘”在墙上--由于大气压的作用C．刚从冷冻室拿出的冰棒会“粘”住舌头--因为液体瞬间凝固D．穿在身上的化纤衣服易“粘”毛绒--因为衣服带静电【答案】A【解析】A．分子间的引力和斥力是同时存在的，故A不正确，A符合题意；B．挂衣钩是被大气压压在墙上的，故B正确，B不符合题意；C．冰棒会“粘”住舌头，是因为舌头上的水分遇到温度较低的冰棒凝固成冰，故C正确，C不符合题意；D．化纤衣服与皮肤摩擦时，会产生静电，吸引较小的毛绒，故D正确，D不符合题意。

故选A。

3．取两个相同的验电器A和B，使A带电，B不带电。

可以看到A的金属箔张开，B的金属箔闭合（如图）。

用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是（）A．A和B都不变 B．A变小，B张开C．A变大，B不变D．A闭合，B张开【答案】B【解析】用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上所带电荷通过电子的移动向B验电器转移，若A带正电，B上的自由电子通过金属棒向验电器A转移，使B 带正电；若A带负电，A上的自由电子通过金属棒向B移动，使B带负电。
