以土耳其EREN发电厂为例浅析短路电流计算

短路电流及其计算

短路电流是指在电路中，当发生短路故障时，电流会迅速增大到很高的数值。短路故障是指电路中的正、负极之间或者两个不同元件之间发生距离非常短的导通，导致电流异常增大。短路电流的计算是为了评估电路中的设备或元件的安全工作能力，以确保其能够承受短路故障所产生的巨大电流，并选择合适的保护装置来防止其发生。

短路电流的计算方法根据电路的类型和复杂程度有所不同。下面针对不同情况进行具体说明。

1.直流电路的短路电流计算方法：

在直流电路中，由于电流只会沿着一条路径流动，所以短路电流的计算相对简单。可以通过欧姆定律计算得到。

短路电流（Isc）= 电源电压（Us）/ 短路电阻（Rs）

式中，Us为电源电压，Rs为短路电阻的阻值。

2.单相交流电路的短路电流计算方法：

在单相交流电路中，短路电流的计算稍微复杂一些。需要考虑电源电压、短路阻抗和负载阻抗之间的关系。

a) 短路电流（Isc）= 电源电压（Us）/ 短路阻抗（Zs）

b) 短路电流（Isc）= 电源电压（Us）/ （短路阻抗（Zs）+ 负载阻抗（Zl））

式中，Us为电源电压，Zs为短路阻抗，Zl为负载阻抗。

3.三相交流电路的短路电流计算方法： 在三相交流电路中，短路电流的计算需要考虑三相电源之间的相位差、各相的电流大小以及负载阻抗和短路阻抗之间的关系。

a) 短路电流（Isc）= 母线电压（U）/ 短路阻抗（Zs）

b) 短路电流（Isc）= 母线电压（U）/ （短路阻抗（Zs）+ 负载阻抗（Zl））

式中，U为母线电压，Zs为短路阻抗，Zl为负载阻抗。

需要注意的是，短路电流的计算一般是在额定工况（即正常运行工况）下进行的。此外，在实际的电路设计中，还需要考虑短路电流的持续时间、短路电流对设备和元件的热稳定性造成的影响等因素。

短路电流的计算对于电气工程师来说是非常重要的，它能够帮助工程师评估不同元件或设备的安全性能，同时也能够指导选择合适的保护措施，以最大程度地减少短路故障对电路和设备的损坏。因此，在进行电路设计和电力系统规划时，短路电流的计算是不可或缺的一部分。

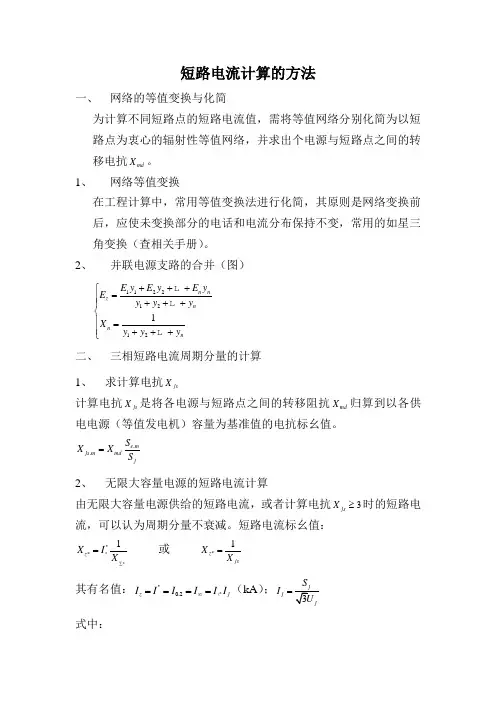

短路电流计算的方法

一、 网络的等值变换与化简

为计算不同短路点的短路电流值，需将等值网络分别化简为以短路点为衷心的辐射性等值网络，并求出个电源与短路点之间的转移电抗mdX。

1、 网络等值变换

在工程计算中，常用等值变换法进行化简，其原则是网络变换前后，应使未变换部分的电话和电流分布保持不变，常用的如星三角变换（查相关手册）。

2、 并联电源支路的合并（图）

112212121nnznnnEyEyEyEyyyXyyy

二、 三相短路电流周期分量的计算

1、 求计算电抗jsX

计算电抗jsX是将各电源与短路点之间的转移阻抗mdX归算到以各供电电源（等值发电机）容量为基准值的电抗标幺值。

..emjsmmdjSXXS

2、 无限大容量电源的短路电流计算

由无限大容量电源供给的短路电流，或者计算电抗3jsX时的短路电流，可以认为周期分量不衰减。短路电流标幺值：

**''*1zXIX 或 *1zjsXX

其有名值：*''0.2zzjIIIIII（kA）；3jjjSIU

式中： *X：无穷大容量电源到短路点之间的总阻抗（标幺值）；

''I：0秒的短路电流（kA）；

I：稳态的短路电流（kA）；

3、 有限容量电源的电路电流计算

通常采用使用运算曲线法，查表，注意折算电抗。

4、 短路点短路电流周期分量

将2、3中所求得的所有短路电流相加。

三、 三相短路电流非周期分量的计算

1、 单支路的短路电流费周期分量计算

按下述公式计算：

起始值：''02fziI

t秒值：''02aattTTfztfziieIe

其中：aXTR （衰减时间常数）

2、 多支路的短路电流非周期分量计算

复杂网络中个独立支路的衰减时间常数相差较大时，可采用多支路叠加法。衰减时间常数相近的分支可以归并简化，复杂的常仅近似化简为3~4个独立分支的等值网络，多数情况下化简为两个等值网络：系统支路（15aT）和发电机支路（1580aT）。对n支路的系统：

短路电流计算详细步骤

以短路电流计算详细步骤为标题，写一篇文章。

短路电流是指在电路中出现短路时，电流的最大值。短路电流的计算对于电路的设计和保护非常重要，可以帮助我们预测在短路情况下电路的稳定性和安全性。下面将详细介绍短路电流的计算步骤。

1. 确定电路拓扑结构

需要确定电路的拓扑结构，包括电源、负载和连接它们的导线。了解电路的结构，可以帮助我们更好地理解电路的工作原理和短路电流的传输路径。

2. 确定电源参数

接下来，需要确定电源的参数，包括电压和内阻。电压是指电源提供给电路的电压大小，内阻是指电源本身的电阻大小。电压和内阻的确定对于计算短路电流至关重要。

3. 确定负载参数

确定负载的参数，包括电阻和电感。电阻是指负载对电流的阻碍程度，电感是指负载对电流变化的反应速度。负载参数的确定可以帮助我们更好地了解电路中的能量转换和损耗情况。

4. 应用欧姆定律计算电流

根据欧姆定律，电流等于电压除以电阻。根据电路的拓扑结构，可以使用欧姆定律计算电路中不同部分的电流。这些电流的计算可以帮助我们了解电路中不同元件的工作状态和能量转换情况。

5. 考虑电感的影响

在短路电流的计算中，电感是一个重要的因素。由于电感的存在，当电路发生短路时，电流的变化速度会受到限制。因此，在计算短路电流时，需要考虑电感对电流的影响。可以使用电感的阻抗来计算电感对电流的限制。

6. 考虑电源内阻的影响

电源内阻是另一个需要考虑的因素。由于电源内阻的存在，当电路发生短路时，电源的输出电压会下降。因此，在计算短路电流时，需要考虑电源内阻对电流的影响。可以使用电源的内阻来计算电流的下降程度。

7. 计算短路电流

综合考虑以上因素，可以计算出短路电流的大小。根据电路的参数和拓扑结构，可以使用相应的公式或计算方法来得出准确的短路电流数值。

8. 判断电路的安全性

根据计算得到的短路电流数值，可以判断电路的安全性。如果短路电流超过了电路元件的额定电流，可能会导致元件的过载和损坏。因此，根据短路电流的计算结果，可以采取相应的保护措施，以确保电路的安全运行。

电力系统中的短路电流计算与分析

电力系统是现代社会运转的重要基础设施，而短路电流是电力系统中的常见问题之一。短路电流可能导致设备受损、系统不稳定甚至引发火灾等严重后果，因此，对于电力系统中的短路电流进行准确计算与分析至关重要。

短路电流是指在电力系统中发生故障时的电流值。当电力系统中的故障发生时，电流会从正常路径上受阻，流向故障点，这就形成了短路电流。短路电流的大小取决于多种因素，包括系统的电压等级、故障类型、线路阻抗等。准确计算和分析短路电流可以帮助我们了解电力系统的可靠性、设备的额定负荷和选择适当的保护措施。

在计算和分析短路电流之前，首先需要了解电力系统的拓扑结构和电路参数。电力系统由发电厂、变电站、输电线路和配电设备等组成。针对不同的故障情况，我们需要考虑不同的电路参数，如电压、电流和阻抗等。这些数据是计算短路电流的基础。 基于电力系统的拓扑结构和电路参数，我们可以使用多种方法来计算和分析短路电流。其中最常用的方法是对称分量法和迭代法。

对称分量法是一种常见的计算短路电流的方法。它基于对称分量的概念，将电力系统中的三相电流分解为正序、负序和零序三个分量。通过计算这些对称分量的电流值，我们可以得到系统中的短路电流。

迭代法是另一种常用的计算方法。该方法基于节点电流方程和电压/电流元件模型，通过迭代计算来获得短路电流。迭代法可以考虑系统中的非线性元件、电流限制和保护设备的动作等因素。

无论采用哪种方法，计算和分析短路电流时需要注意几个关键因素。首先是故障类型，包括对地短路、对线短路和相间短路等。不同的故障类型有不同的计算方法和参数。其次是电力系统的接地方式，包括星形接地和直接接地等。不同的接地方式也会对短路电流的计算和分析产生影响。此外，还需要考虑电力系统的负荷特性和保护设备的动作特性等。 完成短路电流的计算和分析后，我们需要对计算结果进行评估和解读。通常，我们将短路电流与设备的额定电流进行比较，以确定设备是否能够承受短路电流。同时，还需要评估电力系统的稳定性和可靠性，以确定是否需要采取进一步的保护措施。
