电力系统不对称短路电流计算

2.7电力系统各序网络的建立2.7.1概述当电力系统发生不对称短路时，三相电路的对称条件受到破坏，三相电路就成为不对称的了。

但是，应该看到，除了短路点具有某种三相不对称的部分外，系统其余部分仍然可以看成是对称的。

因此，分析电力系统不对称短路可以从研究这一局部的不对称对电力系统其余对称部分的影响入手。

现在根据图7-32所示的简单系统发生单相接地短路（a 相）来阐明应用对称分量法进行分析的基本方法。

设同步发电机直接与空载的输电线路相连，其中性点经阻抗接地。

若在a 相线路上某一点发生接地故障，故障点三相对地阻抗便出现不对称，短路相0Z a =，其余两相对地阻抗则不为零，各相对地电压亦不对称，短路相0U a =，其余两相不为零。

但是，除短路点外，系统其余部分每相的阻抗仍然相等。

可见短路点的不对称是使原来三相对称电路变为不对称的关键所在。

因此，在计算不对称短路时，必须抓住这个关键，设法在一定条件下，把短路点的不对称转化为对称，使由短路导致的三相不对称电路转化为三相对称电路，从而可以抽取其中的一相电路进行分析、计算。

实现上述转化的依据是对称分量法。

发生不对称短路时，短路点出现了一组不对称的三相电压（见图7-33(a)） 。

这组三相不对称的电压，可以用与它们的大小相等、方向相反的一组三相不对称的电势来替代，如图7-33(b) 所示。

显然这种情况同发生不对称短路的情况是等效的。

利用对称分量法将这组不对称电势分解为正序、负序及零序三组对称的电势（见图7-33(c)） 。

由于电路的其余部分仍然保持三相对称，电路的阻抗又是恒定的，因而各序具有独立性。

根据叠加原理，可以将图7-33(c)分解为图7-33(d)(e)(f) 所示的三个电路。

图7-33(d) 的电路称为正序网络，其中只有正序电势在起作用，包括发电机电势及故障点的正序电势。

网络中只有正序电流，它所遇到的阻抗就是正序阻抗。

图7-33(e)的电路称为负序网络。

由于短路发生后，发电机三相电势仍然是对称的，因而发电机只产生正序电势，没有负序和零序电势，只有故障点的负序分量电势在起作用，网络中只有负序电流，它所遇到的阻抗是负序阻抗。

计算题部分：1、电力系统如图所示，变压器T 2低压侧开路。

在输电线中间发生单相短路时，计算：（1）故障点的次暂态短路电流；（2）变压器T1，变压器T2中性线中的次暂态短路电流。

解：1）画出正序、负序、零序网，求正序、负序、零序等值电抗：125.0)18.0087.0//()18.0056.0(19.006.0056.0074.0176.006.0056.006.0021=++==++==++=∑∑∑x x x2）画出复合序网，求故障点正序、负序、零序电流：)(51.02303100)125.019.0176.0(1I I I 021kA j j a a a =⨯⨯++===3）故障点的次暂态短路电流：)(53.151.03I 3I 1kA a fa =⨯== 4）在零序网中求流过变压器T1，变压器T2的零序电流：)(24.027.051.0)(27.018.0056.0125.051.02010kA I kA I T T =-==+⨯=5）求流过变压器T1，变压器T2中性线中的次暂态短路电流)(72.024.033)(81.027.033202101kA I I kA I I T N T T N T =⨯===⨯==2、电力系统如图所示，变压器T 2低压侧开路。

在输电线中间发生两相接地短路时，计算：（1）故障点的次暂态短路电流；（2）变压器T1，变压器T2中性线中的次暂态短路电流。

解：1）画出正序、负序、零序网，求正序、负序、零序等值电抗：08.0)09.0087.0//()09.006.0(16.003.0056.0074.015.003.006.006.0021=++==++==++=∑∑∑x x x ；2）画出复合序网，求故障点正序、零序电流：)(36.024.016.025.1)(I I )(25.12303100)08.0//16.015.0(1I 022101kA x x x kA j j a a a =⨯=+==⨯⨯+=∑∑∑ 3）故障点的次暂态短路电流：)(687.4)08.0(0.160.080.16-125.13I )(x x -13I I 2120202kA x x a fc fb =+⨯⨯⨯=+==∑∑∑∑4）在零序网中求流过变压器T1，变压器T2的零序电流：)(168.0192.036.0);(192.009.006.008.036.02010kA I kA I T T =-==+⨯= 5）求流过变压器T1，变压器T2中性线中的次暂态短路电流)(504.0168.033);(576.0192.033202101kA I I kA I I T N T T N T =⨯===⨯==3、在如图所示的电力系统中，各元件参数如下：如图所示电路，在f 点发生A 相单相接地短路时，流过短路点的电流为3KA 。

电力系统短路电流计算例题与程序佘名寰本文用导纳矩阵求逆计算节点阻抗矩阵，运用复合序网络图计算各节点对称故障和不对称故障时短路电流、节点电压和各支路故障电流。

2、1用阻抗矩阵计算短路的基本公式：⑴ 节点三相对称短路，注入节点的短路电流 Id=-Vd(0)/Zdd (2-1)式中Vd(0)故障点在短路发生前的电压，简化计算时Vd(0)=1 Zdd 故障点d的自阻抗负号表示电流从节点流出故障点短路电流在各节点所产生的电压分量 V=ZI (2-2)式中 Z 节点阻抗矩阵 I 节点注入电流的列矩阵当只有一点故障时上述电压分量为Vi(d)=ZdiId (i=1,2,3,………n) (2-3)式中 Zdi 故障点d与节点i的互阻抗短路故障后的节点电压Vi=Vi(0)+Vi(d)(2-4)式中VI(0)节点i 故障发生前的电压短路故障时通过各支路的电流Iij=(Vi-VJ)/zij （2-5）式中zij 联系节点i和节点j的支路阻抗⑵ 单相接地短路故障点的电流和电压：A相单相接地故障Ia0=Ia1=Ia2=6)Zdd0, Zdd1, Zdd2-----零序、正序、负序网络故障节点的自阻抗Va0= Zdd0 Ia0 (2-7)Va1=Va1(0)+Zdd1Ia1 (2-8)Va2= Zdd2 Ia2 (2-9)Ia=3Ia1 (2-10)⑶ 两相接地短路：B．C相短路接地故障增广正序网的综合等值阻抗Z∑Z∑=Zdd0Zdd2/(Zdd0+Zdd2)(2-11)Ia1=12)Ia0=13)Ia2=14)Ib=Ia0+a2Ia1+aIa2 (2-15)a=(-1/2+j√3/2)a2=(-1/2-j√3/2)⑷ 两相短路：B、C两相短路故障 Ia1=Ia2=18)Ib=j√3Ia1 (2-19)⑸ 支路i～j间的某一点d发生故障时，视d点为新的节点d 点与节点k的互阻抗Zdk Zdk=(1-L)ZIK+LZjk (2-20)d 点的自阻抗Zdd Zdd=(1-L)2Zii+L2Zjj+2L(1-L)ZIJ+L(1-L)zij (2-21)式中 L 为端点i到故障点d的距离所占线路全长的百分数ZIK，Zjk 分别为节点i和节点j与节点k的互阻抗 Zii，,Zjj 为节点i和节点j的自阻抗 ZIJ 为节点i与节点j的互阻抗 zij 是节点i和节点j间的线路阻抗2、2 短路电流计算时用导纳矩阵求逆计算节点阻抗矩阵参考文献①介绍了从网络的原始阻抗矩阵求节点导纳矩阵的方法和相关程序。

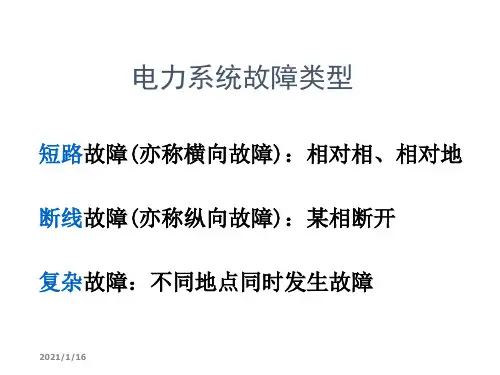

第八章 电力系统不对称故障的分析计算主要内容提示：电力系统中发生的故障分为两类：短路和断路故障。

短路故障包括：单相接地短路、两相短路、三相短路和两相接地短路；断路故障包括：一相断线和两相断线。

除三相短路外，均属于不对称故障，系统中发生不对称故障时，网络中将出现三相不对称的电压和电流，三相电路变成不对称电路。

直接解这种不对称电路相当复杂，这里引用120对称分量法，把不对称的三相电路转换成对称的电路，使解决电力系统中各种不对称故障的计算问题较为方便。

本章主要内容包括：对称分量法，电力系统中主要元件的各序参数及各种不对称故障的分析与计算。

§8—1 对称分量法及其应用利用120对称分量法可将一组不对称的三相量分解为三组对称的三序分量（正序分量、负序分量、零序分量）之和。

设c b a F F F ∙∙∙为三相系统中任意一组不对称的三相量、可分解为三组对称的三序分量如下：()()()()()()()()()021021021c c c c b b b b a a a a F F F F F F F F F F F F ∙∙∙∙∙∙∙∙∙∙∙∙++=++=++= 三组序分量如图8-1所示。

正序分量： ()1a F ∙、()1b F ∙、()1c F ∙三相的正序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相同，达到最大值的顺序a →b →c ，在电机内部产生正转磁场，这就是正序分量。

此正序分量为一平衡的三相系统，因此有：()()()111c b a F F F ∙∙∙++=0。

负序分量：()2a F ∙、()2b F ∙、()2c F ∙三相的负序分量大小相等，彼此相位互差120°，与系图 8-1 三序分量Fc(0) ·零序F b(0) ·F a(0) ·120°120° 120° 正序F b(1)·F a(1)·F c(1) ·ω120°120°120°负序 F a(2)·F c(2)·F b(2)·ω统正常对称运行方式下的相序相反，达到最大值的顺序a →c →b ，在电机内部产生反转磁场，这就是负序分量。

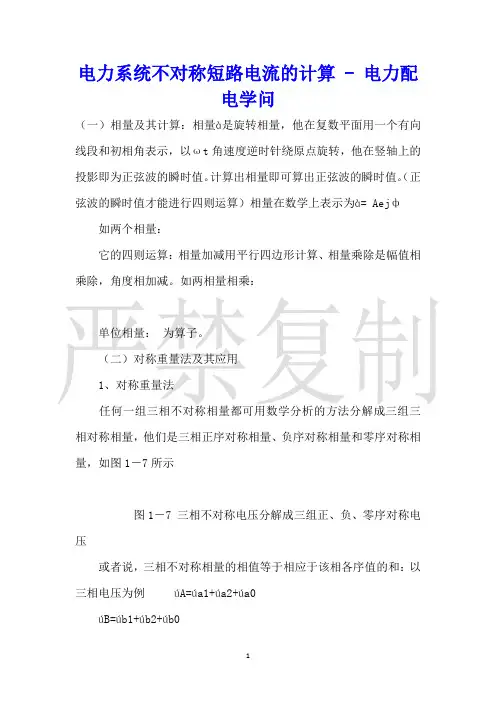

电力系统不对称短路电流的计算 - 电力配电学问（一）相量及其计算：相量à是旋转相量，他在复数平面用一个有向线段和初相角表示，以ωt角速度逆时针绕原点旋转，他在竖轴上的投影即为正弦波的瞬时值。

计算出相量即可算出正弦波的瞬时值。

（正弦波的瞬时值才能进行四则运算）相量在数学上表示为à= Aejф如两个相量：它的四则运算：相量加减用平行四边形计算、相量乘除是幅值相乘除，角度相加减。

如两相量相乘：单位相量：为算子。

（二）对称重量法及其应用1、对称重量法任何一组三相不对称相量都可用数学分析的方法分解成三组三相对称相量，他们是三相正序对称相量、负序对称相量和零序对称相量，如图1－7所示图1－7 三相不对称电压分解成三组正、负、零序对称电压或者说，三相不对称相量的相值等于相应于该相各序值的和：以三相电压为例úA=úa1+úa2+úa0úB=úb1+úb2+úb0úC=úc1+úc2+úc0各序值为三相对称相量，则上面方程式可写成：úA=úa1+úa2+úa0úB=a2úa1+aúa2+úa0úC=aúa1+a2úa2+úC0三个方程有三个未知数，可联立求解2、对称重量法的应用图1－8 对称重量的独立性接受叠加原理：在短路点有一组不对称电压，用对称重量法分解成三组对称电压，在对三相对称短路阻挠系统中各序有独立性，可以用单相计算各序电流，相电流为相应相各序电流的和。

图1－9 正序网等值图正序网对短路点简化后的回路方程为：úda1=èA—jìda1X1∑图1－10 负序网等值图电源没有负序电压，只有短路点有一组负序电压。

负序网对短路点简化后的回路方程为úda2=0—jìda2X2∑图1－11零序网等值图电源没有零序电压，只有短路点有一组零序电压。

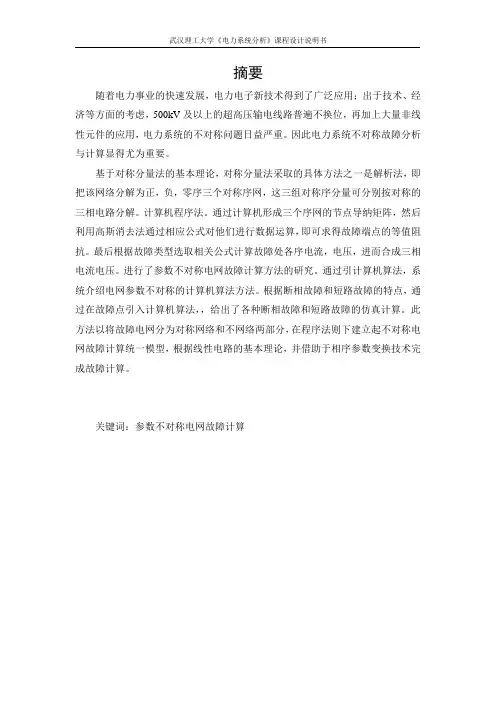

摘要随着电力事业的快速发展，电力电子新技术得到了广泛应用；出于技术、经济等方面的考虑，500kV及以上的超高压输电线路普遍不换位，再加上大量非线性元件的应用，电力系统的不对称问题日益严重。

因此电力系统不对称故障分析与计算显得尤为重要。

基于对称分量法的基本理论，对称分量法采取的具体方法之一是解析法，即把该网络分解为正，负，零序三个对称序网，这三组对称序分量可分别按对称的三相电路分解。

计算机程序法。

通过计算机形成三个序网的节点导纳矩阵，然后利用高斯消去法通过相应公式对他们进行数据运算，即可求得故障端点的等值阻抗。

最后根据故障类型选取相关公式计算故障处各序电流，电压，进而合成三相电流电压。

进行了参数不对称电网故障计算方法的研究。

通过引计算机算法，系统介绍电网参数不对称的计算机算法方法。

根据断相故障和短路故障的特点，通过在故障点引入计算机算法，，给出了各种断相故障和短路故障的仿真计算。

此方法以将故障电网分为对称网络和不网络两部分，在程序法则下建立起不对称电网故障计算统一模型，根据线性电路的基本理论，并借助于相序参数变换技术完成故障计算。

关键词：参数不对称电网故障计算1 短路故障的概述在电力系统运行过程中，时常发生故障，其中大多数是短路故障。

所谓短路：是指电力系统正常运行情况以外的相与相之间或相与地（或中性线）之间的连接。

除中性点外，相与相或相与地之间都是绝缘的。

电力系统短路可分为三相短路，单相接地短路。

两相短路和两相接地短路等。

三相短路的三相回路依旧是对称的，故称为不对称短路。

其他的几种短路的三相回路均不对称，故称为不对称短路。

电力系统运行经念表明，单相短路占大多数，上述短路均是指在同一地点短路，实际上也可能在不同地点同时发生短路，例如两相在不同地点接地短路。

依照短路发生的地点和持续时间不同，它的后果可能使用户的供电情况部分地或全部地发生故障。

当在有由多发电厂组成的电力系统发生端来了时，其后果更为严重，由于短路造成电网电压的大幅度下降，可能导致并行运行的发电机失去同步，或者导致电网枢纽点电压崩溃，所有这些可能引起电力系统瓦解而造成大面积的停电事故，这是最危险的后果。

电力系统的短路电流计算与分析方法电力系统中的短路电流计算与分析是电力工程领域中的重要内容之一。

短路电流是指在电路中出现缺陷时，电流会增加至异常高值的现象。

在电力系统中，短路电流可能会造成设备损坏、引发事故甚至造成电网崩溃，因此对短路电流进行准确计算和分析是非常必要的。

本文将介绍电力系统的短路电流计算与分析方法，以帮助读者更好地理解和应用。

一、短路电流的概念短路电流是指在电力系统中由于各种原因导致电路中出现故障时，电流突然增大的现象。

短路电流的大小取决于电源的额定容量、电路的阻抗以及短路发生位置等因素。

通常情况下，短路电流会比正常工作状态下的电流大数倍甚至几十倍以上，因此需要对短路电流进行准确计算和分析。

二、短路电流计算的方法1. 齐次圈法齐次圈法是一种常用的短路电流计算方法，其基本思想是通过理想变压器等效将不同电网区域连接为一圈，根据支路阻抗和负荷参数进行复加计算，最终得出各个节点处的短路电流。

这种方法具有计算简便、准确度高的特点，在实际工程中得到广泛应用。

2. 阻抗矩阵法阻抗矩阵法是另一种常用的短路电流计算方法，其基本思想是通过建立节点与节点之间的阻抗矩阵，利用克拉默法则求解各个节点处的短路电流。

这种方法适用于复杂电力系统的计算，可以准确地得出各节点处的短路电流大小和相位。

三、短路电流计算与分析的意义短路电流计算与分析是电力系统保护的基础工作，其重要性不言而喻。

准确计算和分析短路电流有助于设计合理的保护装置，及时排除故障，保障电网的安全稳定运行。

同时，对短路电流进行深入研究还可以帮助优化电网结构，提高电网的运行效率和可靠性。

四、短路电流计算与分析的应用短路电流计算与分析方法在电力系统规划、设计、运行和维护中都有着广泛的应用。

在电力系统规划设计阶段，通过对短路电流进行准确计算和分析可以确定各个节点的故障电流，为合理选取设备参数和保护装置提供依据；在电力系统运行管理中，及时对短路电流进行监测和分析可以发现潜在的故障风险，做好预防措施；在电力系统维护过程中，定期对短路电流进行检测和分析可以确保设备运行正常，延长设备的使用寿命。

第8章电力系统不对称故障的分析和计算8.1 复习笔记一、简单不对称短路的分析各序网络故障点的电压方程式式中，，即是短路发生前故障点的电压。

1．单相（a相）接地短路图8-1-1 单相接地短路（1）边界条件单相接地短路时，故障处的三个边界条件为①用对称分量表示为②用序量表示为（2）短路点电压和电流的各序分量（3）复合序网求解图8-1-2 单相短路的复合序网①短路点故障相电流②短路点非故障相的对地电压（4）相量图分析图8-1-3 单相接地短路时短路处的电流电压相量图和都与方向相同、大小相等，比超前90º，而和比落后90º。

①当X ff（0）→0时，相当于短路发生在直接接地的中性点附近，与反相，即θv＝180º，电压的绝对值为。

②当X ff（0）→∞时，为不接地系统，单相短路电流为零，非故障相电压上升为线电压，大小为其夹角为60º。

③当X ff（0）＝X ff（2）时，非故障相电压即等于故障前正常电压，夹角为120º。

2．两相（b相和c相）短路图8-1-4 两相短路（1）边界条件故障处的三个边界条件为用对称分量表示为整理后可得（2）方程联立求解（3）复合序网求解图8-1-5 两相短路的复合序网①短路点故障相的电流为b、c两相电流大小相等为②短路点各相对地电压为总结：两相短路电流为正序电流的倍；短路点非故障相电压为正序电压的两倍，而故障相电压只有非故障相电压的一半而且方向相反。

（4）相量图分析图8-1-6 两相短路时短路处电流电压相量图以正序电流作为参考相量，负序电流与它方向相反。

正序电压与负序电压相等，都比超前90º。

3．两相（b相和c相）短路接地图8-1-7 两相短路接地（1）边界条件故障处的三个边界条件为用序量表示的边界条件为（2）方程联立求解。

电力系统短路电流计算例题与程序编写佘名寰本文用导纳矩阵求逆计算节点阻抗矩阵，运用复合序网络图计算各节点对称故障和不对称故障时短路电流、节点电压和各支路故障电流。
