自动变速箱性能检查、测试及故障诊断与排除自动变速箱性能检查、测试及故障诊断与排除自动变速箱的性能检查对于有故障的自动变速器应先进行性能检验,以确认其故障范围,为进一步分解修理自动变速器提供依据。
自动变速器在修理完毕后,也应进行全面的性能检验,以保证自动变速器的各项性能指标达到标准要求。
一、发动机怠速的检查发动机怠速不正常,特别是怠速过高,会使自动变速器工作不正常,出现入档冲击等故障。
因此在对自动变速器作进一步的检查之前应先检查发动机的怠速是否正常。
二.操纵手柄位置和节气门拉索的检查操纵手柄或节气门拉索安装或调整不当会影响自动变速器的正常工作,因此在对自动变速器作进一步的检查之前,应先检查操纵手柄和节气门拉索的位置。
如有异常,应予以调整。
1、节气门拉索检查:液控自动变速箱,拉索紧,换档点高。

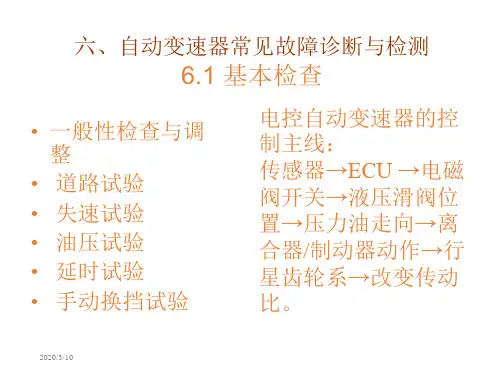

2、档位开关检查:空挡开关三、漏油检查四、电磁阀测试自动变速箱的道路试验道路试验目的:检查其工作性能,检验修理质量。
(道路试验是诊断分析自动变速器故障的最有效手段之一)道路试验内容:检查换档车速、换档质量及检查换档执行元件有无打滑。
道路试验的方法:1、准备工作:达到正常工作温度。
车况正常(发动机、制动、方向),ATF正常。
切勿在行驶中换入P档或R档。
2.升档检查(换档品质检查)入D档,踩油门踏板(保持在1/2开度左右),起步加速,检查自动变速器的升档情况(在升档时发动机会有瞬时的转速下降,同时车身有轻微的闯动感)。
1-2-3-4档3.升档车速的检查(换档规律检查)入D档,踩油门(并使节气门保持在某一固定开度),起步并加速,记下升档车速。
(一般在节气门开度保持在1/2时,由1档升至2档的车速为25-35km /h,由2档升至3档的车速为55-70km/h,由3档升至4档的车速为90-120km /h)。
节气门开度不同,升档车速不同。
而且不同车型的自动变速器各档位传动比的大小都不同,其升档车速也不完全一样。
如何判断升档过快、过慢?升档过快(过早):若汽车行驶中加速无力,升档车速明显低于上述范围。
自动变速器的故障诊断与检测在自动变速器的故障诊断过程中,因其结构复杂、型号繁多、技术先进、更新频繁、资料较少、不易拆装、不易换件试车等因素,而显得困难重重、无处下手,也经常出现误诊、误修、故障依旧的情况。
结合多年的实践经验并参考有关书籍、资料,本文将详细地介绍自动变速器各种故障的诊断与维修方法。
一、自动变速器检修注意事项二、自动变速器的检查1、基础检查(1)自动变速器油液(ATF)的检查1)自动变速器油液液面高度的检查①油尺检查法②溢油孔检查法2)油液品质检查①油液颜色、气味的检查②油液杂质检查3)油液泄露部位检查4)自动变速器油(ATF)的更换及周期(2)发动机怠速的检查(3)节气门阀拉线的检查与调整三、几款国产自动变速器的结构特点1、本田车型自动变速器的结构特点(1)本田车型前驱自动变速器的结构特点(2)本田车型前驱自动变速器维修注意事项2、风神蓝鸟RL4F03A型自动变速器(1)结构特点(2)维修注意事项3、富康、雪铁龙、标致AL4型自动变速器4、奥迪V6、坤宝9000系列ZF4HP-18型自动变速器(1)结构特点(2)维修时应注意以下事项5、一汽奥迪A6 01K型自动变速器(1)结构特点(2)维修时应注意以下事项6、大众096、097和098系列自动变速器(1)结构特点(2)维修时应注意以下事项7、大众01M型自动变速器8、北京切诺基AW-4(丰田A-340E)型自动变速器(1)结构特点(2)维修时应注意以下事项9、北京大切诺基42/44RE型自动变速器10、上海通用4T-65E型自动变速器(1)结构特点(2)维修时应注意以下事项四、液压控制系统故障诊断1油泵常见故障的诊断2、控制阀体常见故障的诊断 1)主调压阀一、自动变速器检修注意事项1、装配自动变速器的汽车因故需要拖车时,必须使用牵引车将驱动轮抬起后拖行。
对于装配输出轴驱动的辅助油泵的汽车,可不抬起驱动轮直接拖行,但拖行距离不得超过50Km, 拖行速度不得超过30Km/h。
自动变速器检测及其诊断(doc 40页)0 引言21世纪展现在人们面前的是一个高科技,信息化和高速发展的时代,自动变速器作为一项新技术在汽车得到了广泛的应用,特别是大排量,高档次的高级轿车装备自动变速器的比例相当高,随着我国改革开放的日益发展,人们生活水平的提高,现代汽车的普及化,家庭化趋势要求,人们更多的了解和熟悉汽车的基本知识,掌握汽车自动变速器的基本原理结构与维修方法。
汽车自动变速器可以根据发动机负荷和车速等工况自动变换传动系统的传动比,以使汽车获得良好的动力性和燃油经济性,并且有效地减少发动机排放污染以及显著的提高车辆行驶安全性,乘坐舒适性和操纵轻便性。
汽车自动变速器由液力变矩器,行星齿轮机构,油泵,电子控制系统等组成。
液力变矩器利用液力传动原理,将发动机输出的转矩传递给它的后方的行星齿轮机构。
在传动过程中,它能自动的根据汽车行驶阻力,改变输出的转速和转矩,及具有无极变速器的功能,汽车在起步或换挡时,液力变矩器还可以切断或结合发动机动力,即起到自动离合的作用。
本论文介绍了自动变速器的结构原理及维修方法。
1 概述电控自动变速器作为汽车底盘中最重要的电子控制总成之一,它由液力变矩器、辅助变速器与电子控制系统三大部分组成,其中电子控制系统是自动变速器的核心。
随着电子控制技术的发展,电控自动变速器的发展朝着与发动机及底盘其他控制系统一体化的方向发展。
1.1 电控自动变速器的特点1.自动变速器的优点(1)提高发动机和传动系的使用寿命。
液力自动变速器通过液力变矩器将发动机和传动系“柔性”联结起来,能起到缓冲和过载保护的作用。
(2)提高了行车安全性,降低了劳动强度。
由于简化了驾驶操作,驾驶员可以更集中注意力观察和处理道路情况,掌握好行驶方向和车速。
(3)提高了乘坐舒适性。
自动变速器把发动机的转速控制在一定范围内,避免急剧变化,有利于降低发动机的震动和噪声,同时能实现自动平顺地换挡,因此可提高汽车行驶的平顺性,即乘坐舒适性。
(4)改善了汽车的动力性。
由于液力变矩器的性能以及自动变速器能实现自动换挡,在自动换挡的过程中功率传递不中断,从而使汽车起步加速性大大提高以及发动机的功率得以充分利用。
(5)操作简便省力。
取消了离合器和变速杆,使驾驶操作大大简化。
自动变速器设置了自动换挡区选择手柄,当选定某1挡区位置后,在行驶中,驾驶员只需控制好油门即可。
(6)可减少汽车排放污染。
自动变速器在形式换挡过程中能把发动机的转速限制在较小的范围内工作,不需要频繁变换油门开度大小,从而使发动机的排放污染大大减小。
1.2 自动变速器的类型1.从控制方式上看按控制方式的不同,自动变速器可分为液力控制自动变速器和电子控制自动变速器两种。
2.从齿轮变速器的类型看按齿轮变速器类型的不同,自动变速器可分为行星齿轮式自动变速器和平行轴式自动变速器两种:行星齿轮式自动变速器结构紧凑,能获得较大的传动比,为绝大多数桥车采用;平行轴式自动变速器体积较大,最大传动比较小,只有少数几种车型使用(如本田ACCORD桥车)。
3.从驱动方式上看按驭动方式的不同,自动变速器可分为后驭动自动变速器和前驭动自动变速器。
后驱动自动变速器的变矩器和齿轮变速器的输入轴及输出轴在同一轴线上,发动机的动力经变矩器、变速器、传动轴、后驱动桥的主减速器、差速器和半轴传给左右两个后轮。
前驱动自动变速器在自动变速器的壳体内还装有主减速器和差速器。
纵置发动机前驱动变速器的结构和布置与后驱动自动变速器基本相同横置发动机前驱动变速器由于汽车横向尺寸的限制,要求有较小的轴向尺寸,通常将输入轴和输出轴设计成两个轴线的方式,变矩器和齿轮变速器输入轴布置在上方,输出轴布置在下方,减少了变速器总体的轴向尺寸,但增加了变速器的高度。
4.根据前进挡的挡位数不同来分自动变速器按前进挡的挡位数不同,可分为2个前进挡、3个前进挡、4个前进挡、5个前进挡。
新型轿车装用的自动变速器基本上是4个前进挡,即设有超速挡。
目前已经开发出装有5个前进挡自动变速器的轿车。
2 自动变速器结构组成和基本原理2.1 自动变速器基本结构组成自动变速器主要由液力变矩器、控制系统、行星齿轮机构、油泵等几个部分组成。
图2-11—液力变矩器;2—锁止离合器;3—输入轴;4—行星齿轮机构5—控制装置6—输出轴7—壳体1.液力变矩器液力变矩器位于自动变速器的最前端,安装在发动机的飞轮上,其作用与采用手动变速器汽车中的离合器相似。
可在一定范围内实现减速、增矩。
2.控制系统新型汽车自动变速器的控制系统有液压式控制系统和电液式控制系统两种。
液压式控制系统包括由许多控制i阅组成的i阅体,总成及液压管路。
电液式控制系统除了阀体总成及液压管路之外,还包括微机、传感器、执行器及控制电路等。
此外,在自动变速器的外部还设有一个自动变速器的散热器,用于散发自动变速器油在工作过程中产生的热量。
3.行星齿轮机构行星齿轮机构包括行星齿轮组和换挡执行机构。
换挡执行机构可以使行星齿轮组处于不同的啮合状态,以实现不同的传动比。
4.油泵通常安装在液力变矩器之后,由飞轮通过液力变矩器壳直接驭动,为液力变矩器、控制系统及换挡执行机构的工作提供一定压力的自动变速器油。
2.2 传统液力控制自动变速器与电控式液力变速器1.传统液力控制自动变速器传统液力控制自动变速器根据汽车的行驶速度和节气门开度变化,自动变换挡位。
其换挡控制方式是通过机械方式将车速和节气门开度信号转成控制油压,并将该油压加到换挡阀的两端,以控制换挡阀的位置,从而改变换挡执行元件(离合器和制动器)的油路。
这样,工作液压油进入相应的执行元件,使离合器结合或分离,制动器制动或松开,控制行星齿轮变速器的升挡或降挡,从而实现自动变速。
2.电控式液力自动变速器电控液力自动变速器是在液力控制自动变速器的基础上增设电子控制系统而形成的,通过传感器和开关监测汽车和发动机的运行状态,接受驾驶员的指令,将发动机转速、节气门开度、车速、发动机水温、自动变速器液压油温等参数转变为电信号,并输入电子控制信号;换挡电磁阀和油压电磁阀再将ECU发出的控制信号转变为液压控制信号,阀板中的各个控制阀根据这些液压控制信号,控制换挡执行机构动作,从而实现自动换挡,如图2-2所示图2-22.3 液力变矩器液力变矩器位于发动机和机械变速器之间,以自动变速器油(ATF)为工作介质,起传递转矩、无级变速、放大转矩、自动离合、驱动油泵等作用。
2.3.1液力变矩器的结构组成典型的液力变矩器是由泵轮、涡轮和导轮组成,如图2-3所示,是由铝合金精密铸造或用钢板总压而成,在它们的环状壳体中径向排列着许多叶片。
1.泵轮泵轮是液力变矩器的输入元件,位于液力变矩器后端,与变矩器壳体刚性连接。
变矩器壳体总成用螺栓固定发动机曲轴后端,随发动机曲轴一起旋转。
2.涡轮涡轮是液力变矩器的输出元件,它通过花键孔与行星齿轮系统的输入轴相连。
涡轮位于泵轮前方,其叶片面向泵轮叶片。
3.导轮导轮位于涡轮和泵轮之间,是液力变矩器的反应元件,通过单向离合器单方向固定在导轮轴或导轮套管上。
泵轮、涡轮和导轮装配好后,会形成断面为循环圆的环状体,在环形内腔中充满液图2-3 液力变矩器2.3.2液力变矩器的工作原理1.动力的传递。
液力变矩器工作时,壳体内充满ATF,发动机带动壳体旋转,壳体带动泵轮旋转,泵轮的叶片将ATF带动起来,并冲击到涡轮的叶片,如果作用在涡轮叶片上的冲击力大于作用在涡轮上的阻力,涡轮将开始转动,并使机械变速器的输入周一起转动。
由涡轮叶片流出的ATF经过导轮后再流回到泵轮,形成如图所示的循环流动。
具体来说,上述ATF的流动是两种运动的和运动,当液力变矩器工作,泵轮旋转时,泵轮叶片带动ATF也旋转起来,形成绕着泵轮轴线做圆周运动,同样随着涡轮的旋转,ATF 也绕着涡轮轴线做圆周运动。
旋转起来的ATF在离心力的作用下,从内缘流向外缘。
当泵轮转速大于涡轮时,泵轮叶片外缘的液压大于涡轮外缘的液压,因此,ATF在做圆周运动的同时,在上述压差的作用下由泵轮流向涡轮,再流向导轮,最后返回泵轮,形成在液力变矩器环形腔内的循环运动。
液力变矩器要想能够传递转矩,必须要有ATF冲击到涡轮的叶片,即泵轮与涡轮之间一定要有转速差。
图2-4 ATF液力变矩器中的流动1—泵轮;2—导轮;3—涡轮;4—油流2.转矩的放大。
在泵轮与涡轮的转速差较大的情况下,由涡轮甩出的ATF以逆时针方向冲击导轮叶片,此时导轮是固定不动的,因为导轮上装有单向离合器,它可以防止导轮逆时针转动,导轮的叶片形状使得ATF改变为顺时针方向流回泵轮,即与泵轮的旋转方向相同,泵轮将来自发动机和从涡轮回流的能量一起传递给涡轮,使涡轮输出转矩增大。
液力变矩器的转矩放大倍数一般为2.2左右。
3.无极变速。
液力变矩器的变矩特性只有在泵轮与涡轮相差较大的情况下才成立,随着涡轮转速的逐渐提高,涡轮输出的转矩逐渐下降,而且这种变化是连续的,同样,如果涡轮上的负荷增加了,涡轮的转速要下降,而涡轮输出的转矩增加正好适应负荷的增加。
2.4 齿轮变速传动系统在液力自动变速器中,齿轮变速传动装置有两种类型,即平行轴式齿轮变速机构和行星齿轮变速机构。
目前绝大多数轿车的自动变速器采用行星齿轮机构。
目前自动变速器中的行星齿轮变速器大多为三自由度结构,主要有辛普森式、拉维那式。
2.4.1辛普森式行星齿轮变速传动系统这是以发明者Simpson工程师命名的结构,其结构特点是由两个完全相同齿轮参数的行星排组成。
如图2-5所示。
辛普森机构的结构特点:前后两个行星排的齿轮参数完全相同,前后两个太阳轮连成一体,即公用太阳轮。
称为前后太阳轮组件,前行星架与后齿圈相连并作为输出轴,前齿圈和太阳轮通常作为输入轴。
图2-5 辛普森3挡行星齿轮变速器为了提高换挡品质,如图所示中由2挡换3挡时,释放制动器B1与接合离合器C1的交换应及时,否则C1接合过早,使各元件间会产生运动干涉,B1释放太快,则使发动机出现空转,轰响,且使换挡冲击增加。
为此,在B1与太阳轮元件之间又串联了一个单项离合器F2,可使换挡平顺,但为了在需要时2挡能产生发动机制动,又增设了制动器B3,这样使结构更为复杂。
为进一步提高燃油经济性和降低噪声,车辆向多挡化发展,4挡自动变速器已成为轿车的标准配备,除其前后行星排用一个辅助构件相连外,其他行星排完全独立,形成具有5个独立元件(上述为4个独立元件)的辛普森机构,故可用增加一个执行机构的办法(离合器或制动器)即实现4挡,如图1-6所示图2-6 4挡辛普森结构2.4.2拉维娜式行星齿轮变速传动系统拉维娜式行星齿轮机构是由一个单行星排与一个双行星排组合而成的复合式行星机构,共用一行星架、长行星轮和齿圈,所以它只有四个独立元件。
拉维娜行星齿轮结构特点:两行星排共用行星架和齿圈;小太阳轮、短行星轮、长行星轮、行星架及齿圈组成双行星轮轮系行星排;有四个独立元件,两套行星轮互相啮合。
