铍青铜

铍青铜硬度铍青铜是一种具有良好机械性能和耐腐蚀性能的合金，由铜、铍和其他元素组成。

其中，铍的添加可以显著提高合金的硬度。

在本文中，我们将探讨铍青铜硬度的相关内容，包括硬度测试方法、影响硬度的因素以及铍青铜硬度的应用等。

一、硬度测试方法测量材料的硬度是评估其抗表面变形或穿刺能力的重要方法之一。

对于铍青铜来说，常用的硬度测试方法有以下几种：1. 洛氏硬度测试：洛氏硬度测试是一种常用的金属硬度测试方法，通过在钢球或钻石锥形体上加作用力，测量产生的表面压痕深度来计算硬度值。

洛氏硬度测试可以快速、简单地评估铍青铜的硬度。

2. 布氏硬度测试：布氏硬度测试是另一种常用的金属硬度测试方法，通过在金属表面施加一定载荷，然后测量产生的表面压痕的直径来计算硬度值。

布氏硬度测试受到压痕直径的影响，可以对不同部位的铍青铜硬度进行精确评估。

3. 维氏硬度测试：维氏硬度测试是通过在金属表面施加一定载荷，然后测量产生的表面压痕的对角线长度来计算硬度值。

对于铍青铜等硬度较高的材料，维氏硬度测试可以提供更准确的硬度值。

4. 柯氏硬度测试：柯氏硬度测试是通过在金属表面施加一定载荷，然后测量产生的表面压痕的对角线长度来计算硬度值。

柯氏硬度测试对于测量铍青铜这种硬度较高的材料也是一种常用的方法。

二、影响硬度的因素铍青铜的硬度受到多种因素的影响，主要包括以下几个方面：1. 铍含量：铍青铜中铍的含量决定了合金的硬度。

随着铍含量的增加，合金的硬度也会相应提高。

这是因为铍与铜形成的固溶体结构可以增强合金的强度和硬度。

2. 其他合金元素：除了铍，铍青铜中还可以添加其他合金元素，如锌、铝、锡等。

这些合金元素的添加可以进一步提高合金的硬度。

其中，锌的添加比例对硬度的影响最为显著。

3. 热处理：热处理是改变材料硬度的常用方法之一。

通过控制铍青铜的加热温度和冷却速率，可以改变合金的晶体结构和硬度。

一般来说，快速冷却可以使合金变硬，而缓慢冷却则会使合金变软。

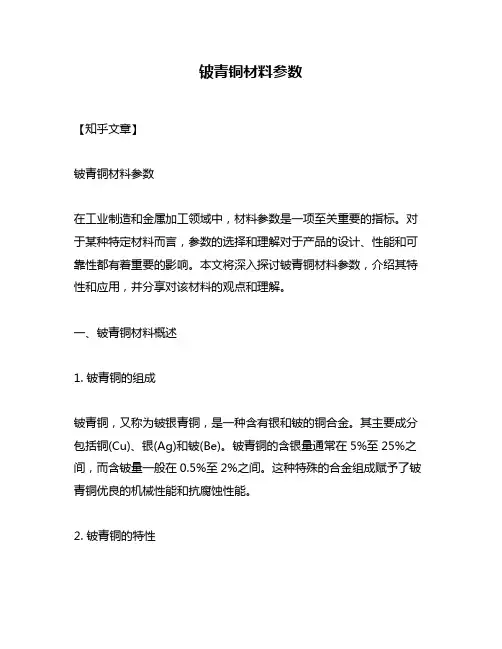

铍青铜材料参数【知乎文章】铍青铜材料参数在工业制造和金属加工领域中，材料参数是一项至关重要的指标。

对于某种特定材料而言，参数的选择和理解对于产品的设计、性能和可靠性都有着重要的影响。

本文将深入探讨铍青铜材料参数，介绍其特性和应用，并分享对该材料的观点和理解。

一、铍青铜材料概述1. 铍青铜的组成铍青铜，又称为铍银青铜，是一种含有银和铍的铜合金。

其主要成分包括铜(Cu)、银(Ag)和铍(Be)。

铍青铜的含银量通常在5%至25%之间，而含铍量一般在0.5%至2%之间。

这种特殊的合金组成赋予了铍青铜优良的机械性能和抗腐蚀性能。

2. 铍青铜的特性铍青铜具有以下几个重要的特性：（1）优良的机械性能：铍青铜具有出色的强度和硬度，使其在各种应力环境下都能表现良好。

（2）卓越的导热性：铍青铜的导热系数较高，使其在热传导方面表现出色，广泛应用于导热器件和散热模块。

（3）良好的耐腐蚀性能：铍青铜对大气氧化、水、酸和盐溶液的腐蚀性较低，使其在恶劣环境下仍然具有较长的使用寿命。

（4）优秀的可塑性：铍青铜易于加工和成型，适用于各种复杂形状的产品制造。

二、铍青铜材料参数的评估和选择1. 机械性能参数（1）抗拉强度：抗拉强度是指在材料受到拉伸力作用时所能承受的最大外力。

对于铍青铜而言，抗拉强度通常在300 MPa至600 MPa之间。

（2）屈服强度：屈服强度是指材料在拉伸过程中开始出现塑性变形的外力。

铍青铜的屈服强度一般在200 MPa至400 MPa之间。

（3）硬度：硬度是指材料抵抗划痕或压痕的能力。

对于铍青铜而言，硬度常常在70至200 HB之间。

2. 热学性能参数（1）导热系数：导热系数是指材料单位厚度、单位面积温度差下的热传导率。

铍青铜的导热系数较高，通常在100 W/(m·K)至200W/(m·K)之间。

（2）线膨胀系数：线膨胀系数是指材料单位长度在温度变化时的长度增加量。

铍青铜的线膨胀系数约为18.5 × 10^(-6)/K。

铍青铜材料参数铍青铜是一种常见的金属材料，具有许多优异的性能和特点。

本文将从多个方面介绍铍青铜的材料参数，包括成分、力学性能、热处理性能等，以便读者了解和使用该材料时有更全面的了解。

1. 成分铍青铜的主要成分是铜和铍，其中铜的含量占了大部分，一般在90%以上，铍的含量则相对较低，一般在1-2%之间。

此外，还有一些其他合金元素的加入，如锡、锌、铝等，以调节和改善铍青铜的性能。

2. 力学性能铍青铜具有优异的力学性能，包括强度、硬度和耐磨性。

一般情况下，铍青铜的抗拉强度可达到300-600 MPa，屈服强度为200-400 MPa，硬度在HB150-220之间。

这些性能使得铍青铜在各种工程领域中得到广泛应用，如航空航天、汽车制造、电子设备等。

3. 热处理性能铍青铜具有较好的热处理性能，可以通过热处理来改善其性能。

常见的热处理方式包括固溶处理和时效处理。

固溶处理可使铍青铜中的合金元素均匀溶解在铜基体中，提高其强度和硬度；时效处理则通过在适当的温度下保温一段时间，使合金元素析出形成细小的弥散相，进一步提高铍青铜的强度和硬度。

4. 抗腐蚀性能铍青铜具有良好的抗腐蚀性能，能够在大气、淡水和海水等环境中保持较好的耐蚀性。

这主要归功于铜的自身抗腐蚀性以及铍的添加，使得铍青铜形成一层致密的氧化膜，起到了良好的防腐作用。

5. 可加工性能铍青铜具有良好的可加工性能，易于铸造、锻造、冷加工和热加工等。

由于其合金元素的加入和微观组织的调控，使得铍青铜具有良好的塑性和可锻性，能够满足不同工程领域对材料加工性能的要求。

6. 物理性能铍青铜具有一些特殊的物理性能，如导电性和导热性。

由于铜的高导电性和铍的加入，使得铍青铜成为一种优良的导电材料，广泛应用于电子器件和导电部件。

同时，铍青铜也具有良好的导热性，能够快速传导热量，有利于散热和热传导。

铍青铜作为一种常见的金属材料，具有许多优异的性能和特点。

通过了解和掌握铍青铜的材料参数，我们可以更好地应用和利用该材料，满足不同领域的需求。

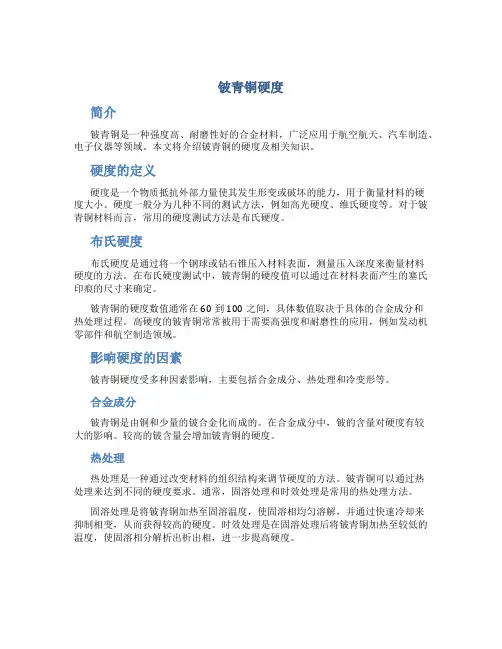

铍青铜硬度简介铍青铜是一种强度高、耐磨性好的合金材料，广泛应用于航空航天、汽车制造、电子仪器等领域。

本文将介绍铍青铜的硬度及相关知识。

硬度的定义硬度是一个物质抵抗外部力量使其发生形变或破坏的能力，用于衡量材料的硬度大小。

硬度一般分为几种不同的测试方法，例如高光硬度、维氏硬度等。

对于铍青铜材料而言，常用的硬度测试方法是布氏硬度。

布氏硬度布氏硬度是通过将一个钢球或钻石锥压入材料表面，测量压入深度来衡量材料硬度的方法。

在布氏硬度测试中，铍青铜的硬度值可以通过在材料表面产生的塞氏印痕的尺寸来确定。

铍青铜的硬度数值通常在60到100之间，具体数值取决于具体的合金成分和热处理过程。

高硬度的铍青铜常常被用于需要高强度和耐磨性的应用，例如发动机零部件和航空制造领域。

影响硬度的因素铍青铜硬度受多种因素影响，主要包括合金成分、热处理和冷变形等。

合金成分铍青铜是由铜和少量的铍合金化而成的。

在合金成分中，铍的含量对硬度有较大的影响。

较高的铍含量会增加铍青铜的硬度。

热处理热处理是一种通过改变材料的组织结构来调节硬度的方法。

铍青铜可以通过热处理来达到不同的硬度要求。

通常，固溶处理和时效处理是常用的热处理方法。

固溶处理是将铍青铜加热至固溶温度，使固溶相均匀溶解，并通过快速冷却来抑制相变，从而获得较高的硬度。

时效处理是在固溶处理后将铍青铜加热至较低的温度，使固溶相分解析出析出相，进一步提高硬度。

冷变形冷变形是通过机械力改变材料形状，使其发生塑性变形的过程。

冷变形可以增加铍青铜的硬度。

通常，冷轧和冷拔是常用的冷变形方法。

通过冷变形，铍青铜的晶界和位错密度增加，从而提高了硬度。

应用领域铍青铜由于其高硬度和耐磨性，广泛应用于各个领域。

以下是几个典型的应用领域：航空航天铍青铜在航空航天领域中有广泛的应用，例如航空发动机的零部件。

其高硬度和耐磨性使得铍青铜能够在高温、高压和摩擦等严酷条件下保持稳定性，并提供可靠的性能。

汽车制造铍青铜在汽车制造领域中被应用于发动机零部件、悬挂系统和传动系统等关键部件。

第八节铍青铜及其热处理简介一、铍青铜的定义:以铍为主要添加元素的青铜,英文名: beryllium bronze。

铍青铜的铍含量为0．2％～2％，再加入少量的(0.2％～2.0％)钴或镍第三组元。

铍铜合金的优点：该合金可热处理强化；是理想的高导、高强弹性材料；铍青铜具有良好的力学性能、弹性、导电、导热性能；无磁、抗火花、耐磨损、耐腐蚀、耐寒、抗疲劳和抗应力松弛；并且易于铸造和压力加工成形。

铍青铜的性能取决于热处理包括固溶和时效处理。

铍青铜铸件的典型用途：是用作塑料或玻璃的铸模、电阻焊电极、石油开采用防爆工具、海底电缆防护罩等。

铍青铜加工材的典型用途是用作电子器件中的载流簧片、接插件、触点、紧固弹簧、板簧和螺旋簧、膜盒、波纹管及引线框架等。

二、铍青铜的分类:依合金成分而分，铍含量为0.2％～0.6％的是高导(电、热)铍青铜；铍含量为1.6％～2.0％的是高强铍青铜。

依制造成形工艺，又可分为铸造铍青铜和变形铍青铜。

国际上通用的铍青铜合金牌号以C为首。

变形铍青铜有C17000、C17200(高强铍青铜)和C17500(高导铍青铜)两大类。

与之相对应的铸造铍青铜则有C82000、C82200(高导铸造铍铜)和C82400，C82500，C82600，C82800(高强耐磨铸造铍铜)。

世界上最大的铍铜合金生产厂家为美国的BrushWellman公司，其企业标准与国际标准对应，具有一定的权威性。

中国生产铍青铜的历史几乎与前苏联、美国等国同步，但列入国家标准的牌号只有高强度铍青铜QBe1.9、QBe2.0、QBe1.7。

三、铍青铜的性能:铍青铜具有良好的综合性能。

其力学性能，即强度、硬度、耐磨性和耐疲劳性居铜合金之首。

其导电、导热、无磁、抗火花等性能其他铜材无法与之相比。

在固溶软态下铍青铜的强度与导电性均处于最低值，加工硬化以后，强度有所提高，但电导率仍是最低值。

经时效热处理后，其强度及电导率明显上升。

各种牌号的变形铍青铜与铸造铍青铜的基本物理性能和力学性能参见表1～6。

铍青铜材料参数铍青铜是一种常见的铜合金材料，由铜、锡和少量的铍组成。

它具有优异的机械性能、耐腐蚀性能和导电性能，广泛应用于船舶、汽车、机械、电子等领域。

下面将详细介绍铍青铜的主要参数。

1. 化学成分铍青铜的化学成分主要包括铜、锡和铍。

其中，铜的含量一般在85%~90%之间，锡的含量在5%~8%之间，铍的含量在0.3%~1.5%之间。

此外，还有少量的铁、镍、锰、铝等元素。

2. 机械性能铍青铜具有优异的机械性能，其抗拉强度一般在500~800MPa之间，屈服强度在250~500MPa之间，延伸率在10%~25%之间，硬度在80~120HB之间。

这些机械性能可以通过热处理、冷加工等方式进行调整和改善。

3. 物理性能铍青铜的密度为8.9g/cm³，热膨胀系数为1.7×10^-5/℃，导热系数为60W/(m·K)，导电系数为27MS/m。

此外，铍青铜还具有良好的耐磨性、耐蚀性和耐热性能。

4. 加工性能铍青铜具有良好的加工性能，可以进行锻造、轧制、拉伸、冲压、铸造等多种加工方式。

在加工过程中，需要注意控制温度和变形量，以避免材料出现裂纹、变形等问题。

5. 焊接性能铍青铜的焊接性能较好，可以采用气焊、电弧焊、激光焊等多种焊接方式。

在焊接过程中，需要注意选择合适的焊接材料和焊接工艺，以保证焊接接头的质量和性能。

总之，铍青铜是一种优异的铜合金材料，具有良好的机械性能、物理性能、加工性能和焊接性能。

在实际应用中，需要根据具体的要求和条件选择合适的材料规格和加工工艺，以满足不同的需求。

铍青铜的热处理铍青铜是一种用途极广的沉淀硬化型合金。

经固溶及时效处理后，强度可达1250-1500MPa(1250-1500公斤)。

其热处理特点是：固溶处理后具有良好的塑性，可进行冷加工变形。

但再进行时效处理后，却具有极好的弹性极限，同时硬度、强度也得到提高。

（1）铍青铜的固溶处理一般固溶处理的加热温度在780-820℃之间，对用作弹性组件的材料，采用760-780℃，主要是防止晶粒粗大影响强度。

固溶处理炉温均匀度应严格控制在±5℃。

保温时间一般可按1小时/25mm计算，铍青铜在空气或氧化性气氛中进行固溶加热处理时，表面会形成氧化膜。

虽然对时效强化后的力学性能影响不大，但会影响其冷加工时工模具的使用寿命。

为避免氧化应在真空炉或氨分解、惰性气体、还原性气氛（如氢气、一氧化碳等）中加热，从而获得光亮的热处理效果。

此外，还要注意尽量缩短转移时间（此淬水时），否则会影响时效后的机械性能。

薄形材料不得超过3秒,一般零件不超过5秒。

淬火介质一般采用水（无加热的要求），当然形状复杂的零件为了避免变形也可采用油。

（2）铍青铜的时效处理铍青铜的时效温度与Be的含量有关，含Be小于2.1%的合金均宜进行时效处理。

对于Be大于1.7%的合金，最佳时效温度为300-330℃，保温时间1-3小时（根据零件形状及厚度）。

Be低于0.5%的高导电性电极合金，由于溶点升高，最佳时效温度为450-480℃，保温时间1-3小时。

近年来还发展出了双级和多级时效，即先在高温短时时效，而后在低温下长时间保温时效，这样做的优点是性能提高但变形量减小。

为了提高铍青铜时效后的尺寸精度，可采用夹具夹持进行时效，有时还可采用两段分开时效处理。

（3）铍青铜的去应力处理铍青铜去应力退火温度为150-200℃，保温时间1-1.5小时，可用于消除因金属切削加工、校直处理、冷成形等产生的残余应力，稳定零件在长期使用时的形状及尺寸精度。

铍青铜使用温度1. 铍青铜的概述铍青铜是一种合金材料，主要由铜和少量的铍组成。

它具有优异的机械性能和耐腐蚀性能，因此广泛应用于航空、航天、汽车制造等领域。

铍青铜的使用温度是指其在不同温度下可以承受的最高温度。

2. 铍青铜的组成铍青铜通常含有0.5%到2%的铍，其余主要是铜。

少量的其他元素如锡、锌、镍等也可能被添加进来以改变合金的性质。

3. 铍青铜的机械性能•强度：铍青铜具有较高的强度，可以承受较大的载荷。

•延展性：铍青铜具有良好的延展性，可以在受力时发生塑性变形而不会断裂。

•硬度：由于添加了少量的锌等元素，铍青铜具有一定硬度，适合用于制作耐磨件。

•耐腐蚀性：铍青铜对大多数化学物质具有较好的耐蚀性。

4. 铍青铜的热稳定性铍青铜具有良好的热稳定性，可以在高温环境下保持其机械性能。

然而，随着温度的升高，铍青铜的强度和硬度会下降，而延展性会增加。

因此，在选择铍青铜作为材料时需要考虑使用温度对其性能的影响。

5. 铍青铜的使用温度•常温下：铍青铜在常温下具有良好的机械性能和耐腐蚀性能，可以用于制作各种结构件、零件等。

•低温下：铍青铜在低温下仍然保持较好的延展性和强度，适合用于制造低温设备、液化气体储存器等。

•中高温区间：随着温度升高，铍青铜的强度和硬度会逐渐降低。

一般来说，在300℃以下使用铍青铜是比较安全可行的。

但是需要注意，在高温下，由于铍青铜中含有一定比例的铜，可能会导致在氧化环境中产生氧化物层，影响其性能。

因此，在选择铍青铜作为高温材料时需要考虑其所处环境的氧化程度。

6. 铍青铜的热传导性能铍青铜具有较好的热传导性能，可以迅速将热量传递到周围环境中。

这使得它在一些需要散热的应用中非常有用，如制冷设备、电子器件散热器等。

7. 铍青铜与其他材料的配合使用铍青铜可以与其他材料（如钢、铝等）进行配合使用，以充分发挥各自的优势。

例如，在汽车制造中，铍青铜可以用于制作轴承和齿轮等高强度零件，而钢可以用于制作车身结构件。

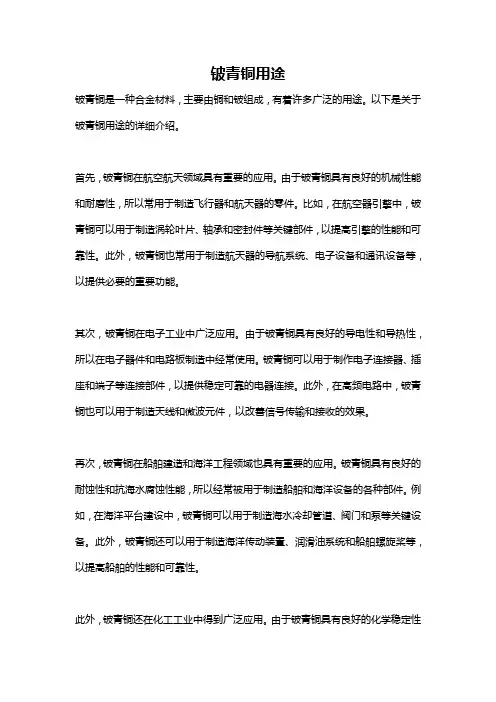

铍青铜用途铍青铜是一种合金材料，主要由铜和铍组成，有着许多广泛的用途。

以下是关于铍青铜用途的详细介绍。

首先，铍青铜在航空航天领域具有重要的应用。

由于铍青铜具有良好的机械性能和耐磨性，所以常用于制造飞行器和航天器的零件。

比如，在航空器引擎中，铍青铜可以用于制造涡轮叶片、轴承和密封件等关键部件，以提高引擎的性能和可靠性。

此外，铍青铜也常用于制造航天器的导航系统、电子设备和通讯设备等，以提供必要的重要功能。

其次，铍青铜在电子工业中广泛应用。

由于铍青铜具有良好的导电性和导热性，所以在电子器件和电路板制造中经常使用。

铍青铜可以用于制作电子连接器、插座和端子等连接部件，以提供稳定可靠的电器连接。

此外，在高频电路中，铍青铜也可以用于制造天线和微波元件，以改善信号传输和接收的效果。

再次，铍青铜在船舶建造和海洋工程领域也具有重要的应用。

铍青铜具有良好的耐蚀性和抗海水腐蚀性能，所以经常被用于制造船舶和海洋设备的各种部件。

例如，在海洋平台建设中，铍青铜可以用于制造海水冷却管道、阀门和泵等关键设备。

此外，铍青铜还可以用于制造海洋传动装置、润滑油系统和船舶螺旋桨等，以提高船舶的性能和可靠性。

此外，铍青铜还在化工工业中得到广泛应用。

由于铍青铜具有良好的化学稳定性和耐腐蚀性能，所以常用于制造化工设备和管道。

例如，在石油化工工业中，铍青铜可以用于制造炼油装置的换热器、蒸馏塔和反应器等，以提供必要的热交换和反应功能。

此外，在化工管道系统中，铍青铜也可以用于制造阀门、管件和密封件等，以保证管道的安全和可靠运行。

此外，铍青铜还在机械制造和汽车工业中有广泛的应用。

由于铍青铜具有较高的抗摩擦性和耐磨性，所以常用于制造轴承、齿轮和离合器等机械零件。

例如，在汽车发动机中，铍青铜可以用于制造连杆轴承和摇臂，以提高发动机的性能和寿命。

此外，在高速列车和重型机械设备中，铍青铜也可以用于制造齿轮和传动系统等部件，以提供必要的传动和动力输出。

总的来说，铍青铜是一种重要的合金材料，在航空航天、电子工业、船舶建造和海洋工程、化工工业以及机械制造和汽车工业等领域都有广泛的应用。

铍铜(pitong)以铍为主要合金元素的铜合金，又称之为铍青铜。

它是铜合金中性能最好的高级有弹性材料，有很高的强度、弹性、硬度、疲劳强度、弹性滞后小、耐蚀、耐磨、耐寒、高导电、无磁性、冲击不产生火花等一系列优良的物理、化学和力学性能。

铍铜分类有加工铍青铜和铸造铍青铜之分。

常用的铸造铍青铜有Cu-2Be-0.5Co-0.3Si, Cu-2.6Be-0.5Co-0.3Si, Cu-0.5Be-2.5Co等。

加工铍青铜含铍量控制在2%以下，国产铍铜加入0.3%的镍，或加0.3%的钴。

常用的加工铍青铜有：Cu-2Be-0.3Ni, Cu-1.9Be-0.3Ni-0.2Ti等。

铍青铜是热处理强化合金。

加工铍青铜主要用作各种高级有弹性元件，特别是要求良好的传导性能、耐腐蚀、耐磨、耐寒、无磁的各种元件，大量用作膜盒、膜片、波纹管、微型开关等。

铸造铍青铜则用于防爆工具、各种模具、轴承、轴瓦、轴套、齿轮和各种电极等。

铍的氧化物和粉尘对人体有害，生产和使用要注意防护。

铍铜是力学、物理、化学综合性能良好的一种合金，经过淬火调质后，具有高的强度，弹性，耐磨性，耐疲劳性和耐热性，同时铍铜还具有很高的导电性，导热性，耐寒性和无磁性，碰击时无火花，易于焊接和钎焊，在大气，淡水和海水中耐腐蚀性极好。

铍铜合金在海水中耐蚀速度：（1.1-1.4）×10-2mm/年。

腐蚀深度：（10.9-13.8）×10-3mm/年。

腐蚀后，强度、延伸率均无变化，故在还水中可保持40年以上，是海底电缆中继器构造体不可替代的材料。

在硫酸介质中：在小于80%浓度的硫酸中（室温）年腐蚀深度为0.0012-0.1175mm，浓度大于80%则腐蚀稍加快。

铍铜性能及参数铍铜是一种过饱和固溶体铜基合金，是机械性能，物理性能，化学性能及抗蚀性能良好结合的有色合金，经固溶和时效处理后，具有与特殊钢相当的高强度极限，弹性极限，屈服极限和疲劳极限，同时又具备有高的导电率，导热率，高硬度和耐磨性，高的蠕变抗力及耐蚀性，广泛应用于制造各类模具镶嵌件，替代钢材制作精度高，形状复杂的模具，焊接电极材料，压铸机，注塑机冲头，耐磨耐蚀工作等。

铍青铜是一种古代青铜合金，主要成分为铜和铍。

鉴别铍青铜的方式可以通过以下几个方面进行：
1. 颜色：铍青铜呈现出独特的青铜色，具有深绿色或深蓝色的外观。

这与其他青铜合金的颜色有所不同，可以作为初步鉴别的依据。

2. 密度：铍青铜的密度相对较高，一般在8.5克/立方厘米以上，可以通过测量样品的质量和体积来计算密度。

3. 硬度：铍青铜相对较硬，可以通过硬度测试仪等工具进行测量。

一般来说，铍青铜的硬度在HB150以上。

4. 化学成分分析：可以通过化学分析方法，如光谱分析、质谱分析等，来确定样品中铜和铍的含量比例。

铍青铜的典型成分为铜含量约为85-90%，铍含量约为10-15%。

5. 微观结构观察：可以使用金相显微镜等设备观察样品的微观结构，铍青铜通常具有均匀的晶粒结构和特定的相组成。

需要注意的是，鉴别铍青铜时需要综合考虑以上几个方面的特征，以确保准确性。

如果有需要，建议寻求专业的材料分析师或实验室进行进一步的鉴定和确认。

铍青铜的组织结构一、引言铍青铜是一种古代的合金，具有优良的物理性能和良好的耐腐蚀性，因此在古代被广泛应用于制作器皿、武器等工艺品。

本文将探讨铍青铜的组织结构，包括其成分、晶体结构以及相关的物理性能。

二、铍青铜的成分铍青铜主要由铜和铍两种金属组成，其中铜是主要成分，占总成分的大部分，而铍的含量相对较低，一般在0.5%至2%之间。

此外，铍青铜中可能还含有少量的其他元素，如锡、锌等，这些元素的添加可以改变合金的性能。

三、铍青铜的晶体结构铍青铜的晶体结构主要分为两种：α相和β相。

α相是一种面心立方结构，其中铜原子占据晶格的顶点和中心位置，而铍原子则位于晶格的体心位置。

α相的晶格结构比较稳定，具有较高的硬度和强度。

β相是一种体心立方结构，其中铜原子和铍原子均位于晶格的顶点和中心位置。

β相的晶格结构相对不稳定，具有较低的硬度和强度。

四、铍青铜的物理性能铍青铜具有许多优良的物理性能，使其在古代得以广泛应用。

1. 密度铍青铜的密度较高，一般在8.5g/cm³至9.0g/cm³之间，比铜的密度稍大。

这使得铍青铜在制作重型器皿和武器等领域具有优势。

2. 强度铍青铜的强度较高，尤其是α相的强度更高。

这使得铍青铜在制作刀剑、盔甲等武器装备时能够提供更好的防护和攻击能力。

3. 耐腐蚀性铍青铜具有良好的耐腐蚀性，能够抵御大气中的氧、水和一些化学物质的侵蚀。

这使得铍青铜在制作器皿、雕塑等艺术品时能够保持长久的美观。

4. 导电性铍青铜具有良好的导电性，可以用于制作电器元件、导线等。

同时，铍青铜的导电性能也使得其在古代被广泛用于制作货币。

五、铍青铜的应用领域铍青铜由于其优良的物理性能，在古代得到了广泛的应用。

1. 器皿铍青铜在古代常被用于制作器皿，如酒器、餐具等。

其耐腐蚀性和美观的外观使得铍青铜的器皿成为古代贵族和富人喜爱的物品。

2. 武器铍青铜在古代的武器制造中起到了重要的作用。

其高强度和硬度使得铍青铜的武器具有优秀的性能，如刀剑的锋利和盔甲的防护。

铍青铜力学参数铍青铜是一种由铜和铍合金化而成的材料，具有优异的力学性能。

在工程和制造领域中，铍青铜被广泛应用于制造高强度和耐磨损的零部件。

本文将介绍铍青铜的力学参数，包括其强度、硬度和韧性等方面的特性。

1. 强度：铍青铜具有很高的强度，能够承受较大的外力作用而不发生塑性变形或破裂。

其强度主要表现为屈服强度和抗拉强度。

屈服强度是指材料开始发生塑性变形时所能承受的最大应力，而抗拉强度则是指材料在拉伸过程中能够承受的最大应力。

铍青铜的屈服强度通常在300至500MPa之间，抗拉强度可达到500至800MPa之间。

2. 硬度：铍青铜具有较高的硬度，能够抵抗外界的划痕和压力。

硬度是材料抵抗外力侵蚀的能力，通常使用洛氏硬度或布氏硬度来表征。

铍青铜的硬度通常在80至120HB之间，具有很好的耐磨性和抗腐蚀性。

3. 韧性：韧性是材料抵抗断裂的能力，即材料在受到外力作用时能够发生塑性变形而不发生破裂。

铍青铜具有较高的韧性，能够在受到冲击或挤压力下保持良好的变形能力。

其韧性主要表现为延伸率和冲击韧性。

铍青铜的延伸率通常在10%至25%之间，冲击韧性可达到30至70J/cm²之间。

4. 弹性模量：弹性模量是材料在受力后恢复原状的能力，是衡量材料刚性的重要参数。

铍青铜具有适中的弹性模量，能够在受力后保持较好的形状稳定性。

其弹性模量通常在110至130GPa之间。

5. 疲劳强度：疲劳强度是材料在交变载荷下发生疲劳破坏的能力。

铍青铜具有较高的疲劳强度，能够在长时间的循环加载下保持较好的稳定性。

其疲劳强度通常在200至300MPa之间。

在实际应用中，铍青铜的力学参数对于设计和制造具有重要的意义。

根据不同的工程需求，可以选择合适的铍青铜合金，以满足不同材料性能的要求。

同时，在使用过程中，需要根据铍青铜的力学参数来合理设计零部件的结构和尺寸，以确保其在工作条件下的可靠性和安全性。

总结起来，铍青铜具有优异的力学性能，包括高强度、高硬度、良好的韧性、适中的弹性模量和较高的疲劳强度。

铍铜有哪些分类、性能和参数?
摘要：本文主要介绍铍铜的分类、性能以及参数，希望大家更深入了解铍铜。

铍铜的分类介绍
铍铜主要分为加工铍青铜和铸造铍青铜。

常用的铸造铍青铜有Cu-2Be-0.5Co-0.3Si,Cu-2.6Be-0.5Co-0.3Si,Cu-0.5Be-2.5Co等；
加工铍青铜含铍量控制在2%以下，国产铍铜加入0.3%的镍，或加0.3%的钴。

常用的加工铍青铜有：Cu-2Be-0.3Ni,Cu-l.9Be-0.3Ni-0.2Ti等
铍铜合金批发厂家介绍铍铜的性能
铍铜是一种过饱和固溶体铜基合金，是机械性能、物理性能、化学性能及抗蚀性能良好结合的有色合金，经固溶和时效处理后，具有与特殊钢相当的高强度极限、弹性极限、屈服极限和疲劳极限，同时又具备有高的导电率、导热率、高硬度和耐磨性，高的蠕变抗力及耐蚀性，铍铜带应用于微电机电刷，手机、电池、产品上，是我国国民经济建设不可缺少的重要工业材料。

红马电极铍铜批发厂介绍铍铜的参数
铍铜参数：
a.密度8.3g/cm
b.硬度三36-42HRC
c.电导率三18%IACS
d.抗拉强度三lOOOmPa
铍铜有哪些分类、性能和参数》由东莞红马电极铍铜批发公司网编整理。

铍青铜棒料标准
一、化学成分
铍青铜棒料的化学成分应符合以下规定：
Be含量：2.8～3.0%；
Cu含量：余量；
Fe、Mn、Zn、Si等杂质含量应不大于0.1%。

二、物理性能
铍青铜棒料的物理性能应符合以下规定：
密度：8.3g/cm³；
热膨胀系数：10.6×10^-6/℃；
热导率：160W/(m·℃)；
电导率：18%IACS。

三、力学性能
铍青铜棒料的力学性能应符合以下规定：
抗拉强度：≥350MPa；
屈服强度：≥240MPa；
断后伸长率：≥10%；
硬度：≥110HB。

四、耐腐蚀性能
铍青铜棒料在常温下具有良好的耐腐蚀性能，在海水中仍能保持较好的耐腐蚀性能。

五、抗氧化性能
铍青铜棒料在高温下具有良好的抗氧化性能，能够保持较好的机械性能和物理性能。

六、尺寸精度
铍青铜棒料的尺寸精度应符合国家相关标准的规定，以保证产品的一致性和互换性。

七、表面质量
铍青铜棒料的表面质量应符合以下规定：
表面应光滑、无裂纹、无气泡、无夹杂等缺陷；
表面粗糙度应符合国家相关标准的规定。

八、杂质含量
铍青铜棒料的杂质含量应符合本标准第一条的规定。

同时，为了满足特殊的使用要求，如特殊场合、特殊用途等，可根据用户要求进行特殊处理，如镀层处理等。

铍青铜的磁导率
铍青铜，也被称为铍铜或铍青铜合金，是一种高性能的铜合金，以其高强度、高硬度、优良的导电和导热性能以及出色的耐腐蚀性而著称。

由于其独特的物理和化学性质，铍青铜在航空航天、电子、通讯、汽车制造等多个领域都有广泛的应用。

关于铍青铜的磁导率，首先要了解磁导率是描述材料对磁场响应能力的物理量。

在物理学中，磁导率通常用希腊字母μ表示，它是一个无量纲的数值，用来描述磁场在材料中的传播情况。

理想的导磁材料（如纯铁）的磁导率非常高，而抗磁性材料（如铜和铝）的磁导率则接近于1。

铍青铜属于非磁性材料，这意味着它在磁场中不容易被磁化。

因此，铍青铜的磁导率通常接近于1，表明它对磁场的响应非常微弱。

在实际应用中，由于铍青铜的高导电性和低热膨胀系数，它常被用作电子元件的引脚、连接器等部件，这些部件需要良好的导电性能，但对磁性要求不高。

此外，值得注意的是，尽管铍青铜的磁导率较低，但在某些特定条件下，如强磁场或高频磁场中，铍青铜的磁导率可能会发生变化。

因此，在选择和使用铍青铜时，需要根据实际的工作环境和要求来进行综合考虑。

综上所述，铍青铜作为一种非磁性材料，其磁导率通常接近于1，表明它对磁场的响应较弱。

这使得铍青铜在需要高导电性但对磁性要求不高的领域有着广泛的应用。

同时，在特定条件下，铍青铜的磁导率可能会发生变化，这需要在实际应用中加以注意。

电导率≥18%IACS
抗拉强度≥1000mPa
导热率≥105w/m.k20℃
铍铜用途及性能参数
高性能铍铜主要围绕有色金属低压、重力铸造模具使用的各种工况，通过深入研究铍青铜模具材料失效原因、成份和耐金属液侵蚀性内在关系，开发了高导电（热）性、高强度、耐磨性、耐高温性、高韧性、耐金属液侵蚀相结合的高性能铍青铜模具材料，解决了国内有色金属低压、重力铸造模具易裂、易磨损等难题，显著提高了模具寿命、脱模速度和铸件强度；克服了金属液渣粘附和侵蚀模具；改善了铸件表面质量；降低了生产成本；使模具寿命接近进口水平。

松杉高性能铍铜硬度HRC43，密度
8.3g/cm3，含铍1.9%-2.15%，其广泛适用于塑胶注塑成型模具的内镶件、模芯、压铸冲头、热流道冷却系统、导热嘴、吹塑模具的整体型腔、汽车模具、磨耗板。

铍青铜生产工艺
铍青铜是由铜和少量的铍合金而成的，具有高强度、高硬度、高耐蚀性和高温耐性等良好的性能，广泛应用于制造工具、武器、器具、仪表、雕像等领域。

其生产工艺主要包括以下几个步骤：
1. 熔炼：将纯铜和适量的铍料按一定比例加入到冶炼炉中进行熔炼。

在熔炼过程中，需要控制好温度和氧化程度，以保证铜和铍的充分混合和合金化。

2. 铸造：将熔化后的合金液倒入模具中进行铸造，制成铸件。

铸造过程中需要注意控制冷却速度和压力，以保证铸件的质量和细度。

3. 压制：将铸成的铜青铜进行压制加工，以进一步提高其密度和强度。

压制工艺可以采用多种方法，如冷挤压、热挤压、锻造等。

4. 退火：对铜青铜进行退火处理，以消除内部应力和纯化组织。

退火时需要控制好温度和时间，以保证合金的性能和稳定性。

5. 表面处理：对铜青铜进行抛光或镀层处理，以提高其表面光洁度和防腐性能。

以上就是铍青铜生产工艺的主要步骤，不同的生产厂家可能会采用不同的制造工艺和生产设备，以适应不同的生产需求和产品要求。

铍青铜的组织结构铍青铜是一种古老而神秘的金属合金，其组织结构包含着丰富的历史和文化内涵。

在古代，铍青铜被广泛应用于工艺品、器皿等领域，展现出了古代工匠们的智慧和技艺。

本文将从铍青铜的组织结构入手，探讨其独特之处。

我们来看一下铍青铜的基本成分。

铍青铜主要由铜和少量的铍组成，其中铜是主要的基本金属，而铍则是起到了强化作用。

铍的加入可以提高合金的硬度和强度，使其更加耐磨和耐腐蚀。

因此，铍青铜不仅具有良好的机械性能，还具有优异的耐用性，被广泛用于制作各种工艺品和器皿。

我们来谈谈铍青铜的组织结构。

一般来说，铍青铜的组织结构主要分为两种：α相和β相。

α相是一种由铜和铍组成的固溶体，具有良好的塑性和韧性；而β相则是一种由铜和铍组成的亚稳相，具有较高的硬度和强度。

在合金冷却过程中，α相和β相会按照一定的比例结合在一起，形成复杂的组织结构，使得合金具有优异的综合性能。

铍青铜的组织结构还与热处理过程密切相关。

通过适当的退火、淬火等热处理工艺，可以调控合金的组织结构和性能，使其达到最佳状态。

例如，通过固溶处理和时效处理，可以显著提高合金的硬度和强度，延长其使用寿命。

因此，热处理工艺在铍青铜的制备过程中起着至关重要的作用。

总的来说，铍青铜的组织结构复杂多样，包含着丰富的科学和文化内涵。

其优异的机械性能和耐用性使其成为古代工艺品和器皿的首选材料，展现出古代工匠们的聪明才智。

通过对铍青铜的组织结构的深入探讨，我们可以更好地理解其独特之处，并进一步挖掘其在现代工艺领域的潜力。

希望本文能够为读者们对铍青铜的了解提供一些帮助，也希望铍青铜这种古老而神秘的金属合金能够继续在人类的历史长河中闪耀光芒。
