机器视觉工业相机选型指导

工业相机选型摘要：工业相机是用于在工业生产过程中进行图像采集和分析的关键设备。

工业相机的选型是非常重要的，它将直接影响到生产效率和品质。

本文将介绍工业相机选型的基本原则和注意事项，并提供一些选型的参考指南。

1. 引言工业相机在现代工业生产中扮演着重要角色。

它们可以用于机器视觉系统、自动化生产线和质量控制等众多应用中。

相比于普通相机，工业相机具有更高的帧率、更长的寿命和更好的适应性。

因此，选择适合的工业相机对于确保工业生产的稳定性和质量至关重要。

2. 工业相机选型的原则在选择工业相机之前，以下几个原则需要被考虑：2.1 图像需求首先要明确需要采集的图像的特性，例如分辨率、色彩深度、动态范围等。

根据具体的应用需求，选择合适的图像特性将决定最终的选型。

2.2 环境适应性工业相机通常需要在恶劣的环境条件下运行，例如高温、低温、尘土或湿度。

因此，选型时需要考虑相机的可靠性、防护等级和耐用性，以确保其能够在特定的工作环境下正常运行。

2.3 数据传输和接口选择工业相机时，需要考虑数据传输和接口的要求。

常用的数据接口包括USB、Gigabit Ethernet、Camera Link等。

根据实际应用需求，选择适合的接口类型和速度。

2.4 成本和性能平衡最后，还需要平衡成本和性能。

工业相机市场上有各种不同规格和价格的相机可供选择。

根据实际需求和预算，选择适合的相机，兼顾性能和成本的平衡。

3. 工业相机选型的注意事项在选择工业相机时，还需要注意以下几点：3.1 品牌和信誉度选择知名品牌和信誉度较高的工业相机，可以降低后续维护和服务的风险。

品牌相机通常有更好的质量控制和售后服务。

3.2 技术支持和软件平台考虑到相机和应用软件的兼容性和技术支持，选择具备强大软件平台和技术支持的工业相机。

这将有助于快速部署和集成相机到现有系统中。

3.3 扩展性和灵活性选择具备扩展性和灵活性的工业相机，可以满足未来业务需求的变化。

例如，支持不同镜头、滤波器和附件的连接。

工业相机选型11大注意点相比民用相机而言，工业相机在图像稳定性、抗干扰能力和传送数据方面有着更高的优势，是组成机器视觉系统的关键部分，工业相机的性能好坏决定着机器视觉系统的稳定性。

每一款工业相机都有很多参数可以选择，也有许多型号可供参考，那么我们在相机选型方面如何更好地选择工业相机呢？首先判断项目需求，根据视野范围和检测精度来决定相机的分辨率，根据被拍摄物体的速度是静止还是运动，来确定使用CCD或COMS，根据拍摄图像的单位时间要求来确定相机帧率。

根据项目现场环境来确定使用什么连接方式（USB或千兆网等）。

因此，选择一款合适自动化视觉项目的工业相机，对整个项目的成功与否有着关键作用。

总结如下几点：1、要求检测的项目，如大小，还是瑕疵！2、工件状态，运动还是静止的！3、产品大小和检测速度。

5、工件背景色是什么！6、产品反光性是否好，产品批次一致性是否一样！相机选型时注意的参数：1、相机类型对于静止检测或者一般低速的检测，优先考虑面阵相机，对于大幅面高速运动或者滚轴等运动的特殊应用考虑使用线阵相机。

根据检测的速度，选择相机的帧率一定要大于物体运动的速度，一定要在相机的曝光和传输时间内完成。

2、相机分辨率假如项目的测量精度与视野大小，那么我们选择的相机像素计算关系如下：相机分辨率（L/W）≥视场（L/W）/精度。

假如项目要求视野是100mm*75mm，精度要求为0.05mm，则相机的像素长为100/0.05=2000PIX，也就是需要2000*1500=3000000=300万像素的相机。

这仅仅只是相机的像素精度，并不代表整个系统的精度就有如此高，还有其它的精度也要考虑，如镜头的分辨率，系统的抖动，光源的波长等等。

相机像素精度一定要高于系统所要求的精度，才能有实际的测量意义，亚像素的精度提升在实际测量中并没有太多影响，不能从根本上解决精度不足的问题。

一般来说，如果条件允许，我们会要求将相机的分辨率提升一个数量级或者是将相机的像素精度提高一个数量级。

工业相机镜头的参数与选型一、镜头的基本参数1.焦距：焦距是指光线汇聚所发生的位置与感光器或像素元件的距离。

工业相机镜头的焦距可以根据实际需求进行选择，一般有固定焦距和变焦两种类型。

2.光圈：光圈是指镜头的进光量大小的调节装置，它能控制进入相机的光线的数量。

光圈大小直接影响相机的景深和光线透过能力。

在选择工业相机镜头时，一般需要根据实际应用场景和光线条件进行合理选择。

3.像距和像高：像距是指感光器到镜头最近点的距离，像高则是指光线通过镜头时物体成像产生的像的高度。

像距和像高的大小会影响到相机的成像范围和分辨率，因此在选型过程中需要进行合理的规划和计算。

4.解像度：解像度是指相机镜头的成像能力，也称为像场解析力。

工业相机镜头的解像度决定了相机系统的成像质量和分辨率，因此在选型过程中需要特别关注。

二、特殊需求1.特殊光谱：一些工业应用中，需要对特定光谱范围内的物体进行成像。

对于这种需求，可以选择特殊波段的工业相机镜头，如红外镜头、紫外镜头等。

2.防尘防水抗振动：在一些工业生产环境中，会存在较高的尘土、水汽等干扰因素，此时需要选择具有防尘防水和抗振动功能的工业相机镜头，以保证镜头稳定可靠的工作。

3.镜头接口：根据实际应用需求和相机的类型，需要选择合适的镜头接口，如C口、CS口、F口、M42口等。

三、选型准则1.根据应用需求确定参数：首先要明确工业相机镜头的应用场景和目标，根据需要选择合适的焦距、光圈、像距等基本参数。

2.考虑成像质量和分辨率：成像质量是选型过程中最关键的因素之一，要选择具有较高解像度和尽量少的光学畸变的镜头。

3.考虑工作环境：根据实际工作环境的特点，选择具有防尘防水和抗振动功能的镜头。

4.考虑成本和性价比：工业相机镜头的价格差异较大，要根据实际需求和预算选择相应的镜头，综合考虑成本和性价比。

5.选择可替换镜头：由于工业应用的多样性和发展需求的变化，选择可替换镜头可以提高系统的灵活性和可拓展性。

镜头选型方法一、确定检测范围根据检测对象确定视场范围，如长度L和宽度W。

二、确定相机选型1. 根据检测精度的要求，计算出所需的相机分辨率，即Sensor的像素数M*N，然后选择合适的 举例：检测100mm*100mm的范围，要求精度达到0.05mm，则所需像素至少要达到(100/0.05) 可以选用2590*2048或3072*2048的相机；2. 确定相机选型后，得出Sensor成像面尺寸H*V，可通过相机参数查询，也可根据以下公式计H=M*像元尺寸,V=N*像元尺寸 其中，像元尺寸可从sensor参数中查询3. 确定相机选型后，计算成像系统的放大率β=目标成像尺寸/目标实际尺寸=Sensor尺寸/对应视场大小举例：采用200W相机，Sensor水平尺寸H=9.216mm，对应检测长度L=100mm，则系统放大率 β=H/L=0.092三、镜头选刑1. 确定镜头像面规格及分辨率：(1) 镜头成像面应不小于Sensor成像面尺寸，否则可能会出现黑边或暗角。

如搭配1/1.8"相机(2) 镜头成像面不宜大于Sensor尺寸太多，否则可能会导致镜头清晰度不高或价格过高或外形(3) 镜头分辨力一般不低于Sensor分辨率要求，如1/1.8" 600W相机搭配2/3" 2MP镜头时清晰度2. 根据视场范围、Sensor尺寸和工作距离估算镜头焦距f：若工作距离为D，则镜头焦距可按以下公式进行估算：f=β*D举例：若系统成像放大率β=0.092,工作距离D=200mm，则镜头焦距约为f=0.092*200mm=19.4mm；此时选择1 则实际放大率β=f/D=0.08；若要保证原来0.092mm的放大率，可将工作距离调整为D=16/0.092=173m合适的相机型号0.05)*(100/0.05)=2000*2000，公式计算：92*200mm=19.4mm；此时选择16mm镜头，作距离调整为D=16/0.092=173mm清晰度可能较差；nsor尺寸/对应视场大小则系统放大率 β=H/L=0.092"相机可选用1/1.8"或2/3"的镜头；或外形尺寸过大等问题；。

机器视觉中用工业镜头与工业相机CCD选型指导手册道镜头的参数指标光学镜头一般称为摄像镜头或摄影镜头，简称镜头，其功能就是光学成像。

在机器视觉系统中，镜头的主要作用是将成像目标聚焦在图像传感器的光敏面上。

镜头的质量直接影响到机器视觉系统的整体性能;合理选择并安装光学镜头，是机器视觉系统设计的重要环节。

1.镜头的相关参数1焦距焦距是光学镜头的重要参数，通常用 f 来表示。

焦距的大小决定着视场角的大小，焦距数值小，视场角大，所观察的范围也大，但距离远的物体分辨不很清楚;焦距数值大，视场角小，观察范围小，只要焦距选择合适，即便距离很远的物体也可以看得清清楚楚。

由于焦距和视场角是一一对应的，一个确定的焦距就意味着一个确定的视场角，所以在选择镜头焦距时，应该充分考虑是观测细节重要，还是有一个大的观测范围重要，如果要看细节，就选择长焦距镜头;如果看近距离大场面，就选择小焦距的广角镜头。

2光阑系数即光通量，用 F 表示，以镜头焦距 f 和通光孔径 D 的比值来衡量。

每个镜头上都标有最大 F 值，例如6mm/F1.4 代表最大孔径为 4.29 毫米。

光通量与 F 值的平方成反比关系，F 值越小，光通量越大。

镜头上光圈指数序列的标值为 1.4，2，2.8，4，5.6，8，11，16，22 等，其规律是前一个标值时的曝光量正好是后一个标值对应曝光量的 2 倍。

也就是说镜头的通光孔径分别是 1/1.4，1/2，1/2.8，1/4，1/5.6，1/8，1/11，1/16，1/22，前一数值是后一数值的根号 2 倍，因此光圈指数越小，则通光孔径越大，成像靶面上的照度也就越大。

3景深摄影时向某景物调焦，在该景物的前后形成一个清晰区，这个清晰区称为全景深，简称景深。

决定景深的三个基本因素: 光圈光圈大小与景深成反比，光圈越大，景深越小。

焦距焦距长短与景深成反比，焦距越大，景深越小。

物距物距大小与景深成正比，物距越大，景深越大。

工业相机的选型依据和步骤相关题目工业相机，作为一个关键的工业检测设备，被广泛应用于生产制造、质量检测等领域。

在选择工业相机时，需要根据具体的需求和应用场景进行综合考量。

下面是选型工业相机的相关依据和步骤。

一、了解应用需求1.1 确定应用场景：工业相机最常见的应用场景包括物体检测、目标定位、尺寸测量、缺陷检测等。

根据实际需求确定所需的应用场景。

1.2 确定测量对象：不同的测量对象，对工业相机的要求亦不同，例如，对于不同尺寸、形状、材质的物体测量，对相机的要求也会有所不同。

1.3 确定应用环境：考虑光线条件、噪声干扰、温度、湿度等因素对工业相机性能的影响，以确定所需的相机性能规格。

二、确定相机性能参数2.1 分辨率：根据应用需求确定所需的图像分辨率，分辨率越高，图像质量越好，但同时也会增加数据处理和存储的压力。

2.2 帧率：确定所需的实时性要求，根据应用场景选择相对较高的帧率，以保证图像流畅性。

2.3 动态范围：根据应用需求和光线条件，选择适当的动态范围，以兼顾亮度范围和细节表现。

2.4 像素尺寸和感光器件：大像素尺寸和高灵敏度的感光器件，有助于提高图像质量和低光条件下的表现。

三、选择合适的接口和操作方式3.1 接口类型：根据实际应用需求和设备接口要求，选择相机的接口类型，常见的接口包括GigE Vision、USB3.0、Camera Link 等。

3.2 操作方式：根据操作便捷性和控制灵活性的要求，选择相机的操作方式，常见的操作方式包括相机自带的硬件按键、软件控制等。

四、考虑系统兼容性和易用性4.1 平台兼容性：选择具有良好兼容性的工业相机，以便于与其他设备和系统的集成，例如软件平台、图像处理设备等。

4.2 易用性和稳定性：考虑相机操作界面的友好性、驱动程序的稳定性以及厂家的技术支持和维护等因素，以提升相机的使用便利性和可靠性。

五、选择合适的厂家和品牌5.1 厂家信誉和口碑：选择具有良好信誉和口碑的工业相机厂家，以确保产品质量和售后服务。

1_工业相机原理及选型指导工业相机是一种在工业生产环境中应用的特殊相机，用于进行工艺控制、质量检测和自动化生产等领域。

相比于普通相机，工业相机具有更高的分辨率、更快的速度和更强的稳定性。

本文将介绍工业相机的原理以及选型指导。

一、工业相机的原理工业相机的原理与普通相机的原理基本相同，都是通过光学系统将被拍摄物体的图像转换成电信号，然后通过图像采集芯片进行处理和传输。

不同的是，工业相机往往需要满足高速、高分辨率和高稳定性的要求，因此在光学系统、图像传感器和图像处理等方面有一些特殊设计。

光学系统：工业相机通常采用高质量的镜头和滤光片，以保证图像的清晰度和色彩还原度。

此外，还会根据实际应用需求选择合适的镜头焦距和光圈大小，以获取所需的视野范围和景深。

图像传感器：工业相机常用的图像传感器有CCD和CMOS两种。

CCD 传感器具有较高的光电转换效率和较低的噪声水平，适用于对图像质量要求较高的应用；CMOS传感器则具有较快的读取速度和较低的功耗，适用于高速图像采集和处理的场景。

选取合适的图像传感器需根据实际需求进行权衡。

图像处理：工业相机通常会搭配专用的图像处理芯片，用于对图像进行增强、噪声抑制、畸变校正等处理。

此外，还可以根据需要进行图像压缩和编码，以节省存储和传输带宽。

二、工业相机的选型指导1.分辨率：分辨率是指相机可以拍摄到的图像细节数量，通常以像素表示。

在选择工业相机时，需根据实际应用需求确定所需分辨率大小。

一般来说，分辨率越高，图像细节越丰富，但相应地也会增加图像处理和存储的负担。

2.速度：速度是指相机读取和传输图像的能力。

在高速生产线上，需要快速捕捉到工件的图像进行检测和判断，因此需要选择读取速度较快的相机。

一般来说，高速相机的读取速度可以达到每秒数百到数千张图像。

3.稳定性：工业相机通常要面对工业生产环境中的振动、温度变化等因素，因此需要具备较高的稳定性。

在选择工业相机时，需要关注相机的抗振动能力、温度范围和防尘防水等级。

工业相机的选型规则工业相机是一种专门设计用于工业应用的高性能数字相机，主要用于工业图像检测、机器视觉、自动化、测量和监控等领域。

而选择合适的工业相机对于保证应用的效果和稳定性至关重要。

以下是几个选型规则，可以帮助用户选择合适的工业相机。

一、应用需求分析1.定义应用场景：首先需要明确需要使用工业相机的具体应用场景，例如智能制造、品检、无人驾驶、医疗等。

2.确定应用需求：分析应用场景中对工业相机的具体技术要求，如分辨率、帧率、像素灵敏度、外观尺寸、通信接口等。

3.考虑环境条件：考虑相机在应用系统中的工作环境，例如温度、湿度、光照等因素，以确保相机能够正常工作。

二、相机参数选择1.分辨率：根据具体应用需求选择适当的分辨率，高分辨率可提供更清晰的图像，但也会增加数据处理的复杂性。

2.帧率：根据应用场景中对速度要求，选择相机的合适帧率，高帧率可以提供更快的图像传输速度。

3.像素灵敏度：根据应用场景中对光线条件的要求，选择合适的像素灵敏度，低灵敏度可以提供更好的图像质量。

4.外观尺寸：根据应用场景的空间限制，选择合适的相机外观尺寸，可以确保相机能够方便地安装和集成到应用系统中。

5. 通信接口：根据应用系统的通信要求，选择相机合适的通信接口，如USB、GigE、Camera Link等。

三、性能指标考虑1.噪声：选择具有低噪声特性的相机，以提高图像质量和信噪比。

2.动态范围：选择具有较高动态范围的相机，可以减少图像细节丢失和信息不准确性。

3.色彩还原：选择具有良好色彩还原能力的相机，以确保图像色彩真实性。

4.曝光控制：选择支持自动曝光和手动曝光控制的相机，以满足不同场景下的拍摄需求。

5.接口兼容性：选择具有良好兼容性的相机，能够与其他设备进行无缝集成和通信。

四、厂家选择1.技术实力：选择具有较强技术实力和研发能力的相机厂家，可以获得更高质量和更可靠的产品。

2.售后服务：选择提供良好售后服务的相机厂家，能够及时解决产品使用中的问题。

机器视觉选型相机规则机器视觉是一种模拟人眼进行图像识别和处理的技术，广泛应用于工业自动化、无人驾驶、安防监控等领域。

而相机作为机器视觉的重要组成部分，其选型规则对于机器视觉系统的性能和稳定性具有关键影响。

本文将从分辨率、帧率、感光元件、镜头、接口等方面介绍相机选型的规则。

一、分辨率相机的分辨率是指图像的像素数量，通常用横向像素数和纵向像素数表示。

分辨率越高，图像细节越丰富，但也会增加图像处理的计算量。

在选择相机分辨率时，需根据实际应用场景和需求来确定，避免过高或过低的分辨率。

二、帧率帧率是指相机每秒传输的图像帧数，常用单位为fps（Frames Per Second）。

帧率越高，图像的连续性越好，适用于高速运动物体的检测和追踪。

但高帧率相机通常价格昂贵，且会增加数据处理的复杂度。

三、感光元件感光元件是相机的核心部件，决定了图像的质量和灵敏度。

常见的感光元件有CCD和CMOS两种。

CCD感光元件具有较高的图像质量和低噪声特性，适用于对图像质量要求较高的应用场景；而CMOS感光元件则具有低功耗、高速度、集成度高等优势，适用于对帧率要求较高的应用场景。

四、镜头镜头是相机的光学系统，直接影响图像的清晰度和视场范围。

选择镜头时，需考虑焦距、光圈、视场角等参数。

焦距决定了镜头的放大倍数，光圈决定了镜头的透光能力，视场角决定了镜头的拍摄范围。

根据实际需求，选择合适的镜头参数，以获得清晰、准确的图像。

五、接口相机与其他设备的连接通常通过接口完成，常见的接口有USB、GigE、Camera Link等。

USB接口简单易用，适用于小型相机和低带宽应用；GigE接口具有较高的传输速度和稳定性，适用于大带宽应用；Camera Link接口则适用于对图像传输速度和稳定性要求较高的应用。

总结起来，机器视觉选型相机的规则包括分辨率、帧率、感光元件、镜头和接口。

在选型时，需根据实际应用需求和预算来确定各项参数。

同时，还需要考虑相机的稳定性、可靠性和兼容性等因素，以确保机器视觉系统的正常运行和性能表现。

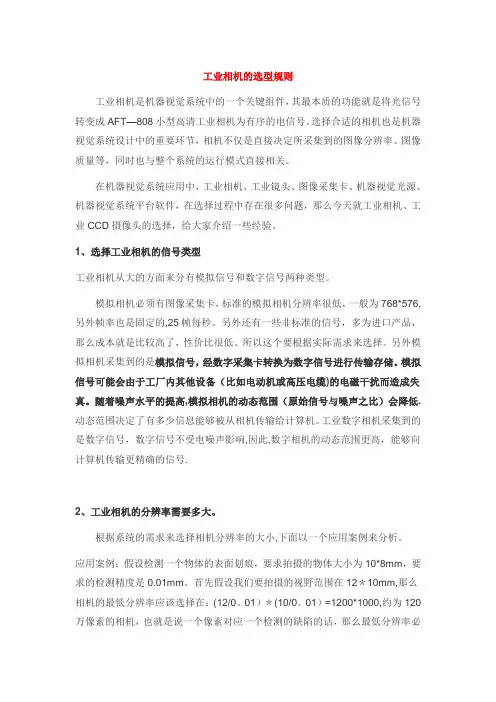

工业相机的选型规则工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成AFT—808小型高清工业相机为有序的电信号。

选择合适的相机也是机器视觉系统设计中的重要环节，相机不仅是直接决定所采集到的图像分辨率、图像质量等，同时也与整个系统的运行模式直接相关。

在机器视觉系统应用中，工业相机、工业镜头、图像采集卡、机器视觉光源、机器视觉系统平台软件，在选择过程中存在很多问题，那么今天就工业相机、工业CCD摄像头的选择，给大家介绍一些经验。

1、选择工业相机的信号类型工业相机从大的方面来分有模拟信号和数字信号两种类型。

模拟相机必须有图像采集卡，标准的模拟相机分辨率很低，一般为768*576,另外帧率也是固定的,25帧每秒。

另外还有一些非标准的信号，多为进口产品，那么成本就是比较高了，性价比很低。

所以这个要根据实际需求来选择。

另外模拟相机采集到的是模拟信号，经数字采集卡转换为数字信号进行传输存储。

模拟信号可能会由于工厂内其他设备（比如电动机或高压电缆)的电磁干扰而造成失真。

随着噪声水平的提高,模拟相机的动态范围（原始信号与噪声之比）会降低.动态范围决定了有多少信息能够被从相机传输给计算机。

工业数字相机采集到的是数字信号，数字信号不受电噪声影响,因此,数字相机的动态范围更高，能够向计算机传输更精确的信号.2、工业相机的分辨率需要多大。

根据系统的需求来选择相机分辨率的大小,下面以一个应用案例来分析。

应用案例：假设检测一个物体的表面划痕，要求拍摄的物体大小为10*8mm，要求的检测精度是0.01mm。

首先假设我们要拍摄的视野范围在12＊10mm,那么相机的最低分辨率应该选择在：(12/0。

01）＊(10/0。

01）=1200*1000,约为120万像素的相机，也就是说一个像素对应一个检测的缺陷的话，那么最低分辨率必须不少于120万像素，但市面上常见的是130万像素的相机，因此一般而言是选用130万像素的相机。
