如何选择合适工业相机来完成机器视觉图
像采集
整理：视清科技
在一个完整的机器视觉系统中，图像采集的意义非常大，因为通过图像采集后，视频信号就可以转换为计算机使用的数字格式。以下是为机器视觉系统选择工业相机时需要注意的几个方面：
1. 提高分辨率的优缺点
虽然高分辨率工业相机有助于提高精确度，但是通过分析更清晰的，更精细的图像，就会降低了速度。工业数字相机传输图像数据是由一系列代表像素值的数字组成的。一个分辨率为200×100的相机具有20000个像素，因此，20000个数字值会被发送到采集系统。如果工业相机工作在25MHz的数据速率下，它每40纳秒传送一个值。这造成一幅整个图像需要大约0.0008秒，相当于1250帧/秒。而当分辨率提高到640×480会有307200个像素，大约是上面的15倍。使用同样的25MHz数据速率，采集整幅图像需要0.012288秒，或相当于81.4帧/秒。这些值都是期望值，实际的相机帧率会较低，因为我们不得不添加曝光和调整次数，但是工业相机分辨率的增加会导致工业相机帧率成比例的下降。虽然各种工业相机输出配置会在不牺牲帧率的情况下提高工业相机分辨率，但是这也需要增加复杂性和更高的成本。
2. 速度和曝光
在选择一款工业数字相机时，物体成像的速度必须充分考虑好。例如，假设在拍摄过程中，物体在曝光中没有移动，可用相对简单和便宜的工业相机；对于静止或缓慢移动的物体，面阵工业相机最适合于对静止或移动缓慢的物体成像。因为整个面阵区域必须一次曝光，在曝光时间当中任何的移动会导致图像的模糊，但是，运动模糊可以通过减少曝光时间或使用闪光灯来控制；对于快速移动的物体，当对运动的物体使用一个面阵工业相机时，需要考虑在曝光时间当中处于工业相机当中的运动对象数量，还需要考虑物体上能用一个像素表征的最小特征，也就是对象分辨率，在采集运动物体的图像的拇指规则就是曝光必须发生在采集物体移动量小于一个像素的时间内。如果你采集的物体是在以1厘米/秒的速度匀速移动，而且物体分辨率已经设置为1 pixel/mm，那么需要的最大曝光时间是1/10每秒。因为物体移动一个距离恰好等于相机传感器中的一个像素，当使用最大曝光时间时这里会有一定数量的模糊。在这种情况下，一般倾向于将曝光时间设置的比最大值要快，比如1/20每秒，就能保持物体在移动半个像素内成像。如果同样的物体以1厘米/秒的速度移动，物体分辨率为1 pixel/微米，那么一秒中所需要的最大曝光是1/10000.曝光设置的对快取决于所采用的相机，还有你是否能够给物体足够的光来获得一幅好的图像。
3. 帧率
工业相机的帧率即工业相机在一个预定周期内发送给采集系统的完整帧的个数，它通常也称作为每秒钟的帧数。举个例子，分辨率为640×480的一款工业相机最大的帧率为每秒钟50帧。因此，这个工业相机需要在一个曝光之后用20毫秒来发送一帧。一些工业相机在当前曝光被读取的时候不能采用后来的曝光，因此它们需要在没有图像时的一个固定时间间隔。而另外一些类型的相机能在读取一幅图像中同时采集下一个曝光。因此，在对移动物体成像时必须考虑相机的读取时间和方法。当没有曝光时候还要进一步考虑帧间时间间隔。
4. 频谱响应和灵敏度
所有工业数字相机都配置对光能量敏感的电子传感器。相机对光能量敏感的光能量波长一般在400纳米到1000多纳米之间。除此之外，在低于400纳米就进入到紫外光谱，而其它高于1000纳米就进入到红外光谱。这里还有对物体发出某个光的特定波长进行成像的需求，而且按这种波长定义的工业相机特征也需要被定义。滤波器也应用来阻挡不想要的波长的光，但是仍然需要了解工业相机对需求的波长的光如何很好的响应。
5. 比特深度
工业数字相机生产数字数据，或像素值。要成为数字的，这个数据就要有一个每个像素的位数，称之为像素比特深度。这个深度通常从8到16比特。在单色工业相机中，比特深度定义从暗到亮的灰度级别的数量，这里0代表完全暗，255（8比特深度）代表完全亮。在0到255之间的值就代表灰度阴影，接近0的为暗灰度，接近255的几乎为白。10比特数据提供1024个灰度级别，而12比特数据提供4096个灰度级别。每个应用都应该谨慎地来确定使用精细的灰度级，还是使用粗糙的灰度级。机器视觉系统通常使用8比特像素，使用10比特或12比特就意味着使得数据量增倍，作为传送数据的另一种类型。这样导致系统在速度上的降低，因为使用两种类型的像素比特，但是并不是所有的比特都是有意义的。较高位深度还增加了系统集成的复杂性，因为更高比特深度需要更宽的带宽，特别是在工业相机有多个输出的情况下。
以上几个关键因素决定着机器视觉系统的图像采集部分，也对整个机器视觉系统的定位以及后面的图像分析有着很大的影响。如果用户想在图像采集上做出正确的决定，同时便于其它硬件的选型与成本控制，就可以针对自己的需求，充分考虑这几个因素。
第一章机器视觉系统构成与关键技术 1、机器视觉系统一般由哪几部分组成？机器视觉系统应用的核心目标是什么？主要的分 成几部分实现？ 用机器来延伸或代替人眼对事物做测量、定位和判断的装置。组成：光源、场景、摄像机、图像卡、计算机。用机器来延伸或代替人眼对事物做测量、定位和判断。三部分：图像的获取、图像的处理和分析、输出或显示。 2、图像是什么？有那些方法可以得到图像？ 图像是人对视觉感知的物质再现。光学设备获取或人为创作。 3、采样和量化是什么含义？ 数字化坐标值称为取样，数字化幅度值称为量化。采样指空间上或时域上连续的图像（模拟图像）变换成离散采样点（像素）集合的操作；量化指把采样后所得的各像素的灰度值从模拟量到离散量的转换。采样和量化实现了图像的数字化。 4、图像的灰度变换是什么含义？请阐述图像反色算法原理？ 灰度变换指根据某种目标条件按照一定变换关系逐点改变原图像中每一个像素灰度值，从而改善画质，使图像的显示效果更加清晰的方法。对于彩色图像的R、G、B各彩色分量取反。 第二章数字图像处理技术基础 1、对人类而言，颜色是什么？一幅彩色图像使用RGB色彩空间是如何定义的？24位真彩 色，有多少种颜色？ 对人类而言，在人类的可见光范围内，人眼对不同波长或频率的光的主观感知称为颜色。 一幅图像的每个像素点由24位编码的RGB 值表示：使用三个8位无符号整数（0 到255）表示红色、绿色和蓝色的强度。256*256*256=16,777,216种颜色。 2、红、绿、蓝三种颜色为互补色，光照在物体上，物体只反射与本身颜色相同的色光而吸 收互补色的光。一束白光照到绿色物体上，人类看到绿色是因为？ 该物体吸收了其他颜色的可见光，而主要反射绿光，所以看到绿色。 3、成像系统的动态范围是什么含义？ 动态范围最早是信号系统的概念，一个信号系统的动态范围被定义成最大不失真电平和噪声电平的差。而在实际用途中，多用对数和比值来表示一个信号系统的动态范围，比如在音频工程中，一个放大器的动态范围可以表示为： D = lg（Power_max / Power_min）×20； 对于一个底片扫描仪，动态范围是扫描仪能记录原稿的灰度调范围。即原稿最暗点的密度（Dmax）和最亮处密度值(Dmin)的差值。 我们已经知道对于一个胶片的密度公式为D = lg（Io/I）。那么假设有一张胶片，扫描仪向其投射了1000单位的光，最后在共有96%的光通过胶片的明亮（银盐较薄）部分，而在胶片的较厚的部分只通过了大约4%的光。那么前者的密度为： Dmin=lg（1000/960）= 0.02； 后者的密度为： Dmax=lg（1000/40）= 1.40 那么我们说动态范围为：D=Dmax-Dmin=1.40-0.02=1.38。
工业相机镜头的基础知识 1、工业镜头的接口 物镜的接口尺寸是有国际标准的，共有三种接口型式，即F型、C型、CS型。F型接口是通用型接口，一般适用于焦距大于25mm的镜头；而当物镜的焦距约小于25mm时，因物镜的尺寸不大，便采用C型或CS型接口。 C接口和CS接口的区别 ?C与CS接口的区别在于镜头与摄像机接触面至镜头焦平面（摄像机CCD光电感应器应处的位置）的距离不同，C型接口此距离为17.5mm., CS型接口此距离为12.5mm.。?C型镜头与C型摄像机，CS型镜头与CS型摄像机可以配合使用。C型镜头与CS型摄像机之间增加一个 5mm的C/CS转接环可以配合使用。CS型镜头与C型摄像机无法配合使用。 2、工业镜头的基本参数 视场(Field of view, 即FOV，也叫视野范围) ： 指观测物体的可视范围，也就是充满相机采集芯片的物体部分。（视场范围是选型中必须要了解的） 工作距离(Working Distance,即WD):
指从镜头前部到受检验物体的距离。即清晰成像的表面距离（选型必须要了解的问题，工作距离是否可调？包括是否有安装空间等） 分辨率： 图像系统可以测到的受检验物体上的最小可分辨特征尺寸。在多数情况下，视野越小，分辨率越好。§ 景深 (Depth of view，即DOF)： 物体离最佳焦点较近或较远时，镜头保持所需分辨率的能力 （需要了解客户对景深是否有特殊要求？）
图1:镜头基本参数示意图 感光芯片尺寸： 相机感光芯片的有效区域尺寸，一般指水平尺寸。这个参数对于决定合适的镜头缩放比例以 获取想要的视场非常重要。镜头主要缩放比例(PMAG) 由感光芯片的尺寸和视场的比率来定义。虽然基本参数包括感光芯片的尺寸和视场，但PMAG却不属于基本参数。 焦距（f）焦距， 是光学系统中衡量光的聚集或发散的度量方式，指从透镜的光心到光聚集之焦点的距离。亦是照相机中，从镜片中心到底片或CCD等成像平面的距离。（需要记住的公式） f={工作距离/视野范围长边（或短边）}X CCD长边（或短） 焦距大小的影响情况： 焦距越小，景深越大；焦距越小，畸变越大；焦距越小，渐晕现象越严重，使像差边缘的照 度降低；
. ;.. 经过机器视觉技术及应用这门课程的学习，我觉得受益匪浅。可以说这门课 程更偏重于实践，也很好的锻炼了我们，老师讲课很认真，ppT准备的很详细，对于一些关键问题的讲解更是深入浅出。机器视觉技术，即采用机器代替人眼来做测量和判断。机器视觉系统是指通过机器视觉产品即图像摄取装置，分CMOS 和CCD两种把图像抓取到，然后将该图像传送至处理单元，通过数字化处理，根据像素分布和亮度、颜色等信息，来进行尺寸、形状、颜色等的判别，进而根据判别的结果来控制现场的设备动作。机器视觉主要用计算机来模拟人的视觉功能，但并不仅仅是人眼的简单延伸，更重要的是具有人脑的一部分功能一一从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。 机器视觉不同于计算机视觉，它涉及图像处理、人工智能和模式识别，机器视觉是将计算机视觉应用于工业自动化。 目前在机器视觉系统中；CCD 摄像机以其体积小巧、性能可靠、清晰度高等优点得到了广泛使用。机器视觉伴随计算机技术、现场总线技术的发展，技术日臻成熟，已是现代加工制造业不可或缺的产品，广泛应用于食品和饮料、化妆品、制药、建材和化工、金属加工、电子制造、包装、汽车制造等行业。在未来的几年内，随着中国加工制造业的发展，对于机器视觉的需求也逐渐增多；随着机器视觉产品的增多，技术的提高，国内机器视觉的应用状况将由初期的低端转向高端。加之机器视觉的介入，自动化将朝着更智能、更快速的方向发展。 通过本课程的学习，我们掌握了一些机器视觉方面的基本知识。这门课对于我们生活方面有很大的实用性，可以让我们了解到机器视觉的基本构造，对成为技术应用型人才，适应社会和培养实践能力与技能都起到了很大的作用。这样的学习让我们将知识更灵活的运用，更好的将知识和实践结合在一起并转化为技能。 通过这门课程的学习，我们懂得更多，收获更多，提升了自身操作能力的同时又学到了很多东西，我相信在以后的课堂学习和实践学习中可以掌握更多更深入的知识，不断的提高自身的学习与应用能力。

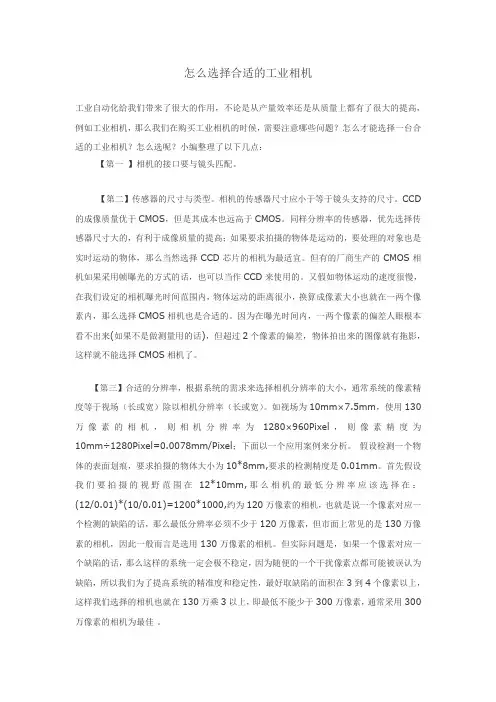

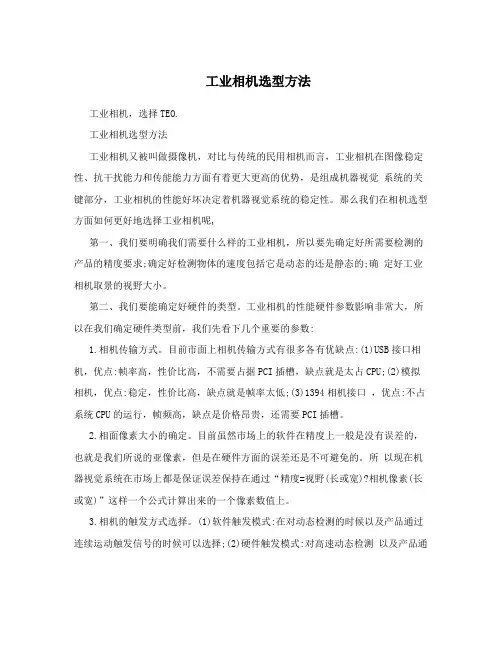

工业相机的选型规则 工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成AFT-808小型高清工业相机为有序的电信号。选择合适的相机也是机器视觉系统设计中的重要环节，相机不仅是直接决定所采集到的图像分辨率、图像质量等，同时也与整个系统的运行模式直接相关。 在机器视觉系统应用中，工业相机、工业镜头、图像采集卡、机器视觉光源、机器视觉系统平台软件，在选择过程中存在很多问题，那么今天就工业相机、工业CCD摄像头的选择，给大家介绍一些经验。 1、选择工业相机的信号类型 工业相机从大的方面来分有模拟信号和数字信号两种类型。 模拟相机必须有图像采集卡，标准的模拟相机分辨率很低，一般为768*576，另外帧率也是固定的，25帧每秒。另外还有一些非标准的信号，多为进口产品，那么成本就是比较高了，性价比很低。所以这个要根据实际需求来选择。另外模拟相机采集到的是模拟信号，经数字采集卡转换为数字信号进行传输存储。模拟信号可能会由于工厂内其他设备（比如电动机或高压电缆）的电磁干扰而造成失真。随着噪声水平的提高，模拟相机的动态范围（原始信号与噪声之比）会降低。动态范围决定了有多少信息能够被从相机传输给计算机。工业数字相机采集到的是数字信号，数字信号不受电噪声影响，因此，数字相机的动态范围更高，能够向计算机传输更精确的信号。 2、工业相机的分辨率需要多大。 根据系统的需求来选择相机分辨率的大小，下面以一个应用案例来分析。 应用案例：假设检测一个物体的表面划痕，要求拍摄的物体大小为10*8mm,要求的检测精度是0.01mm。首先假设我们要拍摄的视野范围在12*10mm,那么相机的最低分辨率应该选择在：(12/0.01)*(10/0.01)=1200*1000,约为120万像素的相机，也就是说一个像素对应一个检测的缺陷的话，那么最低分辨率必须不少
工业摄像头选用简述 1、精度要求与工业摄像头分辨率 虽然现在网上随处可见诸如怎么选择工业摄像头的这些文章，但感觉还是比较零碎，各执一词，维视图像根据这多的工业项目经验，总结了一些简单实用的方法，现描述给大家，希望对大家在工业摄像头（至于这里说的工业摄像头和我们的工业相机有什么区别，维视图像已在其北京公司官网上做过详细论述，这里就不多讲了）的选择上有一些实际的帮助。 MV-E系列工业数字摄像头 当我们面对一个新的项目，首先要考虑选用什么样的工业摄像头。而在考虑选用哪一款工业摄像头时，则先要考虑的是分辨率，这是因为工业摄像头的分辨率会直接影响到整个机器视觉系统的计算精度。而衡量系统精度的标准，就是我们常常听到的像素值――CCD芯片上像素所对应的实际长度。 像素值的计算公式如下： 像素值（X方向）＝视野范围（X方向）÷ CCD芯片像素数量（X方向） 像素值（Y方向）＝视野范围（Y方向）÷ CCD芯片像素数量（Y方向） 这个像素值越小，系统的计算精度就越高。 回来本小节的中心问题上来：对于一个有具体精度要求的项目，该如何确定相机的分辨率为多少才适合？计算相机分辨率的公式如下： 分辨率（X方向）＝视野范围（X方向）÷理论像素值（X方向） 分辨率（Y方向）＝视野范围（Y方向）÷理论像素值（Y方向）理论像素值指的是，根据项目精度的要求，通过推算得出的像素值在理论上所应该达到的数值。即像素值只有达到这一数值，才能确保系统的计算精度符合要求。 为了让大家容易理解，我们以一个实际项目为例。现在有客户要用我们的机器视觉系统
测量某一种工件上小孔的间距，该工件大小为50×40MM，测量精度要求达到0.1MM。由以上条件，我们可以将0.1MM假定为理论像素值（有关理论像素值的推算，另题讨论）。也就是说，只要像素值能达到0.1MM，我们就可以肯定这个项目在测量精度方面能够满足客户的要求。根据上面计算相机分辨率的公式： 50（X方向视野范围）÷ 0.1（X方向理论像素值）＝ 500（X方向分辨率） 40（Y方向视野范围）÷ 0.1（Y方向理论像素值）＝ 400（Y方向分辨率）通过上面的计算我们知道，只要相机的分辨率高于500×400，就是适合此项目的相机，比如MV-EM040M这款相机的分辨率是640×480便能适合这个例子的精度要求。 2、速度要求与工业摄像头成像速度及快门速度匹配 除了精度要求外，速度上的要求也是我们常常要面对的问题之一。系统速度的快慢取决于整个视觉系统运行的时间，包括两部分：成像时间、运算时间。成像时间，指从系统收到外来触发信号起，到图像到达计算机内存为止；运算时间，指从图像到达计算机内存起，到系统输出运算结果为止。 通过《工业相机硬件的基本构成及技术参数》的讨论，我们已经知道，标准CCD摄像头是以一个固定速度，在不间断地拍照。CCIR格式的相机，CCD芯片的成像时间大约需要40毫秒。也就是说，系统至少要等40毫秒的时间（等待摄像头的扫描指针回到CCD的起始点），才能对系统所要的图像进行“拍照”。因此，如果普通标准工业摄像头的成像时间，不能达到我们系统速度要求的时候。我们就要考虑选用，具有“异步拍照”功能的工业摄像头――随时能够终止当前扫描，并将指针重置到CCD起始位置。 MV系列工业模拟相机 除了使用“板卡触发”功能及“异步拍照”功能，可以缩短成像时间外。还可以提高相机的快门速度，即缩短CCD芯片图像获取的时间。一般相机快门速度的缺省值为自动模式，如有特殊需要，可在相机里手动设置快门速度。最高可达万分之一秒。不过，在提高快门速度的同时，相应地要加强光源的亮度。 近几年市场上的工业数字摄像头技术已非常成熟，USB2.0\USB3.0\GigE千兆网\1394
机器视觉技术发展现状 人类认识外界信息的80%来自于视觉，而机器视觉就是用机器代替人眼来做 测量和判断，机器视觉的最终目标就是使计算机像人一样，通过视觉观察和理解 世界，具有自主适应环境的能力。作为一个新兴学科，同时也是一个交叉学科，取“信息”的人工智能系统，其特点是可提高生产的柔性和自动化程度。目前机器视觉技术已经在很多工业制造领域得到了应用，并逐渐进入我们的日常生活。 机器视觉是通过对相关的理论和技术进行研究，从而建立由图像或多维数据中获机器视觉简介 机器视觉就是用机器代替人眼来做测量和判断。机器视觉主要利用计算机来模拟人的视觉功能，再现于人类视觉有关的某些智能行为，从客观事物的图像中提取信息进行处理，并加以理解，最终用于实际检测和控制。机器视觉是一项综合技术，其包括数字处理、机械工程技术、控制、光源照明技术、光学成像、传感器技术、模拟与数字视频技术、计算机软硬件技术和人机接口技术等，这些技术相互协调才能构成一个完整的工业机器视觉系统[1]。 机器视觉强调实用性，要能适应工业现场恶劣的环境，并要有合理的性价比、通用的通讯接口、较高的容错能力和安全性、较强的通用性和可移植性。其更强调的是实时性，要求高速度和高精度，且具有非接触性、实时性、自动化和智能 高等优点，有着广泛的应用前景[1]。 一个典型的工业机器人视觉应用系统包括光源、光学成像系统、图像捕捉系统、图像采集与数字化模块、智能图像处理与决策模块以及控制执行模块。通过 CCD或CMOS摄像机将被测目标转换为图像信号，然后通过A/D转换成数字信号传送给专用的图像处理系统，并根据像素分布、亮度和颜色等信息，将其转换成数字化信息。图像系统对这些信号进行各种运算来抽取目标的特征，如面积、 数量、位置和长度等，进而根据判别的结果来控制现场的设备动作[1]。 机器视觉一般都包括下面四个过程：
在机器视觉系统中,工业相机镜头通常与光源、相机一起构成一个完整的图像采集系统，因此工业相机镜头的选择受到整个系统要求的制约。下面成都西旺为您讲解工业相机镜头的参数与选型： 一、工业相机镜头主要参数： 1.焦距(FocalLength) 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大;焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris)用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm/F1.4代表最大孔径为5.7毫米。F值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(SensorSize) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、2/3″、1″和1″以上。 4.接口(Mount)镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth ofField,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小;光圈越小、景深越大。焦距越长，景深越小;焦距越短，景深越大。距离拍摄体越近时，景深越小;距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”(lp/mm)。分辨率越高的镜头成像越清晰。 7.工作距离(Workingdistance,WD)镜头第一个工作面到被测物体的距离。 8.视野范围(Field ofView,FOV) 相机实际拍到区域的尺寸。
工业相机镜头主要参数 在机器视觉系统中,工业相机镜头通常与光源、相机一起构成一个完整的图像采集系统，因此工业相机镜头的选择受到整个系统要求的制约。下面迪奥科技为您讲解工业相机镜头的参数与选型： 工业相机镜头主要参数： 1.焦距(FocalLength) 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大;焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris)用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm/F1.4代表最大孔径为 5.7毫米。F值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(SensorSize) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、2/3″、1″和1″以上。 4.接口(Mount)镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth ofField,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小;光圈越小、景深越大。焦距越长，景深越小;焦距越短，景深越大。距离拍摄体越近时，景深越小;距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”(lp/mm)。分辨率越高的镜头成像越清晰。 7.工作距离(Workingdistance,WD)镜头第一个工作面到被测物体的距离。 8.视野范围(Field ofView,FOV) 相机实际拍到区域的尺寸。 9.光学放大倍数(Magnification,?)CCD/FOV，即芯片尺寸除以视野范围。 10.数值孔径(Numerical Aperture,NA)数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半(a\2)的正弦值的乘积，计算公式为N.A=n*sina/2。数
河北工业大学 院系：河北工业大学机械工程学院 班级：机研155班 姓名：翟云飞 学号： 201531204037 题目：机器视觉技术及其应用
目录 1.机器视觉的发展现状 2.机器视觉系统组成 2.1机器视觉系统的工作原理 3.机器视觉的应用 3.1基于机器视觉的FPC嵌入式检测系统检测系统 3.2基于机器视觉的柔性制造岛在线零件识别系统 3.3基于机器视觉的PCB光板缺陷检测技术 3.4新兴行业 4.机器视觉发展趋势 5.中国机器视觉产业的发展现状 5.1、随着产业化的发展对机器视觉的需求将呈上升趋势 5.2、统一开放的标准是机器视觉发展的原动力 5.3、基于嵌入式的产品将取代板卡式产品 5.4、标准化、一体化解决方案也将是机器视觉的必经之路 6.参考文献
1.中国机器视觉的发展趋势 近年来，机器视觉已经发展成为光电子的一个应用分支，广泛应用于微电子、PCB生产、自动驾驶、印刷、科学研究和军事等领域。机器视觉在中国的蓬勃发展，使从事机器视觉的公司和人员大量涌现。首先概述了机器视觉技术的基本原理并分析了机器视觉系统的构建；接着论述了机器视觉技术的当前主要应用领域与情况；最后分析了现阶段机器视觉技术存在的问题。 2.机器视觉系统组成及其工作原理 简言之，机器视觉就是用机器代替人眼来做测量和判断。机器视觉系统是指通过机器视觉产品（即图像摄取装置，分CMOS和CCD两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。 从原理上机器视觉系统主要由三部分组成：图像的采集、图像的处理和分析、输出或显示。—个典型的机器视觉系统应该包括光源、光学系统、图像捕捉系统、图像数字化模块、数字图像处理模块、智能判断决策模块和机械控制执行模块，如图1所示。
光学镜头的选择及主要参数 发布者：pomeas浏览次数：EE] 13 摄像头镜头是视频监视系统的最关键设备，它的质量（指标）优劣直接影响摄像头的整机指标，因此，摄像头镜头的选择是否恰当既关系到系统质量，又关系到工程造价。 镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像头和照相机的原理是一致的。当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头 基准面的距离（相当于调整人眼晶状体的位置），可以将模糊的图像变得清晰。由此可见，镜头在闭路监控系统中的作用是非常重要的。 工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。 1、镜头的分类 （1）以镜头安装分类 所有的摄像头镜头均是螺纹口的，CCD摄像头的镜头安装有两种工业标准，即C安装座和CS安装座。 两者螺纹部分相同，但两者从镜头到感光表面的距离不同。 C安装座：从镜头安装基准面到焦点的距离是17.526mm。 CS安装座：特种C安装，此时应将摄像头前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的
距离是12.5mm。如果要将一个C安装座镜头安装到一个 CS安装座摄像头上时，则需要使用镜头转换器 (2)以摄像头镜头规格分类 摄像头镜头规格应视摄像头的 CCD尺寸而定，两者应相对应。即摄像头的CCD靶面大小为1/2英寸 时，镜头应选1/2英寸。摄像头的CCD靶面大小为1/3英寸时，镜头应选1/3英寸。摄像头的CCD靶面大小为1/4英寸时，镜头应选1/4英寸。如果镜头尺寸与摄像头 CCD靶面尺寸不一致时，观察角度将不符合设计要求，或者发生画面在焦点以外等问题。 (3)以镜头光圈分类 镜头有手动光圈( manual iris )和自动光圈( auto iris )之分，配合摄像头使用，手动光圈镜头适合于亮度不变的应用场合，自动光圈镜头因亮度变更时其光圈亦作自动调整，故适用亮度变化的场合。 自动光圈镜头有两类：一类是将一个视频信号及电源从摄像头输送到透镜来控制镜头上的光圈，称为视频输入型，另一类则利用摄像头上的直流电压来直接控制光圈，称为 DC 输入型。自动光圈镜头上的 ALC (自动镜头控制)调整用于设定测光系统，可以整个画面的平均亮度，也可以画面中最亮部分(峰值)来设定基准信号强度，供给自动光圈调整使用。 一般而言， ALC 已在出厂时经过设定，可不作调整，但是对于拍摄景物中包含有一个亮度极高的目标 时，明亮目标物之影像可能会造成 "白电平削波”现象，而使得全部屏幕变成白色，此时可以调节ALC来变 换画面。 另外，自动光圈镜头装有光圈环，转动光圈环时，通过镜头的光通量会发生变化，光通量即光圈，一 般用F表示，其取值为镜头焦距与镜头通光口径之比，即：F= f (焦距)/D (镜头实际有效口径)，F值 越小，则光圈越大。 采用自动光圈镜头，对于下列应用情况是理想的选择，它们是：在诸如太阳光直射等非常亮的情况下，用自动光圈镜头可有较宽的动态范围。要求在整个视野有良好的聚焦时，用自动光圈镜头有比固定光圈镜头更大的景深。要求在亮光上因光信号导致的模糊最小时，应使用自动光圈镜头。 (4)以镜头的视场大小分类
工业相机镜头的参数与选型 一、镜头主要参数 1.焦距（Focal Length） 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距 离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm /F1.4代表最大孔径为 5.7毫米。F值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(Sensor Size) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、 2/3″、1″和1″以上。 4.接口(Mount) 镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth of Field,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。 光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小；
焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”（lp/mm）。分辨率越高的镜头成像越清晰。 7、工作距离(Working distance,WD) 镜头第一个工作面到被测物体的距离。 8、视野范围(Field of View,FOV) 相机实际拍到区域的尺寸。 9、光学放大倍数(Magnification,?) CCD/FOV，即芯片尺寸除以视野范围。 10、数值孔径(Numerical Aperture,NA) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半（a\2）的正弦值的乘积，计算公式为N.A=n*sin a/2。数值孔径与其它光学参数有着密切的关系，它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高，否则反之。 11、后背焦(Flange distance) 准确来说，后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时，后倍焦是一个
经过机器视觉技术及应用这门课程的学习，我觉得受益匪浅。可以说这门课程更偏重于实践，也很好的锻炼了我们，老师讲课很认真，ppT准备的很详细，对于一些关键问题的讲解更是深入浅出。机器视觉技术，即采用机器代替人眼来做测量和判断。机器视觉系统是指通过机器视觉产品即图像摄取装置，分CMOS 和CCD两种把图像抓取到，然后将该图像传送至处理单元，通过数字化处理，根据像素分布和亮度、颜色等信息，来进行尺寸、形状、颜色等的判别，进而根据判别的结果来控制现场的设备动作。机器视觉主要用计算机来模拟人的视觉功能，但并不仅仅是人眼的简单延伸，更重要的是具有人脑的一部分功能一一从客观事物的图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。 机器视觉不同于计算机视觉，它涉及图像处理、人工智能和模式识别，机器视觉是将计算机视觉应用于工业自动化。 目前在机器视觉系统中；CCD 摄像机以其体积小巧、性能可靠、清晰度高等优点得到了广泛使用。机器视觉伴随计算机技术、现场总线技术的发展，技术日臻成熟，已是现代加工制造业不可或缺的产品，广泛应用于食品和饮料、化妆品、制药、建材和化工、金属加工、电子制造、包装、汽车制造等行业。在未来的几年内，随着中国加工制造业的发展，对于机器视觉的需求也逐渐增多；随着机器视觉产品的增多，技术的提高，国内机器视觉的应用状况将由初期的低端转向高端。加之机器视觉的介入，自动化将朝着更智能、更快速的方向发展。 通过本课程的学习，我们掌握了一些机器视觉方面的基本知识。这门课对于我们生活方面有很大的实用性，可以让我们了解到机器视觉的基本构造，对成为技术应用型人才，适应社会和培养实践能力与技能都起到了很大的作用。这样的学习让我们将知识更灵活的运用，更好的将知识和实践结合在一起并转化为技能。 通过这门课程的学习，我们懂得更多，收获更多，提升了自身操作能力的同时又学到了很多东西，我相信在以后的课堂学习和实践学习中可以掌握更多更深入的知识，不断的提高自身的学习与应用能力。
工业相机镜头的参数与选型
————————————————————————————————作者：————————————————————————————————日期： ?
工业相机镜头的参数与选型 一、镜头主要参数 １.焦距(Focaｌ Lｅngth） 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小,观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大Ｆ值,例如８mm /F1.４代表最大孔径为５.７毫米。Ｆ值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCＤ尺寸(Senｓoｒ Sizｅ) 镜头成像直径可覆盖的最大ＣCＤ芯片尺寸。主要有：1／2″、2／3″、1″和１″以上。 4.接口（Mouｎt） 镜头与相机的连接方式。常用的包括C、CS、Ｆ、Ｖ、T２、Ｌe ｉca、M42x1、M75x0.７5等。 5．景深(Ｄepth of Ｆield，ＤOF） 景深是指在被摄物体聚焦清楚后,在物体前后一定距离内,其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小;
焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时,景深越大。 6.分辨率(Ｒeｓoluｔion) 分辨率代表镜头记录物体细节的能力,以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”（lp/mm）。分辨率越高的镜头成像越清晰。 ７、工作距离（Wｏｒking ｄistance,WＤ) 镜头第一个工作面到被测物体的距离。 8、视野范围（Fｉeld of Viｅw,ＦOＶ） 相机实际拍到区域的尺寸。 9、光学放大倍数(Mａｇnｉｆｉcation，?) CCＤ/FOV,即芯片尺寸除以视野范围。 10、数值孔径(Numerｉcａｌ Apｅｒture,NＡ) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半（a\２）的正弦值的乘积，计算公式为N.A=n＊ｓin a／2。数值孔径与其它光学参数有着密切的关系,它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高,否则反之。 11、后背焦(Flａnge distａnｃe) 准确来说,后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时,后倍焦是一个
工业相机镜头选用简述 在维视图像北京公司的官网上，我们已经连续发表几篇《深度解析工业镜头核心参数》的文章来阐述工业镜头，今天我们换一个角度，从工业相机镜头的选用来分析，为大家在选择工业镜头时提供一些参考。 1、镜头的分类 如上图，大致按照工业相机对镜头进行了区分。对于1/3形，1/2形，2/3形等小尺寸有效像圆径的工业镜头常常使用C接口。可是，C接口镜头，即使1形的镜头有效像圆径也只有约16mm，如果对于再大尺寸的CCD便不能使用了，CS接口除了从成像基准面到镜头的距离少约5毫米外，其它的都一样，至于更详细的说明这个大家可参考《Microvision产品使用前必读》。这时，用的较多的是常用在35mm照相机上的K，F接口镜头。 另外，按照分辨能力可分为25-100万像素用工业镜头与500-1000万像素用工业镜头。按照入射光的光谱可分为一般可视光镜头，紫外线镜头，红外线镜头等。其他，在比较特殊的场合，我们还会用到拍摄较大观察对象时的广角镜头，可对大小不同观察物瞬间聚焦的变焦镜头等。 2、镜头的性能和特性 （1）高分辨力，下表为F值和分辨能力的关系。 （2）畸变，与分辨能力同样重要的要素还有畸变 （3）均一充分的亮度对于机器视觉用镜头，光圈开满时的最大亮度值太太被认为是很重要的。可是，中心部明亮而周边部分灰暗的现象确是要防止的。
（4）耐振荡冲击性，耐振荡冲击性对于机器视觉用镜头是最重要的课题之一。因此，镜头的零部件多数为金属材料，同时，，对焦点，光圈的调整均采用螺钉用来做固定，以达到减轻振荡?冲击的功效。 （5）小型化，由于照相机被设置的空间有所限制，小型化也成为比较重要的因素。例如:C接口的安装尺寸按照基准为￠30mm以下。 （6）其他 ①光圈控制: 一般，机器视觉镜头都是通过手动来调整光圈的，不过，为了对应被拍对象的亮度变化，有时也有远距离控制光圈的要求。 ②Zoom，AF，可变焦点镜头: 一般，机器视觉用镜头没有自动变焦功能。 ③紫外线镜头: 利用紫外线，有时可以捕捉到更细微的对象。 3、今后镜头发展的方向和难点 （1）广角 增大广角度，会加大图像的扭曲，同时画面中心和画面周边的性能差值也会增大。另外，还要求光学系统有更大的亮度，才可以充分地确保画面周边的发光强度达到所需要求。 （2）大口径比 增大大口径比会使得焦点深度变浅，从而使得色差畸变增大。同时会使得画面周边像差的补正变得困难，并容易产生径向侵食，也难以确保充分的发光强度。 （3）小型化 像差补正比较困难，分辨能力也会降低，，并使得由于制造误差引起的光学性能退化现象频于发生。 （4）大画面化 图像畸变严重，画面中心和画面周边的性能差值增大。难以确保充分的发光强度，色差畸变增大。 （5）高倍率化 由于制造误差引起的光学性能退化现象显著。光轴上色差畸变增大。 （6）高分辨率化 像差补正变得困难，使得要求的镜头数目增加，成本提高。需要明亮光学系统，并会导致镜头的大型化。 （7）波长宽带化 色差畸变增大。会要求增加采用一些特殊并且高价的光学玻璃，镜头的数目也会增加。
工业相机选型之 镜头的参数与选型 镜头主要参数 1．焦距(Focal Length) 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2．光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm /FI. 4代表最大孔径为 5．7毫米F值越小，光圈越大，F值越大，光圈越小 3．对应最大CCD尺寸(Sensor Size) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1 /2 ”、2/ 3 " 严和1 ”以上。 4．接口(Mount) 镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0．75等。 5，景深(Depth of Field, DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小； 焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时，景深越大。
6．分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米" (Ip/mm)。分辨率越高的镜头成像越清晰。 7、工作距离(Working distance, WD) 镜头第一个工作面到被测物体的距离。 8、视野范围(Field of View, FOV) 相机 实际拍到区域的尺寸。 9、光学放大倍数(Magnification, 13) CCD/FOV,即芯片尺寸除以视野范 围。 10、数值孔径(Numerical Aperture, NA) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半(a\2)的正弦值的乘积，计算公式为N. A=n*sin a/2a数值孔径与其它光学参数有着密切的关系，它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高，否则反之。 11、后背焦(Flange distance) 准确来说，后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时，后倍焦是一个非常重要的参数，因为它直接影响镜头的配置。不同厂家的相机，哪怕接凵一样也可能有不同的后倍焦。 、镜头选型 1．选择镜头接口和最大CCD尺寸
机器视觉技术的发展及其应用 秦亚航1，苏建欢2，余荣川1 ( 1.广西科技大学电气与信息工程学院，广西柳州545006;2.河池学院，广西宜州643006) 【摘要】机器视觉系统的特点是提高生产的柔性和自动化程度。随着信号处理理论和计算机技术的发展，该技术迅速发展。本文介绍了机器视觉的关键技术的发展现状，其中包括光源照明技术、光学镜头、摄像机及图像采集卡、图像信号处理、执行机构等，并论述了其主要的应用领域以及存在的一些问题。 【关键词】机器视觉；图像采集；图像处理 Development of Machine Vision and Applications QIN Ya-hang1，QIN Wei-nian，SU Jian-huan2，YU Rong-chuan1 （College of Electrical and Information Engineering ，Guangxi University of Science and Technology，Liuzhou 545006，China；He Chi Universiry，Yizhou643006，China） 【Abstract】The characteristics of the machine vision system is to improve the flexibility and automation of production. With the development of signal processing theory and computer technology, the technology is developing rapidly. This paper introduces the development status of the key technology of machine vision, including lighting technology, optical lens, camera and image acquisition card, image signal processing, actuators, etc,and discusses its main application field and some problems. 【Keywords】Machine vision; Image acquisition; The image processing 0前言 机器视觉可以理解为基于视觉技术的机器系统或学科。美国制造工程协会机器视觉分会 和美国机器人工业协会的自动化视觉分会对机器视觉下的定义为：“机器视觉是通过光学装 置和非接触的传感器自动地接受和处理一个真实物体的图像，通过分析图像获得所需信息或 用于控制机器运动的装置”[1]。机器视觉是计算机学科的一个重要分支，它综合了光学、机 械、电子、计算机软硬件等方面的技术，涉及到计算机、图像处理、模式识别、人工智能、 信号处理、光机电一体化等多个领域。图像处理和模式识别等技术的快速发展，也大大地推 动了机器视觉的发展。
机器视觉技术及其应用概述 姓名: 班级：机械0904班学号： 摘要：近年来，机器视觉已经发展成为光电子的一个应用分支，广泛应用于微 电子、PCB生产、自动驾驶、印刷、科学研究和军事等领域。机器视觉在中国的蓬勃发展，使从事机器视觉的公司和人员大量涌现。首先概述了机器视觉技术的基本原理并分析了机器视觉系统的构建；接着论述了机器视觉技术的当前主要应用领域与情况；最后分析了现阶段机器视觉技术存在的问题。 关键词：器视觉；技术；应用 机器视觉系统组成及其工作原理 机器视觉即用机器代替人眼来做测量和判断。机器视觉系统的工作流程大致为：被摄取目标——经图像摄取装臵——图像信号——经图像处理系统——数字信号——经抽取目标特征——判断结果并控制设备。该流程的实现需相应的硬件作为基础，典型的工业机器视觉系统构成有照明、镜头、相机、图像采集卡、视觉处理器等。下面将对机器视觉系统组成和工作原理进一步具体说明。 机器视觉系统组成 从原理上机器视觉系统主要由三部分组成：图像的采集、图像的处理和分析、输出或显示。—个典型的机器视觉系统应该包括光源、光学系统、图像捕捉系统、图像数字化模块、数字图像处理模块、智能判断决策模块和机械控制执行模块，如图1所示。 从中我们可以看出机器视觉是一项综合技术。其中包括数字图像处理技术、机械工程技术、控制技术、光源照明技术、光学成像技术、传感器技术、模拟与数字视频技术、计算机软硬件技术、人机接口技术等。只有这些技术的相互协调应用才能构成一个完整的机器视觉应用系统。机器视觉应用系统的关键技术主要体现在光源照明、光学镜头、摄像机(CCD)、图像采集卡、图像信号处理以及执行机构等。以下分别就各方面展开论述。
相机、镜头原理及其选型1.凸透镜成像原理 图 1 注：相机镜头中的焦距为：凸透镜焦点到成像平面的距离 图 2 成像平面 镜头焦距
2.相机原理 相机机身 镜头部分 相机成像实际就是凸透镜成像，拍摄物体反射光经镜头（凸透镜）聚焦，在感光系统上形成倒立缩小的像，像经进一步处理得到相片或数码图像。 3.相机相关概念 https://www.doczj.com/doc/1b18463407.html,D（Charge-coupled Device，电荷耦合元件） CCD是图像传感器，将光信号转换成电信号，再将电信号转换成
数字信号，经处理后成为图像信号。 结构： (1)、大量光敏元件排在一起组成感光元件（每个光敏元件为一个像素点）。 (2)、并行信号寄存器，用于暂时储存感光后产生的电荷。 (3)、串行信号寄存器，暂时储存并行寄存器的模拟信号并将电荷转移放大。 (4)、信号放大器，放大微弱电信号。 (5)、数摸转换器，将放大的电信号转换。 目前工业相机主要CCD尺寸 3.2.CMOS 和CCD一样，是图像传感器。区别在于： (1)、信号的读出过程不同，CCD是通过一个或几个节点统一读出像素，CMOS通过单个像素同时读取，因此一致性CCD更好。 (2)、集成性CCD更复杂 (3)、CMOS读取速度更快。 (4)、CCD技术更成熟，噪声少，成像质量更好。 3.3.像素
相机感光元件上每个光敏元件即为一个像素点。 注：要想得到高清照片，必须保证有一定的像素数。但并非像素 数越大，照片的就越清晰。照片的清晰度是由“点像"决定，即每点（寸等）有多少像素。通常相机的像素大小又被叫做相机分辨率。 3.4.感光度（IOS）、增益（Gain） (1)、感光度：为数码单反相机的参数之一，表示图像传感器或 胶片对光的敏感程度，增加感光度，图像更亮，但画质变差。 (2)、增益：为工业相机参数之一，是调节感光度的一种方法。 增益增加，图像更亮，但画质变差。 (3)、感光度和增益的区别为：一：适用对象不同，感光度常用 于数码单反相机，而增益用于工业相机；二：提高感光度可通过多种 方式获得，而提高增益恰是提高感光度的一种方式。 3.5.帧率 相机采集传输图像的速率，对于面阵相机一般为每秒采集的帧数(Frames/Sec.)，对于线阵相机为每秒采集的行数(Hz)。 4.镜头相关概念 4.1.焦距 成像光线在镜头内交点到影像传感器的距离称作焦距，焦距数值小，视角大；焦距数值大，视角小。
