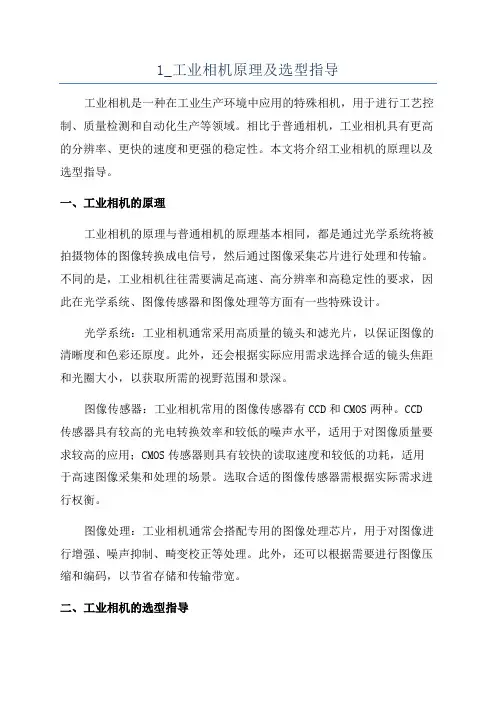

1_工业相机原理及选型指导解析

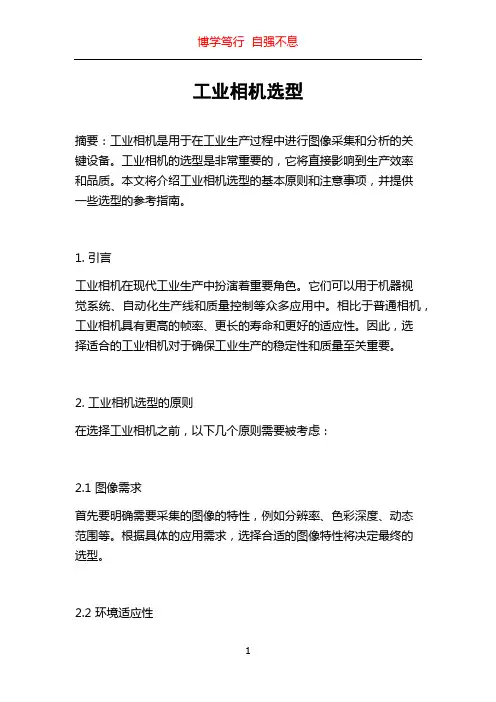

工业相机选型摘要：工业相机是用于在工业生产过程中进行图像采集和分析的关键设备。

工业相机的选型是非常重要的，它将直接影响到生产效率和品质。

本文将介绍工业相机选型的基本原则和注意事项，并提供一些选型的参考指南。

1. 引言工业相机在现代工业生产中扮演着重要角色。

它们可以用于机器视觉系统、自动化生产线和质量控制等众多应用中。

相比于普通相机，工业相机具有更高的帧率、更长的寿命和更好的适应性。

因此，选择适合的工业相机对于确保工业生产的稳定性和质量至关重要。

2. 工业相机选型的原则在选择工业相机之前，以下几个原则需要被考虑：2.1 图像需求首先要明确需要采集的图像的特性，例如分辨率、色彩深度、动态范围等。

根据具体的应用需求，选择合适的图像特性将决定最终的选型。

2.2 环境适应性工业相机通常需要在恶劣的环境条件下运行，例如高温、低温、尘土或湿度。

因此，选型时需要考虑相机的可靠性、防护等级和耐用性，以确保其能够在特定的工作环境下正常运行。

2.3 数据传输和接口选择工业相机时，需要考虑数据传输和接口的要求。

常用的数据接口包括USB、Gigabit Ethernet、Camera Link等。

根据实际应用需求，选择适合的接口类型和速度。

2.4 成本和性能平衡最后，还需要平衡成本和性能。

工业相机市场上有各种不同规格和价格的相机可供选择。

根据实际需求和预算，选择适合的相机，兼顾性能和成本的平衡。

3. 工业相机选型的注意事项在选择工业相机时，还需要注意以下几点：3.1 品牌和信誉度选择知名品牌和信誉度较高的工业相机，可以降低后续维护和服务的风险。

品牌相机通常有更好的质量控制和售后服务。

3.2 技术支持和软件平台考虑到相机和应用软件的兼容性和技术支持，选择具备强大软件平台和技术支持的工业相机。

这将有助于快速部署和集成相机到现有系统中。

3.3 扩展性和灵活性选择具备扩展性和灵活性的工业相机，可以满足未来业务需求的变化。

例如，支持不同镜头、滤波器和附件的连接。

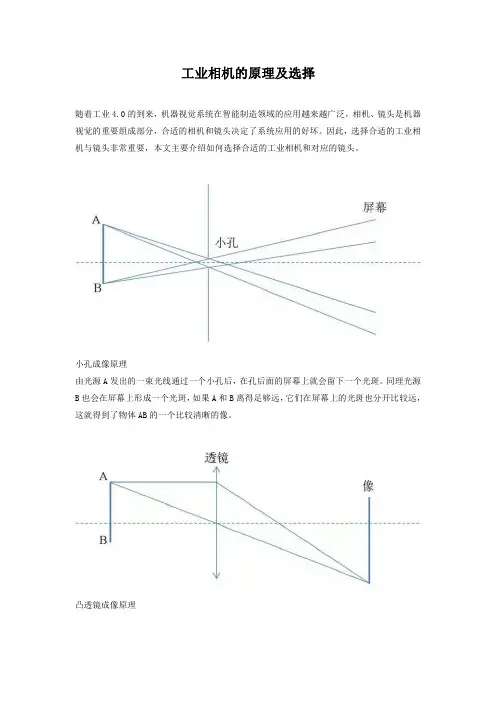

工业相机的原理及选择随着工业4.0的到来，机器视觉系统在智能制造领域的应用越来越广泛，相机、镜头是机器视觉的重要组成部分，合适的相机和镜头决定了系统应用的好坏。

因此，选择合适的工业相机与镜头非常重要，本文主要介绍如何选择合适的工业相机和对应的镜头。

小孔成像原理由光源A发出的一束光线通过一个小孔后，在孔后面的屏幕上就会留下一个光斑。

同理光源B也会在屏幕上形成一个光斑，如果A和B离得足够远，它们在屏幕上的光斑也分开比较远，这就得到了物体AB的一个比较清晰的像。

凸透镜成像原理由光源发出的一束光线，经过透镜的折射作用后方向和发散度都出现变化，在像平面上形成一个新的交点，即像点。

工业相机结构和成像过程被摄物通过镜头汇聚光线，使机身内部的感光材料（就是传统的胶片，或者说现在数码时代说的ccd、cmos）感知光线，然后通过相应的光电或者化学反应，让影像清晰的留在感光材料上，并通过光电技术存储在存储卡上。

光线通过镜头后，在机身内有一个五棱镜，光线通过反复折射后，将影像还原成了正的。

如下图所示。

工业相机的选择步骤：步骤一，需要先知道系统精度要求和工业相机分辨率；步骤二，需要知道系统速度要求与工业相机成像速度；步骤三，需要将工业相机与图像采集卡一并考虑，因为这涉及到两者的匹配；步骤四，价格的比较。

选择工业相机应注意什么？1、根据应用的不同来决定是需要选用CCD还是CMOS相机。

CCD工业相机主要应用在运动物体的图像提取，如贴片机，当然随着CMOS技术的发展，许多贴片机也在选用CMOS工业相机。

用在视觉自动检查的方案或行业中一般用CCD工业相机比较多。

CMOS工业相机由成本低，功耗低也应用越来越广泛。

2、分辨率的选择，首先考虑待观察或待测量物体的精度，根据精度选择分辨率。

其次看工业相机的输出，若是体式观察或机器软件分析识别，分辨率高是有帮助的；若是VGA输出或USB输出，在显示器上观察，则还依赖于显示器的分辨率，工业相机的分辨率再高，显示器分辨率不够，也是没有意义的；利用存储卡或拍照功能，工业相机的分辨率高也是有帮助的。

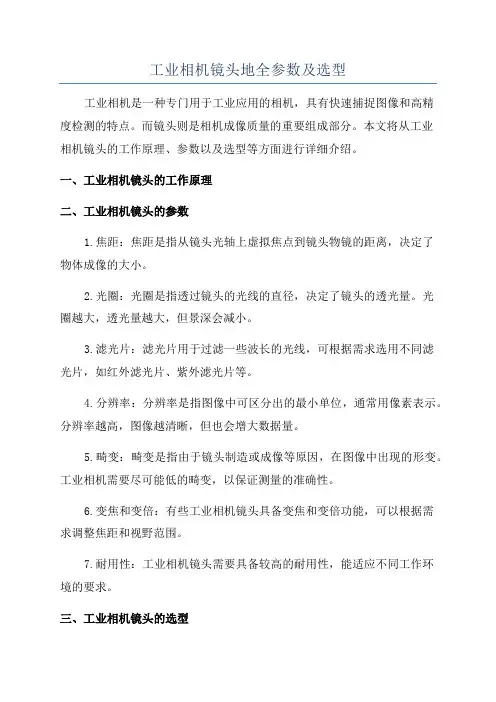

工业相机镜头地全参数及选型工业相机是一种专门用于工业应用的相机，具有快速捕捉图像和高精度检测的特点。

而镜头则是相机成像质量的重要组成部分。

本文将从工业相机镜头的工作原理、参数以及选型等方面进行详细介绍。

一、工业相机镜头的工作原理二、工业相机镜头的参数1.焦距：焦距是指从镜头光轴上虚拟焦点到镜头物镜的距离，决定了物体成像的大小。

2.光圈：光圈是指透过镜头的光线的直径，决定了镜头的透光量。

光圈越大，透光量越大，但景深会减小。

3.滤光片：滤光片用于过滤一些波长的光线，可根据需求选用不同滤光片，如红外滤光片、紫外滤光片等。

4.分辨率：分辨率是指图像中可区分出的最小单位，通常用像素表示。

分辨率越高，图像越清晰，但也会增大数据量。

5.畸变：畸变是指由于镜头制造或成像等原因，在图像中出现的形变。

工业相机需要尽可能低的畸变，以保证测量的准确性。

6.变焦和变倍：有些工业相机镜头具备变焦和变倍功能，可以根据需求调整焦距和视野范围。

7.耐用性：工业相机镜头需要具备较高的耐用性，能适应不同工作环境的要求。

三、工业相机镜头的选型在选择工业相机镜头时，需要考虑以下几个方面：1.图像质量：镜头的分辨率、畸变、透光量等参数决定了图像的质量，根据不同应用需求选择合适的镜头。

2.适应环境：工业相机常用于恶劣的工业环境中，需要选择具备较高耐用性和防护性能的镜头。

3.成本因素：工业相机镜头的价格相对较高，需要根据预算选择合适的镜头。

4.应用需求：根据不同的应用需求，如测量、检测、识别等，选择适合的焦距、视野范围等参数的镜头。

四、工业相机镜头的品牌推荐目前市场上有许多知名的工业相机镜头品牌，如Schneider-Kreuznach、Zeiss、Tamron、Fujinon等。

这些品牌都有丰富的工业相机镜头产品线，能够满足不同应用需求。

结语：工业相机镜头作为工业相机的核心部件，对图像质量和成像效果起到关键作用。

在选型过程中，需要根据应用需求、成本因素等综合考虑，选择适合的镜头。

工业相机的选型规则工业相机是机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成AFT-808小型高清工业相机为有序的电信号。

选择合适的相机也是机器视觉系统设计中的重要环节，相机不仅是直接决定所采集到的图像分辨率、图像质量等，同时也与整个系统的运行模式直接相关。

在机器视觉系统应用中，工业相机、工业镜头、图像采集卡、机器视觉光源、机器视觉系统平台软件，在选择过程中存在很多问题，那么今天就工业相机、工业CCD摄像头的选择，给大家介绍一些经验。

1、选择工业相机的信号类型工业相机从大的方面来分有模拟信号和数字信号两种类型。

模拟相机必须有图像采集卡，标准的模拟相机分辨率很低，一般为768*576，另外帧率也是固定的，25帧每秒。

另外还有一些非标准的信号，多为进口产品，那么成本就是比较高了，性价比很低。

所以这个要根据实际需求来选择。

另外模拟相机采集到的是模拟信号，经数字采集卡转换为数字信号进行传输存储。

模拟信号可能会由于工厂内其他设备（比如电动机或高压电缆）的电磁干扰而造成失真。

随着噪声水平的提高，模拟相机的动态范围（原始信号与噪声之比）会降低。

动态范围决定了有多少信息能够被从相机传输给计算机。

工业数字相机采集到的是数字信号，数字信号不受电噪声影响，因此，数字相机的动态范围更高，能够向计算机传输更精确的信号。

2、工业相机的分辨率需要多大。

根据系统的需求来选择相机分辨率的大小，下面以一个应用案例来分析。

应用案例：假设检测一个物体的表面划痕，要求拍摄的物体大小为10*8mm,要求的检测精度是0.01mm。

首先假设我们要拍摄的视野范围在12*10mm,那么相机的最低分辨率应该选择在：(12/0.01)*(10/0.01)=1200*1000,约为120万像素的相机，也就是说一个像素对应一个检测的缺陷的话，那么最低分辨率必须不少于120万像素，但市面上常见的是130万像素的相机，因此一般而言是选用130万像素的相机。

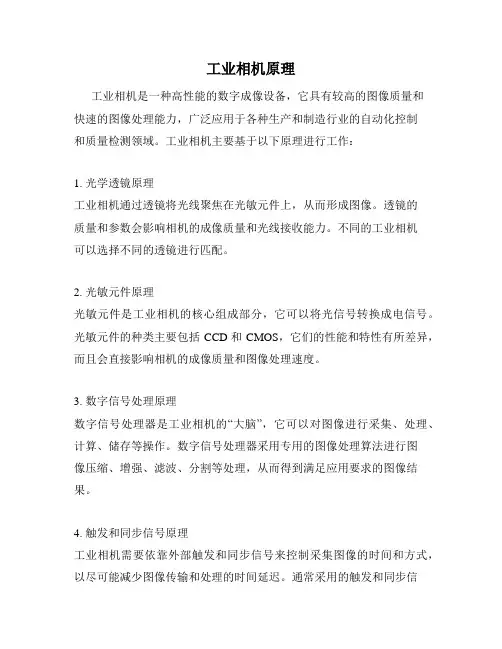

工业相机原理
工业相机是一种高性能的数字成像设备，它具有较高的图像质量和
快速的图像处理能力，广泛应用于各种生产和制造行业的自动化控制
和质量检测领域。

工业相机主要基于以下原理进行工作：
1. 光学透镜原理
工业相机通过透镜将光线聚焦在光敏元件上，从而形成图像。

透镜的
质量和参数会影响相机的成像质量和光线接收能力。

不同的工业相机
可以选择不同的透镜进行匹配。

2. 光敏元件原理
光敏元件是工业相机的核心组成部分，它可以将光信号转换成电信号。

光敏元件的种类主要包括CCD和CMOS，它们的性能和特性有所差异，而且会直接影响相机的成像质量和图像处理速度。

3. 数字信号处理原理
数字信号处理器是工业相机的“大脑”，它可以对图像进行采集、处理、计算、储存等操作。

数字信号处理器采用专用的图像处理算法进行图
像压缩、增强、滤波、分割等处理，从而得到满足应用要求的图像结果。

4. 触发和同步信号原理
工业相机需要依靠外部触发和同步信号来控制采集图像的时间和方式，以尽可能减少图像传输和处理的时间延迟。

通常采用的触发和同步信
号包括外触发信号、硬件触发信号、软件触发信号等多种方式。

5. 机械结构原理
工业相机的机械结构主要包括相机本体、支架、镜头、接口等部分。

机械结构的选择和设计可以使得相机在不同的环境下进行工作，并且
适应不同的应用要求。

同时，机械结构的质量和性能也会直接影响相
机的稳定性和可靠性。

总之，工业相机的工作原理涉及到多方面的知识和技术，需要不断进
行创新和优化，以满足越来越严格的质量要求和高速数据处理的需求。

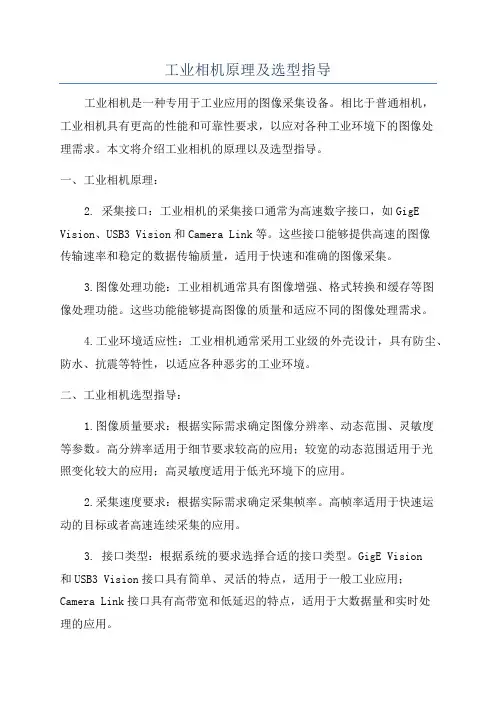

工业相机原理及选型指导工业相机是一种专用于工业应用的图像采集设备。

相比于普通相机，工业相机具有更高的性能和可靠性要求，以应对各种工业环境下的图像处理需求。

本文将介绍工业相机的原理以及选型指导。

一、工业相机原理：2. 采集接口：工业相机的采集接口通常为高速数字接口，如GigE Vision、USB3 Vision和Camera Link等。

这些接口能够提供高速的图像传输速率和稳定的数据传输质量，适用于快速和准确的图像采集。

3.图像处理功能：工业相机通常具有图像增强、格式转换和缓存等图像处理功能。

这些功能能够提高图像的质量和适应不同的图像处理需求。

4.工业环境适应性：工业相机通常采用工业级的外壳设计，具有防尘、防水、抗震等特性，以适应各种恶劣的工业环境。

二、工业相机选型指导：1.图像质量要求：根据实际需求确定图像分辨率、动态范围、灵敏度等参数。

高分辨率适用于细节要求较高的应用；较宽的动态范围适用于光照变化较大的应用；高灵敏度适用于低光环境下的应用。

2.采集速度要求：根据实际需求确定采集帧率。

高帧率适用于快速运动的目标或者高速连续采集的应用。

3. 接口类型：根据系统的要求选择合适的接口类型。

GigE Vision和USB3 Vision接口具有简单、灵活的特点，适用于一般工业应用；Camera Link接口具有高带宽和低延迟的特点，适用于大数据量和实时处理的应用。

4.工业环境要求：根据现场环境的要求选择具有合适防护等级的相机。

对于尘土较多的环境，选择具有IP67防护等级的相机；对于防水要求较高的环境，选择具有IP68防护等级的相机。

5.软件支持和兼容性：选择具有强大软件支持和兼容性的相机系统，以便进行图像处理和系统集成。

一些相机厂商提供了丰富的开发工具和SDK，以满足各种图像处理需求。

总之，工业相机是一种专用于工业应用的图像采集设备，具有高性能、可靠性和适应性的要求。

选型时需要根据实际需求确定图像质量、采集速度、接口类型、工业环境要求和软件支持等因素，以选择最合适的工业相机。

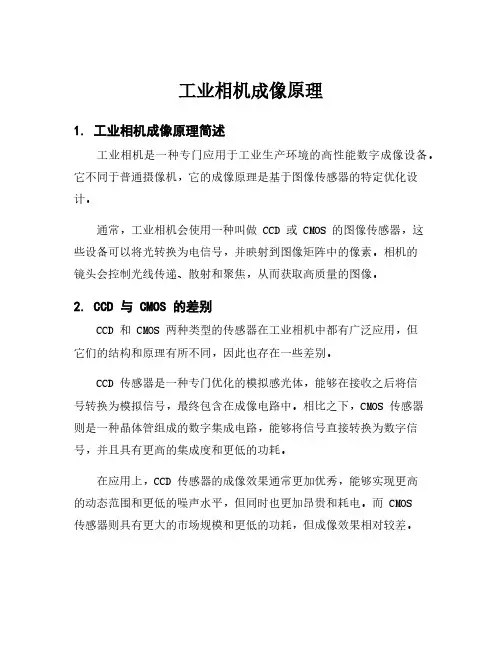

工业相机成像原理1. 工业相机成像原理简述工业相机是一种专门应用于工业生产环境的高性能数字成像设备。

它不同于普通摄像机，它的成像原理是基于图像传感器的特定优化设计。

通常，工业相机会使用一种叫做 CCD 或 CMOS 的图像传感器，这些设备可以将光转换为电信号，并映射到图像矩阵中的像素。

相机的镜头会控制光线传递、散射和聚焦，从而获取高质量的图像。

2. CCD 与 CMOS 的差别CCD 和 CMOS 两种类型的传感器在工业相机中都有广泛应用，但它们的结构和原理有所不同，因此也存在一些差别。

CCD 传感器是一种专门优化的模拟感光体，能够在接收之后将信号转换为模拟信号，最终包含在成像电路中。

相比之下，CMOS 传感器则是一种晶体管组成的数字集成电路，能够将信号直接转换为数字信号，并且具有更高的集成度和更低的功耗。

在应用上，CCD 传感器的成像效果通常更加优秀，能够实现更高的动态范围和更低的噪声水平，但同时也更加昂贵和耗电。

而 CMOS传感器则具有更大的市场规模和更低的功耗，但成像效果相对较差。

3. 工业相机的配置和应用在实际应用中，工业相机通常需要根据应用场景选择适当的传感器类型、像素大小、镜头、采样率等配置参数。

这些参数决定了相机的分辨率、灵敏度、动态范围、色域等特性，需要根据具体需求进行定制。

工业相机广泛应用于高速图像采集、机器视觉检测、质量控制、自动化生产等领域。

例如，在电子制造业中，工业相机可以用于 PCB 检测、芯片瓶颈检测、焊锡异常检测等；在饮料瓶生产中，工业相机可以用于瓶身缺陷检测、瓶口分流检测等。

工业相机不仅提供了高质量的图像和光学特性，更具有高度的可定制性和稳定性，能够满足复杂的生产环境需求。

未来，随着机器智能和自动化技术的不断进步，工业相机的应用也将变得更加广泛和深入。

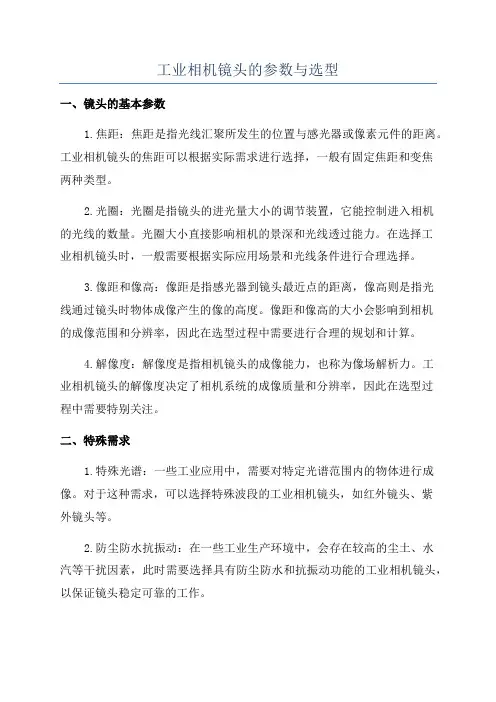

工业相机镜头的参数与选型一、镜头的基本参数1.焦距：焦距是指光线汇聚所发生的位置与感光器或像素元件的距离。

工业相机镜头的焦距可以根据实际需求进行选择，一般有固定焦距和变焦两种类型。

2.光圈：光圈是指镜头的进光量大小的调节装置，它能控制进入相机的光线的数量。

光圈大小直接影响相机的景深和光线透过能力。

在选择工业相机镜头时，一般需要根据实际应用场景和光线条件进行合理选择。

3.像距和像高：像距是指感光器到镜头最近点的距离，像高则是指光线通过镜头时物体成像产生的像的高度。

像距和像高的大小会影响到相机的成像范围和分辨率，因此在选型过程中需要进行合理的规划和计算。

4.解像度：解像度是指相机镜头的成像能力，也称为像场解析力。

工业相机镜头的解像度决定了相机系统的成像质量和分辨率，因此在选型过程中需要特别关注。

二、特殊需求1.特殊光谱：一些工业应用中，需要对特定光谱范围内的物体进行成像。

对于这种需求，可以选择特殊波段的工业相机镜头，如红外镜头、紫外镜头等。

2.防尘防水抗振动：在一些工业生产环境中，会存在较高的尘土、水汽等干扰因素，此时需要选择具有防尘防水和抗振动功能的工业相机镜头，以保证镜头稳定可靠的工作。

3.镜头接口：根据实际应用需求和相机的类型，需要选择合适的镜头接口，如C口、CS口、F口、M42口等。

三、选型准则1.根据应用需求确定参数：首先要明确工业相机镜头的应用场景和目标，根据需要选择合适的焦距、光圈、像距等基本参数。

2.考虑成像质量和分辨率：成像质量是选型过程中最关键的因素之一，要选择具有较高解像度和尽量少的光学畸变的镜头。

3.考虑工作环境：根据实际工作环境的特点，选择具有防尘防水和抗振动功能的镜头。

4.考虑成本和性价比：工业相机镜头的价格差异较大，要根据实际需求和预算选择相应的镜头，综合考虑成本和性价比。

5.选择可替换镜头：由于工业应用的多样性和发展需求的变化，选择可替换镜头可以提高系统的灵活性和可拓展性。

工业相机镜头地全参数与选型工业相机镜头是工业自动化领域中重要的设备之一，广泛应用于机器视觉、智能检测、无损检测等领域。

在选购工业相机镜头时，需要考虑到相机的应用环境、被测物体的特性以及相机镜头的参数。

本文将介绍工业相机镜头的全参数并进行选型分析。

一、工业相机镜头的全参数1.焦距(Focal Length)：焦距是镜头将光线聚焦的能力。

不同的焦距会影响镜头的视角和放大倍数。

一般来说，较长焦距的镜头具有较大的放大倍数和较小的视角，适合远距离拍摄；较短焦距的镜头具有较小的放大倍数和较大的视角，适合近距离大范围拍摄。

2.镜头结构(Lens Structure)：镜头的结构包括透镜的数量和排列方式。

常见的结构有单透镜结构、双透镜结构、复合透镜结构等。

不同的结构会影响成像质量、畸变程度和成本。

3.光圈(Aperture)：光圈控制着进入相机的光线量，它是一个由多个薄片组成的机械装置。

可以通过调节光圈的大小来控制曝光量和景深。

较大的光圈适合拍摄光线较暗的场景，提高曝光量；较小的光圈适合拍摄光线较亮的场景，提高景深。

4.最小对焦距离(Minimum Focus Distance)：最小对焦距离是指物体与镜头的最小距离，也是相机能够聚焦的最小距离。

镜头的最小对焦距离直接影响镜头的应用范围，较小的最小对焦距离适合拍摄微小物体，较大的最小对焦距离适合拍摄大型物体。

5.最大光学放大倍率(Maximum Optical Magnification)：最大光学放大倍率是镜头能够放大物体的倍数。

较大的光学放大倍率可以提高图像的清晰度和细节，适合拍摄对细节要求较高的场景。

6.视场角(Field of View)：视场角是指从相机镜头看到的场景范围。

它受到镜头焦距、相机感光元件尺寸和被测物体距离的影响。

一般来说，较长焦距的镜头具有较小的视场角，较短焦距的镜头具有较大的视场角。

7.图像传感器尺寸(Image Sensor Size): 图像传感器尺寸是指相机感光元件的尺寸。

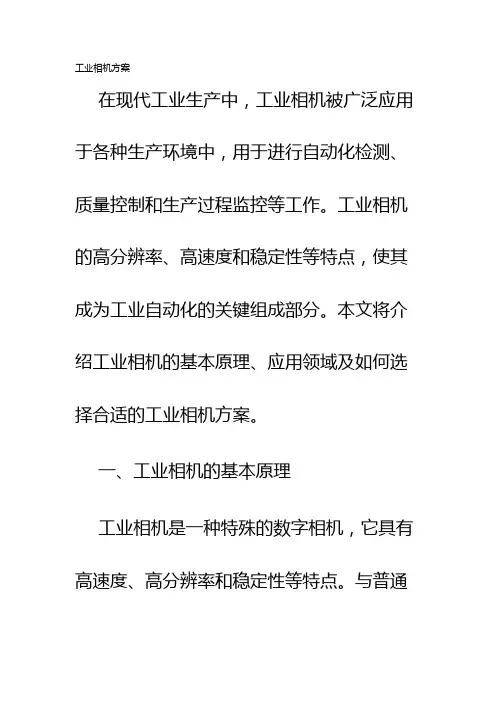

工业相机方案在现代工业生产中，工业相机被广泛应用于各种生产环境中，用于进行自动化检测、质量控制和生产过程监控等工作。

工业相机的高分辨率、高速度和稳定性等特点，使其成为工业自动化的关键组成部分。

本文将介绍工业相机的基本原理、应用领域及如何选择合适的工业相机方案。

一、工业相机的基本原理工业相机是一种特殊的数字相机，它具有高速度、高分辨率和稳定性等特点。

与普通消费级相机相比，工业相机更注重图像的准确性和可靠性。

工业相机通常采用CCD或CMOS传感器来捕捉图像，并通过适当的图像处理算法来提高图像质量。

工业相机的基本原理是将光线传感器转换成电信号，然后通过图像处理器将电信号转化为数字图像。

工业相机通常具有以下特点：1. 高分辨率：工业相机可以捕捉高分辨率的图像，以便更准确地检测和识别物体。

2. 高速度：工业相机具有快速的图像捕捉和传输速度，以满足生产线上的高速运行需求。

3. 稳定性：工业相机具有抗干扰能力和长时间稳定工作的能力，可以在恶劣的环境条件下正常工作。

4. 多功能性：工业相机可以通过不同的光源、滤镜和镜头等配件进行灵活配置，以满足不同的应用需求。

二、工业相机的应用领域工业相机可以应用于多个领域，下面是一些常见的应用示例：1. 自动化检测：工业相机可以用于自动化检测和质量控制，例如在生产线上对产品进行缺陷检测、尺寸测量和颜色识别等。

2. 视觉引导系统：工业相机可以用于机器人和自动导航系统的视觉引导，帮助机器人和车辆进行精确定位和路径规划。

3. 制药和医疗行业：工业相机可以用于制药和医疗设备的检测和监控，例如药品包装检查和手术辅助等。

4. 汽车制造业：工业相机可以应用于汽车制造过程中的检测和质量控制，例如对汽车零部件的组装和表面检查等。

5. 食品加工行业：工业相机可以用于食品加工过程中的检测和质量控制，例如对食品包装的检查、异物检测和码垛等。

三、选择合适的工业相机方案选择合适的工业相机方案需要考虑多个因素，包括应用需求、环境条件和预算等。
