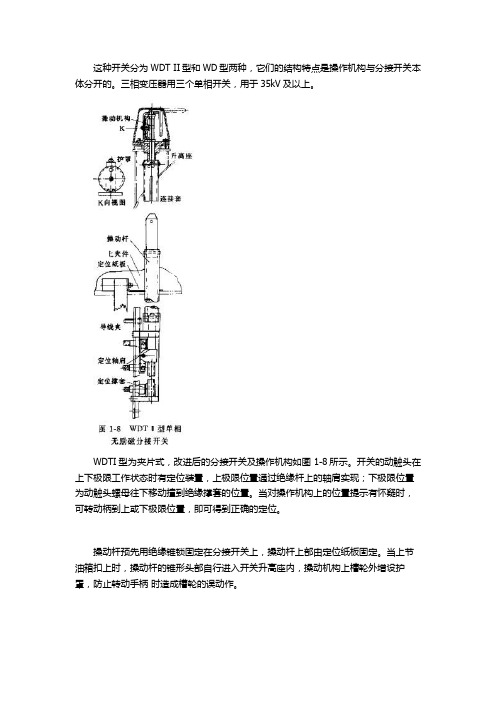

这种开关分为WDT II型和WD型两种，它们的结构特点是操作机构与分接开关本体分开的。

三相变压器用三个单相开关，用于35kV及以上。

WDTI型为夹片式，改进后的分接开关及操作机构如图 1-8所示。

开关的动触头在上下极限工作状态时有定位装置，上极限位置通过绝缘杆上的轴肩实现；下极限位置为动触头螺母往下移动撞到绝缘撑套的位置。

当对操作机构上的位置提示有怀疑时，可转动柄到上或下极限位置，即可得到正确的定位。

操动杆预先用绝缘锥锁固定在分接开关上，操动杆上部由定位纸板固定。

当上节油箱扣上时，操动杆的锥形头部自行进入开关升高座内，操动机构上槽轮外增设护罩，防止转动手柄时造成槽轮的误动作。

WD为六柱触头式，动触头为环形触头式，如图1-9所示。

由于环形触头必须采用平面蜗形弹簧，蜗形弹簧的弹力工艺要求高，不易保证，且极易失去弹性，现在已很少生产。

为了克服WD型的缺点，将动触头改为楔形，采用圆柱弹簧代替蜗形弹簧，这种开关称为楔形分接开关，如图1-10所示。

它的定触头用铜棒制成，被固定在支撑绝缘板上面，动触头将相邻的两根定触头短接，动触头上弹簧可以使动、定触头紧密地相接触，并采用偏转推进机构，主轴旋转300°动触头变换一个分接，这种开关适用于220kV电压等级及以下的变压器。

楔形分接开关切换程序如图1-11所示，图1-11 (a)为操作开始时的正常位置，图1-11 （b）动触头开始从定触头之间拔出，图1-11 (c)动触头已从定触头中拔出，图1-11 (d)动触头开始向邻近的定触头转动，图1-11 （e）动触头向邻近定触头运动，图1-11 (f)动触头逐渐与邻近定触头吻合，图1-l1（g)动触头接近正常位置，图1-11 (h)动触头完成一个分接切换。

油浸式变压器安装使用说明书1.适用范围本说明书适用于S9～S11-M-30～3150/10 型油浸式配电变压器,对于电压35kV，容量≤6300kVA及以下结构相似的电力变压器亦可参照使用。

产品型号说明S □ - M- □ / □电压等级kV额定容量kVA全“密”封式性能水平代号(或称设计序号)“三”相2 ．变压器结构简介2．1铁心铁心的硅钢片采用优质冷轧取向30Q120 或30QG105牌号，全斜接缝，步进式三级接缝结构型式，铁心侧面涂以聚胺脂胶，上下铁轭用槽钢夹紧，上下夹件间用螺杆拉紧。

2．2 线圈导线采用无氧铜，扁线为ZB-0.45，圆线为QQ-2，高压线圈为层式，低压线圈按容量可分为≤500kVA为层式，≥ 630kVA为新型螺旋式，首末层加强绝缘，层间绝缘用双面点胶纸，保证线圈经过干燥处理后形成一个有机整体。

2．3器身绝缘铁心窗口内线圈上端增加一个25mm 厚的层压纸板圈，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。

2．4 引线原则上高压分接线采用改进后的条型无励磁调压分接开关，针对容量小分接多的接线采用条形中部无励磁调压分接开关。

高压套管一律采用穿缆式，低压套管采用复合式，电流≥1600A 时采用短尾套管。

2．5 油箱 2000kVA 及以下为长方形波纹油箱，2500kVA 及以上为桶式油箱，散热器装置分别为波纹片或片式散热器。

2．6 总装配压力释放阀—开启式变压器容量≥315kVA 安装，密封式变压器皆安装。

气体继电器—变压器容量≥800kVA 安装气体继电器。

温度控制器—变压器容量≥10O0kVA 安装。

储油柜—开启式变压器均装，密封式变压器不安装，在油箱盖上增加一个油位指示表。

管式油位计—无储油柜全密封变压器均装，安装在变压器油箱箱盖上部，显示油箱内的油位。

3.运输3.1变压器至安装地点主要运输方式为汽运，运输时变压器中装满变压器油，影响运输尺寸界限的较大组件单独运输到现场安装，对于易损件如吸湿器等及出厂的随机文件单独包装随变压器主体发运，较大件如散热器，简易包装随变压器主体发运。

（19）中华人民共和国国家知识产权局（12）发明专利申请（10）申请公布号CN102693820A（43）申请公布日 2012.09.26（21）申请号CN201210182846.2（22）申请日2012.06.06（71）申请人武汉泰普变压器开关有限公司地址430223 湖北省武汉市江夏区庙山开发区阳光大道特1号（72）发明人刘刚;丁志彪;许志江（74）专利代理机构湖北武汉永嘉专利代理有限公司代理人胡建平（51）Int.CIH01F29/04;H01H1/56;H01H1/16;权利要求说明书说明书幅图（54）发明名称无励磁分接开关（57）摘要本发明涉及一种无励磁分接开关，包括开关座和穿装于开关座的转轴，转轴上端连接操作定位装置，转轴下端安设动触头，开关座上对应动触头周向间隔布设有静触头，其特征在于所述的动触头为径向弹性滚动动触头，径向弹性滚动动触头对应跨接于两相邻静触头之间并紧密接触。

本发明不仅操作力矩小，而且动静触头的磨损减少；具有操作手感强，动触头能自动归位等特点，接触压力稳定，接触性能可靠；本发明结构简单，制作成本低，可适合于各种小型中部调压、线性调压的无励磁分接开关，通常可在盘形结构开关上应用，也可应用于笼形结构开关。

法律状态法律状态公告日法律状态信息法律状态2012-09-26公开公开2012-11-21实质审查的生效实质审查的生效2016-10-12发明专利申请公布后的驳回发明专利申请公布后的驳回权利要求说明书无励磁分接开关的权利要求说明书内容是....请下载后查看说明书无励磁分接开关的说明书内容是....请下载后查看。

WDTII无励磁分接开关使用说明书1. 概述WDTII 无励磁分接开关适用于额定频率为50Hz 、60Hz ，额定电压为110kV 及以下，额定通过电流为800A 及以下的油浸式变压器在无励磁的情况下调节电压比。

2． 型号说明W D T II×分接位置数 分接抽头数额定电压等级（kV ） 额定电流（A ） 中部调压 条形结构 单相无励磁调压3． 主要参数及性能主要技术、性能参数如表1：表11 开关型号 WDTII400 WDTII8002 相数 单相3 工作频率（Hz ） 50 、 604 额定通过电流（A ） 400 800 热稳定（3s ） 6 10 5短路能力（kA ） 动稳定 15 25电压等级（kV ） 110 最大工作电压（kV ） 126 工频（1min ）（kV ）动、定触头间 606绝缘水平 冲击（1.2/50μs ）（kV ）动、定触头间 1807 调压范围 ±2×2.5% 8 调压部位 中部调压9 分接位置数（max ） 5 10 动定触头间接触电阻 ≤350μΩ 11 密封性能 6×104 Pa 24h 不渗漏 12 机械寿命 >1万次4.结构特征及工作原理4.1 结构特征本系列产品由操动机构、传动杆和开关本体三大部分组成。

4.1.1 操动机构为独立机构，箱盖型；有位置指示装置。

4.1.2 开关本体为条形结构，机构紧凑、体积小。

触头部分为夹片式结构，接触简单可靠。

4.2 工作原理操作时，转动手柄，通过传动杆将操作力矩传给开关本体。

操作手柄每转4周开关变换一个分接位置，从而达到调整变压器变比的目的5. 安装、使用与维护5.1安装5.1.1开关安装前应检查开关性能，确定是否有运输损坏，紧固件是否松动，确保开关性能良好方可安装。

5.1.2 开关本体及传动杆在使用前要进行真空干燥处理或随变压器干燥，干燥后在开关注油前不得操作。

5.1.3 将开关本体按设计要求固定在变压器上，操动机构的中心轴线应尽量与分接开关本体丝杆的轴线处于同一条铅垂线上。

产品说明书河北省武强县鑫源电器有限公司编制一、产品及规格说明：WSP型无励磁分接开关连接以及切换变压器导电杆分接抽头的装置,称为分接开关。

分接开关的作用是在变压器停电的情况下,通过它来调节变压器的高压绕组的匝数在额定值的+5%～-5%的范围内变化,从而改变低压侧的电压,以充分适应用户对电压的需要。

无励磁分接开关适用于三相油浸变压器，在无励磁条件下，通过改变变压器导电杆一次线圈匝数以达到调整二次电压的目的。

分接开关在油介质中温度最低－25℃，最高100℃。

WSP型无励磁分接开关：适用于额定电压10KV，额定电流63A或125A以下三相油浸式电力变压器，接在线圈中性点处作无励磁调压用。

本开关采用了新结构、新材料、接触电阻小等优点。

本型开关有：盘型开关型号：WSPⅢ63/10-3×3、WSPⅢ125/10-3×3、WSPⅡ63/10-4×3、WSPⅡ125/10-4×3、WSPⅡ63/10-5×5、WSPⅡ125/10-9×8等本开关采用了新结构、新材料、新工艺，具有结构合理，手感强，转动灵活，到位准确，密封性能好，接触电阻小等优点。

所有导电零件表面光滑并倒圆，改善电场分布，是目前我国无励磁分接开关更新换代产品，该系列产品适用于频率50-60HZ，额定10、35kv；额定电流63、125、250、400A的三相油浸式变压器，可直接固定在变压器箱盖处，在无励磁状态下调换。

条型开关型号：WSTⅡ63/10-4×3、WSTⅡ125/10-4×3等笼型开关型号：WSLⅡ125/10-4×3等本公司生产的无励磁分接开关，所有的导电杆零件表面光滑并倒圆，改善电场分布。

适用于频率50-60HZ，额定电压10、35kv，额定电流63-250A，单相、三相油浸式变压器。

调压部位有中部和中性点两种。

可直接固定在箱盖式箱壁处，在无励磁状态下分接调换。
