有载分接开关 (1).

电压是电力系统中一个重要质量指标。

电力系统正常运行时，电压的变动将使用电设备工作出现异常，直接影响生产和日常生活。

故电压调节是电力系统主要任务之一。

变压器有载调压是在不断电的情况下进行电压调整。

这种调压措施，调压范围大，投资少，效果好，调压范围一般为15％及以上。

调压速度快，又有随时可调性，分接开关手动或电动操作均可，也可摇控电动操作，便于实现自动化管理。

有载分接开关是变压器有载调压的主要装置。

目前有载分接开关的工作可靠性大大提高，机械寿命由原来的20万次提高到50万次，甚至100万次；电气寿命由原来的2万次提高到10万次。

相对故障率已小于1.5～2.0％。

开关的切换容量不断提高。

灭弧方式更加完善。

我公司的干式变压器有载调压的真空分接开关。

它具有安全、可靠、便于维护等特点，另外它是由对环保无危害的材料制成的，不会产生需要特殊处理的废料。

我公司的真空开关型号为BPK△150—10/35—（05-09）、BPK△150—10/35—（05-09）Z。

它适用于电压等级为6—10KV，最大额定通过相电流为150A，额定频率为50Hz，三相任意连接的干式电力变压器。

我公司的真空开关型号为B PK△150—20/55—（05-09）、BPK△150—20/55—（05-09）Z。

它适用于电压等级为21KV，最大额定通过相电流为150A，额定频率为50Hz，三相任意连接的干式电力变压器。

我公司的真空开关型号为BPK△165—35/75—（05-09）、BPK△165—35/75—（05-09）Z。

它适用于电压等级为35KV，最大额定通过相电流为165A，额定频率为50Hz，三相任意连接的干式电力变压器通过型式试验，开关生产，用户使用，证明此型号真空开关的质量达标，工作可靠，已广泛的使用在配电行业的各个领域。

随着真空有载分接开关的大量推广使用，将使干式变压器扩大使用范围的步伐加快，并有利于电力系统传统模式的更新、改造。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载有载分接开关(1).地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容有载分接开关说明§8-1有载分接开关的发展（一）有载分接开关的优点电压质量是电网运行的主要技术指标之一，《供用电规则》对用户的电压质量提出了明确的考核标准。

电力系统为保证用户电压质量，也级母线电压规定了合格范围。

无励磁调压开关，其最大的缺点为不能带负一般区域负荷变化较大或网络结构不合理的变电站，一年1—2次。

而区域负荷变化较小或网络结构合理的变电站，变压器多年也不调整。

电压难满足用户的要求。

随着国民经济的快速用户对电压质量的要求愈来愈高，无励磁调压变压足用户对电压质量的要求。

而有载调压变压器可以在变压器运行（负载）状态下随时对电压进行调整，可以有效的提高电压质量。

近年来得到了广泛的应用。

§8-2用途在变压器运行（负载）状态下，通过调整有载分接开关的挡位，改变变压器的分接头位置，以达到调整变压器输出电压的目的。

有载分接开关的发展我国于1953年上海电机厂第一次制造出35KV、5000KVA电抗式有载调压变压器。

几十年来，特别是改革开放以来，为了满足用户对电压质量的要求，适应有载调压变压器发展的需要，有载分接开关的制造技术发展比较迅速，生产厂家有贵州长征电气厂、吴江远洋电气厂、上海华明电力设备开关厂、西安鹏远开关厂、上海赛力电工电气厂、以及沈变、保变、常变、上海电力修造厂、等等。

其制造技术和制造质量已比较成熟，已完全能满足国内220KV及以下市场的需求。

早在1920年美国通用（G、E）电气公司首先制造出电抗式有载调压开关。

1927年德国扬森（Jansens）博士发明的电阻过渡原理制造出电阻式有载分接开关。

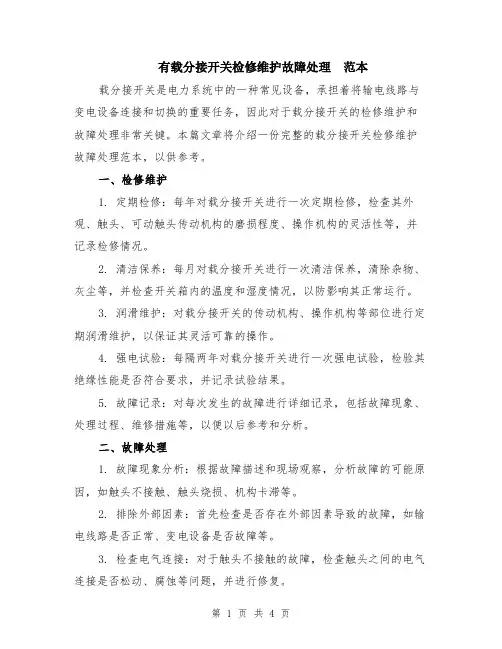

有载分接开关检修维护故障处理范本载分接开关是电力系统中的一种常见设备，承担着将输电线路与变电设备连接和切换的重要任务，因此对于载分接开关的检修维护和故障处理非常关键。

本篇文章将介绍一份完整的载分接开关检修维护故障处理范本，以供参考。

一、检修维护1. 定期检修：每年对载分接开关进行一次定期检修，检查其外观、触头、可动触头传动机构的磨损程度、操作机构的灵活性等，并记录检修情况。

2. 清洁保养：每月对载分接开关进行一次清洁保养，清除杂物、灰尘等，并检查开关箱内的温度和湿度情况，以防影响其正常运行。

3. 润滑维护：对载分接开关的传动机构、操作机构等部位进行定期润滑维护，以保证其灵活可靠的操作。

4. 强电试验：每隔两年对载分接开关进行一次强电试验，检验其绝缘性能是否符合要求，并记录试验结果。

5. 故障记录：对每次发生的故障进行详细记录，包括故障现象、处理过程、维修措施等，以便以后参考和分析。

二、故障处理1. 故障现象分析：根据故障描述和现场观察，分析故障的可能原因，如触头不接触、触头烧损、机构卡滞等。

2. 排除外部因素：首先检查是否存在外部因素导致的故障，如输电线路是否正常、变电设备是否故障等。

3. 检查电气连接：对于触头不接触的故障，检查触头之间的电气连接是否松动、腐蚀等问题，并进行修复。

4. 清洁触头：对于触头烧损的故障，先切断电源，用酒精或去渍纸清洁触头表面，然后用细砂纸打磨并涂抹电触点油。

5. 修复传动机构：对于操作机构卡滞的故障，先切断电源，检查传动机构是否有卡滞或损坏的情况，并进行修复或更换。

6. 试运行和检验：处理完故障后，再次对载分接开关进行试运行和检验，确保故障得到彻底解决。

以上是一份完整的载分接开关检修维护故障处理范本，通过定期检修、清洁保养、润滑维护和强电试验等措施，可以有效地保证载分接开关的正常运行。

在故障处理过程中，通过故障现象分析、排除外部因素、检查电气连接、清洁触头、修复传动机构和试运行检验等步骤，可以快速准确地解决各种故障。

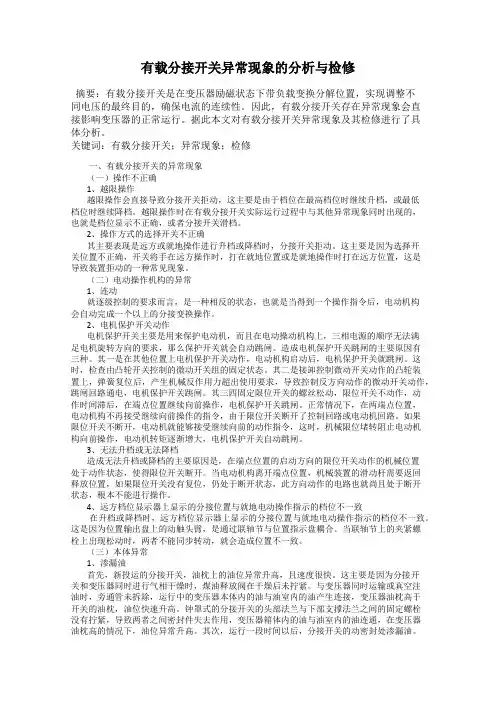

有载分接开关异常现象的分析与检修摘要：有载分接开关是在变压器励磁状态下带负载变换分解位置，实现调整不同电压的最终目的，确保电流的连续性。

因此，有载分接开关存在异常现象会直接影响变压器的正常运行。

据此本文对有载分接开关异常现象及其检修进行了具体分析。

关键词：有载分接开关；异常现象；检修一、有载分接开关的异常现象（一）操作不正确1、越限操作越限操作会直接导致分接开关拒动，这主要是由于档位在最高档位时继续升档，或最低档位时继续降档。

越限操作时在有载分接开关实际运行过程中与其他异常现象同时出现的，也就是档位显示不正确，或者分接开关滑档。

2、操作方式的选择开关不正确其主要表现是远方或就地操作进行升档或降档时，分接开关拒动。

这主要是因为选择开关位置不正确，开关将手在远方操作时，打在就地位置或是就地操作时打在远方位置，这是导致装置拒动的一种常见现象。

（二）电动操作机构的异常1、连动就逐级控制的要求而言，是一种相反的状态，也就是当得到一个操作指令后，电动机构会自动完成一个以上的分接变换操作。

2、电机保护开关动作电机保护开关主要是用来保护电动机，而且在电动操动机构上，三相电源的顺序无法满足电机旋转方向的要求，那么保护开关就会自动跳闸。

造成电机保护开关跳闸的主要原因有三种。

其一是在其他位置上电机保护开关动作，电动机构启动后，电机保护开关就跳闸。

这时，检查由凸轮开关控制的微动开关组的固定状态。

其二是接卸控制微动开关动作的凸轮装置上，弹簧复位后，产生机械反作用力超出使用要求，导致控制反方向动作的微动开关动作，跳闸回路通电，电机保护开关跳闸。

其三四固定限位开关的螺丝松动，限位开关不动作，动作时间滞后，在端点位置继续向前操作，电机保护开关跳闸。

正常情况下，在两端点位置，电动机构不再接受继续向前操作的指令，由于限位开关断开了控制回路或电动机回路。

如果限位开关不断开，电动机就能够接受继续向前的动作指令，这时，机械限位堵转阻止电动机构向前操作，电动机转矩逐渐增大，电机保护开关自动跳闸。

有载分接开关检测有载分接开关在变压器在带负荷的情况下切换电压，规程规定有载分接开关的试验和检查需一年进行一次，或按制造厂的要求进行，大修后及必要时应进行试验和检查标签：结构组成检；测试验项目1、有载分接开关主要的结构组成有载分接开关主要结构有：1）选择开关：变压器要调节电压，选择开关起到一个将适应于电压调整的分接头连接起来的作用。

2）切换开关：变压器在带负荷的情况下，切换电压作用。

为了能瞬时切断电流，完成分接过渡。

因此，它具有快速动作机构（俗称枪栓）。

3）过渡限流装置：在切换开关动作时，起到限制切换电流，减小电弧，防止短路的作用。

一般采用电阻来限制电流（俗称过渡电阻）。

2、有载分接开关的分类1）复合式（也称V型、F型）有载分接开关。

其特点是：选择开关和切换开关共为一体，共同装在一个油室内。

分接开关的油室与变压器本体油是隔开的。

由于选择开关和切换开关是装在一筒内，它的体积小，结构简单，造价低。

但它的充许电流小，一般用在较小型的变压器上。

2）组合式（也称M型）有载分接开关。

其结构特点是由选择开关和切换开关两部分组成。

切换开关是装在一个油室内，而选择开关是与变压器本体同在油箱内。

因切换开关动作时有电弧，会使油污染，因此要将它隔离开。

这种开关适应容量较大，电压高的变压器。

但它的造价比复合式开关要昂贵许多。

3、有载分接开关的检测试验项目（故障大修后，也可参照执行）1）触头接触压力检测。

分接选择器触头接触压力，在某个工作位置下，进行测量。

切换开关的触头接触压力则应对每对触头逐个进行测量。

测量方法：在有条件时，用拉力计与欧姆表（或灯泡）。

当拉力计缓慢拉起触头夹片时，欧姆表指针起始动作或连接的信号灯泡刚熄灭。

此时的拉力即为触头的压力。

在无这些设备时，用简单的办法：将触头调到要测试的位置，在动、定触头之间用一张0.12mm的电缆纸来回移动，刚能自由出入，测力计上所显示的力即为触头的接触压力。

2）转动力矩的测量。

测量转动力矩即测量驱动机构的最大旋转力矩。

ABB有载分接开关原理介绍载分接开关（Load Break Switch，简称LBS）是一种常用于电力系统中的开关设备，用于手动断开或合上电力电路。

该设备通过在负载电路上添加电感器来实现可靠的开关功能。

下面将详细介绍载分接开关的原理。

载分接开关由机构和电力部分组成。

机构部分包括操作机构、传动机构和连接机构，用于驱动和控制开关的动作。

电力部分由主触头、副触头和负荷开断电感器组成。

开关的动作由操作机构通过传动机构传递并连接到主触头。

操作机构通常由手柄、电机或电磁机构驱动，用于实现开关的手动或自动操作。

传动机构则将操作机构的力量传递给主触头，使其做出动作。

主触头是载分接开关的核心部分，负责断开或合上电路。

主触头由一对可移动的触片组成，一端连接到负荷侧，另一端连接到电源侧。

当开关处于断开状态时，主触头的触片分离，电路断开。

而当开关处于合上状态时，主触头的触片闭合，电路闭合。

副触头是连接到主触头的触片，用于实现负载分离的功能。

当开关断开时，副触头的触片断开，从而将负载与电源分离。

相反，当开关合上时，副触头的触片闭合，将负载与电源连接。

负荷开断电感器用于检测负荷开断状态，确保开关的安全操作。

当开关断开时，负荷开断电感器将通过电流变化或电磁作用产生信号，通常与操作机构或保护装置连接。

这样，在触发开关动作时，负荷开断电感器可以提供与负载状态相关的信号，从而确保开关正确地断开或合上电路。

除了上述组成部分，载分接开关还包括一些附加装置，如刀闸间隔、触头连接器等。

刀闸间隔用于提供对主触头的绝缘和隔离保护。

触头连接器用于连接主触头和负荷开断电感器，实现信号传递和控制。

总的来说，载分接开关通过机构和电力部分的协同工作，实现了可靠的电路断开和合上功能。

它在电力系统中起着重要的作用，用于手动和自动控制电力电路的状态。

其原理简单，操作方便，是维护和运行电力系统的一种重要设备。

有载分接开关工作原理一、什么是有载分接开关有载分接开关，简称有载开关，是电力系统中常见的一种开关设备。

它通常用于断开和接通电力系统中的负载，以及分隔电力系统中的不同部分。

二、有载分接开关的组成有载分接开关主要由以下几部分组成：1. 打开和关闭机构有载分接开关的打开和关闭机构由驱动装置、弹簧机构和触发装置组成。

驱动装置用于提供有力的机械力，将开关刀片从闭合位置转移到断开位置。

弹簧机构可以存储能量，并在需要时提供闭合力。

触发装置用于触发开关机械动作，使其从闭合位置转移到断开位置。

2. 刀闸系统刀闸系统由刀闸和固定触头组成。

刀闸通常由导电材料制成，可以在闭合位置提供电气连接。

固定触头通过刀闸与移动触头接触，形成稳定的电气连接。

3. 电气驱动系统电气驱动系统由电动机、变压器和控制电路组成。

电动机提供机械能，驱动开关的打开和关闭。

变压器用于将电力系统的高电压转换为适合开关操作的低电压。

控制电路则负责控制开关动作的时机和顺序。

三、有载分接开关的工作原理有载分接开关的工作原理可以分为以下几个步骤：1. 关闭状态在关闭状态下，刀闸处于闭合位置，固定触头与移动触头接触形成电气连接。

此时，电气系统中的电流可以通过开关流动。

2. 准备开关动作当需要打开开关时，控制电路接收到相应的信号，并输出控制信号。

控制信号将通过电动机和变压器，传递给驱动装置。

驱动装置接收到控制信号后，将提供足够的机械力，准备打开开关。

3. 打开开关驱动装置开始作用，将开关刀片从闭合位置转移到断开位置。

同时，弹簧机构提供闭合力，确保开关可靠地从闭合位置分离。

在打开过程中，移动触头与固定触头逐渐分离，从而中断了电气连接。

4. 过渡状态在开关刀片从闭合位置转移到断开位置的过程中，电气系统中的电流将通过电弧继续流动。

电弧形成时，电弧控制装置将提供相应的保护措施，以确保电弧的稳定和安全。

5. 完全开断当开关完全打开时，电弧将熄灭，电流被完全中断。

此时，开关成功分离了电力系统的不同部分。

有载分接开关作用
有载分接开关是一种用于电力变压器的装置，它的作用主要有以下几个方面：
1. 电压调节：通过有载分接开关，可以在不中断供电的情况下，根据电网电压的变化，灵活地调节变压器的分接头，从而实现对输出电压的稳定控制。

2. 提高功率因数：合理地选择分接头位置，可以改善变压器的功率因数，减少无功功率的传输，提高电网的运行效率。

3. 负载平衡：在多台变压器并联运行的情况下，有载分接开关可以帮助均衡各变压器的负载，延长设备的使用寿命。

4. 降低能耗：根据实际负荷情况进行电压调整，能够减少不必要的能量损耗，达到节能的效果。

有载分接开关对于确保电力系统的稳定运行、提高能效和满足不同负荷需求具有重要意义。

它是电力变压器中不可或缺的一部分，为电网的安全可靠供电提供了保障。

有载分接开关工作原理一、引言有载分接开关是电力系统中常用的一种开关设备，其主要作用是用于变压器的调节和控制。

本文将详细介绍有载分接开关的工作原理。

二、有载分接开关概述有载分接开关是一种能够在负载电流下进行分接切换的开关设备。

它通常被安装在变压器上，与变压器油箱相连。

有载分接开关可以通过控制电路来实现对变压器的输出电压进行调节和控制。

三、有载分接开关的结构有载分接开关通常由机构、触头、固定触头、动触头等部件组成。

其中机构部件主要用于控制动触头和固定触头之间的距离，以实现切换操作。

而触头则是实现导电连接的部件，其由铜合金材料制成，具有优良的导电性能。

四、有载分接开关工作原理1. 切换操作当需要对变压器输出电压进行调节时，先将机构部件打开，并将动触头与固定触头之间拉近一段距离。

然后，在保持负载电流不变的情况下，通过切换操作将负载电流从原先的固定触头切换到新的动触头上，从而实现变压器输出电压的调节。

2. 电磁感应有载分接开关在进行切换操作时，会产生较大的电磁感应。

这是由于当负载电流通过固定触头时，会在固定触头周围形成一个磁场。

而当负载电流通过动触头时，也会在动触头周围形成一个磁场。

两个磁场之间产生了相互作用，从而引起了较大的电磁感应。

3. 熔断保护有载分接开关在工作过程中，可能会遭受到过大的负载电流冲击。

为了避免设备损坏，有载分接开关通常配备了熔断保护装置。

当负载电流超过设定值时，保护装置将自动切断电路，从而保护设备不受损坏。

五、总结有载分接开关是一种常用于变压器调节和控制的开关设备。

其工作原理主要包括切换操作、电磁感应以及熔断保护等方面。

只有深入理解了这些原理才能更好地应用有载分接开关，提高电力系统的稳定性和可靠性。

有载分接开关的分类1. 引言有载分接开关是电力系统中常用的一种电气设备，用于实现电力系统的分接和接通操作。

它具有可靠性高、操作简便、维护方便等优点，在电力系统的运行和维护中起着重要的作用。

本文将对有载分接开关进行分类，并对各类开关的特点和应用进行详细介绍。

2. 分类根据不同的分类标准，有载分接开关可以分为以下几类：2.1 按操作方式分类根据操作方式的不同，有载分接开关可以分为手动操作开关和电动操作开关两类。

2.1.1 手动操作开关手动操作开关是通过人工力量进行操作的开关，一般采用手柄、旋钮等机械装置来实现。

手动操作开关具有结构简单、可靠性高的特点，适用于一些较小的电力系统或者需要人工干预的场合。

2.1.2 电动操作开关电动操作开关是通过电动机或电磁铁等电动装置进行操作的开关。

电动操作开关具有操作方便、精度高等特点，适用于大型电力系统或需要远程操作的场合。

2.2 按分接方式分类根据分接方式的不同，有载分接开关可以分为手动分接开关和自动分接开关两类。

2.2.1 手动分接开关手动分接开关是需要人工干预才能进行分接操作的开关。

手动分接开关通常采用机械传动装置，通过手动操作来改变分接位置。

手动分接开关具有结构简单、可靠性高的特点，适用于对分接位置要求不高的场合。

2.2.2 自动分接开关自动分接开关是通过自动控制装置进行分接操作的开关。

自动分接开关可以根据电力系统的负荷情况、电压变化等参数进行自动调节，以实现电力系统的稳定运行。

自动分接开关具有响应速度快、精度高等特点，适用于对分接位置要求较高的场合。

2.3 按电压等级分类根据电压等级的不同，有载分接开关可以分为低压开关和高压开关两类。

2.3.1 低压开关低压开关适用于额定电压在1000V以下的电力系统。

低压开关通常采用空气开关、真空开关等技术，具有结构简单、价格低廉等特点。

2.3.2 高压开关高压开关适用于额定电压在1000V以上的电力系统。

高压开关通常采用油浸开关、SF6开关等技术，具有绝缘性能好、灭弧能力强等特点。

有载分接开关的参数特点介绍载分接开关是一种用于配电系统中的电器设备，具有很多参数特点。

以下是载分接开关的参数特点的介绍：1.额定电流：载分接开关的额定电流是指设备能够正常工作的最大电流。

根据不同的应用需求，载分接开关的额定电流可以有不同的选择，一般可以从几十安培到几千安培不等。

2.额定电压：载分接开关的额定电压是指设备能够正常工作的最大电压。

根据不同的配电系统的要求，载分接开关的额定电压可以有不同的选择，一般可以从几百伏到几万伏不等。

3.打开和关闭时间：载分接开关的打开和关闭时间是指设备完成打开和关闭操作所需要的时间。

这个参数特点对于一些要求快速断电和接通的应用尤为重要，如电力系统中的短路保护。

4.隔离能力：载分接开关的隔离能力是指设备在切断电路后，确保电路两端之间没有电气连接的能力。

隔离能力对于维护和操作电力系统的安全性非常重要。

5.短路电流承受能力：载分接开关的短路电流承受能力是指设备能够承受和切断的最大短路电流。

短路电流是系统中发生故障时可能产生的高电流，载分接开关必须能够承受和切断这些高电流以保护系统的正常工作。

6.绝缘水平：载分接开关的绝缘水平是指设备在负载切换或故障情况下两个回路之间的绝缘性能。

绝缘水平对于保证电力系统的稳定性和安全性非常重要。

7.耐受过电压能力：载分接开关的耐受过电压能力是指设备能够承受的过电压幅值和持续时间。

过电压是指电力系统中出现的瞬时电压超过额定电压的情况，载分接开关必须能够承受和切断这些过电压以保护系统的正常工作。

8.湿度和温度条件：载分接开关的湿度和温度条件是指设备能够正常工作的环境湿度和温度范围。

这个参数特点对于电力系统中一些特殊环境下的应用非常重要，如高湿度和高温度环境。

9.开关寿命：载分接开关的开关寿命是指设备能够正常工作的次数。

开关寿命与设备的制造质量和设计有关，一般可以从几千次到几十万次不等。

10.安装和维护要求：载分接开关的安装和维护要求是指设备的安装、操作和维护所需的技术要求和工具。
