华明CV有载分接开关说明书

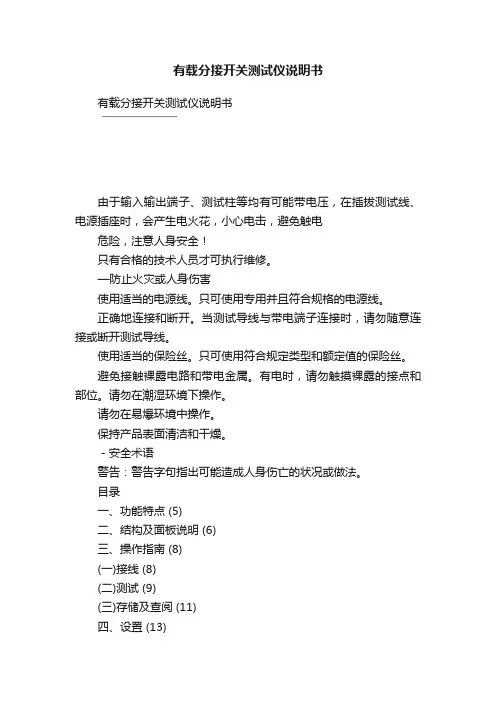

有载分接开关测试仪说明书有载分接开关测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、功能特点 (5)二、结构及面板说明 (6)三、操作指南 (8)(一)接线 (8)(二)测试 (9)(三)存储及查阅 (11)四、设置 (13)五、测试仪记录波形判读说明 (14)(一)测量记录过程的理想直流波形及测试规范 (14)(二)直流电流示波图形的判读说明 (15)一．功能特点电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。

它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

该仪器具有对所测数据进行分析、存贮、打印等功能。

解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.电力变压器有载开关测试仪有以下几种优点：——光线示波器功能仪器分三通道，可同时记录A,B,C三相过渡过程中所有过度及跳变的过程，包括可看出跳变点的时间值。

不受天气引响，功能远比光线示波器优越。

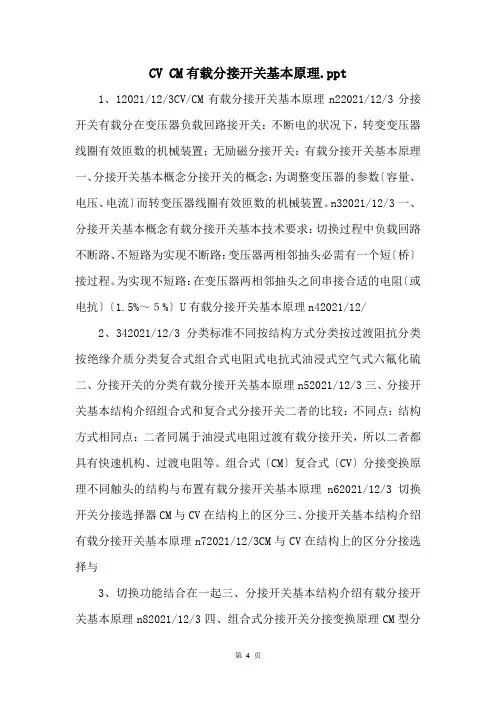

CV CM有载分接开关基本原理.ppt1、12021/12/3CV/CM有载分接开关基本原理n22021/12/3分接开关有载分在变压器负载回路接开关：不断电的状况下，转变变压器线圈有效匝数的机械装置；无励磁分接开关：有载分接开关基本原理一、分接开关基本概念分接开关的概念：为调整变压器的参数〔容量、电压、电流〕而转变压器线圈有效匝数的机械装置。

n32021/12/3一、分接开关基本概念有载分接开关基本技术要求：切换过程中负载回路不断路、不短路为实现不断路：变压器两相邻抽头必需有一个短〔桥〕接过程。

为实现不短路：在变压器两相邻抽头之间串接合适的电阻〔或电抗〕〔1.5%～５%〕U有载分接开关基本原理n42021/12/2、342021/12/3分类标准不同按结构方式分类按过渡阻抗分类按绝缘介质分类复合式组合式电阻式电抗式油浸式空气式六氟化硫二、分接开关的分类有载分接开关基本原理n52021/12/3三、分接开关基本结构介绍组合式和复合式分接开关二者的比较：不同点：结构方式相同点：二者同属于油浸式电阻过渡有载分接开关，所以二者都具有快速机构、过渡电阻等。

组合式〔CM〕复合式〔CV〕分接变换原理不同触头的结构与布置有载分接开关基本原理n62021/12/3切换开关分接选择器CM与CV在结构上的区分三、分接开关基本结构介绍有载分接开关基本原理n72021/12/3CM与CV在结构上的区分分接选择与3、切换功能结合在一起三、分接开关基本结构介绍有载分接开关基本原理n82021/12/3四、组合式分接开关分接变换原理CM型分接开关10193W分接变换原理图有载分接开关基本原理n92021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n102021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n112021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n122021/12/3CM型分接开关10193W分接变换原理4、图四、组合式分接开关分接变换原理有载分接开关基本原理n132021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n142021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n152021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n162021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n172021/12/3CM型分接开关10193W分接变换原理图四、5、组合式分接开关分接变换原理有载分接开关基本原理n182021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n192021/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n202121/12/3CM型分接开关10193W分接变换原理图四、组合式分接开关分接变换原理有载分接开关基本原理n212021/12/3五、组合式分接开关切换原理有载分接开关基本原理n222021/12/3五、组合式分接开关切换原理有载分接开关基本原理n232021/12/3五、组合式分接开关切换6、原理有载分接开关基本原理n242021/12/3五、组合式分接开关切换原理有载分接开关基本原理n252021/12/3五、组合式分接开关切换原理有载分接开关基本原理n262021/12/3五、组合式分接开关切换原理有载分接开关基本原理n272021/12/3五、组合式分接开关切换原理有载分接开关基本原理n282021/12/3五、组合式分接开关切换原理有载分接开关基本原理n292021/12/3五、组合式分接开关切换原理有载分接开关基本原理n302021/12/3切换开关分接选择器快速机构油室过渡电阻器切换机构转换选择器触头系统级进传动机构分接开关六、分接开关的结构7、组成与功能分接开关各组成部分在执行不断路、不短路的切换过程各司其职有载分接开关基本原理n312021/12/3一〕快速机构——OLTC切换机构的执行机构。

型真空有载分接开关VCV型真空有载分接开关HM0.460.4101说 明1. 在使用本产品前请仔细阅读本说明书2. VCV开关维护应有华明的专业维护人员进行3. 随着产品的不断改进提升，华明对提供的技术数据、使用说明书与技术资料保留更改权利4. 对于特殊产品的技术数据、使用环境与华明可以进行客户化定制1目 录1. 概述 (3)2. 分接开关技术参数 (5)3. 分接开关的整体结构介绍 (8)4. 调压绕组和分接开关分接头的连接 (10)5. 选择开关变换顺序 (11)6. 分接开关基本电路图 (12)7. 分接开关的安装 (13)8．干燥处理和注油 (15)9．管接头 (16)10．电动机构、伞齿轮盒和传动轴的安装 (17)11．分接开关在变压器厂的试运行 (17)12．变压器到现场的运输 (18)13．在现场投入运行 (18)14．运行中的监视 (18)15．检查 (19)16. 分接开关成套范围 (19)17. 附录 (20)2VCV 型真空有载分接开关HM0.460.41011、概述VCV型真空有载分接开关（以下简称分接开关）是一种复合式分接开关，把切换和选择的功能合二为一。

本型分接开关借助于开关头部法兰安装于变压器箱盖上。

分接开关可带或不带装转换选择器，分接开关不带转换选择器时，分接工作位置最多为12个，带转换选择器时，分接工作位置最多为23个。

本使用说明书包括了下述标准规格型号分接开关(带转换选择器和不带转换选择器)安装和使用所需的资料. 用于中性点调压的三相分接开关 VCVIII350Y、VCVIII500Y。

用于任何接法的三相分接开关： VCVIII350D、VCVIII500D。

单相有载分接开关： VCVI350、VCVI500。

VCVIII-500Y/40.5-10193W VCVIII-500D/40.5-10070 例：VCVIII500Y/72.5-10193W VCV 型分接开关，三相，最大额定通过电流500A，设备最高工作电压72.5kV，Y 接，19个工作位置，3个中间位置，带极性选择器。

有载分接开关用户培训教材一. 概述1． 调压手段 电压质量指标定义：%100×−=ΔNN U U U U ； 电压质量指标规定：，超标要求调压。

%5±调压手段：改变电源电压或电压损耗。

1） 改变电源电压①发电机调压：调节励磁电流，调压范围仅为5％，适用于单一发电机电网； ②变压器调压：改变分接位置，调节电压比；无载调压——停电调节分接位置，采用无励磁分接开关（简写OCTC ）； 有载调压——带负载调节分接位置，采用有载分接开关（简写OLTC ）； 变压器调压一般在高压侧采用OLTC 调压，中压侧或低压侧采用OCTC 调压；2） 改变电压损耗① 变更电力网参数：改变线路电阻R （截面）和线路阻抗X C 或X L （串联电容器或电抗器）来实现。

② 调节无功补偿：无功，起着的作用，调压手段有调相机或投切电↑↓Q ↑↓U 调压新动态：先调节Q —→仍达不到调压要求—→再调OLTC 的综合治理。

2． OLTC 用途1）调压——U 达恒定，提高供电质量；2）联网、调节负荷潮流——采用OLTC 实现联网，改变分接位置调节Q （无功）与P （有功）的负荷；3）挖掘设备Q 与P 的出力——CX U Q 2=，调出U ↑—→Q ；P ＝UI ，I ＝恒定值（温升限制），调出U ↑—→P （有功）↑；↑↑4）工业变带负载调I、U 或P，提高产品质量和产量，节约用电；5）特殊场合调压要求（如剧场灯光调节）；3. 定义与分类1）定义（参照GB2900.15和GB10230术语）①“器”与“开关”的概念区别a. “器”：能载流、不能通断的装置，特征是“无电弧”产生；b. “开关”：能载流和通断的装置，特征是“有电弧”产生；注意：分接选择器与选择开关的概念不能混为一谈。

②“触头”概念区别a. 主触头——长期载流触头，不用于通断负载；b. 联结触头——也是长期载流触头，不用于通断负载，起电路连接之用；c. 主通断触头——直接与变压器连通、不带过渡阻抗，可通断负载的触头；d. 过渡触头——带过渡阻抗与变压器连通、可通断负载的触头；③分接变换术语a. 分接变换——从一个分接开始到完全转移到相邻另一分接的全部过程；b. 操作循环——OLTC 从一个端部变换到另一端部位置，再回到开始位置的动作。

型真空有载分接开关VCV型真空有载分接开关HM0.460.4101说 明1. 在使用本产品前请仔细阅读本说明书2. VCV开关维护应有华明的专业维护人员进行3. 随着产品的不断改进提升，华明对提供的技术数据、使用说明书与技术资料保留更改权利4. 对于特殊产品的技术数据、使用环境与华明可以进行客户化定制1目 录1. 概述 (3)2. 分接开关技术参数 (5)3. 分接开关的整体结构介绍 (8)4. 调压绕组和分接开关分接头的连接 (10)5. 选择开关变换顺序 (11)6. 分接开关基本电路图 (12)7. 分接开关的安装 (13)8．干燥处理和注油 (15)9．管接头 (16)10．电动机构、伞齿轮盒和传动轴的安装 (17)11．分接开关在变压器厂的试运行 (17)12．变压器到现场的运输 (18)13．在现场投入运行 (18)14．运行中的监视 (18)15．检查 (19)16. 分接开关成套范围 (19)17. 附录 (20)2VCV 型真空有载分接开关HM0.460.41011、概述VCV型真空有载分接开关（以下简称分接开关）是一种复合式分接开关，把切换和选择的功能合二为一。

本型分接开关借助于开关头部法兰安装于变压器箱盖上。

分接开关可带或不带装转换选择器，分接开关不带转换选择器时，分接工作位置最多为12个，带转换选择器时，分接工作位置最多为23个。

本使用说明书包括了下述标准规格型号分接开关(带转换选择器和不带转换选择器)安装和使用所需的资料. 用于中性点调压的三相分接开关 VCVIII350Y、VCVIII500Y。

用于任何接法的三相分接开关： VCVIII350D、VCVIII500D。

单相有载分接开关： VCVI350、VCVI500。

VCVIII-500Y/40.5-10193W VCVIII-500D/40.5-10070 例：VCVIII500Y/72.5-10193W VCV 型分接开关，三相，最大额定通过电流500A，设备最高工作电压72.5kV，Y 接，19个工作位置，3个中间位置，带极性选择器。
