探究串并联电路中电压和电流的特点

串并联电路电流、电压特点
串联电路
定义： 把元件逐个顺次连接起来组
成的电路，称为串联电路。
串 联 电 路
特点： 电流路径唯一，开关位置任意。
提出问题
串联电路中各处的电流有什么关系
猜想与假设
（1）电流是由大到小的，电流每经过一个小灯 泡，就消耗一部分电能，回到负极时就小了。 （2）小灯泡一样亮，电路中各处的电流应该 相同。 （3）电流有时大有时小。如大灯泡较亮，它需 要的电流大，小灯泡暗，需要的电流就小，好像 与用电器有关。 （4）靠近电源正负极的地方应大些。应该与电 源位置有关。
进行实验与收集证据 分组 A点的电流IA B点的电流IB C点的电流IC 1 2 3
得出结论
并联电路:干路电流等于各支路电流之和.
并联电路电压的特点：
用电压表分别L1，L2和电源两端的电压
L1
L2 S
结论：U = U1 = U2 电源电压等于各部分支路两端的电压
电 路 图
电流 电压
串联电路
并联电路
用电池、导线、一个开关、两个灯泡组成并 联电路。然后在干路的A点接入电流表，测 出A点的电流；再在两条支路上分别接入电 流表。测出两条支路上的B点、C点的电流。
AA
AB
A
C
甲:测量干路A点电流 乙:测量支路B点电流 丙:测量支路C点电流
L1 L2 S
支路1
A —
L1
支路2
L2 S
干路
干路
用电流表分别测出支路1、支路2、干路的电流 大小，最后比较它们三者之间关系。
特点：断断开开干一路条，支整路个，电不路影形响成别开的路支；路。
提出问题 两个小灯泡组成的并联电路，干路和
支路电流有什么关系？

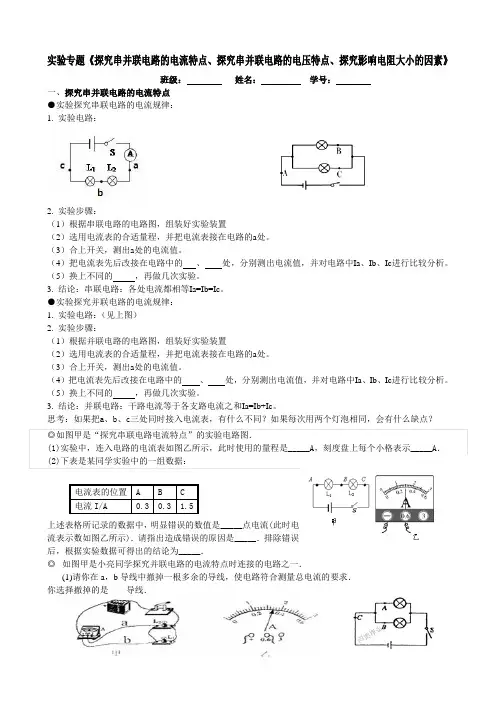

实验专题《探究串并联电路的电流特点、探究串并联电路的电压特点、探究影响电阻大小的因素》班级： 姓名： 学号： 一、探究串并联电路的电流特点 ●实验探究串联电路的电流规律： 1. 实验电路：2. 实验步骤：（1）根据串联电路的电路图，组装好实验装置（2）选用电流表的合适量程，并把电流表接在电路的a 处。

（3）合上开关，测出a 处的电流值。

（4）把电流表先后改接在电路中的 、 处，分别测出电流值，并对电路中Ia 、Ib 、Ic 进行比较分析。

（5）换上不同的 ，再做几次实验。

3. 结论：串联电路：各处电流都相等Ia=Ib=Ic 。

●实验探究并联电路的电流规律： 1. 实验电路：（见上图） 2. 实验步骤：（1）根据并联电路的电路图，组装好实验装置（2）选用电流表的合适量程，并把电流表接在电路的a 处。

（3）合上开关，测出a 处的电流值。

（4）把电流表先后改接在电路中的 、 处，分别测出电流值，并对电路中Ia 、Ib 、Ic 进行比较分析。

（5）换上不同的 ，再做几次实验。

3. 结论：并联电路：干路电流等于各支路电流之和Ia=Ib+Ic 。

思考：如果把a 、b 、c 三处同时接入电流表，有什么不同？如果每次用两个灯泡相同，会有什么缺点？2______．纠正错误做法后，记录的数据如上表所示．在对数据进行分析和论证时，小明认为该实验应有如下结论：①并联电路中各支路电流都相等；②干路电流与支路电流的关系为I干=nI支．(n为支路条数)其他同学认为以上结论是错误的，请你说明小明错误的原因是_____．(3)为了得到正确的结论他们更换了新的器材重新进行实验．他们更换的新器材是：_____．这时又有同学提出可以添加一个滑动变阻器连接在干路上，添加此器材的好处_____．(4)根据他们最终的探究得到的实验结论是：_____．二、探究串、并联电路中的电压规律实验●实验探究串联电路电压规律：1．实验器材：电源、导线、开关、灯座、小灯泡、电压表。

在实际应用中：应根据具体需求选择合适的电路连接方式。如果需要高电阻、低电流 可以使用串联电路；如果需要低电阻、高电流可以使用并联电路
在实验过程中：应尽量减小误差对实验结果的影响。例如使用高精度的测量设备、多 次测量求平均值、控制环境因素等
实验结论与建议
8.实验拓展与延 伸
实验拓展与延伸 实验的拓展
根据实验数据， 我们可以得出以
下结论
数据处理与结论
在串联电路中
各元件的电流相同，总电压等于各元件电压之和。这使得串联电路可以承载较大的电流，适用于 需要高电流的应用，例如灯泡的点亮等。但是，当其中一个元件损坏时，整个电路将无法工作
在并联电路中
各元件的电压相同，总电流等于各元件电流之和。这使得并联电路可以提供稳定的电压供应，适 用于需要稳定电压的应用，例如大脑等。但是，当其中一个元件损坏时，整个电路将受到影响
复杂电路分析：可以尝试构建更复杂的电路，包括 串联、并联以及混合连接方式，进行实验和分析
实验的延伸
电路设计：根 据实验结果， 可以尝试设计 满足特定要求 的电路，例如 设计一个同时 具有高电阻和 低电阻特性的 混合电路
实验拓展与延伸
实际应用：了 解串联和并联 电路在实际生 活中的应用场 景，如家庭电 路、电子设备 等。可以尝试 分析和解释这 些设备的工作 原理
实验原理
串联电路和并联电路是 电路的基本连接方式， 其特点主要受到电流、
电压和电阻的影响
串联电路中，各元件的
电流相同，总电压等于
各元件电压之和；而并
x
联电路中，各元件的电
料
3 实验设备与材料
电源
电阻器(2个)
电流表(1个)
电压表(1个)
开关(2个) 导线若干

初中物理串联电路和并联电路的特点总结串联电路和并联电路是电路中最基本的两种电路方式，它们在电流、电压和电阻方面有着不同的特点。

```-----R1-------R2-------R3-----，E，，-------------------```1.电压特点：串联电路中的总电压等于各个电阻上的电压之和。

即V=V1+V2+V3+...+Vn。

这是因为电流在各个电阻上产生的电压相加。

2.电流特点：串联电路中的电流是恒定的，即电流穿过每个电阻的电流相等。

这是因为串联电路中只有一个电流路径，电流只能按照相同的大小依次通过每个电阻。

3.电阻特点：串联电路中的总电阻等于各个电阻的电阻之和。

即R=R1+R2+R3+...+Rn。

这是因为串联电路中电阻依次连接，总电阻等于各个电阻的叠加。

```-----R1--------------R2-------，E，，-----R3--------------R4-------```1.电压特点：并联电路中的各个电阻上的电压相等。

这是因为并联电路中各个电阻之间是平行连接，它们都在相同的电压下工作。

2.电流特点：并联电路中的总电流等于各个支路电流之和。

即I=I1+I2+I3+...+In。

这是因为并联电路中电流会按照一定比例分配到不同的分支。

3.电阻特点：并联电路中的总电阻的倒数等于各个电阻的倒数之和的倒数。

即1/R=1/R1+1/R2+1/R3+...+1/Rn。

这是因为并联电路中电阻分流，总电阻等于各个电阻的倒数之和的倒数。

综上所述，串联电路和并联电路在电流、电压和电阻方面有着不同的特点。

串联电路中电流恒定，电压和电阻相加；并联电路中电压相等，电流分流，总电阻等于各个电阻的倒数之和的倒数。

了解串联电路和并联电路的特点对于理解电路的工作原理和进行电路设计都是非常重要的。
