格拉段QZ082基站光纤直放站问题处理

直放站故障抢修指南第一节：室内2W射频：一.下行链路：1.故障现象：无信号输出或弱信号输出，故障分析：可能是下行HPA坏。

（这种情况在解决了UNLOCK问题后是遇到最多的。

现场判断方法：正常工作的高功放是很烫手的，坏高功放为温热，差异明显。

）故障处理：更换HPA。

2.故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针断，下行XCVR损坏。

故障处理：换XCVR。

3故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针没接好，XCVR未工作。

故障处理：把给XCVR供电的针接好。

4.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（27V不正常，给下行HPA供电不正常，下行HPA不工作）。

故障处理：换电源模块。

5.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（9V不正常，给其他模块供电不正常）。

故障处理：换电源模块。

6.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK。

故障处理：换芯片。

7.故障现象：无信号输出，故障分析：上下行均UNLOCK，但已换过芯片。

故障处理：换主控板。

8.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK，或者上行UNLOCK，下行LOCK，或者上行LOCK，下行UNLOCK。

此时已换过芯片或主控板。

故障处理：重新插牢PLL的数据线。

（经我研究发现，此数据线一头管上行，一头管下行，都插牢上下行均LOCK，如果一端没插牢就会出现以前就发现但一直没有解决的一个LOCK另一个UNLOCK的现象。

）9.故障现象：无信号输出或弱信号输出，故障分析：给下行LNA供电的针断或未接好。

故障处理：换LNA或接好针。

10.故障现象：无信号输出，软件显示下行输出功率非常高，30或40多dBm，故障分析：下行HPA很烫。

故障处理：此时的HPA已坏，换HPA。

二.上行链路：11.故障现象：有信号输出，但打不了电话或接续很慢（TX adjust值为正的20-30，30多以上就无法接续。

直放站信号覆盖异常及故障、告警处理方法结合江汉联通2012年汉宜城际高速铁路采用直放站覆盖方式建设期间、开通期间及运行过程中产生的多处信号覆盖异常、信号不稳定、基站信源站点告警、基站信源站点故障、直放站设备故障、直放站设备告警等的问题分析及相关处理方法做了一个总结，现记录如下：一、直放站开通前后遇到的各种问题现象:（一）、开通前期所遇到的故障、告警等问题现象：1、GSM信源设备产生的故障、告警：故障现象：信号稳定但通过网管监控发现基站存在分集接受丢失、RX分路接收不平衡、无法找到A接收器端的RX路径等接收不平衡告警，这些告警造成移动用户无法正常通话。

产生原因及相应处理方法：施工工艺缺陷：施工过程中对施工质量没严格要求，在MU至RRU及RRU到近端机各处连接的馈线接续方式及手法不到位，造成馈线接头和馈线连接处松动。

处理方法为施工整改，将不规范处补规范。

上下行增益不平衡：信源设备上下行两端增益不平衡造成的分集接收告警。

处理方法为在天馈线连接处加一个3DB负载促使其达到平衡。

二、开通后遇到各种问题的相应原因分析及处理方法：（一）、无信号故障现象：信号场强低于通话要求（要求：室外≥-85dBm）造成移动手机用户无法正常通话。

分为覆盖区无信号和非覆盖区无信号。

产生原因及相应处理方法：1、覆盖区无信号1)直放站不工作（如停电、设备硬件故障），导致无信号输出。

可通过直放站监控中心远程查询设备的运行情况，包括状态信息和参数信息中的下行输入、输出功率电平值等。

若查实为直放站设备故障所致，请致电各设备厂家协助处理。

2)直放站设备增益不足，导致输出信号变弱。

当前直放站设备下行输入功率电平值（由监控中心可查询到）较站点开通时下行输入功率电平值（可查设计或竣工文件）无较大变化（±5dB内）；当前直放站设备下行输出功率电平值（由监控中心可查询到）较站点开通时下行输出功率电平值（可查设计或竣工文件）变化较大（±5dB以上）。

直放站与分布系统典型故障处理案例1.故障现象：室内分布信号泄漏问题的分析上海中土大厦酒店，维护测试人员发现酒店信号泄漏严重，离大楼10米，室内信号在-60dBm左右，根据室内信号覆盖要求：离楼宇10米以外，室内泄漏信号电平应在-85dBm以下。

故障分析:在维护过程中，发现有较多的站点由于设计或施工方面的原因，造成室内信号覆盖楼宇信号泄漏。

主要有以下几种情况容易造成信号泄漏：一、特殊区域的天线安装不合理或电平过高，主要为楼宇大门口外墙体为玻璃结构，楼面狭长过道正对窗口等区域；二、有源设备未经调试或调试不当，造成楼层信号过强；三、早期室内覆盖站点，由于设计天线电平口功率过高，造成楼宇整体信号偏强；四、楼宇结构不同问题造成信号泄漏；五、施工过程由于没有按照设计位置安装，造成信号分布不均。

处理过程：在酒店大堂，我们测试记录室内信号（LAC:6261、CH：34、CID：14081、电平-40dBm），然后测试离楼宇10米外区域，观察记录信号（LAC:6261、CH：34、CID：14081、电平-65dBm），其LAC、CID和CH与室内信号一致，排除了存在同频干扰情况。

可以确定中土大酒店确实存在信号泄漏问题。

其次我们需要对楼宇进行详细的信号覆盖测试，大楼高层测试：过道信号平均电平在-55dBm，窗边信号电平在-75dBm左右；大楼低层测试：三、四层东面及北面窗边信号电平在-44dBm~55dBm，二层窗边电平在-55dBm左右，一层门口及窗边电平在-55dBm左右，其余区域信号电平在-65dBm左右，最差电平在-75dBm。

可以判定造成酒店信号泄漏的区域主要为1~4层等低层。

我们对大楼低层的信号分布和楼层结构情况进行分析，二楼和四楼楼层结构情况与三楼类似，酒店大堂比较空旷，外墙都是玻璃，对信号衰减很小，不利于实现对室内信号覆盖的有效控制，造成信号泄漏。

在2~4F非营业时间用负载将1~4层信号逐一进行屏蔽测试，然后我们对大楼四周离楼10米以外区域进行测试，发现室内信号邻频不可见，锁频测试室内信号都在-90dBm 以下。

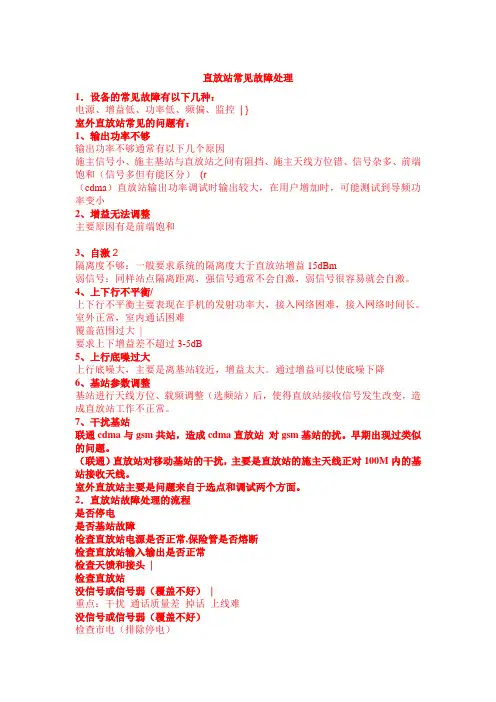

直放站常见故障处理1．设备的常见故障有以下几种：电源、增益低、功率低、频偏、监控| }室外直放站常见的问题有：1、输出功率不够输出功率不够通常有以下几个原因施主信号小、施主基站与直放站之间有阻挡、施主天线方位错、信号杂多、前端饱和（信号多但有能区分）(r（cdma）直放站输出功率调试时输出较大，在用户增加时，可能测试到导频功率变小2、增益无法调整主要原因有是前端饱和3、自激2隔离度不够：一般要求系统的隔离度大于直放站增益15dBm弱信号：同样站点隔离距离，强信号通常不会自激，弱信号很容易就会自激。

4、上下行不平衡/上下行不平衡主要表现在手机的发射功率大，接入网络困难，接入网络时间长。

室外正常，室内通话困难覆盖范围过大|要求上下增益差不超过3-5dB5、上行底噪过大上行底噪大，主要是离基站较近，增益太大。

通过增益可以使底噪下降6、基站参数调整基站进行天线方位、载频调整（选频站）后，使得直放站接收信号发生改变，造成直放站工作不正常。

7、干扰基站联通cdma与gsm共站，造成cdma直放站对gsm基站的扰。

早期出现过类似的问题。

（联通）直放站对移动基站的干扰，主要是直放站的施主天线正对100M内的基站接收天线。

室外直放站主要是问题来自于选点和调试两个方面。

2．直放站故障处理的流程是否停电是否基站故障检查直放站电源是否正常,保险管是否熔断检查直放站输入输出是否正常检查天馈和接头|检查直放站没信号或信号弱（覆盖不好）|重点：干扰通话质量差掉话上线难没信号或信号弱（覆盖不好）检查市电（排除停电）基站是否有故障（排除导频信号）|检查直放站电源`选频模块低噪和功放干扰上行增益过大上行低噪或功放损坏杂散信号过大通话质量差上行还是下行上行增益过低覆盖是否良好直放站噪声是否过大频率是否偏移掉话是否接头接触不良是否有切换频点是否正确是否有邻频或互调干扰上线难上行增益低上下行不平衡上行低噪或功放故障基站容量不够直放站工程安装时常见问题解答1）直放站覆盖区域内，手机接收场强很好，但无法拨打电话这个问题分析有几种可能：1施主信号是否正常；2输入信号不能太强，范围大概在-60dBm至-35dBm之间；3施主、重发天线的隔离度是否能满足要求，有没有自激现象；4调整设备时上下行链路是否平衡，重新调整上下行增益；5对于光纤直放站要考虑时延的问题，基站的搜索窗是否够大，对于GSM设备要考虑TA值的设置；6查看设备上行链路是否正常2）放站输出功率很小，无法满足覆盖要求分析：1输入信号强度是否符合设备增益要求；2下行增益调节范围是否标准；3 ALC开关是否起控，将ALC关闭，看看输出功率是否正常；4测试设备下行链路模块是否正常3）本地监控无法与设备通讯分析：1检查监控板供电是否正常；2检查监控软件的版本是否正确；3光纤直放站要检查主、从机光输出功率是否正常，光路损耗是否正常，光收发模块是否正常；4检查监控板的CPU程序和EPLD程序版本是否正确；5如果以上检查没有发现异常，更换监控板4）功率指示不准分析：1检测直放站直放站功放输出到监控的线缆是否连接好；2直放站的使用电磁环境复杂，现场电磁环境下的功率指示可能与生产测试时加纯净的信道信号差异较大，功率指示会有差异；3现场可微调监控板上的电位器JW3(上行)、JW5(下行)。
