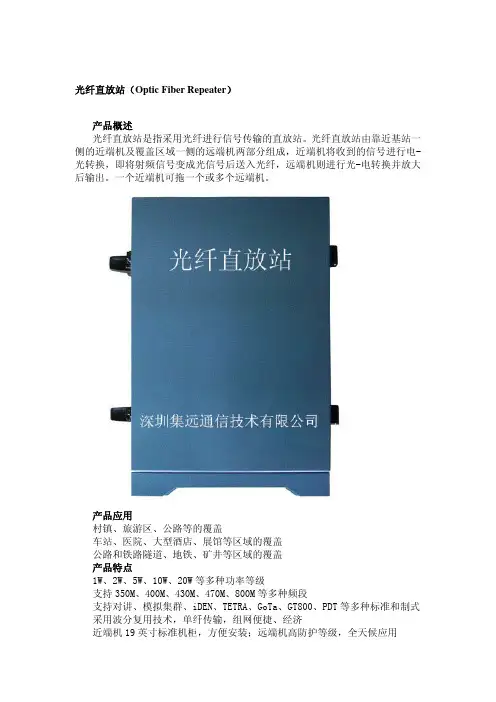

光纤直放站（Optic Fiber Repeater）产品概述光纤直放站是指采用光纤进行信号传输的直放站。
光纤直放站由靠近基站一侧的近端机及覆盖区域一侧的远端机两部分组成，近端机将收到的信号进行电-光转换，即将射频信号变成光信号后送入光纤，远端机则进行光-电转换并放大后输出。
一个近端机可拖一个或多个远端机。
产品应用村镇、旅游区、公路等的覆盖车站、医院、大型酒店、展馆等区域的覆盖公路和铁路隧道、地铁、矿井等区域的覆盖产品特点1W、2W、5W、10W、20W等多种功率等级支持350M、400M、430M、470M、800M等多种频段支持对讲、模拟集群、iDEN、TETRA、GoTa、GT800、PDT等多种标准和制式 采用波分复用技术，单纤传输，组网便捷、经济近端机19英寸标准机柜，方便安装；远端机高防护等级，全天候应用技术参数技术参数（Specification） 序号(No. ) 项目（Main Item）上行（UpLink） 下行（DownLink）1 频率范围（Frequency Range） 136～174MHz；350～380MHz； 380～400MHz；400～430MHz； 450～470MHz；806～869MHz。
2 带宽（Bandwidth） 2M～25MHz（用户指定）远端机（Remote） 0dBm±2dB 30/33/37/40/43dBm±2dB基站耦合型(RF Cable toBTS) 0dBm±2dB 0dBm±2dB3输出功率（Output Power）近端机（Master）空中耦合型(Wireless toBTS)27/30/33/37dBm±2dB0dBm±2dB 远端机（Remote） 50dB±3dB 55dB±3dB基站耦合型(RF cable toBTS)20dB±3dB 20dB±3dB4最大增益（Maximum Gain）近端机（Master）空中耦合型(Wireless toBTS)55dB±3dB 55dB±3dB5 自动电平控制范围（ALC Range） ≥30 dB6 增益调节范围及步进(Gain Adjust) 31dB in 1dB steps7 噪声系数（Noise Figure） ≤5dB8 时延（Group Delay） ＜2.5us9 带内波动（In-band Flatness） ≤±1.5dB10 互调衰减（Inter-modulation Attenuation） ≤-45dBc（带内）≤-36dBm/30KHz at 9KHz～1GHz 11 杂散发射（Spurious Emission）≤-30dBm/30KHz at 1GHz～12.75GHz12 输入输出驻波比（VSWR） ≤1.513 防护等级(Protection Class) IP55 or IP65远端机（Slave） 110V AC or 220V AC14 电源（Power Supply）近端机（Master） 48V DC or 110V AC or 220V AC15 阻抗（Impedance） 50Ω16 射频接口（RF Connector） N Female17 光纤波长（Optical Wavelength） 1310nm or 1550nm18 光纤接口（Optical Interface） FC/APC or FC/PC19 光输出功率（Optic Output Power） 0dBm or 用户指定20 工作温度（Work Temperature） -25℃～+55℃21 相对湿度（Relative Humidity） ≤95%22 监控（Monitoring） 本地监控：LCD显示，键盘操作，RS232接口远程监控：MODEM，SMS短信。
CDMA数字光纤直放站说明书北京邦讯技术有限公司BOOMSENSECDMA数字光纤直放站使用说明书北京邦讯技术有限公司BEIJING BOOMSENSE TECHNOLOGY CO.,LTDAll rights reserved*安全注意事项*任何参与安装、操作和服务直放站的人员必须理解并遵守下面各项要求：◆直放站设计目的是：接收放大基站的信号，并重新辐射信号到覆盖区；接收放大覆盖区的移动台信号，并重新辐射信号到基站。
这是直放站的主要目的，非经专业人员指导，不能有其他任何用途。
◆由外部干线引入的电源必须通过接地引线进行接地，并符合当地有关规定。
◆由外部干线引入的电源的电平是危险电压电平，可能会引起电击。
对直放站进行任何工作前请先关闭外部电源。
当外部电源打开时，只有经过授权的服务才可以对直放站进行操作。
●◆在对室外直放站操作时，要固定好已打开的直放站的门。
否则，吹风会使直放站的门无意中关闭，可能会压到您的手指或碰到您的头。
●◆当在离地面高处操作直放站时，也就是在双桅杆上或柱子上操作直放站时，要特别小心，不要让部件或整个直放站掉下来，以免砸自己或下面的人。
●◆任何直放站，包括此直放站，将产生无线信号。
任何人，一靠近直放站或直放站天线，将极大地暴露在电磁场中，这可能会对您的身体造成损害。
静电* 静电一般不会对人体造成损害，但如果不小心处理，几乎肯定会对直放站部件造成损害。
* 直放站上某些部件和印刷电路板上的部件很容易遭到静电损害。
* 千万不要接触电路板或未绝缘的电容器表面，除非绝对需要。
* 如果必须处理电路板或未绝缘的电容器，使用ESD(静电防护)保护装置，或者，首先把手接触直放站底盘并且您的脚始终不离地。
* 千万不要让您的衣服接触到印刷电路板或未绝缘的电容器。
* 印刷电路板要保存在ESD防护袋里。
目录*安全注意事项* (3)一、概述 (6)1.1系统简介 (6)1.2应用介绍 (7)1.3产品特点 (8)二、安装和连接 (10)2.1近端单元安装 (10)2.2远端单元安装 (10)2.3近端单元的连接 (12)2.4远端单元的连接 (16)2.5一近端单元拖多个远端单元的连接 (17)三、试运行设置 (19)3.1远端单元加电 (19)3.2近端单元加电 (19)3.3指示灯说明 (19)3.4系统设置 (20)四、模块功能描述 (21)4.1主要模块描述 (21)4.3远端单元内部模块图 (23)4.4原理框图 (24)五、监控平台安装与操作 (27)5.1硬件要求 (27)5.2操作说明 (27)5.3监控软件操作要求 (28)5.4模块操作 (38)5.5链路增益设置 (40)六、故障处理 (43)6.1维护与维修注意事项 (43)6.2紧急情况处理 (43)6.3故障处理流程 (44)附录一：技术指标 (45)一、概述1.1系统简介CDMA数字光纤射频拉远系统是指将CDMA射频信号经A/D转换为数字信号，通过对数字信号进行处理、滤波和采用数字光纤技术进行传输，并经D/A转换和放大，实现CDMA射频信号的拉远传输的设备和系统。
gs450光纤直放站综合测试仪使用说明GS450光纤直放站综合测试仪使用说明一、引言GS450光纤直放站综合测试仪是一种用于光纤通信系统中直放站的综合测试仪器。
本文将介绍GS450光纤直放站综合测试仪的使用方法和注意事项。
二、仪器介绍GS450光纤直放站综合测试仪是一种便携式测试仪器，可以用于测量光纤直放站的多项参数。
该测试仪具有高精度、高稳定性和易操作等特点，使得光纤直放站的调试和维护更加方便快捷。
三、使用方法1. 连接测试仪和光纤直放站：首先，将测试仪的光纤连接口与光纤直放站的输入端口相连；然后，将测试仪的电源线连接到电源插座，并打开电源开关。
2. 打开测试仪：按下测试仪上的电源按钮，待测试仪启动后，出现仪器的主界面。
3. 设置测试参数：在主界面上，选择需要测试的参数类型，如光功率、信号质量等。
根据具体需求，设置相应的测试参数。
4. 进行测试：点击开始测试按钮，测试仪将自动对光纤直放站进行测试，并显示测试结果。
5. 分析测试结果：根据测试仪显示的测试结果，对光纤直放站的性能进行分析。
如发现异常情况，可根据测试仪提供的帮助文档进行故障排查和修复。
四、注意事项1. 在操作测试仪之前，先阅读仪器的使用手册，了解仪器的功能和操作方法。
2. 使用测试仪时，应注意操作的准确性和稳定性，避免误操作导致测试结果不准确。
3. 在连接光纤时，应注意光纤的清洁和连接的牢固，避免因光纤连接不良导致测试结果出现异常。
4. 使用测试仪时，应注意安全问题，避免触电或其他意外伤害。
5. 在测试过程中，应注意测试仪的显示界面，及时发现异常情况并进行处理。
光纤直放站是光纤通信系统中重要的设备之一，其性能的稳定性对整个通信系统的正常运行起到至关重要的作用。
GS450光纤直放站综合测试仪的使用，可以帮助用户实时监测光纤直放站的性能，及时发现并解决潜在的故障问题，保障通信系统的可靠性和稳定性。
GS450光纤直放站综合测试仪是一种方便易用的测试仪器，通过正确使用该测试仪，可以有效提高光纤直放站的调试和维护效率，保障光纤通信系统的正常运行。
