船用lng罐种类摘要：一、船用LNG罐的种类概述二、船用LNG罐的特点与优势三、各种船用LNG罐的详细介绍四、我国船用LNG罐的发展现状与展望正文：船用LNG罐是指专门用于船舶上储存液化天然气的设备。
随着全球能源转型的推进，船舶行业对清洁能源的需求日益增长，船用LNG罐成为越来越多船舶的选择。
本文将对船用LNG罐的种类、特点、优势以及我国的发展现状进行详细介绍。
一、船用LNG罐的种类概述船用LNG罐根据其结构形式和制造材料的不同，主要分为以下几种类型：1.金属罐：金属罐采用铝合金、不锈钢等金属材料制成，具有良好的耐腐蚀性和高温性能。
2.玻璃纤维复合材料罐：玻璃纤维复合材料罐采用玻璃纤维和树脂复合材料制成，具有轻质、高强度、耐腐蚀等特点。
3.碳纤维复合材料罐：碳纤维复合材料罐采用碳纤维和树脂复合材料制成，具有更高的强度和耐腐蚀性，重量更轻。
4.薄膜罐：薄膜罐采用特殊的高分子材料制成，具有极佳的气密性和耐腐蚀性。
二、船用LNG罐的特点与优势1.环保：船用LNG罐储存的液化天然气作为一种清洁能源，相较于燃油，能有效减少船舶排放的污染物，降低对环境的影响。
2.节能：LNG燃料的热值高，相同体积的LNG可比燃油提供更多的能量，从而提高船舶的航程和运输效率。
3.安全：船用LNG罐采用先进的技术和材料制造，具有极高的安全性能。
4.经济：随着LNG价格的逐渐降低，使用LNG作为船舶燃料的成本优势逐渐显现。
三、各种船用LNG罐的详细介绍1.金属罐：金属罐在我国船用LNG罐市场中占据主导地位，具有良好的技术成熟度和较高的可靠性。
2.玻璃纤维复合材料罐：玻璃纤维复合材料罐具有轻质、高强度等特点，适用于中小型船舶。
3.碳纤维复合材料罐：碳纤维复合材料罐在强度和重量方面具有优势，适合对轻量化要求较高的船舶。
4.薄膜罐：薄膜罐具有极高的气密性和安全性，但制造和维修成本较高。
四、我国船用LNG罐的发展现状与展望1.发展现状：近年来，我国船用LNG罐产业得到了快速发展，技术水平不断提高，产品逐渐走向国际市场。

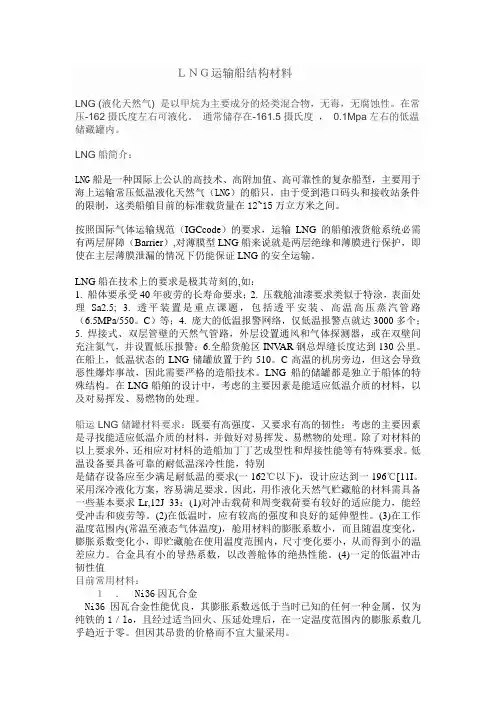

ＬＮＧ运输船结构材料LNG (液化天然气) 是以甲烷为主要成分的烃类混合物，无毒，无腐蚀性。
在常压-162摄氏度左右可液化。
通常储存在-161.5摄氏度，0.1Mpa左右的低温储藏罐内。
LNG船简介：LNG船是一种国际上公认的高技术、高附加值、高可靠性的复杂船型，主要用于海上运输常压低温液化天然气（LNG）的船只，由于受到港口码头和接收站条件的限制，这类船舶目前的标准载货量在12~15万立方米之间。
按照国际气体运输规范（IGCcode）的要求，运输LNG的船舶液货舱系统必需有两层屏障（Barrier）,对薄膜型LNG船来说就是两层绝缘和薄膜进行保护，即使在主层薄膜泄漏的情况下仍能保证LNG的安全运输。
LNG船在技术上的要求是极其苛刻的,如：1. 船体要承受40年疲劳的长寿命要求；2. 压载舱油漆要求类似于特涂，表面处理Sa2.5;3. 透平装置是重点课题，包括透平安装、高温高压蒸汽管路（6.5MPa/550。
C）等；4. 庞大的低温报警网络，仅低温报警点就达3000多个；5. 焊接式、双层管壁的天然气管路，外层设置通风和气体探测器，或在双壁间充注氮气，并设置低压报警；6.全船货舱区INV AR钢总焊缝长度达到130公里。
在船上，低温状态的LNG储罐放置于约510。
C高温的机房旁边，但这会导致恶性爆炸事故，因此需要严格的造船技术。
LNG船的储罐都是独立于船体的特殊结构。
在LNG船舶的设计中，考虑的主要因素是能适应低温介质的材料，以及对易挥发、易燃物的处理。
船运LNG储罐材料要求：既要有高强度，又要求有高的韧性；考虑的主要因素是寻找能适应低温介质的材料，并做好对易挥发、易燃物的处理。
除了对材料的以上要求外，还相应对材料的造船加丁丁艺成型性和焊接性能等有特殊要求。
低温设备要具备可靠的耐低温深冷性能，特别是储存设备应至少满足耐低温的要求(一162℃以下)，设计应达到一196℃[11I。
采用深冷液化方案，容易满足要求。
液态天然气的储存与运输技术液态天然气（Liquefied natural gas，简称LNG）是一种高效的燃气能源，在能源行业中发挥着越来越重要的作用。
与传统的天然气相比，液态天然气不仅具有更高的储存密度，还可以通过海运和陆运等多种方式进行运输，适用范围更广泛。
本文将着重探讨液态天然气的储存与运输技术。
一、液态天然气的储存技术LNG作为一种天然气的液态形式，需要在特定的温度和压力下才能稳定存在。
目前，LNG的储存技术主要有以下两种:1.穿孔储罐（membrane tank）穿孔储罐是LNG最常见的储存方式之一，其主要特点是采用具有穿孔结构的材料制成，与LNG接触的内层材料通常是聚酰胺、聚乙烯等高分子材料。
这种储存方式的优点是储存容量大，耐腐蚀，用于船舶储存时也非常适合。
但是，穿孔储罐的制造成本较高，加工难度较大，存在着一定的安全隐患。
2.球形储罐（spherical tank）球形储罐是一种常见的LNG储存方式，其主要特点是采用球形结构，与LNG接触的内部材料通常是不锈钢。
这种储存方式的优点是密封性好，安全性高，可在极端天气条件下使用，并且与穿孔储罐相比，制造成本较低。
但是，球形储罐的储存容量相对较小，不适用于大规模储存LNG。
二、液态天然气的运输技术LNG的运输可以通过陆运，海运等多种方式进行。
其中，海运是LNG运输的主要手段之一。
1.海上LNG运输海上LNG运输过程中，船舶通常采用的是球形储罐，由于球形储罐密封性好，因此可以确保LNG在运输过程中不会泄露。
在海上运输LNG时，LNG船通常被分为三个区域：LNG贮存、缓冲与传递区域、液化燃料推进系统。
其中，LNG贮存区域是由球形储罐构成的，可以储存大量LNG；缓冲与传递区域则包括泵站、管道和接头等设备，可以保证LNG在船上的正常运输；液化燃料推进系统则采用LNG燃料引擎，实现船体推进。
2.陆上LNG运输陆上LNG运输最常见的方式是通过LNG卡车进行，这种运输方式可以有效地解决LNG供应链的“最后一公里”问题。
船用lng罐种类摘要：1.船用LNG 罐的概述2.船用LNG 罐的种类3.船用LNG 罐的发展趋势正文：【船用LNG 罐的概述】随着全球能源结构的变化和环境保护要求的提高，液化天然气（LNG）作为船舶燃料的应用越来越广泛。
船用LNG 罐是储存和运输LNG 的关键设备，其安全性和性能直接影响到船舶的运行和生态环境的保护。
本文将对船用LNG 罐的种类和发展趋势进行介绍。
【船用LNG 罐的种类】1.按材质分类（1）碳钢LNG 罐：碳钢LNG 罐是目前应用最广泛的一种，具有成本低、制造工艺成熟等优点。
但碳钢在低温下易出现冷脆现象，因此对于大型LNG 船，碳钢罐的厚度较大，增加了结构重量。
（2）不锈钢LNG 罐：不锈钢LNG 罐具有较好的耐腐蚀性能，适用于船舶在腐蚀性较强的海域航行。
但由于不锈钢材料成本较高，制造工艺复杂，使得不锈钢LNG 罐的成本较高。
（3）铝合金LNG 罐：铝合金LNG 罐具有质量轻、耐腐蚀性好等特点，可以减轻船舶的结构重量，提高运输效率。
但铝合金材料在低温下强度降低，需要采取适当的工艺措施来提高其性能。
2.按结构形式分类（1）单层LNG 罐：单层LNG 罐结构简单，制造和维修方便，但罐体厚度较大，重量较重。
（2）双层LNG 罐：双层LNG 罐采用内外两层结构，内外层之间设有真空绝热层，具有较好的保温性能，可以降低罐体厚度，减轻结构重量。
同时，双层罐在发生泄漏时，内外层之间的真空层可以防止LNG 泄漏，提高了安全性能。
【船用LNG 罐的发展趋势】随着LNG 作为船舶燃料的应用越来越广泛，船用LNG 罐在性能、安全性和环保方面将面临更高的要求。
未来的发展趋势主要体现在以下几个方面：1.轻量化：为提高船舶运输效率，降低能耗，船用LNG 罐将向轻量化方向发展，如采用高强度、轻质材料制造，优化结构设计等。
2.高效保温：提高LNG 罐的保温性能，降低LNG 在运输过程中的蒸发损失，是船用LNG 罐研究的重要方向。

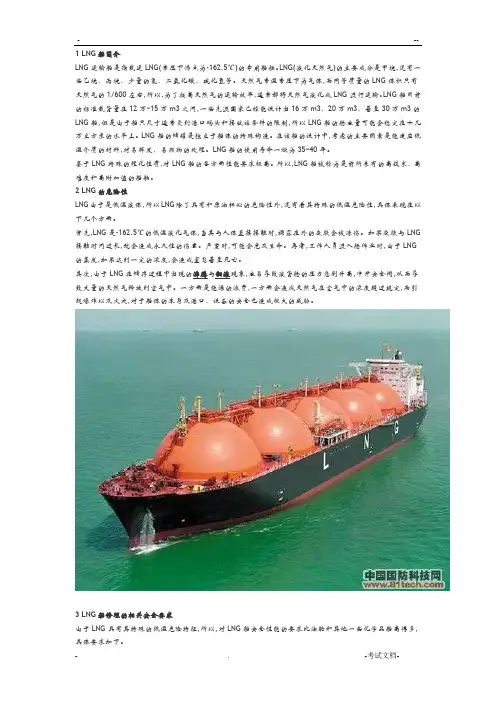

LNG运输船是指载运LNG(常压下沸点为-162.5℃)的专用船舶。
LNG(液化天然气)的主要成分是甲烷,还有一些乙烷、丙烷、少量的氮、二氧化碳、硫化氢等。
天然气常温常压下为气体,而同等质量的LNG体积只有天然气的1/600左右,所以,为了提高天然气的运输效率,通常都将天然气液化成LNG进行运输。
LNG船目前的标准载货量在12万~15万m3之间,一些先进国家已经能设计出16万m3、20万m3、甚至30万m3的LNG船,但是由于船只尺寸通常受到港口码头和接收站条件的限制,所以LNG船的舱容量可能会稳定在十几万立方米的水平上。
LNG船的储罐是独立于船体的特殊构造。
在该船的设计中,考虑的主要因素是能适应低温介质的材料,对易挥发、易燃物的处理。
LNG船的使用寿命一般为35~40年。
鉴于LNG特殊的理化性质,对LNG船的各方面性能要求极高。
所以,LNG船被称为是前所未有的高技术、高难度和高附加值的船舶。
2 LNG的危险性LNG由于是低温液体,所以LNG除了具有和原油相似的危险性外,还有着其特殊的低温危险性,具体表现在以下几个方面。
首先,LNG是-162.5℃的低温液化气体,当其与人体直接接触时,裸露在外的皮肤会被冻伤。
如果皮肤与LNG 接触时间过长,就会造成永久性的伤害。
严重时,可能会危及生命。
再者,工作人员进入舱作业时,由于LNG 的蒸发,如果达到一定的浓度,会造成窒息甚至死亡。
其次,由于LNG在储存过程中出现的沸腾与翻滚现象,容易导致液货舱的压力急剧升高,冲开安全阀,从而导致大量的天然气释放到空气中。
一方面是能源的浪费,一方面会造成天然气在空气中的浓度超过规定,而引起爆炸以及火灾,对于船体的本身及港口、设备的安全也造成极大的威胁。
3 LNG船修理的相关安全要求由于LNG具有其特殊的低温危险特征,所以,对LNG船安全性能的要求比油轮和其他一些化学品船高得多,具体要求如下。
液化气船在未经置换、未经除气的情况下,只可在船厂进行停泊或进坞,但是在该停泊位或干船坞周围要有一个25m的安全区,25m的距离是从船舶处开始测量的。
11 16万m3液化天然气储罐简述11.1 概述11.1.1 16万m3LNG全容式储罐主要由内罐、预应力混凝土外罐、外罐内侧底部热角保护系统、内外罐之间的保冷系统以及工艺仪表等附件等组成。
内罐由9Ni%钢内罐底板、9Ni%钢内罐壁板和铝合金吊顶等组成；外罐由混凝土罐底板、预应力混凝土罐壁板、混凝土罐顶组成；保冷系统由罐底保冷层、罐壁保冷层、吊顶保冷层等组成，罐底保冷材料采用泡沫玻璃砖，罐壁保冷采用弹性毡和膨胀珍珠岩，吊顶保冷层采用玻璃棉毡；热角保护系统由高度为5m的9Ni%钢壁板及保冷、9Ni%钢第二层底板等组成。
混凝土外罐内表面设有碳钢衬里板，以包容罐内介质蒸发气体，并为保冷材料提供保护。
铝吊顶悬挂在外罐顶下，起内罐盖子的作用，并支撑吊顶保冷材料。
在吊顶和内罐壁顶部设有柔性密封系统。
罐内根据需要设置内部操作平台和走道。
从罐顶到内罐设置内部操作平台和梯子；从罐顶到吊顶上部，设置梯子；吊顶上部设置操作平台和走道。
钢罐顶内部边缘设置内罐壁和罐壁保冷施工用吊轨。
为了防止低温LNG意外外溢，所有进出料接管等工艺接管、仪表接管、安全泄放系统、人孔等接管均从储罐顶部进出，管壁上不设开口。
为了输送液体产品，从罐顶悬挂设置泵井至罐底上部，将潜液泵放置在内罐下部。
储罐设有上部进料管和底部进料管，从储罐顶部进入罐内。
外罐顶和吊顶上设有人员和材料进入罐内的人孔和料孔，吊顶上设有压力平衡孔。
储罐设有蒸发汽返回管、压力真空泄放孔、吹扫和置换接管以及分预冷喷淋管，并设有罐内氧浓度采样接口。
储罐设有压力测量、液位测量、温度测量、液位－密度－温度一体化测量装置(LDT) 接口，在罐底保冷层内和环形空间底部的温度测量仪表用于监测LNG是否泄露。
储罐设置地震加速度检测仪和基础倾斜检测仪。
外罐顶上部人孔、料孔、泵井、工艺仪表阀门、压力真空泄放阀等处设置操作平台及走道。
储罐设置楼梯一座，设置防爆电梯一部，主要用于操作人员从地面上到LNG罐顶平台检维修，储罐顶部设置挺杆起重机一部，主要用于低压输送泵的安装与拆卸。
LNG储罐资料一、LNG储罐的分类，及特性要求二、LNG储罐的结构三、罐附件的用途，安全阀的整定核动力四、压力容器的分类五、型式试验六、罐预冷七、罐增压、减压流程八、不同灭火器的用途LNG的组成及性质：LNG是液化天然气的英文简称（Liquefied Natural Gas）。
它是天然气（甲烷CH4）在经过净化及超低温状态下（一个大气压、-162℃）冷却液化的产物。
我国的国家标准GB/T19204-2003中是这样定义的：一种在液态状况下的无色流体，主要由甲烷组成，组分可能含有少量乙烷、丙烷、氮或通常存在于天然气中的其他组分。
液化后的天然气其体积大大减少，在0℃、1个大气压时约为天然气体积的1/600，也就是说1立方米LNG气化后可得600立方米天然气(0℃密度约为：0.715Kg/M3, 20℃密度约为：0.6642Kg/M3 )。
液化天然气无色无味，主要成份是甲烷，很少有其它杂质，是一种非常清洁的能源，其液体密度约424kg/m3。
组成：LNG是以甲烷为主要组分的烃类混合物，其中含有通常存在于天然气中少量的乙烷、丙烷、氮等其他组分。
密度：LNG的密度取决于其组分，通常在420 kg／m3—470 kg／m3之间。
温度：LNG的沸腾温度取决于其组分，在一个大气压力下通常在-166℃~-157 ℃之间。
沸腾温度随蒸气压力的变化梯度约为1．25×10-4℃／Pa。
当LNG转变为气体时，其密度为1.5kg/m3，比空气重，当温度上升到-107℃时，气体密度和空气密度相近。
特点：1.超低温—在一个大气压下、温度达到-162℃；2.气液膨胀比大、能效高—易于运输和储存；3.清洁能源—天然气被认为是地球上最干净的化石能源；4.安全性能高—由LNG优良的理化性质决定的，气化后比空气轻，易于扩散，且无毒、无味；5.燃点较高—自燃温度约为450℃；6.爆炸极限—5%－15%。
安全要点：1.操作中的冷灼伤：LNG接触到皮肤时，可造成与烧伤类似的起疱灼伤。
天然气的主要成份是甲烷，在常压下沸点为-160℃，液体比重(-160℃)0.43-0.48，气体比重(20℃)是空气的一半，气态与液态体积比600，在空气中可燃极限为5-15%，是一种低温、可压缩、易燃的气体，具有比重轻、无毒、不腐蚀等特性。
鉴于天然气的特性，对LNG运输的设计主要考虑的因素是：能适应低温介质的材料，对易挥发/易燃的处理，低比重的储存能力。
按国际燃气规范，对适用-165℃的设计温度的货舱须选用9%的镍钢、奥氏体钢(不锈钢)、铝合金、奥氏体铁-镍合金(36%的镍钢)，当LNG 储罐(即货舱)泄漏时须保证物料15天内不外溢，需设置第二防漏隔层，因为LNG运输距离不论有多远，不会超过15天，在此期间即可回船厂维修，故LNG储罐(即货舱)为双层壳体，以防LNG泄漏，保护船体；对易挥发/易燃的处理，利用LNG挥发气作船舶动力的燃料，在LNG的装载/卸货时，船与接收站之间用气相管和液相管连接成封闭系统，防止空气进入LNG储罐，确保系统的安全，并且LNG货舱的外壳须绝热，以控制LNG挥发速率及控制由温度变化而引起的热胀冷缩，保护船体构造不受储罐极低温的损害，同时以减少运输过程中LNG的蒸发，对绝热性能要求达到控制日蒸发率0.15%。
LNG的储罐是独立于船体的特殊构造，储罐的形式对LNG运输的设计影响很大。

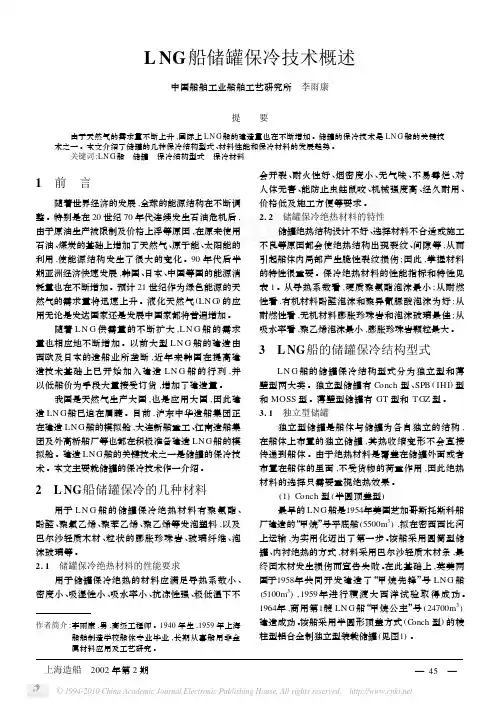

当今世界LNG运输船的储罐形式有自撑式和薄膜式两种。
自撑式有A型和B型，其中A型为棱形或称为IHI SPB，设置完整的二级防漏隔层，以防护全部货物泄漏，专利属于日本石川岛播磨重工公司；B型为球形，设置部分二级防漏隔层，以防护少量货物泄漏，专利属于KV ANERNER MOSS。
球罐型的特点是：独立舱体不容易被伤害，可分开制造，造船周期短，质量检查容易；液面晃动效应少，不受装载限制，充装范围宽；保温材料(可用聚氨基甲酸酯塑料，聚苯乙烯，酚醛塑料树脂)用量少；由于储罐带压(2kg/cm2)，操作灵活，增加安全性，紧急情况下，在装卸的任何阶段都可离港，或在货物泵失灵情况下，卸货的可能性也较好，并且卸完货时清舱简便，但船受风阻面积大。
薄膜式又可分为Technigaz和Gaz-Transport两种，前者货舱内壁为波纹型。
其特点是：可加工许多预制件，缩短造船时间，由于保温层较薄，相应货物装载量要略微大些，但保温材料较贵，并且保温采用粘结方式，施工后不能改动，对质量控制要求严格。
后者选用0.7mm 厚，500mm宽的平板INV AR钢(36%镍钢)货舱内壁为平板型。
其特点是：不可预先加工许多部件，但易制造，制造时间较长；由于保温层较厚，相应货物装载量稍微小些；保温材料采用可渗透气体的珍珠岩，以添加更多的惰性气体，减少保温材料费用，并且被封闭在保温盒子内用螺栓固定，施工后可改动，质量控制相对不是很严。
以上两者均设置完整的二级防漏隔层，以防护全部货物泄漏，专利属于法国燃气公司的子公司--燃气海上运输及技术公司(GTT)。
两者共同的特点是：船的主要尺寸较小、低温钢材用量少，低功率、燃料消耗低；船体可见度大，视觉宽，船体受风阻面积少；设置完整的第二防漏隔层，对高级计算要求少，不需要复杂的应力计算；船厂投资少，但劳动强度，不能对保温层检查；液面易晃动，为避免晃动的危险，装载受限制，并且由此薄膜货舱尺寸也有所改进。
建造LNG船要比建造油船需要更大量的劳动力和更高的技术工艺，具有极其严格的质量控制，是船舶制造业中要求最为严格的一种，尤其是建造密封系统需要特殊的设备和装置以及熟练技术劳力，须有密封系统的制造许可证。
因此全世界LNG船的建造能力受到限制。
据了解，当今建造LNG船的厂家中。
制造自撑式球罐形的有日本(三菱重工，川崎重工，三井造船)和芬兰(KV ANERNER MOSS)；制造自撑式IHI SPB(棱形)是日本石川岛播磨重工；制造Gaz Transport(平板形)薄膜式有法国大西洋船厂，意大利FINCANTIERI，韩国现代和大宇，三菱重工和三井已签合同准备建造该船型。
制造Technigaz(波纹形)薄膜式有日本钢管厂(NKK)和韩国三星。
