LNG低温储罐结构图及其减压增压原理图

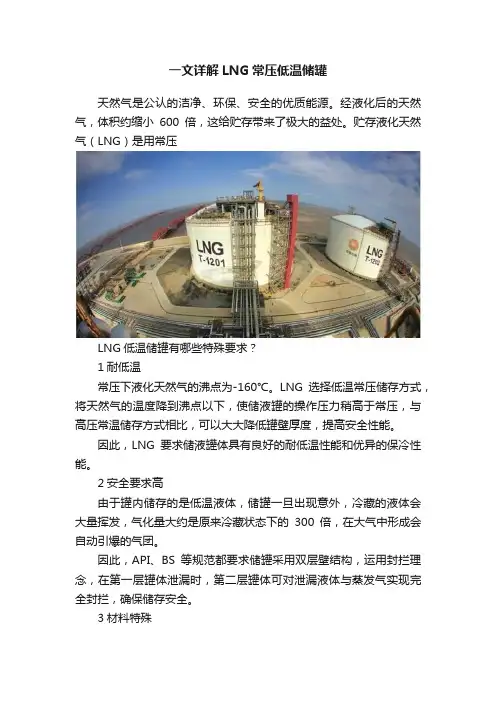

一文详解LNG常压低温储罐天然气是公认的洁净、环保、安全的优质能源。

经液化后的天然气，体积约缩小600倍，这给贮存带来了极大的益处。

贮存液化天然气（LNG）是用常压LNG低温储罐有哪些特殊要求？1耐低温常压下液化天然气的沸点为-160℃。

LNG选择低温常压储存方式，将天然气的温度降到沸点以下，使储液罐的操作压力稍高于常压，与高压常温储存方式相比，可以大大降低罐壁厚度，提高安全性能。

因此，LNG要求储液罐体具有良好的耐低温性能和优异的保冷性能。

2安全要求高由于罐内储存的是低温液体，储罐一旦出现意外，冷藏的液体会大量挥发，气化量大约是原来冷藏状态下的300倍，在大气中形成会自动引爆的气团。

因此，API、BS等规范都要求储罐采用双层壁结构，运用封拦理念，在第一层罐体泄漏时，第二层罐体可对泄漏液体与蒸发气实现完全封拦，确保储存安全。

3材料特殊内罐壁要求耐低温，一般选用9Ni钢或铝合金等材料，外罐壁为预应力钢筋混凝土。

4保温措施严格由于罐内外温差最高可达200℃，要使罐内温度保持在-160℃，罐体就要具有良好的保冷性能，在内罐和外罐之间填充高性能的保冷材料。

罐底保冷材料还要有足够的承压性能。

5抗震性能好一般建筑物的抗震要求是在规定地震荷载下裂而不倒。

为确保储罐在意外荷载作用下的安全，储罐必须具有良好的抗震性能。

对LNG 储罐则要求在规定地震荷载下不倒也不裂。

因次，选择的建造场地一般要避开地震断裂带，在施工前要对储罐做抗震试验，分析动态条件下储罐的结构性能，确保在给定地震烈度下罐体不损坏。

6施工要求严格储罐焊缝必须进行100%磁粉检测(MT)及100%真空气密检测(VBT)。

要严格选择保冷材料，施工中应遵循规定的程序。

为防止混凝土出现裂纹，均采用后张拉预应力施工，对罐壁垂直度控制十分严格。

混凝土外罐顶应具备较高的抗压、抗拉能力，能抵御一般坠落物的击打。

由于罐底混凝土较厚，浇注时要控制水化温度，防止因温度应力产生的开裂。

1。

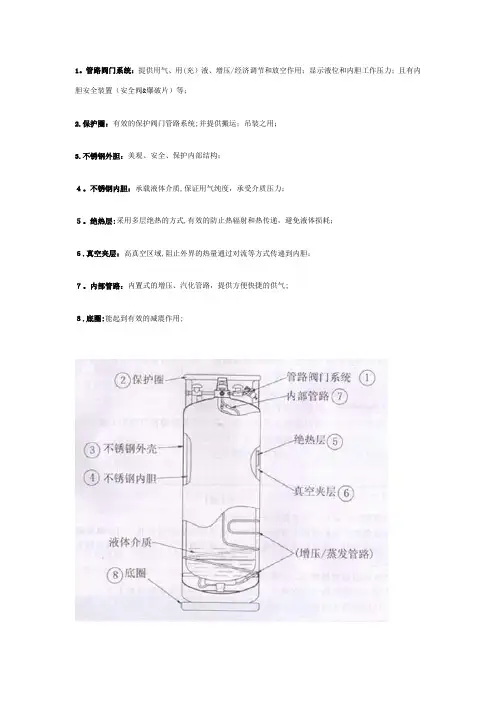

管路阀门系统：提供用气、用(充）液、增压/经济调节和放空作用；显示液位和内胆工作压力；且有内胆安全装置（安全阀&爆破片）等；
2.保护圈：有效的保护阀门管路系统;并提供搬运；吊装之用；
3.不锈钢外胆：美观、安全、保护内部结构；
４。

不锈钢内胆：承载液体介质,保证用气纯度，承受介质压力；
５。

绝热层:采用多层绝热的方式,有效的防止热辐射和热传递，避免液体损耗；
６.真空夹层：高真空区域,阻止外界的热量通过对流等方式传递到内胆；
７。

内部管路：内置式的增压、汽化管路，提供方便快捷的供气;
８.底圈:能起到有效的减震作用;。

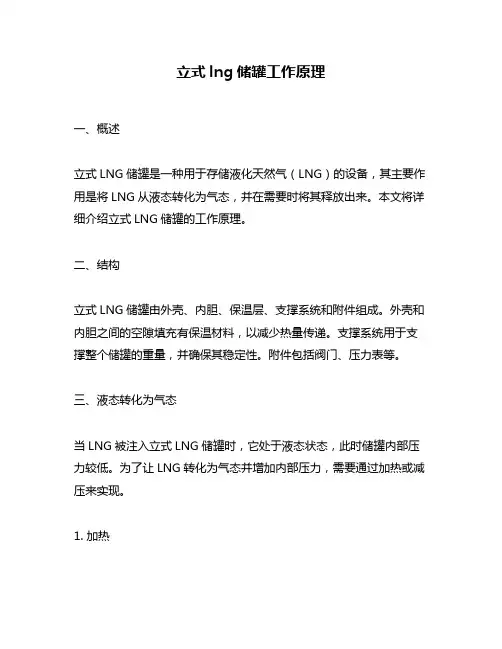

立式lng储罐工作原理一、概述立式LNG储罐是一种用于存储液化天然气（LNG）的设备，其主要作用是将LNG从液态转化为气态，并在需要时将其释放出来。

本文将详细介绍立式LNG储罐的工作原理。

二、结构立式LNG储罐由外壳、内胆、保温层、支撑系统和附件组成。

外壳和内胆之间的空隙填充有保温材料，以减少热量传递。

支撑系统用于支撑整个储罐的重量，并确保其稳定性。

附件包括阀门、压力表等。

三、液态转化为气态当LNG被注入立式LNG储罐时，它处于液态状态，此时储罐内部压力较低。

为了让LNG转化为气态并增加内部压力，需要通过加热或减压来实现。

1. 加热加热是将液态LNG转化为气态的常用方法之一。

可以通过向储罐注入蒸汽或通过电加热器来实现。

当加热器提供足够的热量时，液态LNG 开始蒸发并转化为气态。

这种方法的优点是转化速度快，但需要更多的能量。

2. 减压减压是将液态LNG转化为气态的另一种方法。

在储罐中，LNG处于低温高压状态。

当储罐内部压力降低时，液态LNG开始蒸发并转化为气态。

这种方法的优点是能耗较少，但转化速度较慢。

四、释放气体当需要使用LNG时，可以通过阀门将其释放出来。

在释放之前，需要确保储罐内部的压力和温度均符合要求，并且阀门已经打开。

五、安全措施立式LNG储罐是一种高压、低温设备，在使用过程中需要采取一系列安全措施以确保其稳定性和安全性。

1. 防火措施由于LNG易燃易爆，因此必须采取防火措施。

例如，在储罐周围设置灭火器和防火墙，并确保周围环境没有明火等危险因素。

2. 压力控制在储罐内部设置压力表和安全阀以监测和控制内部压力。

当压力超过设定值时，安全阀会自动打开以释放压力。

3. 泄漏控制在储罐周围设置泄漏控制系统，以便及时发现和处理泄漏。

此外，还可以使用气体探测器等设备监测储罐内部和周围环境的气体浓度。

六、总结立式LNG储罐是一种重要的LNG存储设备，其工作原理包括液态转化为气态和释放气体两个步骤。

在使用过程中需要采取一系列安全措施以确保其稳定性和安全性。

16万m3全容式LNG低温储罐施工方案1工程基本情况1.1基本概况LNG储罐主要用于应急储备，当出现上游停气或其他事故时，可向城市燃气管网提供正常气源。

容量为16万m³的全容LNG储罐，通常由预应力混凝土外罐和9％Ni钢内罐组成，设计温度为-165℃。

1.2低温储罐的主要构造低温储罐主要包括：钢筋混凝土灌注桩、预应力钢筋混凝土承台和外罐、外罐内衬钢板、保冷层、低温钢内罐、钢结构的半球形拱顶和预应力钢筋混凝土罐顶构成。

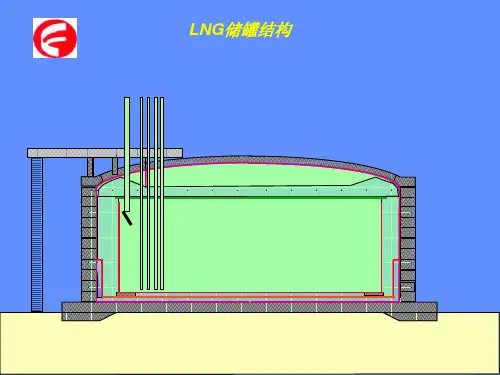

详见下图：图1.2（a）：低温储罐构造简图1.2.1预应力混凝土外罐构造预应力混凝土外罐高38.55m，外径86.6m，内径82m，墙厚0.55m。

坐落在钢筋混凝土灌注桩基支承的双承台上，每根桩顶部安装有防震橡胶垫。

混凝土外罐墙体竖向布置了由19根、每根直径为15.7m（7股）、强度为1860MPa的钢绞线组成的VSL预应力后张束，预应力后张束两端锚于混凝土墙底部及顶部。

墙体环向布置了由同样规格的钢绞线组成的VSL预应力后张束，环向束每束围绕混凝土墙体半圈．分别锚固于布置成90°的4根竖向扶壁柱上。

混凝土外罐墙体上内置预埋件以固定防潮衬板及罐顶承压环。

混凝土外罐构造见图1.2（b）。

图1.2（b）：混凝土外罐构造剖面图1.2.2内罐壁构造内罐壁是低温储罐的主要构件，由具有良好的低温韧性(-165℃)和抗裂纹能力的9％Ni钢板焊接而成。

1.2.3保冷层构造大型低温LNG储罐绝热保温结构由罐顶保温、侧壁保温和罐底保温3部分构成。

1.2.4罐顶构造罐顶多采用预应力钢筋混凝土外罐和铝吊顶（或钢结构半球形拱顶）组成。

如下图1.2（c）：图1.2（c）:罐顶构造示意图2 工程特点、难点2.1工程特点1、钻孔灌注桩施工专业性强。

2、罐承台钢筋混凝土属大体积混凝土施工，对施工要求较高。

3、罐底和罐体均属于预应力混凝土。

4、混凝土罐体直径大、壁厚、高度高。

2.2施工难点1、钻孔灌注桩量大、密集，定位要求高。

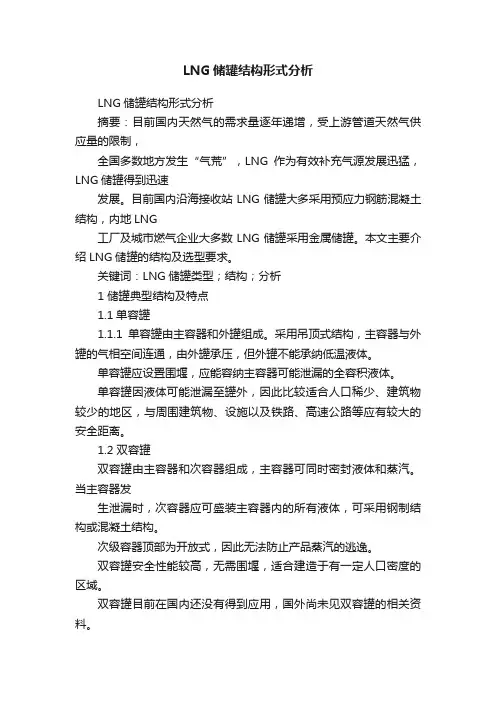

LNG储罐结构形式分析LNG储罐结构形式分析摘要：目前国内天然气的需求量逐年递增，受上游管道天然气供应量的限制，全国多数地方发生“气荒”，LNG作为有效补充气源发展迅猛，LNG储罐得到迅速发展。

目前国内沿海接收站LNG储罐大多采用预应力钢筋混凝土结构，内地LNG工厂及城市燃气企业大多数LNG储罐采用金属储罐。

本文主要介绍LNG储罐的结构及选型要求。

关键词：LNG储罐类型；结构；分析1 储罐典型结构及特点1.1单容罐1.1.1单容罐由主容器和外罐组成。

采用吊顶式结构，主容器与外罐的气相空间连通，由外罐承压，但外罐不能承纳低温液体。

单容罐应设置围堰，应能容纳主容器可能泄漏的全容积液体。

单容罐因液体可能泄漏至罐外，因此比较适合人口稀少、建筑物较少的地区，与周围建筑物、设施以及铁路、高速公路等应有较大的安全距离。

1.2 双容罐双容罐由主容器和次容器组成，主容器可同时密封液体和蒸汽。

当主容器发生泄漏时，次容器应可盛装主容器内的所有液体，可采用钢制结构或混凝土结构。

次级容器顶部为开放式，因此无法防止产品蒸汽的逃逸。

双容罐安全性能较高，无需围堰，适合建造于有一定人口密度的区域。

双容罐目前在国内还没有得到应用，国外尚未见双容罐的相关资料。

双容罐的典型结构见下图1.3 全容罐全容罐由主容器和次容器组成。

主容器是一个储存液体产品的自支撑式、钢制单壁罐，可采用顶部开口结构不储存蒸发气，或者配备拱顶以便产品蒸发气。

次容器为配备拱顶的自支承式钢质罐或混凝土罐，当储罐正常工作时为储罐提供主要蒸汽密封，当主容器发生泄漏时，盛装所有液体产品并维持结构的蒸汽密封性能。

全容罐安全性能高，特别适合建在人口密集的地区。

LNG预应力钢筋混凝土储罐具还具有良好的抗击外部冲击和热辐射的能力1.4 薄膜罐薄膜罐由钢制主容器（薄膜）、绝热层和混凝土罐组成。

作用在薄膜上的全部液体静压力荷载及其它荷载均承载绝热层转移至混凝土罐上。

产品蒸发气储存的储罐顶部薄膜罐因其安装难度较大，质量不易控制，陆地上未得到广泛应用。

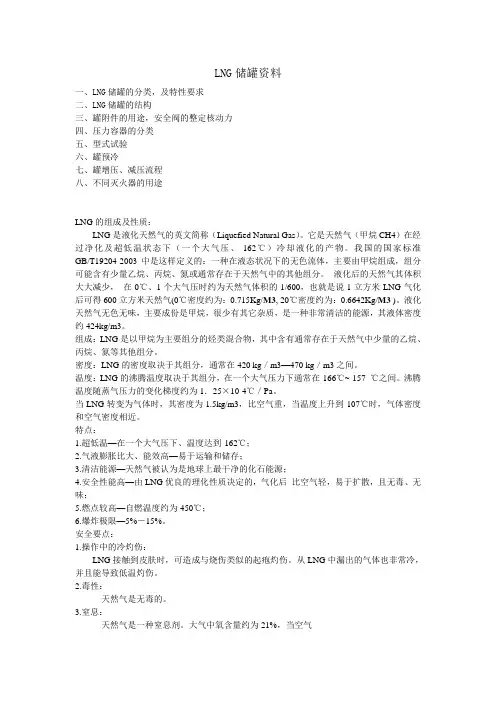

LNG储罐资料一、LNG储罐的分类，及特性要求二、LNG储罐的结构三、罐附件的用途，安全阀的整定核动力四、压力容器的分类五、型式试验六、罐预冷七、罐增压、减压流程八、不同灭火器的用途LNG的组成及性质：LNG是液化天然气的英文简称（Liquefied Natural Gas）。

它是天然气（甲烷CH4）在经过净化及超低温状态下（一个大气压、-162℃）冷却液化的产物。

我国的国家标准GB/T19204-2003中是这样定义的：一种在液态状况下的无色流体，主要由甲烷组成，组分可能含有少量乙烷、丙烷、氮或通常存在于天然气中的其他组分。

液化后的天然气其体积大大减少，在0℃、1个大气压时约为天然气体积的1/600，也就是说1立方米LNG气化后可得600立方米天然气(0℃密度约为：0.715Kg/M3, 20℃密度约为：0.6642Kg/M3 )。

液化天然气无色无味，主要成份是甲烷，很少有其它杂质，是一种非常清洁的能源，其液体密度约424kg/m3。

组成：LNG是以甲烷为主要组分的烃类混合物，其中含有通常存在于天然气中少量的乙烷、丙烷、氮等其他组分。

密度：LNG的密度取决于其组分，通常在420 kg／m3—470 kg／m3之间。

温度：LNG的沸腾温度取决于其组分，在一个大气压力下通常在-166℃~-157 ℃之间。

沸腾温度随蒸气压力的变化梯度约为1．25×10-4℃／Pa。

当LNG转变为气体时，其密度为1.5kg/m3，比空气重，当温度上升到-107℃时，气体密度和空气密度相近。

特点：1.超低温—在一个大气压下、温度达到-162℃；2.气液膨胀比大、能效高—易于运输和储存；3.清洁能源—天然气被认为是地球上最干净的化石能源；4.安全性能高—由LNG优良的理化性质决定的，气化后比空气轻，易于扩散，且无毒、无味；5.燃点较高—自燃温度约为450℃；6.爆炸极限—5%－15%。

安全要点：1.操作中的冷灼伤：LNG接触到皮肤时，可造成与烧伤类似的起疱灼伤。

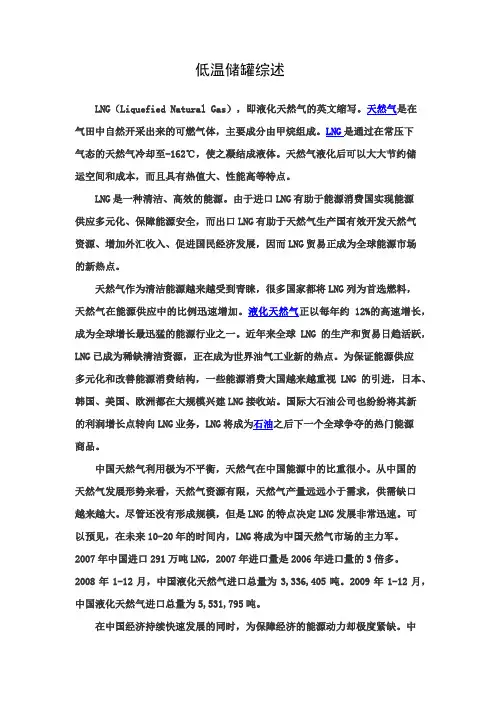

低温储罐综述LNG（Liquefied Natural Gas），即液化天然气的英文缩写。

天然气是在气田中自然开采出来的可燃气体，主要成分由甲烷组成。

LNG是通过在常压下气态的天然气冷却至-162℃，使之凝结成液体。

天然气液化后可以大大节约储运空间和成本，而且具有热值大、性能高等特点。

LNG是一种清洁、高效的能源。

由于进口LNG有助于能源消费国实现能源供应多元化、保障能源安全，而出口LNG有助于天然气生产国有效开发天然气资源、增加外汇收入、促进国民经济发展，因而LNG贸易正成为全球能源市场的新热点。

天然气作为清洁能源越来越受到青睐，很多国家都将LNG列为首选燃料，天然气在能源供应中的比例迅速增加。

液化天然气正以每年约12%的高速增长，成为全球增长最迅猛的能源行业之一。

近年来全球LNG的生产和贸易日趋活跃，LNG已成为稀缺清洁资源，正在成为世界油气工业新的热点。

为保证能源供应多元化和改善能源消费结构，一些能源消费大国越来越重视LNG的引进，日本、韩国、美国、欧洲都在大规模兴建LNG接收站。

国际大石油公司也纷纷将其新的利润增长点转向LNG业务，LNG将成为石油之后下一个全球争夺的热门能源商品。

中国天然气利用极为不平衡，天然气在中国能源中的比重很小。

从中国的天然气发展形势来看，天然气资源有限，天然气产量远远小于需求，供需缺口越来越大。

尽管还没有形成规模，但是LNG的特点决定LNG发展非常迅速。

可以预见，在未来10-20年的时间内，LNG将成为中国天然气市场的主力军。

2007年中国进口291万吨LNG，2007年进口量是2006年进口量的3倍多。

2008年1-12月，中国液化天然气进口总量为3,336,405吨。

2009年1-12月，中国液化天然气进口总量为5,531,795吨。

在中国经济持续快速发展的同时，为保障经济的能源动力却极度紧缺。

中国的能源结构以煤炭为主，石油、天然气只占到很小的比例，远远低于世界平均水平。

天然气低温储罐工艺操作流程1、天然气低温储罐工艺接口：a-底部进液口b-顶部进液口c-出液口e-气相口f-气相放空口h-气相取样口i-液相取样口g-溢流口r-防爆口m-抽真空口1、天然气低温储罐系统使用流程：1.卸车进液流程：槽车内LNG通过管道连接经过进液总管注入到储罐内。

操作步骤：刚开始卸液时先开启储罐顶部进液阀（GJ-101），LNG由储罐的顶部进液口（b）注入储罐内，储罐内部的顶部进液管为喷淋状态，通过喷洒低温LNG可以有效的降低储罐内的温度和压力。

但当槽车内LNG总量少于3吨时须将顶部进液阀（GJ-101）关闭，因为槽车内的LNG少于3吨后会有气液混合通过管道进入储罐内造成储罐快速升压而影响卸车，而开启底部进液阀（GJ-102）后切换至由底部进液口（a）卸液后气液混合要通过储罐内大量LNG的冷却转换为液态，既能阻止储罐快速升压又能彻底完成卸车。

2.用液流程：储罐内LNG由出液口（c）流出经过物理处理即可使用。

操作步骤：用液时开启储罐的液体排放阀（GJ-103）LNG流出即可进行后续物理处理并使用。

3.储罐增压流程：储罐内LNG通过物理处理（LNG的特性：液态转化为气态时将膨胀625倍）有液态转化为气态后再次回到储罐内完成增压。

操作步骤：储罐需要增压时将底部进液口（a）作为增压出液口，储罐增压时储罐内LNG经底部进液流出经过空温式气化器加热转换为气态膨胀后通过储罐的气相口（e）回到储罐内完成增压，需开启底部进液阀（GJ-102）和回气阀（GJ-106）。

4.BOG用气流程：生产过程中当储罐内的压力高于正常值时为了避免排散浪费且须降低储罐压力时。

即可将储罐内的气态天然气通过气相口（e）经过物理处理后即可使用。

在进行BOG用气时储罐的回气阀将作为BOG出气阀使用。

操作步骤：当储罐压力高于正常使用压力时若用气点在用气，开启储罐的回气阀（GJ-106）气体经过气相口（e）至后续物设备理处理后可直接使用，根据实际使用情况储罐压力降值使用范围最低点后关闭回气阀（GJ-106）。

浅谈圣达因5000立方低温常压LNG储罐结构摘要：LNG储罐是液化天然气工厂的关键性设备，正常状态时内部压力为15kpa，温度为-162°C，是低温常压储罐，它的作用就是容纳LNG(液化天然气)，并保证较小的天然气挥发量。

我公司50万方LNG液化工厂项目，安装了2个圣达因5000立方低温常压LNG储罐，本文具体讲述储罐的结构。

关键词：低温、常压、5000方储罐、结构天然气作为一种清洁环保的优质能源，全世界范围内正在大力开发。

我国从改变环境状况和能源结构上，也在积极发展液化天然气技术。

天然气经过脱水、脱碳、脱硫、脱汞等净化后，冷却到-162°C变成液态，通过控制使储罐的操作压力稍高于常压,与高压常温储存方式相比，可以大大降低罐壁厚度，提高安全性能，因此LNG要求储液罐体具有良好的耐低温性能和优异的保冷性能。

储罐内部结构可分为：内槽、外槽、底部绝热层、夹层绝热层、设备梯子平台、设备阀门仪表及基础平台等。

通常的5000立方到10000立方的储罐是大型储罐，50万方LNG项目考虑到使用的安全和经济性，安装了2个5000立方中型储罐。

储罐分为内罐和外罐两部分，内罐材料是优质不锈钢S30408，厚度为6—22毫米不锈钢板焊接而成，外罐材料为Q345R,厚度6-8毫米的碳钢钢板焊接而成，中间夹层充满珠光砂保温，防止冷量散失，同时夹层通入干燥的氮气，保证夹层内微正压，防止珠光砂受潮失效，如图1所示。

为满足LNG储罐的使用，在內罐和外罐上引出很多管道，安装很多程控阀，对管道进行压力和流量的控制，如内罐上安装有BOG管、下进液管、上进液管、泵后回流管、內罐补气管等，夹层安装有干燥氮气管、安全阀、呼吸阀等，在外罐的顶部安装有罐顶浮球液位计、伺服液位计、內罐放空用呼吸阀。

为满足安全要求，在罐顶安装了干粉灭火器，在罐壁上安装消防用消防喷淋管道等。

图1：储罐结构图2：储罐基础●储罐技术参数●设备基础平台设备基础平台的结构形式是为平底、立式双层壁结构。

第３３卷第５期袁中立１，闫伦江２（１．中国石油集团工程技术研究院，天津３００４５１；２．中国石油集团工程设计有限责任公司，北京１０００８５）摘要：ＬＮＧ低温储罐是液化石油天然气储运过程中的重要设施，其建造技术复杂，施工要求严格，在我国工程实例较少。

文章介绍了ＬＮＧ低温储罐的技术特点、罐体结构以及设计过程中应遵循的规范，阐述了ＬＮＧ低温储罐在基础、罐壁、罐顶、保温层施工中的技术要求和检验中应注意的事项，对ＬＮＧ低温储罐的设计施工提出了建议。

关键词：ＬＮＧ低温储罐；设计；建造中图分类号：ＴＥ９７２文献标识码：Ａ文章编号：１００１－２２０６（２００７）０５－００１９－０４ＬＮＧ低温储罐的设计及建造技术!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!"!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!"!!!!!"０引言液化天然气接收终端是ＬＮＧ重要的工程设施，它承担着接收—储存—蒸发—输送天然气的功能。

一般由专用码头、ＬＮＧ卸船装置、输送管道、储罐、气化装备等组成，其设计、建造复杂，技术要求严格，一个液化天然气接收终端一般造价在几十亿人民币。

以中国海洋石油总公司建设的福建莆田２６０万ｔＬＮＧ储罐为例，在总投资６２亿元中，２座１６万ｍ３的低温储罐占整个接收站投资的１／３。

为了解掌握这项技术，本文简要介绍ＬＮＧ低温储罐的设计与建造技术，提出我国开展ＬＮＧ低温储罐的设计与建造的几点建议。

１ＬＮＧ低温储罐的特殊要求（１）耐低温。

常压下液化天然气的沸点为－１６０℃。

ＬＮＧ选择低温常压储存方式，将天然气的温度降到沸点以下，使储液罐的操作压力稍高于常压，与高压常温储存方式相比，可以大大降低罐壁厚度，提高安全性能。

因此，ＬＮＧ要求储液罐体具有良好的耐低温性能和优异的保冷性能。

（２）安全要求高。

由于罐内储存的是低温液体，储罐一旦出现意外，冷藏的液体会大量挥发，气化量大约是原来冷藏状态下的３００倍，在大气中形成会自动引爆的气团。
