最新天馈线安装规范

天馈系统安装标准施工模型V1.0 （铁塔型安装场景）HUAWEI TECHNOLOGIES Co., Ltd.2安装工具一字螺丝刀十字螺丝刀活动扳手斜口钳卷尺剪线钳美工刀钢锯梯子指南针长皮尺馈线刀定滑轮色环胶带绝缘胶带防水胶带套筒扳手老虎钳倾角仪驻波比测试仪3天馈系统安装流程开始结束00:00－00:10组装天线00:25－00:55吊装天线00:55－01:45安装天线00:55－01:45制作馈线接头/ 粘贴色环02:15－02:45安装馈线固定夹01:45－02:15吊装馈线02:45－05:25安装室外馈线和馈线接地05:25－05:45馈线入室05:45－06:25安装室内馈线和跳线06:25－06:40天馈系统安装检查1.本手册以在约40米高的铁塔上安装3副定向天线（有主分集且采用定长跳线）、馈线长度为40米的天馈系统为例介绍安装过程。

2.安装天馈系统需4名安装人员，其中2人具有铁塔登高资格。

00:10－00:25连接天线侧跳线/ 粘贴色环02:15－02:45连接馈线至天线侧跳线天馈系统标准施工模型41 组装天线安装人员A\B\C\D 10分钟1.此处以华为公司的800MHz定向天线为例介绍安装过程，其他天线的安装可参考厂家的说明书。

2.组装3副天线的过程在地面上完成。

a组装支架b安装支架至天线安装上支架安装下支架完成后效果图56缠绕三层防水胶带缠绕三层绝缘胶带绑扎线扣1.缠绕胶带时，须保证上一层胶带覆盖下一层的50%以上。

2.缠绕防水胶带时，均匀拉伸防水胶带，使其宽度为原宽度的1/2后再缠绕。

每缠一层都要拉紧压实。

2 连接天线侧跳线安装人员A\B\C\D 15分钟a连接跳线至天线1.使用6根定长跳线。

2.（可选）若现场无定长跳线，则需裁剪合适长度的跳线，并在跳线两端制作DIN 公型接头。

b粘贴色环c密封接头1.缠绕色环应方向一致，不能错位，每道缠绕2～3层，相邻两道色环间距为10mm ～15mm 。

天线在所属区域不是最高点。

GPS天线不能安装在铁塔顶端。

GPS应安装在具有接地装置的锥体雷电保护区内。

如果GPS安装在钢架上，钢架的接地应使用焊接方式天线在水平或垂直方向应距基站发射天线3米远馈线安装方式和要求1. 检查天线与室外跳线的接头、室外馈线头与跳线的接头符合相关工艺要求，确保相关电气和防水性能。

接头必须紧固无松动、无划伤、无露铜、无变型2. 室外馈线头与跳线的接头处应保持平直，平直段不少于40 cm,以保证馈线、跳线连接处没有应力3. 馈线布放，应横平竖直，严禁相互交叉，必须做到顺序一致。

两端表识明确，并两端对应。

表识应粘贴与两端接头向内约20CM处4. 馈线在布放、拐弯时，弯曲度应圆滑、无硬弯。

并避免接触到尖锐物体，防止划伤进水，造成故障5. 馈线进线窗外必须有防水弯，防止雨水沿馈线进入机房。

防水弯最低处与馈线入口的高度差应大于15cm,防水弯的切角应大于等于60度。

防水弯的制作应弧度一致，整齐美观6. 所有馈线孔应密封好，不留空隙7. 馈线、信号线必须与（220V以上）的电源线有20cm以上的间距8. 天线、馈线等器件、线缆必须标识明确，一一对应9. 室外必须用黑扎带，室内必须用白扎带，绑扎时应整齐美观、工艺良好10. 馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美观。

如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。

对于不同线径的馈线，馈线夹的固定间距如下表：1/2"馈线7/8"馈线15/8"馈线馈线水平走线时：米米米馈线垂直走线时：米米米11. 馈线的弯曲半径应符合以下要求线径二次弯曲的半径一次性弯曲的半径7/8 ”360mm 120mm1/2 ”普通210mm 70mm1/2 ”超柔120mm 40mm跳线的安装方式和要求1.1/2〃跳线的单次弯曲半径应》20cm；多次弯曲半径应》30cm2. 跳线与天线、馈线的接头应连接可靠，密封良好3. 跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，以免损伤跳线4. 应避免跳线与尖锐物体直接接触11. 基站的接地电阻值应小于5 Q,对于年雷暴日小于20天的地区，接地电阻值可小于10Q。

天馈系统及设备安装规范1．室外天线及馈线或GPS天线跳线，安装位置与设计图纸相符，误差应≤±2°。

2．天线连接牢固，所有螺丝都应用平堑加弹堑，并检查天线支架及走线架安装牢固。

3．天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。

天线前方水平距离400m 内，要没有障碍物。

4．所有天线应该在避雷针45度保护范围内。

5．同一扇区天线应安装在同一水平面上，误差不大于1米。

6．全向天线垂直放置，且护套顶端应与支架齐平或略高出支架，定向天线方位角误差不大于3度，下倾角误差不大于0.5度。

所有天线应离开塔体1—2米。

7．若为单极化天线，同一扇区两天线方位角误差应小于1度，水平距离大于4米，垂直距离小于2米。

不同扇区的天线水平距离应该大于1米。

8．GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距，基站天线与GSM天线间距应符合设计文件要求。

9．GPS天线按规范垂直安装，并且在水平45°以上无遮档，处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角，保证GPS至少与4颗卫星无遮档直线连接。

10．主馈线应按分层分扇区原则整齐排列，无交叉无扭曲，表皮无损伤，弯曲半径小于馈线半径的20倍。

11．GPS跳线长度若超过103米时，应安装放大器，放大器应离天线10米左右，跳线表面无破损扭曲。

12：主馈线用馈线夹固定，且固定夹间距均匀（每隔1米左右一个），方向一致，GPS 跳线用扎带或馈线夹固定，间隔均匀。

13．所有室外跳线均应做防水处理。

14．主馈线进窗后应保持0.5M以上的垂直，室内避雷架应距馈窗1M—1.5M。

15．主馈线进窗前应做防水弯，并且在结束后馈线窗应做防水处理。

16．机柜顶处测试驻波比应小于1.5。

17．主馈线自塔顶到机房应有三处接地点（离开塔上平台1米内；离开塔底走线架前1米内；进馈窗前1米内），连接牢固，做防水处理。

对于无塔情况，同样采取三级接地点。

三点接地时，每两根馈线必须在同一孔正反两面，加上弹簧垫圈接地，也即每个接地点要打3个孔孔距要大于20MM。

天馈系统安装规范：1﴿、天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。

抱杆的高度应比天线长10cm以上。

抱杆垂直度、方位角符合设计要求。

2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。

一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。

A、在天线的直线距离400M内无障碍物。

B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。

C、铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。

D、全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。

E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。

F、同一扇区两天线间隔>4米，邻扇区天线间隔>1米。

G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。

3.GPS天线安装标准GPS天线安装应牢固，应用螺栓固定。

所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。

GPS天线应与地平面垂直，夹角应为90°±2°GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。

GPS天线在所属区域不是最高点。

GPS天线不能安装在铁塔顶端。

GPS应安装在具有接地装置的锥体雷电保护区内。

如果GPS安装在钢架上，钢架的接地应使用焊接方式。

GPS天线在水平或垂直方向应距基站发射天线3米远GPS天线应与铁塔朝南的一角距离至少1m；GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。

天馈线系统安装程序和规范1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观，有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排，先进场安装的要给后续进场的留下位置和方便。

2天馈线的组装吊挂质量要求2.1天线组装天线组装时应在比较平坦的地方，应在地面上铺上包装盒纸，勿使天线外表面受到损伤和污染；应使用专用安装附件按生产厂家安装说明书安装牢固，螺丝不能缺少或松动；1/2室外跳线应先行与天线接好并作好防水包裹绑扎。

2.2馈线的量裁馈线的量裁应按照节约的原则，先量后裁。

馈线的允许余量为不超过5％。

2.3馈线头制作馈线头应在塔下制作，一般情况下，制作馈线头必须使用专用馈线刀，按馈线头厂家规定的规范步骤进行。

切割外皮时不能划伤馈线外导体，馈线的内芯不得留有任何遗留物，如碎屑，灰尘、雨水、汗滴等，切割制作过程至头子装上前应使馈线头部向下，上头前应用专用清洁毛刷除去杂物，用刀具去毛刺；应尽可能防止脏手接触外内导体，不能忘掉密封橡皮圈。

天线与1/2跳线的连接、7/8馈线头与避雷器的接头连接必须紧固不松动、无划伤、不露铜。

2.4天馈线的吊挂要用专用电缆盘支架、滑轮、绳索等设备。

捆绑天馈线的绳索要牢靠，吊装时要用小绳控制，不能让天馈线碰触地面、塔体或墙体以免磨损，馈线裁割后应及时用塑料布袋包封，不能让杂物进入内腔；吊装中两头都应做好标记。

3天馈线安装质量要求1天线的安装天线的数量、规格、型号和安装位置路由应符合工程设计要求（特别应检查天线是否有内置倾角及波束宽度、增益等指标）。

1．天线安装位置天线安装位置应符合工程设计,六根天线在塔上的排位顺序为:正北:1扇区,左边接TRX1;右边接RX1;2、3扇区类推；双极化天线＋45°接TRX，-45°接RX。

天线应符合水平和垂直度隔离度要求。

2．CDMA800天线系统分离度要求(记为“分离度4132”)CDMA800天线系统水平分离度的要求如下：对于单极化天线，同一扇区分集接收天线水平分离度应大于4.0米；对于所有天线，同一平台不同扇区内天线水平分离度大于1.0米。

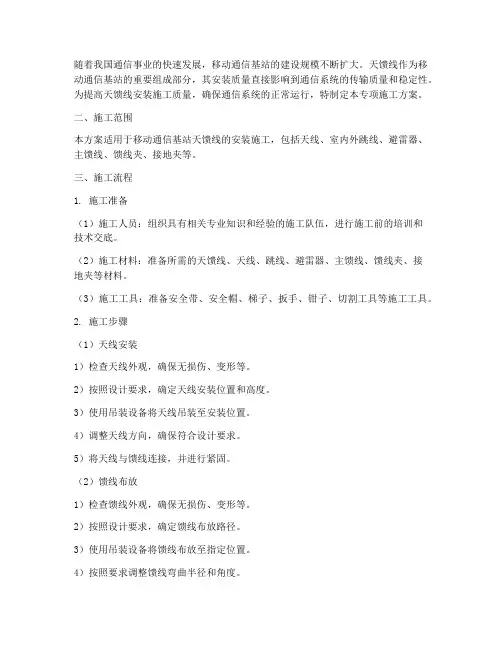

随着我国通信事业的快速发展，移动通信基站的建设规模不断扩大。

天馈线作为移动通信基站的重要组成部分，其安装质量直接影响到通信系统的传输质量和稳定性。

为提高天馈线安装施工质量，确保通信系统的正常运行，特制定本专项施工方案。

二、施工范围本方案适用于移动通信基站天馈线的安装施工，包括天线、室内外跳线、避雷器、主馈线、馈线夹、接地夹等。

三、施工流程1. 施工准备（1）施工人员：组织具有相关专业知识和经验的施工队伍，进行施工前的培训和技术交底。

（2）施工材料：准备所需的天馈线、天线、跳线、避雷器、主馈线、馈线夹、接地夹等材料。

（3）施工工具：准备安全带、安全帽、梯子、扳手、钳子、切割工具等施工工具。

2. 施工步骤（1）天线安装1）检查天线外观，确保无损伤、变形等。

2）按照设计要求，确定天线安装位置和高度。

3）使用吊装设备将天线吊装至安装位置。

4）调整天线方向，确保符合设计要求。

5）将天线与馈线连接，并进行紧固。

（2）馈线布放1）检查馈线外观，确保无损伤、变形等。

2）按照设计要求，确定馈线布放路径。

3）使用吊装设备将馈线布放至指定位置。

4）按照要求调整馈线弯曲半径和角度。

5）将馈线与天线、跳线、主馈线等连接，并进行紧固。

（3）避雷器安装1）检查避雷器外观，确保无损伤、变形等。

2）按照设计要求，确定避雷器安装位置。

3）使用扳手将避雷器连接到天线、馈线等。

4）检查避雷器连接是否牢固。

（4）接地夹安装1）检查接地夹外观，确保无损伤、变形等。

2）按照设计要求，确定接地夹安装位置。

3）使用扳手将接地夹连接到天线、馈线等。

4）检查接地夹连接是否牢固。

3. 施工验收（1）检查天线、馈线、避雷器、接地夹等安装位置、高度、角度是否符合设计要求。

（2）检查连接是否牢固，无明显松动。

（3）检查接地电阻是否满足要求。

四、施工质量控制1. 严格遵循施工规范和设计要求，确保施工质量。

2. 施工过程中，对关键环节进行严格检查，发现问题及时整改。
