6KV共箱封闭母线检修文件包分解

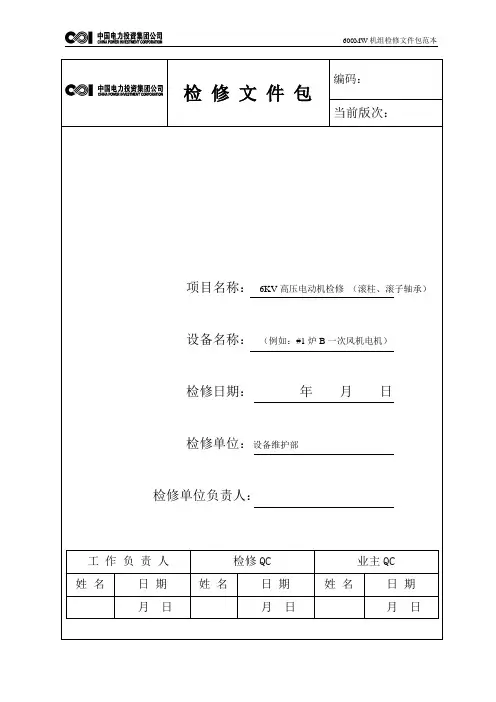

编码：检修文件包当前版次：项目名称：6KV高压电动机检修（滚柱、滚子轴承）设备名称：（例如：#1炉B一次风机电机）检修日期：年月日检修单位：设备维护部检修单位负责人：工作负责人检修QC 业主QC姓名日期姓名日期姓名日期月日月日月日文件包目录三级单位名称设备名称#1炉B一次风机电机项目名称6KV高压电动机检修（滚柱、滚子轴承）序号名 称 打“√” 页码1. 设 备 概 述2. 检修工作任务单3. 安 全 控 制4. 质 量 安 全 计 划 表5. 资 源 准 备6. 检修工艺规程7. 技术(试验)记录8. 检 修 报 告9. 不符合项通知单 10. 品质再鉴定记录 11. 设备试运行单 12. 竣 工 报 告 单 13. 文件修改建议表版次编 制 (修 改)校 核批 准签 名日 期 签日 期 签 名 日 期设 备 概 述三级单位名称□本次检修设备属于： A级检修本次检修设备位于：#1炉一次风机室□设备设备名称设备型号(规格) 现场位置供货商#1炉B一次风机电机YKK560-4 #1炉一次风机室上海电气集团上海电机有限公司□零部件零部件名称型号（规格）数量更换周期供货商轴承NU232ECM/C3 1 SKF 轴承6330M/C3 1 SKF□本次作业所涉及的图纸资料设备(零部件)名称图纸(资料)编号检修任务单三级单位名称□修前缺陷情况：电机驱动端轴承声音异常。

□修后应达到的效果：1.电机振动值小于0.075mm；2.电机轴承声音均匀、无阻滞；3.电机轴承温度低于90度。

申请人申请时间年月日批准人批准时间年月日计年月日计划竣工时间年月日开工时间计划检修工日计划其它工日计划总工日检修单位检修单位负责人日期年月日工作负责人日期年月日工作人员600MW机组检修文件包范本安全控制三级单位名称页码：项目名称6KV高压电动机检修（滚柱、滚子轴承）设备名称#1炉B一次风机电机□检修方参加本作业人员已经安全培训合格。

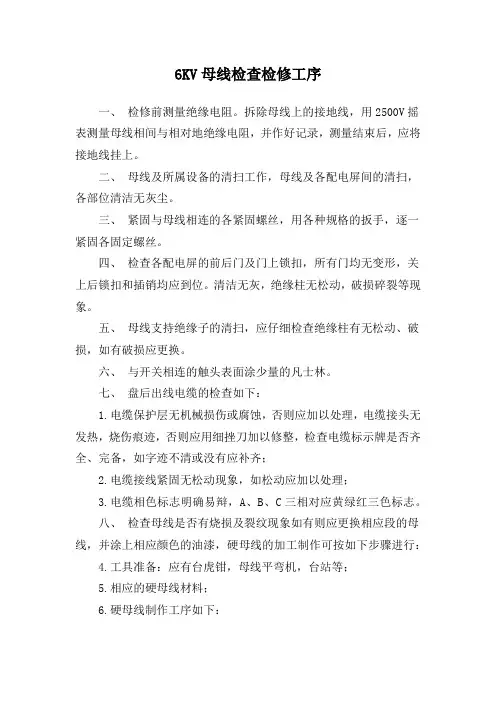

6KV母线检查检修工序一、检修前测量绝缘电阻。

拆除母线上的接地线，用2500V摇表测量母线相间与相对地绝缘电阻，并作好记录，测量结束后，应将接地线挂上。

二、母线及所属设备的清扫工作，母线及各配电屏间的清扫，各部位清洁无灰尘。

三、紧固与母线相连的各紧固螺丝，用各种规格的扳手，逐一紧固各固定螺丝。

四、检查各配电屏的前后门及门上锁扣，所有门均无变形，关上后锁扣和插销均应到位。

清洁无灰，绝缘柱无松动，破损碎裂等现象。

五、母线支持绝缘子的清扫，应仔细检查绝缘柱有无松动、破损，如有破损应更换。

六、与开关相连的触头表面涂少量的凡士林。

七、盘后出线电缆的检查如下：1.电缆保护层无机械损伤或腐蚀，否则应加以处理，电缆接头无发热，烧伤痕迹，否则应用细挫刀加以修整，检查电缆标示牌是否齐全、完备，如字迹不清或没有应补齐；2.电缆接线紧固无松动现象，如松动应加以处理；3.电缆相色标志明确易辩，A、B、C三相对应黄绿红三色标志。

八、检查母线是否有烧损及裂纹现象如有则应更换相应段的母线，并涂上相应颜色的油漆，硬母线的加工制作可按如下步骤进行：4.工具准备：应有台虎钳，母线平弯机，台站等；5.相应的硬母线材料；6.硬母线制作工序如下：1)拆下应更换的硬母线，比照原母线或在实地测量，用角尺，卷尺测出其尺寸绘于图纸上；2)按尺寸下料，下料时母线要留有适量的裕度，避免弯曲产生误差而造成整根作废，变制好的母线尖在原设备上比照好后再切去多余的一小段；3)硬母线的弯曲，矩形母线应进行冷弯平弯的方法是先将母线要弯曲的地方划上记号，再将母线插上平弯机内，用压板压紧不使滑动，慢慢扳动手柄使母线逐渐弯曲，不可用力过猛，以免产生裂纹，母线弯曲出距母线连接位置不应小于5mm，多片母线的弯曲度应一致，母线平弯的最小弯曲半径不得小于2—2.5倍母线厚度；4)硬母线钻孔，先用铅笔套画出孔位找出每个孔的中心位置，打上样冲眼，然后在钻孔，以防尺寸不准或因设备原有孔眼歪斜造成对不上；5)接触面的加工用手挫加工方法，铝母线用平挫加工。

引言：概述：6KV开关柜检修是保证开关柜正常运行和延长使用寿命的重要工作。

检修应该定期进行，以确保开关柜的可靠性和安全性。

检修工作包括巡视检查、清洁检修、接线检修、故障检修和保护设备的检修等多个方面。

下面将详细介绍这些方面的检修内容和步骤。

大点1：巡视检查根据巡视检查表对开关柜进行全面的外观检查。

检查元器件是否正常、接触是否良好、电气连线是否正确。

检查传动机构是否灵活，各操作机构是否正常。

检查开关柜周围的安全环境，排除火灾和触电隐患。

大点2：清洁检修清除开关柜表面的灰尘和污垢。

清洗绝缘子、导电部件和接线端子。

检查风扇、滤网等附属设备的清洁情况，并进行维护。

清除开关柜周围的杂物，确保通风和安全。

大点3：接线检修检查接线端子的松动和腐蚀情况。

检查接线是否牢固、组织良好。

修复或更换损坏的接线。

检查接地装置的可靠性和有效性。

大点4：故障检修定期进行设备的开关试验，确保其正常工作。

检查开关柜内各个元器件的运行状态。

根据故障指示灯和报警器的提示，排除故障。

对发现的故障进行记录和处理。

大点5：保护设备的检修检查保护设备的运行状态和参数设置。

校准保护设备的参数，确保其准确可靠。

检查保护设备的电源和信号线路。

对保护设备的故障进行排除和维修。

总结：6KV开关柜的检修工作是确保其正常运行和延长使用寿命的重要任务。

通过巡视检查、清洁检修、接线检修、故障检修和保护设备的检修等多个方面的工作，可以提高开关柜的可靠性和安全性。

本文详细介绍了这些检修工作的内容和步骤，希望能对开关柜的检修工作有所帮助。

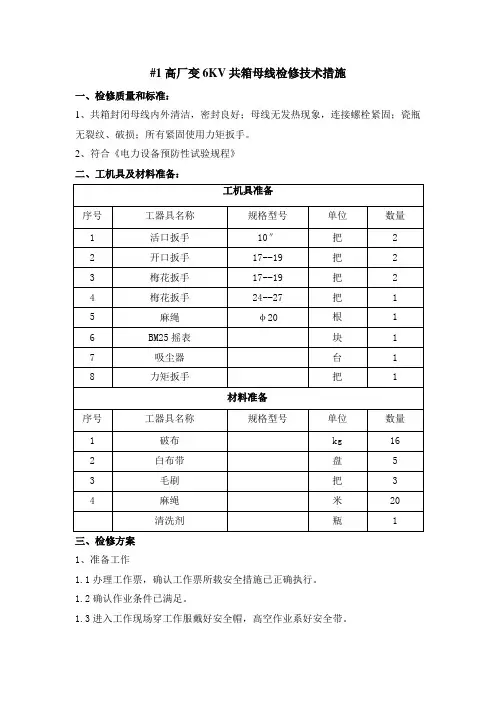

#1高厂变6KV共箱母线检修技术措施一、检修质量和标准：1、共箱封闭母线内外清洁，密封良好；母线无发热现象，连接螺栓紧固；瓷瓶无裂纹、破损；所有紧固使用力矩扳手。

2、符合《电力设备预防性试验规程》二、工机具及材料准备：工机具准备序号工器具名称规格型号单位数量1 活口扳手10″把 22 开口扳手17--19 把 23 梅花扳手17--19 把 24 梅花扳手24--27 把 15 麻绳φ20 根 16 BM25摇表块 17 吸尘器台 18 力矩扳手把 1材料准备序号工器具名称规格型号单位数量1 破布kg 162 白布带盘 53 毛刷把 34 麻绳米20清洗剂瓶 1三、检修方案1、准备工作1.1办理工作票，确认工作票所载安全措施已正确执行。

1.2确认作业条件已满足。

1.3进入工作现场穿工作服戴好安全帽，高空作业系好安全带。

1.4开工前，工作负责人要向工作班成员详细交待现场安全措施及注意事项，明确工作范围，并装设围栏。

2、共箱母线检查，内外部清扫，连接部分紧固，更换破损瓷瓶。

2.1共箱封闭母线内外清洁，密封良好。

2.2母线无发热现象，连接螺栓紧固。

2.3打开封母盖板清扫瓷瓶，检查瓷瓶应无裂纹、破损，对破损瓷瓶进行更换。

2.4所有紧固使用力矩扳手。

3、配合预防性试验,符合《电力设备预防性试验规程》4、清理工作现场，工作结束。

班组技术交底记录项目所在班组交底日期检修项目名称交底内容：1、检修项目开工前，由检修项目所在班组负责人和专业技术人员对全体施工人员进行检修项目的整体技术交底，并经全体施工人员签字。

2、严格执行电厂和项目部编制的检修工艺规程及相关的规程制度。

3、技术交底内容为该检修项目所对应的《检修技术措施》的全部内容，其中包括检修质量标准和技术要求、检修时所需工机具和材料、检修工艺流程和检修过程中的其他需注意的事项等内容。

参加交底人员（签字）：项目所在班组负责人：项目所在班组专业技术人员：全体施工人员：。

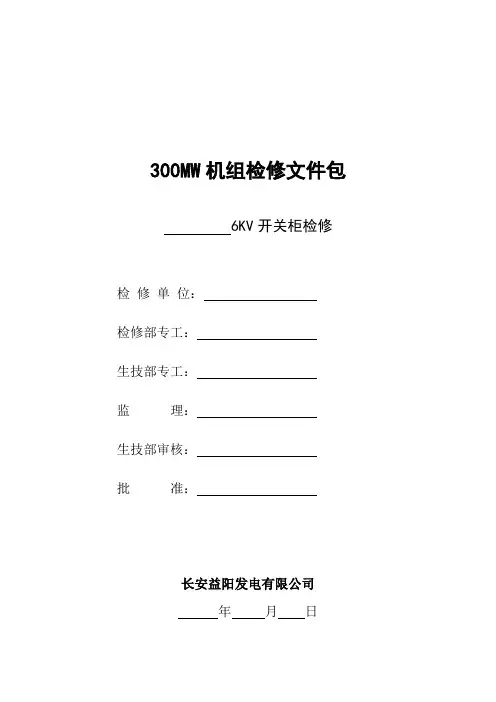

300MW机组检修文件包6KV开关柜检修检修单位：检修部专工：生技部专工：监理：生技部审核：批准：长安益阳发电有限公司年月日设备名称 6KV开关柜实际工日检修计划设备检修类别□ A级检修□ B级检修□ C级检修□其它计划工作时间2015 年月日至2015年月日实际工作时间年月日至年月日主要检修项目1.开关操作机构、防误机构检修2.开关柜内照明回路检修3.分合闸线圈、辅助开关及触头检修4.开关地刀机构检修修后目标1. 机构无卡涩,动作灵活,机械闭锁可靠。

2. 二次回路紧固，照明开关正常。

3. 辅助开关接点接触可靠，触头无过热、弹簧无变色，分合闸线圈电阻符合厂家要求。

修前状况基本参数序号名称型号（参数）1 开关柜型号2 额定电流3 生产厂家必备工具准备序号工器具名称规格单位数量准备情况1 电气常用个人工具普通套 1 □2 套筒扳手5-32mm 套 1 □3 撬棍0.6、1.3M 根4 □4 压缩空气吹扫工具套 1 □5 吸尘器台 1 □6 毛刷40mm 把 3 □检修工序步骤及危险点源控制：参见《6KV开关柜检修作业标准》(附件一）参见《6KV开关柜检修作业危险分析及控制表》附件二是否组织学习□□开工许可作业组负责人检修部专工项目部专工生技部专工监理时间项目部专工生技部专工监理时间1、开关操作机构、防误机构检修 W -1 二级验收检查部位标准修前情况修后情况推进机构推进机构灵活、无卡涩；闭锁可靠，“五防”功能齐全；各销片、销钉齐备，紧固螺丝无松动。

接地开关机构完整清洁，接地开关弹簧无锈蚀，开关动作干脆，到位，导电部分，接地部分正常。

接地开关操作接口部件是无破损，变形。

与开关闭锁装置完整，动作正确。

柜内照明照明回路绝缘电阻≥0.5MΩ，电源接线规范，灯具完好，照度符合设计要求。

柜门柜体无锈蚀，油漆完整。

柜门无变形现象，螺栓齐全。

其他问题：甲方验收乙方验收签名日期签名日期班组验收人检修负责人部门验收人分项负责人监理部验收人质监验收人生技部验收人专业负责人2、分合闸线圈、辅助开关及触头检修 H -1 三级验收检查部位标准修前情况修后情况分合闸线圈辅助开关接点接触可靠，触头无过热、弹簧无变色，分合闸线圈电阻符合厂家要求辅助开关动作正确，接点接触电阻≤0.5Ω。

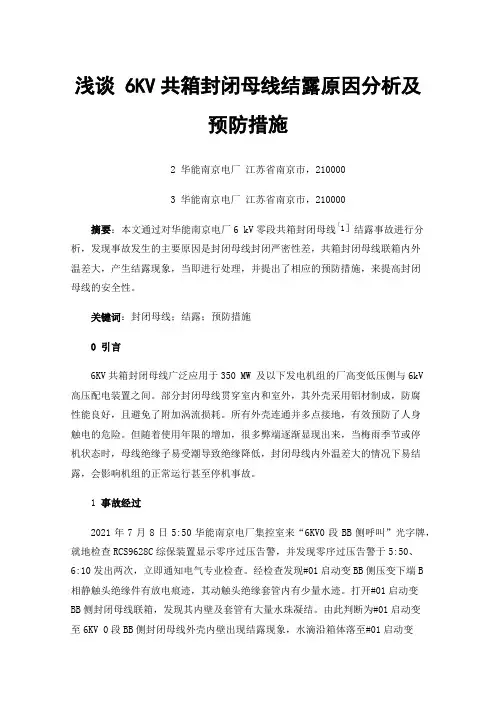

浅谈 6KV共箱封闭母线结露原因分析及预防措施2 华能南京电厂江苏省南京市，2100003 华能南京电厂江苏省南京市，210000摘要：本文通过对华能南京电厂6 kV零段共箱封闭母线［1］结露事故进行分析，发现事故发生的主要原因是封闭母线封闭严密性差，共箱封闭母线联箱内外温差大，产生结露现象，当即进行处理，并提出了相应的预防措施，来提高封闭母线的安全性。

关键词：封闭母线；结露；预防措施0引言6KV共箱封闭母线广泛应用于350 MW 及以下发电机组的厂高变低压侧与6kV高压配电装置之间。

部分封闭母线贯穿室内和室外，其外壳采用铝材制成，防腐性能良好，且避免了附加涡流损耗。

所有外壳连通并多点接地，有效预防了人身触电的危险。

但随着使用年限的增加，很多弊端逐渐显现出来，当梅雨季节或停机状态时，母线绝缘子易受潮导致绝缘降低，封闭母线内外温差大的情况下易结露，会影响机组的正常运行甚至停机事故。

1 事故经过2021年7月8日5:50华能南京电厂集控室来“6KV0段BB侧呼叫”光字牌，就地检查RCS9628C综保装置显示零序过压告警，并发现零序过压告警于5:50、6:10发出两次，立即通知电气专业检查。

经检查发现#01启动变BB侧压变下端B相静触头绝缘件有放电痕迹，其动触头绝缘套管内有少量水迹。

打开#01启动变BB侧封闭母线联箱，发现其内壁及套管有大量水珠凝结。

由此判断为#01启动变至6KV 0段BB侧封闭母线外壳内壁出现结露现象，水滴沿箱体落至#01启动变BB侧压变仓下端B相绝缘套内，随着水量累计，造成触头经由水迹对地放电。

B相电压不稳，零序电压超标，呼叫报警。

图1 图2现场处理过程：对B相绝缘件受损部分进行打磨，消除放电痕迹图一，刷环氧漆；对处理后的B相绝缘件和6KV零段BB侧压变仓至620B开关仓内小母线进行耐压试验；对6KV零段BB侧压变进行绝缘、直流电阻试验。

针对6KV共箱封闭母线联箱结露图2现象，打开6KV 0段开关室内除湿机，并加装强力风扇对联箱吹风，加速联箱内结露的挥发。

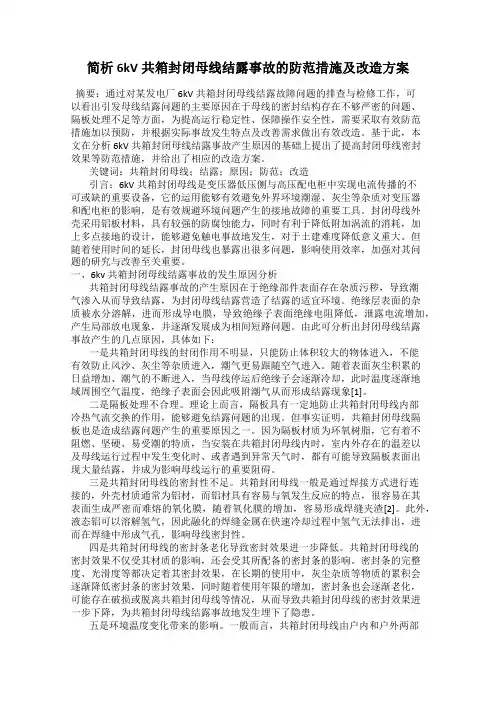

简析6kV共箱封闭母线结露事故的防范措施及改造方案摘要：通过对某发电厂6kV共箱封闭母线结露故障问题的排查与检修工作，可以看出引发母线结露问题的主要原因在于母线的密封结构存在不够严密的问题、隔板处理不足等方面，为提高运行稳定性、保障操作安全性，需要采取有效防范措施加以预防，并根据实际事故发生特点及改善需求做出有效改造。

基于此，本文在分析6kV共箱封闭母线结露事故产生原因的基础上提出了提高封闭母线密封效果等防范措施，并给出了相应的改造方案。

关键词：共箱封闭母线；结露；原因；防范；改造引言：6kV共箱封闭母线是变压器低压侧与高压配电柜中实现电流传播的不可或缺的重要设备，它的运用能够有效避免外界环境潮湿、灰尘等杂质对变压器和配电柜的影响，是有效规避环境问题产生的接地故障的重要工具。

封闭母线外壳采用铝板材料，具有较强的防腐蚀能力，同时有利于降低附加涡流的消耗，加上多点接地的设计，能够避免触电事故地发生，对于土建难度降低意义重大。

但随着使用时间的延长，封闭母线也暴露出很多问题，影响使用效率，加强对其问题的研究与改善至关重要。

一、6kv共箱封闭母线结露事故的发生原因分析共箱封闭母线结露事故的产生原因在于绝缘部件表面存在杂质污秽，导致潮气渗入从而导致结露，为封闭母线结露营造了结露的适宜环境。

绝缘层表面的杂质被水分溶解，进而形成导电膜，导致绝缘子表面绝缘电阻降低，泄露电流增加，产生局部放电现象，并逐渐发展成为相间短路问题。

由此可分析出封闭母线结露事故产生的几点原因，具体如下：一是共箱封闭母线的封闭作用不明显，只能防止体积较大的物体进入，不能有效防止风沙、灰尘等杂质进入，潮气更易跟随空气进入。

随着表面灰尘积累的日益增加、潮气的不断进入，当母线停运后绝缘子会逐渐冷却，此时温度逐渐地域周围空气温度，绝缘子表面会因此吸附潮气从而形成结露现象[1]。

二是隔板处理不合理。

理论上而言，隔板具有一定地防止共箱封闭母线内部冷热气流交换的作用，能够避免结露问题的出现。
