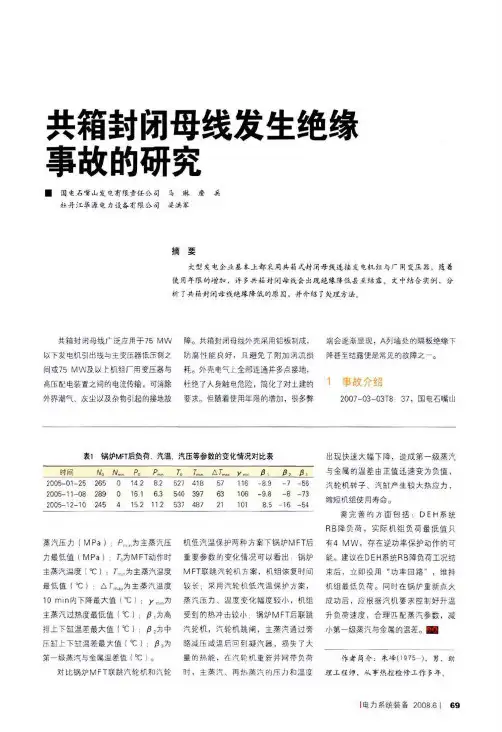

共箱封闭母线发生绝缘事故的研究动运行与维护女自有限责任*目1号机组dE目引发非计“停机。
检啬发Ⅸ，1号广离变6kv #箱封闭母线A*支母线箱在汽机房A 墙段盖板处自4处盘≈、B起出墙角n母绒短路，％板蛲焦，害管|外部分烧焦，母线箱体t部《壳烧熔+Ⅲ租达C200×500)m m‘，箱体内有大Ⅲ镕镕熔块室外部*箱体内有5R绝缘子表面有大量炭g母线t有多处烧伤痕迹。
=农设备的自作情aⅫ下08 3734027，发变组傈护r变差动动作08-3734030，发变组羞动自作．083734．042220kv 1{机21201断路*跳*。
绝缘检查情况如下{月2叻0v摇表J断开故障点后A*变口鹱绝缘=相列地为0，断*变E器月A、时自为1M O．c相为5M n变压器A丹立低Ⅱ侧绝缘电阳三相对地为300M O B分支母线三月”地绝缘女5M Q。
棱睡^员对变形盖板进行7罄Ⅳ，更换72R绝缘子。
对母线箱件±部铝弹烧熔处，*用*氧树＆板进行7封堵{内加密封垫．铆钉铆接】。
考虑甜隔板由外温差辕失，B引起凝露，将中间隔板、套管、冀管主撑铝框拆除。
处理完毕，连接母线。
随后对汽机房W r高变段所有绝缘}进行7洁扫，W女面炭黑栗月W酮进行7蒲洗．清扫完毕、月2∞0v摇表测试A*女绝缘∞10M O对B分支也进行7涪扫，清扫后绝缘为5M0。
整个抢修I作于馆时完I．机日子20时并嗣发电。
造成共箱封目母线绝缚低的主要Ⅱ因是由于#箱封∞母线内的绝缘部7020086电力系*装备件表面月秽并嚷附潮气或结露，在伴随着持群覆恶*条件时．绝缘子表i自勺尘螓中可溶性盐粪被水份溶解，Ⅳ成导电膜，使绝缘子表面的绝缘电阻T降，泄漏电流增大，P生局部№行放电。
；绝缘子的电阻T降到T能承受线路∞运行电压时，在绝缘子的表i就要发±闳络，进i造成相闻短路。
类似的事故，多发生在A列墙处的隔板处。
造成此粪绝缘事故的原目详细*析如T。
a其箱封闭母线密封性差。
发电机—变压器组单元接线方式下封闭母线绝缘故障分析处理摘要：发变组离相封闭母线由于设备简单、元件数量少、运行可靠，在电力系统应用广泛，但是运行维护往往不够重视，本文通过封闭母线的故障处理分析，基本上涵盖发电机—变压器组单元接线方式中通道离相封闭母线可能导致故障的各个方面，可为其他发电公司提供借鉴参考。
关键字：发变组离相封闭母线故障处理一、背景资料某发电公司为2x300MW国产常规燃煤发电机机组，两台机组先后于2004年、2005年投入商业运行。
机组采用发电机—变压器组单元接线方式，发电机至主变压器、高压厂用变压器、高压脱硫变压器、机端励磁变压器等采用离相封闭母线连接，封闭母线为北京电力设备总厂生产，型号为QZFM-20/12500 。
二、封闭母线的优缺点封闭母线(Enclosed busbars)是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。
按照安装形式可分为离相封闭母线、共箱封闭母线和电缆母线等。
优点：(1)减少接地故障，避免相间短路。
(2)消除钢构发热。
(3)减少相间短路电动力。
(4)母线封闭后，采用微正压运行方式，防止绝缘子结露，为母线采用通风冷却方式创造了条件。
(5)封闭母线由工厂成套生产，运行维护工作量小，结构简单。
缺点:由于环流和涡流的存在，外壳将产生损耗;有色金属消耗量大;母线散热条件差。
三、封闭母线绝缘故障情况近几年由于系统负荷偏低，该公司的发电机组长期处于轮流调停状态，停运机组发变组通道绝缘电阻长期偏低，最低时绝缘电阻仅为0.1MΩ，绝缘电阻、吸收比等指标均不合格，严重影响机组的健康水平。
因测量发变组通道绝缘时，测量回路中涉及电气设备和元件很多，在发现存在绝缘电阻不合格的情况时，经多次拆除发电机、主变压器、高压脱硫变、高厂变、励磁变引线，来确认发变组通道绝缘不合格故障点。
经过多次反复检查，最终确认，绝缘电阻不合格原因为封闭母线本身绝缘电阻太低导致整个回路绝缘不合格。

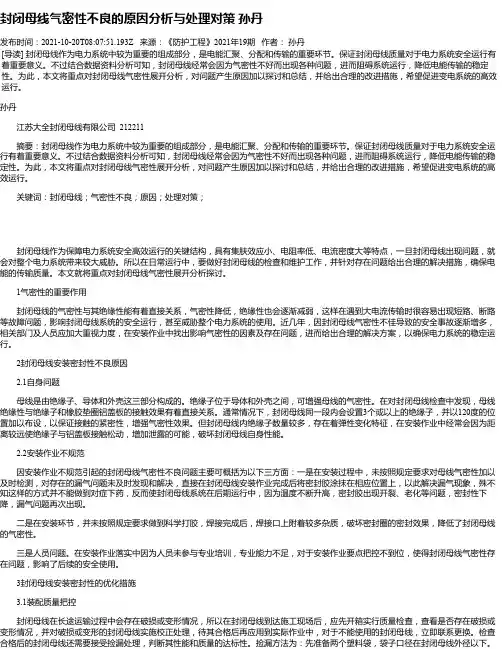

封闭母线气密性不良的原因分析与处理对策孙丹发布时间：2021-10-20T08:07:51.193Z 来源：《防护工程》2021年19期作者：孙丹[导读] 封闭母线作为电力系统中较为重要的组成部分，是电能汇聚、分配和传输的重要环节。
保证封闭母线质量对于电力系统安全运行有着重要意义。
不过结合数据资料分析可知，封闭母线经常会因为气密性不好而出现各种问题，进而阻碍系统运行，降低电能传输的稳定性。
为此，本文将重点对封闭母线气密性展开分析，对问题产生原因加以探讨和总结，并给出合理的改进措施，希望促进变电系统的高效运行。
孙丹江苏大全封闭母线有限公司 212211摘要：封闭母线作为电力系统中较为重要的组成部分，是电能汇聚、分配和传输的重要环节。
保证封闭母线质量对于电力系统安全运行有着重要意义。
不过结合数据资料分析可知，封闭母线经常会因为气密性不好而出现各种问题，进而阻碍系统运行，降低电能传输的稳定性。
为此，本文将重点对封闭母线气密性展开分析，对问题产生原因加以探讨和总结，并给出合理的改进措施，希望促进变电系统的高效运行。
关键词：封闭母线；气密性不良；原因；处理对策；封闭母线作为保障电力系统安全高效运行的关键结构，具有集肤效应小、电阻率低、电流密度大等特点，一旦封闭母线出现问题，就会对整个电力系统带来较大威胁。
所以在日常运行中，要做好封闭母线的检查和维护工作，并针对存在问题给出合理的解决措施，确保电能的传输质量。
本文就将重点对封闭母线气密性展开分析探讨。
1气密性的重要作用封闭母线的气密性与其绝缘性能有着直接关系，气密性降低，绝缘性也会逐渐减弱，这样在遇到大电流传输时很容易出现短路、断路等故障问题，影响封闭母线系统的安全运行，甚至威胁整个电力系统的使用。
近几年，因封闭母线气密性不佳导致的安全事故逐渐增多，相关部门及人员应加大重视力度，在安装作业中找出影响气密性的因素及存在问题，进而给出合理的解决方案，以确保电力系统的稳定运行。

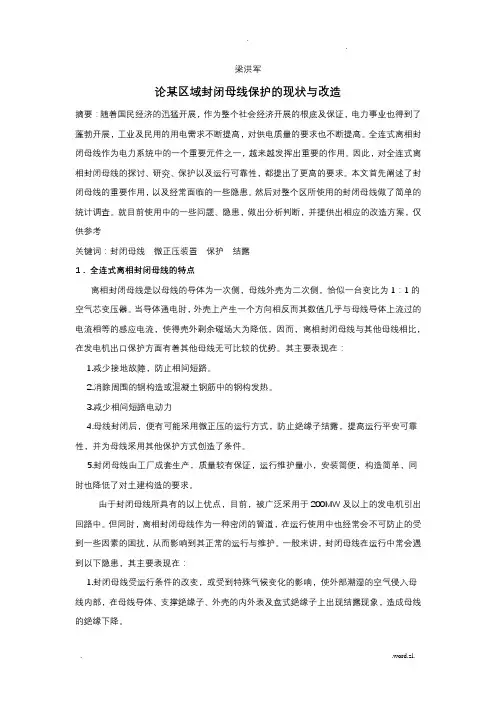

梁洪军论某区域封闭母线保护的现状与改造摘要：随着国民经济的迅猛开展，作为整个社会经济开展的根底及保证，电力事业也得到了蓬勃开展，工业及民用的用电需求不断提高，对供电质量的要求也不断提高。
全连式离相封闭母线作为电力系统中的一个重要元件之一，越来越发挥出重要的作用。
因此，对全连式离相封闭母线的探讨、研究、保护以及运行可靠性，都提出了更高的要求。
本文首先阐述了封闭母线的重要作用，以及经常面临的一些隐患。
然后对整个区所使用的封闭母线做了简单的统计调查。
就目前使用中的一些问题、隐患，做出分析判断，并提供出相应的改造方案，仅供参考关键词：封闭母线微正压装置保护结露1．全连式离相封闭母线的特点离相封闭母线是以母线的导体为一次侧，母线外壳为二次侧，恰似一台变比为1：1的空气芯变压器。
当导体通电时，外壳上产生一个方向相反而其数值几乎与母线导体上流过的电流相等的感应电流，使得壳外剩余磁场大为降低，因而，离相封闭母线与其他母线相比，在发电机出口保护方面有着其他母线无可比较的优势。
其主要表现在：1.减少接地故障，防止相间短路。
2.消除周围的钢构造或混凝土钢筋中的钢构发热。
3.减少相间短路电动力4.母线封闭后，便有可能采用微正压的运行方式，防止绝缘子结露，提高运行平安可靠性，并为母线采用其他保护方式创造了条件。
5.封闭母线由工厂成套生产，质量较有保证，运行维护量小，安装简便，构造简单，同时也降低了对土建构造的要求。
由于封闭母线所具有的以上优点，目前，被广泛采用于200MW及以上的发电机引出回路中。
但同时，离相封闭母线作为一种密闭的管道，在运行使用中也经常会不可防止的受到一些因素的困扰，从而影响到其正常的运行与维护。
一般来讲，封闭母线在运行中常会遇到以下隐患，其主要表现在：1.封闭母线受运行条件的改变，或受到特殊气候变化的影响，使外部潮湿的空气侵入母线内部，在母线导体、支撑绝缘子、外壳的内外表及盘式绝缘子上出现结露现象，造成母线的绝缘下降。

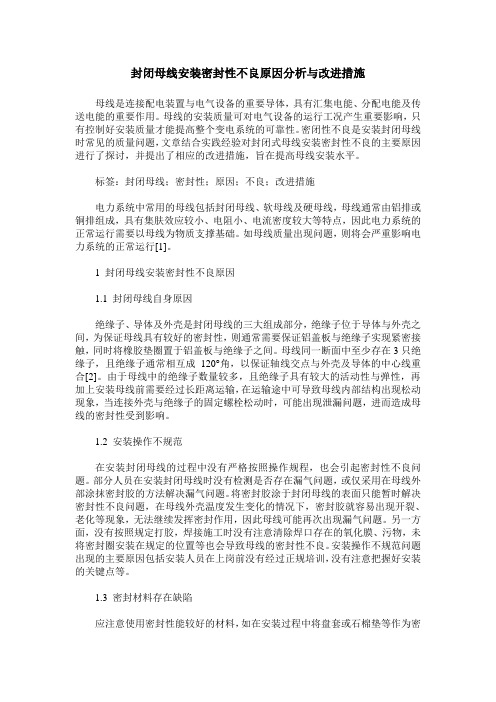

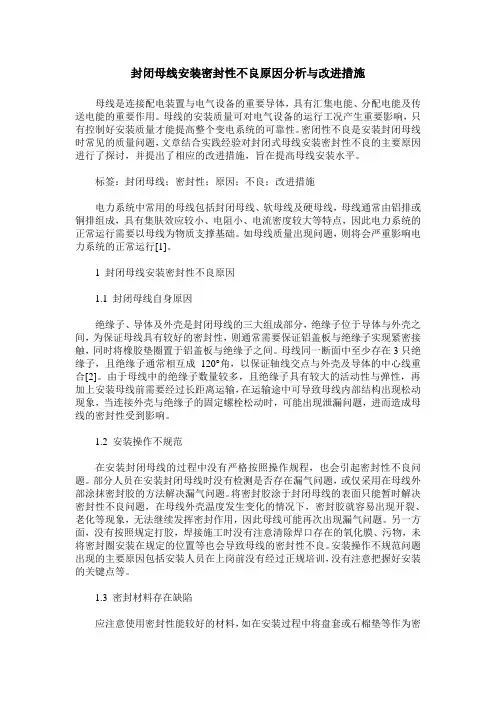

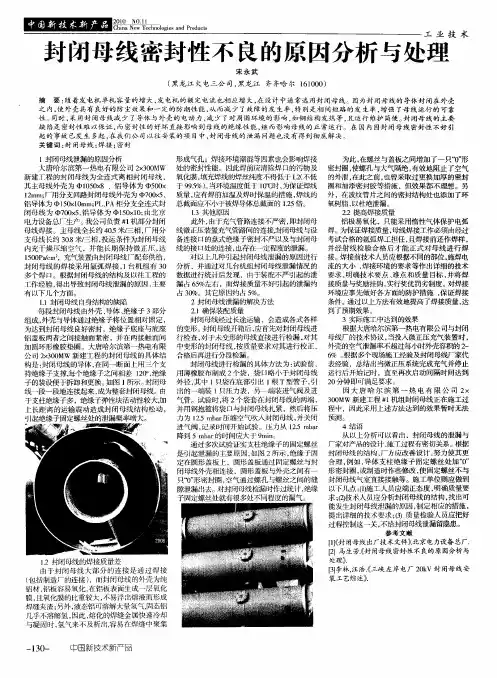

封闭母线安装密封性不良原因分析与改进措施母线是连接配电装置与电气设备的重要导体，具有汇集电能、分配电能及传送电能的重要作用。
母线的安装质量可对电气设备的运行工况产生重要影响，只有控制好安装质量才能提高整个变电系统的可靠性。
密闭性不良是安装封闭母线时常见的质量问题，文章结合实践经验对封闭式母线安装密封性不良的主要原因进行了探讨，并提出了相应的改进措施，旨在提高母线安装水平。
标签：封闭母线；密封性；原因；不良；改进措施电力系统中常用的母线包括封闭母线、软母线及硬母线，母线通常由铝排或铜排组成，具有集肤效应较小、电阻小、电流密度较大等特点，因此电力系统的正常运行需要以母线为物质支撑基础。
如母线质量出现问题，则将会严重影响电力系统的正常运行[1]。
1 封闭母线安装密封性不良原因1.1 封闭母线自身原因绝缘子、导体及外壳是封闭母线的三大组成部分，绝缘子位于导体与外壳之间，为保证母线具有较好的密封性，则通常需要保证铝盖板与绝缘子实现紧密接触，同时将橡胶垫圈置于铝盖板与绝缘子之间。
母线同一断面中至少存在3只绝缘子，且绝缘子通常相互成120°角，以保证轴线交点与外壳及导体的中心线重合[2]。
由于母线中的绝缘子数量较多，且绝缘子具有较大的活动性与弹性，再加上安装母线前需要经过长距离运输，在运输途中可导致母线内部结构出现松动现象，当连接外壳与绝缘子的固定螺栓松动时，可能出现泄漏问题，进而造成母线的密封性受到影响。
1.2 安装操作不规范在安装封闭母线的过程中没有严格按照操作规程，也会引起密封性不良问题。
部分人员在安装封闭母线时没有检测是否存在漏气问题，或仅采用在母线外部涂抹密封胶的方法解决漏气问题。
将密封胶涂于封闭母线的表面只能暂时解决密封性不良问题，在母线外壳温度发生变化的情况下，密封胶就容易出现开裂、老化等现象，无法继续发挥密封作用，因此母线可能再次出现漏气问题。
另一方面，没有按照规定打胶，焊接施工时没有注意清除焊口存在的氧化膜、污物，未将密封圈安装在规定的位置等也会导致母线的密封性不良。

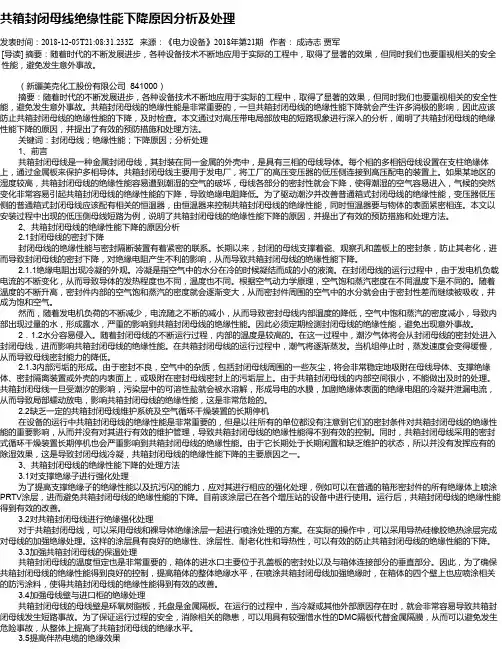

共箱封闭母线绝缘性能下降原因分析及处理发表时间：2018-12-05T21:08:31.233Z 来源：《电力设备》2018年第21期作者：成诗志贾军[导读] 摘要：随着时代的不断发展进步，各种设备技术不断地应用于实际的工程中，取得了显著的效果，但同时我们也要重视相关的安全性能，避免发生意外事故。
（新疆美克化工股份有限公司 841000）摘要：随着时代的不断发展进步，各种设备技术不断地应用于实际的工程中，取得了显著的效果，但同时我们也要重视相关的安全性能，避免发生意外事故。
共箱封闭母线的绝缘性能是非常重要的，一旦共箱封闭母线的绝缘性能下降就会产生许多消极的影响，因此应该防止共箱封闭母线的绝缘性能的下降，及时检查。
本文通过对高压带电局部放电的短路现象进行深入的分析，阐明了共箱封闭母线的绝缘性能下降的原因，并提出了有效的预防措施和处理方法。
关键词：封闭母线；绝缘性能；下降原因；分析处理 1、前言共箱封闭母线是一种金属封闭母线，其封装在同一金属的外壳中，是具有三相的母线导体。
每个相的多相铝母线设置在支柱绝缘体上，通过金属板来保护多相导体。
共箱封闭母线主要用于发电厂，将工厂的高压变压器的低压侧连接到高压配电的装置上。
如果某地区的湿度较高，共箱封闭母线的绝缘性能容易遭到潮湿的空气的破坏，母线各部分的密封性就会下降，使得潮湿的空气容易进入，气候的突然变化非常容易引起共箱封闭母线的绝缘性能的下降，导致绝缘电阻降低。
为了驱动潮汐并改善普通箱式封闭母线的绝缘性能，变压器低压侧的普通箱式封闭母线应该配有相关的恒温器，由恒温器来控制共箱封闭母线的绝缘性能，同时恒温器要与物体的表面紧密相连。
本文以安装过程中出现的低压侧母线短路为例，说明了共箱封闭母线的绝缘性能下降的原因，并提出了有效的预防措施和处理方法。
2、共箱封闭母线的绝缘性能下降的原因分析 2.1封闭母线的密封下降封闭母线的绝缘性能与密封隔断装置有着紧密的联系。
长期以来，封闭的母线支撑着瓷、观察孔和盖板上的密封条，防止其老化，进而导致封闭母线的密封下降，对绝缘电阻产生不利的影响，从而导致共箱封闭母线的绝缘性能下降。
启备变共箱封闭母线接地故障的分析及处理发布时间：2022-12-19T06:05:48.479Z 来源：《中国电业与能源》2022年第15期作者：曹鑫[导读] 本论文针对一起启备变高压共箱封闭母线接地故障的原因进行分析,曹鑫新疆华电米东热电有限公司新疆乌鲁木齐 830019摘要：本论文针对一起启备变高压共箱封闭母线接地故障的原因进行分析,阐明了故障原因，并提出改造措施。
通过现场检查与试验,确定密封性能下降、绝缘支撑件绝缘性能不佳以及母线凝露是导致封闭母线接地故障的主要原因。
提出提高检修孔盖板密封性、对母线穿墙部分进行封闭、改善共箱母线伴热带性能等改造措施。
改造完成后,封闭母线的绝缘可靠性得到了显著提高。
关键词：共箱母线；接地；故障；绝缘；处理；防范措施前言共箱母线是三相母线导体封闭在同一个金属外壳中的金属封闭母线，每相铝母线固定在支柱绝缘子上，外部用金属板材制成罩箱来保护其中的三相导体。
共箱母线在发电厂中主要用于厂用高压变压器或启备变压器低压侧到厂用高压配电装置之间的连接线。
由于部分地区气候常年湿度大或变化较突然，箱体的各部分严密性不好，潮湿空气易进入；伴热带效果不佳或损坏等原因可能造成共箱母线内部的潮湿空气结露，导致绝缘件受潮引起绝缘电阻下降，严重时会导致母线接地跳闸，对机组的安全运行造成严重威胁。
一、故障情况某厂启备变低压侧共箱封闭母线采用的是北京电力设备总厂生产不隔相共箱式封闭母线，额定电压6.3KV，额定电流4000A。
其机构由母线导体、热缩套、导体支撑结构、外壳支吊架等组成。
A、B每段备用分支回路长度160米。
2017年12月，某厂启备变高压侧断路器跳闸，启备变停运，启备变保护A、B屏保护装置“A零序过流一段、二段”保护动作。
通过对录波器波形分析和两套保护装置动作报告的比对，判断为启备变一次设备A相短路故障，故障范围为差动保护范围内部，即启备变高压侧开关至6KV备用电源进线开关之间，保护属于正确动作。

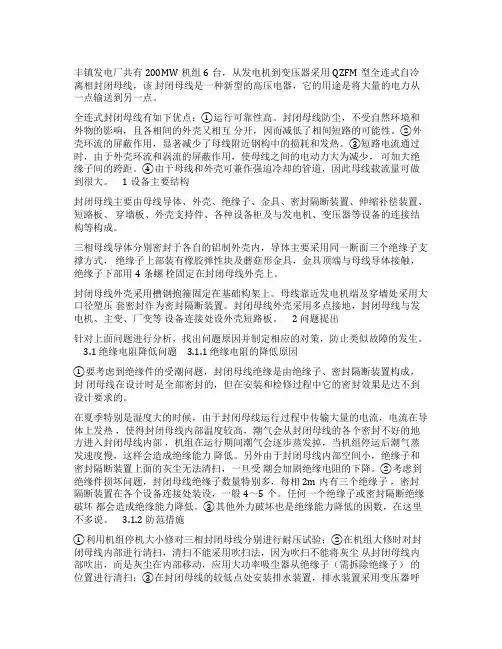

丰镇发电厂共有200MW机组6台，从发电机到变压器采用QZFM型全连式自冷离相封闭母线，该封闭母线是一种新型的高压电器，它的用途是将大量的电力从一点输送到另一点。
全连式封闭母线有如下优点：①运行可靠性高。
封闭母线防尘，不受自然环境和外物的影响，且各相间的外壳又相互分开，因而减低了相间短路的可能性。
②外壳环流的屏蔽作用，显著减少了母线附近钢构中的损耗和发热。
③短路电流通过时，由于外壳环流和涡流的屏蔽作用，使母线之间的电动力大为减少，可加大绝缘子间的跨距。
④由于母线和外壳可兼作强迫冷却的管道，因此母线载流量可做到很大。
1 设备主要结构封闭母线主要由母线导体、外壳、绝缘子、金具、密封隔断装置、伸缩补偿装置、短路板、穿墙板、外壳支持件、各种设备柜及与发电机、变压器等设备的连接结构等构成。
三相母线导体分别密封于各自的铝制外壳内，导体主要采用同一断面三个绝缘子支撑方式，绝缘子上部装有橡胶弹性块及蘑菇形金具，金具顶端与母线导体接触，绝缘子下部用4条螺栓固定在封闭母线外壳上。
封闭母线外壳采用槽钢抱箍固定在基础构架上。
母线靠近发电机端及穿墙处采用大口径塑压套密封作为密封隔断装置。
封闭母线外壳采用多点接地，封闭母线与发电机、主变、厂变等设备连接处设外壳短路板。
2 问题提出针对上面问题进行分析，找出问题原因并制定相应的对策，防止类似故障的发生。
3.1 绝缘电阻降低问题 3.1.1 绝缘电阻的降低原因①要考虑到绝缘件的受潮问题，封闭母线绝缘是由绝缘子、密封隔断装置构成，封闭母线在设计时是全部密封的，但在安装和检修过程中它的密封效果是达不到设计要求的。
在夏季特别是湿度大的时候，由于封闭母线运行过程中传输大量的电流，电流在导体上发热，使得封闭母线内部温度较高，潮气会从封闭母线的各个密封不好的地方进入封闭母线内部，机组在运行期间潮气会逐步蒸发掉，当机组停运后潮气蒸发速度慢，这样会造成绝缘能力降低。
另外由于封闭母线内部空间小，绝缘子和密封隔断装置上面的灰尘无法清扫，一旦受潮会加剧绝缘电阻的下降。

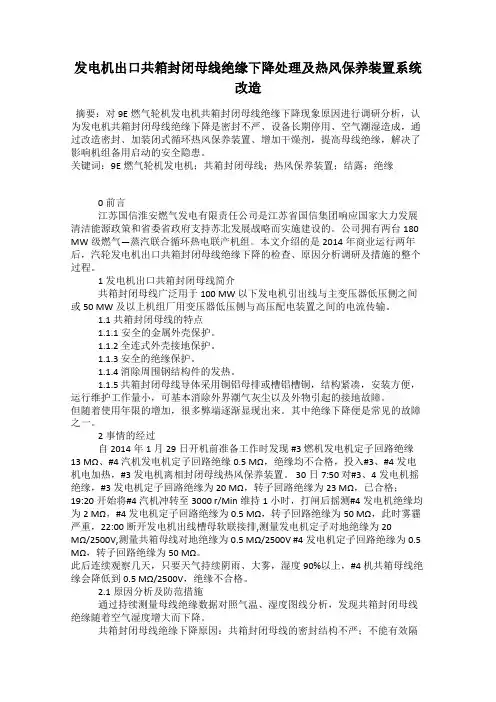

发电机出口共箱封闭母线绝缘下降处理及热风保养装置系统改造摘要：对9E燃气轮机发电机共箱封闭母线绝缘下降现象原因进行调研分析，认为发电机共箱封闭母线绝缘下降是密封不严、设备长期停用、空气潮湿造成，通过改造密封、加装闭式循环热风保养装置、增加干燥剂，提高母线绝缘，解决了影响机组备用启动的安全隐患。
关键词：9E燃气轮机发电机；共箱封闭母线；热风保养装置；结露；绝缘0 前言江苏国信淮安燃气发电有限责任公司是江苏省国信集团响应国家大力发展清洁能源政策和省委省政府支持苏北发展战略而实施建设的。
公司拥有两台180 MW级燃气—蒸汽联合循环热电联产机组。
本文介绍的是2014年商业运行两年后，汽轮发电机出口共箱封闭母线绝缘下降的检查、原因分析调研及措施的整个过程。
1 发电机出口共箱封闭母线简介共箱封闭母线广泛用于100 MW 以下发电机引出线与主变压器低压侧之间或50 MW 及以上机组厂用变压器低压侧与高压配电装置之间的电流传输。
1.1共箱封闭母线的特点1.1.1安全的金属外壳保护。
1.1.2 全连式外壳接地保护。
1.1.3 安全的绝缘保护。
1.1.4 消除周围钢结构件的发热。
1.1.5 共箱封闭母线导体采用铜铝母排或槽铝槽铜，结构紧凑，安装方便，运行维护工作量小，可基本消除外界潮气灰尘以及外物引起的接地故障。
但随着使用年限的增加，很多弊端逐渐显现出来。
其中绝缘下降便是常见的故障之一。
2 事情的经过自2014年1月29日开机前准备工作时发现 #3燃机发电机定子回路绝缘13 MΩ、#4汽机发电机定子回路绝缘0.5 MΩ，绝缘均不合格，投入#3、#4发电机电加热，#3发电机离相封闭母线热风保养装置。
30日7:50 对#3、4发电机摇绝缘，#3发电机定子回路绝缘为20 MΩ，转子回路绝缘为23 MΩ，已合格；19:20开始将#4汽机冲转至3000 r/Min维持1小时，打闸后摇测#4发电机绝缘均为2 MΩ，#4发电机定子回路绝缘为0.5 MΩ，转子回路绝缘为50 MΩ，此时雾霾严重，22:00断开发电机出线槽母软联接排,测量发电机定子对地绝缘为20MΩ/2500V,测量共箱母线对地绝缘为0.5 MΩ/2500V #4发电机定子回路绝缘为0.5 MΩ，转子回路绝缘为50 MΩ。
浅谈单元机组共箱封闭母线故障探讨与分析杜庆军
发表时间：2019-12-19T14:20:16.343Z 来源：《电力设备》2019年第17期作者：杜庆军
[导读] 摘要：目前，各大型发电机组均采用单元接线方式，以减少所用电气设备数量，简化配电装置结构，降低建造费用；避免了由于额定电流或断路电流过大而在制造条件或价格等因素。
(大唐贵州发耳发电有限公司发电部)
摘要：目前，各大型发电机组均采用单元接线方式，以减少所用电气设备数量，简化配电装置结构，降低建造费用；避免了由于额定电流或断路电流过大而在制造条件或价格等因素。
但当发变组范围内任何一个元件故障，都将造成整个机组故障停运。
本文就结合某
600MW发电机组，一起高厂变共箱封闭母线短路事故，进行探讨和分析，以为同类系统故障分析处理提供借鉴和技术支持。
关键词：发电机组单元接线封闭母线短路事故分析处理
引言当前，各大型火力发电机组均采用单元接线方式，即发电机—主变压器组单元接线至厂内500kV系统。
发电机与变压器间不装断路器，载流母线采用离相式封闭母线与主变低压侧连接，在封闭母线之间接有高厂变、脱硫变、励磁变，发电机出口PT及避雷器等元件。
南方某4*600MW火力发电厂，各机组均采用该种方式接入系统。
其各机组厂用电源取自本机高厂变及脱硫变，从变压器经共箱封闭母线接至本机6kV厂用母线。
1事故案例简述
1.1 概述
某厂4*600MW火力发电机组，发电机是上海发电机厂生产的QFSN-630-2型隐极式、二极三相同步发电机；高厂变是特变电工衡阳变压器厂生产的SFF10-CY-63000/20型变压器，发变组A、B套保护为南瑞RCS-985TJ变压器保护装置及RCS-985A发电机变压器组保护装置；化水变6kV开关采用北京四方数字式厂用变保护测控装置CSC-241C保护装置；B化水变6kV开关为上海通用电气生产的P/V-12型中压开关。
1.2 事故经过
某厂4*600MW火力发电厂，2号机组带480MW负荷正常运行过程中，6kV公用0B段B化水变开关柜电缆接线仓突然发生相间短路故障，B化水变综保装置电流速断保护动作，6kV公用0B段弧光保护动作故障切除120ms后，2号高厂变低压侧A分支出线共箱母线拐角处相继发生相间短路，2号高厂变比率差动保护动作，发变组A、B套保护动作，机组解列。
其故障点位置如下图所示：
1.3 设备损失情况
6kV公用0B段B化水变电缆仓受损（开关仓门变形，开关内过电压保护器A、B相引线折断），2号高厂变A分支共箱母线箱体融化受损，A、B相母线受损，受损长度每相约800mm，C相母线轻微受损。
2 事故原因分析
2.1 技术原因分析：
继电保护动作时间：
0ms 电流突变故障发生
10ms B化水变综保装置保护启动
600B1馈线开关保护启动
2号机高厂变后备保护启动
2号发电机后备保护启动
40ms B化水变综保装置电流速断保护动作
6kV公用OB段电源开关600B2弧光保护动作
80ms B化水变6kV开关断开
6kV公用OB段电源开关600B2断开
210 ms 2号高厂变保护差动保护启动
245ms 发变组保护A/B屏高厂变比例差动动作，2号发电机解列
2.2 保护动作及故障录波情况分析
故障发生后，B化水变保护在10ms时启动，40ms时电流速断保护动作出口，80ms时开关断开切除第一故障。
以此同时6kV公用0B段
弧光保护动作跳开6kV公用OB段电源开关600B2断开，经过核实，弧光保护作为母线故障的快速保护，此次动作单元传感器所接的开关柜为B化水变6kV开关，而本次故障点位于B化水变开关下端头电缆仓内，不是母线故障，故6kV公用OB段弧光保护动作是误动作。
当第一故障发生并切除后，第120ms时高厂变A分支封闭母线发生故障，210ms时2号高厂变保护差动保护启动，245ms时发变组保护
A、B屏高厂变比率差动动作，2号发变组全停，切除第二故障点。
3 事故分析结论
故障点一：6kV公用0B段B化水变开关电缆仓内三相短路，6kV公用0B段B化水变综保装置电流速度保护动作。
根据故障录波显示，A/B相电压率先下降，电压幅值相等，相位相反，无零序电压、电流，B化水变故障最先A/B相间短路，10ms后转为三相短路。
经现场检查，B化水变6kV开关接线仓内过电压保护器A/B相接线绝缘层破损，而且存在明显的放电痕迹；C相接线和接地接线完整。
推断故障起因为过电压保护器A/B相接线绝缘受损而且安全距离不够，相间放电拉弧，导致三相短路。
故障点二：高厂变A分支共箱母线三相短路，2号高厂变比例差动动作。
2号高厂变为B化水变短路故障的电源，短路产生的故障电流流经共箱母线，在三相系统中，发生短路时作用于每相导体的电动力取决于该项导体中电流与其他两相电流的相互作用力。
A/B相间短路，故障电流流经A/B相，产生相互排斥的水平电动力，使B相母线向C相母线靠近，导致B/C相间短路，电弧对外壳放电，最终导致三相短路。
根据故障录波，高厂变共箱母线故障时BC相最先电压下降，可推断为相间接地短路，高压侧电流明显增大，低压侧电流小幅度增大。
4 暴露的问题
4.1 人员问题
1）设备预试人员技术业务水平不足，经验欠缺，进行B化水变相关设备进行试验时，未能发现过电压保护器引线绝缘受损，遗留隐患未及时检查发现。
2）管理人员现场技术指导、监督不到位，在化水变6kV开关预试工作中检修人员恢复A、B相过电压保护器引线时，未要求检修人员对A、B相引线进行检查、对绑扎距离较近未进行整改，未能及时发现绝缘层出现龟裂现象。
3）保护定检存在漏洞，未能及时发现弧光保护不能实现选择性问题。
4.2 设备问题
1）设备存在安装遗留缺陷，过电压保护器安装时引线过长，采用折叠绑扎固定，由于绝缘体老化，折叠部分发生龟裂且相间距离达不到要求而造成相间闪络。
2）本次设备故障后检查发现高厂变低压侧共箱母线软连接处因软连接引线较长安全距离不够，实测相间距离50mm距离过近，《电气装置安装工程母线装置施工及验收规范》（GB50149-2010）中规定6kV母线相间距离为100mm。
3）弧光保护存在开关下口故障无法实现选择性问题。
4.3 管理问题
1）隐患排查工作、装置性反违章检查工作检查不仔细，未及时发现装置存在不安全隐患，对可能存在的隐患不具备敏感性，对6kV开关电缆仓存在可能发生相间短路的隐患未能及时发现。
2）技术培训不到位，对开关、变压器检修及预试工作中的检修项目、标准培训强度不够，经验不足，缺少现场实际工作经验交流，技术业务水平不足。
5 防范措施
1.利用机组停运机会，对6kV开关电缆仓进行全面检查，对过电压保护器存在两相引线绑扎的进行整改，改为单相绑扎。
2.公用系统开关利用预试或系统检修机会对公用系统6kV开关电缆仓进行全面检查，对过电压保护器存在两相引线绑扎的进行整改，改为单相绑扎。
3.利用机组停机机会，对停运机组的高厂变、脱硫变高低压侧软连接进行检查，发现引线过长的及时更换。
4.加强班组人员技术培训，对6kV开关机构熟悉掌握，请厂家专业人员到厂进行培训或外派班组人员到其它厂进行交流培训，提高班组人员技术水平。
5.运行、检修人员在对6kV开关送电或预试时，将开关电缆仓内杂物、灰等清理干净。
6.研究解决弧光保护感光探头无法校验和实现选择性问题，制定解决方案，研究规程弧光保护是否可以取消或技改。
