共箱母线检修作业指导书

母线箱安装作业指导书１、编制依据1.1 DL/T5161.4-2002《母线装置施工质量检验》1.2 GBJ149-90 《电气装置安装工程母线装置施工及验收规范》1.3 设备厂家资料及安装使用说明书1.5《电力建设安全工作规程》2、施工内容3、作业准备及作业环境条件3．1 施工人员配置及要求熟悉图纸、场地以及施工安装工艺要求的专业技术人员1名有高级工或者技师以上等级资格的高压电气安装作业组长或班长1名有中级工以上等级资格的高压电气安装工4名有中级工以上等级资格的起重工1名有中级工以上等级资格的普通焊工1名有专业资格证书的母线焊工1名辅助工8名。

3.1.2 施工人员必须具备技术等级合格证方可上岗，辅助工在上岗前需进行针对性的技术安全培训。

3.1.3 做好施工人员的技术交底和安全交底工作。

3．2 施工工、机具准备在施工过程中，需配置的工、机具：4a.母线箱运到现场后,应存放在干燥、通风、远离潮湿及含有腐蚀性气体的场所.开箱验收前应提前通知制造厂人员到达现场共同验收.b.产品开箱后,首先应检查箱内的产品有无因运输及其他原因发生的碰撞损坏现象，如有损坏现象，应做好记录.双方验收人员在记录上签字.c.对于各箱零部件、应根据装箱清单仔细核对箱内零部件的名称、型号、数量.d.对于散部件、标准件，特别是镀银件验收后，应立即运往专用保管库，分类登记，按图样要求及施工进度发放零部件.防止因存放在露天仓库造成受潮、腐蚀及损坏.e.厂家图纸资料齐全.资料包括:设备装箱清单、产品合格证、出厂试验报告、产品安装图和使用说明书.f.用吊车、汽车把母线转运到安装现场附近，严禁碰撞和拖拉.5母线就位安装a.以厂家按照图和设计院图纸为依据，焊好母线吊点安装好支持结构。

b. 母线箱由厂家成套供给，母线全封闭在箱内。

c. 母线箱按厂家的分段、标志，按编号有顺序的安装就位，并调整误差合格。

安装顺序以从变压器低压侧出线开始为宜.具体施工根据现场施工情况而定.d.母线与外壳同心，两相邻母线及外壳应对准，连接后不应使母线及外壳受机械压力.e.每段母线组装后，检查母线对外壳绝缘，并做好记录.f. 母线箱安装组合时，要求现场清洁，严防杂物尘土进入封闭母线内部6母线的连接a.按厂家的装配图连接变压器、母线箱等。

电厂发电机共箱母线检修作业指导书1总则1.1 目的为了加强XXXXXX发电机共箱母线检修技术工作，确保发电机共箱母线检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机共箱母线检修检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量确保程序。

1.2 范围本指导书适用于XXXXXX发电机共箱母线的检修。

2规范性引用文件（含验收标准等）《发电企业设备检修导则》DL/T838-2003《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《XXXXXX安健环作业指导书初稿编写规范》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。

检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。

3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。

验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。

3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。

3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。

3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。

3.4.3.4在验收测试中发现的缺陷和偏差，允许设备供应商或施工单位进行修改完善，但修改后必须对所有相关项目重新测试，并出具报告和填写验收记录。

共箱母线安装作业指导书一、作业项目概况及工作量1.1、工程概况阜南齐耀生物质联产发电工程新建1×30MW凝汽式汽轮发电机组，1×120t/h振动炉排、高温高压、生物质锅炉，是利用生物质燃料发电的项目，符合国家节约能源、支持利用可再生能源发电和发展热电联产集中供热的产业政策。

广东省电力设计研究院有限公司设计，西北电力建设工程有限公司施工。

1.2、作业项目概况：阜南齐耀生物质联产发电工程10 kV共箱母线为江苏大全封闭母线有限公司生产制造，主要由母线导体、外壳、绝缘子、金具、外壳支吊钢梁、外壳与母线伸缩结构、穿墙结构、与变压器、开关柜的连接结构等部分构成。

2、施工所需工器具和测量工具2.1、施工人员配置:由于电气安装的特殊性所以进行施工需以下特殊安装人员：施工负责人1名，技术负责人1名，熟练工6人，全体施工人员均经过三级安全教育并考试合格。

2.2、施工工器具配置：表2.2：施工所需要工器具3、设备、材料供应：3.1、设备厂家资料应提前到达现场，以便对设备实际尺寸与图纸设计尺寸进行复核，以免造成不必要的返工；3.2、设备到货后进行验收清点，对有缺陷的、与设计不符的设备及时提出，以便厂家进行消缺；3.3、所有施工用材料在开工前应备齐，领取材料、清点并检查有无缺陷。

3.4、本工程需材料:表3.4：共箱母线安装所需要材料4、施工场地及环境要求：4.1、共箱母线安装前要求土建的支撑钢梁制作及验收完毕，道路平整、室内脚手架等障碍物应拆除，配电室内照明充足，若光线不足应加装照明用具。

4.2、上道工序的确认：检查、核对厂高变、盘柜、支架、孔洞安装位置及尺寸，避免造成返工，窝工。

5、施工顺序、方法及要求5.1、施工流程图图5.1：共箱母线作业流程图5.2、作业内容、方法及要求5.2.1、设备的开箱、倒运：(1)设备开箱验收时EPC、监理、业主、生产厂家及施工人员五方鉴证开箱；(2)开箱时严禁将撬棍伸入木箱内乱撬，以免损伤共箱封闭母线外壳；(3)开箱时应按设计图纸核对共箱母线的数量、型号规格、尺寸是否符合设计要求，检查外观是否合格，产品的技术文件、合格证等应齐全，并做好记录，收存好合格证的原件和制造厂的图纸及有关资料；(4)共箱封闭母线外壳应完整，无裂纹、变形现象；(5)直线段母线导体不应有明显弯曲，热缩套表面不应有磕碰、划痕，母线外观应无机械损伤、裂纹、变形；(6)共箱封闭母线绝缘支持隔板应光洁、完整、无损伤，底座连接应紧固；(7)开箱拆下的包装物应集中堆放，及时处理，以防钉子扎脚。

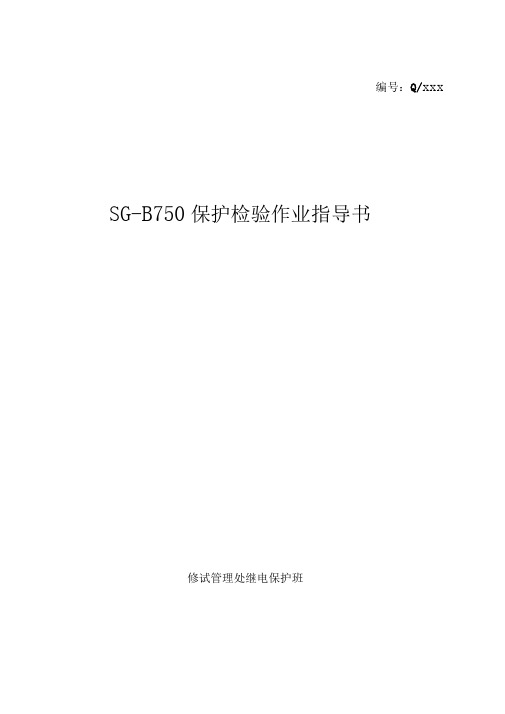

编号：Q/xxx SG-B750保护检验作业指导书修试管理处继电保护班、/. —前言为进一步加强锡盟电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》 ( DL/T800-2001 )为基础，参照国家电网公司标准化作业指导书 (范本)编写。

本作业指导书指导现场标准化作业。

同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。

本作业指导书起草人：包闰元、闫欣雷本作业指导书审核人：康宁、刘向波本作业指导书自发布之日起执行。

第1 页共12 页1范围 1 . 1本作业指导书适用于SG-B750微机保护线路成套继电保护装置的检验作业。

1. 2作业目的是对SG-B750线路成套继电保护装置运行过程中的周期性全部检验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2. 1《国家电网公司电业安全工作规程》2 . 2 GB 5.325.31-2001 《继电器及继电保护装置基本试验方法》2 .3 GB /T14285-2005.3 《继电保护和安全自动装置技术规程》2 . 4 GB/T 15145-2001《微机线路保护装置通用技术条件》2 . 5 DL 45.38-2001《静态继电保护及安全自动装置通用技术条件》2 . 5.3 DL/T 559-94 220--500kV 《电网继电保护装置运行整定规程》2 . 5.3 DL/T 5.324-1995.3 《继电保护微机型试验装置技术条件》2 . 8 DL/T 995-2005.3 《继电保护和安全自动装置检验规程》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表3.5材料3.6危险点分析3.7安全措施4. SG-B750保护全部检验流程图5.作业程序及作业标准5.1开工5.2检验电源的使用5.3检修验内容和检验方法5.3.1保护屏检查及清扫保护屏后应清洁无尘，接线应无机械损伤，端子压接应紧固5.3.2装置插件外观检查5.3.2.1检查内容及检查方法(1)检查装置内外部是否清洁无积尘；清扫电路板及盘内端子排上的灰尘。

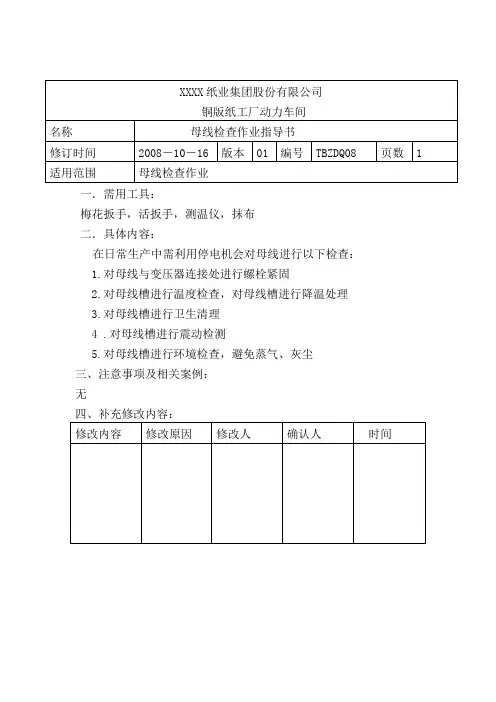

XXXX纸业集团股份有限公司
铜版纸工厂动力车间
名称母线检查作业指导书
版本01 编号TBZDQ08 页数 1 修订时间2008－10－
16
适用范围母线检查作业
一．需用工具：
梅花扳手，活扳手，测温仪，抹布
二．具体内容：
在日常生产中需利用停电机会对母线进行以下检查：
1.对母线与变压器连接处进行螺栓紧固
2.对母线槽进行温度检查，对母线槽进行降温处理
3.对母线槽进行卫生清理
4 .对母线槽进行震动检测
5.对母线槽进行环境检查，避免蒸气、灰尘
三、注意事项及相关案例：
无
四、补充修改内容：
修改内容修改原因修改人确认人时间。

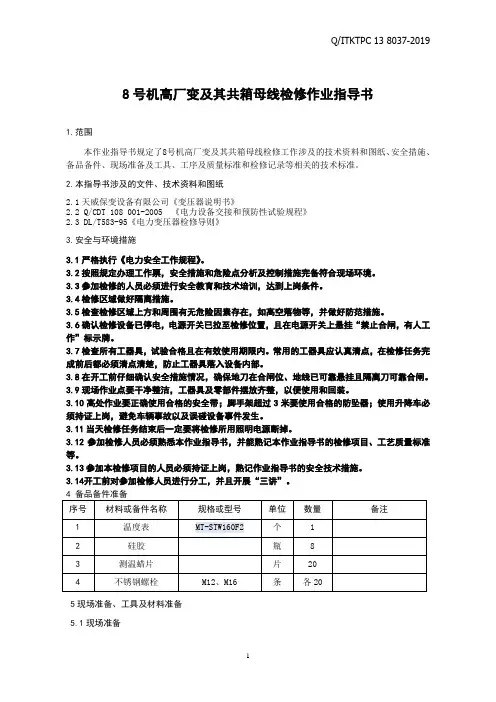

8号机高厂变及其共箱母线检修作业指导书1.范围本作业指导书规定了8号机高厂变及其共箱母线检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

2.本指导书涉及的文件、技术资料和图纸2.1天威保变设备有限公司《变压器说明书》2.2 Q/CDT 108 001-2005 《电力设备交接和预防性试验规程》2.3 DL/T583-95《电力变压器检修导则》3.安全与环境措施3.1严格执行《电力安全工作规程》。

3.2按照规定办理工作票，安全措施和危险点分析及控制措施完备符合现场环境。

3.3参加检修的人员必须进行安全教育和技术培训，达到上岗条件。

3.4检修区域做好隔离措施。

3.5检查检修区域上方和周围有无危险因素存在，如高空落物等，并做好防范措施。

3.6确认检修设备已停电，电源开关已拉至检修位置，且在电源开关上悬挂“禁止合闸，有人工作”标示牌。

3.7检查所有工器具，试验合格且在有效使用期限内。

常用的工器具应认真清点，在检修任务完成前后都必须清点清楚，防止工器具落入设备内部。

3.8在开工前仔细确认安全措施情况，确保地刀在合闸位、地线已可靠悬挂且隔离刀可靠合闸。

3.9现场作业点要干净整洁，工器具及零部件摆放齐整，以便使用和回装。

3.10高处作业要正确使用合格的安全带；脚手架超过3米要使用合格的防坠器；使用升降车必须持证上岗，避免车辆事故以及误碰设备事件发生。

3.11当天检修任务结束后一定要将检修所用照明电源断掉。

3.12参加检修人员必须熟悉本作业指导书，并能熟记本作业指导书的检修项目、工艺质量标准等。

3.13参加本检修项目的人员必须持证上岗，熟记作业指导书的安全技术措施。

3.14开工前对参加检修人员进行分工，并且开展“三讲”。

5现场准备、工具及材料准备5.1现场准备5.2专用工具5.3工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶片，场地已经完善隔离。

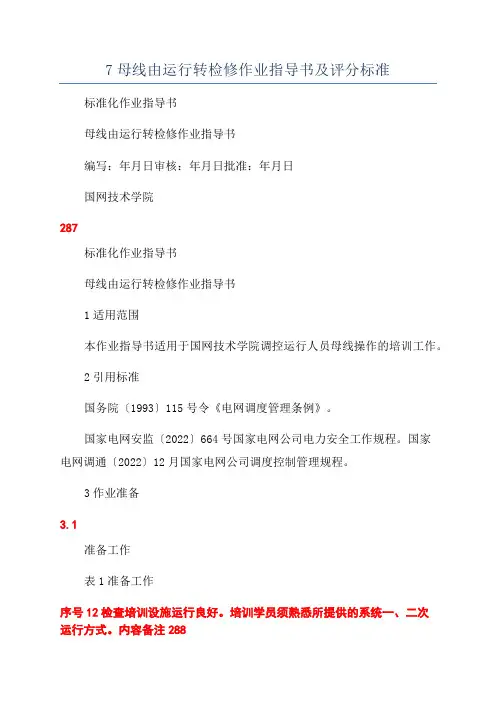

7母线由运行转检修作业指导书及评分标准标准化作业指导书母线由运行转检修作业指导书编写：年月日审核：年月日批准：年月日国网技术学院287标准化作业指导书母线由运行转检修作业指导书1适用范围本作业指导书适用于国网技术学院调控运行人员母线操作的培训工作。

2引用标准国务院〔1993〕115号令《电网调度管理条例》。

国家电网安监〔2022〕664号国家电网公司电力安全工作规程。

国家电网调通〔2022〕12月国家电网公司调度控制管理规程。

3作业准备3.1准备工作表1准备工作序号12检查培训设施运行良好。

培训学员须熟悉所提供的系统一、二次运行方式。

内容备注288标准化作业指导书34培训学员须掌握所提供网络的母线及相邻设备的运行工况。

培训学员须会调控仿真系统（济南电网及青海电网）操作应用。

3.2人员要求表2人员要求序号123内容培训学员已掌握有关的理论知识。

培训学员精神状态良好，着装符合要求。

具备必要的电气知识，熟悉电网输变电一、二次设备的配置。

备注3.3危险点分析表3危险点分析序号12345678内容查看检修申请单（书或卡）不认真，扩大停电设备范围，所作安全措施不全，造成误调度。

对所操作变电站母线及相邻设备的一、二次运行方式进行核对或核对失误，造成误调度。

没有使用统一的调度术语，按规定格式拟定操作票，在操作票拟定、审核，预发票过程中失误，造成误调度。

采取不当的综合令方式，母线直接由运行转检修中，造成PT二次反充电。

事先未进行合解环潮流验算，导致在合解环操作时电流、电压越限或造成线路跳闸或烧毁设备事故。

事先未进行潮流验算，不满足并解列条件时进行操作时，导致电厂与电网间的非同期并网或小电源系统失稳而造成设备损坏事故。

在母线由运行转检修操作中，失去监护或监护不到位造成操作票的漏项、跳项操作导致误调度。

在母线由运行转检修操作中，出现旁路代或倒换母线操作时，发生带负荷拉合刀闸，造成误调度。

289标准化作业指导书91011在母线由运行转检修操作中，相应的继电保护及自动装置没有调整相适应，造成其装置误动或拒动。
