艾默生通信直流电源PS48120(1800)电源系统技术说明书

格式：pdf
大小：249.67 KB
文档页数：9

下载文档原格式

艾默生PS48600-3B2900电源培训资料

系统组成
PS48300-3B/2900配置
型号
PS48300-3B/2900
X1
X2
X3
交流配电
直流配电
一路三相输入，无用户交流输出
一路三相输入，有用户交流输出
两路三相手动切换输入，有用户交流输出
电池保护B-LVD，
负载下电L-LVD
整流模块 R48-2900U
监控单元 M500S
通信电源系统介绍
PS48600-3B/2900、PS48300-3B/2900、PS48300-3B/1800
艾默生网络能源有限公司
提纲
• 系统概述 • 系统交、直流配电 • 监控单元 • 整流模块 • 系统调试 • 日常维护
电源系统概述
• 系统概述
—系统命名 —系统组成 —系统原理 —系统特点
电源指示灯
故障指示灯保护指示灯
整流模块
指示标识正常状态异常状态
异常原因
电源指示灯亮
（绿色）保护指示灯
灭（黄色）故障指示灯
灭（红色）
灭无输入和输出电源
闪亮亮闪亮亮闪亮
后台监控对模块进行操作交流输入过欠压，模块PFC输出过欠压，过温，模块不均流
模块通讯中断
输出过压，模块输出熔丝断，模块电流严重不均流，模块地址冲突
J402_1 负载下电
J402_2 直流过/欠压
J403_1 电池保护
J403_2 预留
注：上述为监控单元出厂默认值，干接点设置可以通过监控单元更改
监控单元—接口
连接电池温度传感器
使用方法:
1、将温度传感器一端接在端子J417上，另一端放置于最能体现电池温度的地方

艾默生通信电源PS48600-3-2900销售指导书

PS48600－3/2900电源系统销售指导书特别说明：本系列产品的交流输入方式、交流输出分路数、负载下电均为选配件，与以前的产品不同。

订货时要特别注意！一、前言为了满足市场竞争的需要，我司利用全新的DSP控制技术，开发出了新一代的由全球50A模块组成的全数字化系列电源系统，以此全面代替艾默生公司原HD4850-2(50A)模块组成的电源系统。

产品型号有两种：一种为2米机柜PS48600-3/2900电源系统；一种为1.6米机柜PS48400-3/2900电源系统。

其中整流模块型号为R48-2900、监控模块型号为M500F。

每种有4种配置X1型、X2型、X3型、X4型。

二、产品主要特点⏹整流模块采用全数字DSP控制技术，效率高达92%以上，功率密度达15.8w/in3⏹符合CE、UL、NEBS、TLC等多种国内外标准，适用于居民区环境⏹超宽的输入电压范围（85V ac-290V ac），电网适应能力强⏹整流模块工作环境温度高达65︒C，特殊要求可达75︒C⏹具有整流模块ID号识别功能，便于用户资产的管理⏹采用数字化自主均流技术，均流性能稳定，精度高达1%⏹交流侧、直流侧、信号端全方位的优良的防雷设计⏹完善的蓄电池管理功能，提高电池使用寿命⏹高度智能化，具有完善的监控及三遥功能⏹无损伤热插拔，在线维护，方便快捷三、适用场合：•CDMA移动基站、GSM移动基站•端局、模块局•传输设备、数据通信设备四、销售注意事项：1、宣传核心要点：此产品是艾默生公司采用DSP控制技术，为全球客户设计的新一代全数字化通信用电源系统。

2、整流器型号表示方式与以前的不一样，标注的是功率。

R48-2900表示的就是2900W，模块的最大输出电流为60A。

系统型号也作了相应的更改(原标注为整流模块的输出电流部分，现标注为输出功率)，例PS48600-3/2900。

3、系统有4种标准配置：X1型、单路交流输入，无系统交流输出；X2型、单路交流输入，有系统交流输出；X3型、双路交流输入，手动切换；（有系统交流输出）X4型、双路交流输入，自动切换。

PS48300-1800电源介绍(20121015) [兼容模式]

标准配置有两种：
1) 配置12路(同原300A系统)
2) 配置为7路，其中
BLVD 4路MCB(32A×2，10A×2），
LLVD 3路 fuse（100A×3）
直流配电——柔性配置
系统无固定配置系统在一定的选配原则下，LLVD与 BLVD根据用户要求定。
201熔座 5路 101熔座 18路 MCB 36路（每6路为1组）以及它们之间的任意组合，同一位置的熔芯既可以接BLVD负载，也可以接 LLVD负载，同一组空开可以接BLVD负载，也可以接LLVD负载。
—配置 —柔性配置 —主要功能部件 —特点
• 系统日常操作与维护
直流配电——配置
直流配电
PS48300/1800-X1 PS48300/1800-X3 PS48300/1800-X2
1．两路电池输入熔丝：2×250A NT1 2．直流侧防雷 3．12路负载输出，总负载电流≤200A。其中： 1）负载支路有6路，包括： 5×100A（FUSE），1×63A/1P（MCB） 2）电池保护下电支路有6路，包括： 2×63A/1P，2×32A/1P，2×10A/1P（MCB）
系统日常操作与维护——常见故障处理
1、工作状态指示异常
机柜绿色指示灯不亮、闪烁整流模块绿色指示灯不亮、闪烁监控模块绿色指示灯不亮、闪烁
出现上述这些情况，原因二： 1、输入电源有问题，不稳（阻抗太大） 2、指示灯及电路故障
系统日常操作与维护——常见故障处理
2、系统告警
序号告警名称
处理方法
1 交流停电
•监控与整流模块均热插拔。即插即用。 •整流模块采用有源功率因数补偿技术，功率因数值达0.99 •整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983等国内外标准要求。整流模块的传导和辐射均能达到Class B的要求。 •整流模块安规设计符合UL，CE，NEBS标准。 •模块功率密度高。 •完善的电池管理。有电池低电压保护功能和负载下电功能（选配），能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。 •可记录200条历史告警记录；可记录10组电池测试数据。 •网络化设计，提供一路RS232，四遥功能

通信设备之PS48120-1800产品的介绍

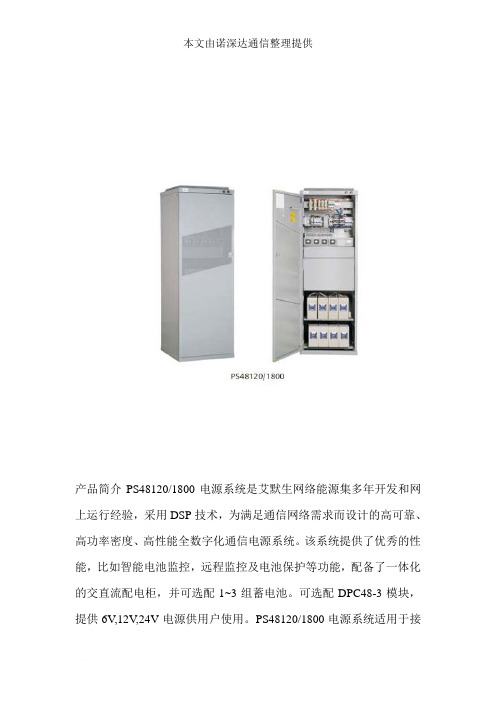

产品简介PS48120/1800电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术，为满足通信网络需求而设计的高可靠、高功率密度、高性能全数字化通信电源系统。

该系统提供了优秀的性能，比如智能电池监控，远程监控及电池保护等功能，配备了一体化的交直流配电柜，并可选配1~3组蓄电池。

可选配DPC48-3模块，提供6V,12V,24V电源供用户使用。

PS48120/1800电源系统适用于接入、传输、铁路小站、无线基站等通信网络。

系统特点全正面操作维护，适应中国国情超宽的输入电压范围(85Vac~300Vac)，电网适应能力强整流模块工作环境温度范围高(-40~70 ℃)，环境适应能力强整流模块采用全数字DSP控制技术，功率密度高整流模块采用全面软开关技术，额定效率高达91%以上符合UL, CE, NEBS等多种国内外标准，适用于居民区环境交流侧、直流侧、信号端全方位的防雷设计完善的蓄电池管理功能，提高电池使用寿命完善的故障保护，故障告警功能可记录200条历史告警记录，可记录10组电池测试数据无损伤热插拔，在线维护，方便快捷交流配电参数技术指标说明供电方式单相三线输入电压85V-300Vac，两路手动切换(X1型)125V-285Vac，两路自动切换(X2型)输入空开2*63A/2P输出空开1*16A/1PX2型(X1型无)直流配电参数技术指标说明额定电压-42~-58Vdc负载总容量100A电池熔丝100A*2输出分路共7路1*63A/1P, 2*32A/1P, 1*10A/1 空开1*100ANT00,1*50ANT00,1*6ANT00 熔丝整流模块：R48-1800A输入特性：输入电压：85~300Vac(85~176Vac降功率输出）输入电网频率：45~65Hz功率因数：≧0.99输出特性：输出直流电压：-42~-58V输出电流：0~33A额定效率：≧91%最大输出功率：1740W温度限功率特性45 ℃满功率输出55 ℃1450W输出65 ℃1160W输出监控模块M500D告警功能：监控单元能对系统故障进行声光报警，同时能上报到后台主机历史告警记录存储200条，并具有按键操作记录功能有8路辅助告警继电器输出告警声音、时间可控电池管理功能：自动均浮充；智能充电限流管理；负载下电；电池保护；放电测试；10组电池测试记录电池放电测试；定时放电、恒流放电、短时放电电池异常检测控制功能：整流模块开关机；整理模块限流、调压；电池组均充/浮充/测试转换；负载下电；电池保护远程接口RS232,MODEM（可选），Internet接入（可选）DC/DC变换器DPC48-3输入电压范围43VDC~60VDC输出电压标称值24V、12V、6V输出电压范围22~28.5V、11~14.2V、5.5~7.1V输出额定功率6V 12V 24V0W0W 0W30W100W 100W60W200W 200W注意：1、三种电压类型可任意组合2、每种电压类型只能选一种功率机械参数部件外形尺寸高*宽*深(mm) 重量监控模块87*85*287 0.8kg整流模块87.9*85.3*272 2.0kg机柜2000*600*600 ≦110kg(X1型)2000*600*600≦120kg(X2型)。

艾默生通信电源PS48120-1800中文胶片200611

PS48300/1800系统典型配置 PS48300/1800
项目
系统整流模块监控模块
型号
PS48120 R48-1800 M500D
数量
1 2~4 1 视客户需要选择
附注
整流模块 ---R48-1800 ---R48-1800
- CE and UL marked - 宽输入电压范围: 85 – 300 Vac - 输入频率范围: 45~65Hz - 宽工作温度范围: -40°C to +70°C (+45°C 以上降额输出) - 相对湿度 : ≤90％RH - 海拔高度 : ≤2000m - 效率 : 91% - 功率因数 : 0.99 - MTBF : >=12 Years - 重量: 2.0 kg

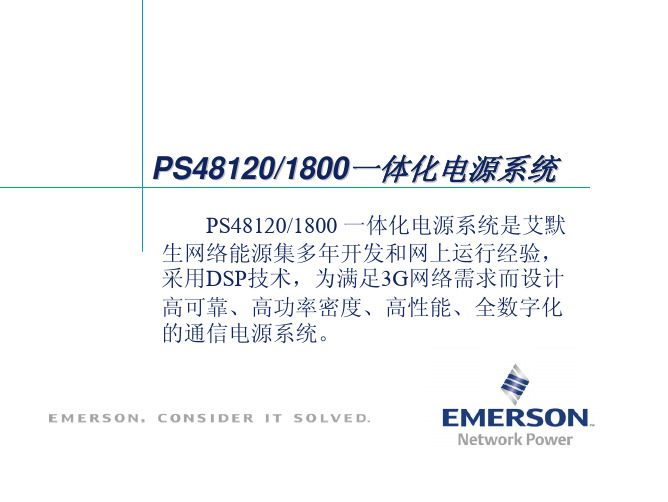

PS48120/1800一体化电源系统 PS48120/1800
PS48120/1800 一体化电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术，为满足3G网络需求而设计高可靠、高功率密度、高性能、全数字化的通信电源系统。
PS48120/1800 电源系统特点
最大可以提供6.96kW 全正面操作，方便安装和维护宽输入电压范围：85Vac-300Vac 整流模块宽工作温度范围：-40° C ~ 70°C 整流模块采用了DSP控制技术，有高功率密度完善的蓄电池管理功能，实现电池保护完善的交直流、信号防雷整流模块和监控模块可以无损伤热插拔，在线维护，方便快捷符合CE、UL、NEBS等多种国内外标准，适用于居民区环境
R48-1800
监控模块---M500D ---M500D
通过CAN可以管理最多48个模块完善的蓄电池管理具有PLC功能告警和告警记录功能，最多可记录200条故障信息 8组告警干接点输出提供RS232/Modem通信方式多语言操作界面

艾默生通信电源系统PS486003B2900

交流市电输入交流侧防雷器
机柜背面
交流配电—主要功能部件
交流防雷器
防雷器正常时：窗口无色
防雷器故障时：窗口红色
观看防雷器窗口颜色需处于水平位置
1、一体化防雷器 2、热脱扣，防止起火 3、最大通流量40KA 4、故障告警
直流配电—主要功能部件
直流输出正母排电池保护接触器（常闭型）负载下电接触器（常闭型）电池分流器规格：300A/75mV
50% @120Vac
18.7% @ 85Vac
% of max. output power
120 100
80 60 40 20
0 0
Output power vs. input voltag
50
100
150
200
250
300
350
Input voltage (VAC)
100%@ 290Vac
输入电压限功率 176Vac—290Vac：满功率输出
HD4850-2
体积： 124*84*287mm 重量： ≤3.5kg
R48-2900U
整流模块
整流模块R48-2900U
R48-2900
电源指示灯
故障指示灯保护指示灯
整流模块
指示标识正常状态异常状态
异常原因
电源指示灯（绿色）
亮
保护指示灯（黄色）
灭
故障指示灯（红色）
灭
灭
无输入和输出电源
30A模块演进
体积：220110395 重量：5.5kg
HD4825
体积：13286330 重量：3kg
2U*2U*272mm ≤2.0kg
1U=44.45mm

PS电源说明书

途
标识
备注
1 输出端子输出模块的输出
UNIT1~6
端子螺钉 M4
2 输出端子电源报警输出
ANN
端子螺钉 M4
3 输入端子强电 1 次端输入
INPUT
4 跳线
将空槽的报警接点短接 K1~K6
Ｐ１＋
Ｐ２＋
Ｎ１＋
Ｎ２＋
Ｋ６
＜ＵＮＩＴ６＞
Ｐ１＋
Ｐ１＋
Ｐ１＋
Ｐ１＋
Ｐ２＋
Ｐ２＋
Ｐ２＋
２．２．３．２模块并联 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … １１２．２．３．３双重化 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … １１２．２．３．４机箱级联 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … １２ 3. 规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 13 ３．１环境和绝缘规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … １３３．２机箱规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … １３３．２．１ PS6001 和 PS6011 规格 … … … … … … … … … … … … … … … … … … … … … … … … … 1 3 ３．２．２ PS6010 规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 13 ３．３模块规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … １８３．３．１ＰＳ６５０５规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … １８３．３．２ＰＳ６５１５规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 19 ３．３．３ＰＳ６５２４规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … １９３．３．４ＰＳ６５４８规格 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ２０

艾默生开关电源介绍及日常维护综述

11
VAVO Information
三、直流配电屏
1、PD48/2000DF直流配电柜主电路
12
VAVO Information
三、直流配电屏
2、 PD48/2000DF直流配电柜主电路
-48V直流电压由正、负母排引入，通过容量不同的24路负载熔断器输出；两路电池通过熔断器和分流器与正、负母排并联；分流器RB1、RB2用于检测蓄电池Ⅰ、Ⅱ的充放电电流； RL用于检测负载总电流。
二、交流配电屏
4、PD380/400AFH-2交流配电柜配电监控电路工作原理
2 1
J0
· · · 1J2 · · · · · ·
48V供电电源输入
6
RS485通信口至PSM-A或其他配电柜
J1
1
J2 应急照明控制信号输出
1
· · · 1J1 · · · ·
· ·
JP2
JP1 接应急照明接触器线包
6
VAVO Information
一、交流配电屏
1、配电柜命名规则
PD
380 /
400
A F
H – 2 版本号：第二版切换方式：H－手动；A－自动出线方式：U－上出线；D－下出线；F自由出线配电类型：A－交流配电；D－直流配电；B－交直流一体配电输出额定电流输出额定电压配电柜
7
VAVO Information
13
VAVO Information
三、直流配电屏
3、PD48/2000DF直流配电柜配电监控电路工作原理
2 1 J0
RS485通信口
· · · · 1J2 · · · · ·
48V供电电源输入
6

PS48300-2-30智能高频开关电源系统用户手册31010993(04-04-12)

PS48300-2/30智能高频开关电源系统用户手册E1-20040412-C-1.0艾默生网络能源有限公司PS48300-2/30智能高频开关电源系统用户手册资料版本E1-20040412-C-1.0BOM编码艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。

在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。

内容如有改动，恕不另行通知。

Copyright by Emerson Network Power Co., Ltd.All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co., Ltd.出版说明内容介绍本手册介绍了PS48300-2/30智能高频开关电源系统的组成、安装、调测、日常使用维护及故障的应急处理。

读者对象本书适合下列人员阅读设备安装人员、设备维护人员安全注意事项在开始操作之前，请仔细阅读操作指示、注意事项，以减少意外的发生。

PS48120-1800用户手册

高压线路的施工操作，可能导致起火或电击意外。交流电缆的架接、走线经过区域必须遵循所在地的法
危险规和规范。只有具有高压、交流电作业资格的人员才能进行各项高压操作。
工具
警告在进行高压、交流电各种操作时，必需使用专用工具，不得使用普通或自行携带的工具。
雷雨
危险严禁在雷雨天气下进行高压、交流电，及铁塔、桅杆作业。
2.1 安全规定.................................................................................................................................................................................5 2.2 安装准备.................................................................................................................................................................................5 2.3 机械安装.................................................................................................................................................................................6
艾默生网络能源有限公司地址：深圳市南山区科技工业园科发路一号邮编：518057 公司网址：客户服务热线：4008876510 E-mail: service@

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PS48120/1800电源系统技术说明书1. 系统简介及结构PS48120/1800型智能高频开关通信电源是由交流配电单元、直流配电单元、整流模块(R48-1800A ；48V/30A)、监控模块（M500D ）、机柜等构成的一种电源系统。

本电源系统满配置时可输出额定电流120A 。

该电源特别适用于GSM 、CDMA 移动基站、固定网中、小容量交换局、传输中继站和微波、卫星通信站。

1．1 系统型号说明1201800PS 48/输出额定电流（120A ）整流模块额定功率（1800W ）输出额定电压（-48V ）电源系统-X1配置型号图1-1 系统型号说明注：－48V 表示输出电压为直流、输出正极端接地。

1．2 系统配置PS48120/1800系统有2种配置方式：1．PS48120/1800-X1：双路交流手动输入、无用户交流输出，直流输出路数为7路； 2．PS48120/1800-X2：两路交流自动输入、有用户交流输出，直流输出路数为7路。

电源系统的配置表见表1-1。

PS48120/1800-X1PS48120/1800-X2监控模块M500D 1台整流模块R48-1800A标准配置：4台；可选数量：2～4台防雷 II/C 级防雷交流输入两路交流输入，交流输入空开规格： 2×63A/2P交流配电交流输出无用户交流输出两路三芯插座，由一路16A/1P 的MCB 控制防雷直流侧防雷直流配电电池两路电池输入熔丝：2×100A NT00PS48120/1800-X1 PS48120/1800-X2负载输出7路负载输出，总负载电流≤100A。

其中：1×63A/1P（MCB），2×32A/1P（MCB），1×10A/1P（MCB），1×100A NT00（FUSE），1×50A NT00（FUSE），1×6A NT00（FUSE）可选部件温度传感器及其线缆，DC/DC模块，远程监控组件表1-1 PS48120/1800系统配置表1．3 系统结构电源内部结构如图1-2所示。

预留空间配电单元图1-2 PS48120/1800系统结构示意图2．系统工作原理、主要特点及主要功能2.1 系统工作原理市电经交流配电分路进入整流模块，经各整流模块整流得到的-48V直流电通过汇接进入直流配电，分多路提供给通信设备使用。

正常情况下，系统运行在并联浮充状态，即整流模块、负载、蓄电池并联工作；整流模块除了给通信设备供电外，还为蓄电池提供浮充电流。

当市电断电时，整流模块停止工作，由蓄电池给通信设备供电，维持通信设备的正常工作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进行充电，补充消耗的电量。

监控模块采用集中监控的方式对交流配电、直流配电进行管理，同时通过CAN通讯的方式接收整流模块的运行信息并进行相应的控制。

监控模块还可通过RS232方式连接本地计算机，并可通过Modem或其它传输资源（如公务信道等）连接监控中心，实现电源系统的集中监控组网。

2.2 系统主要特点z整流模块采用有源功率因数补偿技术，功率因数值达0.99。

z手动输入系统交流输入电压正常工作范围宽至85Vac～300Vac。

z整流模块采用全面软开关技术，额定效率高达91％以上。

z整流模块超低辐射。

采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983等国内外标准要求。

整流模块的传导和辐射均能达到Class B的要求。

z整流模块安规设计符合UL，CE，NEBS标准。

z模块功率密度高。

z整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。

z整流模块有输出过压硬件保护和输出过压软件保护。

软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。

z完善的电池管理。

有电池低电压保护功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。

z可记录200条历史告警记录；可记录10组电池测试数据。

z网络化设计，提供一路RS232接口、Modem、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。

z完善的交、直流侧防雷设计。

z完备的故障保护、故障告警功能。

2.3 系统主要功能z优良的防雷设计z交流输入过压保护z负载下电（LLVD）和电池低电压保护（BLVD）z故障告警及保护z提供多路、多规格直流输出z监控及四遥功能其中：“多路、多规格直流输出”由直流配电实现；“监控及四遥功能”由监控模块M500D实现。

3. 整流模块（R48-1800A）3.1 型号说明R48-1800A 整流模块型号说明如图3-1。

R 48 -输出额定电压（48V）输出功率等级（1800W）产品系列名称1800-模块功能标识A图3-1 型号说明3.2 结构说明整流模块的外观如图3-2所示：图3-2 整流模块外观图整流模块的前面板有3个指示灯，如图3-3所示：电源指示灯保护指示灯故障指示灯图3-3 整流模块前面板图指示灯的功能见下表：指示标识正常状态异常状态异常原因灭无输入电源电源指示灯（绿色）亮闪亮后台监控对模块进行操作亮交流输入过欠压，模块PFC 输出过欠压，过温，模块不均流保护指示灯（黄色）灭闪亮模块通讯中断亮输出过压，同一系统上有两个或以上相同ID 的模块，模块电流严重不均流故障指示灯（红色）灭闪亮模块风扇故障表3-1 整流模块指示灯说明整流模块的输入、输出插座采用热插拔技术，安装维护极为方便。

3.3 技术参数参数类别参数名称数值工作温度－40℃～70℃ 贮存温度－40℃～70℃ 相对湿度≤90％RH ，无冷凝海拔高度－200m ～1800m 。

海拔高度3000m 以上降额使用环境条件冷却方式温控风冷输入电压制式单相三线制输入电压范围 85Vac ～300Vac 额定输入电压 200Vac ～250Vac功率降额输入电压范围85Vac ～176Vac ，176Vac 输入，模块最大输出功率为100％额定功率，即1740W110Vac 输入，模块最大输出功率为50％额定功率，即1050W 85Vac 输入，模块最大输出功率为44.4％额定功率，即800W不工作承受最大静态电压 415Vac 额定输入电流＜9A@1740W 最大输入电流＜12A@1740W/176Vac 输入冲击电流 ≤17A 允许输入电网频率 45Hz ～65Hz 交流输入额定输入电网频率50Hz/ 60Hz输出直流电压范围 42V ～58V 输出直流电流 0A ～33A 稳压精度＜±0.5％负载调整率 ≤±0.5％电压调整率≤±0.1％开机启动冲击电流≤17A输出限流特性无级限流，限流点0A ～33A （可以通过监控单元调节），限流精度≤±1A （42V ～58V ）直流输出温度限功率45℃环境温度以下，模块可以满功率1740W 输出；45℃环境温度以上，模块输出采用线性限功率，其中：55℃环境温度，模块输出功率1250W ；65℃环境温度，模块输出功率800W ； 70℃环境温度，模块输出功率为零＞0.90 @25％～50％额定输出功率＞0.98 @50％～100％额定输出功率功率因数＞0.99 @100％额定输出功率功率因数和THDTHD ＜5％ @50％～100％额定输出功率峰-峰值杂音 ≤100mV （0Hz ～20MHz ）参考标准：YD/T7314.4.3.4 电话衡重杂音 ≤2mV 参考标准：YD/T731_2002 4.4.3.1 ≤50mV （3.4kHz ～150kHz ）参考标准：YD/T731_2002 4.4.3.2 ≤20mV （150kHz ～30MHz ）参考标准：YD/T731_2002 4.4.3.2 宽频杂音<20mV （25Hz ～20kHz ）参考标准：ETS300132-2.V2.12 4.9.2 ≤5mV （3.4kHz ～150kHz ）参考标准：YD/T731 4.4.3.3 ≤3mV （150kHz ～200kHz ）参考标准：YD/T731 4.4.3.3 ≤2mV （200kHz ～500kHz ）参考标准：YD/T731 4.4.3.3 离散杂音≤1mV （0.5MHz ～30MHz ）参考标准：YD/T731 4.4.3.3杂音指标窄带杂音≤100mV （10Hz ～20MHz ）参考标准：EN300132输入：±4kV/2Ω，±6kV/12Ω；输出：800V/2Ω 参考标准：EN61000-4-5 浪涌 R4-8，R4-9，R4-24，R4-25 参考标准：GR-1089-CORE EMC 指标EFT输入和输出：4kV ；信号线：1kV 参考标准：EN 61000-4-4参数类别参数名称数值O2-8 参考标准：GR-1089-CORE8kV/15kV 参考标准：EN 61000-4-2 ESD R2-1，R2-2，R2-3，O2-4，R2-5 参考标准：GR-1089-CORE 3Vrms ，0.15-80MHz 参考标准：EN 61000-4-6 传导抗扰 R3-15，CO3-16，R3-17 参考标准：GR-1089-CORE 10V ，0.08-1GHz 参考标准：EN 61000-4-3 辐射抗扰R3-1，CR3-4 参考标准： GR-1089-CORE 电压暂降、中断和缓变抗扰性参考标准：EN61000-4-11输入谐波电流发射 A 类设备限值参考标准：EN61000-3-2 工频磁场30A/m 参考标准：EN 61000-4-8 输入电压波动及闪烁参考标准：EN61000-3-3Class A （直流侧）参考标准：EN300386:2001 Class A （直流侧）参考标准：EN55022 Class B （交流测）参考标准：EN55022 传导发射O3-7 参考标准：GR-1089-COREClass B 参考标准：EN300 386: 2001 EMC 指标辐射发射 R3-1，R3-4 （Class B ）参考标准：GR-1089-CORE 安全标准 UL/ EN/ IEC 60950-2000 安全规范安规要求 UL/ CE/ NEBS过流保护输入/输出过流保护（采用保险丝）。

短路保护输入欠压保护点：80±5V ，回差≥15Vac输入过压保护点：305V ±5V ，回差≥10Vac 输出过压硬件保护点：59.0V ±0.5V过欠压保护输出过压软件保护点：56V ～59V （通过监控模块可调）保护特性过温保护 98℃，模块关机，温度回差10℃ 效率＞92％均流模块电流均流误差±0.9A 内温度系数（1/℃） 0.01％动态响应当负载按50％～25％～50％或50％～75％～50％进行阶跃变化时，响应时间≤200µs ，超调量≤5％正常开机模式：从交流上电到模块输出的时间延迟小于5秒启动时间（通过监控模块选择开机模式）输出缓起：启动时间可以通过监控模块设置，可设范围8s ～124s ，精度≤±10％保持时间 >10ms （输出从54V 降到42V ）噪声在周围环境温度为25℃时，不大于50dB （A ）（离开0.6m 处）浪涌保护满足IEEE C62.41-1991 B3等级，6kV/3kA （1.2/50µs 冲击电压和8/20µs 冲击电流混合波）散热方式风扇采用无级温控调速，随温度升高而加快绝缘电阻直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥5M Ω（试验电压500Vdc ）绝缘强度交流输入端子对壳体2121V 直流电压1分钟，无击穿，无飞弧现象，稳态漏电流小于1mA。
