艾默生通信电源系统PS48600-3B-2900

通信用智能高频开关电源技术说明(PS48600系列)深圳市中兴通电力技术有限公司衷心感谢您使用我公司PS48600系列通讯设备用智能高频开关电源产品。

为满足市话，农话，无线基站，微波站等处的交换或传输设备对基础电源-48V和24V的需要，我公司生产了多种的通讯电源产品供您选用，主要有：单相供电整流器模块10A、15A、20A、25A、30A、50A；三相供电整流器模块75A，100A；500W 直流/直流变换器；3KVA直流/交流逆变器；智能式整流器；智能式交流配电屏；智能式直流配电屏，动力远端监控系统等。

其中智能式整流器系统最大可达3000A以上。

目录1.系统介绍1、系统概述 (1)2、原理简介 (1)3、系统简介 (1)4、系统性能指标 (2)2.配电单元1、交流配电单元 (3)2、直流配电单元 (3)3.整流模块1、工作原理 (4)2、整流模块技术指标 (5)3、模块面板说明 (7)4.控制单元操作说明1、技术参数 (8)2、控制单元面板 (9)3、操作界面说明 (9)4、键盘说明 (9)5、操作说明 (10)5.系统安装说明1、准备工作 (16)2、机架的安装 (16)3、交流线的连接 (16)4、直流配电单元的连线 (16)5、接地 (16)6、第一次开机 (17)6.系统的维护操作1、维护检验规则 (18)2、见故障分析................ . (18)7．附图 (21)一、系统介绍1.系统概述PS48600是我公司为通讯设备设计制造的多功能、高性能、智能式一体化整流电源。

它由交流配电单元、直流配电单元、整流器模块、机柜和控制单元五部分组成，设备机柜机械参数三视图见附图。

整流器模块型号为PS4850A(48V/50A)，采用了功率因数校正、热插拔等先进技术。

本PS48600电源系统出厂配置12只PS4850A，即容量为48V/600A，主要适用于中小容量交换局、移动基站和各种专用通信网。

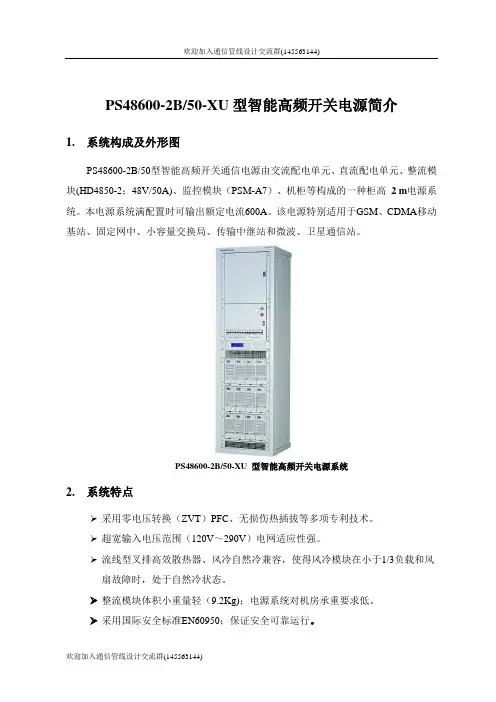

PS48600-2B/50-XU型智能高频开关电源简介1. 系统构成及外形图PS48600-2B/50型智能高频开关通信电源由交流配电单元、直流配电单元、整流模块(HD4850-2；48V/50A)、监控模块（PSM-A7）、机柜等构成的一种柜高 2 m电源系统。

本电源系统满配置时可输出额定电流600A。

该电源特别适用于GSM、CDMA移动基站、固定网中、小容量交换局、传输中继站和微波、卫星通信站。

PS48600-2B/50-XU 型智能高频开关电源系统2. 系统特点采用零电压转换（ZVT）PFC、无损伤热插拔等多项专利技术。

超宽输入电压范围（120V～290V）电网适应性强。

流线型叉排高效散热器、风冷自然冷兼容，使得风冷模块在小于1/3负载和风扇故障时，处于自然冷状态。

整流模块体积小重量轻（9.2Kg)；电源系统对机房承重要求低。

采用国际安全标准EN60950；保证安全可靠运行。

高效率≥93%；减少设备运行费用。

超低辐射，达到最高环境等级要求；适用于居民区环境。

集散式监控，实时多任务（RTOS）操作系统。

提供多种通信接口；实现无人值守。

智能化电池管理，有二次下电和电池低电压保护；提高电池使用寿命，保证网络安全。

低压差自主均流技术，不平衡度小于±3%；模块均分电流性能好。

交流输入缺相只告警、系统仍继续工作。

3. 电源系统技术参数进/出线方式：交流上进线；直流上出线。

交流输入：三相五线制或单相三线制两路手动切换额定电流125A交流输出：三相1×16A(MCB)单相3×16A(MCB)直流输出：2×500A(NT3) 电池熔丝5×160A(NT00) 负载输出2× 63A(MCB) │3×32A(MCB) │二次下电2×10A (MCB) ____________│2×63A(MCB) _______________2×32A(MCB) │电池保护2×10A(MCB) _____________│注：输出路数与容量可依用户需求适当调整3.1 环境条件工作温度：-5～+45℃储存温度：-40～+85℃相对湿度：≤95%RH海拔高度：≤2000m3.2 机械特性4. 整流模块（HD4850-2）4.1 输入特性输入电压：120～290Vac，单相（120~170V限功率）输入电网频率：45～65Hz不工作承受最大静态电压：320V, 1小时功率因数：≥0.99效率：≥92%（30%～100% 额定电流）≥93% （约60%额定电流）4.2 输出特性输出直流电压：-40～-58V输出功率：2900W输出电流：0~50A（最大为55A）负载调整率：≤±0.4%电网调整率：≤±0.1%输出限流特性：0%～110%额定电流可调温度系数（1/℃）：≤±0.2‰峰－峰值杂音电压：≤150mV（0～20MHz）电话衡重杂音电压：≤1mV宽频杂音：≤50mV（3.4KHz～150KHz）≤20mV（0.15MHz～30MHz）离散杂音：≤5mV（3.4KHz～150KHz）≤3mV（150KHz～200KHz）≤2mV（200KHz～500KHz）≤1mV（0.5MHz～30MHz）音响杂音：≤55dB(A)4.3 保护特性短路保护：回缩电流＜30%额定电流。

艾默生PS48600-3B/2900监控模块将告警类型分为四个级别：严重告警，紧急告警，一般告警，不告警。

艾默生PS48600-3B/2900严重告警/紧急告警表现为监控模块紧急告警指示灯（红色）点亮，系统产生声音告警处理方法：该类型告警发生后，严重影响电源系统的工作性能，无论在任何时间发生，都要求用户立刻采取措施进行处理。

系统点亮告警显示灯，同时产生声音告警。

艾默生PS48600-3B/2900一般告警表现为监控模块告警指示灯（黄色）点亮。

处理方法：该类型告警发生后，电源系统能暂时维持正常的直流输出，若是在值班时间发生则要求立刻采取措施进行处理，倘若不是在值班时间发生，则要求值班时间开始时处理。

系统仅点亮告警指示灯。

艾默生PS48600-3B/2900常见的告警处理方法1、交流停电停电时间不长时，直流供电由电池负担。

如果停电原因不明或时间过长，就需要启动油机发电。

建议油机发电机启动至少5分钟后，再切换给电源系统供电，以减小油机启动过渡过程可能对电源设备造成的影响2、交流过压/欠压检查过压值是否过低或者欠压值是否过高，如果是应更改。

当市电电压大于300V时，整流模块将停止工作。

当市电电压低于176V时，整流模块将限功率输出，低于80V将停止工作。

3、防雷器故障检查防雷器情况，如防雷器损坏，请更换。

4、直流过压告警1)检查直流输出电压和监控模块“直流过压告警”设定值，若设定值不合理请更改。

2)找出引起过压告警的整流模块。

在确保蓄电池能正常供电的情况下，断开所有整流模块的交流输入开关。

然后，逐一接通模块的交流输入开关。

当接通某一模块的交流输入开关时，系统再次出现过压告警，则该模块过压，请更换。

5、直流欠压告警1）检查直流输出电压和监控模块“直流欠压告警”设定值，若设定值不合理请更改。

2)检查市电是否停电，如停电，断开部分负载以延长整个电源系统的工作时间。

3)检查是否有整流模块退出工作，即无输出电流，如有请更换该模块。

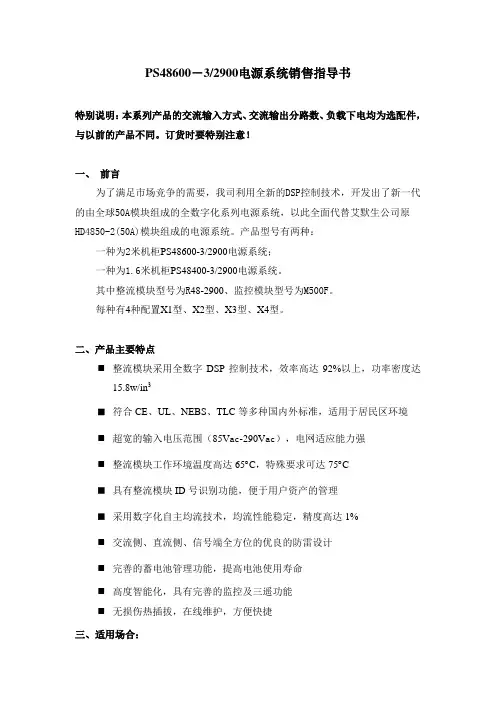

PS48600－3/2900电源系统销售指导书特别说明：本系列产品的交流输入方式、交流输出分路数、负载下电均为选配件，与以前的产品不同。

订货时要特别注意！一、前言为了满足市场竞争的需要，我司利用全新的DSP控制技术，开发出了新一代的由全球50A模块组成的全数字化系列电源系统，以此全面代替艾默生公司原HD4850-2(50A)模块组成的电源系统。

产品型号有两种：一种为2米机柜PS48600-3/2900电源系统；一种为1.6米机柜PS48400-3/2900电源系统。

其中整流模块型号为R48-2900、监控模块型号为M500F。

每种有4种配置X1型、X2型、X3型、X4型。

二、产品主要特点⏹整流模块采用全数字DSP控制技术，效率高达92%以上，功率密度达15.8w/in3⏹符合CE、UL、NEBS、TLC等多种国内外标准，适用于居民区环境⏹超宽的输入电压范围（85V ac-290V ac），电网适应能力强⏹整流模块工作环境温度高达65︒C，特殊要求可达75︒C⏹具有整流模块ID号识别功能，便于用户资产的管理⏹采用数字化自主均流技术，均流性能稳定，精度高达1%⏹交流侧、直流侧、信号端全方位的优良的防雷设计⏹完善的蓄电池管理功能，提高电池使用寿命⏹高度智能化，具有完善的监控及三遥功能⏹无损伤热插拔，在线维护，方便快捷三、适用场合：•CDMA移动基站、GSM移动基站•端局、模块局•传输设备、数据通信设备四、销售注意事项：1、宣传核心要点：此产品是艾默生公司采用DSP控制技术，为全球客户设计的新一代全数字化通信用电源系统。

2、整流器型号表示方式与以前的不一样，标注的是功率。

R48-2900表示的就是2900W，模块的最大输出电流为60A。

系统型号也作了相应的更改(原标注为整流模块的输出电流部分，现标注为输出功率)，例PS48600-3/2900。

3、系统有4种标准配置：X1型、单路交流输入，无系统交流输出；X2型、单路交流输入，有系统交流输出；X3型、双路交流输入，手动切换；（有系统交流输出）X4型、双路交流输入，自动切换。

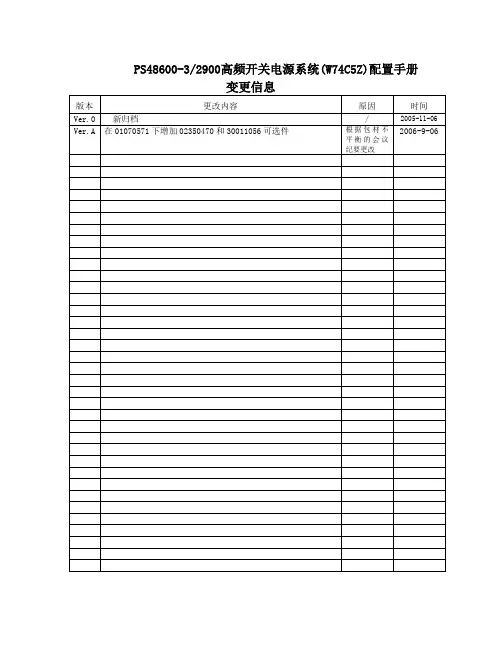

PS48600-3/2900高频开关电源系统(W74C5Z)配置手册PS48600-3/2900高频开关电源系统(W74C5Z)配置手册1、系统总体介绍：PS48600-3/2900电源系统是艾默生网络能源有限公司在整流模块R48-2900U （H7415Z）和监控单元M500F（M84C5Z）的基础上开发的新一代智能通信电源系统，系统容量600A.2、系统总体结构图1系统外型尺寸（高X长X宽）：2000mmX600mmx600mm3、系统编码与描述：系统编码：01070571 项目类型：ATO模型项目描述：电源系统-W74C5Z-PS48600-3/2900电源系统需要选择的子项：4、基本配置说明：4.1 机柜数量配置PS48600-3/2900电源系统的一体化配线机柜,具体配置见上表。

根据用户需求从四种机柜中选择一种。

4.2 整流模块和整流模块扩容插框功能单元的配置其中02350325 功能单元-W74C5Z1-整流模块扩容插框系列需要选择的子项：PS48600-3/2900系统标准配置带一个整流模块插框,所用整流模块数量根据客户需求(合同)进行选配,每50A配一个整流模块,并满足N+1的备用要求，满配置为12，最小配置为2。

（1）当整流模块的数量N≤4时，整流模块扩容插框1组件(02350327)和整流模块扩容插框2组件(02350328)的数量均为0，整流模块扩容插框3组件（02350372）的数量为1。

（2）当整流模块的数量为4<N<=10时，整流模块扩容插框1组件(02350327)的数量为1，整流模块扩容插框2组件(02350328)和整流模块扩容插框3组件（02350372）的数量均为0. （3）当整流模块的数量为N>10时，整流模块扩容插框1组件(02350327) 的数量和整流模块扩容插框3组件（02350372）的数量均为0，整流模块扩容插框2组件(02350328)的数量为1.（4）02350422和02350423是用服专用整流模块扩容插框组件，02350422是第2排插框，02350423是第3排插框。

单项选择题1.UPS一般标示要求供电频率是多少？（C）A.60HzB .55HzC .50HzD .45Hz2.在线式UPS中逆变器的作用是下列中的（B）A．将市电输换为UPS输出的交流电B．将整流器输出的直流电，或由电池来的直流电输换成UPS输出的交流电C．在市电不合格时启动，将电池的电能变为光流电输出供负载使用D．以上答案都不正确3.在通信电源直流供电系统设备告警中，以下（A）告警最有可能引起通信电源中断，造成通信事故？A．直流电压过低告警 B。

交流输入掉电告警C．整流模块故障告警 D。

UPS故障告警4.在通信电源供电设备中，以下那些设备不属于直流系统设备的是（D）A．整流器 B。

电池组 C。

交流变换器 D。

UPS5.以下（D）不是UPS的主要功能。

A.防止电网污染影响负载B.使负载得到稳定的电压C.市电停电后负载不掉电D.使同一负载使用两路市电6.将低压交流电源转换成直流电源的设各是（ A ）。

A. 整流设备B. 逆变器C. UPSD. 配电屏7.UPS主路输入市电断电时,由(A)A.电池逆变供电B. 切换到旁路供电C.电池和旁路一起供电D.UPS停机8.UPS的(A)反映UPS的输出电压波动和输出电流波动之间的相位以及输入电流谐波分量大小之间的关系.A.输出功率因数B.输出电压失真度C.峰值因数D.输出过载能力9.UPS 应每(B)检查主要模块和风扇电机的运行温度.A.每月B.季C. 半年D.每年10.配电设备布置必须遵循（ A ）原则，并应安装，操作，搬运，检修，试验和监测。

A.安全，可靠，适用和经济等.B.安全.C.不违反有关规定.11.20.基站设备中，重要设备电源的二次负载脱离电压为（ C ）。

A.23.4VB. 22.2VC. 21.6VD. 20.5V12.22.电源系统型号PS48600-3B/2900中的600表示 ( A )A.系统标称容量600AB.负载电流600AC.电池容量600AHD.系统版本号3.0013.23.将交流变成直流的过程叫 ( B )A.逆变B.整流C.配电 D稳压14.24.关于“均流”的描述，下列说法正确的是_______。

艾默生开关电源维护手册目录第一章基本原理 3一、系统的工作原理 3二、产品型号说明 3三、负载下电和电池保护 4 第二章基本面板图形 5一、全省使用的艾默生开关电源型号清单 6二、几种常见的监控模块面板图形及说明 6三、几种常见的整流模块面板图形及说明7 第三章参数设立部份9一、开关电源常用参数设立9二、几种常用开关电源监控模块参数设立101.PS481000-2/100开关电源（PSM-A监控模块）102.PS48300-1A/30开关电源（PSM-A10监控模块）3136 3.Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4.PS48600-3/2900开关电源（MF500监控模块）375.PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第一章 基本原理1.系统的工作原理开关电源的系统工作原理如图1-1所示, 所示市电380V/220V 经交流配电(或交流配电柜)分路进入整流模块, 经各整流模块整流得到的-48V/24V 直流电通过汇接进入直流配电, 分多路提供应通信设备使用；正常情况下, 系统运营在并联浮充状态, 即整流模块、负载、蓄电池并联工作, 整流模块除了给通信设备供电外, 还为蓄电池提供浮充电流；当市电断电时, 整流模块停止工作, 由蓄电池给通信设备供电, 维持通信设备的正常工作；市电恢复后, 整流模块重新给通信设备供电, 并对蓄电池进行充电, 补充消耗的电量。

图1-1二、 产品型号说明(这里列举PS48600-3/2900-X1, PS481000-5/100、EPC4875/25户外电源柜三种型号)系统型号说明:3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A）版本号输出额定电流（1000A）输出额定电压（-48V）EPC 48 75 / 25 AA：南方型 B：北方型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明:版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明:3*2U）三、负载下电和电池保护负载下电和电池过放电保护的工作过程如图1-3所示。

Global LeaderBusiness-Critical Continuityfor TM 产品目录动态绿色网络能源12一体化解决方案7 户外电源8 配电与切换开关10 服务器机柜11 浪涌保护9 精密制冷1 交流电源2 连接3 直流电源4 嵌入式计算5 嵌入式电源6 监控低压配电自动切换系统解决方案直流不间断供电系统解决方案交流不间断供电系统解决方案精密制冷系统解决方案服务器机柜解决方案动力设备、机房环境及安全监控解决方案户外一体化通信机柜解决方案可再生能源解决方案12 服务器电源管理配电服务器电源管理解决方案谐波治理解决方案目录直流电源系统0118户外能源系统交流电源系统2339浪涌保护系统服务器机柜系统414653616771监控系统谐波治理系统可再生能源系统73精密制冷系统艾默生网络能源全方位产品直流电源系统EMERSON NETWORK POWER.THE GLOBAL LEADER IN ENABLINGBUSINESS-CRITCAL CONTINUITY.01提供业界最为完整的全容量范围直流供电解决方案，在保证系统高性能、高可靠性的基础上，全面采用系统节能、节地、环保等新技术，有效降低运营商综合TCO，实现客户战略可持续发展。

直流电源系统助力艾默生网络能源TM“关键业务全保障”直流电源系统户外能源系统交流电源系统配电与切换开关系统浪涌保护系统精密制冷系统监控系统谐波治理系统可再生能源系统服务器电源管理系统服务器机柜系统20NetSure801通信电源系统是艾默生网络能源集多年开发及网上运行经验，为满足全球客户需求而研制的最新一代大容量电源系统。

系统采用分立式设计，单柜系统可提供高达2000A 输出电流，并通过多柜并机实现最高6000A 容量。

系统具有高性能、高可靠性、维护便利、可休眠节能等优异性能，全面满足通信中心机房供电需求。

系统组成交流配电柜直流配电柜整流柜整流模块R48-5800监控模块：M810G交流配电柜: PD380/400AFH-6、PD380/630AFH-6或PD380/630AFA-6直流配电柜: PD48/1600DF-6、PD48/2500DF-6或PD48/2000HF-2/120(高阻配电柜)整流柜(Rack1000-6或Rack2000-6)高频开关整流模块R48-5800 监控模块M810G系统特点休眠节能专利技术，有效降低机房综合运营成本超强电网适应能力，260~530Vac 均可正常工作，并能够承受600Vac 高压输入数字化自主均流，均流性能稳定，精度高达0.7% 电池反接保护，有效防止电池反接后模块炸机耐油机启动，能承受油机瞬间过压，对油机输出要求不苛刻电流缓起功能，有效提高电池使用寿命，及减小对负载和电池的冲击安全可靠，交流侧、直流侧、信号端全方位防雷满足中国及欧盟的环保要求02NetSure801应用场合2G/3G 核心网机房中、小型数据中心固网核心网机房整流模块R48-5800效率高达93％以上功率因数0.99输入电网频率：45~65Hz 工作温度范围：-40℃~+65℃额定输出功率：5800W 安规：CE 、UL 、TUV EMC ：EN55022 Class B 无损伤热插拔MTBF>57万小时输出功率输入电压100%50%0 260 304 530输出功率Vs 输入电压@45℃℃输出功率Vs 环境温度@Uin>304VAC100%50%-404060输出电流输出电压0 100A 122A58V 48V 输出电压Vs 输出电流@45℃监控模块M810G直接用Web 通过网口实现实时远程监控8组干接点输出，可自由配置4个用户数字量输入接口，可自由配置可存储历史告警400条，电池测试日志10条，系统日志300条，控制日志2000条智能化电池管理，提高电池使用寿命，保证网络安全遥控、遥测、遥信、遥调可以本地或远程升级软件无损伤热插拔整流模块R48-5800监控模块M810G03直流配电柜交流配电柜自带监控单元和通信接口，可独立工作，易于实现分散供电，安放扩容非常灵活方便中文显示本机交流电压、电流、频率、防雷器状态等参数本机可对输入过欠压、频率异常、防雷器故障等进行声光报警两路市电输入，手动/自动切换，安全可靠提供应急直流照明，方便维护系统配电上下自由出线，正面操作，方便灵活安全直流配电柜可以柜内并机，方便安装扩容智能化设计，自带监控单元，可独立工作，易于实现分散供电，安放扩容非常灵活方便中文显示本机直流各种信息，方便使用、维护系统配电上下自由出线，机柜2/3空间可用于用户走线，安装维护方便所有输出状态在机柜的屏幕上都进行一对一显示，方便主设备维护系统推荐配置序号系统Rack1000-6监控容量模块(A)交流配电柜 直流配电柜 整流柜 整流模块PD380/ 400AFH-6200～1000PD380/ 630AFH-6 PD48/ 1600DF-6PD48/2500DF-6M810GR48-5800Rack2000-6123456789101 1 1 210～ 110001500～ 1 1 1 1015～ 115002000～ 1 1 1 1520～ 120002500～ 1 1 1 1 2025～ 11 1 1 1 1 2530～ 125003000～30003500～ 1 1 1 1 2 3035～ 135004000～ 1 1 1 1 2 3540～ 140004500～ 2 2 1 2 4045～ 145005000～ 2 4550～ 12 121150006000～2 1 2 32 3 35060～ 1 04交流配电柜2005PS48600-3/2900 电源系统是艾默生网络能源集多年开发和网上运行经验，采用全数字DSP 技术，为满足全球客户需求而设计的新一代高可靠、高功率密度、高性能的全数字化通信电源系统。
