表面淬火

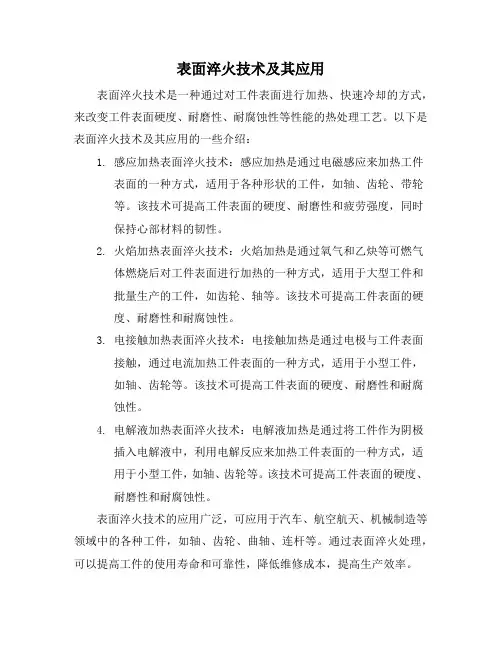

表面淬火技术及其应用
表面淬火技术是一种通过对工件表面进行加热、快速冷却的方式，来改变工件表面硬度、耐磨性、耐腐蚀性等性能的热处理工艺。

以下是表面淬火技术及其应用的一些介绍：
1.感应加热表面淬火技术：感应加热是通过电磁感应来加热工件
表面的一种方式，适用于各种形状的工件，如轴、齿轮、带轮
等。

该技术可提高工件表面的硬度、耐磨性和疲劳强度，同时
保持心部材料的韧性。

2.火焰加热表面淬火技术：火焰加热是通过氧气和乙炔等可燃气
体燃烧后对工件表面进行加热的一种方式，适用于大型工件和
批量生产的工件，如齿轮、轴等。

该技术可提高工件表面的硬
度、耐磨性和耐腐蚀性。

3.电接触加热表面淬火技术：电接触加热是通过电极与工件表面
接触，通过电流加热工件表面的一种方式，适用于小型工件，
如轴、齿轮等。

该技术可提高工件表面的硬度、耐磨性和耐腐
蚀性。

4.电解液加热表面淬火技术：电解液加热是通过将工件作为阴极
插入电解液中，利用电解反应来加热工件表面的一种方式，适
用于小型工件，如轴、齿轮等。

该技术可提高工件表面的硬度、
耐磨性和耐腐蚀性。

表面淬火技术的应用广泛，可应用于汽车、航空航天、机械制造等领域中的各种工件，如轴、齿轮、曲轴、连杆等。

通过表面淬火处理，可以提高工件的使用寿命和可靠性，降低维修成本，提高生产效率。

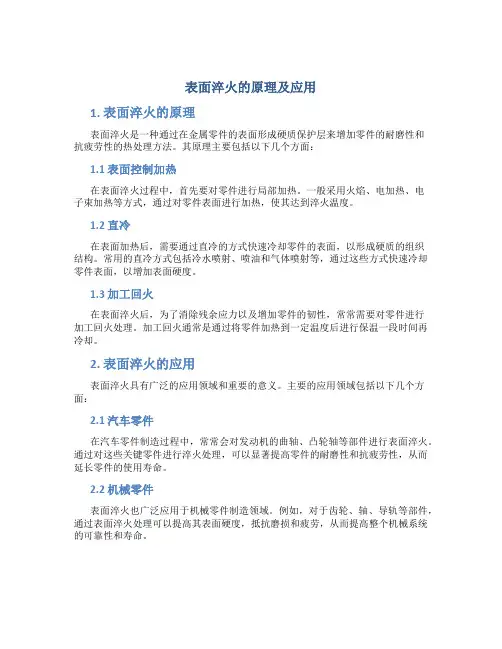

表面淬火的原理及应用1. 表面淬火的原理表面淬火是一种通过在金属零件的表面形成硬质保护层来增加零件的耐磨性和抗疲劳性的热处理方法。

其原理主要包括以下几个方面：1.1 表面控制加热在表面淬火过程中，首先要对零件进行局部加热。

一般采用火焰、电加热、电子束加热等方式，通过对零件表面进行加热，使其达到淬火温度。

1.2 直冷在表面加热后，需要通过直冷的方式快速冷却零件的表面，以形成硬质的组织结构。

常用的直冷方式包括冷水喷射、喷油和气体喷射等，通过这些方式快速冷却零件表面，以增加表面硬度。

1.3 加工回火在表面淬火后，为了消除残余应力以及增加零件的韧性，常常需要对零件进行加工回火处理。

加工回火通常是通过将零件加热到一定温度后进行保温一段时间再冷却。

2. 表面淬火的应用表面淬火具有广泛的应用领域和重要的意义。

主要的应用领域包括以下几个方面：2.1 汽车零件在汽车零件制造过程中，常常会对发动机的曲轴、凸轮轴等部件进行表面淬火。

通过对这些关键零件进行淬火处理，可以显著提高零件的耐磨性和抗疲劳性，从而延长零件的使用寿命。

2.2 机械零件表面淬火也广泛应用于机械零件制造领域。

例如，对于齿轮、轴、导轨等部件，通过表面淬火处理可以提高其表面硬度，抵抗磨损和疲劳，从而提高整个机械系统的可靠性和寿命。

2.3 工具和刀具在制造工具和刀具时，表面淬火也是常用的工艺之一。

通过淬火，可以使工具表面形成硬质的保护层，提高其耐磨性和切削性能。

这些工具包括钻头、刻刀、铣刀等。

2.4 精密仪器表面淬火在精密仪器制造领域也有广泛应用。

例如，在测量仪器、光学仪器中，常采用表面淬火工艺，以提高仪器的表面硬度和精度。

2.5 电子设备在电子设备制造过程中，也常常会采用表面淬火技术。

通过对电子设备的金属外壳进行淬火处理，可以增加外壳的硬度和耐用性，提高设备的抗撞击性能。

结论表面淬火作为一种增加零件硬度和耐磨性的热处理方法，在各个领域都有广泛的应用。

淬火的原理主要包括表面控制加热、直冷和加工回火。

表面淬火定义表面淬火是一种金属热处理技术，通过控制金属材料的加热和冷却过程，使其表面形成一层具有较高硬度和耐磨性的淬火层。

这种技术广泛应用于各种机械零件和工具的制造中，能够提高其使用寿命和性能。

表面淬火的过程可以分为加热、保温和冷却三个阶段。

首先，将金属材料加热到适当的温度，以激活材料内部的晶体结构。

然后，通过保温使材料中的晶体结构重新排列，形成一种具有高硬度的相态结构。

最后，通过迅速冷却来固定这种相态结构，使其在表面形成一层淬火层。

表面淬火的关键是控制加热和冷却的速度。

加热温度和时间的选择需要根据金属材料的性质和要求进行调整。

过高的温度和时间可能导致材料内部的晶体结构发生变化，影响淬火效果；过低的温度和时间则无法激活和重组晶体结构。

冷却过程一般采用水、油或盐浴等介质，通过迅速吸热来实现快速冷却。

冷却介质的选择取决于材料的类型和形状。

表面淬火的优点是能够在保持材料的韧性和强度的同时，提高其硬度和耐磨性。

淬火层的硬度一般远高于材料的基体，能够有效抵抗磨损和变形。

因此，表面淬火广泛应用于汽车发动机零件、工具刀具、轴承等高负荷和高磨损的零件制造中。

然而，表面淬火也存在一些局限性和注意事项。

首先，淬火层的深度一般较浅，只有几个毫米左右，对于需要较深淬火层的零件不适用。

其次，淬火过程中会产生应力，可能导致材料的变形和开裂。

因此，在淬火后需要进行适当的回火处理，以减缓应力并提高材料的韧性。

最后，表面淬火的工艺要求较高，需要严格控制加热和冷却的参数，以保证淬火效果的稳定性和一致性。

表面淬火是一种能够提高金属材料硬度和耐磨性的热处理技术。

通过控制加热和冷却的过程，能够在材料表面形成一层具有高硬度的淬火层。

这种技术在机械制造和工具制造中得到广泛应用，能够提高零件的使用寿命和性能。

然而，表面淬火也存在一些局限性和注意事项，需要在实际应用中进行合理选择和控制。

常用热处理的分类1 表面淬火表面淬火是将钢件的表面层淬透到一定的深度，而心部分仍保持未淬火状态的一种局部淬火的方法。

表面淬火时通过快速加热，使刚件表面很快到淬火的温度，在热量来不及穿到工件心部就立即冷却，实现局部淬火。

表面淬火的目的在于获得高硬度，高耐磨性的表面，而心部仍然保持原有的良好韧性，常用于机床主轴，齿轮，发动机的曲轴等。

表面淬火采用的快速加热方法有多种，如电感应，火焰，电接触，激光等，目前应用最广的是电感应加热法。

2 表面淬火和回火将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。

或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。

一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。

3 物理气相沉积物理气相沉积(Physical Vapor Deposition，PVD)技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。

发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。

4 化学气相沉积化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

它本质上属于原子范畴的气态传质过程。

与之相对的是物理气相沉积（PVD）。

整体热处理1 退火退火是一种金属热处理工艺，指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却。

目的是降低硬度，改善切削加工性；消除残余应力，稳定尺寸，减少变形与裂纹倾向；细化晶粒，调整组织，消除组织缺陷。

表面淬火定义表面淬火是一种金属材料处理技术，旨在提高金属材料的硬度和耐磨性。

在表面淬火过程中，金属材料的表面被快速加热到高温，然后迅速冷却，使其细化晶粒并形成马氏体组织，从而获得优异的机械性能。

表面淬火是一种常用的金属材料处理方法，广泛应用于机械制造、汽车制造、航空航天等领域。

通过表面淬火处理，可以显著提高金属材料的硬度和耐磨性，增加其使用寿命和耐久性。

同时，表面淬火还可以改善金属材料的表面质量，提高其抗腐蚀性能，增强其抗拉强度和抗压强度。

表面淬火的基本原理是利用金属材料的相变规律。

当金属材料被加热到一定温度时，其晶体结构会发生变化，从而产生新的组织结构。

在表面淬火过程中，金属材料的表面被加热到临界温度以上，使其达到奥氏体相区，然后迅速冷却，使其迅速转变为马氏体组织。

马氏体组织具有高硬度和优异的耐磨性，可以显著提高金属材料的机械性能。

表面淬火可以采用多种方法进行，常见的方法包括火焰淬火、电火花淬火、激光淬火等。

不同的淬火方法适用于不同的金属材料和工件形状。

火焰淬火是一种较常用的表面淬火方法，它通过将金属材料的表面加热到高温并迅速冷却，使其形成马氏体组织。

电火花淬火利用电火花放电的高温和高能量特性，将金属材料的表面加热到临界温度以上，并通过迅速冷却形成马氏体组织。

激光淬火则利用激光的高能量和高密度特性，将金属材料的表面加热到临界温度以上，并通过迅速冷却形成马氏体组织。

表面淬火不仅可以提高金属材料的硬度和耐磨性，还可以改善其表面质量。

在表面淬火过程中，金属材料的表面会发生相变，原有的晶粒会细化并形成马氏体组织。

这种细化的晶粒结构可以显著提高金属材料的表面质量，使其更加光滑、均匀，减少表面缺陷和气孔的产生。

同时，表面淬火还可以提高金属材料的抗腐蚀性能，使其更加耐腐蚀和耐磨损。

表面淬火是一种有效的金属材料处理方法，可以显著提高金属材料的硬度和耐磨性，改善其表面质量，增强其机械性能和抗腐蚀性能。

在工业生产中，表面淬火被广泛应用于各个领域，为产品的质量和性能提供了有力支撑。

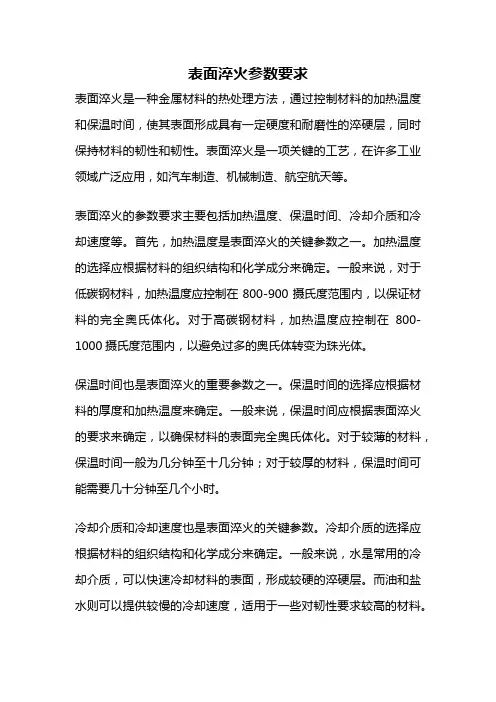

表面淬火参数要求表面淬火是一种金属材料的热处理方法，通过控制材料的加热温度和保温时间，使其表面形成具有一定硬度和耐磨性的淬硬层，同时保持材料的韧性和韧性。

表面淬火是一项关键的工艺，在许多工业领域广泛应用，如汽车制造、机械制造、航空航天等。

表面淬火的参数要求主要包括加热温度、保温时间、冷却介质和冷却速度等。

首先，加热温度是表面淬火的关键参数之一。

加热温度的选择应根据材料的组织结构和化学成分来确定。

一般来说，对于低碳钢材料，加热温度应控制在800-900摄氏度范围内，以保证材料的完全奥氏体化。

对于高碳钢材料，加热温度应控制在800-1000摄氏度范围内，以避免过多的奥氏体转变为珠光体。

保温时间也是表面淬火的重要参数之一。

保温时间的选择应根据材料的厚度和加热温度来确定。

一般来说，保温时间应根据表面淬火的要求来确定，以确保材料的表面完全奥氏体化。

对于较薄的材料，保温时间一般为几分钟至十几分钟；对于较厚的材料，保温时间可能需要几十分钟至几个小时。

冷却介质和冷却速度也是表面淬火的关键参数。

冷却介质的选择应根据材料的组织结构和化学成分来确定。

一般来说，水是常用的冷却介质，可以快速冷却材料的表面，形成较硬的淬硬层。

而油和盐水则可以提供较慢的冷却速度，适用于一些对韧性要求较高的材料。

在进行表面淬火时，还需要注意一些其他的参数要求。

首先，材料的净化和预处理是非常重要的。

在进行表面淬火前，应确保材料表面清洁无杂质，并进行适当的预处理，如去毛刺、除锈等。

其次，淬火过程中应控制好加热温度和保温时间，以避免材料的过热和过长的保温时间造成组织的异常变化。

最后，淬火后应进行适当的回火处理，以消除淬火应力和提高材料的韧性。

表面淬火的参数要求是非常重要的。

通过合理选择加热温度、保温时间、冷却介质和冷却速度等参数，可以控制材料的组织结构和性能，达到表面硬化的效果。

在实际应用中，我们需要根据具体材料和工艺要求来确定适当的参数，以确保表面淬火的效果和质量。

表面淬火方法与步骤流程图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!表面淬火方法流程图。

一、工件准备。

1. 对工件进行预热处理，消除其内部应力，提高材料的韧性和强度。

表面淬火工艺
表面淬火工艺是指在淬火冷却过程中，将工件加热到淬火温
度后迅速地放在油中或水中，并以一定的冷却介质使其迅速冷却
的一种热处理工艺。

表面淬火工艺主要用于某些高强度、高耐磨
性的钢或合金工具钢及一些冷变形大的结构钢和工具钢的表面。

淬火后工件表面获得马氏体组织，从而获得高硬度、高耐磨
性和高韧性，但表面硬度很低。

为了提高表面硬度，可对工件进
行表面淬火处理。

淬火时，工件加热温度一般控制在高于零件表层温度10~50℃左右。

具体升温速度可通过改变保温时间或采用大电流、小电流
等方法来控制，使工件表层温度达到奥氏体化温度后迅速冷却。

然后将表面层淬火组织（马氏体+残余奥氏体）去除，再以一定
的冷却介质进行后续热处理，如回火或正火等。

这种工艺称为表
面热处理或热加工。

淬火处理后工件表面硬度可达HRC60以上，甚至HRC62以上，但其耐磨性和耐腐蚀性较差。

因此，要求较高的表面机械性能或
耐磨性能的工件必须进行渗碳淬火或渗氮等其他表面强化处理。

—— 1 —1 —。

表面淬火
表面淬火是将刚件的表面层淬透到一定的深度，而心部分仍保持未淬火状态的一种局部淬火的方法。

表面淬火时通过快速加热，使刚件表面很快到淬火的温度，在热量来不及穿到工件心部就立即冷却，实现局部淬火。

表面淬火的目的在于获得高硬度，高耐磨性的表面，而心部仍然保持原有的良好韧性，常用于机床主轴，齿轮，发动机的曲轴等。

表面淬火采用的快速加热方法有多种，如电感应，火焰，电接触，激光等，目前应用最广的是电感应加热法。

感应加热表面淬火就是在一个感应线圈中通以一定频率的交流电（有高频，中频。

工频三种），是感应圈周围产生频率相同的交变磁场，置于磁场之中的工件就会产生与感应线圈频率相同，方向相反的感应电流，这个电流叫涡流。

由于集肤效应，涡流主要集中在工件的表层。

由涡流所产生的电阻热使工件表层被迅速加热到淬火温度，随即向工件喷水，将工件表层淬硬。

感应电流的频率愈高，集肤效应也愈强烈，故高频感应加热用途最广。

高频感应加热常用频率是200~300kHz，其加热速度极快，通常只有几秒种，淬硬层深度一般为0.5~2mm。

主要用于要求淬硬层较薄的中，小型零件，如齿轮，轴等。

扩展阅读：
1.《金属工艺学》郑文英主编高等教育出版社。

表面淬火概念
表面淬火是一种热处理工艺，用于改善材料表面的硬度和耐磨性，同时保持内部的韧性和强度。

它主要适用于金属材料，如钢和铁。

表面淬火的过程涉及将材料加热到足够高的温度，然后迅速冷却，以产生所需的组织和性能变化。

与传统的整体淬火相比，表面淬火仅对材料表面进行处理，因此能够改善表面的性能而不会对整体结构产生太大的影响。

在表面淬火过程中，常用的方法包括火焰淬火、电火花淬火、激光淬火和电子束淬火等。

这些方法都会在材料表面形成高温区域，并通过迅速冷却使表面发生相变，从而获得较高的硬度。

表面淬火可以增加材料表面的耐磨性、抗腐蚀性和抗疲劳性能。

它常用于制造工业中需要经受高应力和摩擦的部件，如齿轮、刀具、轴承等。

通过表面淬火，这些部件的使用寿命可以得到显著延长。

需要注意的是，表面淬火过程需要严格控制温度和冷却速度，以确保达到所需的材料性能。

不正确的淬火过程可能导致材料变形、裂纹和不均匀的硬度分布。

因此，在进行表面淬火之前，应仔细研究材料的性质和淬火工艺，以确保最佳的处理效果。

表面淬火的优点
表面淬火的优点主要包括：
1. 提高零件的硬度和耐磨性：通过表面淬火处理，可以在零件表面形成一层高硬度的组织，从而提高零件的硬度和耐磨性。

2. 保持零件内部的韧性：表面淬火处理只影响零件的表面层，而内部组织仍然保持良好的韧性，从而提高了零件的强度和抗冲击力。

3. 变形小：与传统的整体淬火相比，表面淬火处理的变形量较小，可以减小因热处理引起的零件形状和尺寸变化。

4. 操作简便：表面淬火处理可以在零件的局部或整个表面进行，操作简便，易于实现自动化生产。

5. 成本低：表面淬火处理通常只需要对零件的表面进行处理，不需要对整个零件进行加热和冷却，因此成本相对较低。

6. 可以改善材料的抗腐蚀性、抗疲劳性和尺寸精度等性能，从而延长其使用寿命和提高其制造精度。

因此，表面淬火技术广泛应用于汽车、机械、模具等制造行业，以提高零件的性能和使用寿命。

工艺名称工艺概述目的特点应用范围火焰加热表面淬火利用温度可达3100℃的氧气－乙炔火焰(或2000℃以上的氧－焦煤气火焰)快速将工件表面加热至临界温度以上(Ac3以上80－100℃)，随后进行冷却，使工件表面淬硬的一种操作(1)获得高硬度和高耐磨性的马氏体表面层(2)中心保持原来的组织和良好的韧性设备简单，方法简便，淬硬层深一般可达2～6mm；不受工件形状限制，易实现局部淬火；无氧化脱碳现象；但加热温度不易控制，易过热适用于中碳钢和中碳合金钢的单件或小批生产的大型耐磨机械零件。

如：轴类、大模数齿轮、锤头、锤杆等感应加热表面淬火高频感应加热(工作电流频率为10000～500000Hz)将工件置于不同频率电流的交变磁场中，依靠工件表面产生感应电流以使工件表面瞬时达到淬火温度，随后快速冷却，仅使表面发生马氏体相变而达到表面淬硬目的的一种操作(1)获得高硬度和高耐磨性的马氏体表面层(2)中心保持原来的组织和良好的韧性(1)加热速度快，效率高，便于实现机械化和自动化(2)变形小，可减少氧化、脱碳倾向和晶粒长大现象，而且力学性能好(3)可选择不同频率以控制硬化层深(4)适合成批生产(5)可取代多工序的化学热处理多用于模数3以下的齿轮以及其他要求淬硬层深＜3mm的耐磨零件，如：主轴、凸轮轴、曲轴、活塞等中频感应加热(工作电流频率为500～10000Hz)用于模数6以上齿轮和要求淬硬层深3～7mm、承受扭转、压力负荷的耐磨零件，如：曲轴、磨床主轴、机床导轨等工频感应加热(工作电流频率为50Hz)适用于要求淬硬层深15～30mm、形状简单且承受较大压力负荷的中、大型耐磨零件，如：机车车轮、轧辊等超音频感应加热(一般采用频率为30000～40000Hz)适用于模数3～8的齿轮、淬硬层深1～3mm的其他耐磨零件，如链轮、花键轴、凸轮轴、曲轴等。

与其他频率相比，质量显著提高，且可仿形淬火盐浴或铅浴快速加热表面淬火将工件置于比正常淬火温度高得多的盐或铅中，进行不透烧、短时间快速加热，随后快速冷却，以达到表面淬火目的的一种操作(1)获得高硬度和高耐磨性的马氏体表面层(2)中心保持原来的组织和良好的韧性设备造价低廉，适用于一般无高频设备的工厂；但劳动条件差，特别是铅浴毒性大适用于模数2～8的齿轮和其他要求表面淬火的耐磨零件电接触加热表面淬火将以一定速度移动的电极(石墨棒或紫铜滚轮)与工件紧密接触，并通以低压强电流，利用电极与工件接触的电阻热来迅速加热工件表面，则已加热处由于工件本身导热而获得快速冷却，从而实现表面淬火目的的一种操作(1)获得高硬度和高耐磨性的马氏体表面层(2)中心保持原来的组织和良好的韧性工件基本无变形，设备简单，操作容易适用于大型铸件(如机床导轨表面、内燃机气缸套内壁等)的表面淬火，以提高硬度和耐磨性Page 1 of 1。
