混凝土结构竖向叠合构件设计要点

为方便了解规范修订的变化并提出意见，将本次修订的主要内容简述如下：为方便了解规范修订的变化并提出意见，将本次修订的主要内容简述1完善规范的完整性，完善规范的完整性从以构件计算为主适当扩展到整体结构的设计，补充结完整性，从以构件计算为主适当扩展到整体结构的设计，适当扩展到整体结构“构方案”和“结构抗倒塌设计”的原则，增强结构的整体稳固性。

构方案”结构抗倒塌设计” 的原则，增强结构的整体稳固性。

3完善承载力极限状态设计内容，增加以构件分项系数进行应力设计等内容。

钢筋混凝土构件按荷载效应准永久组合计算裂缝宽正常使用极限状态设计，钢筋混凝土构件按荷载效应准永久组合计算裂缝宽度，预应力构件稍放松；调整了裂缝宽度计算中的构件受力特征系数取值。

度，预应力构件稍放松；调整了裂缝宽度计算中的构件受力特征系数取值。

4增加楼盖舒适度要求，规定了楼板竖向自振频率的限制。

5完善耐久性设计方法，除环境条件外，提出环境作用等级概念。

完善耐久性设计方法，除环境条件外，提出环境作用等级概念除环境条件外，提出环境作用等级概念。

6增加了既有结构设计的基本规定。

增加了既有结构设计的基本规定。

既有结构设计的基本规定7淘汰低强钢筋，纳入高强、高性能钢筋；提出钢筋延性（极限应变）的要求。

淘汰低强钢筋，纳入高强、高性能钢筋；提出钢筋延性（极限应变）的要求8补充并筋（钢筋束）的配筋形式及相关规定。

补充并筋（钢筋束）的配筋形式及相关规定及相关规定。

9结构分析内容适当得到扩展，提出非荷载效应分析原则。

结构分析内容适当得到扩展提出非荷载效应分析原则。

适当得到扩展，10对结构侧移二阶效应，提出有限元分析及增大系数的简化方法。

侧移二阶效应，提出有限元分析及增大系数的简化10 对结构侧移二阶效应，提出有限元分析及增大系数的简化方法。

11 完善了连续梁、连续板考虑塑性内力重分布进行内力调幅的设计方法。

12 补充、完善材料本构关系及混凝土多轴强度准则的内容。

“ 任意截面”“ 简化计算”13 构件正截面承载力计算：任意截面”移至正文，简化计算”移至附录。

混凝土结构设计知识点1.在现浇单向板肋梁楼盖中，单向板的长跨方向应放置分布钢筋，分布钢筋的主要作用是：承担在长向实际存在的一些弯矩、抵抗由于温度变化或混凝土收缩引起的内力、将板上作用的集中荷载分布到较大面积上，使更多的受力筋参与工作、固定受力钢筋位置。

2.当连续梁、板各跨跨度不等，如相邻计算跨度相差不超过10％，可作为等跨计算。

这时，当计算各跨跨中截面弯矩时，应按各自的跨度计算；当计算支座截面弯矩时，则应按相邻两跨计算跨度的平均值计算。

3.为了考虑支座抵抗转动的影响，一般采用增大恒载和相应减小活荷载的办法来处理，即以折算荷载来代替实际计算荷载。

当板或梁支承在砖墙上时，则荷载不得进行折算。

主梁按连续梁计算时，一般柱的刚度较小，柱对梁的约束作用小，故对主梁荷载不进行折减。

4.什么叫弯矩调幅法？答：弯矩调幅法就是在弹性理论计算的弯矩包络图基础上，考虑塑性内力重分布，将构件控制截面的弯矩值加以调整。

5.弯矩调幅法的具体步骤是什么？答：具体计算步骤是：（1）按弹性理论方法分析内力；（2）以弯矩包络图为基础，考虑结构的塑性内力重分布，按适当比例对弯矩值进行调幅；（3）将弯矩调整值加于相应的塑性铰截面，用一般力学方法分析对结构其他截面内力的影响；（4）绘制考虑塑性内力重分布的弯矩包络图；（5）综合分析，选取连续紧中各控制截面的内力值；（6）根据各控制截面的内力值进行配筋计算。

截面弯矩的调整幅度为：6.使用弯矩调幅法时，应注意哪些问题？答：使用弯矩调幅法进行设计计算时，应遵守下列原则：（1）受力钢筋宜采用延性较好的钢筋，混凝土强度等级宜在C20～C45范围内选用；（2）弯矩调整后截面相对受压区高度ξ=x/h0不应超过0.35，也不宜小于0.10；（3）截面的弯矩调幅系数一般不宜超过0.25；（4）调整后的结构内力必须满足静力平衡条件；（5）在内力重分布过程中还应防止其他的局部脆性破坏，如斜截面抗剪破坏及由于钢筋锚固不足而发生的粘结劈裂破坏，应适当增加箍筋，支座负弯矩钢筋在跨中截断时应有足够的延伸长度；（6）必须满足正常使用阶段变形及裂缝宽度的要求。

1. 叠合柱结构的最大适用高度；
2. 采用实配法确定叠合柱框架柱端弯矩设计值及叠合柱、框架梁剪力设计值；
3. 叠合柱、钢管混凝土剪力墙最小抗剪截面验算时剪力设计值扣除钢管抗剪强度，受剪承载力计算时考虑钢管抗剪强度；
4. 偏心受压叠合柱正截面受压承载力计算方法；
5. 叠合柱轴压比计算方法；
6. 叠合柱箍筋加密区的箍筋配置；
7. 钢管混凝土剪力墙轴心受压承载力计算方法；
8. 偏心受压、偏心受拉钢管混凝土剪力墙斜截面受剪承载力计算方法；
9. 钢管混凝土剪力墙轴压比计算方法及轴压比限值；
10. 叠合柱、钢管混凝土剪力墙抗震构造措施；
11. 钢筋混凝土梁与叠合柱连接；
12. 叠合柱柱脚设计；
13. 叠合柱结构施工及验收。

建筑叠合梁的结构设计叠合梁按受力性能可分为一阶段受力叠合梁和二阶段受力叠合梁两类。

前者是指施工阶段在预制梁下设有可靠支撑，能保证施工阶段作用的荷载不使预制梁受力而全部传给支撑，待叠合层后浇混凝土达到一定强度后，再拆除支撑，而由整个截面来承受全部荷载；后者则是指施工阶段在简支的预制梁下不设支撑，施工阶段作用的全部荷载完全由预制梁承担。

结合后河工地的实际情况，施工阶段预制梁下无法加设支撑，因此应按二阶段受力叠合梁进行结构设计，即按两个阶段分析：第一阶段叠合层混凝土未达到强度设计值前的阶段，预制构件按简支构件计算；第二阶段叠合层混凝土达到强度设计值后的阶段，叠合构件按整体结构计算，此时还应考虑施工阶段及使用阶段两种情况。

根据启闭机工作桥梁的跨度及其它要求，确定梁的断面尺寸为0.251.1（宽总高）m.对预制构件，为满足其刚度要求，截面高度按计算结果定为0.90m.进行结构设计时，分别选取了承受不同荷载的两根梁作为计算对象：L1主要承受启闭机基础荷载；L2主要承受启闭机房单侧墙重。

计算预制构件时，主要包括正截面受弯承载力和斜截面承载力计算；计算叠合构件时，主要包括使用阶段及施工阶段的正截面受弯承载力和斜截面承载力计算、叠合面的受剪承载力计算以及最大裂缝宽度和最大挠度值计算。

根据以上计算结果，L1及L2纵向受力钢筋选配632，钢筋面积为4826mm2；箍筋选配12@150.最大裂缝宽度为0.179mm，小于规范规定的最大裂缝允许值0.30mm；跨中挠度最大为2.55cm，也满足规范要求的限值。

采用叠合式构件，可以减轻装配构件的重量更便于吊装，同时由于有后浇混凝土的存在，其结构的整体性也相对较好。

其薄弱环节主要在预制构件与后浇混凝土两者之间的结合面上。

因此为保证该部位的牢固结合，施工时要求该叠合面采用凹凸不小于6mm的自然粗糙面，且必须冲洗干净以后方可浇筑后续混凝土。

同时还将预制梁及隔板的箍筋全部伸入叠合层中。

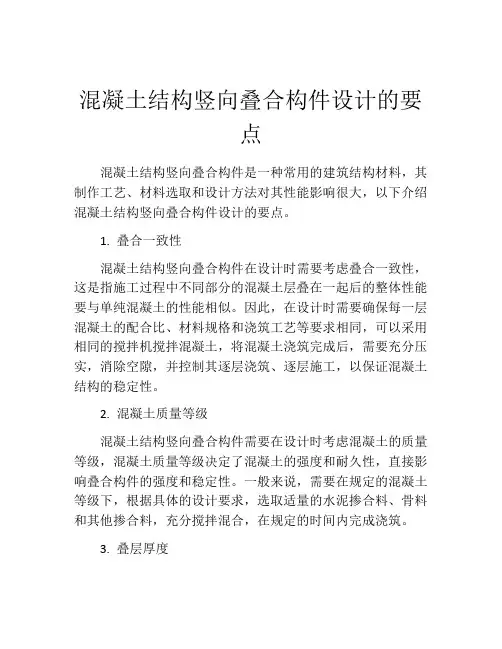

混凝土结构竖向叠合构件设计的要点混凝土结构竖向叠合构件是一种常用的建筑结构材料，其制作工艺、材料选取和设计方法对其性能影响很大，以下介绍混凝土结构竖向叠合构件设计的要点。

1. 叠合一致性混凝土结构竖向叠合构件在设计时需要考虑叠合一致性，这是指施工过程中不同部分的混凝土层叠在一起后的整体性能要与单纯混凝土的性能相似。

因此，在设计时需要确保每一层混凝土的配合比、材料规格和浇筑工艺等要求相同，可以采用相同的搅拌机搅拌混凝土，将混凝土浇筑完成后，需要充分压实，消除空隙，并控制其逐层浇筑、逐层施工，以保证混凝土结构的稳定性。

2. 混凝土质量等级混凝土结构竖向叠合构件需要在设计时考虑混凝土的质量等级，混凝土质量等级决定了混凝土的强度和耐久性，直接影响叠合构件的强度和稳定性。

一般来说，需要在规定的混凝土等级下，根据具体的设计要求，选取适量的水泥掺合料、骨料和其他掺合料，充分搅拌混合，在规定的时间内完成浇筑。

3. 叠层厚度混凝土结构竖向叠合构件在设计时还需考虑叠层厚度的大小。

叠层厚度决定了叠合构件的综合性能和力学性能。

如果叠层厚度太大，可能会导致构件的受力不均匀、易开裂；反之，叠层厚度太小，可能会影响结构的强度和稳定性。

因此，在设计时需要根据具体应用场景和设计要求，选取适当的叠层厚度，调整叠合构件的轻重组合比例。

4. 钢筋布置混凝土结构竖向叠合构件在设计时还需考虑钢筋的布置。

钢筋的布置直接影响到叠合构件的受力性能和强度，因此需要根据具体的设计要求和叠合构件的结构特点，正确合理地布置钢筋，以提高叠合构件的受力能力和稳定性。

5. 施工工艺混凝土结构竖向叠合构件在设计时需考虑施工工艺。

施工工艺包括混凝土搅拌、浇筑、压实和养护等。

在设计过程中需要特别注意，为确保整个叠合构件的质量和稳定性，需要控制各个环节的施工质量，保证施工过程的严谨性、高效性和标准性。

以上就是混凝土结构竖向叠合构件设计的要点，混凝土结构竖向叠合构件是一种常用的建筑结构材料，选取合适材料和技术手段对提高叠合构件的强度和稳定性具有至关重要的作用。

叠合板的设计要点2014.8.28一、规范对楼盖的规定高规：3．6．1 房屋高度超过50m时，框架-剪力墙结构、筒体结构及本规程第10章所指的复杂高层建筑结构应采用现浇楼盖结构，剪力墙结构和框架结构宜采用现浇楼盖结构。

3．6．2 房屋高度不超过50m时，8、9度抗震设计时宜采用现浇楼盖结构；6、7度抗震设计时可采用装配整体式楼盖，且应符合下列要求：1 无现浇叠合层的预制板，板端搁置在梁上的长度不宜小于50mm。

2 预制板板端宜预留胡子筋，其长度不宜小于100mm。

3 预制空心板孔端应有堵头，堵头深度不宜小于60mm，并应采用强度等级不低于C20的混凝土浇灌密实。

4 楼盖的预制板板缝上缘宽度不宜小于40mm，板缝大于40mm时应在板缝内配置钢筋，并宜贯通整个结构单元。

现浇板缝、板缝梁的混凝土强度等级宜高于预制板的混凝土强度等级。

5 楼盖每层宜设置钢筋混凝土现浇层。

现浇层厚度不应小于50mm，并应双向配置直径不小于6mm、间距不大于200mm的钢筋网，钢筋应锚固在梁或剪力墙内。

3．6．3 房屋的顶层、结构转换层、大底盘多塔楼结构的底盘顶层、平面复杂或开洞过大的楼层、作为上部结构嵌固部位的地下室楼层应采用现浇楼盖结构。

上海装规：5.1.6条：2.预制板搁在梁上或剪力墙上的长度分别不宜小于35mm和25mm。

5.房屋的顶层、结构转换层、平面复杂或开洞较大的楼层、作为上部嵌固部位的地下室楼层应采用现浇楼盖。

装规JGJ16.6.1装配整体式结构的楼盖宜采用叠合楼盖。

结构转换层、平面复杂或开洞较大的楼层、作为上部嵌固部位的地下室楼层宜采用现浇楼盖。

6.1.8条：2.剪力墙结构的底部加强部位的剪力墙宜采用现浇混凝土。

3.框架结构的首层柱宜采用现浇混凝土，顶层楼板宜采用现浇楼盖结构。

二、可以采用预制叠合板的部位根据规范对楼盖的要求，嵌固部位的楼层、顶层楼层、转换层楼层及平面中较大洞口的周边、设计需加强的部位、剪力墙结构的底部加强部位不做叠合楼盖。

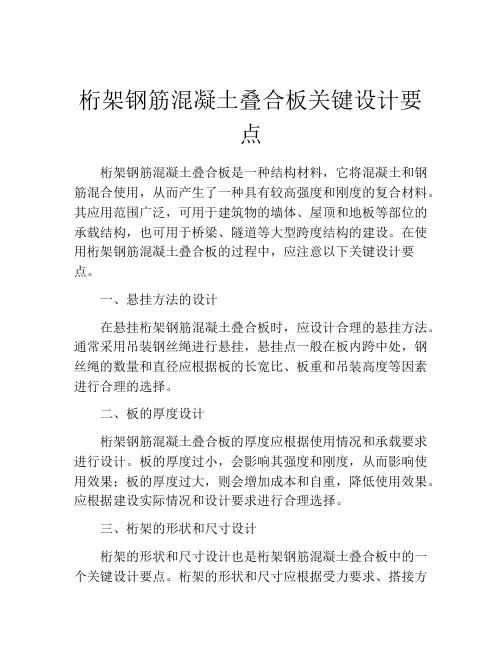

桁架钢筋混凝土叠合板关键设计要点桁架钢筋混凝土叠合板是一种结构材料，它将混凝土和钢筋混合使用，从而产生了一种具有较高强度和刚度的复合材料。

其应用范围广泛，可用于建筑物的墙体、屋顶和地板等部位的承载结构，也可用于桥梁、隧道等大型跨度结构的建设。

在使用桁架钢筋混凝土叠合板的过程中，应注意以下关键设计要点。

一、悬挂方法的设计在悬挂桁架钢筋混凝土叠合板时，应设计合理的悬挂方法。

通常采用吊装钢丝绳进行悬挂，悬挂点一般在板内跨中处，钢丝绳的数量和直径应根据板的长宽比、板重和吊装高度等因素进行合理的选择。

二、板的厚度设计桁架钢筋混凝土叠合板的厚度应根据使用情况和承载要求进行设计。

板的厚度过小，会影响其强度和刚度，从而影响使用效果；板的厚度过大，则会增加成本和自重，降低使用效果。

应根据建设实际情况和设计要求进行合理选择。

三、桁架的形状和尺寸设计桁架的形状和尺寸设计也是桁架钢筋混凝土叠合板中的一个关键设计要点。

桁架的形状和尺寸应根据受力要求、搭接方式和制作要求等进行合理选择。

通常采用管截面或槽钢截面的钢材作为桁架的材料，桁架的搭接方式有单向和双向搭接两种。

四、叠合板的连接设计叠合板的连接设计也是桁架钢筋混凝土叠合板中的一个关键设计要点。

连接方式应根据桁架的形状和尺寸、板的厚度和受力要求等进行合理选择。

常用的连接方式有焊接、螺栓连接和盲铆接等。

五、板的防水、防火和隔热设计桁架钢筋混凝土叠合板在使用中还需要进行防水、防火和隔热设计。

防水设计应采用适当的防水材料，如EPDM胶膜、SBS卷材等；防火设计应根据不同的场所和要求，采用适当的防火材料和方案；隔热设计可采用聚苯板、玻璃棉、岩棉等材料进行隔热处理。

综上所述，桁架钢筋混凝土叠合板的关键设计要点涉及到悬挂方法、板的厚度、桁架的形状和尺寸、叠合板的连接方式以及防水、防火和隔热等诸多方面。

应根据实际情况和设计要求进行合理的选择和决策，以确保其使用效果和安全性。

叠合板的深化设计2019-06-06 15:02:58叠合板设计的内容及要求1 、叠合板设计的内容及要求（1）叠合楼板可根据预制板接缝构造、长宽比等按单向板或双向板设计；（2）预制叠合楼板接缝节点分为钢筋贯通式和非贯通式。

贯通式节点通过后浇混凝土段将两块预制板连为整体，预制板四周预留受力筋，板受力连续，计算按双向板设计；非贯通式节点的预制板只是拼在一起，钢筋不连接，计算按单向板设计。

（3）预制底板应标准化、模数化以满足经济性要求，宜采用整间的中大型板，以便减少预制构件的数量，节省工时，提高效率。

2、叠合板的拆分及平面尺寸的确定（1）楼板拆分的外形尺寸，由工厂台车尺寸和道路运输决定，短边尺寸不宜大于3200mm ；拆分时尽量使板外形尺寸相同，减少模具数量。

（2）按照楼板的位置在拆分平面图和详图上注明板的方向。

（3）楼板的搭接方向，单向板短边搭接，一般搭接15mm ，双向板四面搭接，一般搭接10mm 。

（4）叠合板的预制板厚度不宜小于60mm ，后浇混凝土叠合层厚度不应小于60mm 。

5）叠合板可根据预制板接缝构造不同采用分离式接缝和整体式接缝3、叠合板的钢筋及洞口设置（1）桁架钢筋应沿主要受力方向放置。

（2）桁架钢筋距板边不应大于300mm ，间距不宜大于600mm 。

（3）桁架钢筋与预埋件或孔洞冲突时，可适当调节桁架钢筋的位置避让预埋件或孔洞。

4）桁架钢筋高度的选择应能满足穿管线的要求（5）预制构件的预留预埋，预留孔洞等应在工厂统一制作完成，避免在施工现场剔凿、切割，损坏预制构件。

4、叠合板的连接板蹴接做加附加通*粮钢饥直径C_匚,>15d,且至少璃（墙）械≥15rfB K ------- f——1-单向叠合板板侧边支座连接构造（预制板无劇板翩紡）（θ后浇带形式接缝矽后浇带形式接缝（三）（板翩辭略90啤钩黠）国标单向叠合板拼缝连接节点图1 叠合板水平拼接连接示意5、叠合板构造要求（1）混凝土标号：叠合层混凝土不小于预制构件的混凝土等级，一般预制构件不能凝土标号不低于C30 ；（2）预制板厚不宜小于60mm, 叠合层厚度不应小于60mm. 住宅项目中，一般小跨的卫生间楼板、厨房楼板、阳台楼板可取60+60 ，其它板原则最薄取60+70 ；总厚度根据混凝土规范9.1.2 条确定；3）预制板面粗糙面不小于4mm.4）跨度大于 3 米时采用桁架钢筋叠合板5）伸入支座长度：墙10mm ，梁10mm ；6）板倒角：与梁、墙、柱相交部位的预制板边可不设边缘倒角。

装配式混凝土结构楼盖叠合板质量控制要点一、楼盖叠合板设计要求（装配式混凝土结构技术规程JGJ 1-2014/6.6.2）1、叠合板的预制板采用空心板时，板端空腔应封堵;2、跨度大于3m的叠合板，宜采用桁架钢筋混凝土叠合板;3、跨度大于6m的叠合板，宜采用预应力混凝土预制板;4、板厚大于180mm的叠合板，宜采用混凝土空心板。

（装配式混凝土结构技术规程JGJ 1-2014/6.6.7）5、桁架钢筋距板边不应大于300mm,间距不宜大于600mm;6、桁架钢筋弦杆钢筋直径不宜小于8mm,腹杆钢筋直径不应小于4mm;7、桁架钢筋弦杆混凝土保护层厚度不应小于15mm。

二、叠合板检验验收（装配式混凝土建筑技术标准GB/T51231-2016/11.2）：1、预制构件进场时应检查资料证明文件（出厂合格证、混凝土强度检验报告、钢筋套筒等其他构件钢筋连接类型的工艺检验报告、合同要求的其他质量证明文件）；2、专业企业生产的预制构件进场时应进行结构性能检验，不做结构性能检验的应采取下列措施：1）施工单位或监理单位代表应驻厂监督生产过程。

2）当无驻厂监督时，预制构件进场时应对其主要受力钢筋数量、规格、间距、保护层厚度及混凝土强度等进行实体检验。

检验数量:同一类型预制构件不超过1000个为一批，每批随机抽取1个构件进行结构性能检验。

检验方法:检查结构性能检验报告或实体检验报告。

注:“同类型”是指同一钢种、同一混凝土强度等级、同一生产工艺和同一结构形式。

抽取预制构件时，宜从设计荷载最大、受力最不利或生产数量最多的预制构件中抽取。

3、预制构件生产实施驻场监理的，应当审查预制构件生产方案，并对原材料进场、钢筋加工安装、钢筋连接套筒与工程实际采用钢筋以及灌浆料的匹配性、保温板制作质量、连接件制作、混凝土质量等进行现场监督,对进场材料检验见证取样，对预制构件成型制作过程的隐蔽工程进行质量验收（江苏省住建厅2017年8号文“装配式混凝土结构工程质量控制要点”）。
