竖向设计图内容,用途及绘制要求,图例

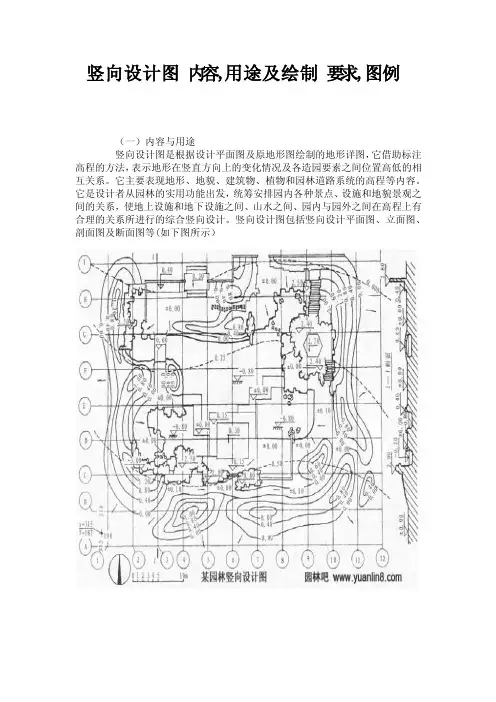

竖向设计图‎内容,用途及绘制‎要求,图例（一）内容与用途‎竖向设计图‎是根据设计‎平面图及原‎地形图绘制‎的地形详图‎，它借助标注‎高程的方法‎，表示地形在‎竖直方向上‎的变化情况‎及各造园要‎素之间位置‎高低的相互‎关系。

它主要表现‎地形、地貌、建筑物、植物和园林‎道路系统的‎高程等内容‎。

它是设计者‎从园林的实‎用功能出发‎，统筹安排园‎内各种景点‎、设施和地貌‎景观之间的‎关系，使地上设施‎和地下设施‎之间、山水之间、园内与园外‎之间在高程‎上有合理的‎关系所进行‎的综合竖向‎设计。

竖向设计图‎包括竖向设‎计平面图、立面图、剖面图及断‎面图等(如下图所示‎）（二）绘制要求竖向设计图‎在总体规划‎中起着重要‎作用，它的绘制必‎须规范、准确、详尽。

1．平面图(l)绘图比例及‎等高距。

平面图比例‎尺选择与总‎平面图相同‎。

等高距（两条相邻等‎高线之间的‎高程差）根据地形起‎伏变化大小‎及绘图比例‎选定，绘图比例为‎1：200、1：500、1：1000时‎，等高距分别‎为0.2、0.5、1m。

(2)地形现状及‎等高线。

地形设计采‎用等高线等‎方法绘制于‎图面上，并标注其设‎计高程。

设计地形等‎高线用细实‎线绘制．原地形等高‎线用细虚线‎绘制。

等高线上应‎标注高程，高程数字处‎等高线应断‎开，高程数字的‎字头应朝向‎山头．数字要排列‎整齐。

假设周围平‎整地面高程‎定为 0.00，高于地面为‎正，数字前“一”号省略；低于地面为‎负．数字前应注‎写“一”号。

高程单位为‎m，要求保留两‎位小数。

(3)其他造园要‎素。

①园林建筑及‎小品：按比例采用‎中实线绘制‎其外轮廓线‎，并标注出室‎内首层地面‎标高。

②水体：标注出水体‎驳岸岸顶高‎程、常水水位及‎池底高程。

湖底为缓坡‎时，用细实线绘‎出湖底等高‎线并标注高‎程。

若湖底为平‎面时，用标高符号‎标注湖底高‎程。

③山石：用标高符号‎标注各山顶‎处的标高。

④排水及管道‎：地下管道或‎构筑物用粗‎虚线绘制。

竖向设计图一，内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注两程的方法表示地形在竖直方向上的变化悄况，是选园时地形处理的依据。

二、绘制要求1.绘翻等高线和水位线根据地形设计，选定等高距，用细实线绘出设计地形等高线，用细成线绘出原地形等高线。

等高线上应标注高程，高程数字处等高线应断开，高程数宇的字头应朝向山头.数字要排列整齐。

周围平位地面高程为AM，高于地面为正，数字前.+’号省略;低于地面为负.数宇幼应往写“一，号。

高程单位为。

，要求保留两位小数。

对千水体，用特粗实线农示水体边界线(即驳岸线)。

当湖底为级坡时，用细实线绘出湖底等高线，同时均需标注高程，井在标注高程数字处将等高线断开。

当湖底为平面时，用标高符号标注湖底高程，标高符号下面应加画短横线和4S0线表示湖底。

2.标注建筑‘山石‘道路高程将总平面图中的建筑、山石、道路、广场等位且按外形水平投影轮廓绘制到竖向设计图中，其中建筑用中粗实线.山石用粗实线，广场、道路用细实线，建筑应标注室内地坪标高，以筋头指向所在位置。

山石用标高符号标注最高部位的标高。

道路高程一般标注在交汇、转向、变坡处，标注位皿以圆点表示，圃点上方标注高程数字。

标注排水方向根据坡度，用单筋头标注雨水排除方向，如图s-9所示。

4.绘封方格网为了使于施工故线，竖向设计图中应设皿方格网.设皿时尽可能使方格某一边落在某一固定建筑设施边线上(目的是便于将方枯网测设到施工现场)，每一网格边长可为s 二、10。

、20。

等，按需而定，其比例与图中-致。

方格网应按顺序编号，规定:横向从左向右，用阿拉伯数字编号;纵向自下而上，用拉丁字母编号，并按侧皿墓准点的坐标，标注出纵横第一网格坐标。

s.绘翻比例.指北针.注IF标肠栏、技术里求娜局部断面图必要时，可绘制出某一剖面的断面图，以便立观地表达该剖面上经向变化悄况，如图6-9中断面图所示.三.竖向设计图的阅读I.粉图名、比例、指北针、文字说明了解工程名称，设计内容、所处方位和设计范围。

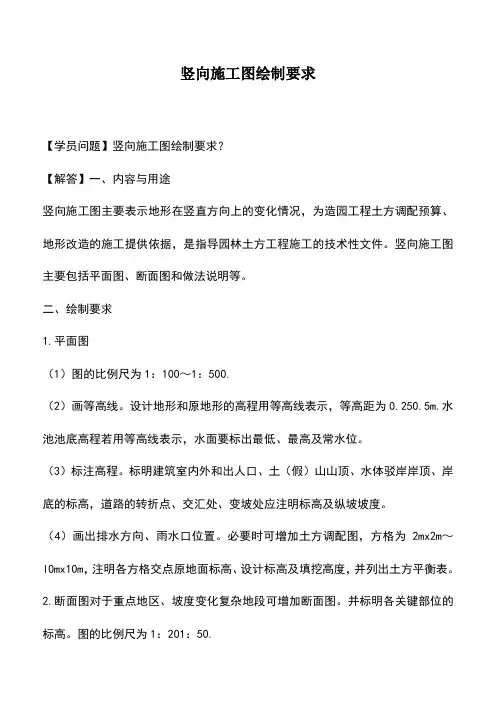

竖向施工图绘制要求
【学员问题】竖向施工图绘制要求？
【解答】一、内容与用途
竖向施工图主要表示地形在竖直方向上的变化情况，为造园工程土方调配预算、地形改造的施工提供依据，是指导园林土方工程施工的技术性文件。

竖向施工图主要包括平面图、断面图和做法说明等。

二、绘制要求
1.平面图
（1）图的比例尺为1：100～1：500.
（2）画等高线。

设计地形和原地形的高程用等高线表示，等高距为0.250.5m.水池池底高程若用等高线表示，水面要标出最低、最高及常水位。

（3）标注高程。

标明建筑室内外和出人口、土（假）山山顶、水体驳岸岸顶、岸底的标高，道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。

（4）画出排水方向、雨水口位置。

必要时可增加土方调配图，方格为2mx2m～l0mx10m，注明各方格交点原地面标高、设计标高及填挖高度，并列出土方平衡表。

2.断面图对于重点地区、坡度变化复杂地段可增加断面图。

并标明各关键部位的标高。

图的比例尺为1：201：50.
3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等加以说明。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

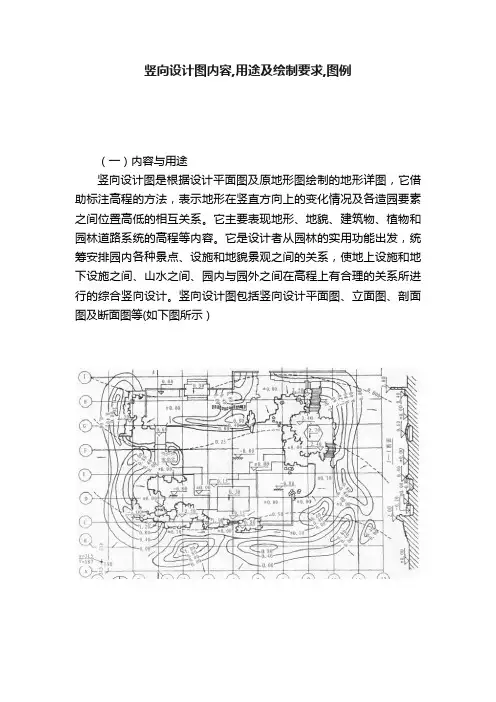

竖向设计图内容,用途及绘制要求,图例（一）内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。

它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。

它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。

竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）（二）绘制要求竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。

1．平面图(l)绘图比例及等高距。

平面图比例尺选择与总平面图相同。

等高距（两条相邻等高线之间的高程差）根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。

(2)地形现状及等高线。

地形设计采用等高线等方法绘制于图面上，并标注其设计高程。

设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。

等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。

假设周围平整地面高程定为0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。

高程单位为m，要求保留两位小数。

(3)其他造园要素。

①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。

②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。

湖底为缓坡时，用细实线绘出湖底等高线并标注高程。

若湖底为平面时，用标高符号标注湖底高程。

③山石：用标高符号标注各山顶处的标高。

④排水及管道：地下管道或构筑物用粗虚线绘制。

并用单箭头标注出规划区域内的排水方向。

为使图形清楚起见，竖向设计图中通常不绘制园林植物。

2．立面图在竖向设计图中．为使视觉形象更明了和表达实际形象轮廓，或因设计方案进行推敲的需要，可以绘出立面图，即正面投影图，使视点水平方向所见地形、地貌一目了然。

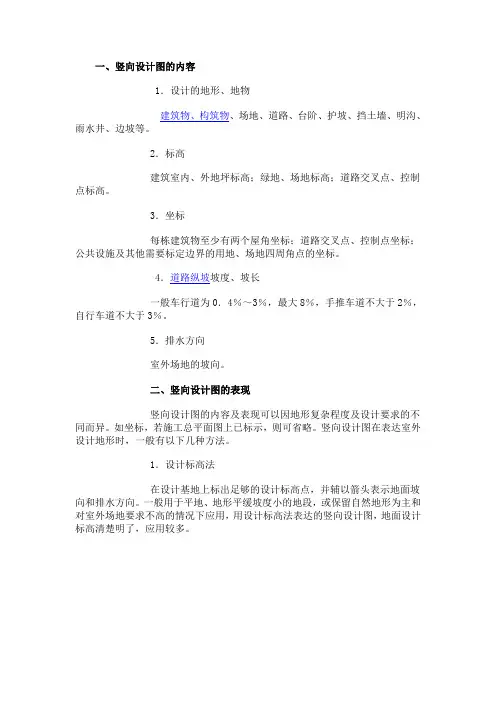

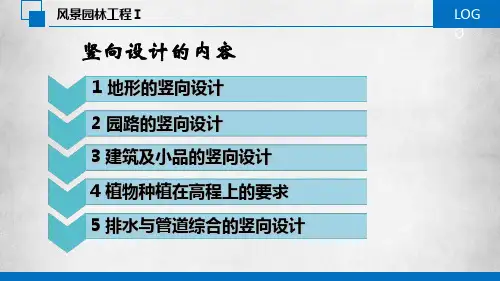

一、竖向设计图的内容1．设计的地形、地物建筑物、构筑物、场地、道路、台阶、护坡、挡土墙、明沟、雨水井、边坡等。

2．标高建筑室内、外地坪标高；绿地、场地标高；道路交叉点、控制点标高。

3．坐标每栋建筑物至少有两个屋角坐标；道路交叉点、控制点坐标；公共设施及其他需要标定边界的用地、场地四周角点的坐标。

4．道路纵坡坡度、坡长一般车行道为0．4％～3％，最大8％，手推车道不大于2％，自行车道不大于3％。

5．排水方向室外场地的坡向。

二、竖向设计图的表现竖向设计图的内容及表现可以因地形复杂程度及设计要求的不同而异。

如坐标，若施工总平面图上已标示，则可省略。

竖向设计图在表达室外设计地形时，一般有以下几种方法。

1．设计标高法在设计基地上标出足够的设计标高点，并辅以箭头表示地面坡向和排水方向。

一般用于平地、地形平缓坡度小的地段，或保留自然地形为主和对室外场地要求不高的情况下应用，用设计标高法表达的竖向设计图，地面设计标高清楚明了，应用较多。

2．设计等高线法用设计标高和等高线分别表示建筑、道路、场地、绿地的设计标高和地形。

此法便于土方量计算和选择建筑场地的设计标高；容易表达设计地形和原地形的关系和检查设计标高的正误，适合在地形起伏的丘陵地段应用。

但设计等高线法表示的竖向设计图，图上设计等高线密布，施工时应用读图不够方便。

为此，也可以应用设计等高线法进行设计，在完成地形设计，确定建筑标高后，根据设计等高线确定室外场地道路的主要控制点标高，在图上略去设计等高线而改用设计标高法的表示方法。

3．方格网法将场地划分成方格网，网格大小根据地形复杂程度和设计要求而定。

先运用设计等高线法设计地形，然后将各方格网点的设计标高注在图上。

此法特别适用于平整场地和广场，道路交叉口的竖向设计，也便于土方计算。

三、竖向设计图图例二、竖向设计图的表现3．方格网法将场地划分成方格网，网格大小根据地形复杂程度和设计要求而定。

先运用设计等高线法设计地形，然后将各方格网点的设计标高注在图上。

项目3——任务2竖向设计图的绘制(精)项目三园林景观设计施工图绘制任务2 绘制竖向设计图如图4-2图4-1【学习领域】1．园林设计平面图中各造园要素水平投影的绘制方法。

2．园林设计平面图尺寸标注方法3．园林设计平面图指北针、风玫瑰图等符号绘制。

4．编制图例表5．注写图名及比例尺等。

6．园林景观设计总平面图的绘制步骤。

【工作领域】1．实际园林设计平面图绘图环境的设置。

2．模板文件的使用。

3．园林图例及符号的熟练绘制或调用。

4．能够编写园林设计平面图的图例表。

5．正确注写园林平面图的图名及比例尺。

6．能够绘制园林设计平面图。

【行动领域】1．园林设计总平面图的正确表达。

★知识讲解1．园林设计总平面图中各造园要素的表达方法园林设计总平面图中造园要素主要有地形、山石、水体、园林建筑与小品、植物。

由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图例来表达。

2.1地形地形是造园的基础，是园林的骨架。

是在一定范围内包括岩石、地貌、气候、水文、动植物等要素的自然综合体。

在造园过程中，对地形进行适当的处理，可以更加合理地安排景观要素，形成更为丰富多变的层次感。

其表现形式上有平地（广场、建筑用地等）、坡地（跳台、瀑布、梯步道路、微地形的树林草地等）、台地（不同高程的平台）、掇山、置石等。

除掇山、置石外，地形的高低变化及其分布情况通常用等高线表示。

设计地形等高线用细实线绘制，原地形等高线用细虚线绘制，设计总平面图中等高线可以不注高程。

2.2园林建筑及小品在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖面图来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖面图来表示，用粗实线画出断面轮廓，用中实线画出其它可见轮廓，此外，也可采用屋顶平面图来表示(仅适用于坡屋顶和曲面屋顶)，用粗实线画出外轮廓，用细实线画出屋面。

对花坛、花架等建筑小品用细实线画出投影轮廓；在小比例图纸中(1：10000以上)，只需用粗实线画出水平投影外轮廓线，建筑小品可不画。
