机械基础第5章连接

键连接的测试题一、填空题1、普通平键的工作面是两侧面，楔键的工作面是上下面。

2、平键联接的主要失效形式有：工作面压溃 (静联接) ；工作面磨损(动联接)。

个别情况下会出现键剪断。

3、如需在同一轴段安装一对半圆键时，应将它们布置在同一母线上。

4、平键联接中导向平键、滑键用于动联接，当轴向移动距离较大时，宜采用滑键，其失效形式为工作面过度磨损。

5、花键按齿形分为矩形、渐开线、三角形三种花键。

矩形花键有外径、内径、齿侧三种定心方式。

6、当轴上零件需在轴上作距离较短的相对滑动，且传递转矩不大时，应用导向平键键联接；当传递转矩较大，且对中性要求高时，应用花键键联接。

7、普通平键标记键16×100GBl096—79中，16代表键宽，100代表键公称长，它的型号是 A 型。

它常用作轴毂联接的周向固定。

8、平键的长度通常由轮毂长确定，横截面尺寸通常由轴径确定。

9、半圆键装配方便，但对轴的强度削弱。

10、平键联接中应用最广泛的是普通平键。

11、某平键标记为“键18×70 GB1096－79”，则该键的有效工作长度为___70___mm。

12、键联接中能承受一定单向轴向力的是楔键联接。

13、花键联接具有较好的对中性和导向性，故对轴的削弱较小，因而常用于齿轮与轴的连接。

14、平键联接根据键与键槽的配合公差不同，又分为普通平键联接，导向平键联接和滑键联接。

15、键的长度一般按轮毂长度来确定。

16、平键的选用主要是根据轴径由标准中选定。

17、由于平键联接的对中性好和装拆方便。

它适用于高精度、高速和变载有冲击的传动场合。

18、普通平键有 A型键、 B型键、 C型键三种。

29、键的长度一般可按轮毂的长度而定，即键长要略短于轮毂的长度，所选定的键长还要符合标准。

二、选择题（31分）1、可以是轮毂在轴上滑动，并传递较大扭矩的场合的是（ C ）A、半圆键B、导向平键C、滑键D、普通平键2、普通平键是标准件，其剖面尺寸一般根据（ B ）按标准选取的。

平泉县职教中心机械基础课精品教案过<程(齿轮减速器输出轴II 上的齿轮与轴的连接，通常是在轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如上图所示。

提问：学生回答，新课>讲解新课：一、键连接《（一）连接的类型及特点、（二）键连接的功用和类型1、功用~键是一种标准零件。

其作用：①实现轴与轴上零件（如齿轮、带轮等）之间的周向固定。

②传递运动和扭矩。

有的还能实现轴上零件的轴向固定或轴向滑动的导向。

2、结构特点结构简单，工作可靠，拆装方便，应用十分广泛。

3、类型-&连接类型)可拆连接不可拆连接轴毂间(连接紧固连接：平键连接花键连接销连接!焊接铆接胶接{螺纹连接特点：即可以保证机械正常工作，又便于维修和更换。

特点：可靠性好，强度高。

（三）键和键连接的类型、特点和应用1、平键联接平键连接可分为：普通平键、导向平键、滑键。

）（1）普通平键连接用于静联接，即轴与轮毂间无相对轴向移动特点：两侧面为工作面，其对中性好，装拆方便。

但它不能实现轴上零件的轴向固定。

作用：适用于高速、高精度和承受变载、冲击的场合，能实现轴上零件的周向定位。

】.圆头— A型（常用）—键顶上面与毂不接触有间隙方头— B型—常用螺钉固定半圆头—C型（端铣刀加工）—用于轴端与轮毂联接（2）薄型平键"键高约为普通平键的60%~70%：圆头、方头、单圆头，用于薄壁结构、空心轴等径向尺寸受限制的联接。

（3）导向平键【比普通平键长紧定螺钉固定在轴上的键槽中键与轮毂槽采用间隙配合键上设有起键螺孔（为了便于拆卸）注意：导向键——键不动，轮毂轴向移动—特点：靠侧面工作，对中性好，结构简单。

轴上零件（如：轮毂）可在轴上沿轴向移动。

＊（4）滑键特点：轮毂可在轴上沿轴向移动。

滑键固定在轮毂上轮毂带动滑键在轴上的键槽中作轴向移动键连接松键连接《紧键连接平键连接半圆键连接花键连接楔键连接<切向键连接[键长不受滑动距离限制（只需在轴上铣出较长的键槽，而键可以做的较短。

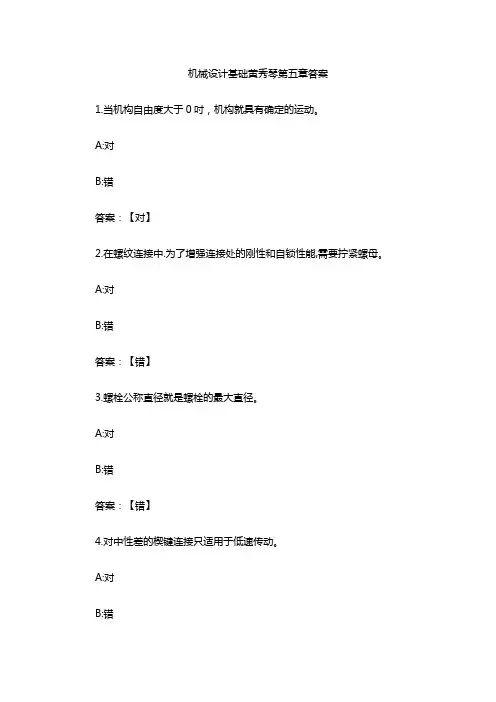

机械设计基础黄秀琴第五章答案1.当机构自由度大于0吋，机构就具有确定的运动。

A:对B:错答案：【对】2.在螺纹连接中.为了增强连接处的刚性和自锁性能,需要拧紧螺母。

A:对B:错答案：【错】3.螺栓公称直径就是螺栓的最大直径。

A:对B:错答案：【错】4.对中性差的楔键连接只适用于低速传动。

A:对B:错5.若平键连接挤压强度不够，可适当增大键高和轮毂槽深来补偿。

A:对B:错答案：【对】6.齿式联轴器对连接的两轴对中性有严格要求。

（）A:对B:错答案：【错】7.十字滑块联轴器会对轴与轴承产生附加载荷。

（）A:对B:错答案：【错】8.阶梯轴便于安装和拆卸轴上零件。

A:对B:错9.计算得到的轴颈尺寸必须按标准系列圆整。

A:对B:错答案：【错】10.轴上零件轴向定位的目的是防止轴上零件在轴向力的作用下沿轴向窜动。

A:对B:错答案：【错】11.推力滚动轴承能够同时承受径向载荷和轴向载荷。

A:对B:错答案：【错】12.载荷大而受冲击时，宜采用滚子轴承。

A:对答案：【错】13.为了保证轮毂在阶梯轴上的轴向固定可靠，轴头的长度必须大于轮毂的长度。

A:对B:错答案：【对】14.带速越高,带的离心力越大，越不利于传动。

A:对B:错答案：【错】15.一般对连续工作的闭式蜗杆传动必须进行热平衡计算。

A:对B:错答案：【错】16.斜齿轮传动的平稳性和同时多加啮合的齿数比直齿轮高,所以斜齿轮多用于高速传动。

B:错答案：【错】17.单个齿轮既有分度圆,又有节圆。

A:对B:错答案：【对】18.旧自行车的后链轮（小链轮）比前链轮（大链轮）容易脱链。

A:对B:错答案：【错】19.在曲柄滑块机构中，当取滑块为原动件时，（）死点位置。

A:有三个B:有两个C:没有D:有一个答案：【有三个没有有一个】20.普通带轮采用实心式、腹板式、孔板式和椭圆轮辐式，主要取决于（）。

A:传递的功率B:带轮的基准直径C:带的线速度D:带的横截面尺寸答案：【传递的功率带的线速度带的横截面尺寸】。

第五章课后题1.机床夹具通常由哪些部分组成？各组成部分的功能如何？（1）定位元件和定位装置:确定工件在夹具中的位置（2）夹紧装置：保持工件在夹具中的既定位置（3）对刀-导向元件：确定刀具在加工前正确位置（4）连接元件：确定夹具在机床上的位置（5）夹具体：夹具的基础件（6）其他装置：分度装置、吊装元件等2.什么是装夹？装夹有哪三种方式？哪种装夹方式适用于大批量生产？工件的定位和夹紧的过程称为装夹。

（1）直接找正装夹（2）划线找正装夹（3）夹具装夹：适应于大批量生产3.什么是定位基准？什么是六点定位原理？在加工中用作定位的基准。

（在第四章中介绍）任何工件都具有六个自由度，这六个自由度需要用夹具按一定规则布置的六个定位支承点来限制，每个定位点相应地限制工件一个自由度，可以实现工件的六点定位。

4.试举例说明什么叫工件在夹具中的完全定位、不完全定位、欠定位和过定位？哪些是允许使用的，哪些是有条件使用的，哪些是绝对不允许使用的？完全定位：工件的六个自由度全部被限制不完全定位：根据加工需求，不必完全限制六个自由度的定位欠定位：实际限制的自由度少于按加工要求的自由度数。

这是不允许使用的过定位：支承点数多于所限制的自由度数，有条件使用。

5.固定支承有哪几种形式？各适用于什么场合？固定支承是一经安装到夹具上后，高度方向和尺寸是固定不变的。

固定支承有支承钉和支承板。

支承钉：以粗基准定位时，因定位基准面粗糙不平，必须用较远的三个定位支承点。

精基准定位有时也应以支承钉来定位。

支承板：大中型工件，以及经过精加工的平面定位。

6.什么是自位支承、可调支承和辅助支承？三者的特点和区别何在？使用辅助支撑和可调支撑时应注意什么？可调支承：顶端位置能在一定范围内调整，定位作用相当于固定支承。

自位支承（浮动支承）：支承点的位置能够随工件定位基准面的变化自动与之适应。

辅助支承：辅助支承只在基本支承对工件定位后才参与支承，不允许辅助支承破坏基本支承的定位作用。

平泉县职教中心机械基础课精品教案新课讲解新课：螺纹连接一、螺纹的形成和种类1、螺纹的形成（1）螺旋线螺旋线是沿着圆柱或圆锥表面运动的点的轨迹，该点的轴向位移和相应的角位移成定比。

（2）螺纹螺纹是在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

2、螺纹的类型（1）按线数分在圆柱体上沿一条螺旋线切制的螺纹，称为单线螺纹。

也可沿二条、三条螺旋线分别切制出双线螺纹和三线螺纹。

单线螺纹主要用于联接，多线螺纹主要用于传动。

（2）按螺旋线绕行方向按螺旋线绕行方向的不同，又有右旋螺纹和左旋螺纹之分。

通常采用右旋螺纹，左旋螺纹仅用于有特殊要求的场合。

（3）按位置分螺纹有外螺纹和内螺纹之分。

在圆柱体外表面上形成的螺纹，称为外螺纹，在圆孔的表面上形成的螺纹，称为内螺纹。

普通螺纹又有粗牙和细牙两种。

公称直径相同时，细牙螺纹的螺距小，升角小，自锁性好，螺杆强度较高，适用于受冲击、振动和变载荷的联接以及薄壁零件的联接。

细牙螺纹比粗牙螺纹的耐磨性差，不宜经常拆卸，故生产实践中广泛使用粗牙螺纹。

二、螺纹的主要参数螺纹的主要参数：(1)大径(d、D)——螺纹的最大直径。

对外螺纹是牙顶圆柱直径(d)，对内螺纹是牙底圆柱直径(D)。

标准规定大径为螺纹的公称直径。

(2)小径(d1、D1)——螺纹的最小直径。

对外螺纹是牙底圆柱直径(d1)，对内螺纹是牙顶圆柱直径(D1)。

(3)中径(d2、D2)——处于大径和小径之间的一个假想圆柱直径，该圆柱的母线位于牙型上凸起(牙)和沟槽(牙间)宽度相等处。

此假想圆柱称为中径圆柱。

(4)螺距(P)——在中径线上，相邻两牙在中径线上对应两点间的轴向距离。

(5)导程（S）——同一螺旋线上，相邻两牙在中径线上对应两点之间的轴向距离。

对单线螺纹，S=P；对于线数为n的多线螺纹，S＝np。

(6)牙形角（α）——在轴向截面内螺纹牙形两侧边的夹角。

(7)升角（λ）——在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间的夹角。

平泉县职教中心机械基础课精品教案姓名王亚妮单位平泉县职教中心科目机械基础课题名称键和销连接课型新授4课时所在章节第五章第三节教案顺序项目内容理论依据教材分析教材地位根据考纲的要求教学目标1、知道连接及键连接的类型、特点和应用；2、能够记忆键连接的类型及应用和标准;3、能够记忆销链接的类型和作用4、学会正确选用普通平键。

重点1、平键的应用、结构形式及标准.2、普通平键的选用。

难点键的标记，普通平键的选用学情分析中职同学对于机械的基础知识有着深切的渴望，在标准件和常用件学习中，键连接和销连接是比较基础的内容，对深入学习机械将打下坚实的基础。

教学方法讲述、举例教学手段自主、演示、启发、讲解项目步骤教师活动学生活动设计意图教学过程导入新课齿轮减速器输出轴II上的齿轮与轴的连接，通常是在轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如上图所示。

提问:学生回答圆头- A型（常用）—键顶上面与毂不接触有间隙方头—B型—常用螺钉固定半圆头—C型（端铣刀加工)—用于轴端与轮毂联接(2）薄型平键键高约为普通平键的60％~70%：圆头、方头、单圆头，用于薄壁结构、空心轴等径向尺寸受限制的联接。

（3）导向平键●比普通平键长●紧定螺钉固定在轴上的键槽中●键与轮毂槽采用间隙配合●键上设有起键螺孔（为了便于拆卸）注意：导向键——键不动，轮毂轴向移动特点：靠侧面工作，对中性好,结构简单.轴上零件（如：轮毂）可在轴上沿轴向移动。

＊（4)滑键特点：轮毂可在轴上沿轴向移动。

●滑键固定在轮毂上●轮毂带动滑键在轴上的键槽中作轴向移动●键长不受滑动距离限制(只需在轴上铣出较长的键槽，而键可以做的较短. ）注意：导向平键和滑键与轮毂的键槽配合较松,属动联接。

普通平键应用极为广泛。

轴上键槽可用指状铣刀或盘状铣刀加工,轮毂上的键槽可用插削或拉削。

2、半圆键连接键呈半圆形，其侧面为工作面，工作时靠其侧面的挤压来传递转矩。

键能在轴上的键槽中绕其圆心摆动, 以适应轮毂上键槽的斜度，安装方便。
