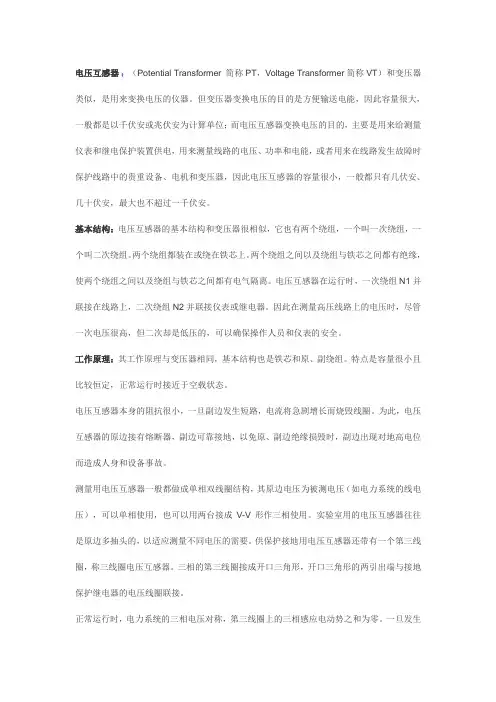

电磁式电压互感器检修试验规程
5.4.1 电磁式电压互感器巡检及例行试验
表10 电磁式电压互感器巡检项目
巡检项目基准周期要求说明条款
外观检查330kV及以上：2周
220kV：1月
110kV/66kV：3月
外观无异常见5.4.1.1 条表11 电磁式电压互感器例行试验项目
红外热像检测330kV及以上：1月
220kV：3月
110kV/66kV：半年
无异常见5.4.1.2条
绕组绝缘电阻3年一次绕组：初值差不超过-50%（注意
值）二次绕组：≥10M Ω（注意值）
见5.4.1.3条
绕组绝缘介质损耗因数3年≤0.02（串级式）（注意值）≤0.005（非
串级式）（注意值）
见5.4.1.4条
油中溶解气体分析(油纸绝缘) 3年
乙炔≤2（μL/L）（注意值）
氢气≤150（μL/L）（注意值）
总烃≤100（μL/L）（注意值）
5.4.1.5 条
SF6气体湿度检测(SF6绝
缘)
3年≤500（μL/L）（注意值）见8.1 条
5.4.1.1 巡检说明
a) 高压引线、接地线等连接正常；无异常声响或放电声；瓷套无裂纹；复合绝缘外套无电蚀痕迹或破损；无影响设备运行的异物；
b) 油位正常（油纸绝缘），或气体密度值正常（SF6绝缘）；
c) 二次电压无异常，必要时带电测量二次电压。
5.4.1.2 红外热像检测
红外热像检测高压引线连接处、本体等，红外热像图显示应无异常温升、温差和/或相对温差。
测量和分析方法参考DL/T 664。
5.4.1.3 绕组绝缘电阻
一次绕组用2500V兆欧表，二次绕组采用1000V兆欧表。
测量时非被测绕组应接地。
同等或相近测量条件下，绝缘电阻应无显著降低。
5.4.1.4 绕组绝缘介质损耗因数
测量一次绕组的介质损耗因数，一并测量电容量，作为综合分析的参考。
测
量方法参考DL/T 474.3。
5.4.1.5 油中溶解气体分析
取样时，需注意设备技术文件的特别提示（如有），并检查油位应符合设备技术文件之要求。
制造商明确禁止取油样时，宜作为诊断性试验。
5.4.2 电磁式电压互感器诊断性试验
表12 电磁式电压互感器诊断性试验项目
诊断性试验项目要求说明条款
交流耐压试验一次绕组耐受80%出厂试验电压；
二次绕组之间及末屏对地2kV
见 5.4.2.1条
局部放电测量 1.2Um/
3下：≤20pC(气体)；≤20pC(液体浸渍)；
≤50pC(固体)（注意值）
见 5.4.2.2条
绝缘油试验(油纸绝缘) 见7.1 条见7.1 条
SF6气体成分分析(SF6绝缘) 见8.2 条见8.2 条
支架介质损耗测量支架介质损耗≤0.05-
电压比校核符合设备技术文件要求见 5.4.2.3条
励磁特性测量见 5.4.2.4 条见 5.4.2.4条
气体密封性检测（SF6绝缘) ≤1%/年或符合设备技术文件要求（注意值）见 5.3.2.5条
气体密度表符合设备技术文件要求见 5.3.2.6条
5.4.2.1 交流耐压试验
需要确认设备绝缘介质强度时进行本项目。
试验电压为出厂试验值的80%，时间为60s。
一次绕组采用感应耐压，二次绕组采用外施耐压。
对于感应耐压试验，当频率在100Hz~ 400Hz时，持续时间应按式（3）确定，但不少于15s。
进行感应耐压试验时应考虑容升现象。
试验方法参考GB 1207。
5.4.2.2 局部放电测量
检验是否存在严重局部放电时进行本项目。
在电压幅值为1.2Um/ 3 下测量，测量结果符合技术要求。
测量方法参考GB 1207。
5.4.2.3 电压比校核
对核心部件或主体进行解体性检修之后，或需要确认电压比时，进行本项目。
在80%～100%的额定电压范围内，在一次侧施加任一电压值，测量二次侧电压，验证电压比。
简单检查可取更低电压。
5.4.2.4 励磁特性测量
对核心部件或主体进行解体性检修之后，或计量要求时，进行本项目。
试验时，电压施加在二次端子上，电压波形为标准正弦波。
测量点至少包括额定电压的0.2、0.5、0.8、1.0、1.2倍，测量出对应的励磁电流，与出厂值相比应无显著改变；与同一批次、同一型号的其它电磁式电压互感器相比，彼此差异不应大于30%。
