加工中心常用参数

加工中心的主要技术参数

加工中心是一种精密加工设备，可以完成多种复杂的加工操作。在选择加工中心时，需要了解其主要技术参数，以便对设备进行有效的比较和选择。以下是加工中心的主要技术参数：

一、加工尺寸

加工尺寸是指加工中心能够加工的最大工件尺寸，它通常由X,Y,Z三轴行程限制。在选择加工中心时，需要根据加工件的尺寸要求来选择合适的加工中心。

二、精度和稳定性

加工中心的精度和稳定性包括加工精度、定位精度、重复定位精度、表面光洁度等指标。这些指标直接影响到加工件的质量和加工效率。

三、主轴转速

主轴转速是指加工中心主轴的最高转速，它决定了加工中心能够加工的材料种类和加工效率。在选择加工中心时，需要根据加工件的材料要求来选择主轴转速。

四、进给速度

进给速度是指加工中心在加工过程中工具的移动速度，它决定了加工中心的加工效率。在选择加工中心时，需要根据加工件的材料要求来选择适当的进给速度。

五、刀库容量

刀库容量是指加工中心刀具的存放数量，它决定了加工中心的加工灵活性和自动化程度。在选择加工中心时，需要根据加工件的加工要求来选择合适的刀库容量。

六、控制系统

加工中心的控制系统决定了其加工精度和加工效率。常见的控制系统有普通数控系统、高级数控系统等。在选择加工中心时，需要选择控制系统与加工件要求相匹配的加工中心。 综上所述，加工中心的主要技术参数包括加工尺寸、精度与稳定性、主轴转速、进给速度、刀库容量和控制系统等方面。在选择加工中心时，需要根据加工件的要求来确定各项技术参数，以获得最佳的加工效果和经济效益。

加工中心Y向限位参数

加工中心的Y向限位参数主要包括以下几个方面：机床的移动范围、最大加工尺寸、最小加工尺寸、电机功率、最大进给速度、定位精度和重复定位精度等。下面将对这些参数进行详细介绍。

1.机床的移动范围：Y向限位参数中最重要的参数之一是机床的移动范围。这个参数决定了机床在Y轴方向上可移动的距离。通常，机床的移动范围会由制造商根据用户需求进行定制。不同型号的加工中心机床的移动范围各不相同，一般从几十毫米到数米不等。

2.最大加工尺寸：最大加工尺寸指的是机床可加工工件的最大尺寸。加工中心通常具有三个坐标轴(X、Y、Z)，可以实现多个方向的加工。Y向限位参数中的最大加工尺寸是指在Y轴方向上的最大加工范围。最大加工尺寸的大小影响着机床的加工能力和适用范围。

3.最小加工尺寸：最小加工尺寸指的是机床能够加工的最小尺寸。在Y向限位参数中，最小加工尺寸通常用于表示机床在Y轴方向上的最小移动精度。这个参数通常以毫米为单位。最小加工尺寸会影响到机床的加工精度和加工能力。

4.电机功率：电机功率是指机床在Y轴方向上的电机功率大小。电机功率决定了机床在工作时能够提供的动力输出大小。较大的电机功率通常可以提供更大的加工力，并且可以满足对加工速度和加工负荷的要求。

5.最大进给速度：最大进给速度是指加工中心在Y轴方向上最大的进给速度。进给速度是指机床在进行切削过程中，工件相对于刀具的移动速度。最大进给速度的大小决定了机床在Y轴方向上的加工效率和生产能力。 6.定位精度：定位精度是指机床在Y轴方向上的定位精度。在加工中心加工工件时，需要精确地定位工件的位置，以便进行刀具的运动控制。定位精度的大小影响着加工工件的精度和质量。

7.重复定位精度：重复定位精度是指机床在Y轴方向上的重复定位精度。在加工中心进行多次加工时，需要将工件定位到同一位置，以保证加工的一致性和稳定性。重复定位精度的大小决定了机床在多次加工过程中的定位准确性。它通常以毫米为单位。

实用文档

标准文案 法兰克加工中心K参数（FANUC 31i)

K0.1=0 : 快速编辑器的上下光标，移动仅限于上下移动。

=1 : 快速编辑器的上下光标，在上下移动后移动到行的开头位置。

K0.2=0 : 工件坐标画面的自动设定为X,Y,轴

=1 : 工件坐标画面的自动设定为X,Y,X,轴

K0.3=0: 急停不关闭机内清洗冷却剂

=1: 急停关闭机内清洗冷却剂

K0.4=0: 刀具重量3KG

=1: 刀具重量2KG

K0.5=0: 诊断报警窗口自动显示功能无效

=1: 诊断报警窗口自动显示功能有效

K0.6=0: 简化NC系统画面的配置 实用文档

标准文案 =1: 不简化NC系统画面的配置

K0.7=0: 换刀后不重新启动冷却剂

=1: 换刀后重新启动冷却剂

K1.0=0: 刀具松开时报警

=1: 刀具松开时不报警

K1.1=0: 奇偶校验按偶数进行

=1: 奇偶校验按奇数进行

K1.2=0: 所有轴互锁信号OFF，不停止主轴转动

=1: 所有轴互锁信号OFF，停止主轴转动

K1.3=0: 程式保护状态下禁止转塔恢复动作

=1: 程式保护状态下可执行转塔恢复动作

K1.4=0: 接通电源时进行倍率值的初始化

=1: 接通电源时不进行倍率值的初始化 实用文档

标准文案

K1.6=0: 坐标/刀具补偿画面显示中，按下菜单按钮则切换画面

=1: 坐标/刀具补偿画面显示中，即使按下菜单按钮也不切换画面

K1.7=0: 按下复位键不停止主轴 冷却剂

=1: 按下复位键停止主轴 冷却剂

K2.6=0: 位置开关设定换刀允许区域

=1: 位置开关设定换刀禁止区域

K2.7=0: 换刀禁止区域设定功能无效

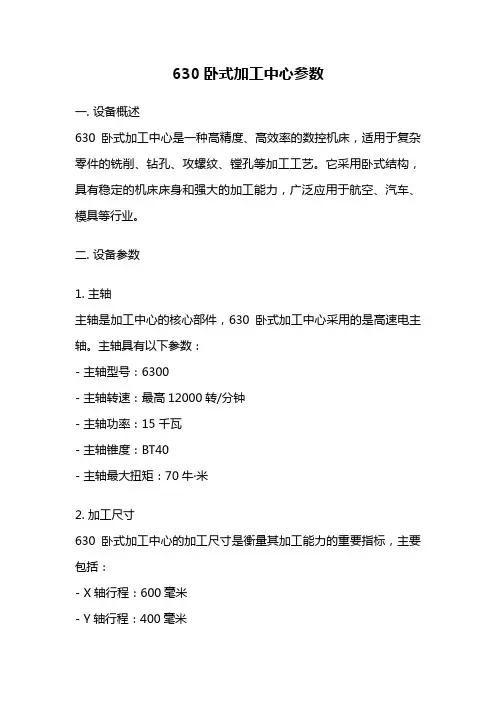

630卧式加工中心参数

一. 设备概述

630卧式加工中心是一种高精度、高效率的数控机床，适用于复杂零件的铣削、钻孔、攻螺纹、镗孔等加工工艺。它采用卧式结构，具有稳定的机床床身和强大的加工能力，广泛应用于航空、汽车、模具等行业。

二. 设备参数

1. 主轴

主轴是加工中心的核心部件，630卧式加工中心采用的是高速电主轴。主轴具有以下参数：

- 主轴型号：6300

- 主轴转速：最高12000转/分钟

- 主轴功率：15千瓦

- 主轴锥度：BT40

- 主轴最大扭矩：70牛·米

2. 加工尺寸

630卧式加工中心的加工尺寸是衡量其加工能力的重要指标，主要包括：

- X轴行程：600毫米

- Y轴行程：400毫米 - Z轴行程：400毫米

- 工作台尺寸：800*400毫米

- 最大工件重量：500千克

3. 刀库

刀库是储存刀具的设备部件，630卧式加工中心配备了高精度的刀库系统，具有以下参数：

- 刀具数量：24把

- 刀具类型：刀柄直径为75毫米的刀具

- 刀具更换时间：平均10秒

- 自动换刀方式：伺服驱动

4. 控制系统

控制系统是加工中心的大脑，决定着加工精度和效率。630卧式加工中心采用的是数控系统，具有以下特点：

- 控制系统型号：FANUC 0i-MD

- 控制轴数：3轴

- 控制精度：0.001毫米

- 数据输入方式：USB接口

5. 加工速度

加工速度是衡量加工效率的重要指标，630卧式加工中心具有以下加工速度参数： - 快速移动速度：30米/分钟

- 进给速度：1-10000毫米/分钟

6. 精度

精度是衡量加工中心加工质量的重要指标，630卧式加工中心具有以下精度参数：

- 定位精度：0.008毫米

- 重复定位精度：0.005毫米

7. 冷却系统

冷却系统是保证加工质量和机床寿命的重要设备，630卧式加工中心配备了高效的冷却系统，具有以下参数：

- 冷却泵功率：1.5千瓦
