电容式电压互感器试验中介损值偏大原因分析

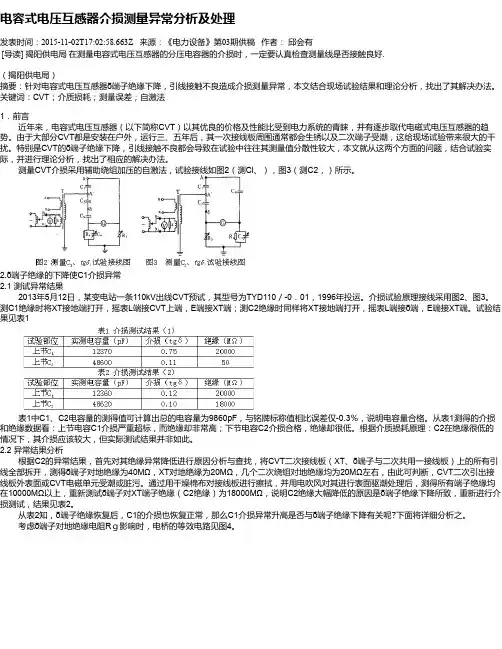

电容式电压互感器介损测量异常分析及处理发表时间：2015-11-02T17:02:58.663Z 来源：《电力设备》第03期供稿作者：邱会有[导读] 揭阳供电局在测量电容式电压互感器的分压电容器的介损时，一定要认真检查测量线是否接触良好.（揭阳供电局）摘要：针对电容式电压互感器δ端子绝缘下降，引线接触不良造成介损测量异常，本文结合现场试验结果和理论分析，找出了其解决办法。

关键词：CVT；介质损耗；测量误差；自激法1．前言近年来，电容式电压互感器（以下简称CVT）以其优良的价格及性能比受到电力系统的青睐，并有逐步取代电磁式电压互感器的趋势。

由于大部分CVT都是安装在户外，运行三、五年后，其一次接线板周围通常都会生锈以及二次端子受潮，这给现场试验带来很大的干扰。

特别是CVT的δ端子绝缘下降，引线接触不良都会导致在试验中往往其测量值分散性较大，本文就从这两个方面的问题，结合试验实际，并进行理论分析，找出了相应的解决办法。

测量CVT介损采用辅助绕组加压的自激法，试验接线如图2（测Cl、），图3（测C2，）所示。

2.δ端子绝缘的下降使C1介损异常2.1 测试异常结果2013年5月12日，某变电站一条110kV出线CVT预试，其型号为TYD110／-0．01，1996年投运。

介损试验原理接线采用图2、图3。

测C1绝缘时将XT接地端打开，摇表L端接CVT上端，E端接XT端；测C2绝缘时同样将XT接地端打开，摇表L端接δ端，E端接XT端。

试验结果见表1表1中C1、C2电容量的测得值可计算出总的电容量为9860pF，与铭牌标称值相比误差仅-0.3％，说明电容量合格。

从表1测得的介损和绝缘数据看：上节电容C1介损严重超标，而绝缘却非常高；下节电容C2介损合格，绝缘却很低。

根据介质损耗原理：C2在绝缘很低的情况下，其介损应该较大，但实际测试结果并非如此。

2.2 异常结果分析根据C2的异常结果，首先对其绝缘异常降低进行原因分析与查找，将CVT二次接线板（XT、δ端子与二次共用一接线板）上的所有引线全部拆开，测得δ端子对地绝缘为40MΩ，XT对地绝缘为20MΩ，几个二次绕组对地绝缘均为20MΩ左右，由此可判断，CVT二次引出接线板外表面或CVT电磁单元受潮或脏污。

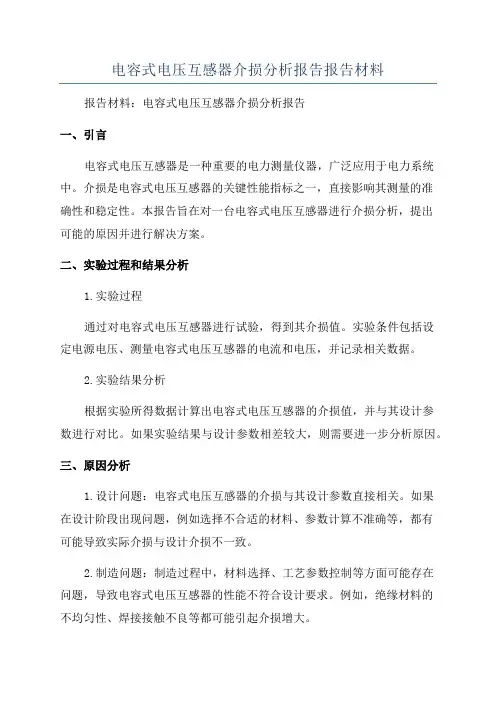

电容式电压互感器介损分析报告报告材料报告材料：电容式电压互感器介损分析报告一、引言电容式电压互感器是一种重要的电力测量仪器，广泛应用于电力系统中。

介损是电容式电压互感器的关键性能指标之一，直接影响其测量的准确性和稳定性。

本报告旨在对一台电容式电压互感器进行介损分析，提出可能的原因并进行解决方案。

二、实验过程和结果分析1.实验过程通过对电容式电压互感器进行试验，得到其介损值。

实验条件包括设定电源电压、测量电容式电压互感器的电流和电压，并记录相关数据。

2.实验结果分析根据实验所得数据计算出电容式电压互感器的介损值，并与其设计参数进行对比。

如果实验结果与设计参数相差较大，则需要进一步分析原因。

三、原因分析1.设计问题：电容式电压互感器的介损与其设计参数直接相关。

如果在设计阶段出现问题，例如选择不合适的材料、参数计算不准确等，都有可能导致实际介损与设计介损不一致。

2.制造问题：制造过程中，材料选择、工艺参数控制等方面可能存在问题，导致电容式电压互感器的性能不符合设计要求。

例如，绝缘材料的不均匀性、焊接接触不良等都可能引起介损增大。

3.维护问题：电容式电压互感器在使用过程中，如果维护不当或受到外力损坏，都有可能导致介损的增加。

例如，绝缘材料老化、绝缘损坏、接线不良等都会对介损造成影响。

四、解决方案1.设计优化：在设计阶段，通过改进参数计算方法、优化材料选择等方式，提高电容式电压互感器的设计准确性和性能稳定性，从而减小介损。

2.加强质量控制：在制造过程中，加强质量控制，严格控制原材料的质量和工艺参数的控制。

例如，在选择绝缘材料时要保证其均匀性，焊接工艺要保证接触良好等。

3.定期维护：电容式电压互感器在使用过程中要定期进行维护，保持其正常运行状态。

例如，定期检查绝缘材料的老化情况，及时更换损坏的部件，确保接线良好等。

五、总结通过对电容式电压互感器的介损分析，我们可以定位问题的原因，并提出相应的解决方案。

通过优化设计、加强质量控制和定期维护，可以提高电容式电压互感器的性能，使其满足实际需求。

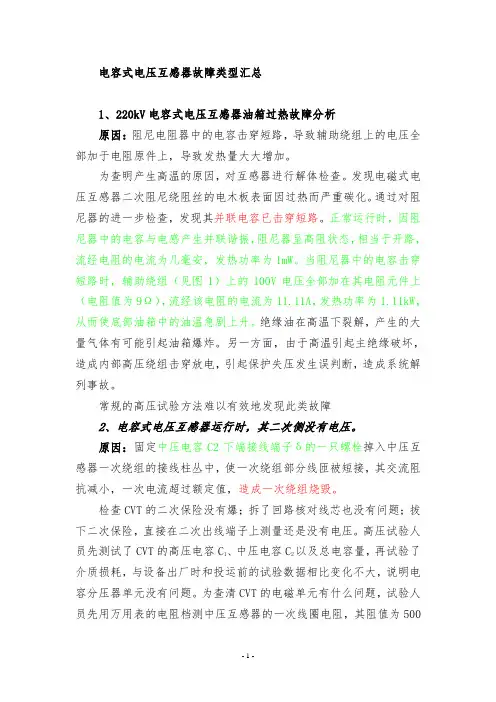

电容式电压互感器故障类型汇总1、220kV电容式电压互感器油箱过热故障分析原因：阻尼电阻器中的电容击穿短路，导致辅助绕组上的电压全部加于电阻原件上，导致发热量大大增加。

为查明产生高温的原因，对互感器进行解体检查。

发现电磁式电压互感器二次阻尼绕阻丝的电木板表面因过热而严重碳化。

通过对阻尼器的进一步检查，发现其并联电容已击穿短路。

正常运行时，因阻尼器中的电容与电感产生并联谐振，阻尼器呈高阻状态，相当于开路，流经电阻的电流为几毫安，发热功率为1mW。

当阻尼器中的电容击穿短路时，辅助绕组（见图1）上的100V电压全部加在其电阻元件上（电阻值为9Ω），流经该电阻的电流为11.11A，发热功率为1.11kW，从而使底部油箱中的油温急剧上升。

绝缘油在高温下裂解，产生的大量气体有可能引起油箱爆炸。

另一方面，由于高温引起主绝缘破坏，造成内部高压绕组击穿放电，引起保护失压发生误判断，造成系统解列事故。

常规的高压试验方法难以有效地发现此类故障2、电容式电压互感器运行时，其二次侧没有电压。

原因：固定中压电容C2下端接线端子δ的一只螺栓掉入中压互感器一次绕组的接线柱丛中，使一次绕组部分线匝被短接，其交流阻抗减小，一次电流超过额定值，造成一次绕组烧毁。

检查CVT的二次保险没有爆；拆了回路核对线芯也没有问题；拔下二次保险，直接在二次出线端子上测量还是没有电压。

高压试验人员先测试了CVT的高压电容C1、中压电容C2以及总电容量，再试验了介质损耗，与设备出厂时和投运前的试验数据相比变化不大，说明电容分压器单元没有问题。

为查清CVT的电磁单元有什么问题，试验人员先用万用表的电阻档测中压互感器的一次线圈电阻，其阻值为500多欧姆；然后在中压互感器的一次线圈上加交流电压，测二次电压的值，当一次电压升高时二次电压不仅不升反而下降；最后在中压互感器二次侧的da、dn线圈上加交流电压，用静电电压表测一次电压的值，电压均为零。

根据这些试验情况和数据，试验人员初步判断电磁单元内部可能有短路。

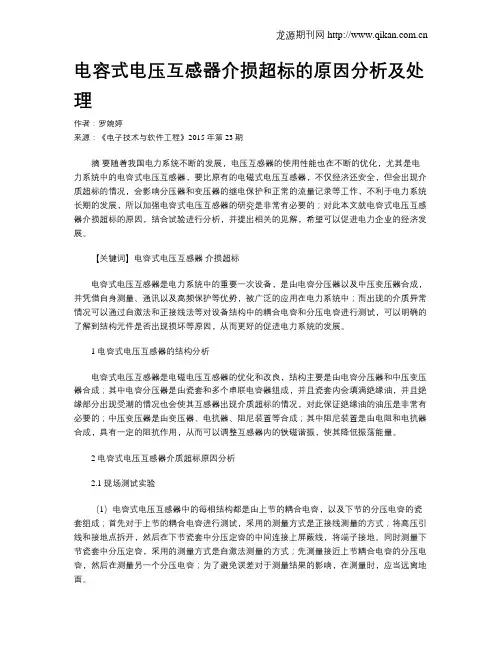

电容式电压互感器介损超标的原因分析及处理作者：罗婉婷来源：《电子技术与软件工程》2015年第23期摘要随着我国电力系统不断的发展，电压互感器的使用性能也在不断的优化，尤其是电力系统中的电容式电压互感器，要比原有的电磁式电压互感器，不仅经济还安全，但会出现介质超标的情况，会影响分压器和变压器的继电保护和正常的流量记录等工作，不利于电力系统长期的发展，所以加强电容式电压互感器的研究是非常有必要的；对此本文就电容式电压互感器介损超标的原因，结合试验进行分析，并提出相关的见解，希望可以促进电力企业的经济发展。

【关键词】电容式电压互感器介损超标电容式电压互感器是电力系统中的重要一次设备，是由电容分压器以及中压变压器合成，并凭借自身测量、通讯以及高频保护等优势，被广泛的应用在电力系统中；而出现的介质异常情况可以通过自激法和正接线法等对设备结构中的耦合电容和分压电容进行测试，可以明确的了解到结构元件是否出现损坏等原因，从而更好的促进电力系统的发展。

1 电容式电压互感器的结构分析电容式电压互感器是电磁电压互感器的优化和改良，结构主要是由电容分压器和中压变压器合成；其中电容分压器是由瓷套和多个串联电容器组成，并且瓷套内会填满绝缘油，并且绝缘部分出现受潮的情况也会使其互感器出现介质超标的情况，对此保证绝缘油的油压是非常有必要的；中压变压器是由变压器、电抗器、阻尼装置等合成；其中阻尼装置是由电阻和电抗器合成，具有一定的阻抗作用，从而可以调整互感器内的铁磁谐振，使其降低振荡能量。

2 电容式电压互感器介质超标原因分析2.1 现场测试实验（1）电容式电压互感器中的每相结构都是由上节的耦合电容，以及下节的分压电容的瓷套组成；首先对于上节的耦合电容进行测试，采用的测量方式是正接线测量的方式；将高压引线和接地点拆开，然后在下节瓷套中分压定容的中间连接上屏蔽线，将端子接地。

同时测量下节瓷套中分压定容，采用的测量方式是自激法测量的方式；先测量接近上节耦合电容的分压电容，然后在测量另一个分压电容；为了避免误差对于测量结果的影响，在测量时，应当远离地面。

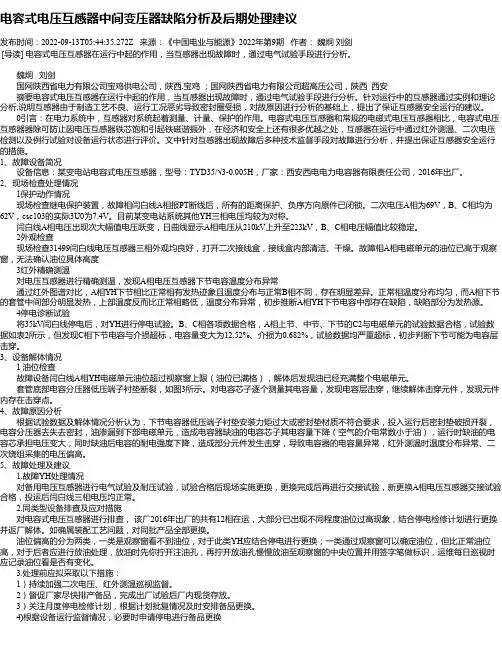

电容式电压互感器中间变压器缺陷分析及后期处理建议发布时间：2022-09-13T05:44:35.272Z 来源：《中国电业与能源》2022年第9期作者：魏炯刘剑[导读] 电容式电压互感器在运行中起的作用，当互感器出现故障时，通过电气试验手段进行分析。

魏炯刘剑国网陕西省电力有限公司宝鸡供电公司，陕西,宝鸡；国网陕西省电力有限公司超高压公司，陕西西安摘要电容式电压互感器在运行中起的作用，当互感器出现故障时，通过电气试验手段进行分析。

针对运行中的互感器通过实例和理论分析,说明互感器由于制造工艺不良、运行工况恶劣导致密封圈受损，对故原因进行分析的基础上，提出了保证互感器安全运行的建议。

0引言：在电力系统中，互感器对系统起着测量、计量、保护的作用。

电容式电压互感器和常规的电磁式电压互感器相比，电容式电压互感器器除可防止因电压互感器铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处，互感器在运行中通过红外测温、二次电压检测以及例行试验对设备运行状态进行评价。

文中针对互感器出现故障后多种技术监督手段对故障进行分析，并提出保证互感器安全运行的措施。

1、故障设备简况设备信息：某变电站电容式电压互感器，型号：TYD35/√3-0.005H，厂家：西安西电电力电容器有限责任公司，2016年出厂。

2、现场检查处理情况1保护动作情况现场检查继电保护装置，故障相闫白线A相报PT断线后，所有的距离保护、负序方向原件已闭锁。

二次电压A相为69V，B、C相均为62V，csc103的实际3U0为7.4V。

目前某变电站系统其他YH三相电压均较为对称。

闫白线A相电压出现次大幅值电压跃变，日曲线显示A相电压从210kV上升至223kV，B、C相电压幅值比较稳定。

2外观检查现场检查31499闫白线电压互感器三相外观均良好，打开二次接线盒，接线盒内部清洁、干燥。

故障相A相电磁单元的油位已高于观察窗，无法确认油位具体高度3红外精确测温对电压互感器进行精确测温，发现A相电压互感器下节电容温度分布异常通过红外图谱对比，A相YH下节相比正常相有发热迹象且温度分布与正常B相不同，存在明显差异。

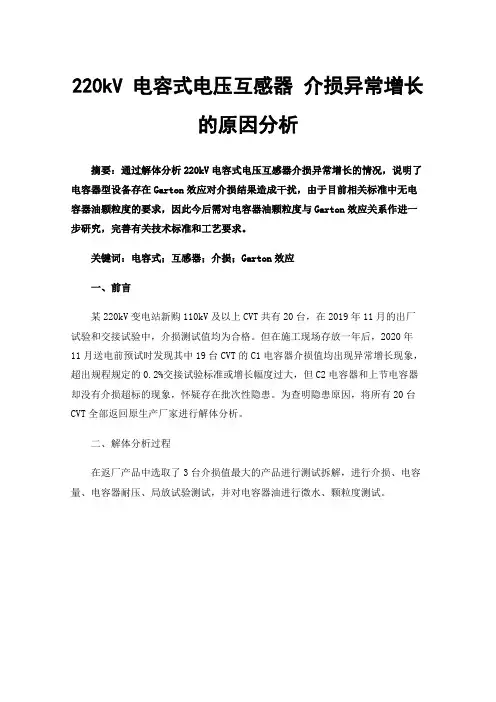

220kV 电容式电压互感器介损异常增长的原因分析摘要：通过解体分析220kV电容式电压互感器介损异常增长的情况，说明了电容器型设备存在Garton效应对介损结果造成干扰，由于目前相关标准中无电容器油颗粒度的要求，因此今后需对电容器油颗粒度与Garton效应关系作进一步研究，完善有关技术标准和工艺要求。

关键词：电容式；互感器；介损；Garton效应一、前言某220kV变电站新购110kV及以上CVT共有20台，在2019年11月的出厂试验和交接试验中，介损测试值均为合格。

但在施工现场存放一年后，2020年11月送电前预试时发现其中19台CVT的C1电容器介损值均出现异常增长现象，超出规程规定的0.2%交接试验标准或增长幅度过大，但C2电容器和上节电容器却没有介损超标的现象，怀疑存在批次性隐患。

为查明隐患原因，将所有20台CVT全部返回原生产厂家进行解体分析。

二、解体分析过程在返厂产品中选取了3台介损值最大的产品进行测试拆解，进行介损、电容量、电容器耐压、局放试验测试，并对电容器油进行微水、颗粒度测试。

（一）2kV介损复测产品进行2kV（带电磁单元）自激法介损测试与2kV（不带电磁单元）正接法介损测试，排除电磁单元对产品介损异常的影响。

试验结论为；1、2kV电压下电容器介损不合格；2、产品带电磁单元与不带电磁单元介损基本无差异，可排除电磁单元对产品介损的影响。

（二）高压介损测试产品电容器进行高压介损测试，电压从2kV逐步升至额定电压63.5kV，再逐步降至2kV，验证电容器高电压下介损变化趋势。

试验结论：1、2kV下产品介损不合格，10kV至额定电压63.5kV下产品介损合格；2、随电压升高，电容器介损大幅下降。

施加额定电压后，电容器复测2kV下介损明显下降。

（三）电容器工频耐压、局放测试一次工频耐压试验：施加电压230kV，1min。

局部放电测量：预加电压230kV，测量电压126 kV，持续时间5min，再施加测量电压87 kV。

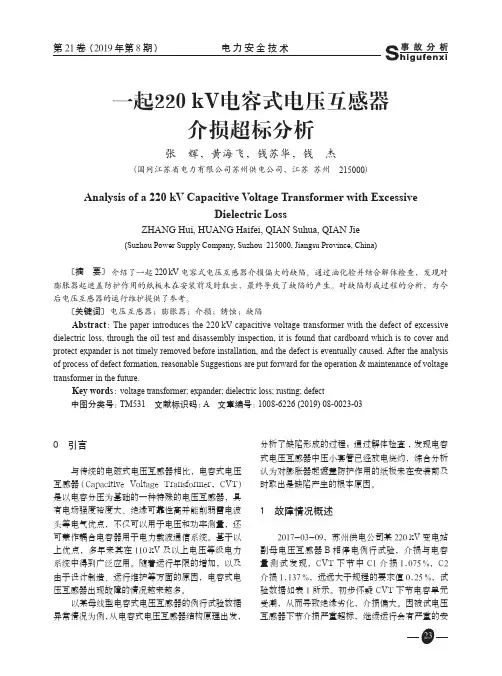

一起220 kV电容式电压互感器介损超标分析张 辉，黄海飞，钱苏华，钱 杰(国网江苏省电力有限公司苏州供电公司，江苏 苏州 215000)Analysis of a 220 kV Capacitive Voltage Transformer with ExcessiveDielectric LossZHANG Hui, HUANG Haifei, QIAN Suhua, QIAN Jie(Suzhou Power Supply Company, Suzhou 215000, Jiangsu Province, China)〔摘 要〕 介绍了一起220 kV 电容式电压互感器介损偏大的缺陷。

通过油化验并结合解体检查，发现对膨胀器起遮盖防护作用的纸板未在安装前及时取出，最终导致了缺陷的产生。

对缺陷形成过程的分析，为今后电压互感器的运行维护提供了参考。

〔关键词〕 电压互感器；膨胀器；介损；锈蚀；缺陷Abstract :The paper introduces the 220 kV capacitive voltage transformer with the defect of excessive dielectric loss, through the oil test and disassembly inspection, it is found that cardboard which is to cover and protect expander is not timely removed before installation, and the defect is eventually caused. After the analysis of process of defect formation, reasonable Suggestions are put forward for the operation & maintenance of voltage transformer in the future.Key words :voltage transformer; expander; dielectric loss; rusting; defect 中图分类号:TM531 文献标识码:A 文章编号:1008-6226 (2019) 08-0023-03分析了缺陷形成的过程;通过解体检查,发现电容式电压互感器中压小套管已经放电烧灼，综合分析认为对膨胀器起遮盖防护作用的纸板未在安装前及时取出是缺陷产生的根本原因。

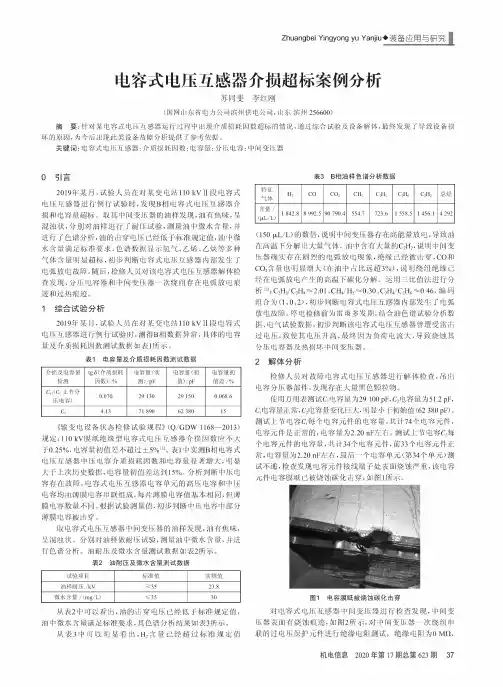

Zhuangbei Yingyong yu Yanjiu♦裝备应用与研究电容式电压互感器介损超标案例分析苏同斐李红刚（国网山东省电力公司滨州供电公司，*东滨州256600）摘要：针对某电容式电压互感器运行过程中出现介质损耗因数超标的情况，通过综合试验及设备解体，最终发现了导致设备损坏的原因，为今后出现此类设备故障分析提供了参考依据。

关键词：电容式电压互感器;介质损耗因数；电容量;分压电容；中间变压器0引言2019年某月，试验人员在对某变电站llOkVil段电容式电压互感器进行例行试验，发现B电容式电压互感器介损电容量超标。

中间变压器的发现，，，分对进行了压试验，测量中微水含量，并进行了色谱分析，的击电压已标，中微水含量满足标准要求，色谱数据显示氢气、乙烯、乙烘等多种体含量超标，电容式电压互感器发了电电故障。

后，人员对该电容式电压互感器解体检查发现，分压电容器中间变压器在电电痕过。

1综合试验分析2019年某月，试验人员在对某变电站llOkVil段电容式电压互感器进行例行试验，B数据，体的电容量及介质损耗因数测试数据如表1所示。

表1电容量及介质损耗因数测试数据介损及电容量检测tg!（介质损耗因数）/%电容量测）/pF电容量）/pF电容量/%C11（C1上节分压电容）0.07029130291500.06864.13718906238015《输变电设备状态检修试验规程》（Q/GDW1168—2013）规定：110k V膜纸绝缘型电容式电压互感器介损因数应不大于0.25%,电容量超过±5%"。

1中B电容式电压互感器中压电容介质损耗因数电容量，数据，电容量15%。

分析中压电容在故障，电容式电压互感器电容的压电容中压电容电容，电容同，电容数量同。

据试验测量，中压电容中分电容击。

电容式电压互感器中间变压器的发现，，呈混浊状。

分别对油样做耐压试验，测量油中微水含量，并进行色谱分析。

压及微水含量试数据2。

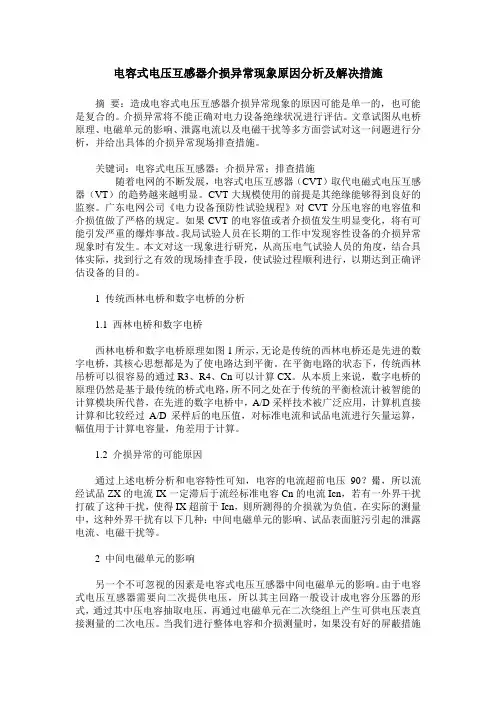

电容式电压互感器介损异常现象原因分析及解决措施摘要：造成电容式电压互感器介损异常现象的原因可能是单一的，也可能是复合的。

介损异常将不能正确对电力设备绝缘状况进行评估。

文章试图从电桥原理、电磁单元的影响、泄露电流以及电磁干扰等多方面尝试对这一问题进行分析，并给出具体的介损异常现场排查措施。

关键词：电容式电压互感器；介损异常；排查措施随着电网的不断发展，电容式电压互感器（CVT）取代电磁式电压互感器（VT）的趋势越来越明显。

CVT大规模使用的前提是其绝缘能够得到良好的监察。

广东电网公司《电力设备预防性试验规程》对CVT分压电容的电容值和介损值做了严格的规定。

如果CVT的电容值或者介损值发生明显变化，将有可能引发严重的爆炸事故。

我局试验人员在长期的工作中发现容性设备的介损异常现象时有发生。

本文对这一现象进行研究，从高压电气试验人员的角度，结合具体实际，找到行之有效的现场排查手段，使试验过程顺利进行，以期达到正确评估设备的目的。

1 传统西林电桥和数字电桥的分析1.1 西林电桥和数字电桥西林电桥和数字电桥原理如图1所示，无论是传统的西林电桥还是先进的数字电桥，其核心思想都是为了使电路达到平衡。

在平衡电路的状态下，传统西林吊桥可以很容易的通过R3、R4、Cn可以计算CX。

从本质上来说，数字电桥的原理仍然是基于最传统的桥式电路，所不同之处在于传统的平衡检流计被智能的计算模块所代替，在先进的数字电桥中，A/D采样技术被广泛应用，计算机直接计算和比较经过A/D采样后的电压值，对标准电流和试品电流进行矢量运算，幅值用于计算电容量，角差用于计算。

1.2 介损异常的可能原因通过上述电桥分析和电容特性可知，电容的电流超前电压90？觷，所以流经试品ZX的电流IX一定滞后于流经标准电容Cn的电流Icn，若有一外界干扰打破了这种干扰，使得IX超前于Icn，则所测得的介损就为负值。

在实际的测量中，这种外界干扰有以下几种：中间电磁单元的影响、试品表面脏污引起的泄露电流、电磁干扰等。

110KV电容式电流互感器介损超标原因分析及处理摘要：本文主要对110KV电容式电流互感器进行探究，并对其介损超标现象及其解决对策进行深入研究和分析。

关键词：互感器；问题；对策前言：电容式电压互感器的简称是CVT，作为电压变换装置中的一种，主要成分有电磁单元和高压电容分压器，本身在运行过程中具有较强可靠性、便捷性、物美价廉、便于维护和绝缘监测等优势，被广泛应用到电力系统中。

但是电容式电压互感器会因为工艺、设计以及原材料的不同出现各式各样的质量问题，不利于对电网运行的安全性和可靠性进行提升，因此需要对其进行深入研究和分析，并明确主要原理、制定高效适宜的解决对策。

一、针对电容式电流互感器相应实验数据进行有效探究和分析以某变电站内的110KV111#CT为例展开预防性试验，并利用对CT的多方面测试推断CT电容屏在试验过程中的受潮状况，从而对其出现的介损超标现象进行有效缓解。

在具体试验中使用的CT则是来源于九九年二月出厂的LCWB6-110等型号中。

通过对CT介损试验的理念情况进行探究和分析（如图1），从图1中可以明确得知CT的电容量变化并不显著。

该CT在大多数情况下随着其介损费不断增加，这一现象在零五年出现介损超标的现象，因此通过分析这些数据可以得知CT比较容易出现受潮问题。

而容易出现受潮现象主要是因为该CT在出厂之前没有彻底干燥电容屏，使其内部存在潮气，并经过长时间运转后不断向外渗出潮气，从而出现介损超标的问题。

图1 CT从99年到05年中历年数据分析该CT的一次末屏绝缘电阻值保持在一万兆欧左右，二次及地末屏绝缘电阻值为一千兆欧，数据准确没有问题，并且和图1中的历年数据相比变化幅度并不明显。

图2 有效探究绝缘油示意图从图二中的绝缘油试验数据示意图可以了解到该CT绝缘油试验结果达标。

相较于历年数据其变化幅度并不显著，通过简单的检查可以判断电容屏出现受潮问题。

而对这一理论准确程度的初步判断和验证，与CT分解试验对比而言，将其中的油、邮箱以及瓷套进行放掉和拆除，从而分布展开电容屏的介损试验，并在具体试验过程中，有效依据试验结果对其状态进行判断，介损呈现超标现象就意味着该CT会在电容屏位置出现受潮现象。

500kV电容式电压互感器电容量及介损测量影响因素研究摘要：电容式电压互感器是一种较为常见的互感器，由于其具有出色的性能，所以得到了广泛的使用。

一般来说，当电容式电压互感器出现故障的时候，会通过做试验的方式来发现故障的原因。

本文简要介绍了电容式电压互感器，并深入探究了电容式电压互感器的电容和介损试验。

关键词：电容式电压互感器；电容试验；介损试验引言：与其他类型的互感器相比，电容式电压互感器的优势较为明显。

电容式电压互感器不仅体积较小，重量较轻，容易安装，且在价格方面明显优于其他类型互感器。

正因如此，电容式电压互感器深受广大人民群众的喜爱。

虽然电容式电压互感器具有诸多的优势，但并不代表其没有任何缺陷。

在实际应用当中，电容式电压互感器自身存在一定的安全隐患问题，极易引发电容式电压互感器出现短路的情况。

因此，在使用电容式电压互感器的时候，必须要做好一定的预防工作，避免出现意外事故。

为了降低电容式电压互感器的使用风险，我们往往采用预防性试验的方式来检测其安全隐患。

而在开展试验的时候必须严格按照试验流程和注意事项，一旦出现细小的差错，就很容易导致电容式电压互感器出现损坏的情况。

一、电容式电压互感器的结构电容式电压互感器的主要结构分为两个部分：一是分压器，分压器是由三台耦合电容器和一台分压电容器组合而成，四台电容器之间的连接方式为串联。

二是电磁单元，电容器的内部具有一个芯子，芯子由多个电磁原件组成。

二、试验探究（一）注意事项在开展试验前，必须对与电容式电压互感器相关的各项试验要求有着充分的了解，并严格按照要求和规定开展试验。

另外，在试验前还要对每一个电容器进行测量，测量内容主要包括电容器的电容量和电磁单元的性能。

（二）分压电容器的试验在对分压电容器进行测量的时候，我们经常会用到自激法的测量方式。

自激法测量本身具有一定的特殊性，必须在某种特定条件下才可以使用。

比如说，当电容器出现故障，导致电压无法被直接应用到电容器上的时候，才会使用自激法测量方式。

电容式电压互感器试验中介损值偏大原因分析摘要：本文介绍了220kV电容式电压互感器预试中介损值偏大原因的排查过程，并以此情况展开关于电容式电压互感器介质损耗试验原理、试验方法、抗干扰方法的简要论述。

关键词：电压互感器；介损；试验方法；抗干扰前言：徐州某电厂二期升压站2612出线电容式电压互感器（电容式电压互感器简称CVT，以下均称CVT）在2017年10月6日预防性试验时，发现C相下节C1介损值为0.938%，电容量为87.11nF，根据规程标准及历史值对比，严重超标，介于天气、环境干扰、试验方式方法等原因（试验时，信号线Cx、自激线没有悬空，从地面草丛上走过，10月6号试验时为晴天，但10月5号还在下雨，连续下了好多天）试验人员选择排查干扰、试验走线方式等方面再次进行试验，力求减小干扰和误差，测出最真实的数据。

正文：一．介质损耗试验原理及作用1．原理电压作用下电介质中产生的一切损耗称为介质损耗或介质损失。

如果介质损耗很大，会使电介质温度升高，促使材料发生老化，如果介质温度不断上升，甚至会把电介质融化、烧焦，丧失绝缘能力，导致热击穿，因此，电介质损耗的大小是衡量绝缘介质电性能的一项重要指标。

然而不同设备由于运行电压、结构尺寸等不同，不能通过介质损耗的大小来衡量对比设备好坏。

因此引入了介质损耗因数tgδ（又称介质损失角正切值）的概念。

介质损耗因数的定义是：如果取得试品的电流相量和电压相量，则可以得到如下相量图：试验前把二次绕组线拆掉，最后一个绕组没有接线，是用连片短接起来的，做试验时要把此连片拆掉，阻尼连片甩开，大N点甩开不让其接地即可（这时大X点接地可以不动，只要把大N点单独脱开即可，因为正常运行时，大N点和大X点是连在一起一块接地的）做上节时介损桥高压线接上面（只接芯线，屏蔽线悬空），信号线（试品输入Cx线）接中间，（也只接芯线，屏蔽线要悬空，注意，在做上节的介损时，信号线的接线特别要注意，只接芯线即可，屏蔽线不要接，如果接上，介损会很大，是不接的10倍关系，而且是超标的，此处注意。

电容式电压互感器介损增长异常分析陈润颖;王周祥【摘要】Dielectric loss grew abnormally in the prophylactic test of capacitor voltage transformer. Dielectric loss was reduced to 0.045% and electric capacity was increased by 4.42% when the test voltage of the device was increased from 10 kV to 81 kV. When test voltage was increased to 100 kV, dielectric loss and capacitance no longer changed. Six capacitors were found breakdown by the calculation and disassembling analysis. Results indicated that the vacuum degree of capacitors in the manufacturing process does not meet the requirements, which produced partial discharge, broken down the capacitance incompletely, and increased the resistance, resulted in abnormal growth of dielectric loss.%在电容式电压互感器预防性试验中,发现介损增长异常.对其设备提高试验电压,随着电压从10 kV升高至81 kV,介损下降到0.045％,电容量增大4.42％,当电压继续升高至100 kV,介损及电容量不再变化.通过计算及解体试验证实有6个电容击穿.分析结果表明:由于电容在制造过程中真空度未达到要求,发生局部放电,电容未完全击穿,电阻增大,导致介损增长异常.【期刊名称】《电网与清洁能源》【年(卷),期】2012(028)004【总页数】4页(P31-34)【关键词】电容式电压互感器;介损;增长异常;电容;击穿【作者】陈润颖;王周祥【作者单位】长沙电业局,湖南长沙410600;长沙电业局,湖南长沙410600【正文语种】中文【中图分类】TM415+.2电容式电压互感器（Capacitor Voltage Transformer，CVT）主要是由电容分压器和中压变压器组成的电气设备[1]。

电容式电压互感器介质损耗试验分析摘要：本文介绍了电容式电压互感器介质损耗的原理，首先介绍了电容式电压互感器的结构，再从介质损耗分类和高压介损仪工作原理两个方面来介绍介质损耗的原理，最后举例说明高压介损仪监测绝缘的缺陷。

关键词：电容式电压互感器介质损耗高压介损仪电介质（绝缘材料）在有外加电压作用下，会使部分电能转变为热能，使电介质发热。

电介质损耗的电能被称为介质损耗。

介质损耗过大会造成绝缘温度上升，且损耗愈大，温度就愈高，如果介质温度高得能使绝缘体烧焦、熔化，那么绝缘体就会失去绝缘性能而被热击穿，甚至产生爆炸。

电流互感器的爆炸事故主要是由于绝缘局部放电或是受潮，聚集大量能量形成热击穿，使设备内部压力不断增加，以致超过外瓷套的强度造成的。

介质损耗的测量可以发现电力设备绝缘劣化变质、整体受潮以及小体积被试设备贯通和未贯通的局部缺陷，在电力设备交接、电工制造及预防性试验中得到了广泛应用。

一、电容式电压互感器结构用于继电保护、电压测量、载波通讯的电容式电压互感器，简称CVT，已取代电磁式电压互感器，在35~500kV变电站的母线和线路上都获得了广泛应用。

由于设备处于高电压运行环境，其绝缘状态会受到外部潮气和污秽侵蚀的影响，会遭到系统操作或雷电等过电压的侵害，于是需要人们对CVT进行常规预防性试验，测量其绝缘的介质损失角正切，诊断其运行状态，以保证其安全、准确、可靠地运行，这成为电力行业的一项重要任务。

CVT可以分成两个主要部件：一是电容分压器，由高压电容器C1及中压电容器C2组成，110kV CVT的C1(C11、C12、C13)、C2共装于一个瓷套内，110kV以上产品为C，分别装于多个瓷套，并且一部分C1与C2装于一个瓷套内；二是电磁单元，外形是一个铁壳箱体，内部有中间变压器、补偿电抗器、阻尼器及补偿电抗器两端的限压器，靠电磁感应原理给出二次电压输出，达到测量母线或线路电压的目的。

由于C2上的电压会随负荷发生变化，为此在分压回路中串接一个电感L，使之与电容(C1十C2)产生串联谐振，借以补偿负荷电流流过电容所产生的电压降，使电容分压器输出电压稳定，不受负荷电流变化的影响。

110kV电容式电压互感器介损异常原因分析及处理发布时间：2021-11-24T06:50:34.760Z 来源：《电力设备》2021年第10期作者：杨昌隆张智欣顾延胜[导读] 电容式电压互感器是电力系统中重要的一次设备，具有较强的抗谐振能力，因此在电网中应用得越来越广泛。

（云南电网有限责任公司普洱供电局云南省普洱市 665000）摘要：介质损耗试验是电容式电压互感器预防性试验中的一项重要试验，可通过试验数据掌握设备绝缘性能的发展趋势。

本文以某110kV变电站110kV电容式电压互感器介损试验为实例，对介损异常原因进行分析，提出了处理措施，对以后的电容式电压互感器介损测试有一定的借鉴意义。

关键词：电容式电压互感器，介损异常电容式电压互感器是电力系统中重要的一次设备，具有较强的抗谐振能力，因此在电网中应用得越来越广泛。

介质损耗试验作为电容式电压互感器的一项重要的预防性试验，它可以发现电容式电压互感器绝缘整体受潮、劣化变质及贯通和未贯通的局部缺陷，同时通过历年的介损数据分析，可以掌握电容式电压互感器绝缘性能的发展趋势。

在现场进行电容式电压互感器介损试验，其试验数据受各种干扰的影响，当出现介损异常，不能盲目判断被试品存在问题，应排除各种干扰，得到准确的试验数据，才能判断设备的绝缘状况，此为现场试验人员工作中的重点。

1.110kV电容式电压互感器结构现今电力系统中常见的110kV电容式电压互感器结构为叠装式，分为两个部分：电容分压器及电磁单元，原理图如下图1所示。

电容分压器又分为主电容C1和分压电容C2，而主电容是由多个耦合电容器串联而成，A是电容分压器高压端，A1是中间变压器一次端子与电容分压器的连接点，中压端从结构上也分为两种：一种是试验抽头引出，一种是无试验抽头引出；其电磁单元位于下节油箱内，分别由中间变压器T、阻尼器D、补偿电抗器L、保护装置P组成，其中补偿电抗器L是用来补偿电容分压器的容性阻抗使电压稳定，阻尼器D用于限制过电压以及抑制持续的铁磁谐振，保护装置P并联于补偿电抗器两端用于限制过电压，一般可以采用避雷器或其他放电间隙，电容分压器低压端N、中间变压器一次绕组尾端XL及其二次端子1a1n、dadn均位于油箱正面的二次端子盒内。

电容式电压互感器介损增长异常分析摘要：在电容式的电压互感器的预防性试验中发现了介电损耗的异常状态增加。

设备的测试电压增加。

随着电压从10kV增加到81kV，介电损耗下降到0.045％，电容增加4.42％。

当电压继续上升到100kV时，介电损耗与电容不会改变。

通过计算与拆卸测试确认了六个电容故障。

结果表明，局部放电，电容不完全击穿与电阻增加导致介质损耗异常状态增大。

关键词：电容式的；电压互感器；介电损耗；异常状态增加；电容；细分1电容器电压变压器的结构特征电容式的电压互感器由电容分压器与电磁单元组成。

以西安电力电容器厂TYD3500/3-0.005型电容式的电压互感器为例。

其电气原理图如图1所示。

分压器由三个owf125/3-0.02耦合电容与一个owf125/3- 0.02d分压电容串联组成。

分压电容显示在虚线的上部。

每个电容器的核心由许多串联的电容器元件组成，并封装在瓷壳中。

在分压电容器芯的下部，标称电容为C2=0.111LF，并且瓷套被分接以通向电磁单元的油箱。

C2构成电容分压器的中压电容，电容器芯的其余部分的电容C14与三个耦合电容器的电容器串联连接，形成电容分压器的高压电容C1。

电磁单元由中间变压器T，补偿电抗器L与安装在同一油箱中的阻尼器ZS组成，如下虚线所示。

油箱还用作电容式的电压互感器的基座，并与分压器电容器重叠。

通常，补偿电抗器的两端并联保护间隙或限制过电压的氧化锌避雷器。

有些产品还在中间变压器的高压端与补偿电抗器的低压端之间连接氧化锌避雷器。

电容分压器的低压端N与补偿电抗器的低压端X被引导到油箱前部的出线盒，其中可以连接承载装置与保护球间隙S.承载装置的过电压并联保护。

正常运行时，X端子接地，当载波设备停止工作时，N端子应连接到X端子并可靠接地。

图1电容器电压变压器的电气原理图2电磁干扰对介质损耗测量的影响2.1电磁干扰的影响分解由于现代电网的复杂性与某些电源问题，在电气设备的预防性测试期间很难停止待测设备周围的所有设备。
