电容式电压互感器试验指导方案

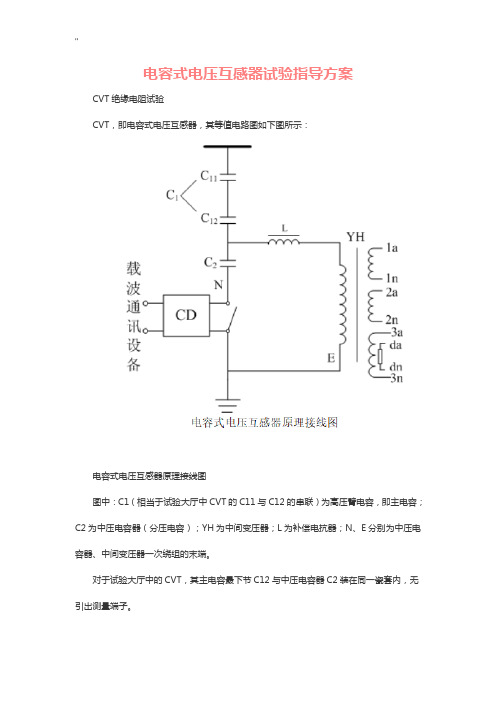

电容式电压互感器试验指导方案CVT绝缘电阻试验CVT，即电容式电压互感器，其等值电路图如下图所示：电容式电压互感器原理接线图图中：C1（相当于试验大厅中CVT的C11与C12的串联）为高压臂电容，即主电容；C2为中压电容器（分压电容）；YH为中间变压器；L为补偿电抗器；N、E分别为中压电容器、中间变压器一次绕组的末端。

对于试验大厅中的CVT，其主电容最下节C12与中压电容器C2装在同一瓷套内，无引出测量端子。

试验目的：绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

试验仪器：数字高压兆欧表试验接线（线路图）（1）主电容器上节C11极间绝缘电阻的测量：（2）主电容器下节C12极间绝缘电阻的测量：（3）低压端“N”绝缘电阻测量：（4）中间变压器各二次绕组间及对地绝缘电阻测量（下图为1a1n对其他及地测量接线，其他绕组同理，故省略）：试验步骤（1）试验前准备工作：1）填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2）向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；3）准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内。

序号名称数量1KD50A型数字兆欧表1套2试验警示围栏4组3标示牌2个4安全带2个5绝缘绳2根6低压验电笔1支7拆线工具2套8温湿度计1只9计算器1个10放电棒1支11现场原始记录本1本4）试验现场周围装设试验围栏，必要时派专人看守；5）拆除被试设备引线，其它检修人员撤离现场；（2）试验前检查兆欧表：试验前对兆欧表进行检查，将兆欧表水平放稳；兆欧表上的接线端子“E”是接被试品的接地端的，为正极性；“L”是接被试品高压端的，为负极性；“G”是接屏蔽端的，为负极性；1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接“L”和“E”端子，其指示应为零；2）开路时，接通电源或兆欧表达额定转速时其指示应指“∞”；3）断开电源，将兆欧表的接地端与被试品的地线连接；4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异；（3）分压电容器极间绝缘电阻的测量：1）分压电容器主电容为多节时，可分解的每节电容器下端接兆欧表“E”并接地，兆欧表“E”接地，电容器C1下端接地；2）被测电容器上端应接兆欧表的“L”端；3）为兆欧表接通AC220V电源；4）对于主电容最下节与中压电容器装在同一瓷套内，无引出测量端子的采用以下测试接线：电容器上端接兆欧表“L”端，中间变压器末端“E”接兆欧表的“E”端；C2的测试接线：中压电容器的末端“N”接兆欧表的“L”端，中间变压器的末端“E”接兆欧表的“E”端，将被试品短接充分放电后变更试验线。

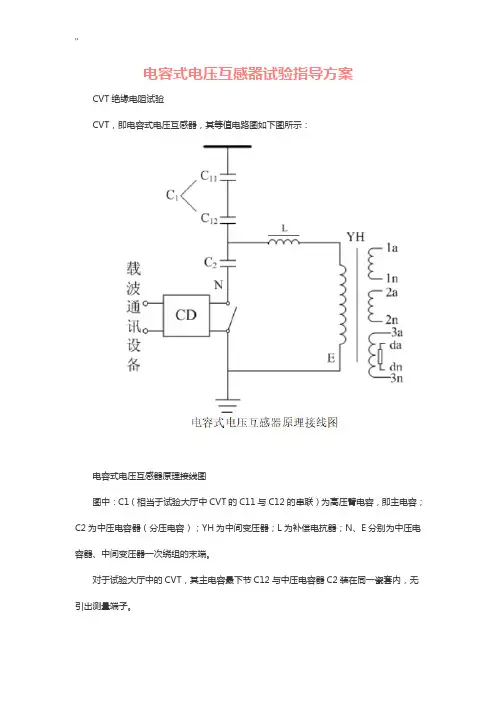

电容式电压互感器试验指导方案CVT绝缘电阻试验CVT，即电容式电压互感器，其等值电路图如下图所示：电容式电压互感器原理接线图图中：C1（相当于试验大厅中CVT的C11与C12的串联）为高压臂电容，即主电容；C2为中压电容器（分压电容）；YH为中间变压器；L为补偿电抗器；N、E分别为中压电容器、中间变压器一次绕组的末端。

对于试验大厅中的CVT，其主电容最下节C12与中压电容器C2装在同一瓷套内，无引出测量端子。

试验目的：绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

试验仪器：数字高压兆欧表试验接线（线路图）（1）主电容器上节C11极间绝缘电阻的测量：（2）主电容器下节C12极间绝缘电阻的测量：（3）低压端“N”绝缘电阻测量：（4）中间变压器各二次绕组间及对地绝缘电阻测量（下图为1a1n对其他及地测量接线，其他绕组同理，故省略）：试验步骤（1）试验前准备工作：1）填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2）向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；3）准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内。

序号名称数量1KD50A型数字兆欧表1套2试验警示围栏4组3标示牌2个4安全带2个5绝缘绳2根6低压验电笔1支7拆线工具2套8温湿度计1只9计算器1个10放电棒1支11现场原始记录本1本4）试验现场周围装设试验围栏，必要时派专人看守；5）拆除被试设备引线，其它检修人员撤离现场；（2）试验前检查兆欧表：试验前对兆欧表进行检查，将兆欧表水平放稳；兆欧表上的接线端子“E”是接被试品的接地端的，为正极性；“L”是接被试品高压端的，为负极性；“G”是接屏蔽端的，为负极性；1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接“L”和“E”端子，其指示应为零；2）开路时，接通电源或兆欧表达额定转速时其指示应指“∞”；3）断开电源，将兆欧表的接地端与被试品的地线连接；4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异；（3）分压电容器极间绝缘电阻的测量：1）分压电容器主电容为多节时，可分解的每节电容器下端接兆欧表“E”并接地，兆欧表“E”接地，电容器C1下端接地；2）被测电容器上端应接兆欧表的“L”端；3）为兆欧表接通AC220V电源；4）对于主电容最下节与中压电容器装在同一瓷套内，无引出测量端子的采用以下测试接线：电容器上端接兆欧表“L”端，中间变压器末端“E”接兆欧表的“E”端；C2的测试接线：中压电容器的末端“N”接兆欧表的“L”端，中间变压器的末端“E”接兆欧表的“E”端，将被试品短接充分放电后变更试验线。

Q/HED—2014 220KV电容式电压互感器试验作业指导书1范围本作业指导书适用于我厂220KV电容式电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定220KV电容式电压互感器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。

3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。

3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。

3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。

3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

3.8参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。

4设备信息5现场准备及工具仪器准备125.2 工作准备□ 工器具已准备完毕，材料、试验仪器已落实。

□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。

5.3 办理相关工作票□ 检查验证工作票。

6 试验项目 220KV 电容式电压互感器试验包括以下试验项目：a) 测量绝缘电阻。

b) 介质损耗及电容量测量试验。

7 试验工序及质量标准7.1 测量绝缘电阻7.1.1 试验目的□ 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

7.1.2 适用范围□ 交接、大修、预试、必要时。

电容式电压互感器试验指导方案一、试验目的二、试验原理三、试验内容1.静态特性试验：测量电容式电压互感器在额定电压下的零位漂移、过量负载误差、一次负载误差，并计算其准确度等级。

2.动态特性试验：测量电容式电压互感器在额定电压下的频率特性，包括相位角误差、频率响应误差等。

3.遮挡特性试验：通过对电容式电压互感器进行负载遮挡，测量遮挡前后的输出电压变化，并计算其准确度等级。

4.绝缘试验：对电容式电压互感器的绝缘电阻进行试验，以确保其绝缘性能满足要求。

5.抗温特性试验：测量电容式电压互感器在不同温度下的零位漂移、负载误差等变化情况，以验证其抗温性能。

四、试验仪器设备1.综合测试仪：用于对电容式电压互感器进行静态特性、动态特性和遮挡特性的测试。

2.绝缘电阻测试仪：用于对电容式电压互感器的绝缘电阻进行测试。

3.温度计：用于测量电容式电压互感器在试验过程中的温度。

四、试验步骤1.静态特性试验：a.使用综合测试仪对电容式电压互感器进行标定，确定其额定电压和额定负载。

b.将电容式电压互感器接入综合测试仪，按照标定值进行测试，测量零位漂移、过量负载误差和一次负载误差，并计算准确度等级。

2.动态特性试验：a.将电容式电压互感器接入综合测试仪，设置不同频率的信号，并测量相位角误差和频率响应误差。

3.遮挡特性试验：a.将电容式电压互感器接入综合测试仪，设置额定负载，测量输出电压。

b.在测量中遮挡一部分负载，再次测量输出电压，并计算遮挡后的输出电压变化。

4.绝缘试验：a.使用绝缘电阻测试仪对电容式电压互感器的绝缘电阻进行测试，确保其绝缘性能满足要求。

5.抗温特性试验：a.对电容式电压互感器进行静态特性试验，分别在不同温度下测量零位漂移和负载误差，并计算准确度等级。

五、试验结果分析根据试验数据，对电容式电压互感器进行分析和评估，判断其性能是否满足技术要求。

如发现性能偏差过大，可以进行调整和修复，再次进行试验。

六、试验安全措施1.在试验过程中，严禁触摸电容式电压互感器的高压部分，以免发生触电事故。

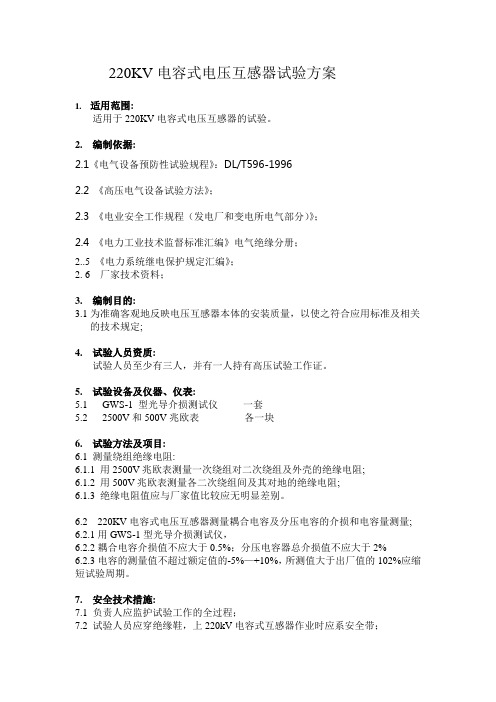

220KV电容式电压互感器试验方案1. 适用范围:适用于220KV电容式电压互感器的试验。

2. 编制依据:2.1《电气设备预防性试验规程》：DL/T596-19962.2 《高压电气设备试验方法》；2.3 《电业安全工作规程（发电厂和变电所电气部分）》；2.4 《电力工业技术监督标准汇编》电气绝缘分册；2..5 《电力系统继电保护规定汇编》；2. 6 厂家技术资料；3. 编制目的:3.1为准确客观地反映电压互感器本体的安装质量，以使之符合应用标准及相关的技术规定;4. 试验人员资质:试验人员至少有三人，并有一人持有高压试验工作证。

5. 试验设备及仪器、仪表:5.1 GWS-1 型光导介损测试仪一套5.2 2500V和500V兆欧表各一块6. 试验方法及项目:6.1 测量绕组绝缘电阻:6.1.1 用2500V兆欧表测量一次绕组对二次绕组及外壳的绝缘电阻;6.1.2 用500V兆欧表测量各二次绕组间及其对地的绝缘电阻;6.1.3 绝缘电阻值应与厂家值比较应无明显差别。

6.2 220KV电容式电压互感器测量耦合电容及分压电容的介损和电容量测量;6.2.1用GWS-1型光导介损测试仪，6.2.2耦合电容介损值不应大于0.5%；分压电容器总介损值不应大于2%6.2.3电容的测量值不超过额定值的-5%—+10%，所测值大于出厂值的102%应缩短试验周期。

7. 安全技术措施:7.1 负责人应监护试验工作的全过程；7.2 试验人员应穿绝缘鞋，上220kV电容式互感器作业时应系安全带；7.3 在进行试验时应挂安全网，并挂警示牌；7.4 高压试验时应密切注意设备本身及周围环境；当有闪络放电或电流突增的现象时，应马上停止试验，查明原因后再进行；7.5 在进行作业前必须经安全、技术措施交底;7.6 作业负责人应熟悉设备功能、产品结构特点等；7.7 现场作业环境应符合安全规定的要求，当无足够的安全措施时，可拒绝施工，但应立即向有关部门反映。

电容式电压互感器交流耐压试验方法一、概述电容式电压互感器是一种用于测量高压电网电压的装置，其主要由电容式电压变压器和信号传输装置组成。

在高压电网中，电容式电压互感器承受着较大的电压和电流，因此其耐压测试显得尤为重要。

本文将介绍电容式电压互感器的交流耐压测试方法。

二、测试原理交流耐压测试是指在交流电压作用下，测量被测设备能够承受的最高电压。

电容式电压互感器的交流耐压测试主要通过对电容器和绕组进行测试来确定其耐压能力。

测试过程中，需要根据标准规范，合理设置测试参数，确保测试结果的准确性和可靠性。

三、测试设备1.交流高压发生器：用于产生测试电压，可调节输出电压和频率。

2.示波器：用于观测被测设备的电压波形。

3.绝缘测试仪：用于测量被测设备的绝缘电阻。

4.剩余电压表：用于测量被测设备的剩余电压。

四、测试流程1.预备工作（1）检查测试设备和被测设备是否完好。

（2）调节交流高压发生器的输出电压和频率为测试要求的数值。

（3）连接被测设备和测试设备。

2.绝缘测量（1）使用绝缘测试仪对被测设备进行绝缘电阻测量，确保绝缘电阻满足要求。

3.穿透测试（1）将交流高压发生器连接到被测设备的绕组上，施加测试电压，根据标准规范设置持续时间。

（2）观测示波器上的电压波形，判断是否出现击穿现象，记录测试电压和击穿时间。

4.整体耐压测试（1）将交流高压发生器连接到被测设备的输入端，施加测试电压，根据标准规范设置持续时间。

（2）观测示波器上的电压波形，确认整体绝缘性能。

5.安全检查（1）关闭高压发生器，断开连接，进行安全检查，确保没有残余电压。

六、测试数据处理1.根据测试数据和标准规范，对测试结果进行评估，判断被测设备是否合格。

2.记录测试数据和测试过程，编制测试报告。

七、注意事项1.测试过程中要严格按照标准规范进行操作，确保测试结果的准确性和可靠性。

2.测试时要注意安全，确保人员和设备的安全。

3.测试后，对设备进行维护保养，及时清理测试设备和被测设备。

中国南方电网有限责任公司电网建设施工作业指导书第4 部分：电气试验122第4 部分电气试验电容式电压互感器试验作业指导书编码：B D Y C SY-Z W-16目次1 适用范围 (107)2 编写依据 (107)3 作业流程 (107)4 安全风险辨析与预控 (108)5 作业准备 (109)6 作业方法 (109)7 质量控制措施及检验标准 (110)123中国南方电网有限责任公司电网建设施工作业指导书 第 4 部分：电气试验1241 适用范围本作业指导书适用于电容式电压互感器。

2 编写依据表 2-1 编 写 依 据3 作业流程图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 电容式电压互感器交接试验前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与电容式电压互感器交接试验相关联的《电网建设安全施工作业票》（编码：BDYCSY-ZW-16-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1 作业任务安全基准风险指南5 作业准备5. 1 人员配备表5-1 作业人员配备125中国南方电网有限责任公司电网建设施工作业指导书 第 4 部分：电气试验1265. 2 工器具及仪器仪表配置表 5-2 主要工器具及仪器仪表配置6 作业方法 6. 1 作业条件检查6. 1. 1 电压互感器已经安装完毕，固定牢固，外观检查无异常，标识清楚正确。

电容式电压互感器交流耐压试验方法电容式电压互感器是一种用来测量高压电网中电压的设备。

在实际使用中，电容式电压互感器需要经过严格的交流耐压试验来验证其安全可靠性。

本文将从交流耐压试验的目的、测试设备、测试方法以及测试注意事项等方面进行详细介绍。

一、交流耐压试验的目的交流耐压试验旨在验证电容式电压互感器在正常运行条件下，能够承受规定的交流电压，不发生击穿和绝缘击穿现象，并且保证其在高压电网中的安全可靠运行。

通过交流耐压试验可以发现电容式电压互感器在设计、制造和运输等过程中可能存在的缺陷，对设备质量进行检验，确保设备在使用中不会出现意外事故，保障电网的安全运行。

二、交流耐压试验的测试设备1.高压交流电源：用于提供规定的交流电压，一般为0.1Hz的正弦波交流电压。

2.变压器：用于将高压交流电源提供的电压调节到需要的测试电压。

3.耐压仪：用于测量电容式电压互感器在交流电压下的绝缘电阻值。

4.安全防护设备：包括绝缘手套、绝缘靴等，用于保护操作人员的人身安全。

5.其他辅助设备：如接地装置、连接线路等。

三、交流耐压试验的测试方法1.准备工作在进行交流耐压试验前，首先需要对测试设备进行检查和调试，确保测试设备正常运行。

同时，还需要对测试场地进行安全检查，保证测试操作员和周围的人员安全。

另外，还需要对电容式电压互感器进行外观检查，确保设备没有损坏或者渗漏现象。

只有在一切准备工作就绪后，才能进行交流耐压试验。

2.测试步骤（1）接地：将电容式电压互感器的金属外壳接地，以确保设备处于安全状态。

（2）连接电源：将高压交流电源与变压器相连，并确保连接线路没有泄漏和短路。

（3）调节电压：通过变压器将高压交流电源提供的电压调节到需要的测试电压，在测试过程中需要稳定输出。

（4）绝缘测试：用耐压仪对电容式电压互感器进行绝缘测试，测量设备在规定电压下的绝缘电阻值。

通常情况下，绝缘电阻值应该大于规定值，否则需要进行进一步检查。

（5）持续测试：在规定的测试时间内，持续对设备进行交流电压的施加，观察设备是否出现异常反应。

电容式电压互感器交流耐压试验方法电容式电压互感器是一种用于测量高压电网中电压的设备，其主要原理是通过电容耦合器来实现对电压信号的采集和测量。

在实际使用中，为了确保电容式电压互感器的正常运行，需要对其进行交流耐压试验，以验证其绝缘性能和安全可靠性。

本文将针对电容式电压互感器交流耐压试验方法进行详细介绍，包括测试前的准备工作、测试过程中的注意事项以及测试结果的判定标准。

一、测试前准备工作1.设备检查：首先需要检查测试所需的设备和仪器是否完好，包括耐压测试仪、电容式电压互感器、高压发生器等设备，确保其无损坏和漏电现象。

2.测试环境准备：耐压测试需要在专门的测试场所进行，保证测试设备和人员的安全。

测试场所应具备良好的通风条件，以防止发生意外事故。

此外，还需要确保测试场所的地面电气绝缘性良好，避免接地故障。

3.测试参数设置：根据电容式电压互感器的额定电压等级和耐压等级，合理设置测试参数，包括测试电压的大小、持续时间、测试间隔等。

4.保护措施准备：在进行耐压测试前，需要对测试人员和设备进行必要的安全保护措施，如戴绝缘手套、穿绝缘鞋、使用绝缘垫等。

二、测试过程中的注意事项1.接线方式：在进行耐压测试时，需要严格按照电容式电压互感器的接线要求进行接线，确保测试的准确性和安全性。

2.测试参数设置：在进行耐压测试前，需要根据电容式电压互感器的额定电压等级和耐压等级，合理设置测试参数，包括测试电压的大小、持续时间、测试间隔等。

3.测试过程管理：在进行耐压测试时，需要对测试过程进行严格管理，严禁超负荷测试，确保测试的安全可靠。

4.测试记录：对于耐压测试的过程和结果需要进行详细记录，包括测试的时间、测试的电压值、测试人员的签名等，以备后续查阅和分析。

三、测试结果的判定标准1.绝缘状况判定：在进行耐压测试后，需要对电容式电压互感器的绝缘状况进行判定，看是否存在漏电现象或者绝缘击穿现象。

2.测试结果分析：根据测试记录和测试结果，对电容式电压互感器的绝缘状况进行分析，判断其是否符合技术要求和安全标准。

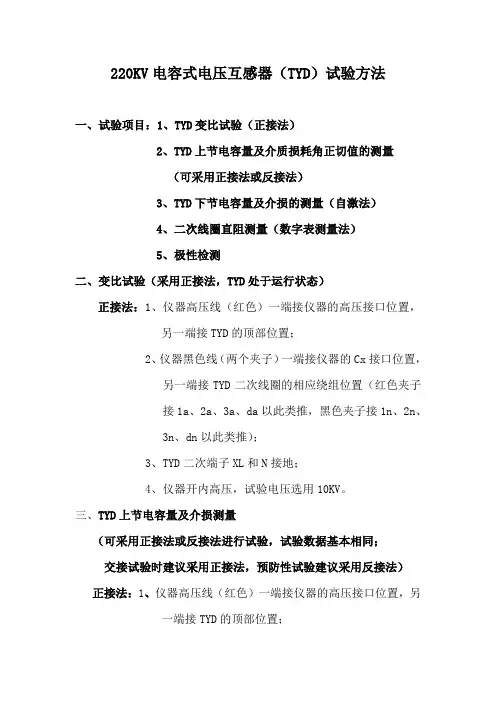

220KV电容式电压互感器（TYD）试验方法一、试验项目：1、TYD变比试验（正接法）2、TYD上节电容量及介质损耗角正切值的测量（可采用正接法或反接法）3、TYD下节电容量及介损的测量（自激法）4、二次线圈直阻测量（数字表测量法）5、极性检测二、变比试验（采用正接法，TYD处于运行状态）正接法：1、仪器高压线（红色）一端接仪器的高压接口位置，另一端接TYD的顶部位置；2、仪器黑色线（两个夹子）一端接仪器的Cx接口位置，另一端接TYD二次线圈的相应绕组位置（红色夹子接1a、2a、3a、da以此类推，黑色夹子接1n、2n、3n、dn以此类推）；3、TYD二次端子XL和N接地；4、仪器开内高压，试验电压选用10KV。

三、TYD上节电容量及介损测量（可采用正接法或反接法进行试验，试验数据基本相同；交接试验时建议采用正接法，预防性试验建议采用反接法）正接法：1、仪器高压线（红色）一端接仪器的高压接口位置，另一端接TYD的顶部位置；2、仪器黑色线（两个夹子）一端接仪器的Cx接口位置，另一端红色夹子接TYD的中间位置（黑色夹子悬空处于绝缘状态）；3、TYD二次端子XL和N接地；4、仪器开内高压，试验电压采用10KV。

反接法：1、仪器高压线（红色）一端接仪器的高压接口位置，另一端接TYD的中间位置（或TYD的顶部位置）；2、TYD的顶部位置接地（或TYD的中间位置接地）；3、TYD二次端子XL和N接地；4、仪器开内高压，试验电压采用10KV。

四、TYD下节电容量及介损的测量（采用自激法）自激法：1、仪器高压线（红色）一端接仪器的高压接口，另一端接TYD的高压尾端N点；2、仪器黑色线（两个夹子）一端接仪器的Cx接口，另一端接TYD的中间（黑色夹子悬空处于绝缘状态）；3、仪器低压线（白色）红色插头一端接仪器的低压端子，黑色插头一端接仪器的接地端子，另一端的红色夹子接TYD二次线圈的da，黑色夹子接dn；4、二次线端子XL接地5、试验电压采用2～3 KV（只能使用4 kV以下电压）。

互感器电容式电压互感器的介损试验作业指导书 11.1该项目适用范围
电容式电压互感器
11.2试验时使用的仪器
数字式自动介损仪
11.3测量步骤
电容式电压互感器接线如图11所示，
由电容分压器（包括主电容器C 1，分压电
容器C 2）、中间变压器（即中间电压互感器
TV ）、共振电抗器L 1、载波阻抗器L 2及阻
尼电阻器R 等元件组成。

其介质损耗角tg
δ值的测试，可分单元件试验。

例如，对电容器，可照电力电容器的要求进行试验；对中间变压器，可选用“自激法”或“末端屏蔽法”，均可得到有效的结果。

数字式自动介损仪测试方法
前面介绍的都是QS19型电桥在现场测试方法，当使用数字测试仪时，如果数字仪器是外接高压试验变压器加压，上述的几种方法都可应用于测量；如果仪器是内带高压电源，自动施加2、10kV 高压输出时，则可用末端屏蔽法或首端屏蔽法进行测量；当外电场干扰严重时，如用60Hz 试验电源，则效果更佳。

图11 电容式电压互感器接线图
F 保护闸隙；S 短路开关。

电容式电压互感器试验内容及方法第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。

主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。

这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。

现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。

电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。

本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。

第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。

试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。

a) 环境温度，应在+5～+35 ℃范围内。

b) 试品温度与环境温度应无显著差异。

试品在不通电状态下在恒定的周围空气温度中放置了适当长的时间后，即认为与周围空气温度相同。

电容式电压互感器试验作业指导书编码：BDYCSY-ZW-1613.1 适用范围本作业指导书适用于电容式电压互感器。

13.2 编写依据表13.2-1 编写依据13.3 作业流程图13.3-1 作业（工序）流程图13.4 安全风险辨析与预控表13.4-1 工作前安全风险辨析及预控措施表13.5 作业准备13.5.1 人员配备表13.5-1 作业人员配备13.5.2 工器具及仪器仪表配置表13.5-2 主要工器具及仪器仪表配置13.6 作业方法13.6.1 作业条件检查13.6.1.1 电压互感器已经安装完毕，固定牢固，外观检查无异常，标识清楚正确。

13.6.1.2 二次接线和设备接地完成，高压引线未连接或已解开，临近设备做好接地防止感应触电。

13.6.1.3 现场环境满足试验进行，试验场所不得有显著的交直流外来电磁场干扰。

13.6.1.4 所有使用的测量仪表均经检验合格，并在检定周期内。

13.6.2 试验方法13.6.2.1 测量电压互感器一、二次绕组的绝缘电阻：用2500V 绝缘电阻表测量绝缘电阻；用2500V 绝缘电阻表测量二次绕组之间及对地的绝缘电阻。

13.6.2.2 电压互感器（中间电压端子已引出）的极性检查：用试验线将蓄电池和电压互感器中间变压器的一次绕组连接，用指针万用表（挡位放在最小电流挡上）的表笔分别接在被测的二次绕组端子上。

将蓄电池的“＋”极线碰接到一次绕组的“L1”，同时观察指针万用表的指针是否先向正方向摆动后回复到“0”。

然后拉开蓄电池的“＋”试验线，同时观察指针万用表的指针是否先向负方向摆动后回复到“0”。

13.6.2.3 电压互感器绕组直流电阻测量：用电桥测量，按仪器要求进行接线和操作，分别测量初级绕组和二次绕组的直流电阻值，记录试验环境温度以便进行换算比较。

13.6.2.4 电压互感器的变比检查：按试验仪器厂家使用说明书进行接线和操作，用测试仪测量电压互感器的电压比，与变比计算值进行比较。

耦合电容器、电容型电压互感器试验指导书耦合电容器、电容型电压互感器试验指导书一、适用范围本指导书适用于OC、CVT的交接、过期、预防性试验。

二、电流互感器各类试验的项目、周期2.1电容型电压互感器交接试验项目2.1.1绕组绝缘、极间绝缘、末屏绝缘2.1.2绕组直流电阻2.1.3电容器电容量、介损2.1.4交流耐压、局部放电试验（500kVCVT）2.2电容型电压互感器过期、预防性试验项目2.2.1极间绝缘、末屏绝缘、中间变一次绕组绝缘2.2.2电容器电容量、介损三、标准3.1、绕组、极间和末屏绝缘：中间变压器一次绕组对二次绕组及地的绝缘电阻不应低于1000兆欧，二次绕组之间及对地应大于10兆欧，末屏绝缘电阻在交接时不应低于100兆欧，运行中不应低于10兆欧。

3.2、绕组直流电阻：与出厂值或初始值比较不应有明显差别。

3.3介损和电容量：运行中，油纸绝缘电容介损不应超过0.5%；膜纸绝缘介损交接时不应超过0.15%，若运行中超过0.15%而不到0.3%时，应缩短试验周期，若超过0.3%应更换；若电容值与出厂值或历史值的差别超过2%时，应缩短周期，若差别超过5%时应更换。

3.4交流耐压、局部放电试验：仅限于500kV设备。

四、试验程序及操作4.1试验程序：试验程序应应按照绝缘电阻、直流电阻、介损电容、局部放电、交流耐压进行；4.2各试验项目操作步骤：4.2.1绝缘电阻：绝缘电阻一般应包括中间变一次、二次绕组绝缘、电容极间绝缘、末屏绝缘。

在测试中间变一次绕组绝缘时，应将末屏、二次绕组接地，打开中间变X端子接地点，由X端进行测试，若X端对地无法解开可不进行该项目；在测量末屏绝缘时，将末屏接地点打开，期于端子按运行状态连接，进行测量；测量CVT二次绕组绝缘时，应由所测绕组处加压，而非被试侧绕组应接地，测量极间绝缘时，由被测极加压，临近极接地。

4.2.2直流电阻试验：测量中间变的一、二次直阻，若一次绕组与分压器在内部连接无法解开时可不进行试验。

电容式电压互感器---------现场作业指导书(本作业指导书是针对电容式电压互感器预防性试验作，从全过程管理的角度，对影响试验质量、安全生产和文明生产的环节进行标准化规范。

对人员、试验仪器、工器具、安全教育等方面做了具体规定，要求工作负责人开工前必须交待现场安全措施、工作任务等。

)一、作业必要性和作业范围1、作业必要性：根据<<电力设备交接及预防性试验规程实施细则>>规定定期年检试验，以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

2、作业范围：绝缘电阻测量、电容量和tgδ测量。

二、作业人员的组织与分工1、专业工作负责人：1）检查工作班人员精神状态是否良好，工作票是否合格，现场安全措施是否完备。

2）向工作班成员交待安全注意事项，三大措施，危险点分析。

3）检查现场工作是否标准、规范，作业有无违章现象。

4）监督工作班成员是否履行职责。

5）协调各专业间工作。

2、专业技术工人素质与数量要求：1）精神状态良好，具备必要的电气试验知识，经安规考试合格。

2）进入工作现场要穿合格工作服、工作鞋，戴好安全帽。

3）工作中相互关心施工安全，及时纠正违反安全的行为，明确工作地点、工作任务，明确临近带电部位。

4）工作班成员要服从工作负责人的正确指挥。

3、辅助工人与民工要求：1）精神状态良好，经过必要安规培训。

2）进入工作现场要穿合格工作服、工作鞋，戴好安全帽。

3）要服从工作负责人和工作人班成员的正确指挥。

4）只进行搬运及清扫设备等辅助工作，不得超出其工作范围。

1、电力变压器检修导则（DL/T 573-95）2、电力变压器运行规程（DL/ T 572-95）3、<<福建省电力有限公司预防110kV-500kV变压器事故措施>>(闽电生[2003]757号)。

电容式电压互感器绝缘试验电容式电压互感器绝缘试验作业指导书1范围本作业指导书适用于电容式电压互感器（CVT）绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。

该试验的目的是判定电容式电压互感器的绝缘状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

被试设备所涉及的其它试验如准确级检定试验不在本指导书范围内。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB4703 电容式电压互感器JB/T8169 耦合电容器及电容分压器GB50150 电气装置安装工程电气设备交接试验标准1DL/T727 互感器运行检修导则3安全措施3.1为保证人身和设备安全，应严格遵守安全规程DL408-91《电业安全工作规程(发电厂和变电所电气部分)》中有关规定；3.2为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电；3.3在进行tgδ及电容量测量时，应注意高压测试线对地绝缘问题；3.4在进行交流耐压试验和局部放电测试等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

4试验项目及程序电容式电压互感器（CVT）绝缘试验包括以下试验项目：a)中间变压器一次、二次绕组的直流电阻测量b)各电容器单元及中间变压器各部位绝缘电阻测量c)电容器各单元的电容量及tgδ测量d)交流耐压试验与局部放电测试应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究、并向23 有关人员请示调整试验项目。
