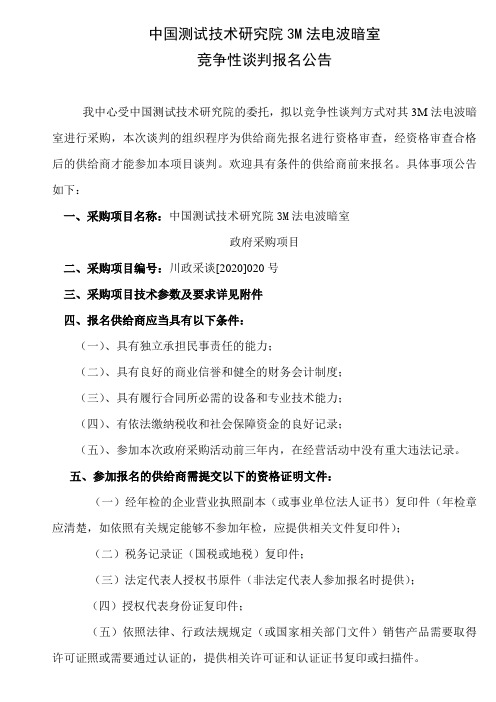

中国测试技术研究院3M法电波暗室竞争性谈判报名公告我中心受中国测试技术研究院的委托，拟以竞争性谈判方式对其3M法电波暗室进行采购，本次谈判的组织程序为供给商先报名进行资格审查，经资格审查合格后的供给商才能参加本项目谈判。
欢迎具有条件的供给商前来报名。
具体事项公告如下：一、采购项目名称：中国测试技术研究院3M法电波暗室政府采购项目二、采购项目编号：川政采谈[2020]020号三、采购项目技术参数及要求详见附件四、报名供给商应当具有以下条件：（一）、具有独立承担民事责任的能力；（二）、具有良好的商业信誉和健全的财务会计制度；（三）、具有履行合同所必需的设备和专业技术能力；（四）、有依法缴纳税收和社会保障资金的良好记录；（五）、参加本次政府采购活动前三年内，在经营活动中没有重大违法记录。
五、参加报名的供给商需提交以下的资格证明文件：（一）经年检的企业营业执照副本（或事业单位法人证书）复印件（年检章应清楚，如依照有关规定能够不参加年检，应提供相关文件复印件）；（二）税务记录证（国税或地税）复印件；（三）法定代表人授权书原件（非法定代表人参加报名时提供）；（四）授权代表身份证复印件；（五）依照法律、行政法规规定（或国家相关部门文件）销售产品需要取得许可证照或需要通过认证的，提供相关许可证和认证证书复印或扫描件。
以上证明文件各提供一份并加盖单位印章，且须装订成册，于资格审查时刻现场递交。
六、报名及资格审查地址：成都市新华大道玉沙路155号福德酒店二楼四川省政府采购中心谈判室。
七、报名截止时刻：2020年9月7日下午2：00时。
所有欲报名供给商应在报名当日于报名截止时刻前签到，不然报名无效。
（本次报名不同意邮寄的报名资料）八、递交资格证明文件方式：现场递交资格证明文件并经谈判小组审核。
九、经谈判小组审核符合伙格条件的供给商名单将在四川省政府采购网上公告。
十、采购单位：中国测试技术研究院联系人：尹虹又联系：十一、采购代理机构名称：四川省政府采购中心地址：成都市玉沙路155号福德酒店二楼联系人：兰云联系：十二、法人授权书格式法定代表人授权书四川省政府采购中心：本授权声明：（报名供给商名称）（法定代表人姓名、职务）授权（被授权人姓名、职务）为我方“”项目（招标编号）项目报名及递交资格证明文件的合法代理人，以我方名义全权处置该项目有关报名及递交资格证明文件等一切事宜。
三米法一般是指天线到被测物的距离而场地长度至少应为测试距离的两倍标准的场为9*6*6而也会有些实验室建成7*4*3也能满足要求根据不同的标准EUT的摆放会不一样按55013的标准应该放在桌子的中心按55022的标准应该放桌子的边缘开阔场定义时，场地长度应该是测量距离的2倍，加上转台到吸波材料留一定空间，一般都到了9米左右，宽度为测量距离的1.732倍，大概是6米，高度至少要满足天线能上下4米，加上吸波材料的空间，就到了5米多了见得多的就是966了，当然这个时候EUT尺寸还不能太大，转台直径一般在1．5米到2米的，总之结构直接影响NSA 的，布局是有讲究的还有：转台到天线的距离3m，都叫3米法暗室。
决定是否标准，就看3米法测试的范围，比如测试频段从30M-1GHz，30M 时的波长决定了正确测试到这个频点，天线需要在1-4m上下移动。
移动时有测试到的值大小成谷峰走势，天线周围至少1米以上空间，以免影响天线的性能，低频影响更大。
再根据暗室NSA校验的要求，暗室最小尺寸约在8.5*6*5.5左右，再小的暗室都是不标准的，无法模拟开阔场。
在各种暗室测试结果发生争议时，优先准确的原则：开阔场--30m法--10米法--5米法--3米法关于暗室的要求请查看ANSI C63.4-2001 和CISPR163米法半波暗室的布置是天线校准后的相位中心（一般为天线的中心）到转台的中心为3米，但根据不同的标准EUT 的摆放有所不同，按13的标准应该放在桌子的中心，按22的标准应该放桌子的边缘。
暗室的大小标准的是966的。
到了GB6113.1(CISPR16)标准看了下标准上只详细讲述了开阔场的要求,在15章节里但没并规定电波暗室的尺寸。
电波暗室及半电波暗室的分类和性能评价指标1．1 按电波暗室的用途分类电波暗室按用途可分为天线图测试室、雷达截面测试室、电磁兼容(EMC)测试室、电子战(对抗)测试室。
1．1．1天线图测试室天线是电磁兼容测试中不可缺少的一部分，天线参数的准确性将对测试结果产生影响。
天线图测试室就是专门测试天线参数的实验室，如：天线的方向性图和增益等。
1．1．2雷达截面测试室用于测试舰船、飞机、导弹(火箭)、车辆等所载雷达截面。
1．1．3电磁兼容测试室这是使用最为广泛的一种电波暗室，对于一般的电子产品，在其投入市场正式使用前都要进行辐射发射和辐射抗扰度的测试，以便判断产品是否可以投入市场，电磁兼容测试室便可以完成测试任务。
1．1．4电子战(对抗)测试室模拟实战电磁干扰情况下装备系统的工作状况。
1．2 按电波暗室的形状分类电波暗室按形状可分为矩形电波暗室、锥型电波暗室。
1．2．1矩形电波暗室目前大部分电波暗室都建造成矩形，标准3m法、5m法和10m法暗室都是指矩形暗室。
1．2．2锥型电波暗室这种暗室可以有效的避免侧面、顶面和地面的反射，而这些因素经常会影响矩形电波暗室的性能。
矩形电波暗室在低频(1GHz以下)性能比较差，锥形电波暗室就没有这个缺点。
所以它常用来试验或测量卫星通信以及整个卫星。
1．3 按内表面吸波材料的粘贴方式分类按照内表面吸波材料的粘贴方式，可将暗室分为半电波暗室、全电波暗室和改进型半电波暗室。
1．3．1半电波暗室半电波暗室是除了地面(接地平板)之外，其余五面都装有吸波材料的屏蔽室。
作为室外开阔试验场地的替代场所，半电波暗室已被国内外标准认可，成为应用广泛的EMC测试场所。
但半电波暗室存在自身缺陷，如天线的升降，地平面电磁波反射等引起的测量值的不稳定。
半电波暗室被用于EMC~I量和电磁辐射敏感度测量。
主要性能指标用归一化场地衰减(NSA)和测试面场均匀性(FU)来衡量。
1．3．2全电波暗室全电波暗室是内表面全部装有吸波材料的屏蔽室。
3米法暗室操作手册标题: 3米法电波暗室EMI测试操作规范第1页共8页一、3米法暗室EMI测试系统的仪器设备组成简介：3米法操作系统由接受天线、接收机、远程控制电脑、转台机、供电系统以及相应辅助设备组成。
根据PC电子辐射骚扰以及空间场辐射骚扰的不同需求，天线型号为：VLUB9163，频宽30MHz—1GHz。
接收机型号为ESCI, 频宽9KHz—1GHz。
由于整个EMI测试系统的仪器设备均可以由电脑远程控制完成，控制软件为EMC32。
所以要熟悉软件的使用。
3米法暗室的供电系统：交流三相最高250A，变频电压可以调节0 ~ 250V。
特别要注意用电安全。
在测试开始前须确定供电系统处于关闭状态。
开启电源时要确保没有出现短路或误接等情况。
确保人身以及暗室的安全。
二、EMC32 基本功能介绍1．开启EMC32：选择EMC32图标，双击便可进入。
2. EMC32主界面介绍：标题: 3米法电波暗室EMI测试操作规范第2页共8页----2.1 主工具栏----2.2 测试工具栏：----2.3 EMC32浏览器标题: 3米法电波暗室EMI 测试操作规范第 3页共 8 页3. 开启新的EMI 测试：会出现以下对话框：选择OK 后便进入测试模式。
选择相应的测试标准及模式后，右击鼠键，开启手动测试程序。
标题: 3米法电波暗室EMI测试操作规范第4页共8页---3.1 测试模式主要功能介绍：自动测量模式：在此状态下，可以按照模板设定的程序自动进行测试。
单次测量模式：在此状态下，可以对特定点进行QP的读数。
删除测量结果自动合成：对于不同参数（高度，转台角度及极化）的测量结果进行合并，找出最大点并记录。
标题: 3米法电波暗室EMI测试操作规范第5页共8页---3.2 频率控制（单次读点模式下）：----- 选定特定的频率----- 选择测量的方式------ 测量的参数------ zoom模式：当读点波动很大的时候可以选择此模式4．报告打印模式：测试结束后，选择，便进入打印模式：标题: 3米法电波暗室EMI测试操作规范第6页共8页选择所需的打印要素后，便可以生成一份相应的EMI测试报告。
3米法半电波暗室的建设摘要：本文介绍了建设3米法半电波暗室应注意的问题关键词：EMC 电波暗室EMI 测试技术随着人们对电磁兼容性的重要性的认识程度的不断提高，世界上许多国家和地区已对它进行了强制性认证管理。
为了配合我国电磁兼容认证管理办法的实施，一些检测机构和生产企业已引进了EMC测试设备和建起了EMC测试用的半电波暗室，我公司也有计划投资这方面的建设。
电波(半)暗室是面向公司交换、光纤接入、XDSL、3G/LTE数据终端、电源等产品的电磁兼容测试要求而建设的。
一.3米法半电波暗室的建设（一）3米法半电波暗室建设涉及的几个方面一般的暗室在建造时，都会涉及以下几个方面：1.电波暗室的尺寸。
你应该清楚你所要建造的暗室是标准10米法半电波暗室还是标准3米法半电波暗室或是根据你的场地要求定制尺寸的电波暗室；电波暗室是否要配套修建屏蔽的控制室及放大器室，它们各自的长、宽、高尺寸是多少，它们建造在暗室的哪个方向。
2.屏蔽门的类型、尺寸和数量。
屏蔽门分单刀、双刀、三刀等不同类型，并有电动、气动和手动三种。
你要根据你将来的被测设备和人员进出方便程度以及屏蔽门的屏蔽性能、耐用性、可靠性、易维护性等多方面综合考虑来选择它们。
3.屏蔽板的类型和连接方式。
由于各暗室制造厂商用来建造暗室的屏蔽板类型不同，屏蔽板之间的连接方式和工艺也不相同。
为了保证好的接触紧密性和电连续性，应该注意对他们选用的屏蔽板及屏蔽板之间的连接方式进行了解和比较。
4.屏蔽室屏蔽性能。
应该让暗室制造厂商提供其电磁屏蔽室可以达到的具体的屏蔽性能指标（给出具体数值），其中应该包括不同频率段（从低频段到高频段）对磁场、电场、平面波、微波的屏蔽性能指标。
5.吸波材料。
注意暗室制造厂商所采用的吸波材料的生产厂家和型号（包括铁氧体吸波材料和尖劈吸波材料）；注意吸波材料的组成结构及它的抗高温、高湿性能和阻燃性能；了解其长期使用是否易变形以及各种吸波材料在不同频带内的吸波性能，了解它们在暗室中的铺设方式和铺设位置及作用。
设计建造EMC暗室（标准3米法）目录第一部分公司简介 (2)第二部分桐邑公司设计、建造EMC暗室的优势 (3)第三部分EMC暗室立体剖面图……………………………………………… 4-5第四部分EMC暗室项目设计书……………………………………………6-28一、EMC实验室的主要规格和指标…………………………………………… 8-9二、EMC实验室的基本配置与建设…………………………………………… 10-14三、EMC测试软件……………………………………………………………… 15-24四、EMC实验室的验收 (25)五、传导屏蔽室的基本配置与建设 (26)第五部分培训 (27)第六部分暗室价格 (28)第七部分超值服务 (29)第八部分相关条款 (30)第九部分施工组织方案及保修条款……………………………… 31-32附录一屏蔽效能测试报告………………………………………………… 33-37附录二场衰减测试报告…………………………………………………… 38-39附录三场均匀测试报告…………………………………………………… 40-42附录四滤波器简介 (43)附录五铁氧体瓦简介……………………………………………………… 44-47第一部分：公司简介桐邑科技于2003年7月正式进入中国大陆市场，秉承国际的品质、国内的价格的原则，迅速赢得用户的信赖。
目前桐邑公司可为用户提供从暗室设计建造、测试设备规划及人员培训等一条龙服务中国大陆案例众益集团协隆电子03年东莞精成电子集团04年大连大显集团04年苏州大学04年深圳中天讯05年中国质量认证中心（CQC）中认实验室05年中怡电子（苏州）研发中心05年康硕电子（东莞）05年番禺得意精密电子工业06年讯创（天津）电子06年斯凯威科技(北京)06年辐远科技（东莞）06年广州奥杰电子06年第二部分桐邑公司设计、建造EMC暗室的优势桐邑公司设计、建造的暗室屏蔽壳体是严格遵守美国标准NSA 65—6中规定的屏蔽效能，同时符合EN50147-1和GB12190－90标准的要求。
3米法半电波暗室及EMI测试系统将来标准的变化，暗室可升级到全电波暗室，再购置部分新设备随着电气、电子技术的发展，电磁兼容问题越来越重要。
国际上对产品的电磁兼容性能的要求越来越高，世界上许多国家和地区已对它进行了强制性认证管理，如美国按照F C C规程，欧共体实行‘ E`“强制C认证(即电磁兼容安全认证),凡未进行电磁兼容检测的产品和认证不合格的产品已很难进人国际市场。
为了和国际接轨，我国也于20年S日03月1起强制实行33米法半电波暗室的建设3暗室设计 . 1作为开阔场地替代物的半电波暗室，其用途就是模拟开阔场地进行电磁兼容测试，它的性能应能达到开阔场地的一些技术指标。
对于半电波暗室性能指标的评价主要有三项：屏蔽效能、归一化场地衰减和场地均匀度。
了包括电磁兼容在内的“C 3“认证，未获得3认证的C电下电子产品不得销售，进口和使用。
山东省作为一个经济大省，拥有海尔、海信、浪潮、东方电子等一批全国著名家电和信息技术设备生产企业，迫切需要电磁兼容检测能力。
山东省计量科学研究院作为第三方公正机构开展了电磁兼容的测试、认证工作，而电磁兼容测试及认证离不开电波暗室，本文将介绍其构建3米法电波暗室及E测试系统的情况。
MI2总体规划计量院3 米法电波暗室的屏蔽效能指标要求见表1表1暗室的屏蔽效能最低要求.目阵妇..峨翻 ..颐 .翘 . .留Ik . oH OB _8d 1k z OH 0d 1 -l0B 10 z H 0B 0k 31 d 0 10 z H 0B 0k1 d 0 I z MH 0d 710B I Z MH 0dl0B 10 z - 0B 0MH d,1 0 40 z 0B 0 MH d 1 0 1 H O G z,W - O IGH 0B z O d l 01GH0d 8 z 1 - 1O B电磁兼容测试项目繁多，对于不同的试验目的和对象，实验室的环境要求和仪器设备的配置也有所不同。
因此，必须首先确定服务对象、测试项目、资金投人等内容，才能决定实验室规模、测试场地及仪器配置等问题。
3m法半电波暗室招标要求招标文件中带“★”的条款为核心技术要求，任何一项对带“★”条款的负偏离或不响应将导致投标无效。
招标文件中带“▲”的条款为重要技术参数，任何一项对带“▲”条款的负偏离或不响应将导致严重技术扣分，但不导致废标。
招标文件中的其它技术要求为一般技术要求，任何一项不满足将导致技术扣分。
一、项目情况说明1、项目名称：3m法半波暗室（966）2、建设地点：XX3、项目说明：新建966暗室和843屏蔽室。
二、建设要求建设1间3m法电波暗室及1间屏蔽室组成，暗室建成后需满足军用电子元器件、汽车电子等多种产品的EMC测试要求。
1、暗室、屏蔽室尺寸要求：1.1 3m法电波暗室★3m法电波暗室净空间尺寸要求不小于8.0m（长）x5.0m（宽）x5.0m（高）。
1.2 屏蔽室屏蔽室尺寸约8.0m（长）x4.0m（宽）x3.0m（高），满足骚扰功率测试场地要求。
2、材料要求：★铁氧体、吸波尖劈、转台及天线塔采用进口知名品牌，其它部件可选用进口品牌或国内主流优质品牌。
投标方在投标文件中必须注明铁氧体、尖劈吸波材料、屏蔽门、转台、天线塔、通风波导、监控系统、控制系统、滤波器、高架地板等部件和材料的制造商、品牌、产地，提供各组件和材料的原产地证明，合格证明及相关检测报告。
验收时需提供原产地证明与进口清关手续证明。
三、★3m法电波暗室及屏蔽室性能指标1、屏蔽效能SE按照EN50147和GB/T12190最新标准的规定进行，测试频率范围为10kHz 40GHz，屏蔽性能满足以下要求：2、归一化场地衰减NSA频率范围：30MHz-1GHz，按照ANSIC63.4、EN50147-2、CISPR 16-1-4最新版标准要求规定，在3m测试距离，直径为2.0m，高度2.5m的圆柱体，静区投影与转台重合，归一化场地衰减(NSA)与理论值偏差必须满足中轴线30MHz-1GHz≤±3.5dB。
3、场地电压驻波比Svswr频率范围：1GHz-18GHz，按照CISPR16-1-4、CISPR16-2-3最新版标准要求规定，在3m测试距离，直径为2.0m，高度2.0m的圆柱体，静区投影与转台重合，场地电压驻波比必须满足中轴线（Svswr,dB）≤5.5dB。
