变压器油面温控系统

主变油面温度和绕组温度好吧，今天我们聊聊主变油面温度和绕组温度。

听起来有点复杂对吧？别担心，我们就把它当成一场轻松的聊天。

主变压器，咱们平时用电时可离不开的家伙，里面可有不少故事呢。

想象一下，变压器就像个辛勤的搬运工，日夜不停地将电流传送到我们的家里。

但它的工作可不是没压力，真的是“鞠躬尽瘁，死而后已”。

这玩意儿在运转的时候，油面温度和绕组温度就像它的脉搏，得好好关注。

咱们得说说油面温度。

变压器里面的油，简直是它的“生命之水”。

你想啊，夏天那么热，油温也会随着外界的气温升高。

油温一旦过高，就像我们人类发烧，心里七上八下的。

油温过高不仅会影响变压器的性能，甚至会缩短它的寿命。

这就好比你的朋友一边熬夜一边喝咖啡，结果第二天“黑眼圈”一大片，状态差得很。

大家伙儿都知道，控制油温就像控制一个人的情绪，得时刻留意，别让它失控。

然后再聊聊绕组温度。

绕组就像变压器的心脏，传递着电流的重任。

温度一高，就容易引发一系列的问题。

这时候你会发现，绕组温度就像是个“情绪多变”的孩子，稍不留神就会发脾气。

绕组温度高了，不仅影响电能的传输效率，甚至还可能导致绝缘层的老化，这可不是开玩笑的。

想象一下，如果变压器的绕组温度持续偏高，可能就会出现“无故休假”的情况，给我们的用电带来麻烦，甚至停电。

这时候，油面温度和绕组温度就显得尤为重要。

大家可能觉得这两个温度有点抽象，但其实它们就像一对形影不离的好朋友，一个的变化往往会影响另一个。

这就好比你和最好的朋友一起出去玩，结果你一个感冒了，另一个肯定也会担心得要死。

油温升高，绕组温度也会跟着蹭蹭往上涨。

而绕组温度高了，油温也不会乖乖待在原地。

两者之间就像是“水深火热”的关系，总是相互影响，互相牵挂。

可能有人会问，怎样才能有效控制这两种温度呢？现代的变压器在设计时就考虑到了这点。

它们内部有一些温度传感器，可以实时监测油温和绕组温度，仿佛变压器自带的“健康监测器”。

只要一旦温度超标，系统就会发出警报，及时提醒维护人员。

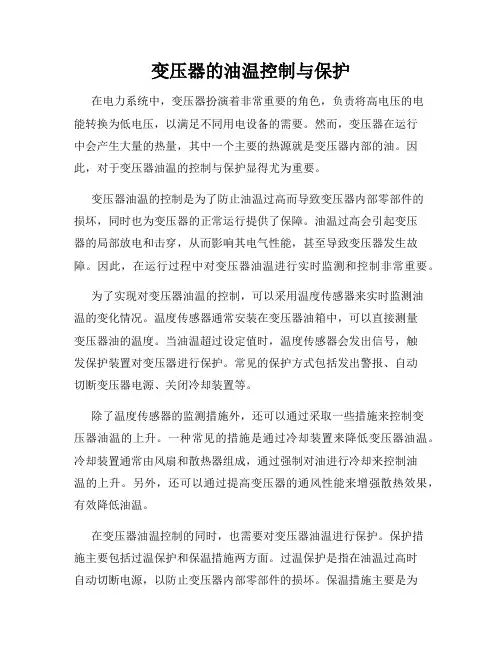

变压器的油温控制与保护在电力系统中，变压器扮演着非常重要的角色，负责将高电压的电能转换为低电压，以满足不同用电设备的需要。

然而，变压器在运行中会产生大量的热量，其中一个主要的热源就是变压器内部的油。

因此，对于变压器油温的控制与保护显得尤为重要。

变压器油温的控制是为了防止油温过高而导致变压器内部零部件的损坏，同时也为变压器的正常运行提供了保障。

油温过高会引起变压器的局部放电和击穿，从而影响其电气性能，甚至导致变压器发生故障。

因此，在运行过程中对变压器油温进行实时监测和控制非常重要。

为了实现对变压器油温的控制，可以采用温度传感器来实时监测油温的变化情况。

温度传感器通常安装在变压器油箱中，可以直接测量变压器油的温度。

当油温超过设定值时，温度传感器会发出信号，触发保护装置对变压器进行保护。

常见的保护方式包括发出警报、自动切断变压器电源、关闭冷却装置等。

除了温度传感器的监测措施外，还可以通过采取一些措施来控制变压器油温的上升。

一种常见的措施是通过冷却装置来降低变压器油温。

冷却装置通常由风扇和散热器组成，通过强制对油进行冷却来控制油温的上升。

另外，还可以通过提高变压器的通风性能来增强散热效果，有效降低油温。

在变压器油温控制的同时，也需要对变压器油温进行保护。

保护措施主要包括过温保护和保温措施两方面。

过温保护是指在油温过高时自动切断电源，以防止变压器内部零部件的损坏。

保温措施主要是为了保持变压器油温的稳定，防止外界温度的影响。

常见的保温措施包括在变压器周围设置保温层、采用保温材料等。

总之，变压器油温的控制与保护对于保证变压器的正常运行非常重要。

通过温度传感器的实时监测和控制、冷却装置的运行以及过温保护和保温措施的采取，可以有效地控制变压器油温的上升，并保持其在安全范围内运行。

只有在做好油温控制与保护的同时，我们才能充分发挥变压器在电力系统中的作用，确保电能的安全稳定供应。

变压器温控器原理及故障分析摘要：温控器对变压器温度的监测与运行状态都起到了很大作用。

本文简单介绍了变压器温控器的功能以及变压器油面与绕组温度的测量方法，分别介绍雅力士变压器油面温控器以及绕组温控器的结构域原理，最后对变压器运行中，温控器出现的一些故障进行分析，并提出相关的处理方法。

关键词：变压器；温控器；原理；故障分析变压器运用温度控制器主要为了测量与监控变压器油面、绕组温度的仪表。

变压器温度控制器不仅仅能够对变压器油面与绕组的温度进行监测，同时还对变压器冷却系统的开关系统进行把控、预警以及事故跳闸等多种功用，从而实现对变压器运行状况进行远程控制与监测，温度控制器也是变压器的重要的保护设备之一。

温度控制器作为温度传感元件，主要是对变压器温度进行检测，为变压器的安全运行提供保障。

但是温度控制器所面临的故障也为检修工作带来很大不便，严重影响了设备的可使用性。

一、温度控制器对变压器油面、绕组温度的测量方法运用温度控制器对变压器油面温度的测量方法实际很简单，通常状况下，只要在变压器的顶端安装孔内埋设传感器即可，常用到的传感器有压力式传感器以及Pt100铂电阻传感器等，通过传感器可直接测量变压器油面的温度。

运用温度控制器对变压器绕组热点温度的测量，常用到的主要有直接测量法、热模拟测量法以及间接计算测量法。

直接测量法比较简单，将传感器装设在变压器的绕组中，运用温度测量仪来测得变压器绕组的温度。

直接测量法运用光纤技术测得的温度更加准确，主要在变压器绕组的制造时接埋设光纤，埋设的点越多，测量的温度也就越准确。

结合光纤技术的直接测量法，相对来说技术比较复杂，成本也比较高，这种方法主要运用于变压器试验中与热模拟测量法进行比较时，主要对热模拟测量出现的差错进行校对和改正。

热模拟测量法是依据变压器负载产生的损耗与负载电流正比平方关系，以此而形成的一种测量方式。

这种测量方法是在结合在油面温度表的同时，配上电流匹配器以及电热元件，通过温度叠加的方式进行变压器绕组温度测量。

变压器油面温度计原理小伙伴们！今天咱们来唠唠变压器油面温度计的原理，这可挺有趣的呢。

咱先得知道变压器是个啥玩意儿。

变压器就像是一个电力世界里的大魔术师，它能把电压变来变去的。

那在变压器这个大盒子里啊，装着油呢。

这油可不是用来炒菜的油哦，它在变压器里可是有着大作用。

它能起到绝缘的作用，就像给变压器里的各种零件穿上了一层防护服，让电不会乱跑。

还能散热呢，变压器工作的时候会发热，这油就像个小空调一样，把热量带走。

这时候啊，油面温度计就登场啦。

油面温度计主要就是为了知道这变压器油的温度到底有多高。

它的原理其实和咱们平时感受温度的方式有点像，但是又复杂得多。

你看啊，油面温度计里有个很关键的东西，叫感温包。

这个感温包就像一个小探子，它是直接放在变压器油里的。

这感温包可聪明啦，它对温度特别敏感。

当变压器油的温度发生变化的时候，感温包就能察觉到。

就好像你在冬天的时候，一出门就感觉到冷，感温包也是这样，油一热或者一冷，它马上就知道了。

那感温包察觉到温度变化之后呢？它里面的物质就会发生一些神奇的变化。

比如说，可能是里面的液体膨胀或者收缩。

这就像是你喝了热水之后，肚子里感觉胀胀的一样。

感温包里面的物质一变化，就会产生一种力量。

这种力量会通过一个很精巧的装置传导出去。

这个装置就像是一个传声筒，把感温包的“话”，也就是温度变化的信息传递出去。

然后呢，在温度计的表头那里，就会根据这个传来的力量做出反应。

表头里有一些小零件，它们就像是一群小工人，根据这个力量的大小来调整指针的位置。

你想啊，如果变压器油的温度升高了，感温包里面的物质膨胀得厉害，传导到表头的力量就大，指针就会往温度高的那边走得远一点。

要是油的温度降低了，感温包里面的物质收缩，表头得到的力量小，指针就往温度低的那边走。

这样，我们一看指针的位置，就知道变压器油的温度是多少啦。

这油面温度计就像是变压器的小医生一样，时刻关注着变压器油的温度。

要是温度太高了，那就说明变压器可能有点“不舒服”了，也许是工作太累了，或者是出了啥小毛病。

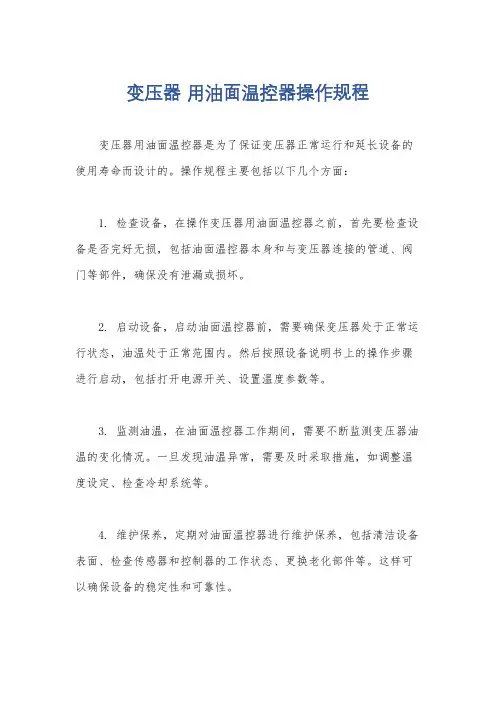

变压器用油面温控器操作规程
变压器用油面温控器是为了保证变压器正常运行和延长设备的使用寿命而设计的。

操作规程主要包括以下几个方面：
1. 检查设备，在操作变压器用油面温控器之前，首先要检查设备是否完好无损，包括油面温控器本身和与变压器连接的管道、阀门等部件，确保没有泄漏或损坏。

2. 启动设备，启动油面温控器前，需要确保变压器处于正常运行状态，油温处于正常范围内。

然后按照设备说明书上的操作步骤进行启动，包括打开电源开关、设置温度参数等。

3. 监测油温，在油面温控器工作期间，需要不断监测变压器油温的变化情况。

一旦发现油温异常，需要及时采取措施，如调整温度设定、检查冷却系统等。

4. 维护保养，定期对油面温控器进行维护保养，包括清洁设备表面、检查传感器和控制器的工作状态、更换老化部件等。

这样可以确保设备的稳定性和可靠性。

5. 安全操作，在操作过程中，要注意安全第一，严禁随意更改设备参数或者私自进行维修。

如发现设备故障或异常，应及时报修或寻求专业人员帮助。

总之，变压器用油面温控器的操作规程主要是为了确保设备的安全稳定运行，延长设备的使用寿命。

只有严格按照规程操作，才能有效地保护变压器和油面温控器，避免发生故障和事故。

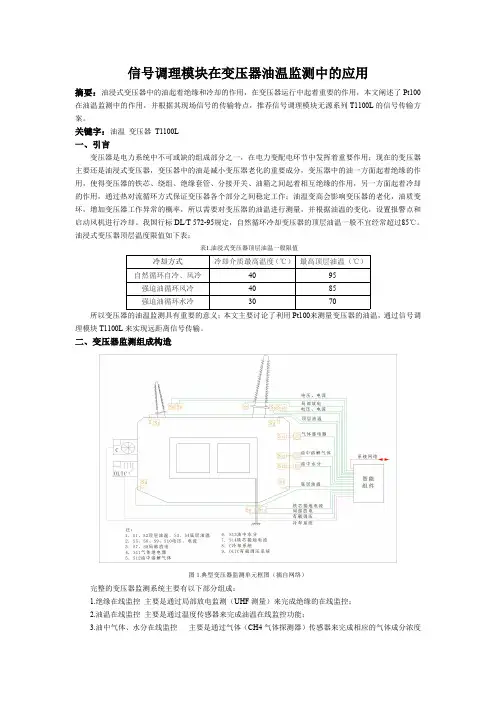

信号调理模块在变压器油温监测中的应用摘要：油浸式变压器中的油起着绝缘和冷却的作用，在变压器运行中起着重要的作用，本文阐述了Pt100在油温监测中的作用，并根据其现场信号的传输特点，推荐信号调理模块无源系列T1100L的信号传输方案。

关键字：油温变压器T1100L一、引言变压器是电力系统中不可或缺的组成部分之一，在电力变配电环节中发挥着重要作用；现在的变压器主要还是油浸式变压器，变压器中的油是减小变压器老化的重要成分，变压器中的油一方面起着绝缘的作用，使得变压器的铁芯、绕组、绝缘套管、分接开关、油箱之间起着相互绝缘的作用，另一方面起着冷却的作用，通过热对流循环方式保证变压器各个部分之间稳定工作；油温变高会影响变压器的老化，油质变坏，增加变压器工作异常的概率，所以需要对变压器的油温进行测量，并根据油温的变化，设置报警点和启动风机进行冷却。

我国行标DL/T572-95规定，自然循环冷却变压器的顶层油温一般不宜经常超过85℃。

油浸式变压器顶层温度限值如下表：表1.油浸式变压器顶层油温一般限值冷却方式冷却介质最高温度（℃）最高顶层油温（℃）自然循环自冷、风冷4095强迫油循环风冷4085强迫油循环水冷3070所以变压器的油温监测具有重要的意义；本文主要讨论了利用Pt100来测量变压器的油温，通过信号调理模块T1100L来实现远距离信号传输。

二、变压器监测组成构造图1.典型变压器监测单元框图（摘自网络）完整的变压器监测系统主要有以下部分组成：1.绝缘在线监控主要是通过局部放电监测（UHF测量）来完成绝缘的在线监控；2.油温在线监控主要是通过温度传感器来完成油温在线监控功能；3.油中气体、水分在线监控主要是通过气体（CH4气体探测器）传感器来完成相应的气体成分浓度在线监测；4.铁芯接地电流在线监控主要是通过电流互感器来检测铁芯接地电流的测量进而来完成其在线监控的目的；变压器的在线监控的核心是绝缘性能的测量与温度的测量；绝缘性能的破坏对于变压器来说是致命的，绝缘性能破坏会导致变压器内部线圈层间短路或者输入高压侧与输出低压侧共地，会导致整个电气系统的严重污染；变压器油温上升会导致线圈的电流能力下降，带负载能力不足；油中气体、水分的监测主要是为了分析变压器浸油的质量，铁芯接地电流主要是为了监控铁芯对地泄放电流的大小，如果电流增大，则铁芯会因为局部发热严重而导致绕组之间发生层间或者匝间短路烧毁。

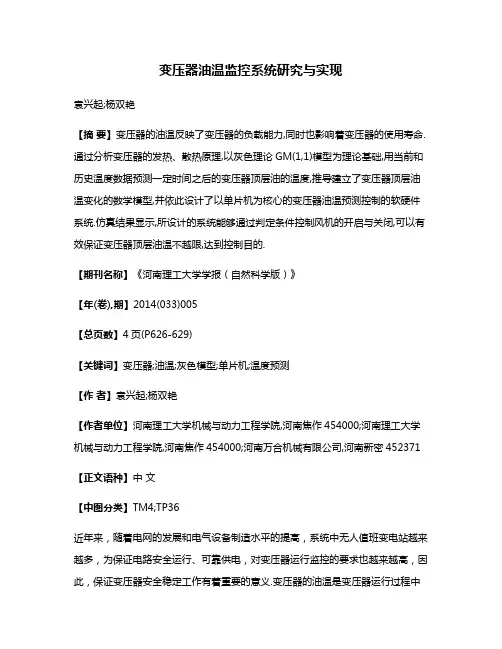

变压器油温监控系统研究与实现袁兴起;杨双艳【摘要】变压器的油温反映了变压器的负载能力,同时也影响着变压器的使用寿命.通过分析变压器的发热、散热原理,以灰色理论GM(1,1)模型为理论基础,用当前和历史温度数据预测一定时间之后的变压器顶层油的温度,推导建立了变压器顶层油温变化的数学模型,并依此设计了以单片机为核心的变压器油温预测控制的软硬件系统.仿真结果显示,所设计的系统能够通过判定条件控制风机的开启与关闭,可以有效保证变压器顶层油温不越限,达到控制目的.【期刊名称】《河南理工大学学报（自然科学版）》【年(卷),期】2014(033)005【总页数】4页(P626-629)【关键词】变压器;油温;灰色模型;单片机;温度预测【作者】袁兴起;杨双艳【作者单位】河南理工大学机械与动力工程学院,河南焦作454000;河南理工大学机械与动力工程学院,河南焦作454000;河南万合机械有限公司,河南新密452371【正文语种】中文【中图分类】TM4;TP36近年来，随着电网的发展和电气设备制造水平的提高，系统中无人值班变电站越来越多，为保证电路安全运行、可靠供电，对变压器运行监控的要求也越来越高，因此，保证变压器安全稳定工作有着重要的意义.变压器的油温是变压器运行过程中需要监控的重要数据之一，目前国内外对变压器工作状态温度的控制主要有4种方法，现有的4种方法对变压器顶层油温的测量仍然存在一定问题.直接测量变压器的顶层油温会因为热传递的延迟而错过最佳冷却时机，而采用直接测量绕组温度的方法又存在很多技术上的问题，而且价格昂贵.因此采用一种对顶层油温进行预测的控制方案不仅可以避免技术上的复杂改动，而且可以及时对变压器进行冷却.本文采用灰色理论进行预测控制的研究与实现.1.1 变压器工作原理变压器是利用电磁感应原理传输电能或电信号的器件，它具有变压、变流和变阻抗的作用[1].1.2 变压器散热原理油浸式变压器在运行中产生的损耗，包括空载损耗，以热的形式通过油、油箱壁和散热器散发到周围的空气中.变压器油在油箱内自然循环，将变压器绕组和铁芯的热量传递给油箱壁及散热管，然后，依靠空气自然流动将油箱壁及散热管的热量散发到大气中.变压器运行时，绕组和铁芯由于电能损耗产生的热量使油温升高，体积膨胀，密度减小，油自然向上流动，上层热油流经散热管、油箱壁冷却后，因密度增大而下降，于是形成了油在油箱和散热管间的自然循环流动，热油通过油箱壁和散热管散热而得到冷却[2].在这个循环中，热量从变压器油传给油箱和散热器内壁，由油箱和散热器内壁传到外壁，然后主要通过对流和辐射形式散发到空气当中.2.1 数学模型建立变压器的顶层油温是按照指数规律变化，运用线性预测不太符合实际运行要求.因为变压器顶层油温的变化连续且缓慢，考虑以灰色理论为基础，运用灰色建模的方法建立灰色GM(1,1)预测模型，能够较好地解决现有的温度控制缺陷[3-8]，而且不会使变压器在过负荷运行时对油温的严重失控.在理论公式的基础上，做如下假设：(1)在很短的时间间隔内，温度变化率不会出现较大波动.(2)在启动冷却风机后经过一段时间，温度会下降.建立一个常用的灰模型GM(1,1)，允许数据少到4个.为保证假设条件(1)的成立，这里取采样间隔T为500 ms，采样时间为100 ms，一次连续采样取4T的温度值，并将连续采样得到的4个历史温度值存储在指定的数组x(0)中，以后每采样一次将新的数据放入旧的数组中并删除最早采集的温度值从而重新组成一个新的数组.令x(0)为原始序列，x(1)=AGOx(0)，z(1)=MEANx(1)，则对于GM(1,1)定义为式中：a为发展系数；b 为灰作用量；x(0)(k)为系统行为，是可观测的量，具有白信息覆盖，而且它是系统的“果”，故称为白果；又由于b为系统的输入，而且b为灰色作用量，具有灰信息覆盖，是灰因.以灰色理论为基础，建立预测模型，采用非传统的线性算法，使预测的准确性得到很大的提高，并实现了预期的功能，可以保证变压器油温达到的最大值不会长期超过变压器工作时的温度上限，一定程度上解决了变压器油温的控制问题[9].2.2 系统硬件设计当今工业生产和生活中，单片机系统在工业控制、生活电器运行等方面的应用越来越广泛[10-13].本系统即以MCS-51系列中的AT89c51芯片的单片机为核心，并使用美国DALLAS公司生产的DS18B20单线数字温度传感器，该数字温度传感器具有微型化、低功耗、高性能、抗干扰能力强、易于与微处理器结合等优点，特别适合于构成多点温度测控系统，可直接将温度转化成数字信号供微机处理，而且每个DS18B20都有唯一的产品号并可存入其ROM中，以使在构成大型温度测控系统时在单线上挂任意多个DS18B20芯片.通过数字温度传感器采集顶层油温，并经过LED数码管显示.温度传感器采集的数据送入单片机后进行储存，当储存一定历史数据后单片机会采用灰色预测算法对顶层油温的趋势进行预测，如果预测温度高于上限温度则单片机发出开启冷却系统信号.如果在冷却系统开启的情况下变压器温度仍然不断升高且实际温度超出上限值则单片机会发出报警信号.除此之外系统还设有数字键盘输入模块，可以随时根据需要更改上限温度.整体硬件设计框图如图1所示.电路板是微机测控系统中器件、信号线、电源线高度密集体，要求必须符合抗干扰的设计原则.特别是数字电路信号电平转换过程中可能会产生很大的冲击电流，并在传输线供用电源内阻上产生较大的压降，使供电电压跳动，从而形成严重的干扰信号，为降低冲击电流的影响，抑制这种干扰，本装置在各芯片电源线与地线端之间加接了去耦电容，以便随时充放电.去耦电容的选择并不严格，本装置单片机的晶振频率为12 MHz，电容应置于电源入口处.电路图如图2所示.冷却风机采用继电器控制，很好地将单片机系统的弱电与风机控制系统的强电隔离开，防止因风机启停不稳定而对测控系统带来电位的冲出，造成系统运行不稳或直接死机.由于采取了以上必要的硬件抗干扰措施，保证了后续试验的正常进行.本装置采用线性度优良的芯片组合采集温度信号，提高了转换的精度和线性度.风机控制模块采用强弱电隔离的方式，由单片机P2.7口产生高电平信号控制继电器的开启，利用单片机实现了对冷却风机的智能控制，价格低廉，性能稳定，硬件设计合理，元器件选用恰当，各模块之间都能顺畅运行.2.3 系统软件设计在程序设计过程中，包括主程序、初始化子程序、键盘扫描及显示子程序、温度动态显示管子程序、读/写温度子程序、温度分析子程序、风扇控制子程序等.2.3.1 主程序设计主程序的标号为MAIN，其主要功能是：调用各子程序、定值的记取、显示器代码生成、历史数据保存及控制功能的实现等功能.在主程序的运行过程中，首先将初始化程序，定义各变量和管脚状态，然后进行按键检测.如果检测到有按键被按下则运行按键扫描子程序，若按键没有被按下则程序向下运行，执行温度采集操作.然后数码显示程序会将按键的输入数值和采集到的温度数值显示到数码管中，之后将采集到的历史温度数据通过灰色建模进行预测.最后将预测值和输入值进行比较，如果预测值超出设定值则单片机发出相应信号启动风机.2.3.2 冷却系统程序设计设预测的t时间后温度设为Wt，手动设置的上限温度为Wup.启动冷却风机的判据为此时就启动冷却风机，否则维持原来的状态不变.因为变压器正常工作时油温不断变化，并且油温也不会低，为了保证冷却风机不会频繁启停，影响其使用寿命，简单设定一个温度下限值Wdown，在变压器油温下降过程中只要预测温度低于Wdown时就停止冷却风机.停止冷却风机的判断依据为如果本次预测温度值Wt≤Wdown，就停止风机，否则维持原来的状态不变.当变压器工作于Wdown≤Wt≤Wup的温度范围时，依据判据冷却风机将保持原来的运行状态不变.为了防止温度变化过快，使风机的启动温度和温度下限过于接近，同时为了节约每次试验的时间，本设计选择温度下限值Wdown比上限值Wup低10 ℃，每次采样间隔时间为500 ms，同时为了满足现场不同温度的需要，本装置设计了由用户自定义温度上限值的功能模块.2.3.3 键盘扫描子程序设计首先行输出“0”，列输出“1”，然后读入列的状态，通过检查其状态来判断是否有按键按下.若有键按下，则相连的对应列变为“0”；否则仍为“1”.2.3.4 温度采集程序设计主要有复位、存在脉冲、控制器发送ROM指令、控制器发送存储器操作指令、执行或数据读写几个程序.若要读出当前的温度数据我们需要执行两次工作周期，第一个周期为复位、跳过ROM指令、执行温度转换存储器操作指令、等待500 μs温度转换时间.紧接着执行第二个周期为复位、跳过ROM指令、执行读RAM的存储器操作指令、读数据.2.3.5 数码显示程序设计显示程序当电路上电时开始工作，数码管即显示当前所测到的温度值.本设计程序全部采用KEIL进行编写.为了方便后期的硬件搭建，在前期使用仿真软件Proteus对整个系统进行了仿真.编译的程序经过仿真软件试验后进行了实物搭建.在整个系统的设计和调试过程中，分别使用了KEIL和Proteus，为后期实物的搭建奠定了良好基础.通过使用KEIL和Proteus的联调功能节省大量时间，加快了系统设计的进度.通过研究变压器顶层油温在一定环境条件下的温度变化规律，并以此为基础选择了灰色模型对其温度进行预测，为实现变压器油温的预测控制提供了理论基础. (1)采用了以单片机内核为核心的继电器控制.并且设有差值裕度，完全避免了在温度节点附近继电器频繁投切的问题，可有效地保护冷却系统的安全.(2)通过模拟试验证明，基于灰色GM(1,1)模型预测的变压器油温控制方法是可行的，达到了预测控制的目的，可以解决在负荷急增情况下变压器顶层油温失控的现象.E-mail：******************.cn【相关文献】[1] 张植保.变压器原理与应用[M]．北京：化学工业出版社，2007.[2] 王龙屏.变压器冷却系统的改进措施[J].电工电气，2011(7):52-53.[3] 易德生，郭萍．灰色理论与方法[M]．北京：石油工业出版社,2007.[4] 刘国海，范建中．变压器动态温升的模拟计算[J]．江苏理工大学学报，2001，1(3):2-4.[5] 赵君有．灰色GM(1,1)模型及其在电力负荷预测中的优化应用研究[J]．沈阳工程学院学报：自然科学版，2007，3(1):6-10.[6] 邓鹏.变压器绝缘故障预测诊断的方法[J].四川电力技术,2006,29(4):4-6.[7] 李平,胡新明,陈国平,等.改进灰色GM(1,m)模型在变压器故障预测中的应用[J].工矿自动化,2012(9):47-51.[8] 杜剑维,王银燕,杨传雷,等.灰色理论在柴油机实验台测控系统中的应用[J].测控技术,2008,27(3):76-78.[9] 丁宝苍.预测控制的理论与方法[M].北京:机械工业出版社，2008.[10] 张明军，郑艳平．基于CAN总线的宿舍楼集中供暖控制系统设计[J]．河南理工大学学报:自然科学版，2013，32(1):80-84.[11] 王利伟，王大虎，查小菲．矿井风机温度的实时采集与控制系统[J]．河南理工大学学报：自然科学版，2011，30(4):448-452.[12] 刘卫东．高精度数字化称重传感器系统研究[J]．河南理工大学学报：自然科学版，2012，31(1):78-82.[13] 裴素萍，王福忠，吴必瑞．基于单片机的煤矿设备安全远程监控系统[J]．河南理工大学学报:自然科学版，2012，31(5):575-579.。

BWY-804A（TH）变压器油面温控器安装使用说明书大连众和光电科技有限公司第 1 页目录1.注意事项 (3)2.警示规范 (3)3.仪表安装示意图 (4)4. 电气连接图 (5)5. 指针温度表外形尺寸及安装尺寸 (5)6.BWY—804A（TH）主要技术性能及参数 (6)7.XMT-22B数字式温度显示仪外形尺寸及安装尺寸 (6)8.XMT-22B数字式温度显示仪电气连接图 (6)9.XMT－22B数字式温度显示仪技术参数 (7)10.型号命名 (7)11.工作原理 (7)12.开关设定 (7)13．附表 (9)第 2 页附图一览表图1：仪表安装示意图 (4)图2：电气连接图 (5)图3：指针温度表外形尺寸及安装尺寸 (5)图4:XMT-22B数显仪外形尺寸及安装尺寸 (6)图5:XMT-22B数字式温度显示仪电气连接图 (6)图6:接点设置凸轮 (7)第 3 页一、注意事项：1.1 注意事项1：1.2 注意事项2：1.3 注意事项3：1.4 注意事项4：二、警示规范2.1 警告事项1：2.2 警告事项2：第 4 页三、仪表安装示意图图1 表1 序号部件名称序号部件名称1 仪表指示针8 M27X2安装螺丝2 最高指示记录针(曾经达到的最高值) 9 指针温度表传感器3 仪表型号10 变压器插入孔4 凸轮11 引线孔5 接线端子12 数字式温度显式调节仪6 仪表上盖安装螺丝13 主控室计算机7 不锈钢软管14 防护套管第 5 页注意传感器（图1-9）放入前，必须将（图1-10）里注满变压器油然后缓慢插入传感器，插入深度不小于150mm。

四、电气连接图五、指针温度表外形尺寸及安装尺寸第 6 页六、BWY—804A（TH）主要技术性能及参数6.1 输出信号：Pt100铂电阻信号6.2 工作条件：环境温度（-40～+55）℃、相对湿度≤95%。

6.3 测量范围：（0～150）℃。

6.4 准确度：1.5级(检测点允许的最大误差为±2.25℃)。

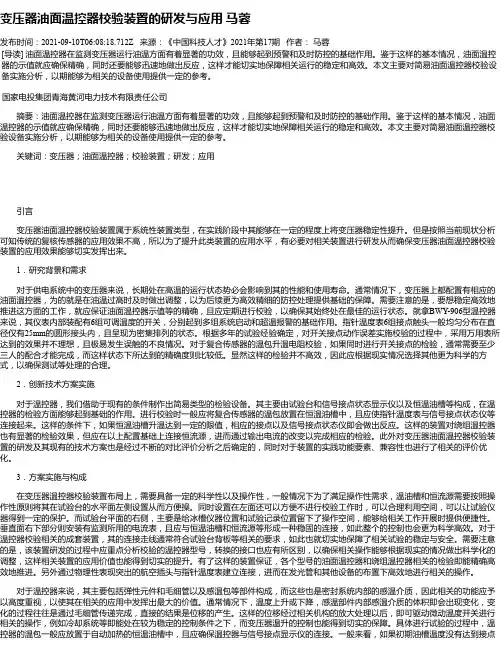

变压器油面温控器校验装置的研发与应用马蓉发布时间：2021-09-10T06:08:18.712Z 来源：《中国科技人才》2021年第17期作者：马蓉[导读] 油面温控器在监测变压器运行油温方面有着显著的功效，且能够起到预警和及时防控的基础作用。

鉴于这样的基本情况，油面温控器的示值就应确保精确，同时还要能够迅速地做出反应，这样才能切实地保障相关运行的稳定和高效。

本文主要对简易油面温控器校验设备实施分析，以期能够为相关的设备使用提供一定的参考。

国家电投集团青海黄河电力技术有限责任公司摘要：油面温控器在监测变压器运行油温方面有着显著的功效，且能够起到预警和及时防控的基础作用。

鉴于这样的基本情况，油面温控器的示值就应确保精确，同时还要能够迅速地做出反应，这样才能切实地保障相关运行的稳定和高效。

本文主要对简易油面温控器校验设备实施分析，以期能够为相关的设备使用提供一定的参考。

关键词：变压器；油面温控器；校验装置；研发；应用引言变压器油面温控器校验装置属于系统性装置类型，在实践阶段中其能够在一定的程度上将变压器稳定性提升。

但是按照当前现状分析可知传统的复核传感器的应用效果不高，所以为了提升此类装置的应用水平，有必要对相关装置进行研发从而确保变压器油面温控器校验装置的应用效果能够切实发挥出来。

1．研究背景和需求对于供电系统中的变压器来说，长期处在高温的运行状态势必会影响到其的性能和使用寿命。

通常情况下，变压器上都配置有相应的油面温控器，为的就是在油温过高时及时做出调整，以为后续更为高效精细的防控处理提供基础的保障。

需要注意的是，要想稳定高效地推进这方面的工作，就应保证油面温控器示值等的精确，且应定期进行校验，以确保其始终处在最佳的运行状态。

就拿BWY-906型温控器来说，其仪表内部装配有6组可调温度的开关，分别起到多组系统启动和超温报警的基础作用。

指针温度表6组接点触头一般均匀分布在直径仅有25mm的圆形接头内，且呈现为密集排列的状态。

变压器油温保护原理变压器是电力系统中重要的电气设备，它能够将高压电源变换为低压电源，满足不同电器设备的用电需求。

在变压器运行中，油温的变化对其正常运行非常重要。

为了保护变压器在过热或过冷的情况下不受损坏，变压器油温保护系统应运而生。

变压器油温保护原理是基于变压器油的热膨胀特性。

当变压器内油温升高，油的体积也会随之扩大，导致油的压力增加。

为了控制变压器油的温度，变压器油温保护系统需要采用一个自动控制系统，通过对变压器内油温度的监测，控制变压器内油的流量，从而使变压器内的油温保持在一定范围内。

变压器油温保护系统通常包括温度传感器、控制器和执行器三个部分。

温度传感器通常安装在变压器内部，通过检测变压器内油的温度来实时监测变压器内部的温度变化。

控制器则通过对传感器检测到的温度信号进行处理，并根据设定的温度范围来判断是否需要控制变压器内油的流量。

执行器通常由电磁阀或油泵等组成，用于控制变压器内油的流量，从而控制变压器内油的温度。

当变压器内油温度升高时，温度传感器会检测到温度变化，并将信号传送给控制器。

控制器会根据设定的温度范围来判断是否需要控制变压器内油的流量。

如果温度超出了设定范围，控制器就会通过执行器来控制变压器内油的流量，从而使油的温度保持在设定的范围内。

当温度降低到设定的范围内，控制器会停止控制执行器，从而使变压器内油的温度保持稳定。

变压器油温保护系统的作用是保护变压器在过热或过冷的情况下不受损坏，从而延长变压器的使用寿命。

同时，变压器油温保护系统还能够提高变压器的安全性能，避免变压器因过热或过冷而引起事故。

因此，在变压器的设计和安装中，一定要考虑到变压器油温保护系统的重要性，并对其进行适当的配置和调试。

变压器油温保护原理是基于变压器油的热膨胀特性，通过对变压器内油温度的监测和控制来保护变压器在过热或过冷的情况下不受损坏。

在变压器的设计和安装中，应该重视变压器油温保护系统的配置和调试，从而提高变压器的安全性能和使用寿命。

变压器油温保护原理变压器油温保护是变压器保护的一项重要保护措施，其原理是监测变压器油的温度，当油温超过预设值时，及时给出警报或断电信号，以避免变压器由于过热而损坏或故障。

变压器是电力系统中最常用的设备之一，主要功能是将高电压输电线路的电能通过变压器变换为低电压，以供电给电网中的用户。

同时，变压器还承担着绝缘、降噪、稳压等重要的作用。

然而，由于变压器运行时会产生热量，同时还会受到外界环境和电力负荷的影响，经常会出现过热的情况，这就需要针对变压器油温进行保护。

变压器油温保护系统主要由温度传感器、控制器、断路器、警报器等组成。

温度传感器一般安装在变压器油槽中，可以测量油温，然后将信号传输到控制器中进行处理。

控制器可以对温度信号进行检测、处理和判断，当温度超过预设值时，可以控制断路器断开电路来保护变压器。

同时，警报器也会发出警报信号来提醒操作人员进行处理。

变压器油温保护的原理主要有以下几点：1.监测变压器油温。

温度传感器可以测量变压器油槽内的油温，这是变压器油温保护的基础。

2.判断油温是否正常。

控制器可以对油温信号进行处理，判断油温是否处于正常范围内。

对于过高或过低的油温，控制器会及时发出告警信号。

3.保护变压器。

当控制器判断出变压器油温过高时，可以通过控制断路器断开电源，以减小变压器负荷，降低温度，保护变压器。

4.及时发出警报。

当发生温度异常时，控制器会发出警报信号，提醒操作人员及时采取措施，防止变压器过热损坏。

5.自动复位。

当变压器油温恢复正常时，控制器还可以自动复位，使变压器正常供电。

总之，变压器油温保护是保障变压器安全可靠运行的一项重要保护措施。

它可以及时监测变压器油温，判断油温是否正常，保护变压器不受过热等异常因素的影响，及时发出警报信号，起到预防事故、保障设备安全运行的作用。

主变温度控制器的保护原理为保护变压器的安全运行，其冷却介质及绕组的温度要控制在规定的范围内，这就需要温度控制器来提供温度的测量、冷却控制等功能。

当温度超过允许范围时，提供报警或跳闸信号，确保设备的寿命。

温度控制器包括油面温度控制器和绕组温度控制器。

主要功能：1、根据变压器温度的变化控制变压器冷却器工作状态；2、当变压器温度较高时，发出报警信号或跳闸；主要测量和启动元件：变压器温度继电器（油温表）温度计主要结构：温包、PT100电阻、毛细管、波纹管、表头、压力式继电器。

温控器主要由弹性元件、毛细管和温包组成，在这三个部分组成的密闭系统内充满了感温液体，当被测温度变化时，由于液体的“热胀冷缩”效应，温包内的感温液体的体积也随之线性变化，这一体积变化量通过毛细管远传至表内的弹性元件，使之发生相应位移，该位移经齿轮机构放大后便可指示该被测温度，同时触发微动开关，输出电信号驱动冷却系统，达到控制变压器温升的目的。

（2）绕组温度控制器的测温原理。

变压器油面温度是可以直接测量出来的，但绕组由于处于高压下而无法直接测量其温度，其温度的测量是通过间接测量和模拟而成的。

绕组和冷却介质之间的温差是绕组实际电流的函数，电流互感器的二次电流(一般用套管的电流互感器)和变压器绕组电流成正比。

电流互感器二次电流供给温度计的加热电阻，产生一个显示变压器负载的读数，它相当于实测的铜一油温差(温度增量)。

这种间接测量方法提供一个平均或最大绕组温度的显示即所谓的热像。

（3）测量值的远程显示原理为了将测量值传送到控制室作远程指示，温度控制器将铜或铂电阻传感器阻值的变化或温度变化产生的机械位移变为滑线变阻的阻值变化，模拟输出为4～20mA电信号，在远方转化为数字或模拟显示。

使用滑线变阻的形式，其优点是接线比较简单，对于较长的传输途径不需要补偿线路，电流信号对杂散磁场和温度干扰不敏感。

2、设置原则变压器应配备油面温度控制器及绕组温度控制器，并有温度远传的功能，为能全面反映变压器的温度变化情况，一般还将油面温度控制器配置双重化，即在主变的两侧均设置油面温度控制器。

专利名称：一种变压器温度控制系统专利类型：实用新型专利
发明人：金娜,李军豪
申请号：CN201521112428.1
申请日：20151229
公开号：CN205247232U
公开日：
20160518
专利内容由知识产权出版社提供
摘要：本实用新型提供一种变压器温度控制系统，解决了现有变电站监控系统缺少变压器温度监控的问题。

其方案是，所述第一温度传感器、第二温度传感器分别经第一模数转换器和第二模数转换器与可编程控制器PLC连接，可编程控制器PLC与电源电路连接，可编程控制器PLC与触摸式显示屏连接，可编程控制器PLC与超温报警电路和电动机启动器连接，电动机启动器与冷却装置连接，可编程控制器PLC与无线通讯模块连接，无线通讯模块与上位机连接。

本实用新型结构简单，当变压器的绕组温升或/和油面温升较大时，该系统报警同时启动冷却装置，可编程控制器PLC经无线通讯模块实时传输至上位机，为停电事故的分析提供更加科学、全面的数据。

申请人：河南远中电力设备有限公司
地址：467300 河南省平顶山市鲁山县人民路东段北160号
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：李阳
更多信息请下载全文后查看。
