《电气设备的维修》课件

精准的指导。
维修行业的发展趋势
专业化和精细化
随着电气设备复杂性的增加，维修行业将向专业化和精细化方向发展，需要更多的专业技术人员和设备。
产业链整合
维修行业将进一步整合产业链上下游资源，形成更加完整的维修服务体系，提供更加全面和高效的服务。
规范化发展
随着监管政策的加强和市场竞争的加剧，维修行业将向规范化发展，需要建立更加完善的标准和规范。
定期保养
定期检查
更新软件和固件
根据设备运行情况和制造商的推荐，定期对电气设备进行全面检查，包括电气连接、机械部件、润滑等。
根据设备制造商的推荐，及时更新电气设备的相关软件和固件，以提高设备性能和安全性。
预防性维护
根据设备特点和运行环境，制定合理的预防性维护计划，包括更换磨损部件、清洗设备等。
业人员进行维修。
开关柜结构
开关柜由开关、互感器、测量仪表等组成，其结构复杂，需
要专业人员进行维修。
电机结构
电机由定子、转子、轴承等组成，其结构复杂，需要专业人
员进行维修。
03
电气设备维修的基本知识
维修流程
设备拆卸
根据故障诊断结果，拆卸可能存在问题的部件，进行进一步的检查和维修。
组装与调试
《电气设备的维修》ppt课件
目录
• 引言 • 电气设备的种类与结构 • 电气设备维修的基本知识 • 常见电气故障与排除方法 • 电气设备维护与保养 • 电气设备维修的未来发展
01
引言
主题简介
主题名称
《电气设备的维修》
主题内容
介绍电气设备的维修方法和技巧，包括设备的基本原理、常见故障及排除方法等。
某照明灯不亮，经检查发现灯泡损坏，更换灯泡后照明灯恢复正常。

电气设备检修PPT课件

（1）电动后视镜上下方向不可调
（2）电动后视镜不可调
2021/3/12
6
电动后视镜的原理与检修
一．电动后视镜的作用与位置
1. 位置：车内/车外 2 . 作用：外：让驾驶员观察车左右两侧的行人（车上车
下）、车辆以及障碍物，确保行车或倒车的安全；
内：供驾驶员观察并注视车室内乘员及物品的情况，并具有夜间行车防止后续车辆的前照灯光线所引起的眩目功能。
雨水、积雪和灰尘，保持驾驶员良好而清晰的视线。
2021/3/12
18
2、组成：雨刮电机传动机构控制电路
2021/3/12
19
3、工作过程：
由雨刮电动机和一套传动机构组成。当电动机11旋转时，通过蜗杆、蜗轮减速，使与蜗轮上偏心相连的拉杆8做往复运动，通过拉杆7、3和摆杆2、4、6带动左右两刷架1、5做往复运动，使固定在其上的橡皮刷刷去风窗玻璃上的水和雪或灰尘。
1. 长安雨刮系统介绍位置、作用、开关操作等 2. 长安雨刮系统结构组成元件的检测 3. 系统线路控制原理分析 4. 系统线路检查与故障排除
2021/3/12
15
提问复习:
电动后视镜的开关怎么检测？
一辆长安汽车在行驶过程中在关闭雨刮时不能复位，如何诊断与排除此故障？
2021/3/12
2021/3/12

五. 电动后视镜线路检查与故障排除
（1）电动后视镜上下方向不可调
检查开关好坏、线路、驱动电机检查
（2）电动后视镜不可调
检查电源线和搭铁线、开关检测
2021/3/12
13
作业布置
分析可伸缩的电动后视镜的控制原理
2021/3/12
14

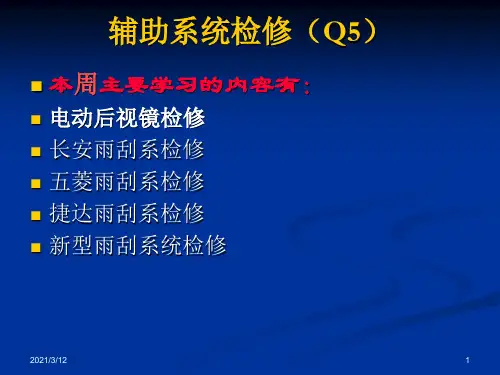

Q5-2 长安雨刮系检修

设备故障处理PPT课件

断电路是否正常。
用于观察设备的信号波形，判断信号是否正常。
用于检测设备的频率成分，判断是否存在干扰
或异常。
逻辑分析仪
用于分析设备的逻辑电路，判断是否存在逻辑
错误或时序问题。
故障诊断流程
仪表测试
使用专业的检测仪器和工具对设备进行测试，获取准确的测量数据。
修复处理
对故障部位进行修复或更换部件，使设备恢复正常工作。
故障诊断与预测
利用故障诊断和预测技术，对设备进行实时监测和预警，提前发现潜在问题。
THANKS
感谢观看
设备故障的影响
01
02
03
生产效率下降
设备故障会导致生产流程中断，生产效率降低。
运营成本增加
设备故障需要维修和更换部件，增加了企业的运营成本。
安全风险增加
某些设备故障可能对操作人员和周围环境造成安全威胁，增加安全风险。
02
设备故障诊断
故障诊断方法
01
02
03
04
直接观察法
通过检查设备的外观、声音、气味等，初步判断故障原因。
设备故障处理ppt课件
目录
• 设备故障概述 • 设备故障诊断 • 设备故障处理 • 设备故障案例分析 • 设备故障预防与优化
01
设备故障概述
设备故障的定义
01
设备故障的定义
设备故障是指设备在运行过程中出现的异常现象，导致设备不能正常工
作。
02
设备故障的判定标准
设备故障通常以设备性能参数、工作精度、安全性、可靠性等是否正常
初步检查
通过观察、听诊、触诊等方式初步判断故障部位和原因。
故障定位
根据测试结果和经验，定位故障部位和原因。

电气设备常见故障及处理课件

听觉法
总结词
通过听电气设备运行时的声音来判断故障的方法。
详细描述
听觉法是通过听取电气设备运行时的声音来判断是否有故障。正常情况下，电气设备运行时应该发出平稳、有节奏的声音，如果有异常声音，如嗡嗡声、嘎吱声等，可能表明设备存在故障。这种方法需要经验丰富的技术人员才能准确判断。
触觉法
总结词
通过触摸电气设备表面温度和振动来判断故障的方法。
提高电气设备操作人员的技能水平
提高电气设备操作人员的技能水平可以避免因操作不当导致的设备故障。
操作人员应熟悉电气设备的性能、特点和注意事项，严格按照操作规程进行操作，避免因误操作导致设备故障。
操作人员应接受专业的培训，掌握电气设备的原理、操作和维护技能。
05
电气设备故障预防措施
加强电气设备巡检
。
接地故障处理
总结词
接地故障是指电路中的接地不良或未接地，导致设备带电或电流过大。
详细描述
接地故障处理主要包括检查电路中的接地情况，以及接地电阻的大小。如果发现接地问题，需要修复或重新设置接地装置，以确保设备的安全运行和人员的安全。
04
电气设备维护保养建议
定期检查电气设备
定期检查电气设备是预防故障的重要措施，可以及时发现潜在的问题，避免设备在运行中出现故障。
检查的内容包括电气设备的外观、线路、元件、连接等，确保设备的正常运转。
定期检查电气设备可以延长设备的使用寿命，提高设备的可靠性，降低维修成本。
保持电气设备清洁
保持电气设备清洁可以防止灰尘、污垢等杂质对设备造成损害，影响设备的正常运行。
清洁电气设备时，应使用适当的清洁剂和工具，避免对设备造成损坏。

电力设备的在线监测与故障诊断PPT课件

运输中的冲击
变压器绕组变形的监测
变压器绕组变形的监测
离线检测方法：短路阻抗测量法、频响分析法、低压脉冲法、径向漏磁场测试法
在线监测方法：短路电抗法、振动信号分析法、频响分析法
短路电抗法
振动法
变压器本体振动来源
硅钢片磁滞伸缩引起铁芯振动硅钢片接缝处和叠片之间存在因漏磁引起的电磁吸引力，
电气设备状态监测与故障诊断的意义
电气设备的组成：绝缘材料、导电材料、导磁材料等。
绝缘材料大多为有机材料：矿物油、绝缘纸、各种有机合成材料，运行中受电、热、机械、环境等各种因素的作用，容易发生劣化，造成设备故障。——设备绝缘结构性能的好坏，成为决定整台设备寿命的关键。
由于大型电气设备发生故障而造成突发性停电事故，会造成巨大的经济损失和不良的社会影响。
局部放电监测的意义
局部放电是造成高压电气设备最终发生绝缘击穿的主要原因。这是一个“日积月累”的过程，可谓“冰冻三尺非一日之寒”。
刷形树枝
丛林状树枝
变压器中局部放电类型
气隙放电
（1）密封于固体内的气泡。例如：铁芯环氧绑扎带内的气泡。（2）油和固体包围的气泡。例如：纸板夹层的气泡。
悬浮放电
不同故障类型产生的气体组分
故障类型
主要气体成分
油过热油和纸过热
CH4、C2H4 CH4、C2H4、CO、CO2
油纸绝缘中局部放电
H2、CH4、C2H2、CO
油中火花放电
C2H2、H2
油中电弧
H2、C2H2
油和纸中电弧
H2、C2H2、CO、CO2
次要气体成分
H2、C2H6 H2、C2H6 C2H6、CO2
动触头的行程可以通过旋转编码器进行监测。

工厂常见电气故障处理ppt课件

*
室外照明维修
室外防爆接线盒，以铸铝材质较多，环境潮湿以后，接触面腐蚀难以拆开。接线盒进水腐蚀导线，造成断线或接头崩烧、接地。
*
室外照明维修
配线保护管和接线盒、活接头之间，经过热战冷缩以后，会多处断裂，造成导线拉断、接地等故障。
*
室外照明维修
照明配管和接线盒的暴露接口，都要用防爆胶泥封堵严密。防止爆炸性气体和粉尘被引爆。也防止进水。
*
接地的意义及种类
意义：接地是利用大地作为电力系统正常运行、发生故障和遭受雷击等情况下提供对地电流的回路，从而保证整个电力系统中，包括发电、变电、输电、配电和用电各个环节的电气设备、装置和人员的安全。分类：工作接地保护接地防雷接地静电接地 DCS系统接地
*
照明附属设备
照明降压、稳压模块利用抽头式电抗器降压利用双向可控硅调压利用时钟控制器控制照明开关时间利用EPS电源做事故照明电源照明电源自动切换开关设备
*
照明电源自动切换开关双路电源输入，一旦某一路电源掉电，另一路有电则自动切换到有电的电源，持续输出照明电压。（有闪断情况）
*
电动机的常见故障
*
泵房
*
各种电动机形式
*
哪些情况生产装置应该立即停止电机运行
电机机端严重过热或出现冒烟现象（此时不应进行正常的切泵操作应直接停机）电机电缆温度达到90度以上特别感觉电缆热度不均匀时（此时可以进行正常的切泵操作）电机发出刺耳的尖叫声并伴随强烈的电机震动电流表发生剧烈摆动并伴随着电机机身过热的现象电机启动时声音异常，机身发热启动失败时绝对不允许再次进行启动
电机刚进行电机小修或大修，正常情况在电机检修投入运行十个小时可以恢复到正常的温度电机轴承缺油或油脂过多轴承损坏，轴与轴承配合过紧或过松轴承与端盖配合过紧或过松端盖或轴承盖未装平

电气故障种类划分与排查分析方法ppt课件(52张)

通过调查研究，一般说来，具有外特征直观性一类故障可找出；对较熟悉的电气设备的电路还可大致确定故障范围
2020/9/9
17
电路分析确定故障范围与故障点
复杂电气设备的电路，应根据电气控制关系和原理图，分析确定故障的可能范围，查找故障点。
电气设备的电路总是由主电路和控电路两部分构成，主电路故障一般简单、直观、易于查找，其复杂性主要表现在控制电路上。
穿、性能变劣。
2020/9/9
4
电气故障种类
1.电源故障：缺电源、电压、频率偏差、极性接反、相线和中性线接反、缺一相电源、相序改变、交直流混淆。
2.电路故障：断线、短路、短接，接地、接线错误。 3.设备和元件故障：过热烧毁、不能运行、电气击
穿、性能变劣。
2020/9/9
5
电气故障的原因与分析处理
序
在实际工作中，我们会遇见不同的电气故障，电气故障的产生是千奇百怪的，排除故障的方法及方式只能根据故障的具体情况而定，也没有什么严格的模式及方法，对部分维修人员来说会感到困难，在排除故障的过程中，往往会走不少弯路，甚至造成较大损失。作为一名维修电工来说，在遇到电气故障时，能准确查明故障原因，合理正确地排除故障，对提高劳动生产率，减少经济损失和安全生产都具有重大意义。
同一种故障形式，故障的原因多种多样可能是电源故障，也可能是电路故障或者是设备和元件故障
等
2020/9/9
7
故障大致可分为两大类
①具有外特征直观性的故障。如电动机、电器明显发热，冒烟，散发焦臭味，线圈变色，接触点产生火花或异常，熔断器断开，断路器跳闸等
这类故障往往是电动机，电器绕组过载，线圈绝缘下降或击穿损坏，机械阻力过大或机械卡死，短路或接地所致

电气设备常见故障及处理PPT演示课件

使用；监视、测量发热点的温度（每隔半小时监视一
次或连续监视）。如温度剧烈上升。应立即停止设备运行。
17
电气设备常见故障处理介绍-互感器
当互感器或其二次回路发生故障而使仪表的指示错误时，应尽可能根据其他仪表的指示，对设备进行监视，并尽可能不改变设备的运行方式，避免由于仪表指示错误引起对设备情况的错误判断甚至造成不必要的停机事故。同时对设备的保护进行必要的投退，避免引起保护装置的误动作。
断路器信号灯的指示有无错、误（如跳闸信号灯消失而合闸信号灯不亮，则可能是合闸信号的灯泡烧坏）
14
电气设备常见故障处理介绍-开关设备
断路器拒绝分闸：故障现象：断路器的跳闸回路有断线的信号、
操作回路的操作电源消失，断路器分、合位置信号灯熄灭检查信号灯的灯泡，对不亮的灯泡进行更换检查断路器操作回路中的熔断器，必要时更换熔断器断路器操作回路有断线
8
事故、故障处理的一般方法和顺序
为了防止事故扩大，必须主动将事故处理的每一阶段迅速而正确地报告直接的上级领导。否则，即使不是严重的事故，也可能因缺乏正确的协作而造成整个发电厂或变电所的混乱。值长在处理事故时亦应估计到值班人员可能按照现场事故处理规程的规定独立进行必要的操作。
9
人员在事故、故障处理中需要注意的几个问题
电气设备常见故障及处理
曹明
1
电气设备事故、故障处理的主要任务
尽速限制事故发展，消除事故的根源并解除对人身和设备的危险；
用一切可能的方法保持设备继续运行，以保证对用户的供电正常；必要时应设法在未直接受到事故损害的机组上加负荷；
尽速对已停电的用户恢复供电；
2

电力设备故障诊断课件

第二节故障诊断技术在国内外的发展简况
设备大型化、高速化、连续化和自动化的发展，有力的促进了故障诊断技术的发展。一、国外发展概况 1967年4月，美国宇航局（NASA）创导，在海军研究室主持下，成立了美国机械故障预防小组。欧洲：英国、瑞典等相继开展此项研究。亚洲：日本等在钢铁、化工、电力、交通等部门积极开展此项工作。
第四节电气设备故障诊断
山西大学工程学院
电气设备状态监测与故障诊断技术，已成为电力系统厂站自动化技术中的一个新领域。其中，电容型设备、电力变压器、高压断路器，以及交联聚乙烯（XLPE）、电缆、金属氧化物避雷器、大型发电机等设备的在线检测与诊断，已逐步纳入到厂站自动化技术之中。随着这项技术的不断实施、推广以及逐步成熟和完善，故障诊断技术将逐步成为电力系统综合自动化的一个重要组成部分。
ห้องสมุดไป่ตู้
山西大学工程学院
• 继电保护：对保障系统的正常运行和设备安全有十分重要的意义。基本功能：设定动作设定值，当运行参数和状态参数达到或超过整定值后，保护动作，报警或切断电路，以防止事故发生或事故扩大。
它的反映能力仅限于事故和严重事故。故障诊断关注点是：电气设备的故障阶段，即尚未发展造成事故的阶段，防患于未然。可见，故障诊断发挥作用的时段在继保动作之前，及早发现潜伏性故障，消灭在萌芽状态。
第一节故障诊断技术的产生及作用
山西大学工程学院
二、设备维修方式的变革随着科学技术的不断发展，生产设备的维修体制经历了三次方式： 1.事后维修：等到设备无法正常工作时再进行维修。 2.预防维修：预先制定计划，定期进行检修和更换。 3状态维修：根据设备状态来确定维修工作的内容和时间、制定维修方案。

设备检修培训课件ppt

趋势一
智能化检修技术的发展与应用
趋势二
环保要求对设备检修的影响与应对策略
趋势三
国际化合作与交流的机遇与挑战
THANKS
感谢观看
检修过程中的安全防护措施
佩戴个人防护装备
在设备检修过程中，应佩戴合适的个人防护装备，如手套、护目镜、耳塞等，以防止意外伤害。
遵守安全操作规程
严格遵守设备检修的安全操作规程，确保检修过程中的安全。
禁止违章作业
禁止在设备检修过程中违章作业，如私自拆卸设备、违规操作等。
废弃物处理与环保要求
分类处理废弃物
设备检修培训课件
汇报人：可编辑
2023-12-22
CATALOGUE
目录
• 设备检修基础知识 • 设备检修技术与方法 • 设备故障诊断与排除 • 设备维护与保养策略 • 设备检修安全与环保要求 • 实际案例分析与经验分享
01
CATALOGUE
设备检修基础知识
设备检修的定义与重要性
设备检修的定义
对设备检修过程中产生的废弃物进行分类处理，按照可回收、不可回收、危险废物等不同类别进行分类存放。
遵守环保法规
遵守国家和地方的相关环保法规，确保废弃物的处理符合环保要求。
减少废弃物产生
通过改进设备检修工艺、提高设备维护水平等方式，减少设备检修过程中产生的废弃物。
安全事故预防与应急处理方案
制定安全事故预防措施
01
针对设备检修过程中可能发生的安全事故，制定相应的预防措
施，如定期检查设备、及时更换磨损部件等。
建立应急处理机制
02
建立设备检修应急处理机制，明确应急处理流程和责任人，确
保在发生安全事故时能够迅速、有效地进行处置。

电机常见故障及检测方法PPT课件

2）、电源电压过低，电磁转矩会大大降低，如果负载转距没有减小，转子转数过低，这时转差率增大造成电动机过载而发热，长时间会影响电动机的寿命。
3）、三相电压不对称，即一相电压偏高或偏低时，会导致某相电流过大，电动机发热，时间长会损坏绕组。
注意：无论电压过高过低或三相电压不对称都会使电流增加，电动机发热而损坏电动机。
注意：电动机转子转轴通过轴承支撑转动，是负荷最重的部分，又是容易磨损的部件
精品课件
10
电动机常见故障及检测方法
二、三相异步电动机电气故障电气方面常见的故障有电压不正常、绕组接地、绕组短路、绕组断路、缺相运行等。
精品课件
11
电动机常见故障及检测方法
1、电压不正常：
1）、电源电压偏高，激磁电流增大，电动机会过分发热，过分的高电压会危机电动机的绝缘，使其有被击穿的危险。
注意：振动会产生噪声，还会产生额外负荷
精品课件
9
电动机常见故障及检测方法
3、轴承过热： 1）、在轴承安装时如果不正确，配合公差太紧或太松，都会引起轴承发热 2）、在添润滑脂时不易太多，如果太多会使轴承旋转部分和润滑脂之间产生很大的磨擦而发热 3）、轴承损坏：轴承有裂纹、内外圈碎裂或轴承过度磨损。
精品课件
12
电动机常见故障及检测方法
2、绕组接地： 1）、电动机绕组绝缘受到损坏，及绕组的导体和铁心、机壳之间相碰即为绕组接地。 2）、绕组接地会造成该相绕组电流过大，局部受热，严重时会烧毁绕组。
注意：出现绕组接地多数是电动机受潮引起，有的是在环境恶劣时金属物或有害粉末进入电动机绕组内部造成。
2、听:
认真细听电动机的运行声音是否异常。可借助于螺丝刀或听棒等辅助工具，贴近电动机两端听，以便发现电动机及其拖动设备的不良振动，同时判断内部轴承油的多少，一旦缺少，及时采取添加轴承油或更换新轴承等相应的措施处理，避免电动机轴承缺油干磨而堵转、走外圆、扫膛烧坏。

电气设备检修工艺教学课件PPT

③被测导线应置于钳口中央；
④要注意避免外交界磁场的影响，否则影响测量的准确性；
⑤铁心的绝缘套应完好，钳口接触面应保持清洁、对齐；
⑥被测电流较小时，可以把导线绕几匝放入钳口中进行测量，然后换算成实际值。
3.兆欧表
兆欧表（摇表）功能及结构: 功能:测量电气设备的绝缘电阻或检查线路
通断。结构：一般指针式兆欧表是由手摇发电机
第二节操作机构的检修
1.电磁操作机构 2.弹簧操作机构 3.液压操作机构
第三节高压隔离开关检修
型号
G N 6 10 T 600
额定电流A
派生代号：K-带快分装置；D带接地刀闸；G-改进型；T-统一设计产品
额定电压10KV 设计序号使用环境：N-户内；W-户外产品代号：G-隔离开关；J-接地开关Biblioteka 变比、接线组别直流电阻
2.特性试验
空载试验短路试验
温升试验
突然短路试验
二、变压器干燥方法
13
11
10
12
6
00
9 1
8 3
4 5
2
7
1－滤网；2－电动油泵；3－滤过器；4－压力表；5－取样油门； 6～11－控制油门；12－污油罐；13－净油罐
和流比计式测量机构组成。表上有三个接线柱，分别为E－接地，L－接被试线路，G －接屏蔽，消除表面泄漏。
常用规格（以额定电压表示）
兆欧表的使用范围
测量线路绝缘电阻；测量电机绝缘电阻；测量变压器绝缘电阻; 测量电缆线芯对金属保护层绝缘电
阻。特点：输出电压高，输出电流小。
小修每年一次
第二节变压器的结构
一、铁芯二、绕组三、套管四、电压分接开关五、冷却装置

电气设备绝缘故障诊断技术1-3PPT课件

题。
油液分析
通过检测油液的成分和污染度，判断设备的润滑和磨损情况
。
04 电气设备绝缘故障诊断实例分析
实例一：变压器绝缘故障诊断
总结词
变压器是电力系统中的重要设备，其绝缘性能的好坏直接关系到电力系统的安全稳定运行。
详细描述
变压器绝缘故障主要包括绕组绝缘故障、套管绝缘故障和变压器油绝缘故障等。在变压器绝缘故障诊断中，可以采用电气试验、油中溶解气体分析、红外热像检测等方法进行检测和诊断。
判断绝缘状况。
介质损耗角正切检测
通过测量绝缘介质损耗因数或介质损耗角正切值来判断绝缘老化、受潮等状况。
绝缘电阻检测
通过测量绝缘电阻的大小来判断绝缘性能，包括兆欧表法和电桥法等。
红外线检测
通过检测电气设备中热辐射的能量分布来判断绝缘状况，常用于高压电气设备的在线监测
。
诊断技术的原理
局部放电检测原理
智能化发展
随着人工智能和大数据技术的进步，电气设备绝缘故障诊断技术正朝着智能化方向发展。通过智能化诊断系统，能够自动识别和分析故障特征，提高诊断准确性和效率。
在线监测与远程诊断
随着传感器和通信技术的发展，电气设备绝缘故障诊断技术将更加注重在线监测和远程诊断。通过实时监测设备的运行状态，及时发现潜在故障并进行远程诊断，降低设备故障率。
电气设备绝缘故障诊断技术13ppt课件
目录
• 电气设备绝缘故障概述 • 电气设备绝缘故障诊断技术基础 • 电气设备绝缘故障诊断方法 • 电气设备绝缘故障诊断实例分析 • 电气设备绝缘故障预防与维护 • 电气设备绝缘故障诊断技术发展趋势与展
望
01 电气设备绝缘故障概述
绝缘故障的分类

电气故障查找检修的一般方法介绍ppt课件

精品课件
1
一、电气故障检修的一般步骤
❖1.观察和调查故障现象：电气故
障现象是多种多样的。同一类故
障可能有不同的故障现象，不同
类故障可能有同种故障现象，这
种故障现象的同一性和多样性，
给查找故障带来复杂性。
精品课件
2
但是理电气
故障的基本依据，是电气故障检修的
和频繁操作行为；故障发生时是
否有异常声音和震动、有没有冒
烟、冒火等现象；仪表显示有无
异常等等。要一一仔细询问清楚，
有助于帮助我们快速、准确地做
出判断。
精品课件
17
❖ 发生故障后，要向设备操作者询问故障的全过程，不要不问，或者随便问一下就好了，这样往往得不到正确的现场资料会造成错误的判断，使问题复杂化了，因此，要多问，问详细一点，了解故障出现的全过程（开始、中间、结束），产生过什么报警号，当时操作过什么元件，碰过什么，改过什么，外界环境情况如何？要在充分调查现场掌握第一手材料的基础上，把故障问题正确地列出来，实际上已经解决了问题的一半，然后再分析解决之，对于经验丰富熟练的操作者，他们对设备操作熟悉，工艺操作程序熟悉，岗位常见病十分了解，与他们密切配合，对于迅速排除故障十分有利。要多问其它维修人员当其它维修人员在维修设备，而你没有去时，等他们回来后，也应多问一声，刚才发生了什么毛病？他是如何排除的？请他介绍其排除方法。这也是一种较好的学习机会。学习他人正确的排除故障的技巧和方法，特别手是，向来经提验高丰自富己的的老知维识修和精人水品课员平件学。习，把他们的本领学1到8
5、先外部调试，后内部处理：
外部是指暴露在电气设备外密
封件外部的各种开关按钮、插
口及指示灯。内部是指在电气

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1. 《电气绝缘在线检测技术》，严璋编北京，中国电力出版社，1995.11
2. 《电绝缘诊断技术》，朱德恒、谈克雄主编北京，中国电力出版社，1999.04
3. 《电工高新技术丛书》第五分册 (电气设备状态监测与故障诊断技术) 朱德恒、谈克雄编北京，机械工业出版社，2000.03
4
电力——现代文明之轮
发展中国家和不发达国家严重的能源短缺和电力工
业的落后状态，已成为影响其经济发展的瓶颈。
7
中国电力之现状
到2001年底: 发电装机容量 3.38 亿千瓦发电量完成 14780 亿千瓦时
35kV及以上线路总长度 762000 公里其中，500kV线路 31394 公里 330kV线路 8669 公里 220kV线路 134875 公里
1989年3月6日太阳出现过一次强度达的X15级耀斑，伴随产生的太阳风暴导致加拿大电力输送中断，600万人断电9小时之久，经济损失达10亿美元。
15
旧金山大停电
美国旧金山1998年2月8日，太平洋天然气电力公司(PGE)变电站发生停电事故，所有从圣马特欧变电站至旧金山的5条115 kV输电线全部跳开，旧金山地区2个发电厂解列，456000多个用户停电。
13
电力系统的稳定性问题
发电、输电和用电过程构成了不可分割的整体，任何环节发生故障都有可能引起链式反应，导致整个系统的崩溃。
电厂电力网用户
系统瞬间改变
14
历史上的大停电事故
1965年由于保护继电器动作失灵导致的美国纽约大停电，造成近30亿美元经济损失，50多万人被困在地下和地铁的车厢里。
16
巴西大停电
巴西圣保罗 1999年，由于闪电击中圣保罗的一个变电站，变压器跳闸导致电网解列，引起巴西南部地区停电长达4小时之久。停电波及巴西27个州的11个州，停电地区是巴西人口和工商业最密集的地区，直接影响 1.7亿人的正常工作与生活，经济损失非常严重。由于停电发生在午间交通高峰时间，交通灯熄灭，引起严重交通堵塞。 2009年又发生一次大停电（具体情况查资料）。
加州大停电
美国加州2002年1月以及3月连续两次发生全州停电事故。为防止整个系统瘫痪，加州实行了二战后的首次灯火管制，以避免对电力设备造成损害，引发更大面积的不能控制的断电事故。电力官员称用电高峰再次对该州设备严重老化的电力系统带来完全瘫痪的威胁，加州已宣布进入3 级紧急状态。
Cisco、IBM和Intel等公司担心加州能源危机恶化，正考虑撤离硅谷。加州议会正拟定一项 4亿美元的电力拯救计划。
17
纽约大停电（II）
美国纽约2002年3月位于曼哈顿东区的爱迪生联合电厂突然失火，并引燃了用于发电的燃油。这起事故造成纽约第14大街以南的 6.3万户居民住宅停电，附近的格林尼治和索霍等地区也受到影响。居住在世贸中心遗址附近的居民又一次感受到了“９·１１”时的恐怖气氛。驾车者在昏暗的高速公路上小心翼翼地行驶，高大建筑内的人们在漆黑的楼道里摸索着前行，耳边不时传来阵阵警笛声。
18
菲律宾大停电
菲律宾主岛吕宋岛2002年5月21日由于海底电缆损坏，引发大面积停电事故，全国人口一半以上受到影响。首都马尼拉和广泛地区四千多万人没有电力供应。
这次停电对菲律宾的商业运作造成重大打击。受停电影响，铁路系统停顿，数以千计的乘客被困车厢内；菲律宾股票市场也被迫中断交易。
19
20
希腊北部地区2002年6月12日下午由于气温过高，希腊北部最大城市萨洛尼卡附近一座变电站内的变压器突然发生爆炸，造成包括该市在内的大部分希腊北部地区供电中断。发生长达一个多小时的严重停电事故，造成许多城市交通瘫痪，通讯系统无法正常工作。
瑞典首都斯德哥尔摩于2002年3月11日开始，由于地下隧道的输电电缆被烧毁，连续两天发生大面积停电事件，造成许多工厂停产，严重影响了当地居民的正常生活。
2026 891
0
美国日本英国俄罗斯巴西中国
9
我国电网基kV 330kV 220kV
热电厂水电站核电站
西北电网川渝电网
华北电网
华东电网华中电网
南方电网
10
我国的发电一次能源主要分布西部地区，而电力消费主要集中在中、东部和南部地区。西电东送、南北互供，发展全国联网是解决我国能源分布与电力消费矛盾的重要措施。并将形成北、中、南三个输电通道。
8
年发电量（亿千瓦时）
世界各国1996年的电力状况和人均消费电量排序
40000 34599 30000
20000 10000
0
10813 10121 8472 3470
美国中国日本俄罗斯英国
2898 巴西
15000 12980
人均用电量（kWh/人）
10000
8074 6232 5588
5000
5
一次能源
火力
太阳能
电
水力
核能
能
风力
地热 · · ·
6
世界电力之现状
全球截止到2030年仍将有1/5的人口，根本的不到电力供
应。
美国在未来20年中需要建设1300个发电厂（平均每年65
个）才能保证充足的发电能力。否则，加州停电问题就肯定会在全国范围内出现。能源短缺将对美国所有的地区造成影响。
中国电力工业分为7个跨省(区)电力集团: 东北、华北、华东、华中、西北、南方和川渝，5个独立省级电网: 山东、福建、新疆、海南、西藏 (未包括台湾和港澳地区)。
11
电力系统的构成
电厂输电网配电网
用户
12
瞬间平衡的电力系统
▪ 电力系统是世界上最大的“瞬间动态平衡系统” 。 ▪ 发电和用电是同时发生的，基本没有存储环节。 ▪ 电力系统的所有问题都是围绕这个特点展开的。
英国南部莱斯特郡5月11日发生大面积停电。 2万多户家庭连续几天生活在黑暗中。附近的肯特郡、萨塞克斯郡和萨里郡的3.1 万户家庭的断电现象则持续了更长一段时间。
电气设备状态监测与故障诊断
Condition Monitoring and Fault Diagnosis of Electrical Equipment
1
电气设备界定
变压器
电容性设备
电力电缆
发电机
GIS ···
2
课程涉及的领域
高电压工程电子测试技术
传感技术
电磁兼容人工智能可靠性工程
3
主要参考书目
