序号（学号）：学生实验报告书2014 年 4 月27 日实验一：AWGN 信道中BPSK 调制系统的BER 仿真计算一、实验目的1．掌握二相BPSK 调制的工作原理2．掌握利用MATLAB 进行误比特率测试BER 的方法3．掌握AWGN信道中BPSK调制系统的BER仿真计算方法二．实验内容利用仿真程序在MATLAB 环境下完成AWGN信道中BPSK调制系统的BER仿真计算，得到仿真结果，写出实验小结，完成实验报告。
三．实验仪器：计算机matlab软件四、实验原理在数字领域进行的最多的仿真任务是进行调制解调器的误比特率测试，在相同的条件下进行比较的话，接收器的误比特率性能是一个十分重要的指标。
误比特率的测试需要一个发送器、一个接收器和一条信道。
首先需要产生一个长的随机比特序列作为发送器的输入，发送器将这些比特调制成某种形式的信号以便传送到仿真信道，我们在传输信道上加上一定的可调制噪声，这些噪声信号会变成接收器的输入，接收器解调信号然后恢复比特序列，最后比较接收到的比特和传送的比特并计算错误。
误比特率性能常能描述成二维图像。
纵坐标是归一化的信噪比，即每个比特的能量除以噪声的单边功率谱密度，单位为分贝。
横坐标为误比特率，没有量纲。
五．实验步骤①运行发生器：通过发送器将伪随机序列变成数字化的调制信号。
②设定信噪比：假定 SNR 为 m dB,则 Eb/N0=10,用 MATLAB 假设SNR 单位为分贝。
③确定Eb ④计算N0 ⑤计算噪声的方差σ n ⑥产生噪声：因为噪声具有零均值，所以其功率和方差相等。
我们产生一个和信号长度相同的噪声向量，且该向量方差为σ n 。
⑦加上噪声，运行接收器⑧确定时间延迟⑨产生误差向量⑩统计错误比特：误差向量“err”中的每一个非零元素对应着一个错误的比特。
最后计算误比特率 BER：每运行一次误比特率仿真，就需要传输和接收固定数量的比特，然后确定接收到的比特中有多少错误的。

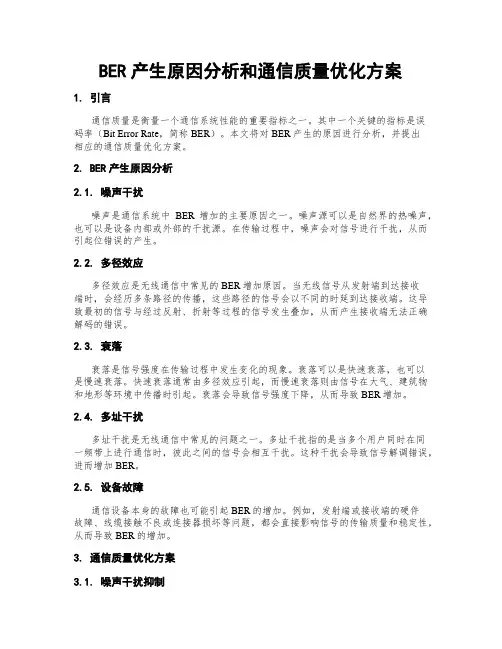

BER产生原因分析和通信质量优化方案1. 引言通信质量是衡量一个通信系统性能的重要指标之一。
其中一个关键的指标是误码率（Bit Error Rate，简称BER）。
本文将对BER产生的原因进行分析，并提出相应的通信质量优化方案。
2. BER产生原因分析2.1. 噪声干扰噪声是通信系统中BER增加的主要原因之一。
噪声源可以是自然界的热噪声，也可以是设备内部或外部的干扰源。
在传输过程中，噪声会对信号进行干扰，从而引起位错误的产生。
2.2. 多径效应多径效应是无线通信中常见的BER增加原因。
当无线信号从发射端到达接收端时，会经历多条路径的传播，这些路径的信号会以不同的时延到达接收端。
这导致最初的信号与经过反射、折射等过程的信号发生叠加，从而产生接收端无法正确解码的错误。
2.3. 衰落衰落是信号强度在传输过程中发生变化的现象。
衰落可以是快速衰落，也可以是慢速衰落。
快速衰落通常由多径效应引起，而慢速衰落则由信号在大气、建筑物和地形等环境中传播时引起。
衰落会导致信号强度下降，从而导致BER增加。
2.4. 多址干扰多址干扰是无线通信中常见的问题之一。
多址干扰指的是当多个用户同时在同一频带上进行通信时，彼此之间的信号会相互干扰。
这种干扰会导致信号解调错误，进而增加BER。
2.5. 设备故障通信设备本身的故障也可能引起BER的增加。
例如，发射端或接收端的硬件故障、线缆接触不良或连接器损坏等问题，都会直接影响信号的传输质量和稳定性，从而导致BER的增加。
3. 通信质量优化方案3.1. 噪声干扰抑制为了降低噪声干扰对通信系统的影响，可以采取一些抑制噪声的方法。
例如，可以提高发射端的输出功率，使信号能够更好地克服噪声。
另外，还可以在接收端采用抗噪声技术，如信号滤波和均衡等，以提高接收端信号的质量。
3.2. 多径效应抑制为了减少多径效应对通信质量的影响，可以采取一些抑制多径效应的方法。
例如，在无线通信系统中，可以采用等化技术对接收信号进行处理，消除多径效应引起的干扰。
数字调制系统分析与仿真本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March数字调制系统分析与仿真1 引言1. 1 数字调制的意义数字调制是指用数字基带信号对载波的某些参量进行控制，使载波的这些参量随基带信号的变化而变化。
根据控制的载波参量的不同，数字调制有调幅、调相和调频三种基本形式，并可以派生出多种其他形式。
由于传输失真、传输损耗以及保证带内特性的原因，基带信号不适合在各种信道上进行长距离传输。
为了进行长途传输，必须对数字信号进行载波调制，将信号频谱搬移到高频处才能在信道中传输。
因此，大部分现代通信系统都使用数字调制技术。
另外，由于数字通信具有建网灵活，容易采用数字差错控制技术和数字加密，便于集成化，并能够进入综合业务数字网（ISDN网），所以通信系统都有由模拟方式向数字方式过渡的趋势。
因此，对数字通信系统的分析与研究越来越重要，数字调制作为数字通信系统的重要部分之一，对它的研究也是有必要的。
通过对调制系统的仿真，我们可以更加直观的了解数字调制系统的性能及影响性能的因素，从而便于改进系统，获得更佳的传输性能。
1. 2 Matlab在通信系统仿真中的应用随着通信系统复杂性的增加,传统的手工分析与电路板试验等分析设计方法已经不能适应发展的需要,通信系统计算机模拟仿真技术日益显示出其巨大的优越性.。
计算机仿真是根据被研究的真实系统的模型,利用计算机进行实验研究的一种方法.它具有利用模型进行仿真的一系列优点,如费用低,易于进行真实系统难于实现的各种试验,以及易于实现完全相同条件下的重复试验等。
Matlab 仿真软件就是分析通信系统常用的工具之一。
Matlab是一种交互式的、以矩阵为基础的软件开发环境,它用于科学和工程的计算与可视化。
Matlab的编程功能简单,并且很容易扩展和创造新的命令与函数。
应用Matlab可方便地解决复杂数值计算问题。

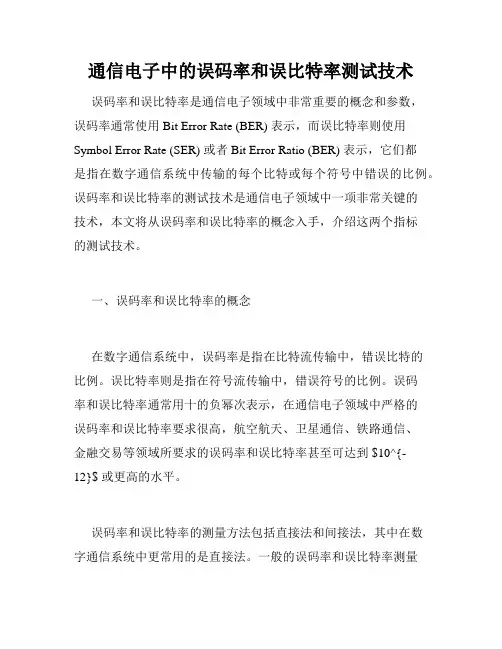

通信电子中的误码率和误比特率测试技术误码率和误比特率是通信电子领域中非常重要的概念和参数，误码率通常使用 Bit Error Rate (BER) 表示，而误比特率则使用Symbol Error Rate (SER) 或者 Bit Error Ratio (BER) 表示，它们都是指在数字通信系统中传输的每个比特或每个符号中错误的比例。
误码率和误比特率的测试技术是通信电子领域中一项非常关键的技术，本文将从误码率和误比特率的概念入手，介绍这两个指标的测试技术。
一、误码率和误比特率的概念在数字通信系统中，误码率是指在比特流传输中，错误比特的比例。
误比特率则是指在符号流传输中，错误符号的比例。
误码率和误比特率通常用十的负幂次表示，在通信电子领域中严格的误码率和误比特率要求很高，航空航天、卫星通信、铁路通信、金融交易等领域所要求的误码率和误比特率甚至可达到 $10^{-12}$ 或更高的水平。
误码率和误比特率的测量方法包括直接法和间接法，其中在数字通信系统中更常用的是直接法。
一般的误码率和误比特率测量是在发射端和接收端之间进行的，这里我们重点介绍直接法误码率和误比特率测试的技术。
二、误码率测试技术一般情况下，误码率测试是在接收端进行的，接收端一般使用误码率测试仪进行测量。
误码率测试仪通常包括一个比特同步器、一个误码计数器和一个误码率计算器。
误码计数器的工作原理是通过比特同步器对接收到的比特串进行比对，识别出传输中的错误比特，并对这些错误比特进行计数。
误码率计算器则是将误码计数器的计数值和传输的比特数进行取比，计算出误码率。
误码率测试仪的工作原理是将测试仪的传输端和接收端连接起来，通过产生一个不同比特率、不同波特率、不同码型、不同幅度的测试波形，来模拟真实的通信环境，系统测试出误码率。
误码率测试仪的误码计数器一般采用硬件实现，这样可以大大提高测试的速度和准确度。
误码率测试仪一般适用于数字通信系统中的不同层次的传输介质，比如光纤、铜线等，同时还可以测量不同类型的数字信号，比如 ASK、FSK、PSK、QAM等等。
数字调制系统误⽐特率（BER）测试的仿真设计及分析数字调制系统误⽐特率（BER）测试的仿真设计与分析⽬录⼀、概述 (2)⼆、课程设计要求及注意事项 (3)三、SystemView动态系统仿真软件 (4)1.SystemView系统的特点 (4)2.使⽤Systemview (4)四、数字调制系统BER测试的仿真设计与分析 (5)五、仿真系统组成及对应结果 (10)⼀、低频相⼲调制解调系统组成与分析 (10)⼆、⾼频相⼲调制解调系统BER测试仿真模型建⽴与分析 (12)三、⾼频差分相⼲调制解调BER测试仿真模型建⽴与分析 (16)四、⾼频差分与相⼲调制解调BER模型对⽐分析 (21)六、⼼得体会 (26)七、参考⽂献 (27)⼀、概述《通信原理》课程设计是通信⼯程、电⼦信息⼯程专业教学的重要的实践性环节之⼀，《通信原理》课程是通信、电⼦信息专业最重要的专业基础课，其内容⼏乎囊括了所有通信系统的基本框架，但由于在学习中有些内容未免抽象，⽽且不是每部分内容都有相应的硬件实验，为了使学⽣能够更进⼀步加深理解通信电路和通信系统原理及其应⽤，验证、消化和巩固其基本理论，增强对通信系统的感性认识，培养实际⼯作能⼒和从事科学研究的基本技能，在通信原理的理论教学结束后我们开设了《通信原理》课程设计这⼀实践环节。
Systemview是ELANIX公司推出的⼀个完整的动态系统设计、模拟和分析的可视化仿真平台。
从滤波器设计、信号处理、完整通信系统的设计与仿真，直到⼀般的系统数学模型建⽴等各个领域，Systemview 在友好⽽且功能齐全的窗⼝环境下，为⽤户提供了⼀个精密的嵌⼊式分析⼯具。
它作为⼀种强有⼒的基于个⼈计算机的动态通信系统仿真⼯具，可达到在不具备先进仪器的条件下也能完成复杂的通信系统设计与仿真的⽬的，特别适合于现代通信系统的设计、仿真和⽅案论证，尤其适合于⽆线电话、⽆绳电话、寻呼机、调制解调器、卫星通讯等通信系统；并可进⾏各种系统时域和频域分析、谱分析，及对各种逻辑电路、射频/模拟电路（混合器、放⼤器、RLC电路、运放电路等）进⾏理论分析和失真分析。
3G移动通信实验报告实验名称：数字通信系统误码率仿真分析学生：学生学号：学生班级:所学专业：实验日期:1. 实验目的1. 掌握几种典型数字通信系统误码率分析方法。
2. 掌握误码率对数字通信系统的影响与改良方法。
2. 实验原理1、数字通信系统的主要性能指标通信的任务是传递信息，因此信息传输的有效性和可靠性是通信系统的最主要的质量指标。
有效性是指在给定信道能传输的信息容的多少，而可靠性是指接收信息的准确程度。
为了提高有效性，需要提高传输速率，但是可靠性随之降低。
因此有效性和可靠性是相互矛盾的，又是可交换的。
可以用降低有效性的方法提高可靠性，也可以用降低可靠性的方法提高有效性。
数字通信系统的有效性通常用信息传输速率来衡量。
当信道一定时，传输速率越高，有效性就越好。
传输速率有三种定义：码元速率〔s R 〕：单位时间传输的码元数目，单位是波特〔Baud 〕，因此又称为波特率；信息速率〔bR 〕：单位时间传输的信息量〔比特数〕，单位是比特/秒〔b/s 〕，因此又称为比特率；消息速率〔M R 〕：单位时间传输的消息数目。
对于M 进制通信系统，码元速率与信息速率的关系为：()s b M R R s b /log 2=()baud MR R bs 2log =特别说明的是，在二进制数字通信系统源的各种可能消息的出现概率相等时，码元速率和信息速率相等。
在实际应用中，通常都默认这两个速率相等，所以常常简单地把一个二进制码元称为一个比特。
数字通信系统的可靠性的衡量指标是错误率。
它也有三种不同定义：误码率〔eP 〕：指错误接收码元数目在传输码元总数中所占的比例，即传输总码元数错误接收码元数=e P误比特率〔bP 〕：指错误接收比特数目在传输比特总数中所占的比例，即传输总比特数错误接收比特数=b P误字率〔WP 〕：指错误接收字数在传输总字数中所占的比例。
假如一个字由k 比特组成，每比特用一码元传输，如此误字率等于()ke W P P --=11对于二进制系统而言，误码率和误比特率显然相等。
数字通信系统的误码率性能仿真与
实现
数字通信系统的误码率性能仿真与实现，是指使用计算机来进行数字通信系统的性能测试，其中包括误码率、带宽分配、延迟时间等。
通常而言，在使用数字通信系统前，采取性能仿真技术，即使用计算机模拟实际环境，并对系统进行性能测试，以确保系统的正常工作。
这种方法不仅可以减少实际实施系统时可能遇到的风险，而且可以提高系统的性能水平。
误码率（BER）是指在进行数字通信时，传输的数据信息中出现的错误率。
误码率的测定是一种标准的数字通信系统测试，用于衡量系统的质量和可靠性。
为了测试误码率性能，需要使用计算机模拟系统的操作环境，并设置所需的参数，以测量系统在特定情况下的误码率。
当系统的性能符合要求时，可以实施系统。
因此，数字通信系统的误码率性能仿真和实现是一种重要的测试手段，可以帮助系统开发者检测系统的性能，并确保系统的功能和安全。
AWGN信道中BPSK调制系统的BER仿真计算AWGN信道中的BPSK（Binary Phase Shift Keying）调制系统的BER （Bit Error Rate）是通过使用仿真计算来估计误码率的。
在这个系统中，0和1两种不同的数字比特被编码成不同的相位，然后通过AWGN信道传输。
在接收端，使用最大似然检测来解调接收到的信号，并将其解调成0或1首先，我们需要确定系统的各个参数。
这些参数包括：1.调制阶数：在BPSK系统中，调制阶数为2，即只有两种可能的相位。
2.信噪比（SNR）：SNR是信号功率和噪声功率之间的比值。
在AWGN信道中，SNR可以表示为信号功率与噪声功率之比。
信噪比通常以分贝（dB）表示。
3.误码率（BER）：BER是指接收到的比特与发送的比特之间不匹配的概率。
接下来，我们可以通过以下步骤进行BER仿真计算：1.生成随机比特序列：使用随机数生成器来生成0和1的比特序列。
比特序列的长度应与仿真中所希望获得的误码率有关。
2.比特到相位的转换：将生成的比特序列转换为相位序列。
在BPSK系统中，0表示一个相位（例如0度），1表示另一个相位（例如180度）。
3.信号的发送：将相位序列转换为正弦信号，并将其通过AWGN信道发送。
4.加入噪声：在接收端，我们需要给接收信号添加高斯白噪声。
噪声的功率由信噪比决定。
5.信号的接收：接收到的信号将通过最大似然检测进行解调。
解调后的结果将与发送的比特进行比较，并计算错误的个数。
6.误码率计算：通过比较接收到的比特和发送的比特，计算误码率。
将错误的比特数除以总的比特数，即可得到误码率。
在仿真过程中，我们可以通过改变SNR的值来观察BER的变化。
通常，随着SNR的增加，误码率会减小。
这是因为较高的信噪比意味着更强的信号和较少的噪声，从而更容易准确地检测到发送的比特。
最后，我们可以通过绘制BER曲线来直观地表示误码率与SNR之间的关系。
在绘制曲线时，通常使用对数坐标来显示SNR的范围。
各类数字调制系统仿真与误码率分析4.1 2ASK 调制系统仿真分析 4.1.1 理论分析振幅键控（也称幅移键控），记做ASK,或称其为开关键控（通断键控），记做OOK 。
二进制数字振幅键控通常记做2ASK 。
对于振幅键控这样的线性调制来说，在二进制里，2ASK 是利用代表数字信息“0”或“1”的基带矩形脉冲去键控一个连续的载波，使载波时断时续的输出，有载波输出时表示发送“1”，无载波输出时表示发送“0”。
根据线性调制的原理，一个二进制的振幅调制信号可以表示完成一个单极性矩形脉冲序列与一个正弦型载波的乘积。
2ASK 信号可表示为0()()cos c e t s t t ω=式中, c ω为载波角频率，s(t)为单极性NRZ 矩形脉冲序列。
()()n b ns t a g t nT =-∑其中，g(t)是持续时间为b T 、高度为1的矩形脉冲，常称为门函数；n a 为二进制数字1,0,n P a P ⎧=⎨⎩出现概率为出现概率为（1-）4.1.2 基于MATLAB 的系统实现4.1.3 设计仿真图4-1 2ASK调制解调仿真图4.2 2FSK 调制系统仿真分析 4.2.1 理论分析在二进制频移键控（2FSK ）中，当传送“1”码时对应于载波频率，传送“0”码时对应于载波频率。
其中0011f 2w f 2w ππ==，，n θ为频率为1f 的载波的初始相位，n ϕ为频率为f0的载波的初始相位。
令n D 为Dn 的反码，即则有：当Dn=1时，0n =D ；当Dn=0时，1n =D 。
则2FSK 信号可表示为：其中，我们在分析中假设g(t)为单个矩形脉冲序列，其表达式为：由上式可知，相位不连续的2FSK信号可以看成是两个2ASK调幅信号之和。
2FSK信号波形可看作两个2ASK信号波形的合成，下图是相位连续的2FSK信号波形。
图4-2 2FSK调制解调理论图4.2.2 基于MATLAB的系统实现调制解调F1=st1.*s1;%加入载波1 F2=st2.*s2;%加入载波2 figure(2);subplot(411);plot(t,F1);title('s1*st1');subplot(412);plot(t,F2);title('s2*st2');e_fsk=F1+F2;subplot(413);plot(t,e_fsk);title('2FSK信号') st1=fsk.*s1;%与载波1相乘[f,sf1] = T2F(t,st1);%通过低通滤波器[t,st1] = lpf(f,sf1,2*fm);figure(3);subplot(311);plot(t,st1);title('与载波1相乘后波形');st2=fsk.*s2;%与载波2相[f,sf2] = T2F(t,st2);%通过低通滤波器[t,st2] = lpf(f,sf2,2*fm);subplot(312);plot(t,st2);title('与载波2相乘后波形');nosie=rand(1,j); fsk=e_fsk+nosie; subplot(414); plot(t,fsk);title('加噪声信号')for m=0:i-1;4.2.3 设计仿真图4-3 2FSK调制仿真波形图图4-3 2FSK解调仿真波形图4.3 2DPSK调制系统仿真分析4.3.1 理论分析2DPSK方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。
