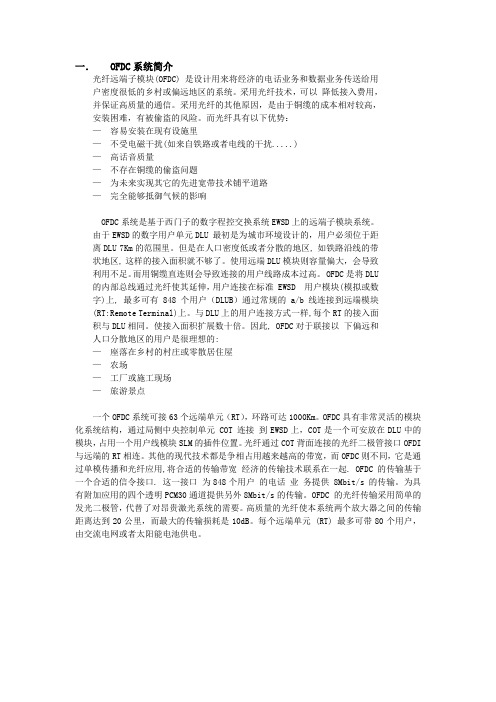

光纤数字传输系统简介

光纤远端子模块(OFDC) 是设计用来将经济的电话业务和数据业务传送给用户密度很低的乡村或偏远地区的系统。

采用光纤技术，可以降低接入费用，并保证高质量的通信。

采用光纤的其他原因，是由于铜缆的成本相对较高，安装困难，有被偷盗的风险。

而光纤具有以下优势：—容易安装在现有设施里—不受电磁干扰(如来自铁路或者电线的干扰.....)—高话音质量—不存在铜缆的偷盗问题—为未来实现其它的先进宽带技术铺平道路—完全能够抵御气候的影响OFDC系统是基于西门子的数字程控交换系统EWSD上的远端子模块系统。

由于EWSD的数字用户单元DLU 最初是为城市环境设计的，用户必须位于距离DLU 7Km的范围里。

但是在人口密度低或者分散的地区, 如铁路沿线的带状地区, 这样的接入面积就不够了。

使用远端DLU模块则容量偏大，会导致利用不足。

而用铜缆直连则会导致连接的用户线路成本过高。

OFDC是将DLU的内部总线通过光纤使其延伸，用户连接在标准 EWSD 用户模块(模拟或数字)上, 最多可有848 个用户（DLUB）通过常规的a/b线连接到远端模块(RT:Remote Terminal)上。

与DLU上的用户连接方式一样,每个RT的接入面积与DLU相同。

使接入面积扩展数十倍。

因此, OFDC对于联接以下偏远和人口分散地区的用户是很理想的:—座落在乡村的村庄或零散居住屋—农场—工厂或施工现场—旅游景点一个OFDC系统可接63个远端单元（RT），环路可达1000Km。

OFDC具有非常灵活的模块化系统结构，通过局侧中央控制单元 COT 连接到EWSD上，COT是一个可安放在DLU中的模块，占用一个用户线模块SLM的插件位置。

光纤通过COT背面连接的光纤二极管接口OFDI 与远端的RT相连。

其他的现代技术都是争相占用越来越高的带宽，而OFDC则不同，它是通过单模传播和光纤应用,将合适的传输带宽经济的传输技术联系在一起. OFDC的传输基于一个合适的信令接口. 这一接口为848个用户的电话业务提供 8Mbit/s 的传输。

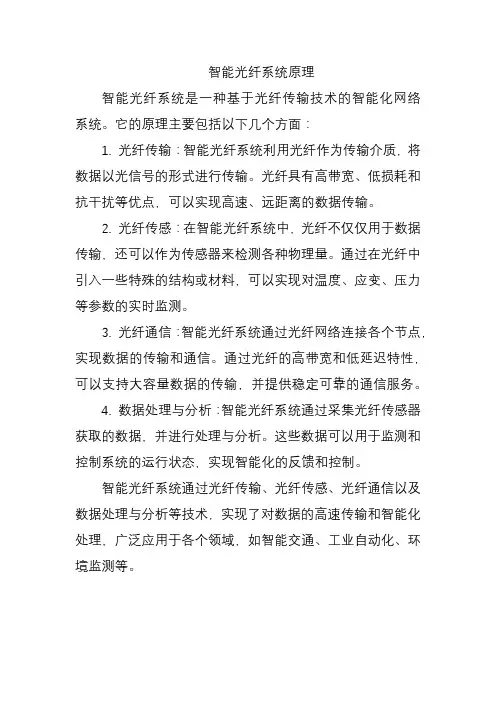

智能光纤系统原理
智能光纤系统是一种基于光纤传输技术的智能化网络系统。

它的原理主要包括以下几个方面：
1. 光纤传输：智能光纤系统利用光纤作为传输介质，将数据以光信号的形式进行传输。

光纤具有高带宽、低损耗和抗干扰等优点，可以实现高速、远距离的数据传输。

2. 光纤传感：在智能光纤系统中，光纤不仅仅用于数据传输，还可以作为传感器来检测各种物理量。

通过在光纤中引入一些特殊的结构或材料，可以实现对温度、应变、压力等参数的实时监测。

3. 光纤通信：智能光纤系统通过光纤网络连接各个节点，实现数据的传输和通信。

通过光纤的高带宽和低延迟特性，可以支持大容量数据的传输，并提供稳定可靠的通信服务。

4. 数据处理与分析：智能光纤系统通过采集光纤传感器获取的数据，并进行处理与分析。

这些数据可以用于监测和控制系统的运行状态，实现智能化的反馈和控制。

智能光纤系统通过光纤传输、光纤传感、光纤通信以及数据处理与分析等技术，实现了对数据的高速传输和智能化处理，广泛应用于各个领域，如智能交通、工业自动化、环境监测等。

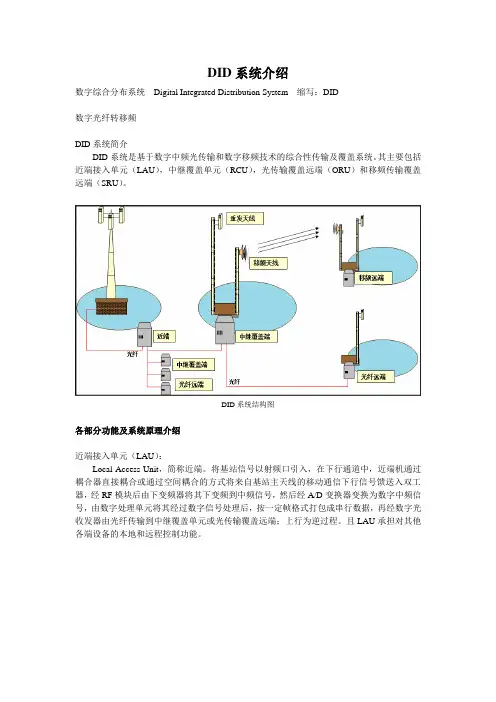

DID系统介绍数字综合分布系统Digital Integrated Distribution System 缩写：DID数字光纤转移频DID系统简介DID系统是基于数字中频光传输和数字移频技术的综合性传输及覆盖系统。

其主要包括近端接入单元（LAU），中继覆盖单元（RCU），光传输覆盖远端（ORU）和移频传输覆盖远端（SRU）。

DID系统结构图各部分功能及系统原理介绍近端接入单元（LAU）：Local Access Unit，简称近端。

将基站信号以射频口引入，在下行通道中，近端机通过耦合器直接耦合或通过空间耦合的方式将来自基站主天线的移动通信下行信号馈送入双工器，经RF模块后由下变频器将其下变频到中频信号，然后经A/D变换器变换为数字中频信号，由数字处理单元将其经过数字信号处理后，按一定帧格式打包成串行数据，再经数字光收发器由光纤传输到中继覆盖单元或光传输覆盖远端；上行为逆过程。

且LAU承担对其他各端设备的本地和远程控制功能。

近端接入单元系统原理框图中继覆盖单元（RCU）：Relay & Coverage Unit，简称中继端。

中继覆盖单元分为两个部分，中继传输部分和覆盖部分。

覆盖部分系统原理为数字光信号经光收发器引入后，由数字处理单元解帧，再由D/A变换器将其恢复为中频信号，再经上变频单元将其上变频到射频，最后经发射机、双工器以及天线发射至覆盖区域。

上行为逆过程。

数字处理单元可同时将数字信号经由数字光收发器以总线形式将数字光信号传输至另一台中继覆盖单元或光传输覆盖远端。

中继传输部分信号由覆盖部分数字处理单元引入，数字处理单元将数字信号送入中继传输部分的数字移频单元，经数字移频单元处理后进入上变频单元，变频至中继传输频率后经由发射机、双工器以及天线发射至移频远端接收区域。

中继覆盖单元系统原理框图光传输覆盖远端（ORU）Coverage Remote of Optical Transmission（Optical Remote Unit），简称光远端。

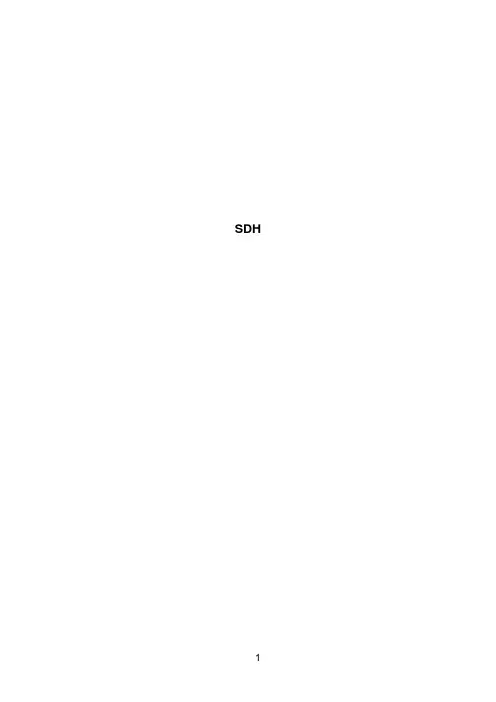

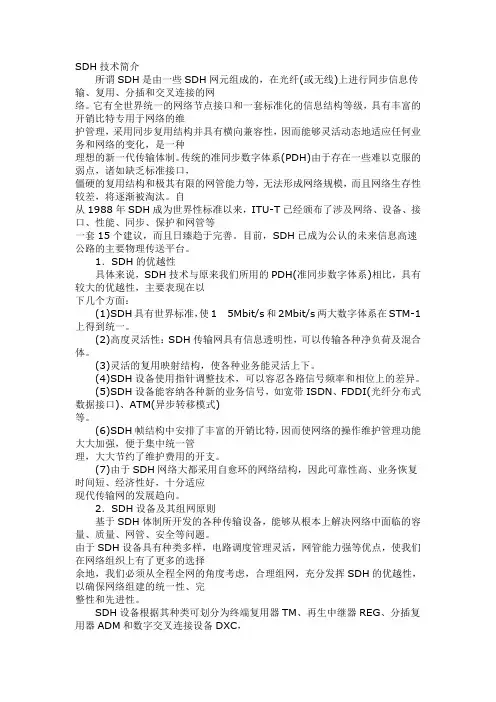

SDH目录1.SDH概述 (1)1.1SDH产生的背景 (1)1.2业务接口 (1)1.3复用方式 (2)1.4运行维护 (2)1.5网管接口 (3)2.SDH相对PDH的优势 (3)2.1业务接口 (3)2.1.1电接口方面 (3)2.1.2光接口方面 (3)2.2复用方式 (4)2.3运行维护 (4)2.4兼容性 (4)2.5SDH的不足 (5)2.5.1频带利用率低 (5)2.5.2指针调整机理复杂 (5)2.5.3软件的大量使用对系统安全性的影响 (5)1. SDH概述1.1 SDH产生的背景SDH全称叫做同步数字传输体制，是一种传输的体制（协议），就象PDH——准同步数字传输体制一样，SDH这种传输体制规范了数字信号的帧结构、复用方式、传输速率等级，接口码型等特性。

传输系统是通信网的重要组成部分，传输系统的好坏直接制约着通信网的发展。

当前世界各国大力发展的信息高速公路，其中一个重点就是组建大容量的光纤传输网络，不断提高传输线路上的信号速率，扩宽传输频带，就好比一条不断扩展的能容纳大量车流的高速公路。

同时用户希望传输网能有世界范围的接口标准，能实现我们这个地球村中的每一个用户随时随地便捷地通信。

目前传统的PDH传输网，由于其复用方式不能满足信号大容量传输要求，而且PDH体制的地区性规范也使网络互连增加了难度，由此看出在通信网向大容量、标准化发展的今天，PDH的传输体制已经愈来愈成为现代通信网的瓶颈，制约了传输网向更高的速率发展。

传统PDH的缺陷：1.2 业务接口(1)只有地区性的电接口规范，不存在世界性标准。

现有的PDH数字信号序列有三种信号速率等级：欧洲系列、日本系列和北美系列。

各种信号系列的电接口速率等级以及信号的帧结构、复用方式均不相同，这种局面造成了国际互通的困难，不适应当前随时随地便捷通信的发展趋势。

三种信号系列的电接口速率等级如图2-1所示。

E1/T1都是ITU-T统一规定的电接口速率。
