实验一 数字基带传输实验一、实验目的1、提高独立学习的能力；2、培养发现问题、解决问题和分析问题的能力；3、学习Matlab 的使用；4、掌握基带数字传输系统的仿真方法；5、熟悉基带传输系统的基本结构；6、掌握带限信道的仿真以及性能分析；7、 通过观测眼图和星座图判断信号的传输质量。
二、实验原理1.数字通信系统模型2．数字基带系统模型图中各方框功能简述如下：信道：是允许基带信号通过的媒质，通常会引起传输波形的失真并且引入噪声，实验中假设为均值为零的高斯白噪声。
数字通信系统模型信源信 源 编码器信道 编码器数字 调制器数字 解调器 信道 译码器信 源 译码器信宿信道噪声数字信源数字信宿编码信道发送滤波器：用于产生适合信道传输的基带信号波形，若采用匹配滤波器，则它与接收滤波器共同决定传输系统的特性。
接收滤波器：用来接收信号，尽可能滤除信道噪声和其他干扰，使输出波形有利于抽样判决。
若采用非匹配滤波器，则接收滤波器为直通，不影响系统特性。
抽样判决器：在传输特性不理想及噪声背景下，在规定时刻对接收滤波器的输出波形进行抽样判决以恢复或再生基带信号。
位定时提取：用来位定时脉冲依靠同步提取电路从接收信号中提取，其准确与否直接影响判决结果。
传输物理过程简述如下：假设输入符号序列为，在二进制的情况下，符号的取值为0,1或-1，+1。
为方便分析，我们把这个序列对应的基带信号表示成这个信号是由时间间隔为Tb的单位冲激响应构成的序列，其每一个强度则由决定。
离散域发送信号——A，比特周期，二进制码元周期设发送滤波器的传输特性或则当激励发送滤波器时，发送滤波器产生的输出信号为==离散域发送滤波器输出：==信道输出信号（信道特性为1）离散域信道输出信号或接收滤波器输入信号——或或则接收滤波器的输出信号==其中离散域接收滤波器的输出信号==其中g()=如果位同步理想，则抽样时刻为抽样点数值为判决为比较即可得到误码率，分析传输质量。
数字基带传输实验总结报告小组成员：所在班级：通信一班指导老师：马丕明目录一、实验目的 (3)二、实验原理 (3)三、实验内容 (4)（一）因果数字升余弦滚降滤波器设计 (4)1. 窗函数法设计非匹配形式的发送滤波器 (4)2. 频率抽样法设计匹配形式的发送滤波器 (6)（二）设计无码间干扰的二进制数字基带传输系统 (8)1、子函数模块 (8)2、无码间干扰的数字二进制基带传输系统的模拟 (11)四、实验总结： (145)一、实验目的1、提高独立学习的能力；2、培养发现问题、解决问题和分析问题的能力；3、学习Matlab 的使用；4、掌握基带数字传输系统的仿真方法；5、熟悉基带传输系统的基本结构；6、掌握带限信道的仿真以及性能分析；7、通过观测眼图和星座图判断信号的传输质量。
二、实验原理图1 基带系统传输模型1、信源信源就是消息的源，本实验中指数字基带信号，信源序列al 采用一个0、1等概率分布的二进制伪随机序列。
信源序列al 经在一比特周期中抽样A 点，即是序列al 每两点之前插A-1个零点，进行抽样，形成发送信号SigWave ，即是发送滤波器模块的输入信号。
2、发送滤波器匹配形式下的发送滤波器SF ，通过窗函数法对模拟升余弦滚降滤波器的时域单位冲激响应hd 进行时间抽样、截断、加窗、向右移位而得；非匹配形式下的发生滤波器SF ，通过频率抽样法对模拟升余弦滚降滤波器的频率响应Hd 进行频率抽样、离散时间傅里叶反变换、向右移位而得。
发送滤波器输出SFO 是由发送滤波器SF 和发送信号SigWave 卷积而得。
3、传输信道本实验中传输信道采用理想信道，即传输信道频率响应函数为1；传输信道输出信号Co 是由发送滤波器输出信号SFO 和加性高斯白噪声GN 叠加而成:Co=SFO+GN 。
4、噪声信道噪声当做加性高斯白噪声，给定标准差调用函数randn 生成高斯分布随机数GN 。
5、接收滤波器匹配形式下，接收滤波器与发送滤波器单位冲激响应幅度相同，角度相反，均为平方根信源发送滤波器信道噪声接收滤波器抽样判决位定时提取输出升余弦滚降滤波器。

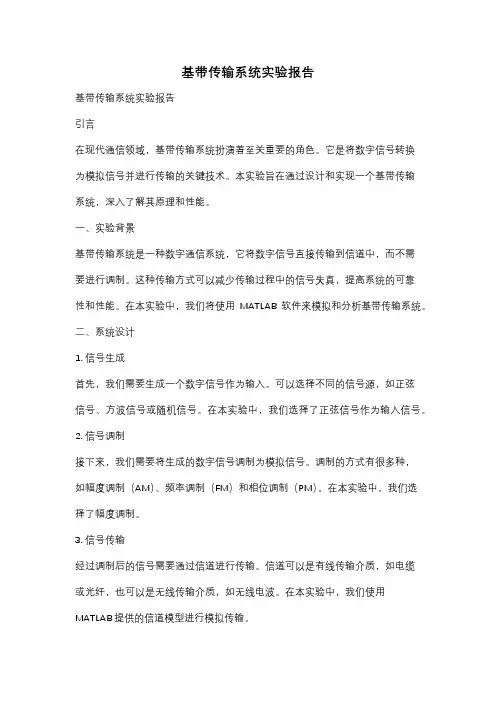

数字基带传输系统实验报告数字基带传输系统实验报告引言：数字基带传输系统是现代通信领域中的重要组成部分，它在各个领域中起到了至关重要的作用。
本实验旨在通过搭建一个基带传输系统的模型，来研究数字信号的传输特性和误码率等参数。
通过实验，我们可以更好地理解数字基带传输系统的原理和应用。
一、实验目的本实验的主要目的是搭建一个数字基带传输系统的模型，并通过实验研究以下几个方面：1. 了解数字基带传输系统的基本原理和结构；2. 研究数字信号的传输特性，如传输速率、带宽等；3. 分析误码率与信噪比之间的关系；4. 探究不同调制方式对传输性能的影响。
二、实验原理数字基带传输系统由发送端、信道和接收端组成。
发送端将模拟信号转换为数字信号，并通过信道传输到接收端，接收端将数字信号转换为模拟信号。
在传输过程中，信号会受到噪声的干扰，从而引起误码率的增加。
三、实验步骤1. 搭建数字基带传输系统的模型，包括发送端、信道和接收端；2. 设计不同的调制方式，如ASK、FSK和PSK，并设置不同的传输速率和带宽；3. 测试不同调制方式下的误码率，并记录实验数据；4. 分析误码率与信噪比之间的关系，探究不同调制方式对传输性能的影响。
四、实验结果与分析通过实验，我们得到了一系列的数据，并进行了分析。
我们发现，随着信噪比的增加，误码率逐渐减小，传输性能逐渐提高。
同时，不同调制方式对传输性能也有一定的影响。
例如，ASK调制方式在低信噪比下误码率较高，而PSK调制方式在高信噪比下误码率较低。
五、实验总结通过本次实验，我们对数字基带传输系统有了更深入的了解。
我们了解了数字基带传输系统的基本原理和结构，研究了数字信号的传输特性和误码率与信噪比之间的关系。
同时，我们也探究了不同调制方式对传输性能的影响。
通过实验，我们对数字基带传输系统的应用和优化提供了一定的参考。
六、实验存在的问题与改进方向在本次实验中，我们发现了一些问题，如实验数据的采集和分析方法可以进一步改进，实验中的噪声模型也可以更加精确。
实验报告课程名称通信原理实验名称实验一：数字基带传输技术班级学号姓名指导教师实验完成时间： 2014年 10 月 28 日一、熟悉实验平台二、数字基带传输系统实验1. 实验目的1.了解几种常用的数字基带信号。
2.掌握常用的数字基带出书码型的编码规则。
3.掌握CPLD实现码型变换的方法。
2.实验内容1.观察NRZ码,RZ码，AMI码，HDB3码，CMI码，BPH码的波形。
2.观察全0码或全1码时各码型的波形。
3.观察HDB3，AMI码的正负极性波形。
4.观察AMI码，HDB3码，CMI码，BPH码经过码型反变换后的输出波形。
5.自行设计码型变换电路，下载并观察波形。
3.实验仪器各功能模块（实验箱）20M双踪示波器一台频率计（可选）一台连接线若干2.实验原理二进制码元的数字基带传输系统参考使用模块：信号源模块、码型变换模块、信道模拟模块、终端模块。
该通信系统的框图如图1所示。
图1 二进制码元的数字基带传输系统该结构由信道信号形成器、信道、接收滤波器以及抽样判决器组成。
这里信道信号形成器用来产生适合于信道传输的基带信号，信道可以是允许基带信号通过的媒质（例如能够通过从直流至高频的有线线路等）；接收滤波器用来接收信号和尽可能排除信道噪声和其他干扰；抽样判决器则是在噪声背景下用来判定与再生基带信号。
基带信号是代码的一种电表示形式。
在实际的基带传输系统中，并不是所有的基带电波形都能在信道中传输。
例如，含有丰富直流和低频成分的基带信号就不适宜在信道中传输，因为它有可能造成信号严重畸变。
单极性基带波形就是一个典型例子。
再例如，一般基带传输系统都从接收到的基带信号流中提取定时信号，而收定时信号又依赖于代码的码型，如果代码出现长时间的连“0”符号，则基带信号可能会长时间出现0电位，而使收定时恢复系统难以保证收定时信号的准确性。
归纳起来，对传输用的基带信号的主要要求有两点：（1）对各种代码的要求，期望将原始信息符号编制成适合于传输用的码型；（2）对所选码型的电波形要求，期望电波形适宜于在信道中传输。
一、实验目的1. 理解并掌握传输系统的基本原理和组成。
2. 学习传输系统中各种信号的传输特性。
3. 掌握传输系统性能指标的测试方法。
4. 分析和评估传输系统的实际应用效果。
二、实验原理传输系统是现代通信技术中不可或缺的部分，它负责将信号从一个地方传输到另一个地方。
本实验主要研究传输系统中的基带传输和频带传输，以及模拟信号和数字信号的传输特性。
三、实验仪器与设备1. 信号发生器2. 传输线路（如同轴电缆、光纤等）3. 示波器4. 计算机及相应的软件四、实验内容1. 基带传输实验（1）实验步骤1.1 将信号发生器产生的基带信号输入到传输线路中。
1.2 使用示波器观察传输线路两端的信号波形。
1.3 记录传输线路的衰减和失真情况。
（2）实验结果与分析通过实验，我们观察到传输线路对基带信号的衰减和失真情况。
分析结果表明，传输线路的衰减和失真主要受线路长度、介质损耗、线路结构等因素的影响。
2. 频带传输实验（1）实验步骤2.1 将信号发生器产生的频带信号输入到传输线路中。
2.2 使用示波器观察传输线路两端的信号波形。
2.3 记录传输线路的衰减和失真情况。
（2）实验结果与分析通过实验，我们观察到传输线路对频带信号的衰减和失真情况。
分析结果表明，传输线路对频带信号的衰减和失真主要受线路带宽、滤波器特性等因素的影响。
3. 模拟信号与数字信号传输实验（1）实验步骤3.1 将信号发生器产生的模拟信号输入到传输线路中。
3.2 使用示波器观察传输线路两端的信号波形。
3.3 记录传输线路的衰减和失真情况。
3.4 将信号发生器产生的数字信号输入到传输线路中。
3.5 使用示波器观察传输线路两端的信号波形。
3.6 记录传输线路的衰减和失真情况。
（2）实验结果与分析通过实验，我们观察到传输线路对模拟信号和数字信号的衰减和失真情况。
分析结果表明，传输线路对模拟信号和数字信号的衰减和失真主要受线路特性、信号调制方式等因素的影响。
五、实验结论1. 传输线路对基带信号和频带信号的衰减和失真情况受线路长度、介质损耗、线路结构、线路带宽、滤波器特性等因素的影响。
数字基带传输实验报告数字基带传输实验报告1. 引言数字基带传输是现代通信系统中的重要组成部分，它负责将数字信号转换为模拟信号，以便在传输过程中进行传输。
本实验旨在通过搭建数字基带传输系统的实验平台，探索数字信号的传输特性和相关参数的测量方法。
2. 实验设备和方法实验所使用的设备包括信号发生器、示波器、传输线等。
首先，我们将信号发生器的输出连接到传输线的输入端，然后将传输线的输出端连接到示波器，以便观察信号的传输效果。
在实验过程中，我们会改变信号发生器的输出频率和幅度，以研究其对传输信号的影响。
3. 实验结果与分析通过实验观察和数据记录，我们发现信号发生器的输出频率对传输信号的带宽有着直接的影响。
当信号发生器的输出频率增加时，传输信号的带宽也随之增加。
这是因为高频信号具有更多的频率成分，需要更大的带宽来进行传输。
此外，我们还观察到信号发生器的输出幅度对传输信号的幅度衰减有着重要的影响。
当信号发生器的输出幅度增加时，传输信号的幅度衰减也随之增加。
这是因为高幅度信号在传输过程中容易受到噪声和衰减的影响。
4. 数字信号的传输特性数字信号的传输特性是指信号在传输过程中的失真情况。
在实验中，我们观察到信号的失真主要表现为幅度衰减和相位偏移。
幅度衰减是指信号在传输过程中幅度减小的现象，而相位偏移是指信号在传输过程中相位发生变化的现象。
这些失真现象会导致信号的质量下降，从而影响通信系统的性能。
5. 数字信号的传输参数测量在实验中，我们还对数字信号的传输参数进行了测量。
其中，最重要的参数是信号的带宽和信号的衰减。
带宽的测量可以通过观察传输信号在示波器上的频谱来进行，而衰减的测量可以通过比较信号发生器的输出幅度和传输信号的接收幅度来进行。
通过测量这些参数，我们可以评估数字基带传输系统的性能，并进行相应的优化。
6. 结论通过本实验，我们深入了解了数字基带传输的原理和特性。
我们发现信号的频率和幅度对传输信号的带宽和幅度衰减有着直接的影响。

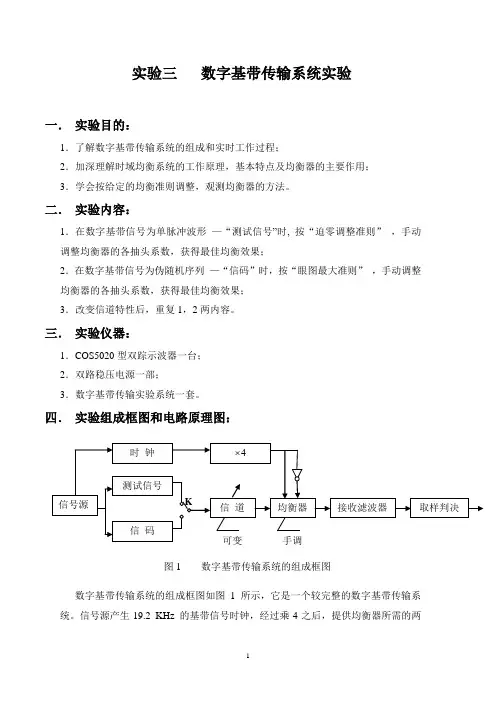

实验三数字基带传输系统实验一．实验目的：1．了解数字基带传输系统的组成和实时工作过程；2．加深理解时域均衡系统的工作原理，基本特点及均衡器的主要作用；3．学会按给定的均衡准则调整，观测均衡器的方法。
二．实验内容：1．在数字基带信号为单脉冲波形—“测试信号”时, 按“迫零调整准则”，手动调整均衡器的各抽头系数，获得最佳均衡效果；2．在数字基带信号为伪随机序列—“信码”时，按“眼图最大准则”，手动调整均衡器的各抽头系数，获得最佳均衡效果；3．改变信道特性后，重复1，2两内容。
三．实验仪器：1．COS5020型双踪示波器一台；2．双路稳压电源一部；3．数字基带传输实验系统一套。
四．实验组成框图和电路原理图：图1 数字基带传输系统的组成框图数字基带传输系统的组成框图如图1所示，它是一个较完整的数字基带传输系统。
信号源产生19.2 KHz 的基带信号时钟，经过乘4之后，提供均衡器所需的两个互补驱动时钟76.8 KHz 。
显然本实验系统的基带速率为19.2 Kbit/s。
测试信号和信码发生器按19.2KHz的时钟节拍，分别产生测试单脉冲波形及63位M序列，两种码分别作为均衡的对象，通过开关K予以选择。
可变信道滤波器是在实验室条件下用来模拟传输信道特性的，改变电位器即可改变滤波器的传输函数特性，进而模拟信道特性的变化。
均衡器是借助横向滤波器实现时域均衡的，它由延迟单元，可变系数电路和相加器三部分组成，如图2所示。
图2 横向滤波器图2中，横向排列的延迟单元是由电荷转移器件完成的。
本实验所采用的是国产斗链器件BBD（Bucret Brrgades Device）,它有32个延迟抽头输出端，因为我们抽样频率为76.8KHz是基带信号19.2 Kbit/s的4倍，故取6，10，14，18，22，26，30等七个抽头输出端。
理论上讲，抽头数目越多就越能消除码间串扰的影响，但势必会增加调整的难度。
且若变系数电路的准确度得不到保证，增加抽头数所获得的效益也不会显示出来。
基带传输系统实验——CMI线路编码通信系统综合实验一、实验原理及电路组成框图为了让学生能比较全面的、牢固的掌握CMI编码的技术，加深了解CMI编码性能和用途，熟悉CMI线路编译码器在一个传输系统中的性能、作用及对相关通信业务的影响，本节实验将音乐和话音信号通过CMI线路编译码模块传输，测量CMI线路编译码器在传输信道有误码的环境下对数据和话音业务的影响。
本实验是在两路PCM时分复的基础上增加了CMI编码和译码模块，实验的系统连接框图如下图一所示。
两路信号在256K时钟控制下完成PCM编码工作，PCM编码统一选择“A律”编码方式。
编码后两路信号在模块8进行复用，模块8的FPGA工作时钟CLK为信号源提供的256K 时钟。
复用后的信号到模块6进行CMI编译码，模块6的拨码开关S1设置为“00100000”CMI编码。
编码之后的结果由DOUT1口输出。
译码时钟由模块7锁相环法位同步提取。
译码后的结果由NRZ-OUT口输出至模块8进行解复用，解复用所需帧同步信号由FPGA内部提供，位同步信号同为模块7锁相环法位同步提取。
解复用输出后到模块2进行PCM译码，译码后的两路信号交换后分别输出至耳机和喇叭。
二、实验前准备工作1、本实验在码型变换实验以及两路PCM时分复用基础上进行，先温习上述实验原理及内容。
2、熟悉本实验的电路原理、开关及各测试点的作用。
三、实验仪器1、L TE-TX-02E通信原理综合实验系统一台2、50MHz双踪示波器一台3、耳麦一副四、实验目的1、熟悉CMI编译码器在基带传输系统中位置及发挥的作用2、了解CMI码对通信系统性能的影响五、实验内容实验前的准备工作：在不加电的情况下，按照原理框图的加粗线连接各模块。
图1准备工作：1、将信号源模块上S4、S5都拨到“0111”,输出时钟信号为256K。
2、2号模块PCM编码方式选择A律。
3、6号模块S1设为“00100000”，进行CMI编译码。

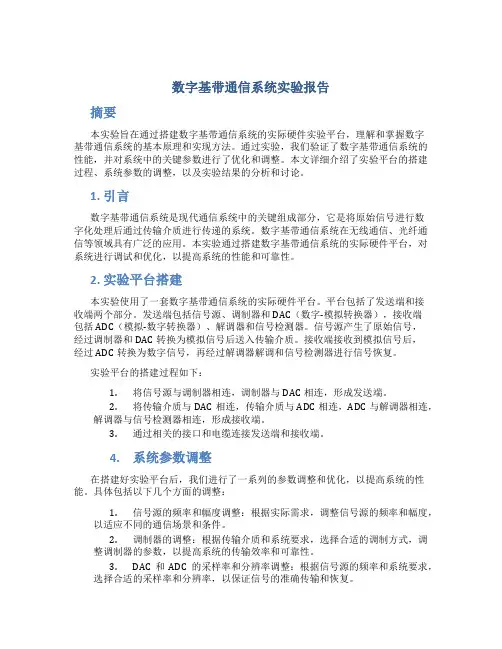

数字基带通信系统实验报告摘要本实验旨在通过搭建数字基带通信系统的实际硬件实验平台，理解和掌握数字基带通信系统的基本原理和实现方法。
通过实验，我们验证了数字基带通信系统的性能，并对系统中的关键参数进行了优化和调整。
本文详细介绍了实验平台的搭建过程、系统参数的调整，以及实验结果的分析和讨论。
1. 引言数字基带通信系统是现代通信系统中的关键组成部分，它是将原始信号进行数字化处理后通过传输介质进行传递的系统。
数字基带通信系统在无线通信、光纤通信等领域具有广泛的应用。
本实验通过搭建数字基带通信系统的实际硬件平台，对系统进行调试和优化，以提高系统的性能和可靠性。
2. 实验平台搭建本实验使用了一套数字基带通信系统的实际硬件平台。
平台包括了发送端和接收端两个部分。
发送端包括信号源、调制器和DAC（数字-模拟转换器），接收端包括ADC（模拟-数字转换器）、解调器和信号检测器。
信号源产生了原始信号，经过调制器和DAC转换为模拟信号后送入传输介质。
接收端接收到模拟信号后，经过ADC转换为数字信号，再经过解调器解调和信号检测器进行信号恢复。
实验平台的搭建过程如下：1.将信号源与调制器相连，调制器与DAC相连，形成发送端。
2.将传输介质与DAC相连，传输介质与ADC相连，ADC与解调器相连，解调器与信号检测器相连，形成接收端。
3.通过相关的接口和电缆连接发送端和接收端。
4.系统参数调整在搭建好实验平台后，我们进行了一系列的参数调整和优化，以提高系统的性能。
具体包括以下几个方面的调整：1.信号源的频率和幅度调整：根据实际需求，调整信号源的频率和幅度，以适应不同的通信场景和条件。
2.调制器的调整：根据传输介质和系统要求，选择合适的调制方式，调整调制器的参数，以提高系统的传输效率和可靠性。
3.DAC和ADC的采样率和分辨率调整：根据信号源的频率和系统要求，选择合适的采样率和分辨率，以保证信号的准确传输和恢复。
4.解调器和信号检测器的参数调整：根据传输介质和调制方式，调整解调器和信号检测器的参数，以提高系统的解调和信号恢复能力。
数字基带传输系统预习报告
一实验原理
1 学习matlab 的使用，学会使用matlab 进行系统仿真
2 熟悉基带传输系统的结构，了解各部分模块的功能
3掌握带限基带系统的仿真和性能分析
4通过观察眼图和星座图判断信号的传输质量
二 实验原理
1数字基带系统模型
假设{}n a 为发送滤波器的输入符号序列 则发送滤波器输入 发送滤波器输出 发送滤波器传输特性为GT （ω）
接收滤波器输出信号
发送滤波器
传输信道 接收滤波器 抽样判决
噪声源 位定时提取
)1()()(∑-=∞-∞=n s n nT t a t d δ)2()()(∑-=∞-∞=n s T n nT t g a t s ⎰=∞∞-ωωπωd e G t g t j T T )(21)()()()(t n nT t g a t r R n s R n +∑-=∞-∞=⎰=∞∞-ωωωωπ
ωd e G C G t g t j R T R )()()(21)(
如果位同步理想，则抽样时刻为nT ，若序列为有限，长为N ，则抽样点数值 n=0—N-1
星座图
判决为
{}’n a
2无码间干扰的基带传输特性
奈奎斯特第一准则
按余弦滚降的传输特性表示为
3 最佳基带传输系统
发送滤波器的传输函数为GT(ω) ，信道的传输函数为C(ω) ，接收滤波器的传输函数为
GR(ω) ，其基带传输系统的总传输特性表示为 21
)()()()
(*)()
()()(w H w G w G w G w G w G w G w H R T T R R T ====则
配
与发送信号频谱共轭匹接收滤波器的频率特性
由于最佳基带系统要求
三实验预习问题
1什么是调制？调制在通信系统中的作用是什么？
调制就是把信号转换成适合在信道中传输的形式的一种过程。
调制的作用
1）使已调信号的频谱与信道的带通特性相匹配，以提高传输的性能
2）把多个基带信号搬移到不同的载频处，以实现信道的多路复用，提高信道利用率。
3）扩展信号带宽，提高系统抗干扰能力还可以实现传输带宽和信噪比的互换
2对正弦波载波，有几种调制方式？写出常用的调制名称和英文缩写。
振幅键控 Amplitude Shfit Keying 频移键控Frequency Shfit Keying 相移键控 Phase Shfit
⎪⎪⎩⎪⎪⎨⎧>≤∑=+=s s i s s eq T T T T i H H πωπωπωω0)2()(⎪⎩⎪⎨⎧-+=0)](2sin 1[2)(ωπαωs s s s T T T T H s T παω)1(0-<≤s s T T παωπα)1()1(+<≤-s T π
αω)1(+≥222/41/cos //sin )(s s s s T t T t T t T t t h ααπππ-⋅=
Keying 3 画出基带系统的框图，说明各个模块的作用。
1）信号形成器 产生适合于信道传输的基带信号波形
2）信道 允许基带信号通过的媒介
3）接收滤波器 用来接收信号，尽可能滤除信道噪声和其他干扰，对信道特性进行均衡，使
输出的基带信号有利于判决 4）抽样判决器 在传输特性不理想及噪声背景下，在规定时刻（由位定时脉冲控制）对将接
收滤波器的输出波形进行抽样判决，以恢复或再生基带信号
5）定时脉冲和同步提取 用来抽样的位定时脉冲依靠同步提取电路从接收信号中提取，位定
时的准确性将直接影响判决效果
4画出完整BPSK 通信系统的组成框图
BPSK (Binary Phase Shift Keying) 二进制移相键控 。
BPSK 传输系统可以在加入噪声环境
下进行各项指标测量,通过对BPSK 调制信号眼图观测(不匹配/匹配)、调制信号包络观察;相
干载波相位模糊度观测、相干载波相位模糊度对解调数据的影响测量
组成框图
5什么是码间干扰？什么是噪声干扰？如何克服这两种干扰？
其他码元的波形在抽样时刻的总和，对当前码元的判决起着干扰的作用，称为码间串扰
噪声通过接收滤波器后同样会对码元产生干扰，称为噪声干扰
克服码间串扰，需要采用无码间串扰的基带传输特性，克服噪声干扰，需要采用匹配滤波器
接收信号。
6什么是匹配滤波？作用是什么？
调整滤波器的特性，使抽样时刻线性滤波器的输出噪声比最大，则称为匹配滤波，作用是消
除噪声的干扰。
7什么是最佳基带系统？其发送和接收滤波器有何关系？
最佳基带系统值消除了码间串扰并且误码率最小的基带传输系统。
，发送滤波器的频谱特性
和接收滤波器的共轭匹配。
8实验系统中“匹配滤波器”和“非匹配滤波器”有什么区别？两种情况下发送滤波器输出
信号和接收滤波器输出信号有什么相同和不同之处？ 信源基带信号形成器信道噪声源图1-4 数字基带传输系统模型
接收滤波器抽样判决信宿cp
～k 载波π0π×载波双极性不归零)(t s )(2t s PSK )(2t s PSK )(t s （a） （b）
匹配滤波器的发送滤波器和接受滤波器均为平方根升余弦滤波器，非匹配滤波器的发送滤波
器为升余弦滤波器，接收滤波器为直通。
输出信号均消除了码间串扰，不同之处是匹配滤波器使输出信号在抽样时刻有最大的输出信
噪比，非匹配滤波器输出信号在抽样时刻信噪比不是最大
9什么是无码间串扰的基带传输系统？其传输函数和单位冲击响应有何特点？
基带传输系统的冲激响应波形h(t)建在本码元的抽样时刻上有最大值，并在其他码元的抽样
时刻均为零，则该系统为无码间串扰的基带传输系统。
10 对基带传输系统，Nyquist 带宽和Nyquist 速率的定义是什么？基带系统的最大频带利
用率是多少?对BPSK 调制系统，最大频带利用率是多少？ 理想低通传输特性的带宽)21(S T 称为奈奎斯特带宽，将该系统无码间串扰的最高传输速率
)1(S T 称为奈奎斯特速率。
系统的最大频带利用率为2
z H B ，对BPSK 调制系统，最大频
带利用率是1z H B . 11 对具有滚降特性的基带系统，滚降因子的作用是什么?频带利用率是多少？
随着滚降系数α的增加，两个零点之间的波形振荡起伏变小，其波形的衰减与1／t +3成正
比。
但随着α的增大，所占频带增加。
频带利用率η=2/（1+α）(bit/(s.Hz))
12什么是伪随机序列？伪随机序列的特点是什么？在通信系统中的作用是什么？
如果一个序列，一方面它是可以预先确定的，并且是可以重复地生产和复制的；一方面它又
具有某种随机序列的随机特性（即统计特性），我们便称这种序列为伪随机序列。
伪随机序
列具有良好的相关性和伪随机性。
在通信系统中，伪随机序列作为一种信号形式，具有良好
的相关特性，可作为雷达测距、同步和线性系统测量的信号。
它还具有伪随机性，因而可用
于加密系统和伪随机跳频等场合。
它还可用以产生伪随机数适于计算机的系统模拟和在数
字系统中作为误码测试信号等。
伪随机序列还可用于扩频，在多址系统中作为地址信号等。
⎪⎩⎪⎨⎧-+=0)](2sin 1[2)(ωπαωs s s s T T T T H s T παω)1(0-<≤s s T T παωπα)1()1(+<≤-s T π
αω)1(+≥。
